2016 TOYOTA RAV4 Instructieboekje (in Dutch)

6899-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
VoertuigspecificatiesUw Toyota is af fabriek gevuld met originele Toyota-differentieelolie.
Gebruik alleen door Toyota goedgekeurde originele Toyota-differentieelolie of
gelijkwaardig met de hierboven aangegeven specificatie. Neem voor meer
informatie contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ontsteking (alleen benzinemotor)
Bougies
Merk3ZR-FE en 3ZR-FAE motor
DENSO SC20HR11, SC16HR11
2AR-FE motor
DENSO SK16HR11
Elektrodenafstand1,1 mm (0,043 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
Elektrisch systeem
Accu
Aanduiding soortelijke
massa bij 20 °C (68 °F):1,250 ⎯ 1,290 volledig geladen
1,160
⎯ 1,200 half geladen
1,060
⎯ 1,100 ontladen
Laadstroom
Snelladen
Normaal ladenMax. 15 A
Max. 5 A
Achterdifferentieel (AWD-uitvoeringen)
Inhoud0,5 l (0,5 qt., 0,4 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LT
75W-85 GL-5 of gelijkwaardig
RAV4_OM_OM42A45E_(EE).book Page 689 Tuesday, October 20, 2015 11:26 AM

6909-1. Specificaties
RAV4_OM_OM42A45E_(EE)
*: De inhoud is de referentiehoeveelheid.Neem, wanneer vervanging nodig is, contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*1: De inhoud is de referentiehoeveelheid.Neem, wanneer vervanging nodig is, contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*2: Met modelcode*4 die een “X” als laatste letter heeft.
*3: Met modelcode*4 die een “W” als laatste letter heeft.
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 675)

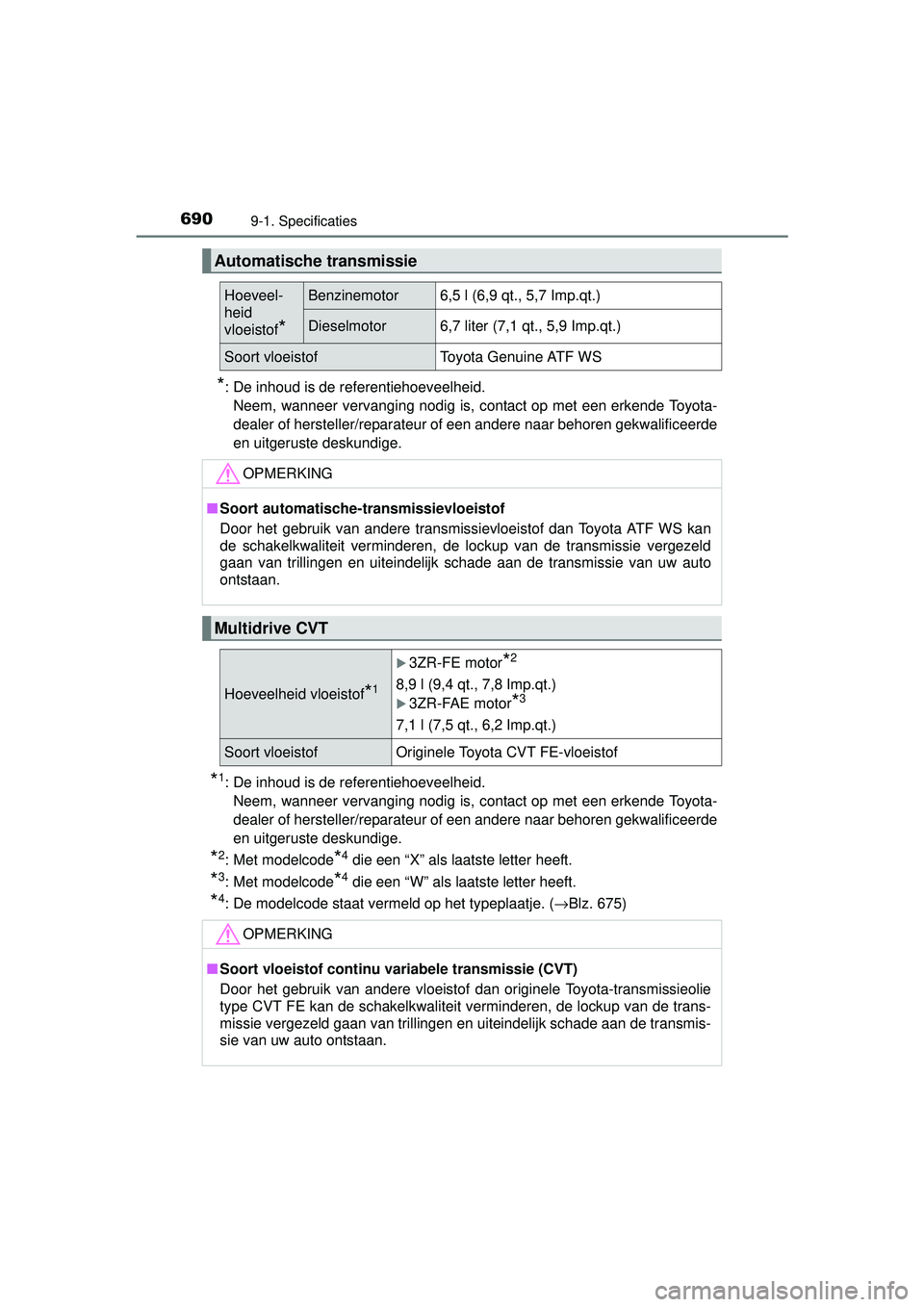

Automatische transmissie
Hoeveel-
heid
vloeistof
*
Benzinemotor6,5 l (6,9 qt., 5,7 Imp.qt.)
Dieselmotor6,7 liter (7,1 qt., 5,9 Imp.qt.)
Soort vloeistofToyota Genuine ATF WS
OPMERKING
■Soort automatische-transmissievloeistof
Door het gebruik van andere transmissiev loeistof dan Toyota ATF WS kan
de schakelkwaliteit verminderen, de lockup van de transmissie vergezeld
gaan van trillingen en uiteindelijk schade aan de transmissie van uw auto
ontstaan.
Multidrive CVT
Hoeveelheid vloeistof*1
3ZR-FE motor*2
8,9 l (9,4 qt., 7,8 Imp.qt.)
3ZR-FAE motor*3
7,1 l (7,5 qt., 6,2 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■ Soort vloeistof continu variabele transmissie (CVT)
Door het gebruik van andere vloeistof dan originele Toyota-transmissieolie
type CVT FE kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
RAV4_OM_OM42A45E_(EE).book Page 690 Tuesday, October 20, 2015 11:26 AM

6919-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties

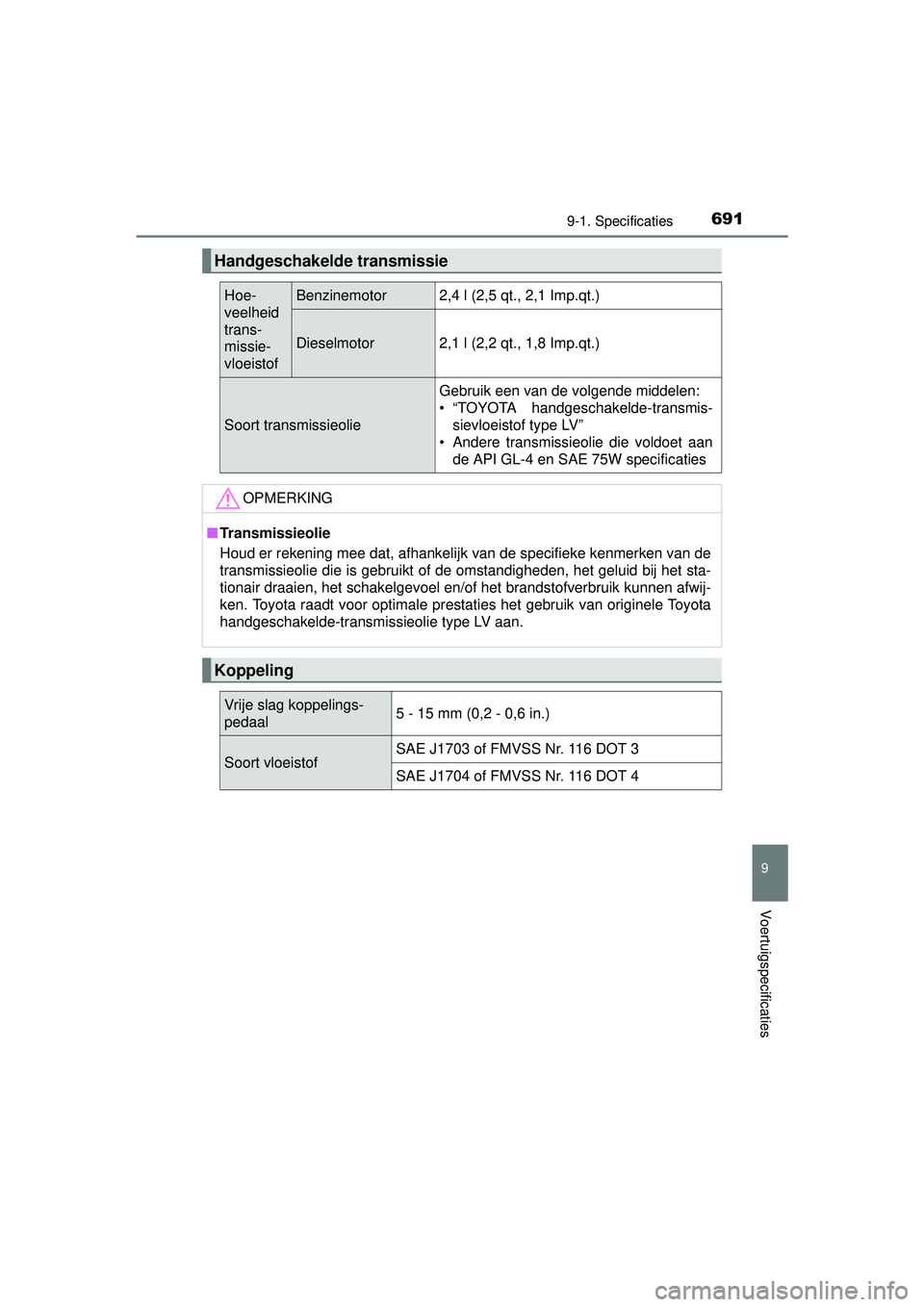

Handgeschakelde transmissie
Hoe-
veelheid
trans-
missie-
vloeistofBenzinemotor2,4 l (2,5 qt., 2,1 Imp.qt.)
Dieselmotor2,1 l (2,2 qt., 1,8 Imp.qt.)
Soort transmissieolie
Gebruik een van de volgende middelen:
• “TOYOTA handgeschakelde-transmis-sievloeistof type LV”
• Andere transmissieolie die voldoet aan de API GL-4 en SAE 75W specificaties
OPMERKING
■Transmissieolie
Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de
transmissieolie die is gebruikt of de omstandigheden, het geluid bij het sta-
tionair draaien, het schakelgevoel en/of het brandstofverbruik kunnen afwij-
ken. Toyota raadt voor optimale prestaties het gebruik van originele Toyota
handgeschakelde-transmissieolie type LV aan.
Koppeling
Vrije slag koppelings-
pedaal5 - 15 mm (0,2 - 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
RAV4_OM_OM42A45E_(EE).book Page 691 Tuesday, October 20, 2015 11:26 AM

6929-1. Specificaties
RAV4_OM_OM42A45E_(EE)Uw Toyota is af fabriek gevuld met originele Toyota-differentieelolie.
Gebruik alleen door Toyota goedgekeurde originele Toyota-differentieelolie of
gelijkwaardig met de hierboven aangegeven specificatie. Neem voor meer
informatie contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*1: Minimum afstand van pedaal tot vloer bij een pedaalkracht van 490 N (50
kg, 110 lbf) met draaiende motor.
*2: Slag parkeerremhendel bij een aantrekkracht van 200 N (20 kg, 45 lbf).

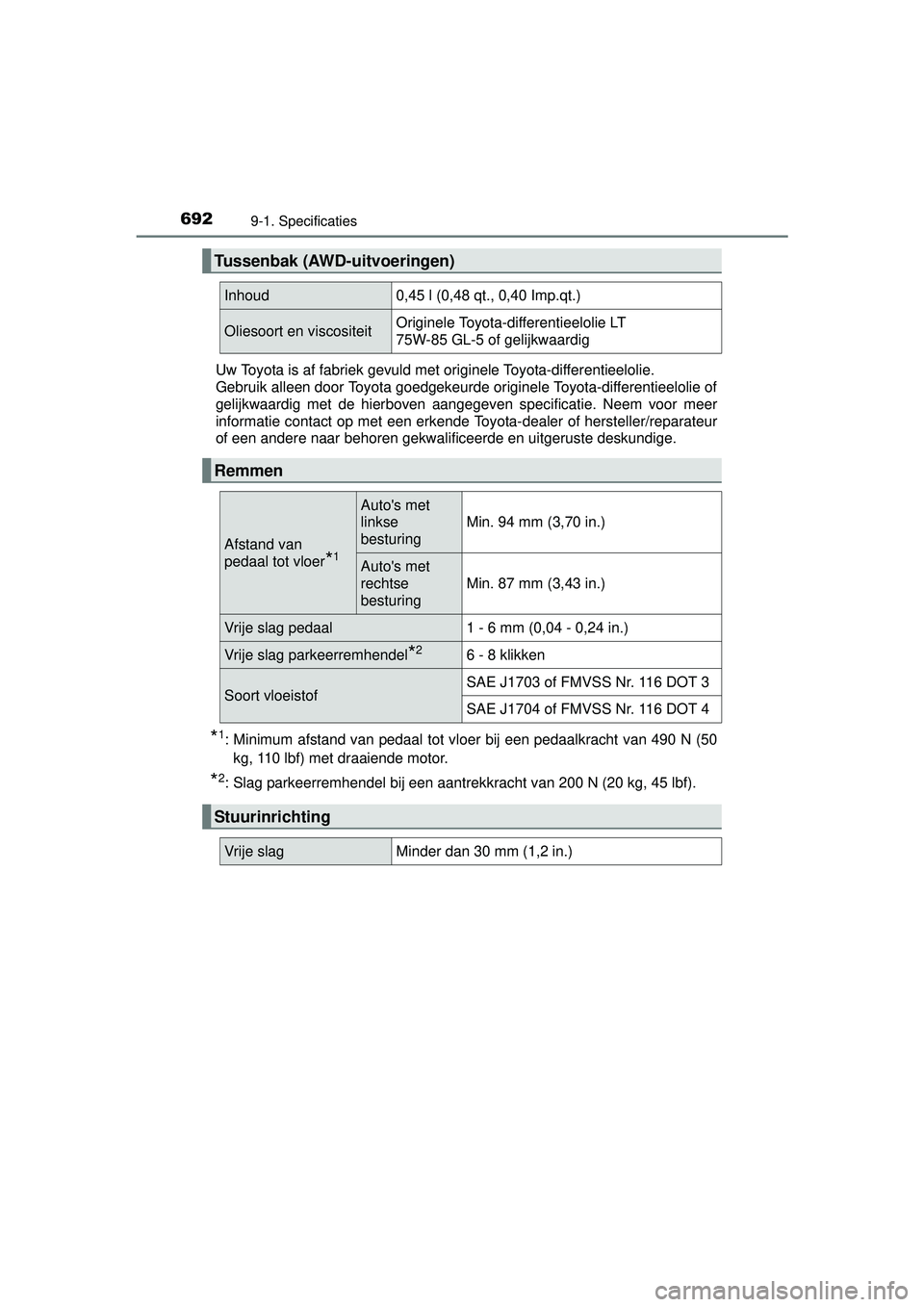

Tussenbak (AWD-uitvoeringen)
Inhoud0,45 l (0,48 qt., 0,40 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LT
75W-85 GL-5 of gelijkwaardig
Remmen
Afstand van
pedaal tot vloer
*1
Auto's met
linkse
besturing
Min. 94 mm (3,70 in.)
Auto's met
rechtse
besturing
Min. 87 mm (3,43 in.)
Vrije slag pedaal1 - 6 mm (0,04 - 0,24 in.)
Vrije slag parkeerremhendel*26 - 8 klikken
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
RAV4_OM_OM42A45E_(EE).book Page 692 Tuesday, October 20, 2015 11:26 AM

6939-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties
Ty p e A e n B
*: De bandenspanning varieert afhankelijk van het land. Raadpleeg het ban-denspanningsinformatielabel om te controleren wat de aanbevolen ban-
denspanning is voor uw auto ( →Blz. 553)
Ty p e C
Ty p e D

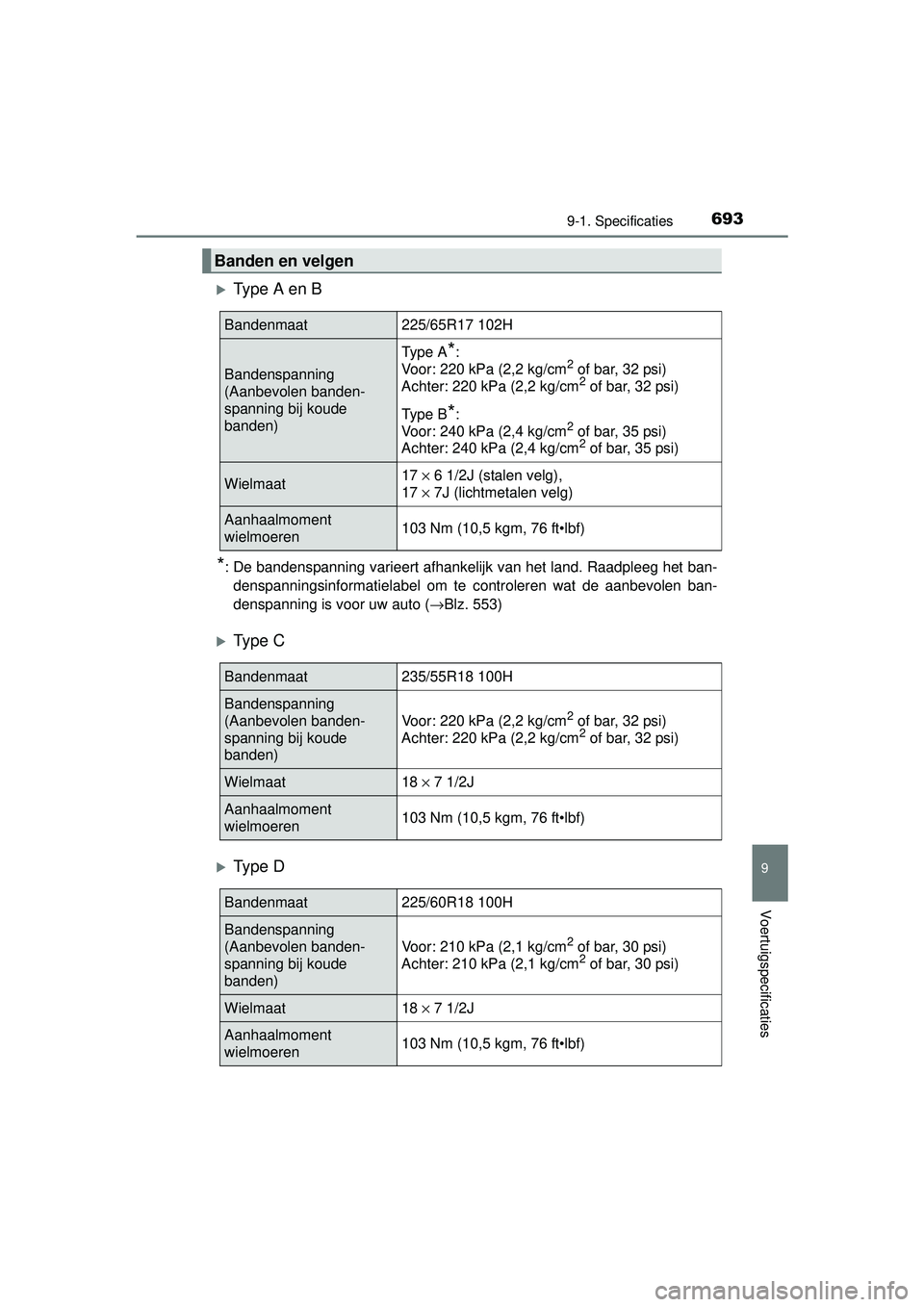

Banden en velgen
Bandenmaat225/65R17 102H
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Type A*:
Voor: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Achter: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Type B
*:
Voor: 240 kPa (2,4 kg/cm2 of bar, 35 psi)
Achter: 240 kPa (2,4 kg/cm2 of bar, 35 psi)
Wielmaat17 × 6 1/2J (stalen velg),
17 × 7J (lichtmetalen velg)
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/55R18 100H
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Voor: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Achter: 220 kPa (2,2 kg/cm2 of bar, 32 psi)
Wielmaat18 × 7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/60R18 100H
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Voor: 210 kPa (2,1 kg/cm2 of bar, 30 psi)
Achter: 210 kPa (2,1 kg/cm2 of bar, 30 psi)
Wielmaat18 × 7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
RAV4_OM_OM42A45E_(EE).book Page 693 Tuesday, October 20, 2015 11:26 AM

6949-1. Specificaties
RAV4_OM_OM42A45E_(EE)

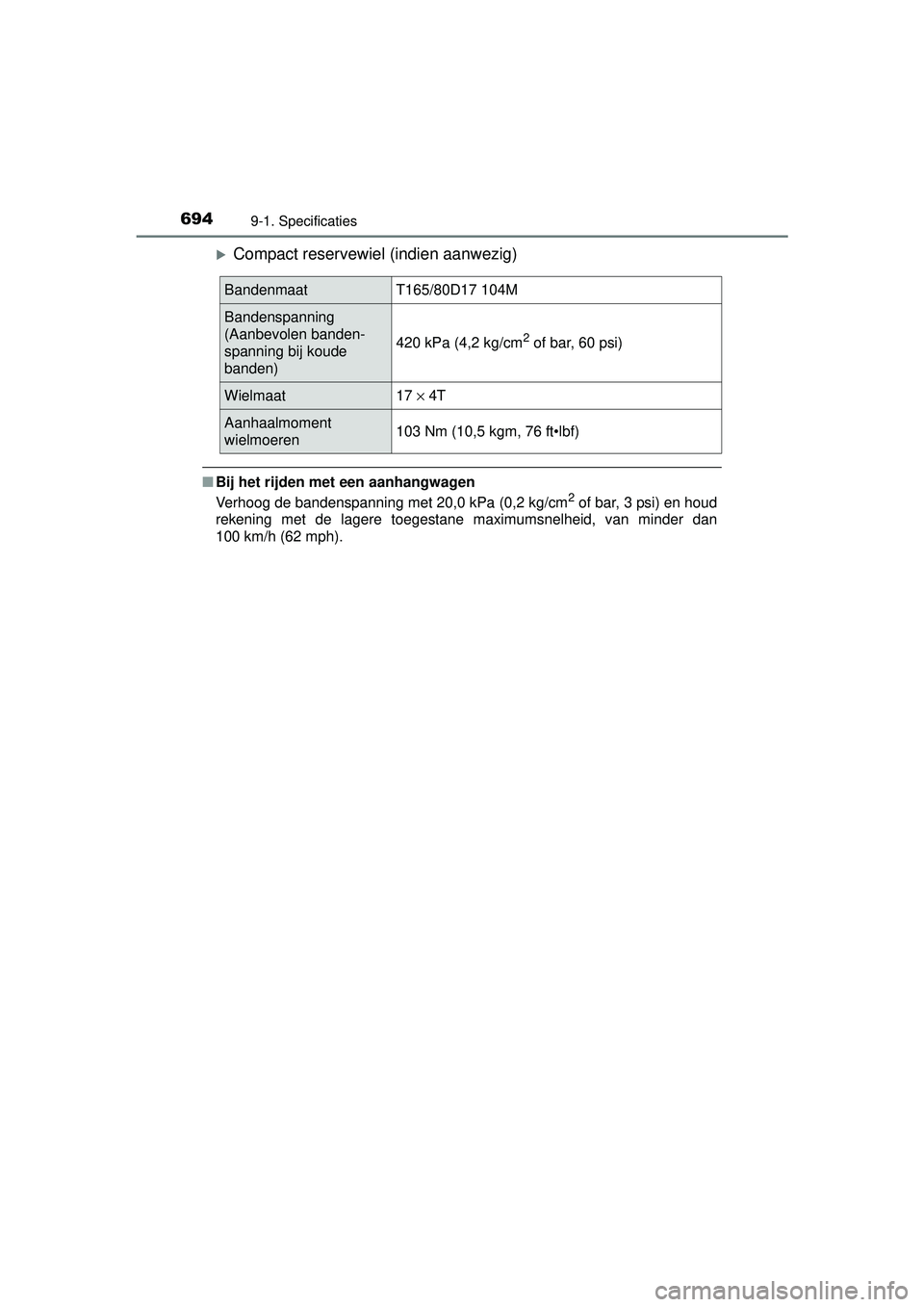

Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd
rekening met de lagere toegestane maximumsnelheid, van minder dan
100 km/h (62 mph).
BandenmaatT165/80D17 104M
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4T
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
RAV4_OM_OM42A45E_(EE).book Page 694 Tuesday, October 20, 2015 11:26 AM

6959-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties

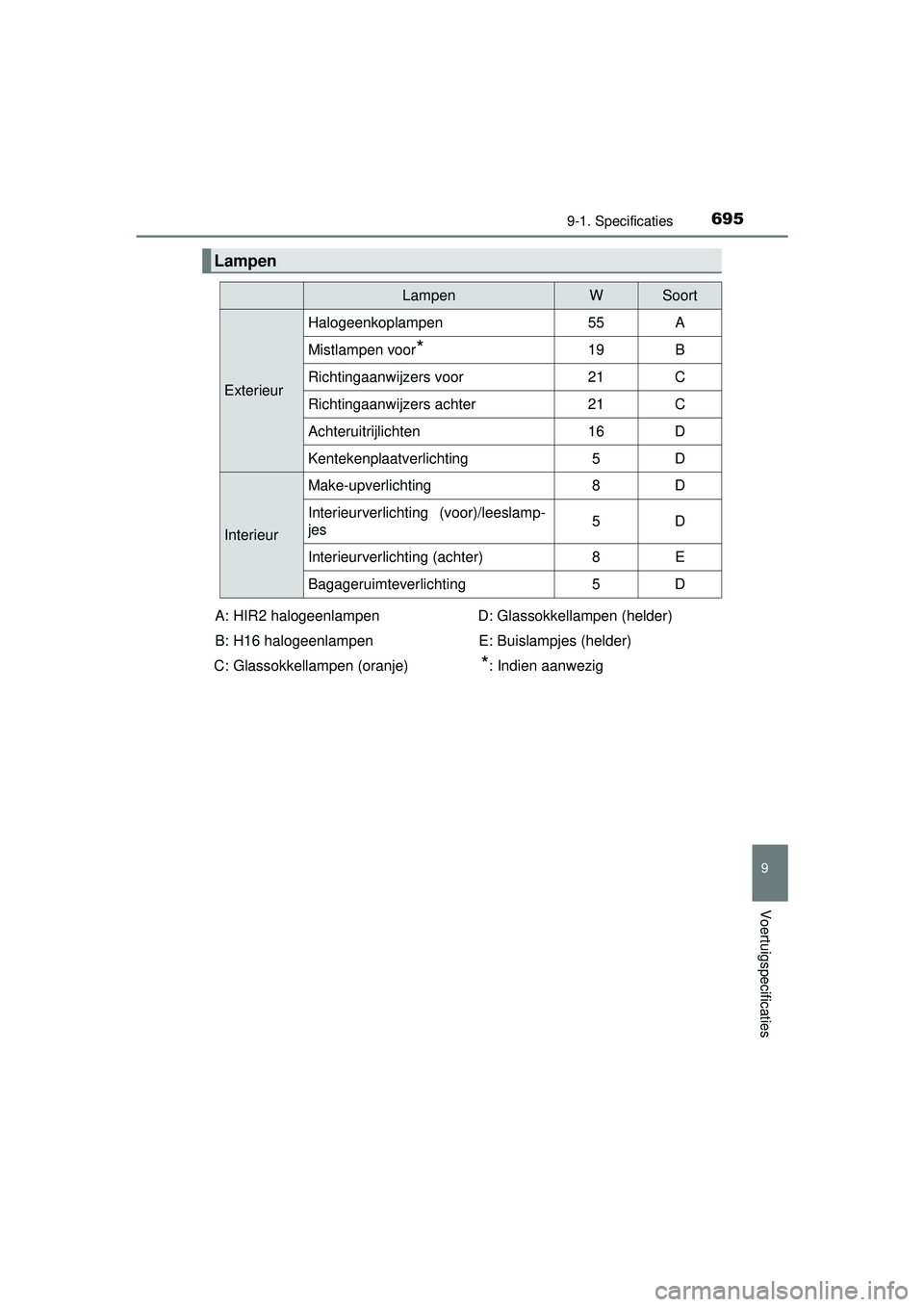

Lampen
LampenWSoort
Exterieur
Halogeenkoplampen55A
Mistlampen voor*19B
Richtingaanwijzers voor21C
Richtingaanwijzers achter21C
Achteruitrijlichten16D
Kentekenplaatverlichting5D
Interieur
Make-upverlichting8D
Interieurverlichting (voor)/leeslamp-
jes5D
Interieurverlichting (achter)8E
Bagageruimteverlichting5D
A: HIR2 halogeenlampen
B: H16 halogeenlampen
C: Glassokkellampen (oranje) D: Glassokkellampen (helder)
E: Buislampjes (helder)
*: Indien aanwezig
RAV4_OM_OM42A45E_(EE).book Page 695 Tuesday, October 20, 2015 11:26 AM

6969-1. Specificaties
RAV4_OM_OM42A45E_(EE)
Informatie over brandstof
◆Benzinemotor
3ZR-FE*1 en 2AR-FE motor
EU:
Gebruik uitsluitend loodvrije benzine die voldoet aan de Europese
norm EN228.
Gebruik loodvrije benzine met een octaangetal van 91 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een octaangetal van 91 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
3ZR-FAE*2 motor
EU:
Gebruik uitsluitend loodvrije benzine die voldoet aan de Europese
norm EN228.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
*1: Met modelcode*3 die een “X” als laatste letter heeft.
*2: Met modelcode*3 die een “W” als laatste letter heeft.
*3: De modelcode staat vermeld op het typeplaatje. ( →Blz. 675)
RAV4_OM_OM42A45E_(EE).book Page 696 Tuesday, October 20, 2015 11:26 AM
