2016 TOYOTA RAV4 Instructieboekje (in Dutch)

6258-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
Draai de wielmoeren iets los
(één slag).
Draai deel van de krik met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
De aanduidingen van de kriksteun-
punten bevinden zich onder de
dorpel. Deze duiden de kriksteun-
punten aan.
Monteer het verlengstuk van de
krik.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
3
4A
5
6
RAV4_OM_OM42A45E_(EE).book Page 625 Tuesday, October 20, 2015 11:26 AM

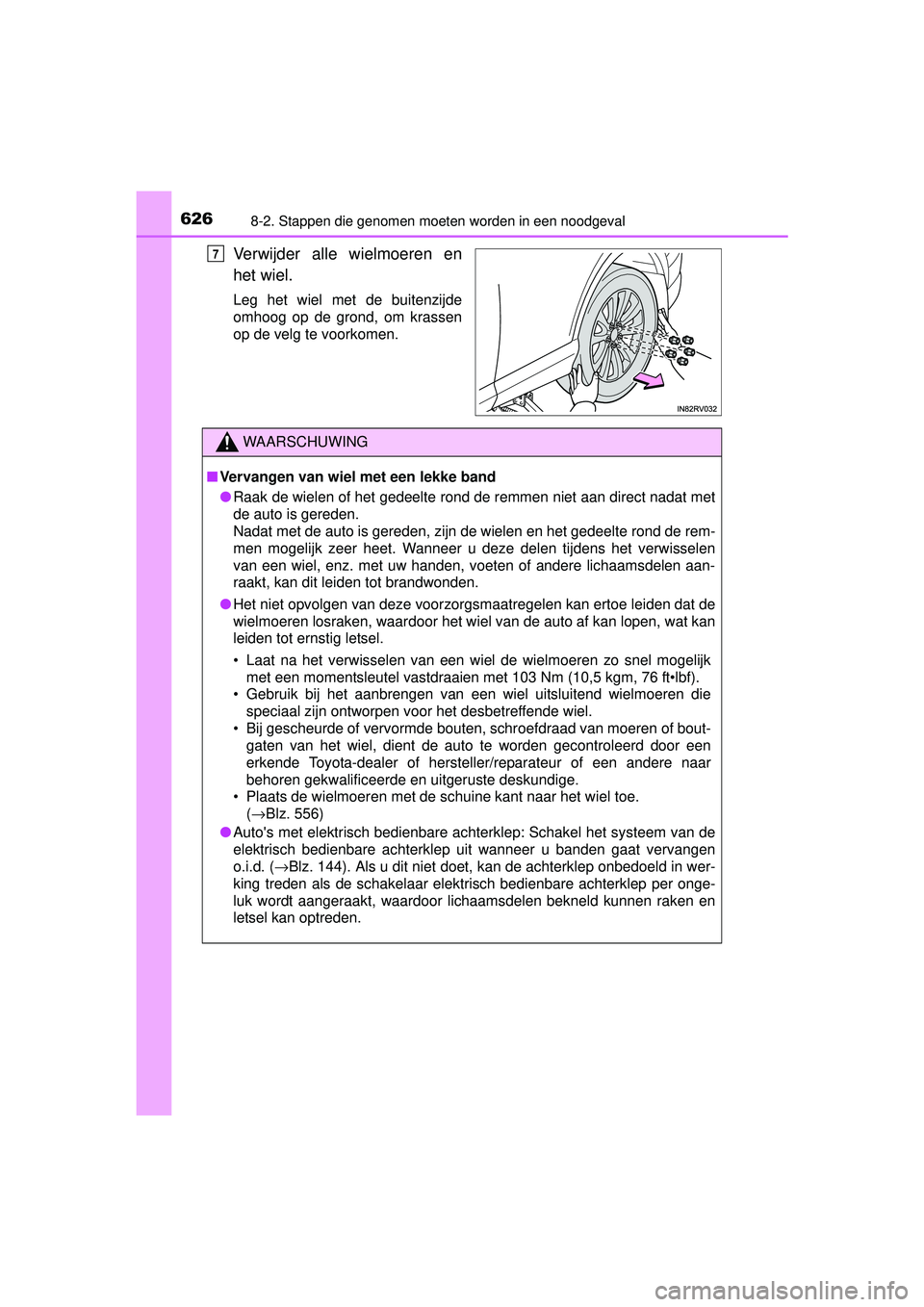

6268-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
7
WAARSCHUWING
■Vervangen van wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met
de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen tijdens het verwisselen
van een wiel, enz. met uw handen, voeten of andere lichaamsdelen aan-
raakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk
met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (→Blz. 556)
● Auto's met elektrisch bedienbare achterklep: Schakel het systeem van de
elektrisch bedienbare achterklep uit wanneer u banden gaat vervangen
o.i.d. ( →Blz. 144). Als u dit niet doet, kan de achterklep onbedoeld in wer-
king treden als de schakelaar elektrisch bedienbare achterklep per onge-
luk wordt aangeraakt, waardoor lichaamsdelen bekneld kunnen raken en
letsel kan optreden.
RAV4_OM_OM42A45E_(EE).book Page 626 Tuesday, October 20, 2015 11:26 AM

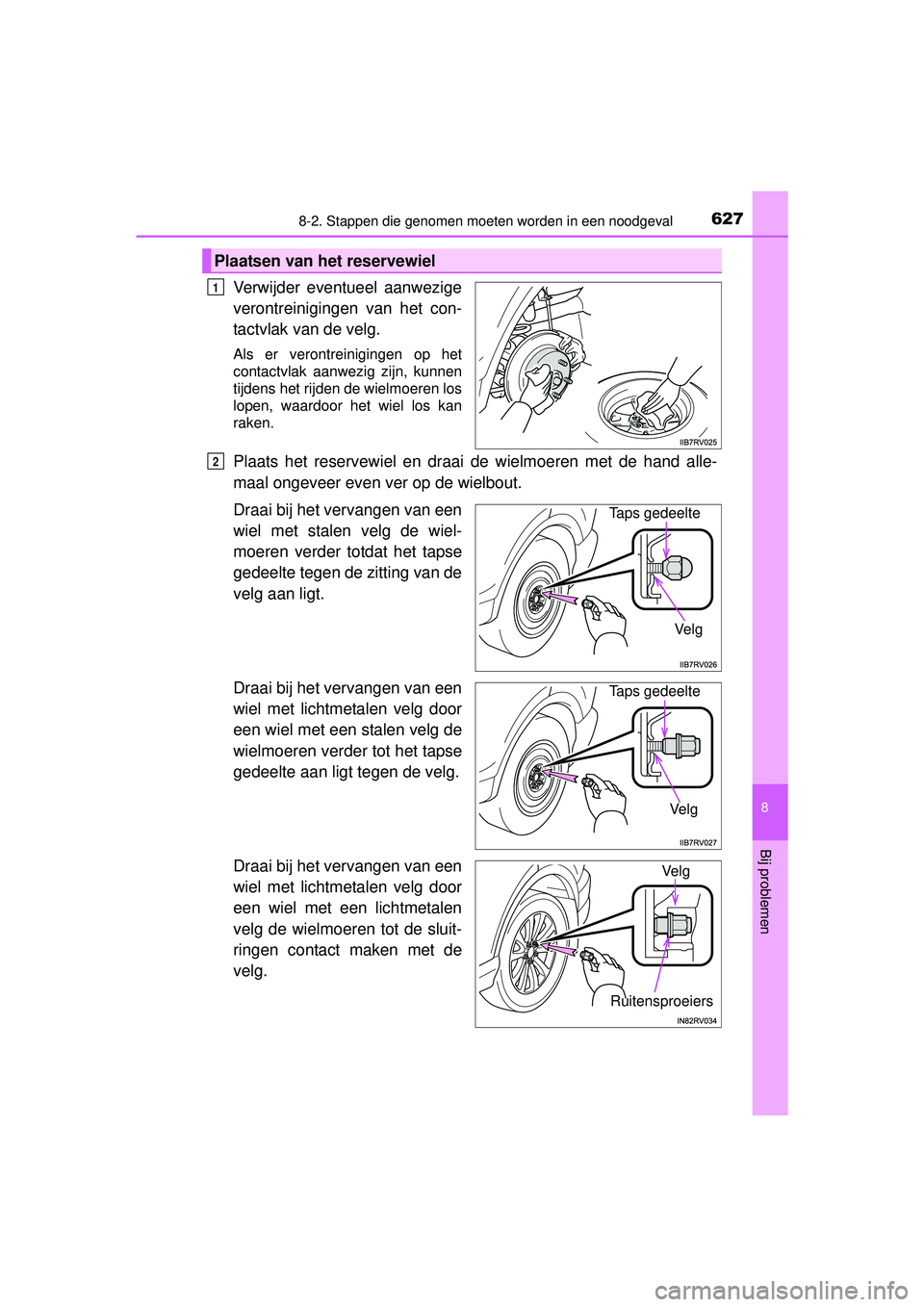

6278-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het reservewiel en draai de wielmoeren met de hand alle-
maal ongeveer even ver op de wielbout.
Draai bij het vervangen van een
wiel met stalen velg de wiel-
moeren verder totdat het tapse
gedeelte tegen de zitting van de
velg aan ligt.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een stalen velg de
wielmoeren verder tot het tapse
gedeelte aan ligt tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Taps gedeelteVe l g
Taps gedeelte
Ve l g
Ruitensproeiers
Ve l g
RAV4_OM_OM42A45E_(EE).book Page 627 Tuesday, October 20, 2015 11:26 AM

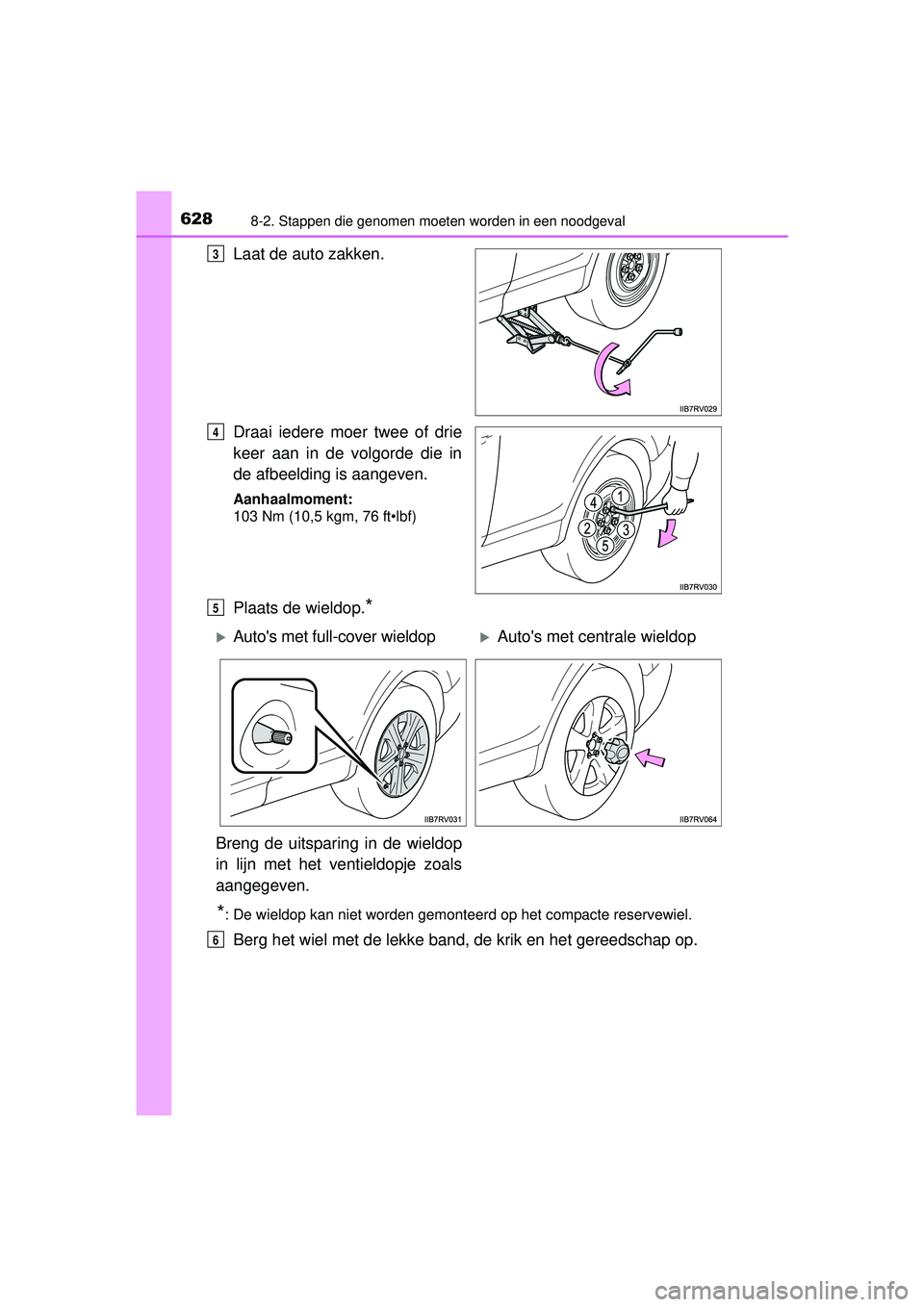

6288-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Plaats de wieldop.*
*
: De wieldop kan niet worden gemonteerd op het compacte reservewiel.
Berg het wiel met de lekke band, de krik en het gereedschap op.
3
4
5
Auto's met full-cover wieldopAuto's met centrale wieldop
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
6
RAV4_OM_OM42A45E_(EE).book Page 628 Tuesday, October 20, 2015 11:26 AM

6298-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( →Blz. 693)
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wordt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het compacte reservewiel monteert nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit lampje blijven branden.
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte reserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reservewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer de sneeuwkettingen op de voorwielen.
■ Klemband waarmee de krik wordt vastgezet
Maak de haak van de klemband voor de
krik los van vergrendelopening , draai
de klemband en maak de haak vast in
vergrendelopening .
1
2
3
1
2
RAV4_OM_OM42A45E_(EE).book Page 629 Tuesday, October 20, 2015 11:26 AM

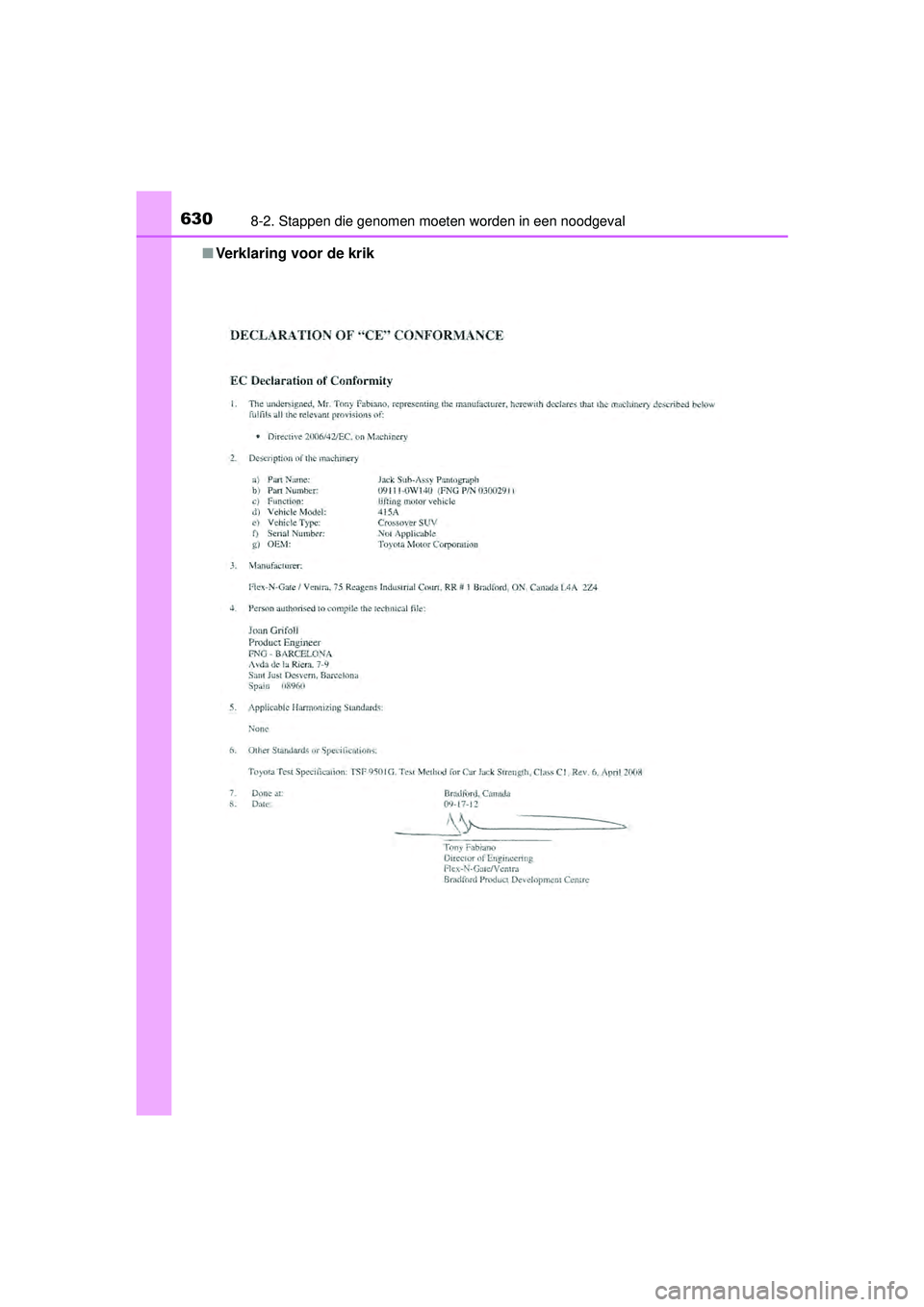

6308-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)■
Verklaring voor de krik
RAV4_OM_OM42A45E_(EE).book Page 630 Tuesday, October 20, 2015 11:26 AM

6318-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
■Gebruik van het compacte reservewiel (indien aanwezig)
● Houd er rekening mee dat het reservewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder een
andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onder uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorzaken.
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeven en dat
de volgende systemen niet goed werken:
Niet alleen kan het volgende systeem niet optimaal worden gebruikt, maar
ook kan dit een negatief effect hebben op de onderdelen van de aandrijflijn:
• Dynamic Torque Control AWD-systeem (AWD-uitvoeringen)
■ Snelheidsbeperking bij gebruik va n het compacte reservewiel (indien
aanwezig)
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hoge snelhe-
den. Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een
ongeval en ernstig letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze voorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
• VSC/Trailer Sway Control
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control
(indien aanwezig)
•EPS
• LDA (Lane Departure Alert met stuurregeling) (indien aanwezig)
• PCS (Pre-Crash Safety-
systeem) (indien aanwezig) • Downhill Assist Control
(indien aanwezig)
• Rear View Monitor-systeem
(indien aanwezig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• Panoramic View Monitor
(indien aanwezig)
• Navigatiesysteem (indien aanwezig)
RAV4_OM_OM42A45E_(EE).book Page 631 Tuesday, October 20, 2015 11:26 AM

6328-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het com-
pacte reservewiel onder de auto gemonteerd is. (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorzichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel (indien aan-
wezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedrag in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden (aut o's met bandenspanningswaarschu-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of de banden-
spanningssensor en -zender contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige, omdat de sensor en zender beschadigd kunnen raken
als er niet voorzichtig mee wordt omgegaan.
