2016 TOYOTA RAV4 Instructieboekje (in Dutch)

5217-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

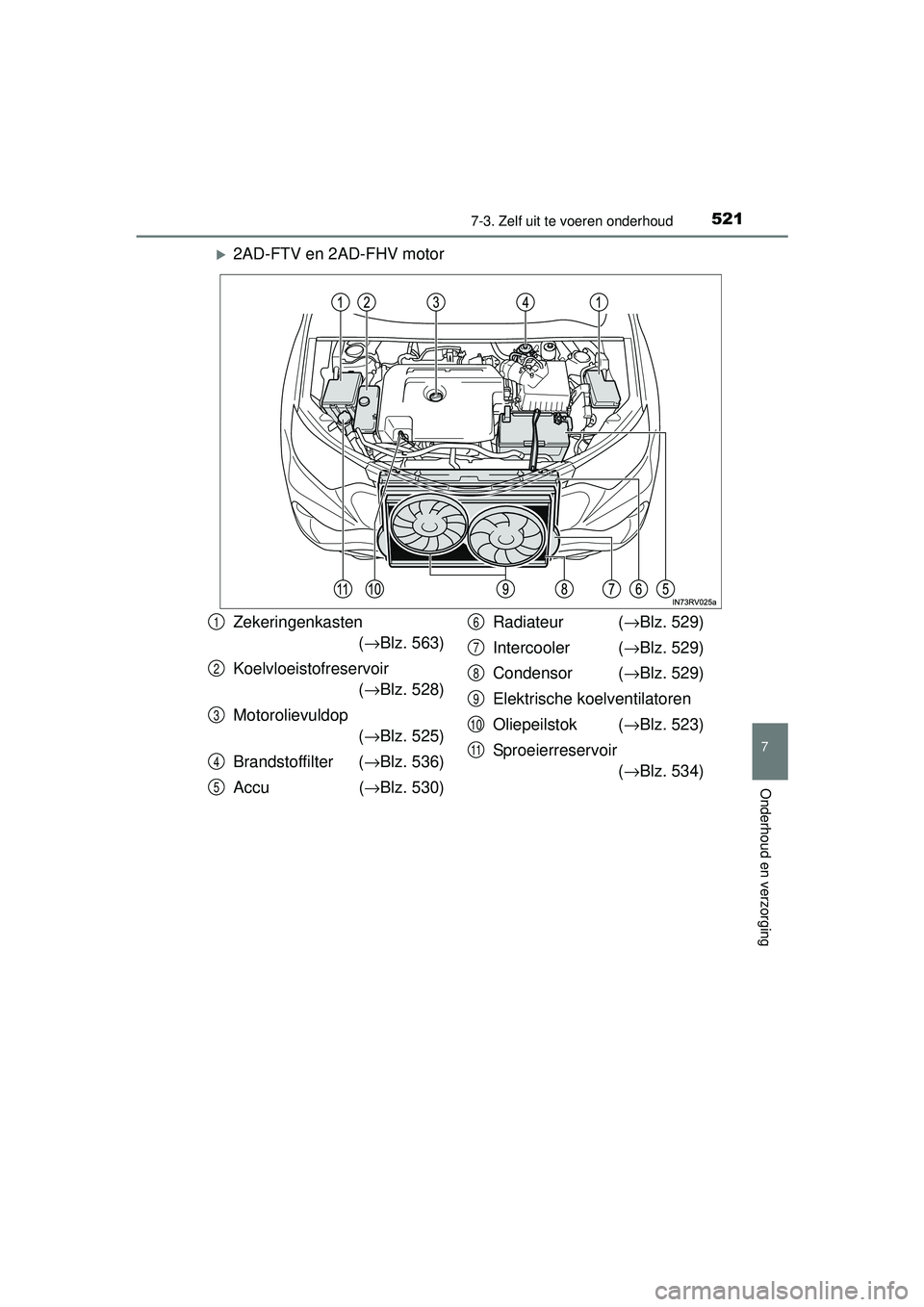

2AD-FTV en 2AD-FHV motor
Zekeringenkasten(→ Blz. 563)
Koelvloeistofreservoir (→ Blz. 528)
Motorolievuldop (→ Blz. 525)
Brandstoffilter ( →Blz. 536)
Accu ( →Blz. 530) Radiateur (
→Blz. 529)
Intercooler ( →Blz. 529)
Condensor ( →Blz. 529)
Elektrische koelventilatoren
Oliepeilstok ( →Blz. 523)
Sproeierreservoir (→ Blz. 534)1
2
3
4
5
6
7
8
9
10
11
RAV4_OM_OM42A45E_(EE).book Page 521 Tuesday, October 20, 2015 11:26 AM

5227-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

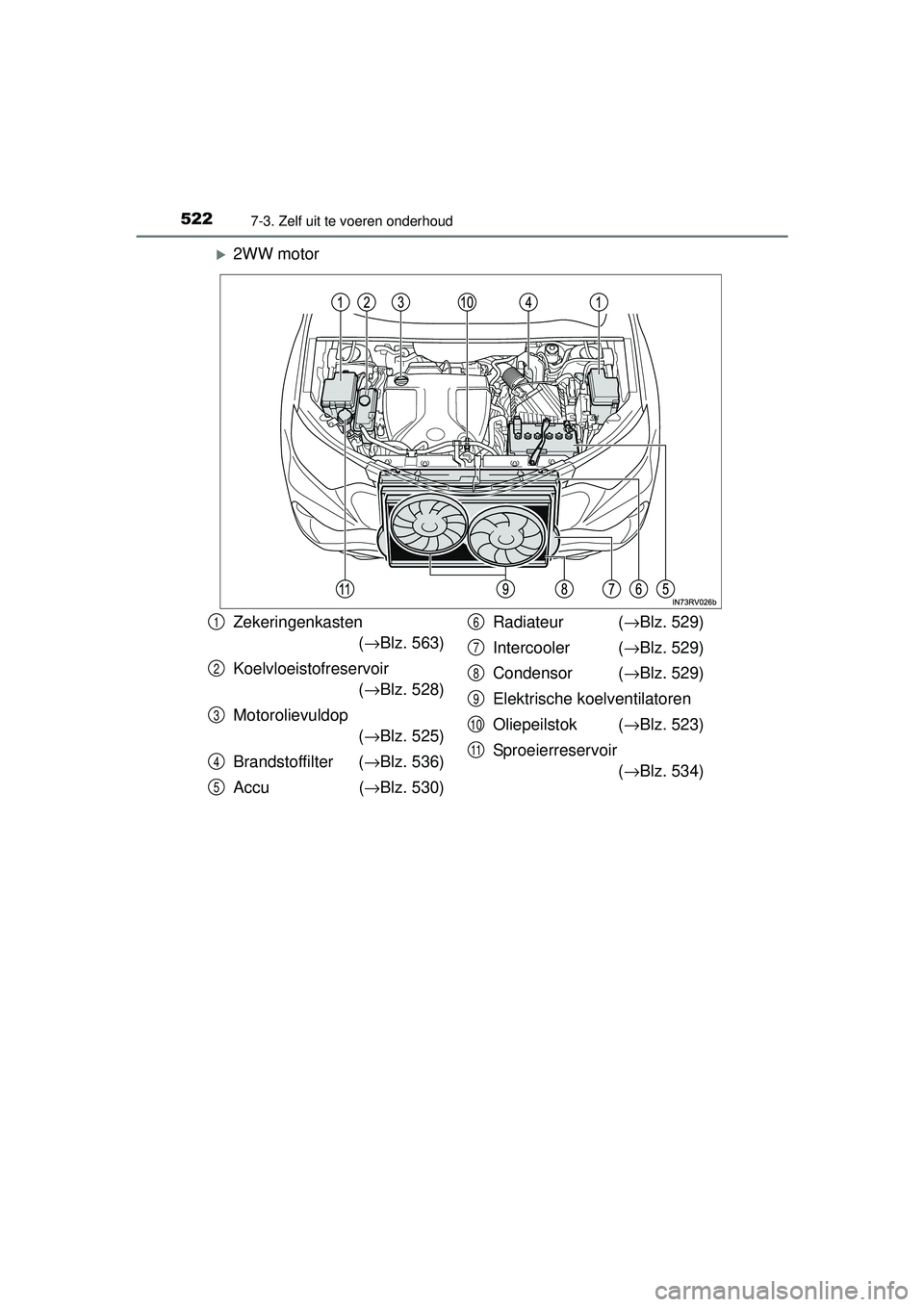

2WW motor
Zekeringenkasten(→ Blz. 563)
Koelvloeistofreservoir (→ Blz. 528)
Motorolievuldop (→ Blz. 525)
Brandstoffilter ( →Blz. 536)
Accu ( →Blz. 530) Radiateur (
→Blz. 529)
Intercooler ( →Blz. 529)
Condensor ( →Blz. 529)
Elektrische koelventilatoren
Oliepeilstok ( →Blz. 523)
Sproeierreservoir (→ Blz. 534)1
2
3
4
5
6
7
8
9
10
11
RAV4_OM_OM42A45E_(EE).book Page 522 Tuesday, October 20, 2015 11:26 AM

5237-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

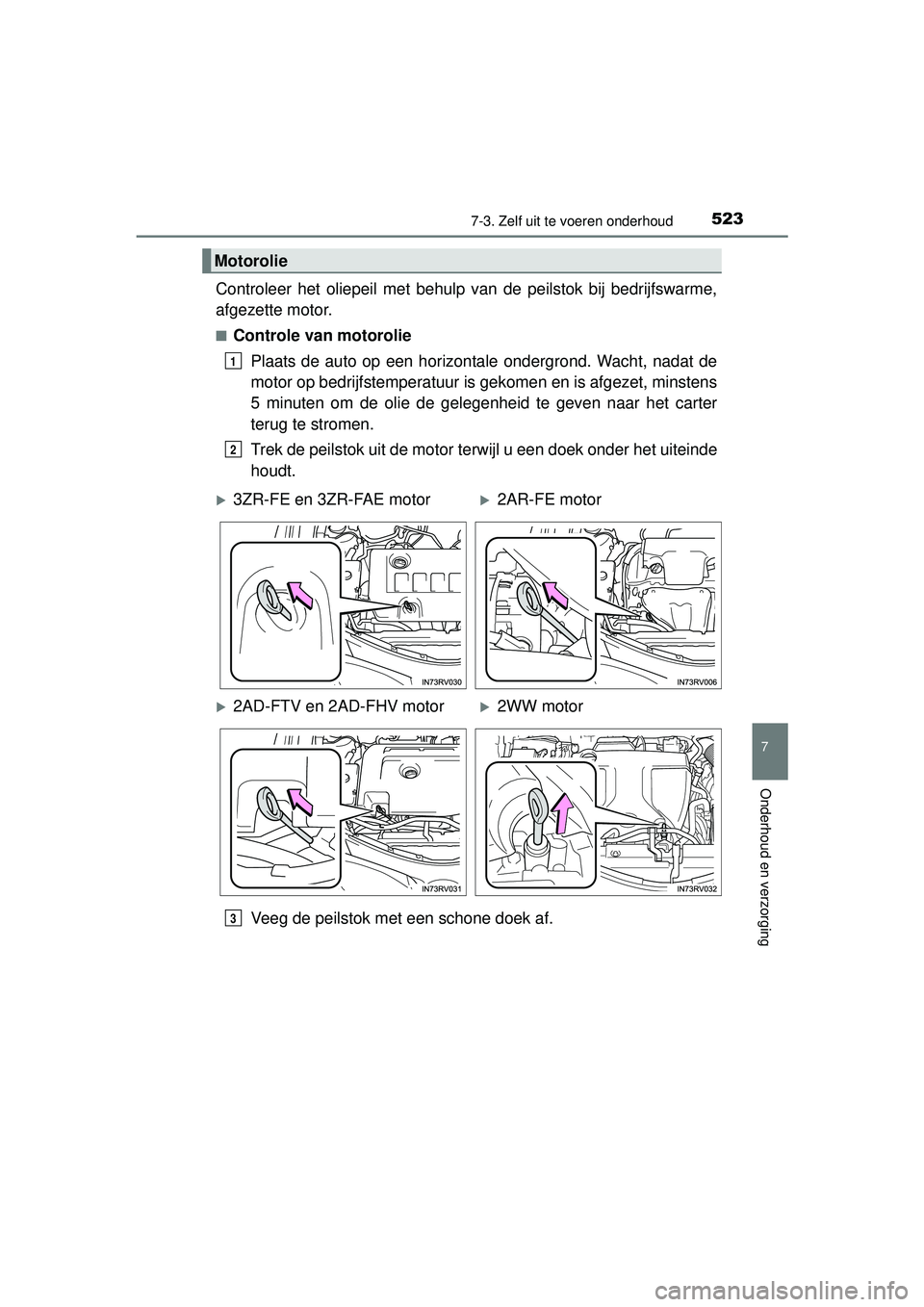

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is ge komen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor te rwijl u een doek onder het uiteinde
houdt.
Veeg de peilstok met een schone doek af.
Motorolie
1
2
3ZR-FE en 3ZR-FAE motor2AR-FE motor
2AD-FTV en 2AD-FHV motor2WW motor
3
RAV4_OM_OM42A45E_(EE).book Page 523 Tuesday, October 20, 2015 11:26 AM

5247-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

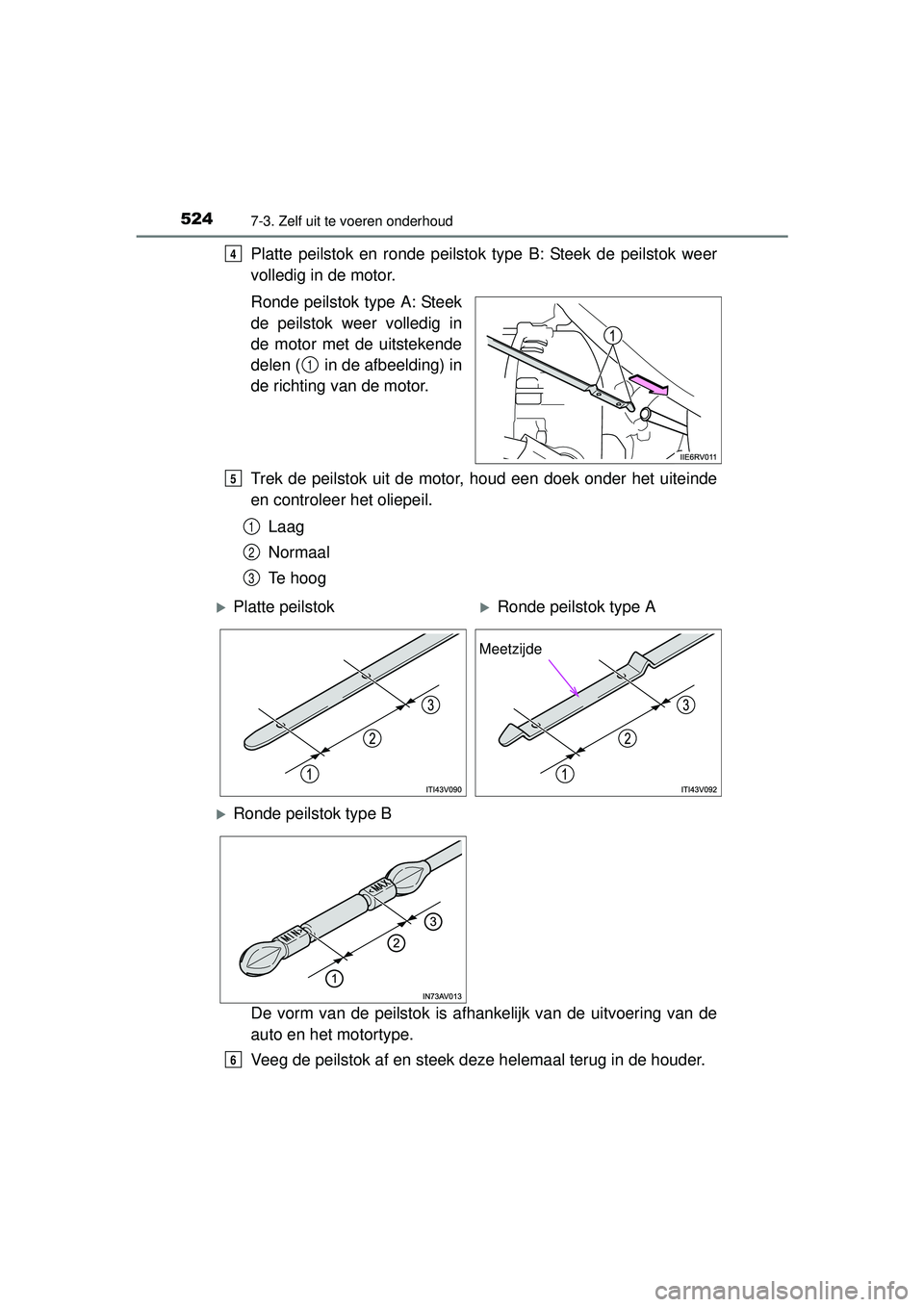

Platte peilstok en ronde peilstok type B: Steek de peilstok weer
volledig in de motor.
Ronde peilstok type A: Steek
de peilstok weer volledig in
de motor met de uitstekende
delen ( in de afbeelding) in
de richting van de motor.
Trek de peilstok uit de motor, houd een doek onder het uiteinde
en controleer het oliepeil.Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.4
1
5
1
2
3
Platte peilstokRonde peilstok type A
Ronde peilstok type B
Meetzijde
6
RAV4_OM_OM42A45E_(EE).book Page 524 Tuesday, October 20, 2015 11:26 AM

5257-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

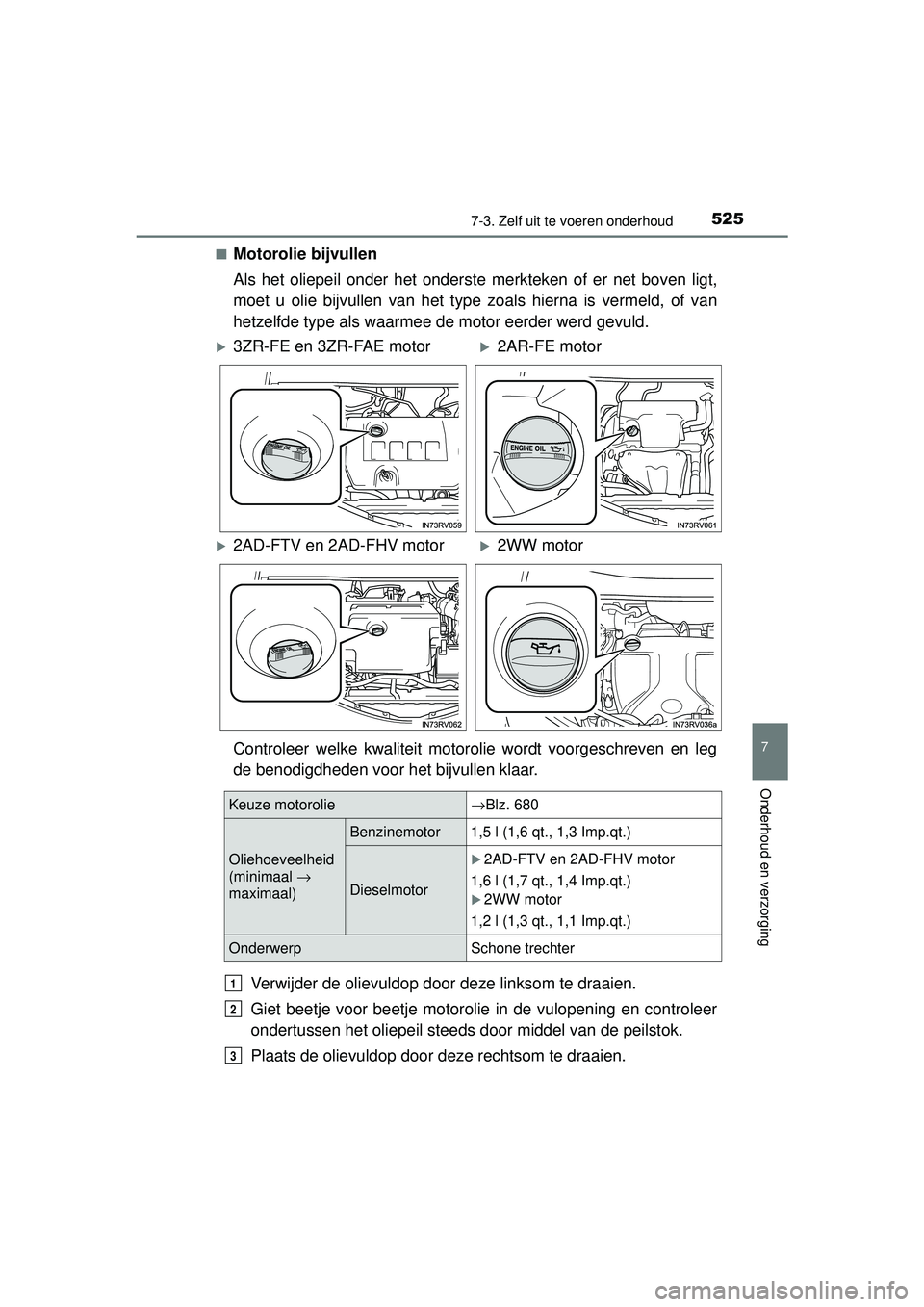

■Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet u olie bijvullen van het type zoals hierna is vermeld, of van
hetzelfde type als waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar. Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
3ZR-FE en 3ZR-FAE motor2AR-FE motor
2AD-FTV en 2AD-FHV motor2WW motor
Keuze motorolie →Blz. 680
Oliehoeveelheid
(minimaal →
maximaal)
Benzinemotor 1,5 l (1,6 qt., 1,3 Imp.qt.)
Dieselmotor
2AD-FTV en 2AD-FHV motor
1,6 l (1,7 qt., 1,4 Imp.qt.)
2WW motor
1,2 l (1,3 qt., 1,1 Imp.qt.)
Onderwerp Schone trechter
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 525 Tuesday, October 20, 2015 11:26 AM

5267-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
■ Na het verversen van de motorolie (alleen dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Druk op of van de bedieningstoetsen van het instrumentenpaneel
en selecteer op het multi-informatiedisplay.
Druk op of van de bedieningstoetsen van het instrumentenpaneel,
selecteer “Vehicle Settings” (voertuiginstellingen) en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumentenpaneel,
selecteer “Oil Maintenance” (verversen motorolie) en druk vervolgens op .
Kies “Yes” (ja) en druk op .
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 526 Tuesday, October 20, 2015 11:26 AM

5277-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

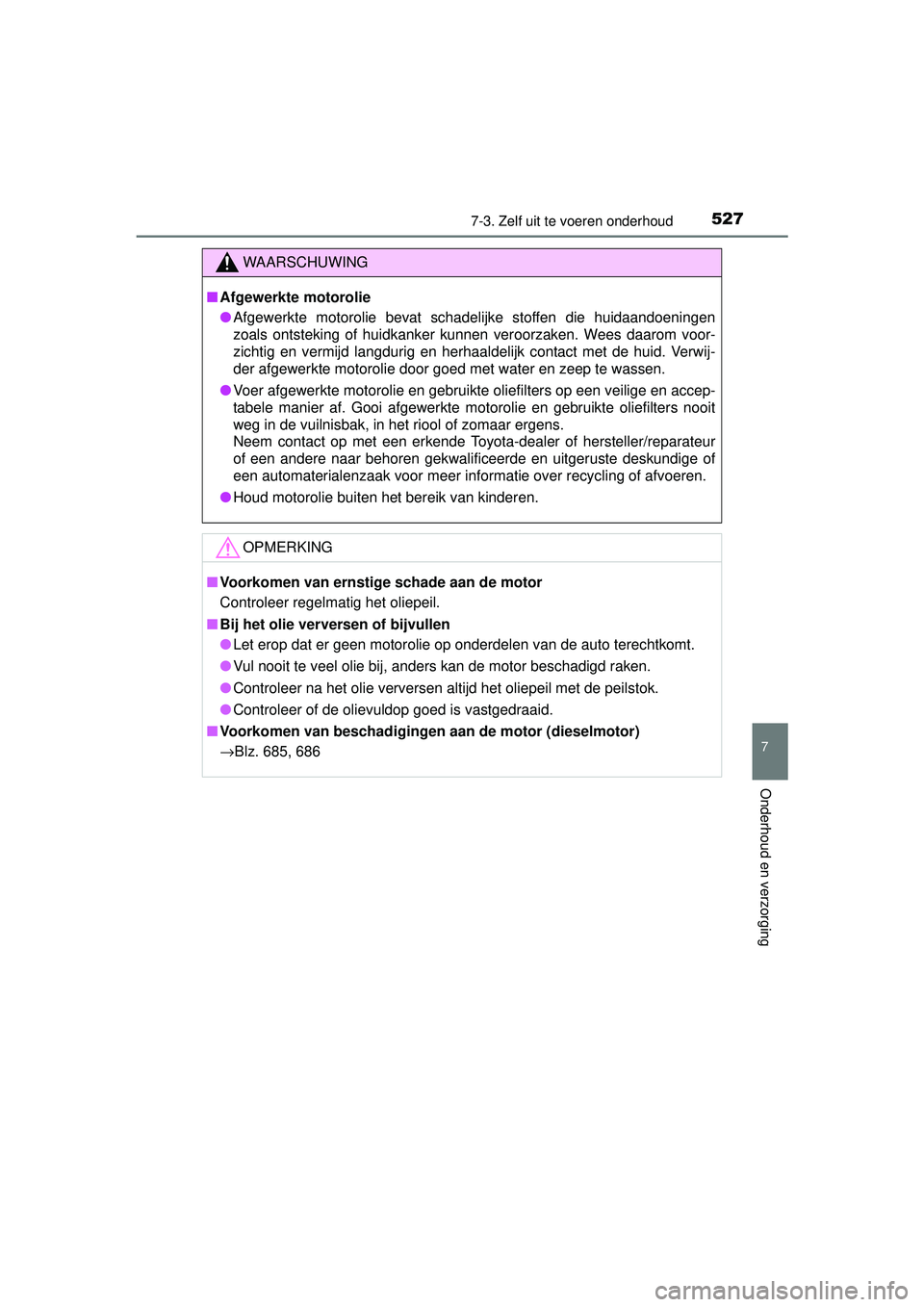

WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige of
een automaterialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
■ Voorkomen van beschadigingen aan de motor (dieselmotor)
→ Blz. 685, 686
RAV4_OM_OM42A45E_(EE).book Page 527 Tuesday, October 20, 2015 11:26 AM

5287-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW van het reservoir bevindt.Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koel-
vloeistof worden bijgevuld tot aan
het FULL-streepje. ( →Blz. 664)
■Selectie van koelvloeistof
Behalve 2WW motor
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardige hoog-
waardige koelvloeistof op basis van ethyleenglycol en organische zuren, zon-
der silicaat, amine, nitriet en boraat.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
2WW motor
Gebruik alleen originele Toyota Premium Long Life Coolant 2WW of gelijk-
waardig. Geconcentreerde originele Toyota Premium Long Life Coolant 2WW
moet worden gemengd in de volgende verhouding: 50% koelvloeistof en 50%
gedemineraliseerd water. (Bereik: tot -35° C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir, de
aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de dop nakijken en controleren op lekkages in het koelsysteem.
Koelvloeistof
1
2
3
