2016 TOYOTA RAV4 Instructieboekje (in Dutch)

465
6

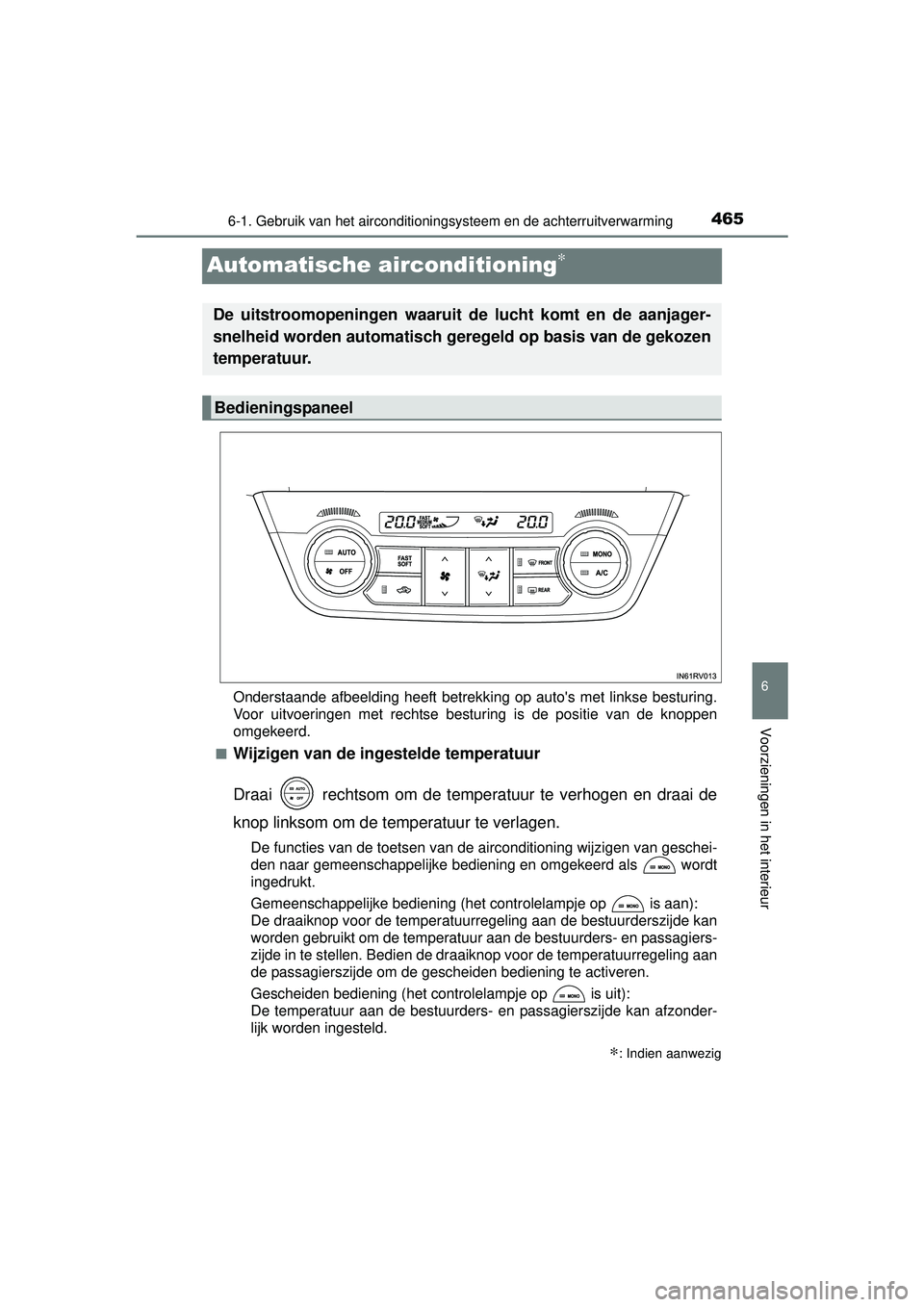

6-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
Voorzieningen in het interieur
RAV4_OM_OM42A45E_(EE)
Automatische airconditioning∗
Onderstaande afbeelding heeft betrekking op auto's met linkse besturing.
Voor uitvoeringen met rechtse besturing is de positie van de knoppen
omgekeerd.
■
Wijzigen van de ingestelde temperatuur
Draai rechtsom om de temperatuur te verhogen en draai de
knop linksom om de temperatuur te verlagen.
De functies van de toetsen van de airconditioning wijzigen van geschei-
den naar gemeenschappelijke bediening en omgekeerd als wordt
ingedrukt.
Gemeenschappelijke bediening (het controlelampje op is aan):
De draaiknop voor de temperatuurregeling aan de bestuurderszijde kan
worden gebruikt om de temperatuur aan de bestuurders- en passagiers-
zijde in te stellen. Bedien de dr aaiknop voor de temperatuurregeling aan
de passagierszijde om de gescheiden bediening te activeren.
Gescheiden bediening (het controlelampje op is uit):
De temperatuur aan de bestuurders- en passagierszijde kan afzonder-
lijk worden ingesteld.
∗: Indien aanwezig
De uitstroomopeningen waaruit de lucht komt en de aanjager-
snelheid worden automatisch geregeld op basis van de gekozen
temperatuur.
Bedieningspaneel
RAV4_OM_OM42A45E_(EE).book Page 465 Tuesday, October 20, 2015 11:26 AM

4666-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
RAV4_OM_OM42A45E_(EE)■

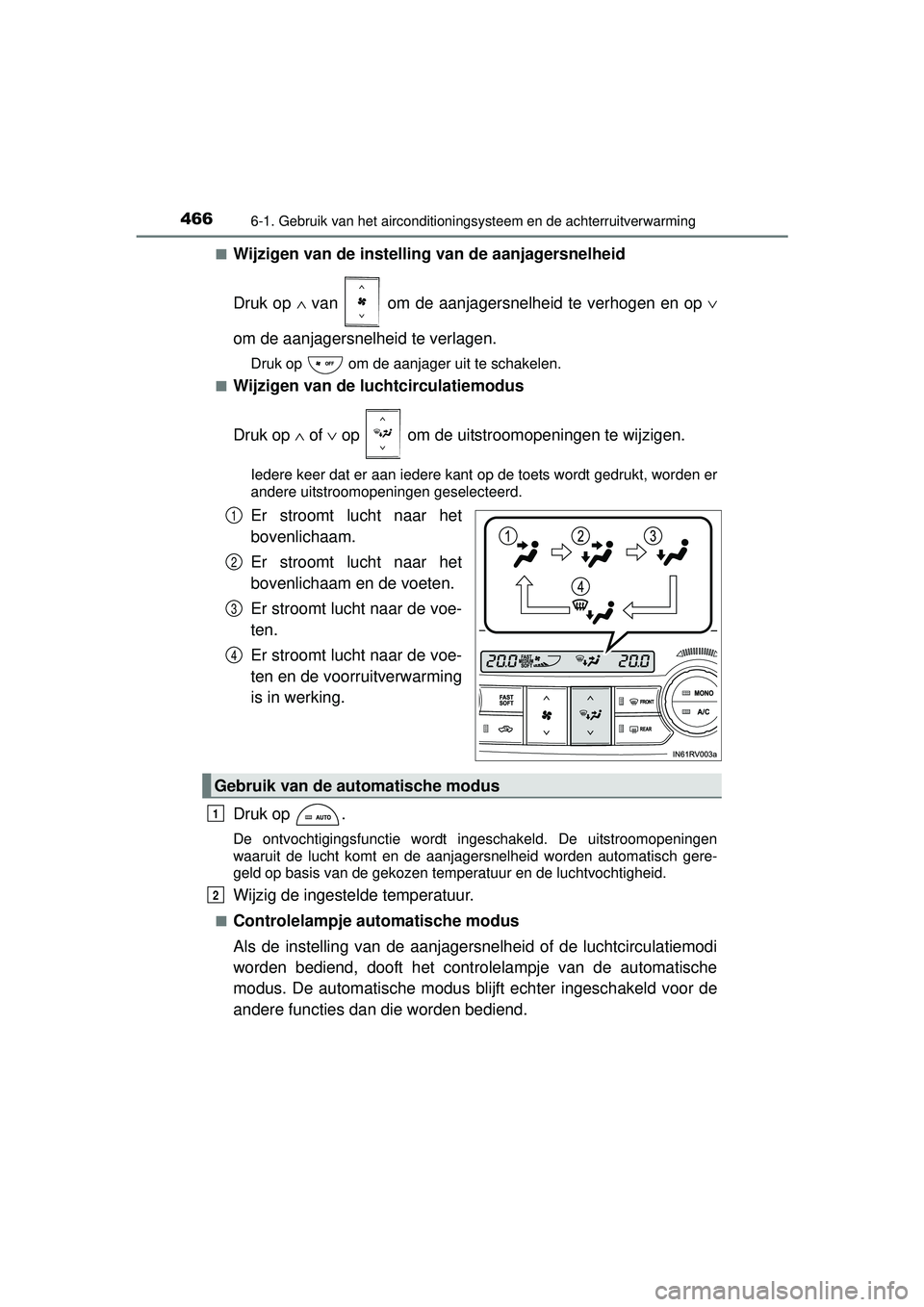

Wijzigen van de instelling van de aanjagersnelheid
Druk op
∧ van om de aanjagersnelheid te verhogen en op ∨
om de aanjagersnelheid te verlagen.
Druk op om de aanjager uit te schakelen.
■
Wijzigen van de luchtcirculatiemodus
Druk op ∧ of ∨ op om de uitstroomopeningen te wijzigen.
Iedere keer dat er aan iedere kant op de toets wordt gedrukt, worden er
andere uitstroomopeningen geselecteerd.
Er stroomt lucht naar het
bovenlichaam.
Er stroomt lucht naar het
bovenlichaam en de voeten.
Er stroomt lucht naar de voe-
ten.
Er stroomt lucht naar de voe-
ten en de voorruitverwarming
is in werking.
Druk op .
De ontvochtigingsfunctie wordt ingeschakeld. De uitstroomopeningen
waaruit de lucht komt en de aanjagersnelheid worden automatisch gere-
geld op basis van de gekozen temperatuur en de luchtvochtigheid.
Wijzig de ingestelde temperatuur.
■Controlelampje automatische modus
Als de instelling van de aanjagersnelheid of de luchtcirculatiemodi
worden bediend, dooft het cont rolelampje van de automatische
modus. De automatische modus b lijft echter ingeschakeld voor de
andere functies dan die worden bediend.
1
2
3
4
Gebruik van de automatische modus
1
2
RAV4_OM_OM42A45E_(EE).book Page 466 Tuesday, October 20, 2015 11:26 AM

4676-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
6
Voorzieningen in het interieur
RAV4_OM_OM42A45E_(EE)■

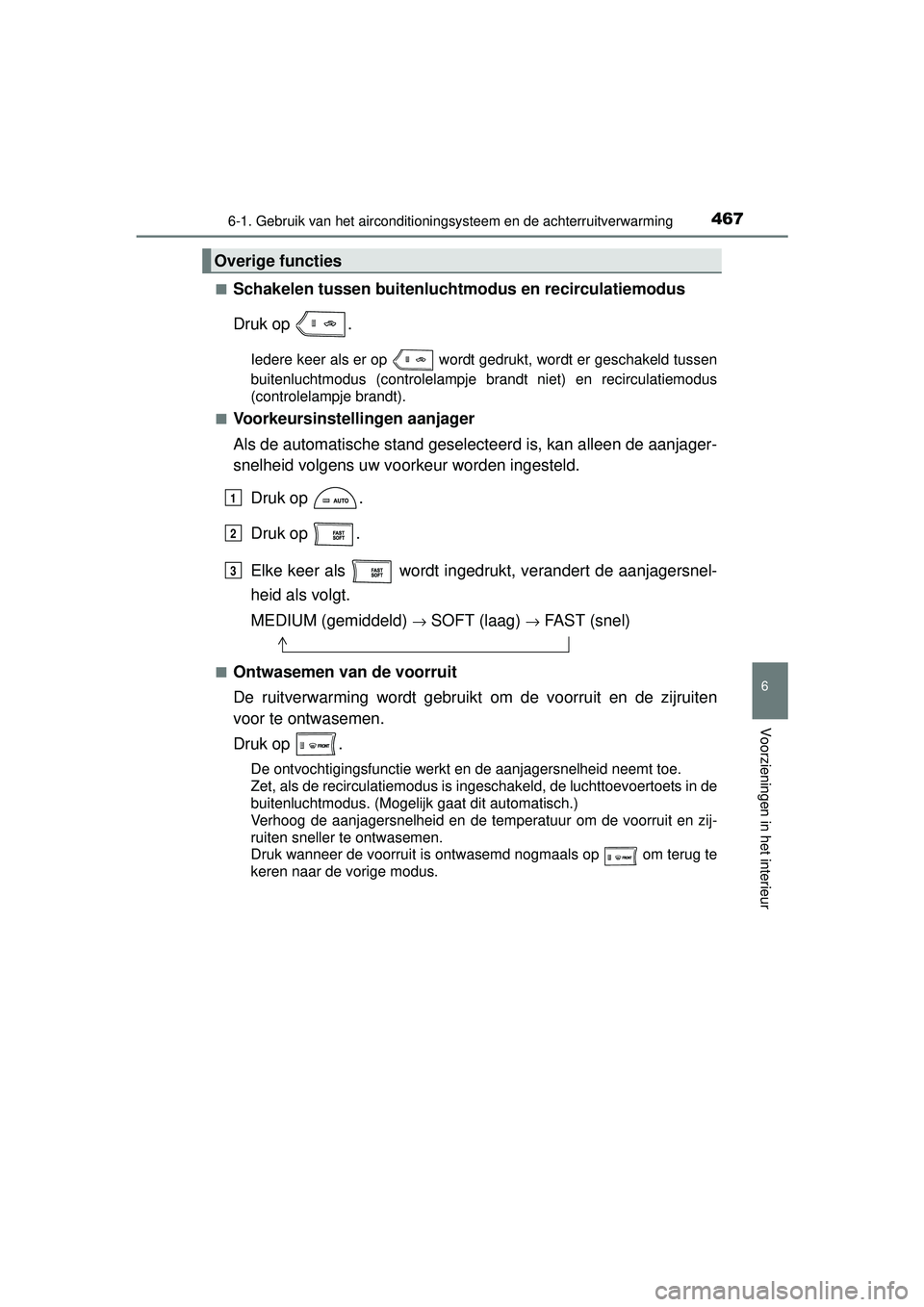

Schakelen tussen buitenlucht
modus en recirculatiemodus
Druk op .
Iedere keer als er op wordt gedrukt, wordt er geschakeld tussen
buitenluchtmodus (controlelampje brandt niet) en recirculatiemodus
(controlelampje brandt).
■
Voorkeursinstellingen aanjager
Als de automatische stand geselecteerd is, kan alleen de aanjager-
snelheid volgens uw voorkeur worden ingesteld.
Druk op .
Druk op .
Elke keer als wordt ingedrukt, verandert de aanjagersnel-
heid als volgt.
MEDIUM (gemiddeld)
→ SOFT (laag) → FAS T (sn el )
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om de voorruit en de zijruiten
voor te ontwasemen.
Druk op .
De ontvochtigingsfunctie werkt en de aanjagersnelheid neemt toe.
Zet, als de recirculatiemodus is ingeschakeld, de luchttoevoertoets in de
buitenluchtmodus. (Mogelijk gaat dit automatisch.)
Verhoog de aanjagersnelheid en de temperatuur om de voorruit en zij-
ruiten sneller te ontwasemen.
Druk wanneer de voorruit is ontwasemd nogmaals op om terug te
keren naar de vorige modus.
Overige functies
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 467 Tuesday, October 20, 2015 11:26 AM

4686-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
RAV4_OM_OM42A45E_(EE)■

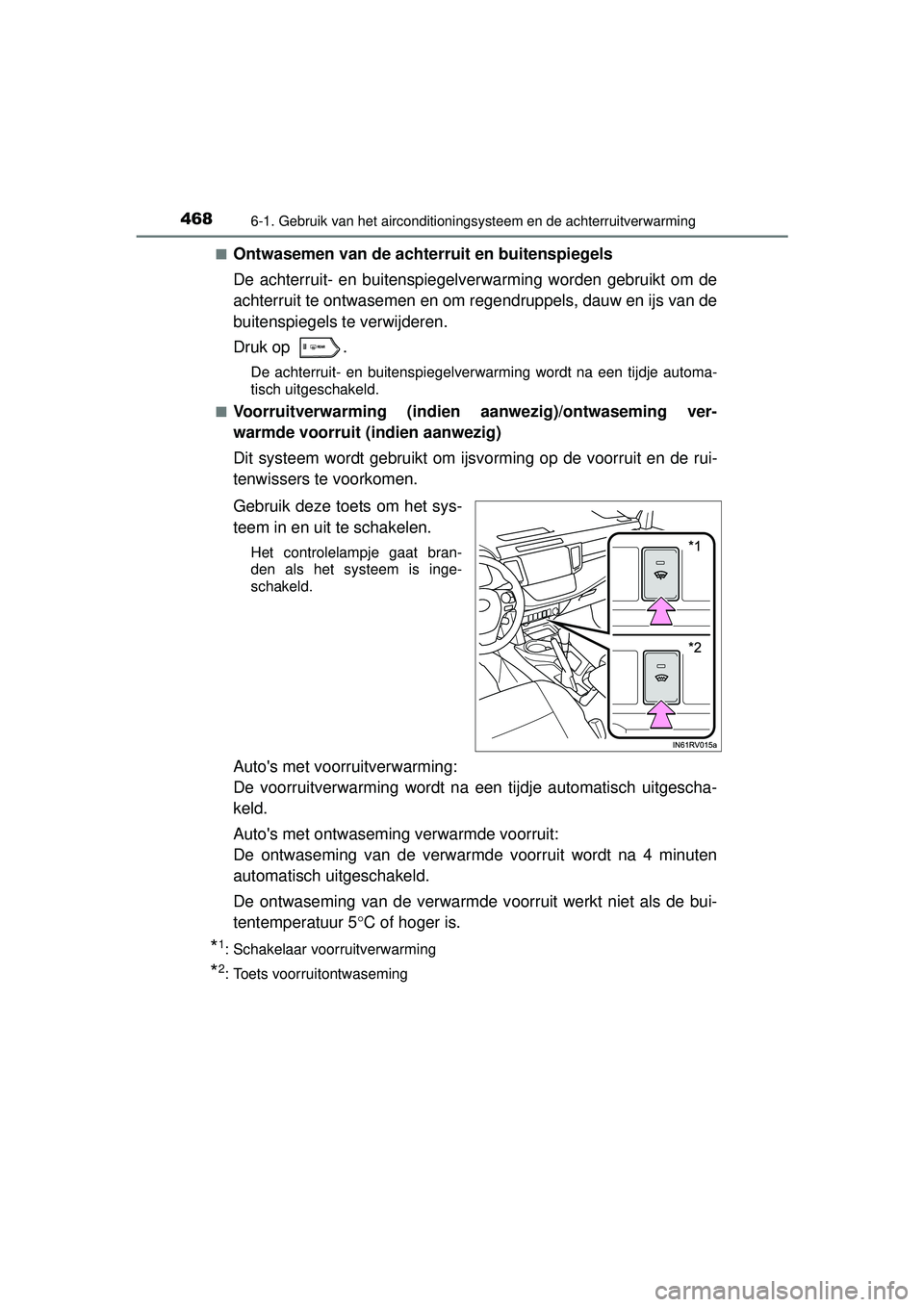

Ontwasemen van de achterruit en buitenspiegels
De achterruit- en buitenspiegelverwarming worden gebruikt om de
achterruit te ontwasemen en om regendruppels, dauw en ijs van de
buitenspiegels te verwijderen.
Druk op .
De achterruit- en buitenspiegelverwarming wordt na een tijdje automa-
tisch uitgeschakeld.
■
Voorruitverwarming (indien aanwezig)/ontwaseming ver-
warmde voorruit (indien aanwezig)
Dit systeem wordt gebruikt om ijsvorming op de voorruit en de rui-
tenwissers te voorkomen.
Gebruik deze toets om het sys-
teem in en uit te schakelen.
Het controlelampje gaat bran-
den als het systeem is inge-
schakeld.
Auto's met voorruitverwarming:
De voorruitverwarming wordt na een tijdje automatisch uitgescha-
keld.
Auto's met ontwaseming verwarmde voorruit:
De ontwaseming van de verwarmde voorruit wordt na 4 minuten
automatisch uitgeschakeld.
De ontwaseming van de verwarmde v oorruit werkt niet als de bui-
tentemperatuur 5 °C of hoger is.
*1: Schakelaar voorruitverwarming
*2: Toets voorruitontwaseming
RAV4_OM_OM42A45E_(EE).book Page 468 Tuesday, October 20, 2015 11:26 AM

4696-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
6
Voorzieningen in het interieur
RAV4_OM_OM42A45E_(EE)■

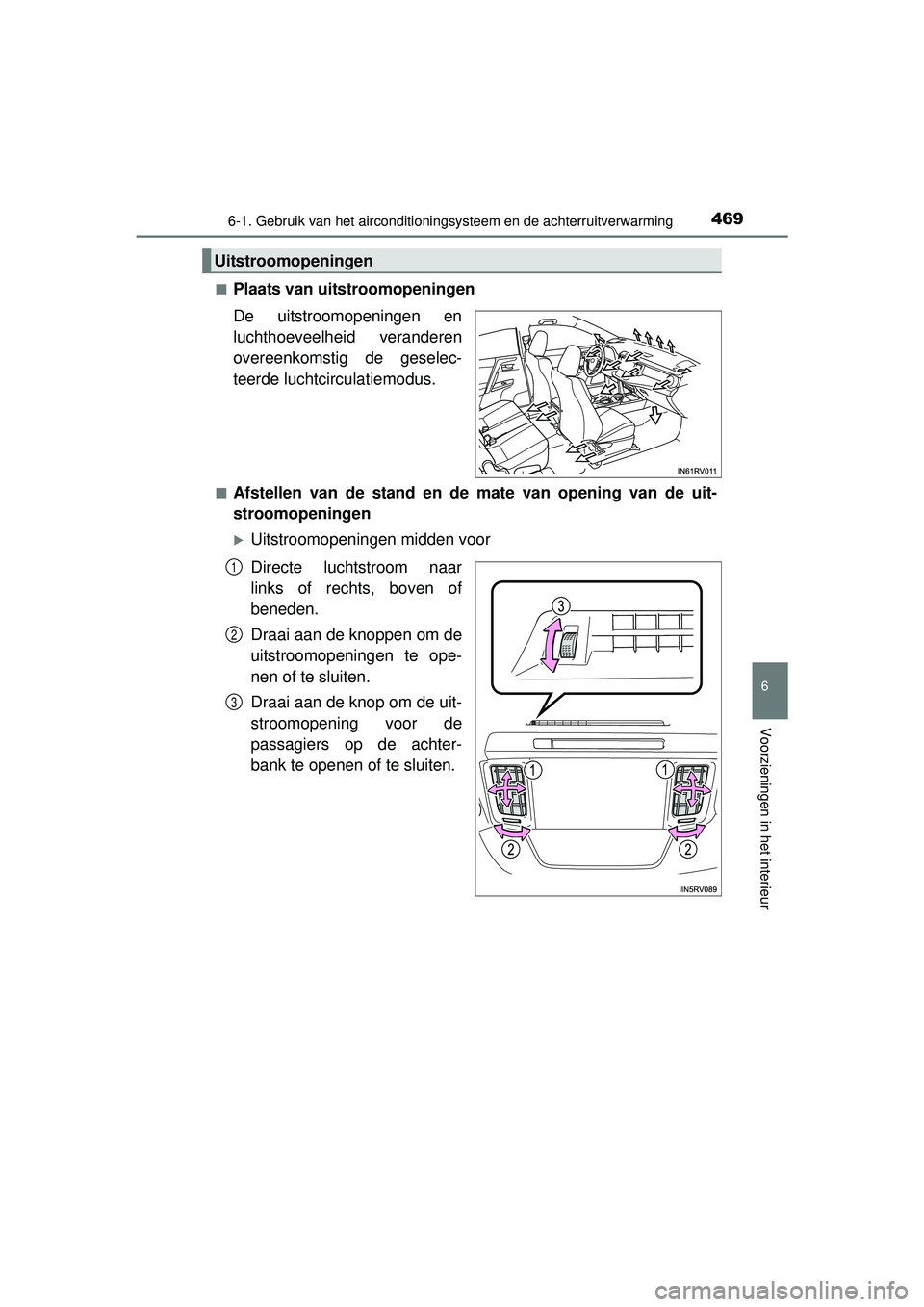

Plaats van uitstroomopeningen
De uitstroomopeningen en
luchthoeveelheid veranderen
overeenkomstig de geselec-
teerde luchtcirculatiemodus.
■Afstellen van de stand en de
mate van opening van de uit-
stroomopeningen
Uitstroomopeningen midden voor
Directe luchtstroom naar
links of rechts, boven of
beneden.
Draai aan de knoppen om de
uitstroomopeningen te ope-
nen of te sluiten.
Draai aan de knop om de uit-
stroomopening voor de
passagiers op de achter-
bank te openen of te sluiten.
Uitstroomopeningen
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 469 Tuesday, October 20, 2015 11:26 AM

4706-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
RAV4_OM_OM42A45E_(EE)

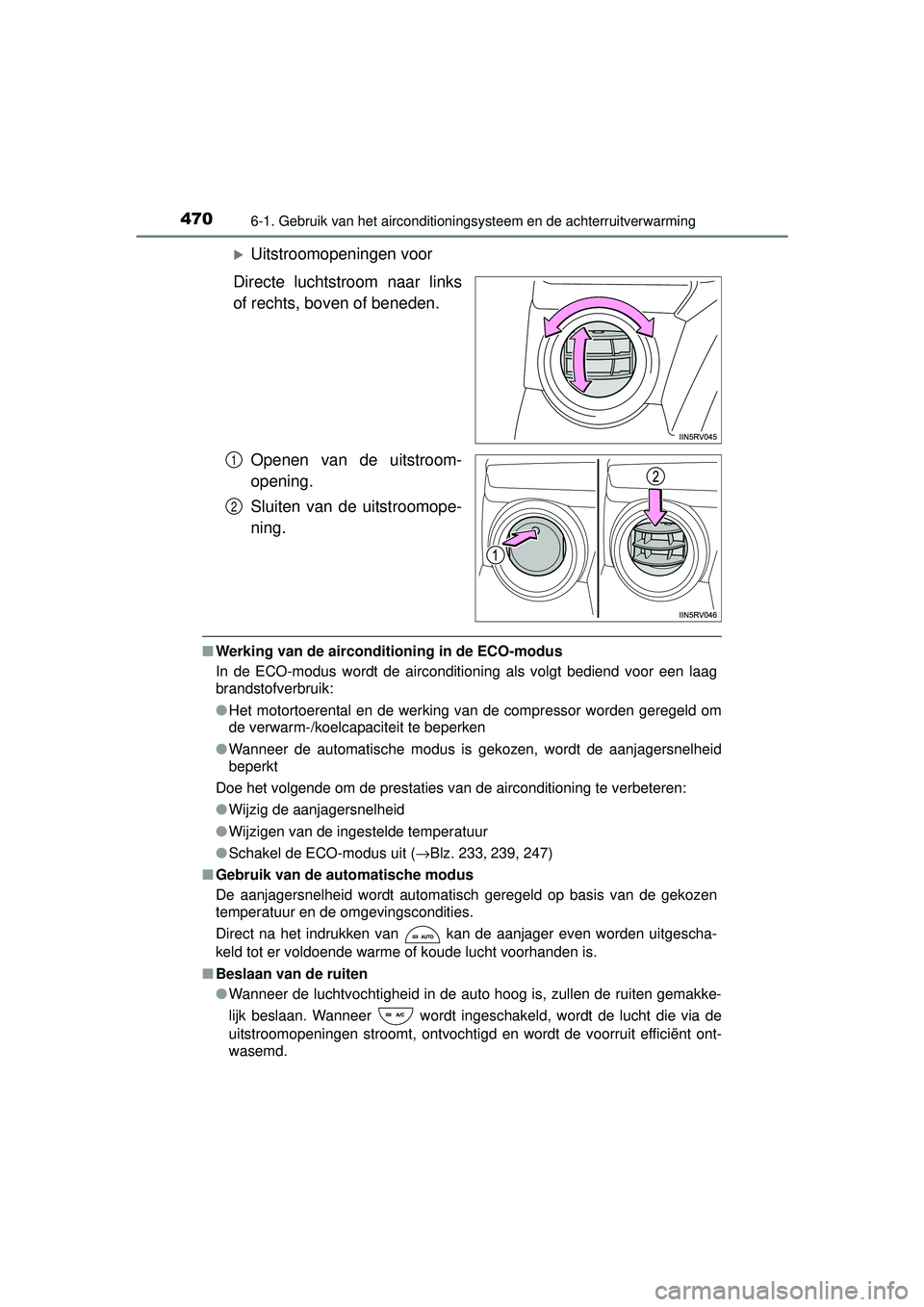

Uitstroomopeningen voor
Directe luchtstroom naar links
of rechts, boven of beneden.
Openen van de uitstroom-
opening.
Sluiten van de uitstroomope-
ning.
■Werking van de airconditioning in de ECO-modus
In de ECO-modus wordt de airconditioning als volgt bediend voor een laag
brandstofverbruik:
●Het motortoerental en de werking van de compressor worden geregeld om
de verwarm-/koelcapaciteit te beperken
● Wanneer de automatische modus is gekozen, wordt de aanjagersnelheid
beperkt
Doe het volgende om de prestaties van de airconditioning te verbeteren:
● Wijzig de aanjagersnelheid
● Wijzigen van de ingestelde temperatuur
● Schakel de ECO-modus uit ( →Blz. 233 , 239, 247)
■ Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch geregeld op basis van de gekozen
temperatuur en de omgevingscondities.
Direct na het indrukken van kan de aanjager even worden uitgescha-
keld tot er voldoende warme of koude lucht voorhanden is.
■ Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto hoog is, zullen de ruiten gemakke-
lijk beslaan. Wanneer wordt ingeschakeld, wordt de lucht die via de
uitstroomopeningen stroomt, ontvochtigd en wordt de voorruit efficiënt ont-
wasemd.
1
2
RAV4_OM_OM42A45E_(EE).book Page 470 Tuesday, October 20, 2015 11:26 AM

4716-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
6
Voorzieningen in het interieur
RAV4_OM_OM42A45E_(EE)●
Als u uitschakelt, zullen de ruiten mogelijk sneller beslaan.
● De ruiten zullen mogelijk beslaan als de recirculatiemodus is ingeschakeld.
■ Buitenlucht-/recirculatiemodus
●Zet bij het rijden op stoffige wegen, zoals in tunnels, of in druk verkeer de
luchttoevoertoets in de recirculatiemodus. Zo wordt voorkomen dat er bui-
tenlucht de auto in stroomt. Wanneer tijdens het koelen de recirculatiemo-
dus wordt ingeschakeld, wordt ook het interieur van de auto effectief
gekoeld.
● Mogelijk wordt de buitenlucht-/recirculatiemodus automatisch ingeschakeld
afhankelijk van de ingestelde temperatuur of de temperatuur in de auto.
■ Wanneer de buitentemperatuur laag is
De ontvochtigingsfunctie werkt mogelijk niet, zelfs niet wanneer de toets A/C
wordt ingedrukt.
■ Ontwaseming verwarmde voor ruit (indien aanwezig)
Als wordt geprobeerd om de ontwaseming van de verwarmde voorruit in te
schakelen terwijl de omgevingstemperatuur 5 °C of hoger is, knippert het con-
trolelampje in de toets voorruitontwaseming 5 maal. In dit geval werkt de ont-
waseming van de verwarmde voorruit niet.
■ Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmodus om frisse lucht binnen te
laten.
● Tijdens het gebruik kunnen verschillende geuren van binnen en buiten de
auto in het airconditioningsysteem terechtkomen. Dit kan tot gevolg hebben
dat de lucht die uit de uitstroomopeningen komt niet lekker ruikt.
● Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsysteem in de buitenluchtmodus te
zetten voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de aircondi- tioning in de automatische modus wordt ingeschakeld even vertraagd.
■ De airconditioning blijft in werking als de motor is uitgezet door het Stop
& Start-systeem (auto's met Stop & Start-systeem)
Als de motor wordt afgezet doordat het Stop & Start-systeem in werking is,
worden de koel-, verwarmings- en ontvochtigingsfuncties uitgeschakeld en
blaast het systeem alleen lucht die op kamertemperatuur is. Druk op de uit-
schakeltoets van het Stop & Start-systeem en gebruik het Stop & Start-sys-
teem niet om te voorkomen dat de airconditioning wordt uitgeschakeld.
■ Als de voorruit beslagen is en de mo tor is uitgezet door het Stop & Start-
systeem (auto's met St op & Start-systeem)
Druk op om de motor opnieuw te starten en de voorruit te ontwasemen.
Druk als de voorruit blijft beslaan op de uitschakeltoets van het Stop & Start-
systeem en gebruik het Stop & Start-systeem niet.
RAV4_OM_OM42A45E_(EE).book Page 471 Tuesday, October 20, 2015 11:26 AM

4726-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
RAV4_OM_OM42A45E_(EE)■
Wanneer er een geur vrijkomt uit de airconditioning als de motor is uit-
gezet door het Stop & Start-systeem (auto's met Stop & Start-systeem)
Druk op de uitschakeltoets van het Stop & Start-systeem om de motor weer te
starten.
■ Interieurfilter
→Blz. 558
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. de buitenlucht-/recirculatiemodus) kunnen worden gewij-
zigd. (Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 707)
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
● Gebruik
niet in combinatie met koele lucht bij zeer vochtig weer. Het
verschil tussen de buitentemperatuur en de temperatuur van de voorruit
zorgt ervoor dat de buitenkant van de voorruit beslaat, waardoor het zicht
wordt belemmerd.
■ Om brandwonden te voorkomen
● Raak het spiegeloppervlak van de buitenspiegels niet aan wanneer de
buitenspiegelverwarming is ingeschakeld.
● Auto's met voorruitverwarming: Raak het onderste deel van de voorruit en
de gedeeltes bij de voorstijlen niet aan wanneer de voorruitverwarming is
ingeschakeld.
● Auto's met ontwaseming verwarmde voorruit: Raak de voorruit en de
gedeeltes bij de voorstijlen niet aan wanneer de ontwaseming van de ver-
warmde voorruit is ingeschakeld.
OPMERKING
■ Voorkomen van ontlading van de accu
Laat de airconditioning niet langer ingeschakeld dan noodzakelijk is als de
motor niet draait.
● Plaats geen voorwerpen op het dash-
board die de uitstroomopeningen kun-
nen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.
RAV4_OM_OM42A45E_(EE).book Page 472 Tuesday, October 20, 2015 11:26 AM
