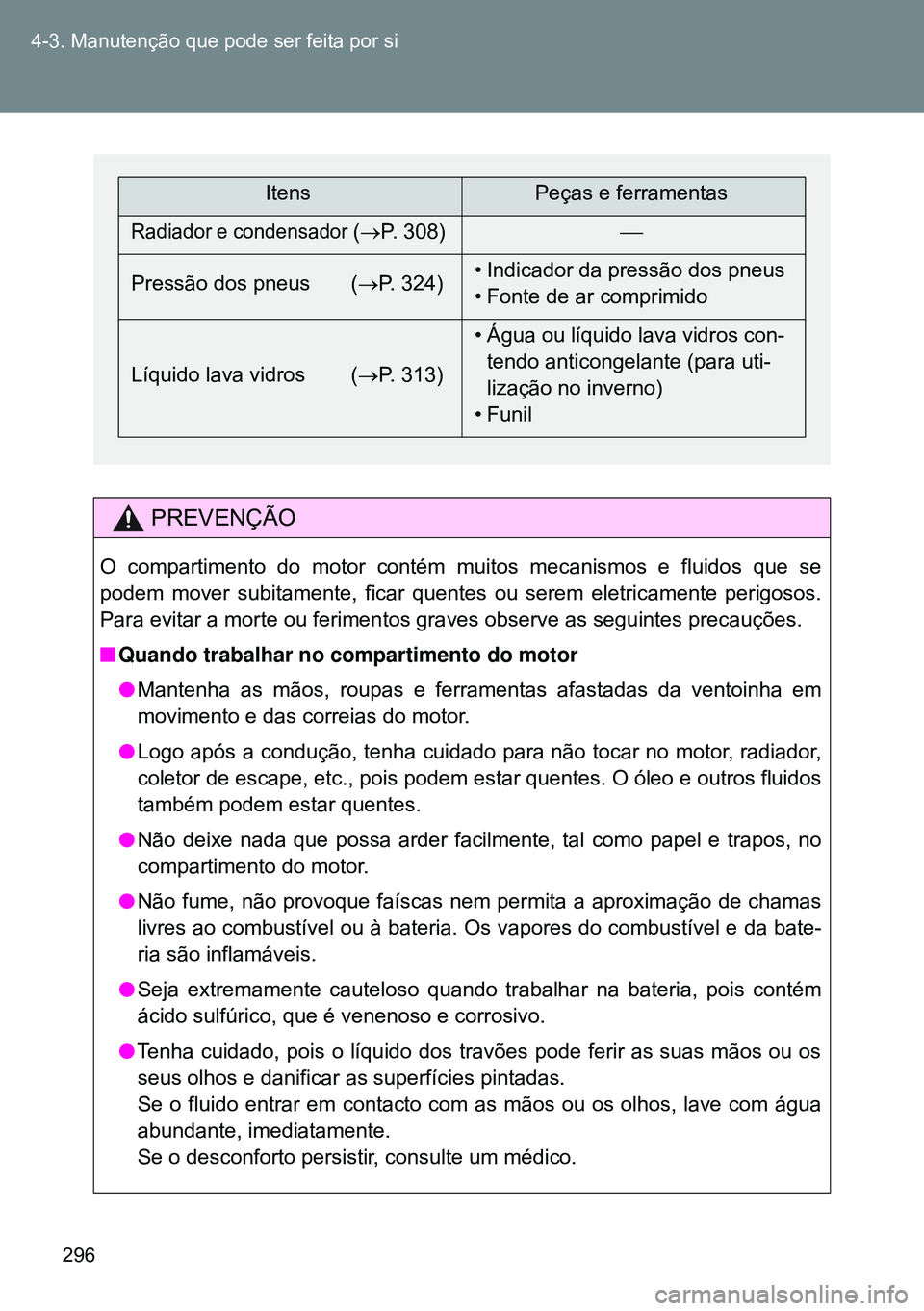

296 4-3. Manutenção que pode ser feita por si
PREVENÇÃO
O compartimento do motor contém muitos mecanismos e fluidos que se
podem mover subitamente, ficar quentes ou serem eletricamente perigosos.
Para evitar a morte ou ferimentos graves observe as seguintes precauções.
nQuando trabalhar no compartimento do motor
lMantenha as mãos, roupas e ferramentas afastadas da ventoinha em
movimento e das correias do motor.
lLogo após a condução, tenha cuidado para não tocar no motor, radiador,
coletor de escape, etc., pois podem estar quentes. O óleo e outros fluidos
também podem estar quentes.
lNão deixe nada que possa arder facilmente, tal como papel e trapos, no
compartimento do motor.
lNão fume, não provoque faíscas nem permita a aproximação de chamas
livres ao combustível ou à bateria. Os vapores do combustível e da bate-
ria são inflamáveis.
lSeja extremamente cauteloso quando trabalhar na bateria, pois contém
ácido sulfúrico, que é venenoso e corrosivo.
lTenha cuidado, pois o líquido dos travões pode ferir as suas mãos ou os
seus olhos e danificar as superfícies pintadas.
Se o fluido entrar em contacto com as mãos ou os olhos, lave com água
abundante, imediatamente.
Se o desconforto persistir, consulte um médico.
ItensPeças e ferramentas
Radiador e condensador (P. 308)
Pressão dos pneus (P. 324)• Indicador da pressão dos pneus
• Fonte de ar comprimido
Líquido lava vidros (P. 313)• Água ou líquido lava vidros con-
tendo anticongelante (para uti-
lização no inverno)
• Funil

297 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
PREVENÇÃO
nQuando trabalhar próximo das ventoinhas elétricas de arrefecimento
ou da grelha do radiador
Veículos sem sistema de chave inteligente para entrada e arranque: Cer-
tifique-se que o interruptor do motor está desligado. Com o interruptor do
motor na posição “ON”, as ventoinhas de arrefecimento podem entrar em
funcionamento automaticamente, se o sistema de ar condicionado estiver
ligado e/ou se a temperatura do líquido de refrigeração do motor for
elevada. (P. 308)
Veículos com sistema de chave inteligente para entrada e arranque: Cer-
tifique-se que o interruptor “ENGINE START STOP” está desligado. Com o
interruptor “ENGINE START STOP” no modo IGNITION ON, as ventoinhas
de arrefecimento podem, entrar em funcionamento automaticamente, se o
sistema de ar condicionado estiver ligado e/ou se a temperatura do líquido
de refrigeração do motor for elevada. (P. 308)
nÓculos protetores
Utilize óculos protetores para evitar que impurezas, spray de fluidos, etc.,
atinjam os seus olhos.
ATENÇÃO
nSe retirar o filtro de ar
Conduzir sem filtro de ar pode causar desgaste excessivo ao motor devido
às impurezas no ar.
nSe o nível do óleo dos travões estiver baixo ou elevado
É normal que o nível do óleo dos travões desça ligeiramente à medida que
os calços de travões se desgastam ou quando o nível do óleo no acumula-
dor é elevado.
Se o reservatório necessitar de ser reabastecido frequentemente, tal pode
indicar um problema sério.

298
4-3. Manutenção que pode ser feita por si
Capot
Liberte o trinco no interior do veículo para abrir o capot.
Puxe a alavanca de desblo-
queio do capot.
O capot levantará ligeiramente.
Empurre a alavanca auxiliar
para a esquerda e levante o
capot.
Segure o capot aberto intro-
duzindo o tirante de suporte
no orifício.
PASSO1
PASSO2
PASSO3

299 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
PREVENÇÃO
nVerificação antes da condução
Verifique se o capot fica completamente fechado e trancado.
Se o capot não ficar devidamente trancado, pode abrir-se enquanto o veí-
culo estiver em movimento e causar um acidente, podendo resultar em
morte ou ferimentos graves.
ATENÇÃO
nQuando abrir o capot
lNão levante nem opere os limpa-vidros. Se o fizer, os limpa-vidros podem
entrar em contacto com o capot e riscá-lo.
lTenha cuidado ao abrir o capot em dias ventosos, uma vez que o vento
forte pode fazê-lo fechar de repente.
lNão coloque quaisquer acessórios exceto produtos genuínos Toyota
sobre o capot. O peso adicional sobre o capot pode tornar-se excessivo
para ser suportado pelo tirante de suporte, quando o capot estiver aberto.
nQuando fechar o capot
Não aplique peso ou força excessivos ao fechar o capot porque fazê-lo
pode resultar em danos.

300
4-3. Manutenção que pode ser feita por si
Posicionar um macaco de chão
Quando levantar o seu veículo com um macaco de chão, posicione o
macaco corretamente. O posicionamento incorreto pode danificar o
veículo e causar ferimentos.
nÀ frente
nAtrás

301 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
PREVENÇÃO
nQuando levantar o seu veículo
Assegure-se que observa as seguintes precauções para reduzir a possibili-
dade de morte ou ferimentos graves:
lQuando utilizar um macaco de chão, siga as instruções do manual forne-
cido com o macaco.
lNão utilize o macaco fornecido com o seu veículo.
lNão coloque nenhuma parte do seu corpo debaixo do veículo quando
este é suportado apenas pelo macaco de chão.
lUtilize sempre um macaco de chão e/ou um macaco hidráulico para
automóveis em superfícies sólidas lisas e niveladas.
lNão ponha o motor em funcionamento enquanto o veículo estiver apoiado
no macaco de chão.
lPare o veículo num piso firme e nivelado, aplique firmemente o travão de
estacionamento, coloque a alavanca de velocidades em P (veículos com
caixa de velocidades automática) ou R (veículos com caixa de veloci-
dades manual).
lCertifique-se que coloca o macaco de chão no ponto adequado.
Elevar o veículo com um macaco de chão mal posicionado irá danificar o
veículo e pode provocar a queda do veículo do macaco de chão.
lNão levante o veículo com alguém no seu interior.
lQuando levantar o veículo, não coloque qualquer objeto sobre ou sob o
macaco de chão.
lQuando elevar o veículo, certifique-se que existe espaço circundante sufi-
ciente. A posição do veículo pode mudar ligeiramente quando levantado.
lLevante o veículo utilizando um
macaco de chão como o ilustrado na
figura.

302
4-3. Manutenção que pode ser feita por si
Compar timento do motor
*: Para veículos de volante à direita: Localização no lado oposto do com-
partimento do motor.
Bateria* (P. 309)
Vareta indicadora do nível de
óleo do motor (P. 303)
Tampão do bocal de
enchimento de
óleo do motor (P. 304)
Reservatório do
líquido lava vidros (P. 313)Ventoinhas elétricas de
arrefecimento
Condensador (se equipado)
(P. 308)
Radiador (P. 308)
Reservatório do líquido de
refrigeração do motor
(P. 306)
Caixa de fusíveis (P. 336)

303 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Óleo do motor
Com o motor à temperatura normal de funcionamento e desligado,
verifique o nível do óleo através da vareta.
nVerificação do nível do óleo do motor
Estacione o veículo num local nivelado. Depois de aquecer o
motor e de o desligar, aguarde mais de cinco minutos para
que o óleo escorra para a parte inferior do motor.
Com um pano na extremidade,
puxe a vareta para fora.
Limpe a vareta.
Volte a introduzir a vareta completamente.
Com um pano na extremidade, puxe a vareta para fora e ve-
rifique o nível do óleo.
Quando verificar o óleo, observe ambos os lados da vareta e use a
medida inferior para determinar o nível de óleo.
Limpe a vareta e volte a introduzi-la, completamente.
Baixo
Cheio
STEP 1 PASSO1
PASSO2
STEP 3 PASSO3
STEP 4 PASSO4
STEP 5 PASSO5
STEP 6 PASSO6
