6179-1. Caractéristiques
AVENSIS_OM_OM20C21K_(EK)
9
Caractéristiques du véhicule
La quantité de liquide représente la quantité de référence. Si un remplace-
ment est nécessaire, adressez-vous à un concessionnaire ou à un réparateur
Toyota agréé, ou à tout autre professionnel dûment qualifié et équipé.

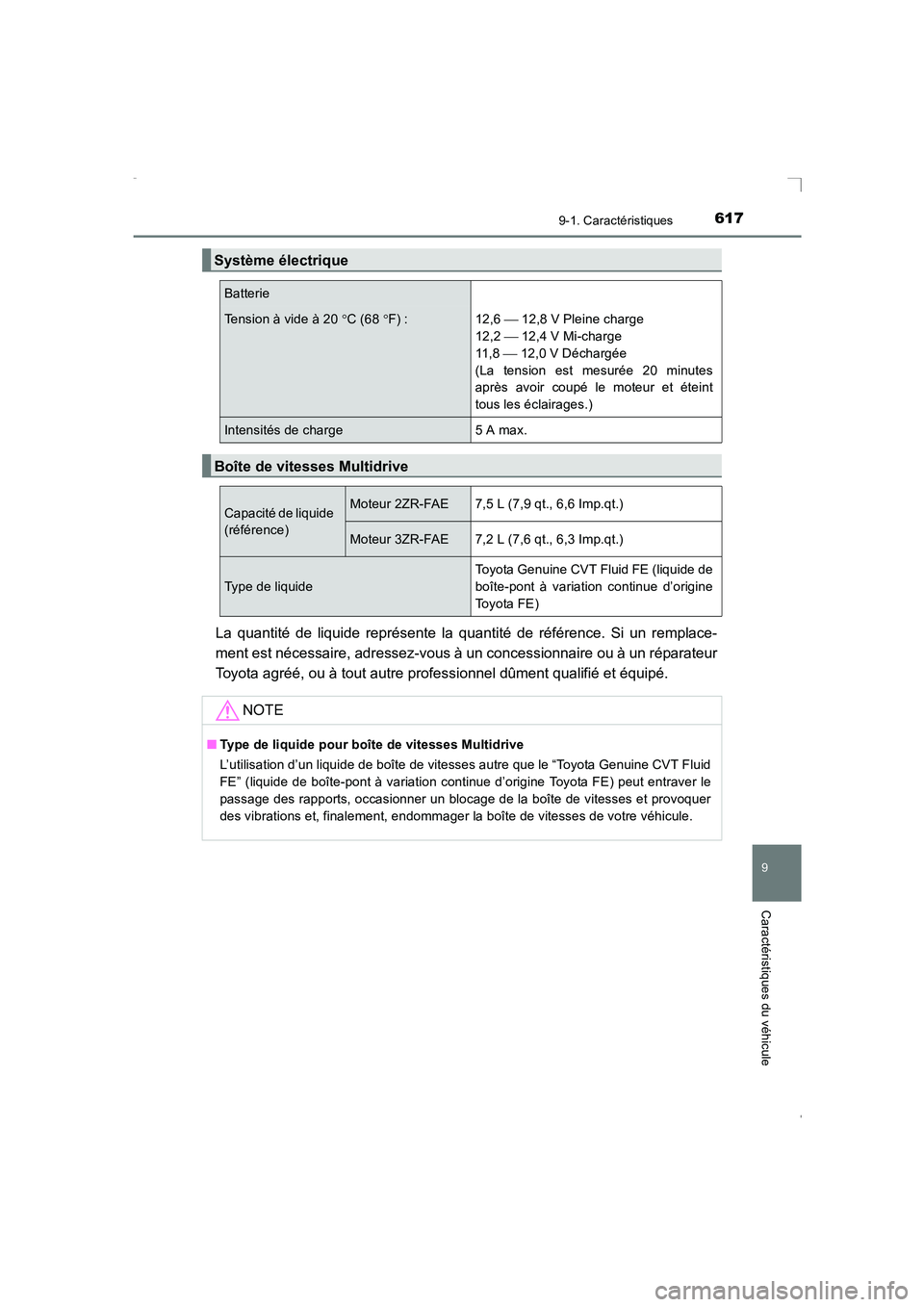

Système électrique
Batterie
Tension à vide à 20 °C (68 °F) : 12,6  12,8 V Pleine charge
12,2  12,4 V Mi-charge
11 , 8  12,0 V Déchargée
(La tension est mesurée 20 minutes
après avoir coupé le moteur et éteint
tous les éclairages.)
Intensités de charge 5 A max.
Boîte de vitesses Multidrive
Capacité de liquide
(référence)Moteur 2ZR-FAE7,5 L (7,9 qt., 6,6 Imp.qt.)
Moteur 3ZR-FAE7,2 L (7,6 qt., 6,3 Imp.qt.)
Type de liquide
Toyota Genuine CVT Fluid FE (liquide de
boîte-pont à variation continue d’origine
Toyota FE)
NOTE
■ Type de liquide pour boîte de vitesses Multidrive
L’utilisation d’un liquide de boîte de vitesses autre que le “Toyota Genuine CVT Fluid
FE” (liquide de boîte-pont à variation continue d’origine Toyota FE) peut entraver le
passage des rapports, occasionner un blocage de la boîte de vitesses et provoquer
des vibrations et, finalement, endommager la boîte de vitesses de votre véhicule.
AVENSIS_OM_OM20C21K_(EK).book Page 617 Tuesday, February 24, 2015 5:31 PM

6189-1. Caractéristiques
AVENSIS_OM_OM20C21K_(EK)

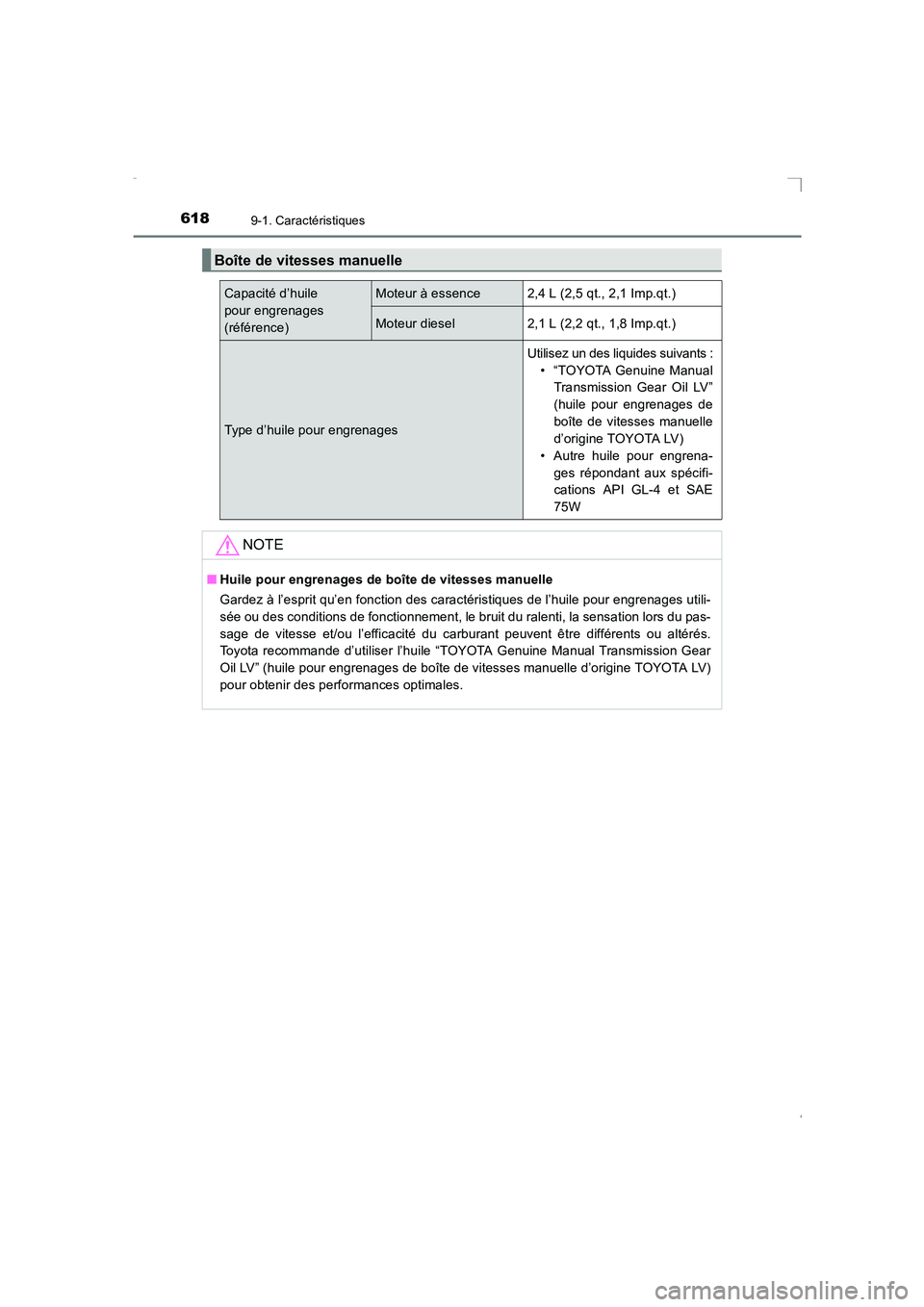

Boîte de vitesses manuelle
Capacité d’huile
pour engrenages
(référence)Moteur à essence2,4 L (2,5 qt., 2,1 Imp.qt.)
Moteur diesel2,1 L (2,2 qt., 1,8 Imp.qt.)
Type d’huile pour engrenages
Utilisez un des liquides suivants :• “TOYOTA Genuine ManualTransmission Gear Oil LV”
(huile pour engrenages de
boîte de vitesses manuelle
d’origine TOYOTA LV)
• Autre huile pour engrena- ges répondant aux spécifi-
cations API GL-4 et SAE
75W
NOTE
■Huile pour engrenages de boîte de vitesses manuelle
Gardez à l’esprit qu’en fonction des caractéristiques de l’huile pour engrenages utili-
sée ou des conditions de fonctionnement, le bruit du ralenti, la sensation lors du pas-
sage de vitesse et/ou l’efficacité du carburant peuvent être différents ou altérés.
Toyota recommande d’utiliser l’huile “TOYOTA Genuine Manual Transmission Gear
Oil LV” (huile pour engrenages de boîte de vitesses manuelle d’origine TOYOTA LV)
pour obtenir des performances optimales.
AVENSIS_OM_OM20C21K_(EK).book Page 618 Friday, February 6, 20 15 6:46 PM

6199-1. Caractéristiques
AVENSIS_OM_OM20C21K_(EK)
9
Caractéristiques du véhicule
* : Dégagement minimum lorsque la pédale est enfoncée avec une force de 294 N(30 kgf, 66 lbf) lorsque le moteur fonctionne

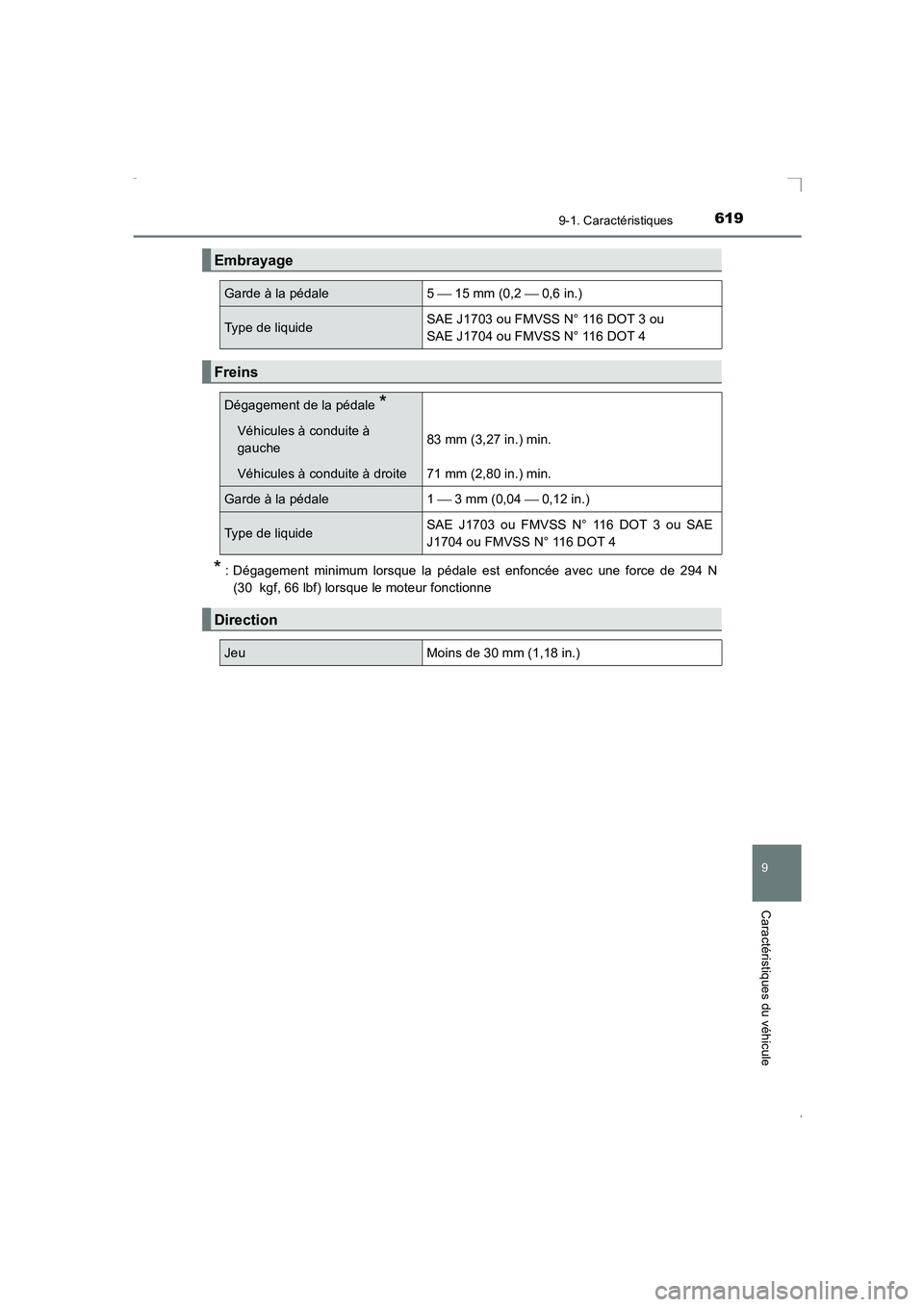

Embrayage
Garde à la pédale5  15 mm (0,2  0,6 in.)
Type de liquideSAE J1703 ou FMVSS N° 116 DOT 3 ou
SAE J1704 ou FMVSS N° 116 DOT 4
Freins
Dégagement de la pédale *
Véhicules à conduite à
gauche 83 mm (3,27 in.) min.
Véhicules à conduite à droite 71 mm (2,80 in.) min.
Garde à la pédale 1
 3 mm (0,04  0,12 in.)
Type de liquide SAE J1703 ou FMVSS N° 116 DOT 3 ou SAE
J1704 ou FMVSS N° 116 DOT 4
Direction
JeuMoins de 30 mm (1,18 in.)
AVENSIS_OM_OM20C21K_(EK).book Page 619 Friday, February 6, 20
15 6:46 PM

6209-1. Caractéristiques
AVENSIS_OM_OM20C21K_(EK)
X225/45R18 95W
X215/55R17 94W

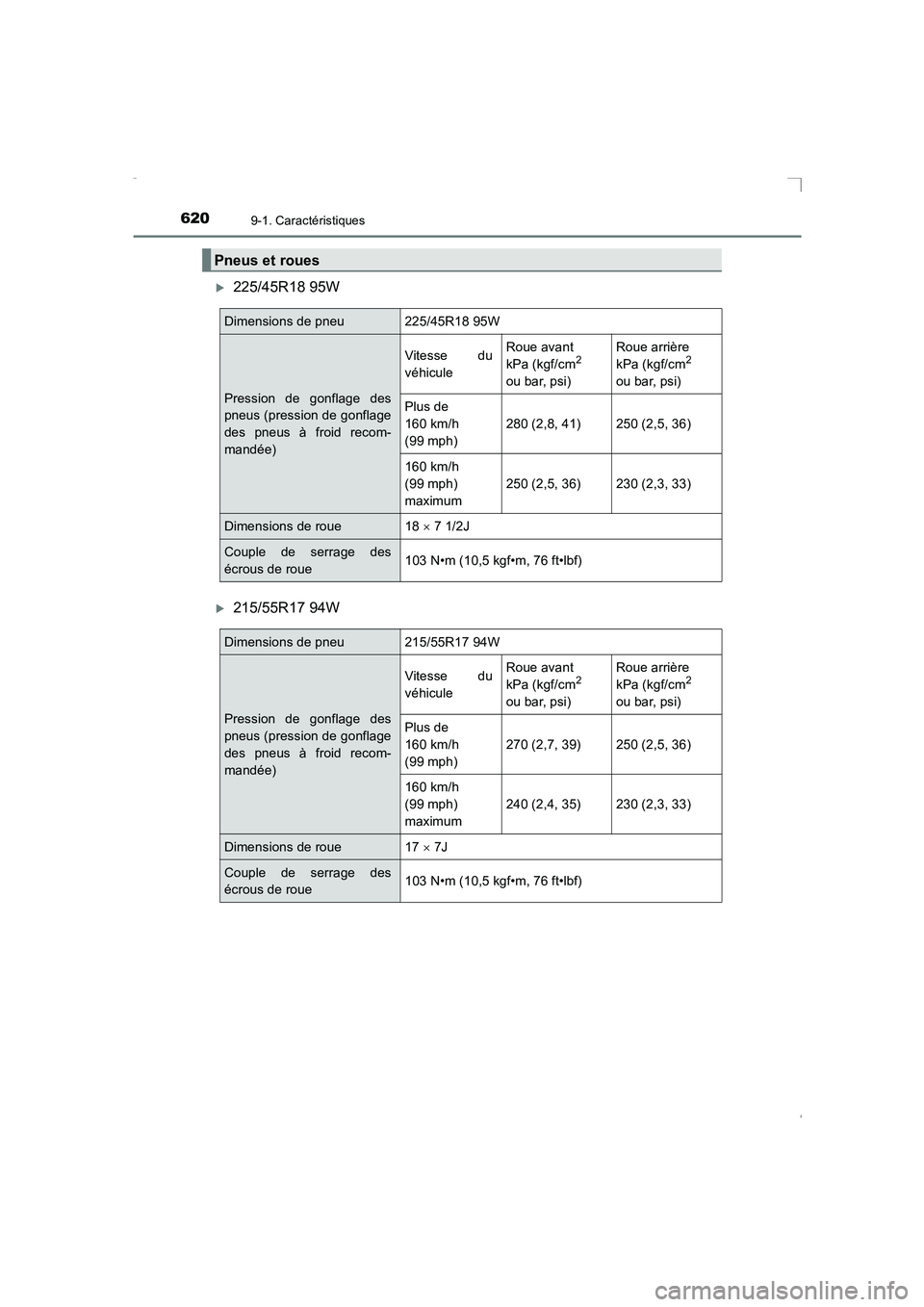

Pneus et roues
Dimensions de pneu 225/45R18 95W
Pression de gonflage des
pneus (pression de gonflage
des pneus à froid recom-
mandée)Vitesse du
véhicule
Roue avant
kPa (kgf/cm
2
ou bar, psi) Roue arrière
kPa (kgf/cm2
ou bar, psi)
Plus de
160 km/h
(99 mph) 280 (2,8, 41) 250 (2,5, 36)
160 km/h
(99 mph)
maximum 250 (2,5, 36) 230 (2,3, 33)
Dimensions de roue 18
× 7 1/2J
Couple de serrage des
écrous de roue 103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneu 215/55R17 94W
Pression de gonflage des
pneus (pression de gonflage
des pneus à froid recom-
mandée)Vitesse du
véhicule
Roue avant
kPa (kgf/cm
2
ou bar, psi) Roue arrière
kPa (kgf/cm2
ou bar, psi)
Plus de
160 km/h
(99 mph) 270 (2,7, 39) 250 (2,5, 36)
160 km/h
(99 mph)
maximum 240 (2,4, 35) 230 (2,3, 33)
Dimensions de roue 17
× 7J
Couple de serrage des
écrous de roue 103 N•m (10,5 kgf•m, 76 ft•lbf)
AVENSIS_OM_OM20C21K_(EK).book Page 620 Friday, February 6, 20
15 6:46 PM

6219-1. Caractéristiques
AVENSIS_OM_OM20C21K_(EK)
9
Caractéristiques du véhicule
X205/60R16 92V (moteur diesel)
X205/60R16 92V (moteur à essence)
Dimensions de pneu 205/60R16 92V
Pression de gonflage des
pneus (pression de gonflage
des pneus à froid recom-
mandée)Vitesse du
véhicule
Roue avant
kPa (kgf/cm
2
ou bar, psi) Roue arrière
kPa (kgf/cm2
ou bar, psi)
Plus de
160 km/h
(99 mph) 270 (2,7, 39) 250 (2,5, 36)
160 km/h
(99 mph)
maximum
250 (2,5, 36) 230 (2,3, 33)
Dimensions de roue 16 × 6 1/2J
Couple de serrage des
écrous de roue 103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneu 205/60R16 92V
Pression de gonflage des
pneus (pression de gonflage
des pneus à froid recom-
mandée)Vitesse du
véhicule
Roue avant
kPa (kgf/cm
2
ou bar, psi) Roue arrière
kPa (kgf/cm2
ou bar, psi)
Plus de
160 km/h
(99 mph) 270 (2,7, 39) 250 (2,5, 36)
160 km/h
(99 mph)
maximum 240 (2,4, 35) 220 (2,2, 32)
Dimensions de roue 16
× 6 1/2J
Couple de serrage des
écrous de roue 103 N•m (10,5 kgf•m, 76 ft•lbf)
AVENSIS_OM_OM20C21K_(EK).book Page 621 Friday, February 6, 20
15 6:46 PM

6229-1. Caractéristiques
AVENSIS_OM_OM20C21K_(EK)

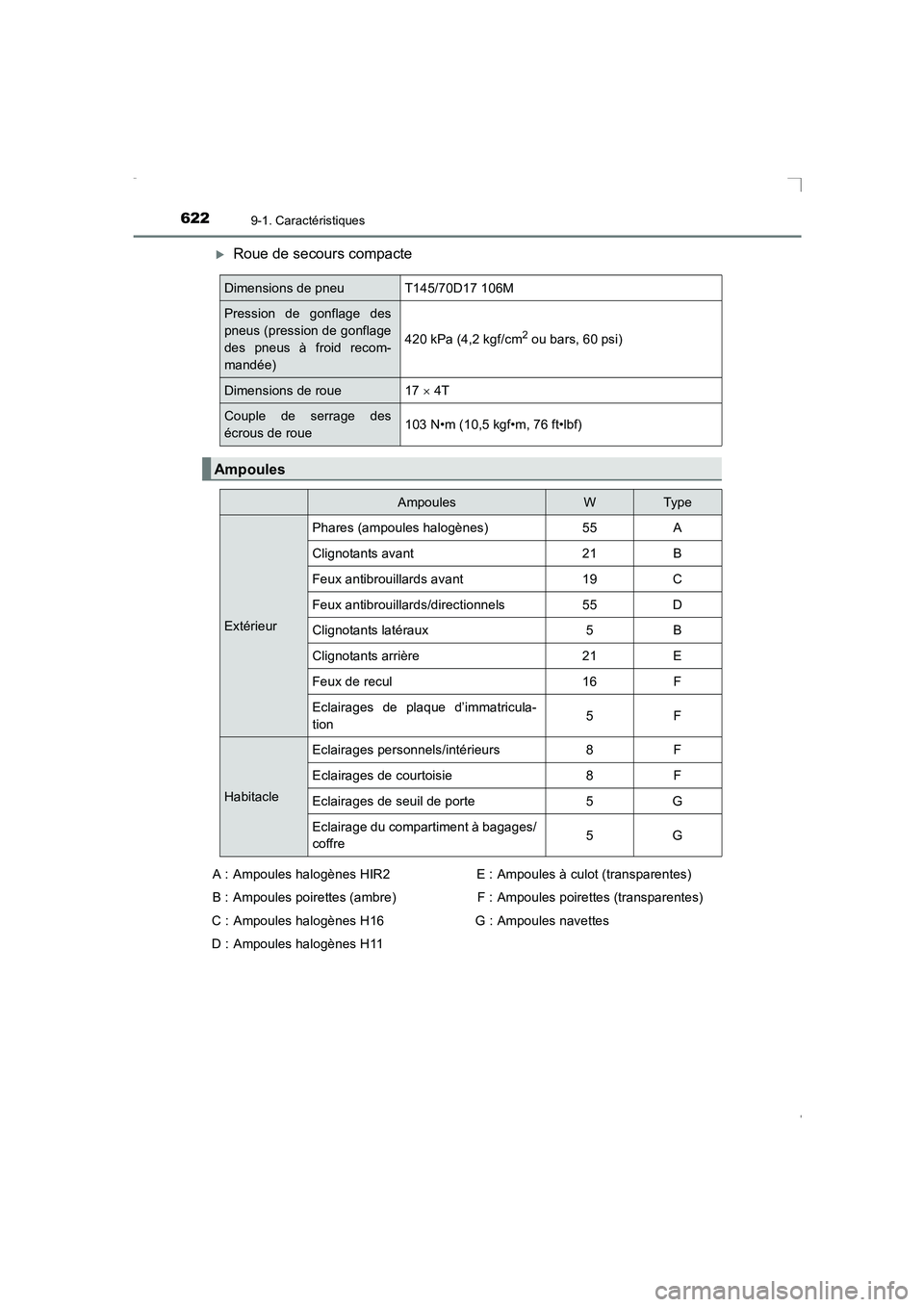

XRoue de secours compacte
Dimensions de pneu T145/70D17 106M
Pression de gonflage des
pneus (pression de gonflage
des pneus à froid recom-
mandée)420 kPa (4,2 kgf/cm
2 ou bars, 60 psi)
Dimensions de roue 17
× 4T
Couple de serrage des
écrous de roue 103 N•m (10,5 kgf•m, 76 ft•lbf)
Ampoules
AmpoulesWTy p e
ExtérieurPhares (ampoules halogènes) 55 A
Clignotants avant 21 B
Feux antibrouillards avant 19 C
Feux antibrouillards/directionnels 55 D
Clignotants latéraux 5 B
Clignotants arrière 21 E
Feux de recul 16 F
Eclairages de plaque d’immatricula-
tion
5F
HabitacleEclairages personnels/intérieurs 8 F
Eclairages de courtoisie 8 F
Eclairages de seuil de porte 5 G
Eclairage du compartiment à bagages/
coffre
5G
A : Ampoules halogènes HIR2
B : Ampoules poirettes (ambre)
C : Ampoules halogènes H16
D : Ampoules halogènes H11 E : Ampoules à culot (transparentes)
F : Ampoules poirettes (transparentes)
G : Ampoules navettes
AVENSIS_OM_OM20C21K_(EK).book Page 622 Friday, February 6, 20 15 6:46 PM

6239-1. Caractéristiques
AVENSIS_OM_OM20C21K_(EK)
9
Caractéristiques du véhicule

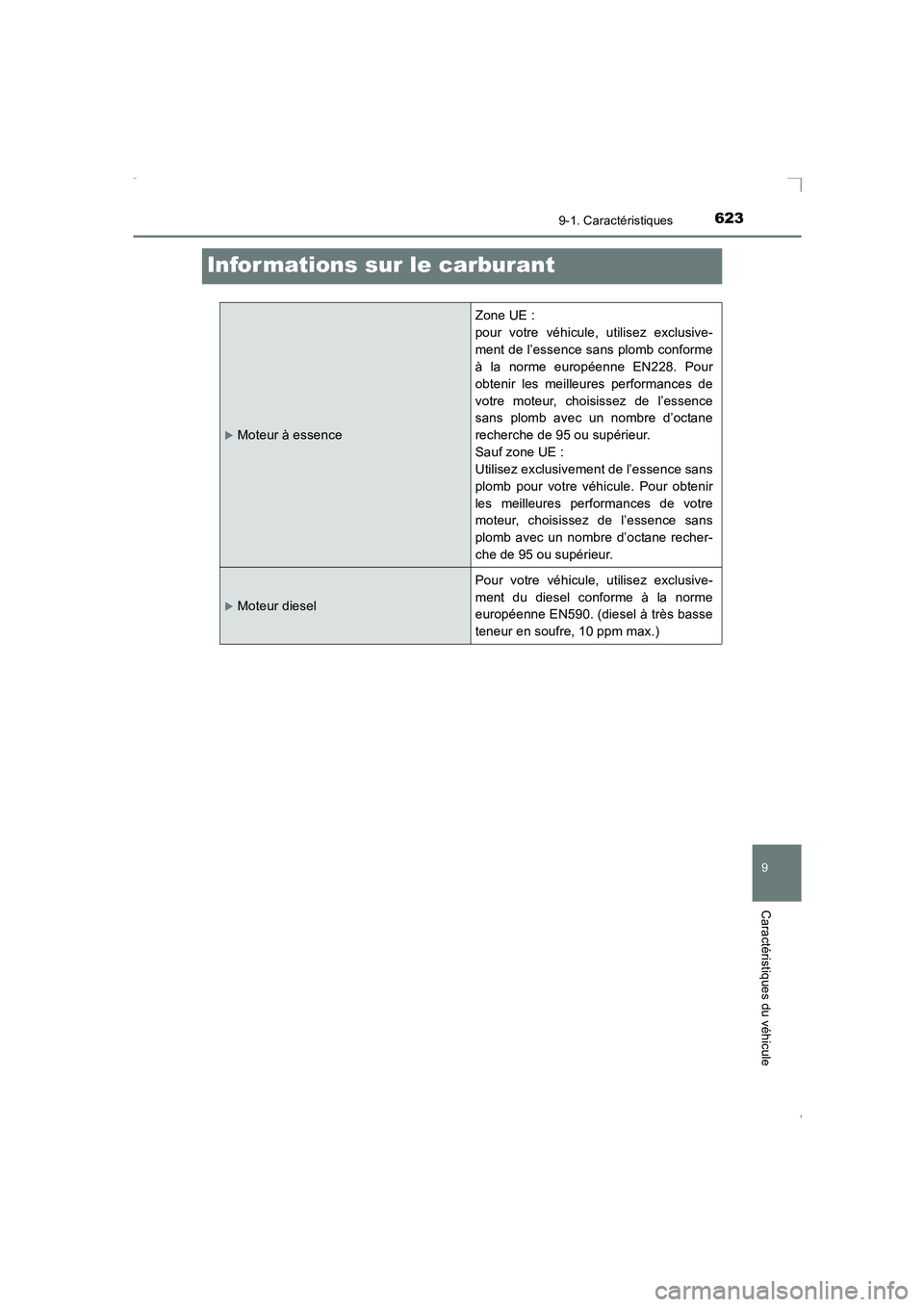

Infor mations sur le carburant
XMoteur à essence
Zone UE :
pour votre véhicule, utilisez exclusive-
ment de l’essence sans plomb conforme
à la norme européenne EN228. Pour
obtenir les meilleures performances de
votre moteur, choisissez de l’essence
sans plomb avec un nombre d’octane
recherche de 95 ou supérieur.
Sauf zone UE :
Utilisez exclusivement de l’essence sans
plomb pour votre véhicule. Pour obtenir
les meilleures performances de votre
moteur, choisissez de l’essence sans
plomb avec un nombre d’octane recher-
che de 95 ou supérieur.
XMoteur diesel
Pour votre véhicule, utilisez exclusive-
ment du diesel conforme à la norme
européenne EN590. (diesel à très basse
teneur en soufre, 10 ppm max.)
AVENSIS_OM_OM20C21K_(EK).book Page 623 Friday, February 6, 2015 6:46 PM

6249-1. Caractéristiques
AVENSIS_OM_OM20C21K_(EK)

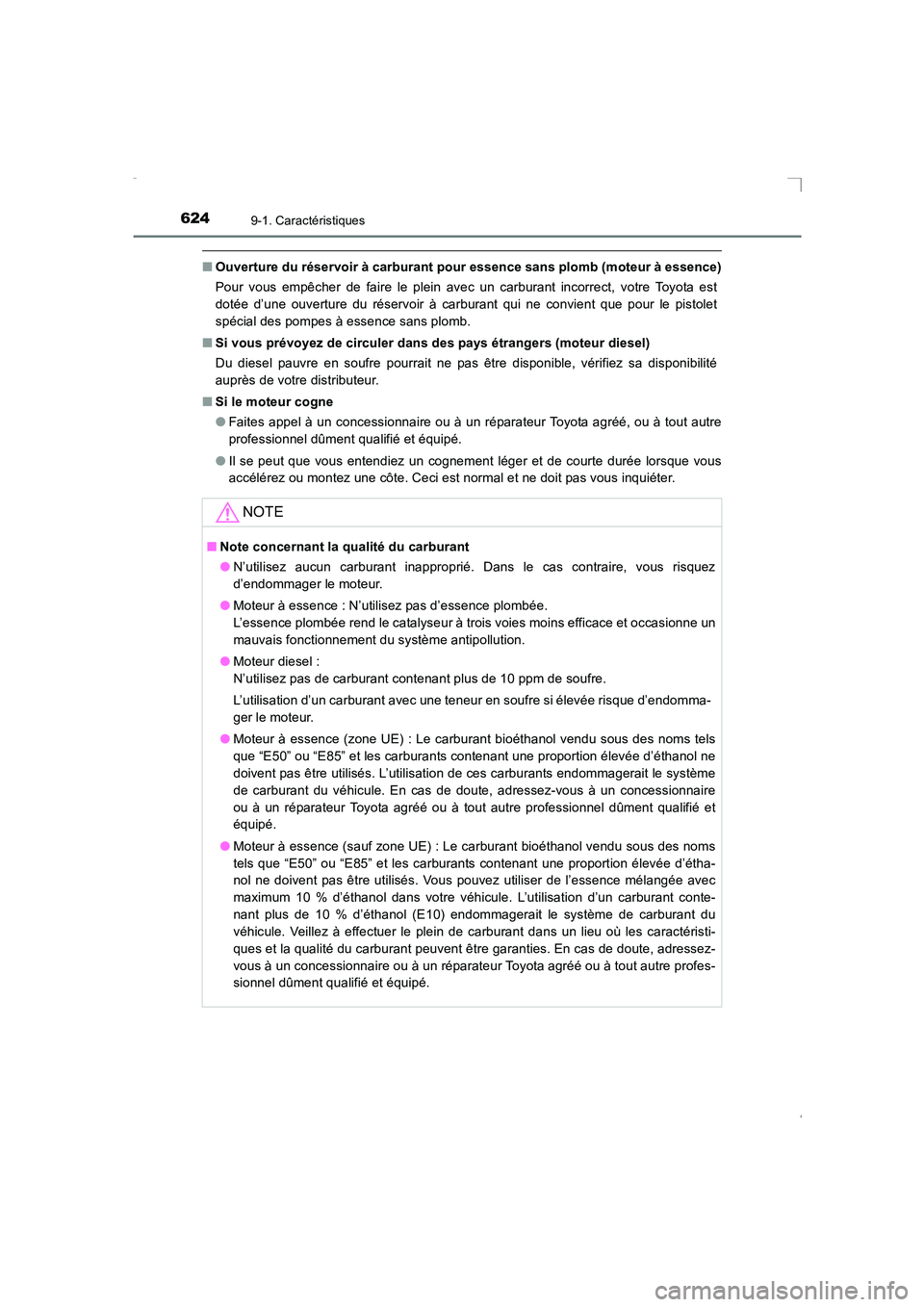

■Ouverture du réservoir à carburant pour essence sans plomb (moteur à essence)
Pour vous empêcher de faire le plein avec un carburant incorrect, votre Toyota est
dotée d’une ouverture du réservoir à carburant qui ne convient que pour le pistolet
spécial des pompes à essence sans plomb.
■ Si vous prévoyez de circuler dans des pays étrangers (moteur diesel)
Du diesel pauvre en soufre pourrait ne pas être disponible, vérifiez sa disponibilité
auprès de votre distributeur.
■ Si le moteur cogne
●Faites appel à un concessionnaire ou à un réparateur Toyota agréé, ou à tout autre
professionnel dûment qualifié et équipé.
● Il se peut que vous entendiez un cognement léger et de courte durée lorsque vous
accélérez ou montez une côte. Ceci est normal et ne doit pas vous inquiéter.
NOTE
■Note concernant la qualité du carburant
●N’utilisez aucun carburant inapproprié. Dans le cas contraire, vous risquez
d’endommager le moteur.
● Moteur à essence : N’utilisez pas d’essence plombée.
L’essence plombée rend le catalyseur à trois voies moins efficace et occasionne un
mauvais fonctionnement du système antipollution.
● Moteur diesel :
N’utilisez pas de carburant contenant plus de 10 ppm de soufre.
L’utilisation d’un carburant avec une teneur en soufre si élevée risque d’endomma-
ger le moteur.
● Moteur à essence (zone UE) : Le carburant bioéthanol vendu sous des noms tels
que “E50” ou “E85” et les carburants contenant une proportion élevée d’éthanol ne
doivent pas être utilisés. L’utilisation de ces carburants endommagerait le système
de carburant du véhicule. En cas de doute, adressez-vous à un concessionnaire
ou à un réparateur Toyota agréé ou à tout autre professionnel dûment qualifié et
équipé.
● Moteur à essence (sauf zone UE) : Le carburant bioéthanol vendu sous des noms
tels que “E50” ou “E85” et les carburants contenant une proportion élevée d’étha-
nol ne doivent pas être utilisés. Vous pouvez utiliser de l’essence mélangée avec
maximum 10 % d’éthanol dans votre véhicule. L’utilisation d’un carburant conte-
nant plus de 10 % d’éthanol (E10) endommagerait le système de carburant du
véhicule. Veillez à effectuer le plein de carburant dans un lieu où les caractéristi-
ques et la qualité du carburant peuvent être garanties. En cas de doute, adressez-
vous à un concessionnaire ou à un réparateur Toyota agréé ou à tout autre profes-
sionnel dûment qualifié et équipé.
