4897-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
7
Entretien et soins
XPanneau d’instruments côté conducteur : boîte à fusibles de type B (véhi-
cules à conduite à gauche)
Retirez le vide-poches.
XPanneau d’instruments côté passager : boîte à fusibles de type A (véhicu-
les à conduite à droite)
Retirez le cache.
Retirez le couvercle.
AVENSIS_OM_OM20C21K_(EK).book Page 489 Friday, February 6, 20 15 6:46 PM

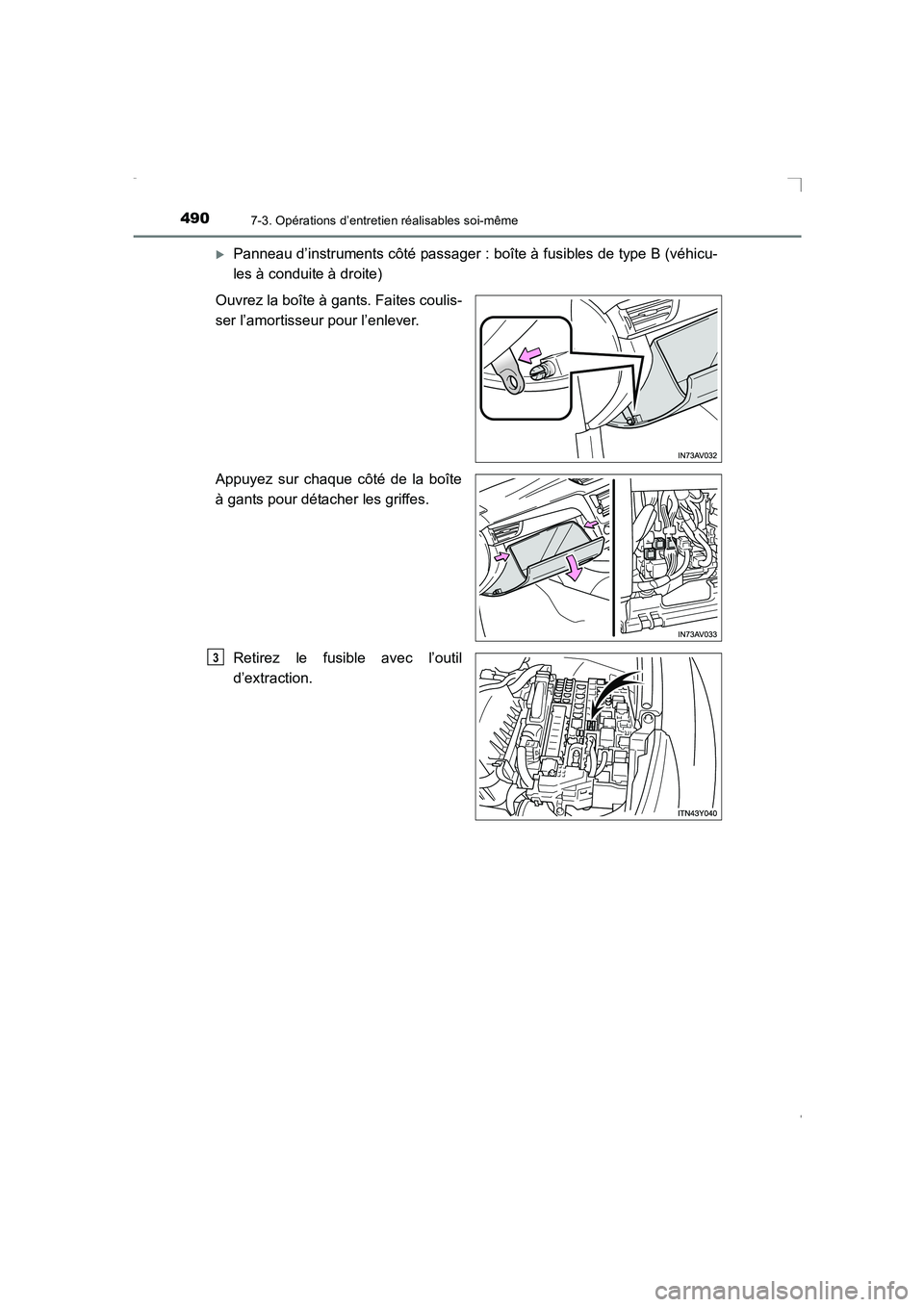

4907-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
XPanneau d’instruments côté passager : boîte à fusibles de type B (véhicu-
les à conduite à droite)
Ouvrez la boîte à gants. Faites coulis-
ser l’amortisseur pour l’enlever.
Appuyez sur chaque côté de la boîte
à gants pour détacher les griffes.
Retirez le fusible avec l’outil
d’extraction.
3
AVENSIS_OM_OM20C21K_(EK).book Page 490 Friday, February 6, 20 15 6:46 PM

4917-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
7
Entretien et soins
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Types A et B
Remplacez-le par un fusible de l’ampérage adéquat. L’ampérage est indi-
qué sur le couvercle de la boîte à fusibles.
Types C et D
Contactez un concessionnaire ou un réparateur Toyota agréé, ou tout
autre professionnel dûment qualifié et équipé.4
1
2
XType AXType B
XType CXType D
AVENSIS_OM_OM20C21K_(EK).book Page 491 Friday, February 6, 20 15 6:46 PM

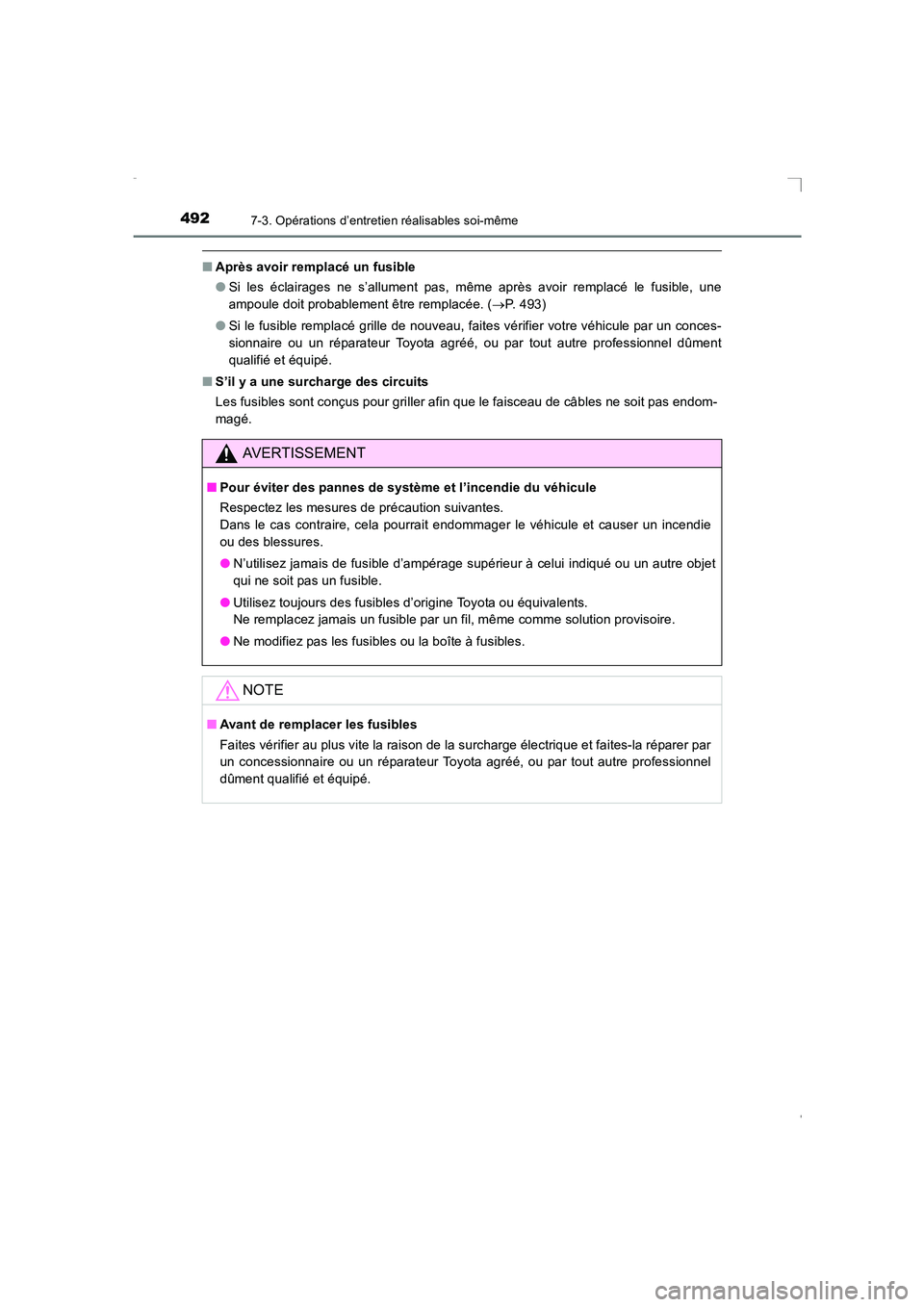

4927-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
■Après avoir remplacé un fusible
●Si les éclairages ne s’allument pas, même après avoir remplacé le fusible, une
ampoule doit probablement être remplacée. ( →P. 493)
● Si le fusible remplacé grille de nouveau, faites vérifier votre véhicule par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment
qualifié et équipé.
■ S’il y a une surcharge des circuits
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
AVERTISSEMENT
■Pour éviter des pannes de système et l’incendie du véhicule
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait endommager le véhicule et causer un incendie
ou des blessures.
●N’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre objet
qui ne soit pas un fusible.
● Utilisez toujours des fusibles d’origine Toyota ou équivalents.
Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
● Ne modifiez pas les fusibles ou la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites vérifier au plus vite la raison de la surcharge électrique et faites-la réparer par
un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
dûment qualifié et équipé.
AVENSIS_OM_OM20C21K_(EK).book Page 492 Friday, February 6, 20 15 6:46 PM

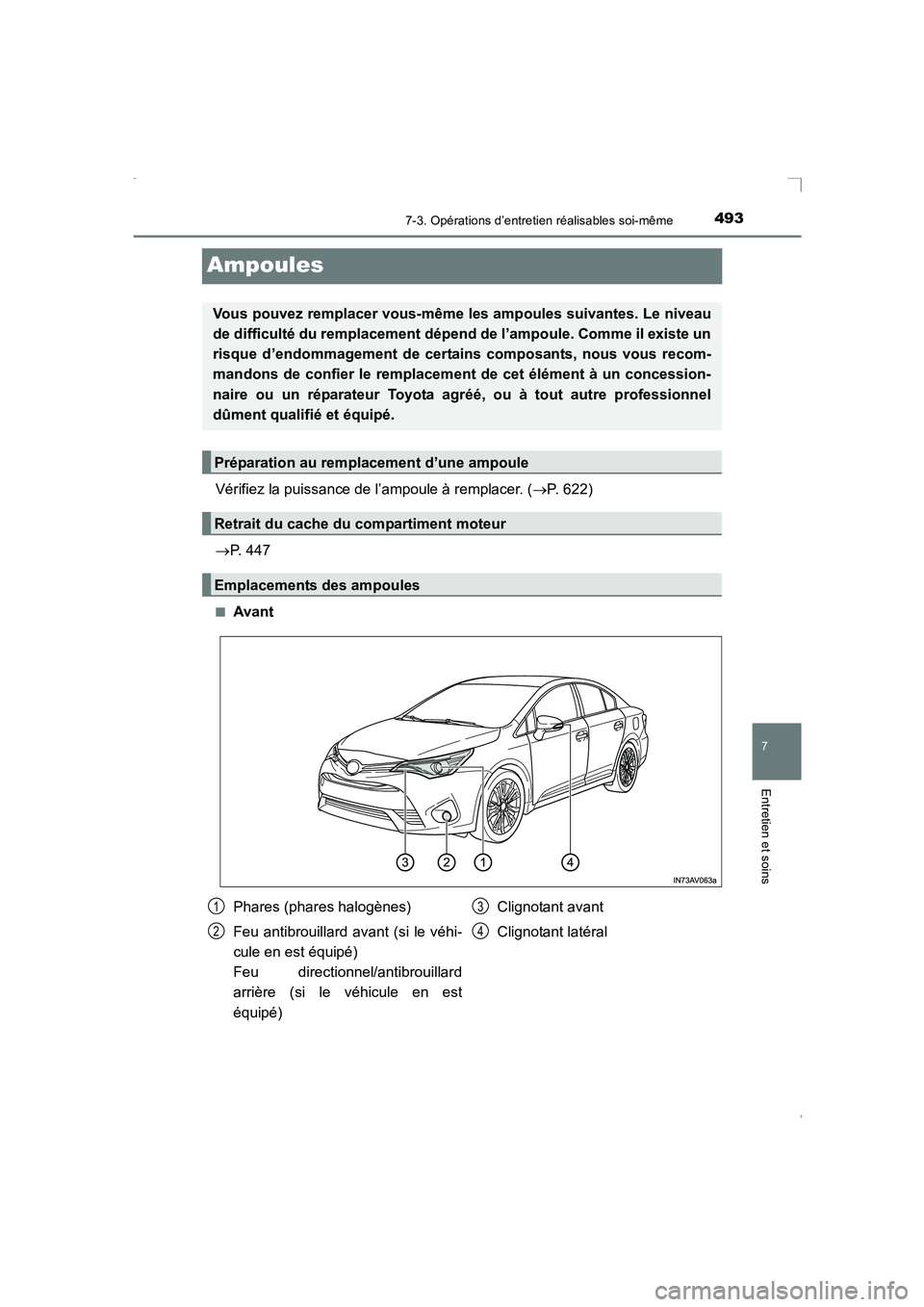

4937-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
7
Entretien et soins
Ampoules
Vérifiez la puissance de l’ampoule à remplacer. (→P. 622)
→ P. 447
■Avant
Vous pouvez remplacer vous-même les ampoules suivantes. Le niveau
de difficulté du remplacement dépend de l’ampoule. Comme il existe un
risque d’endommagement de certains composants, nous vous recom-
mandons de confier le remplacement de cet élément à un concession-
naire ou un réparateur Toyota agr éé, ou à tout autre professionnel
dûment qualifié et équipé.
Préparation au remplacement d’une ampoule
Retrait du cache du compartiment moteur
Emplacements des ampoules
Phares (phares halogènes)
Feu antibrouillard avant (si le véhi-
cule en est équipé)
Feu directionnel/antibrouillard
arrière (si le véhicule en est
équipé) Clignotant avant
Clignotant latéral1
2
3
4
AVENSIS_OM_OM20C21K_(EK).book Page 493 Friday, February 6, 20
15 6:46 PM

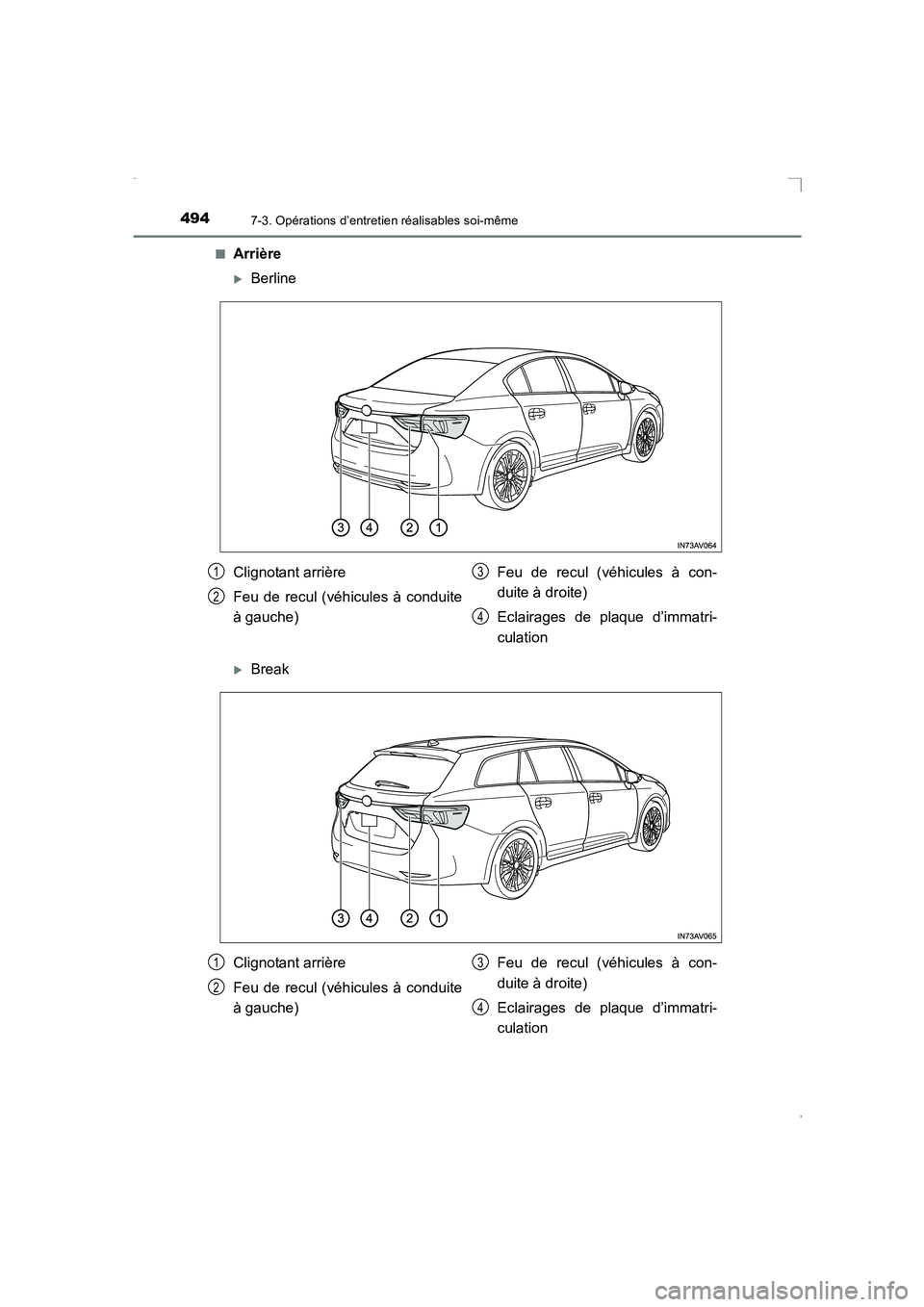

4947-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)■
Arrière
XBerline
XBreak
Clignotant arrière
Feu de recul (véhicules à conduite
à gauche)
Feu de recul (véhicules à con-
duite à droite)
Eclairages de plaque d’immatri-
culation1
2
3
4
Clignotant arrière
Feu de recul (véhicules à conduite
à gauche)Feu de recul (véhicules à con-
duite à droite)
Eclairages de plaque d’immatri-
culation1
2
3
4
AVENSIS_OM_OM20C21K_(EK).book Page 494 Friday, February 6, 20
15 6:46 PM

4957-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
7
Entretien et soins
■Phares (ampoules halogènes)Pour le côté droit uniquement :
Retirez l’agrafe de fixation, puis
tournez et retirez le dispositif
d’ouverture de remplissage du
liquide de lave-glace.
Pour le côté gauche uniquement :
Retirez l’agrafe de fixation et la
partie supérieure du conduit de
l’épurateur d’air (si elle est
démontable).
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
Remplacement des ampoules
1
2
3
AVENSIS_OM_OM20C21K_(EK).book Page 495 Friday, February 6, 20 15 6:46 PM

4967-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
Remplacez l’ampoule, installez
le connecteur et montez le socle
d’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Tournez et fixez le socle
d’ampoule.
Secouez délicatement le socle
d’ampoule pour vérifier s’il est cor-
rectement serré, allumez les feux de
croisement et assurez-vous visuel-
lement qu’aucune lumière ne passe
au travers de la fixation.
Pour le côté droit uniquement :
Montez l’ouverture de remplis-
sage du liquide de lave-glace et
l’agrafe de fixation en effectuant dans l’ordre inverse.
Pour le côté gauche uniquement :
Montez la partie supérieure du
conduit de l’épurateur d’air et
l’agrafe de fixation en effectuant dans l’ordre inverse.
4
5
6
1
1
