2016 TOYOTA AVENSIS Notices Demploi (in French)

4977-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
7
Entretien et soins

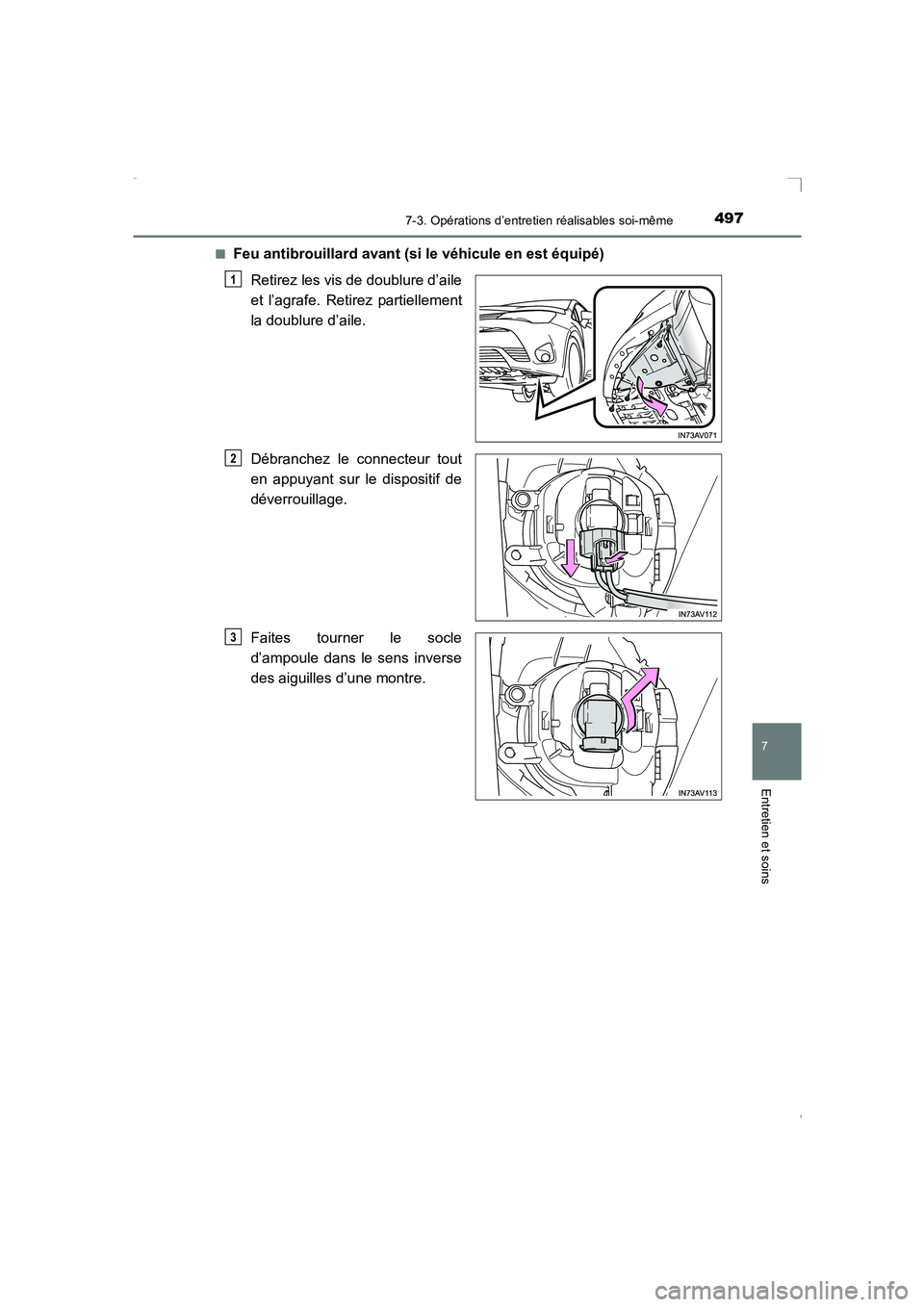

■Feu antibrouillard avant (si le véhicule en est équipé)Retirez les vis de doublure d’aile
et l’agrafe. Retirez partiellement
la doublure d’aile.
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
1
2
3
AVENSIS_OM_OM20C21K_(EK).book Page 497 Friday, February 6, 20 15 6:46 PM

4987-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
Remplacez l’ampoule et posez
le socle d’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Tournez et fixez le socle
d’ampoule.
Installez le connecteur.
Secouez délicatement le socle
d’ampoule pour vérifier s’il est cor-
rectement serré, allumez le feu anti-
brouillard avant une fois et assurez-
vous visuellement qu’aucune
lumière ne passe au travers de la
fixation.
Réinstallez les vis de doublure d’aile et l’agrafe en effectuant dans
l’ordre inverse.
4
5
6
71
AVENSIS_OM_OM20C21K_(EK).book Page 498 Friday, February 6, 2015 6:46 PM

4997-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
7
Entretien et soins

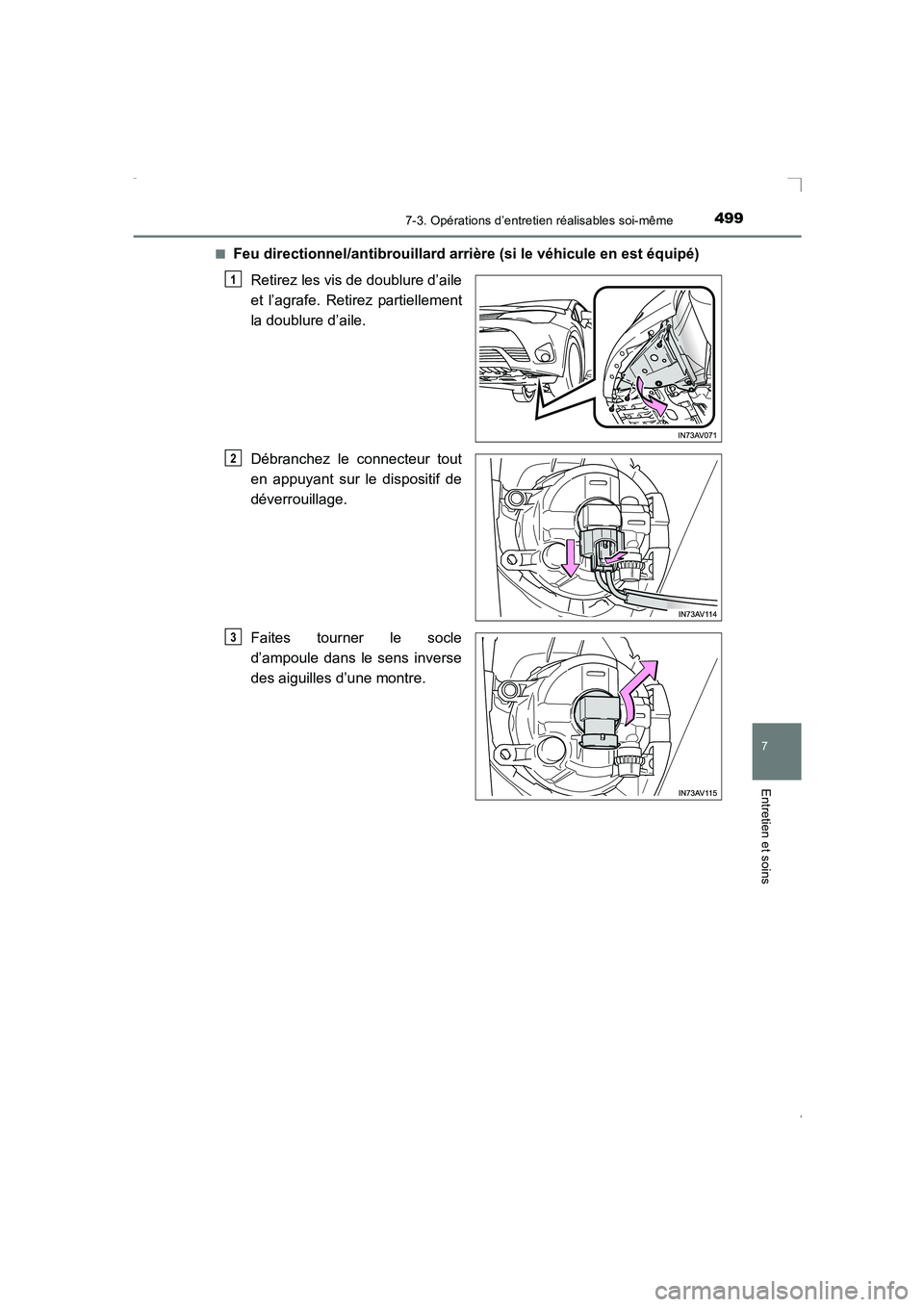

■Feu directionnel/antibrouillard arrière (si le véhicule en est équipé)
Retirez les vis de doublure d’aile
et l’agrafe. Retirez partiellement
la doublure d’aile.
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
1
2
3
AVENSIS_OM_OM20C21K_(EK).book Page 499 Friday, February 6, 20 15 6:46 PM

5007-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)

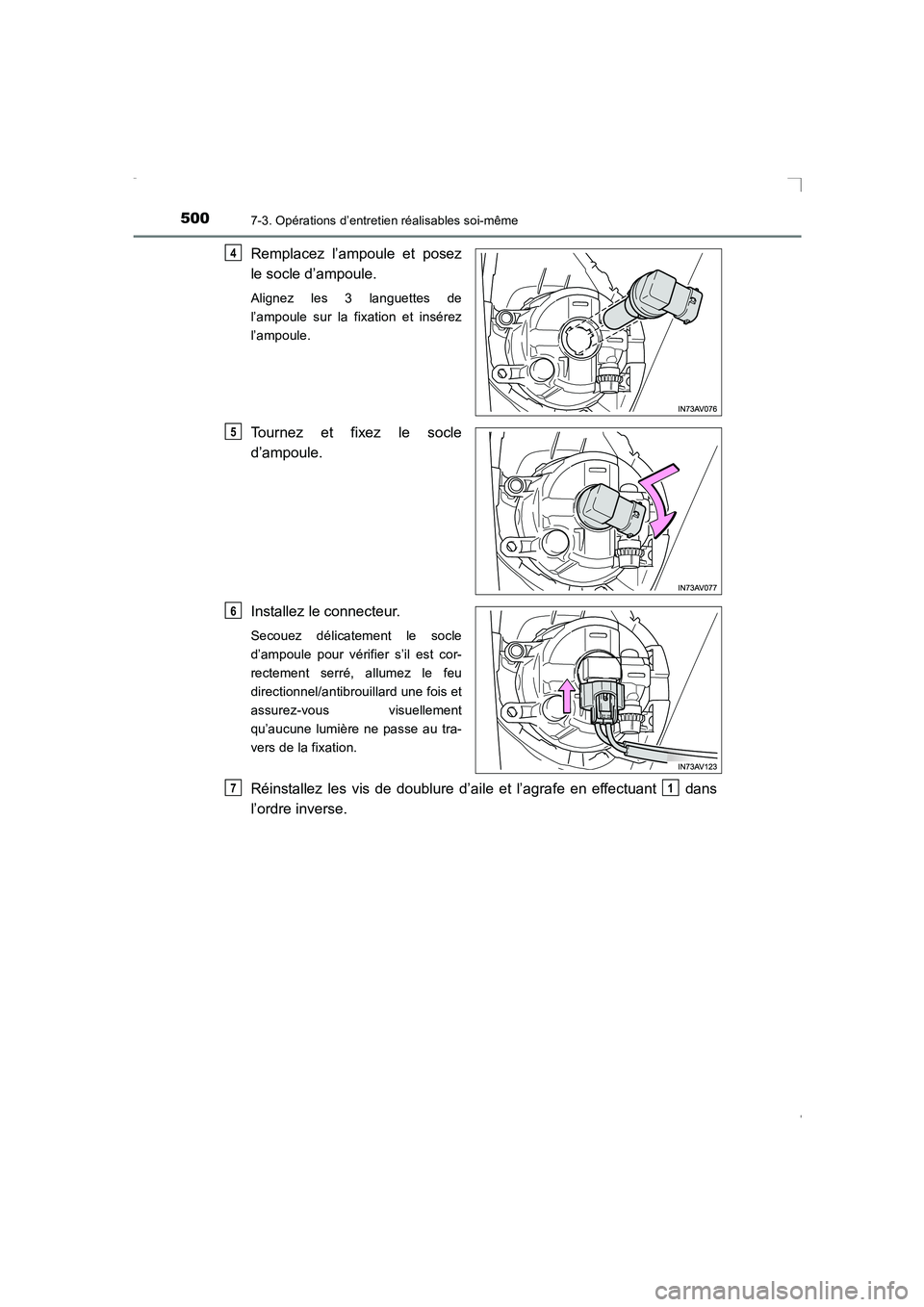

Remplacez l’ampoule et posez
le socle d’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Tournez et fixez le socle
d’ampoule.
Installez le connecteur.
Secouez délicatement le socle
d’ampoule pour vérifier s’il est cor-
rectement serré, allumez le feu
directionnel/antibrouillard une fois et
assurez-vous visuellement
qu’aucune lumière ne passe au tra-
vers de la fixation.
Réinstallez les vis de doublure d’aile et l’agrafe en effectuant dans
l’ordre inverse.
4
5
6
71
AVENSIS_OM_OM20C21K_(EK).book Page 500 Friday, February 6, 2015 6:46 PM

5017-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
7
Entretien et soins
■Clignotant avantPour le côté gauche uniquement :
Retirez l’agrafe de fixation et la
partie supérieure du conduit de
l’épurateur d’air (si elle est
démontable).
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation de l’ampoule, effectuez les étapes et dans
l’ordre inverse.
Pour le côté gauche uniquement :
Montez la partie supérieure du
conduit de l’épurateur d’air et
l’agrafe de fixation en effectuant dans l’ordre inverse.
1
2
3
432
5
1
AVENSIS_OM_OM20C21K_(EK).book Page 501 Friday, February 6, 20 15 6:46 PM

5027-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)■

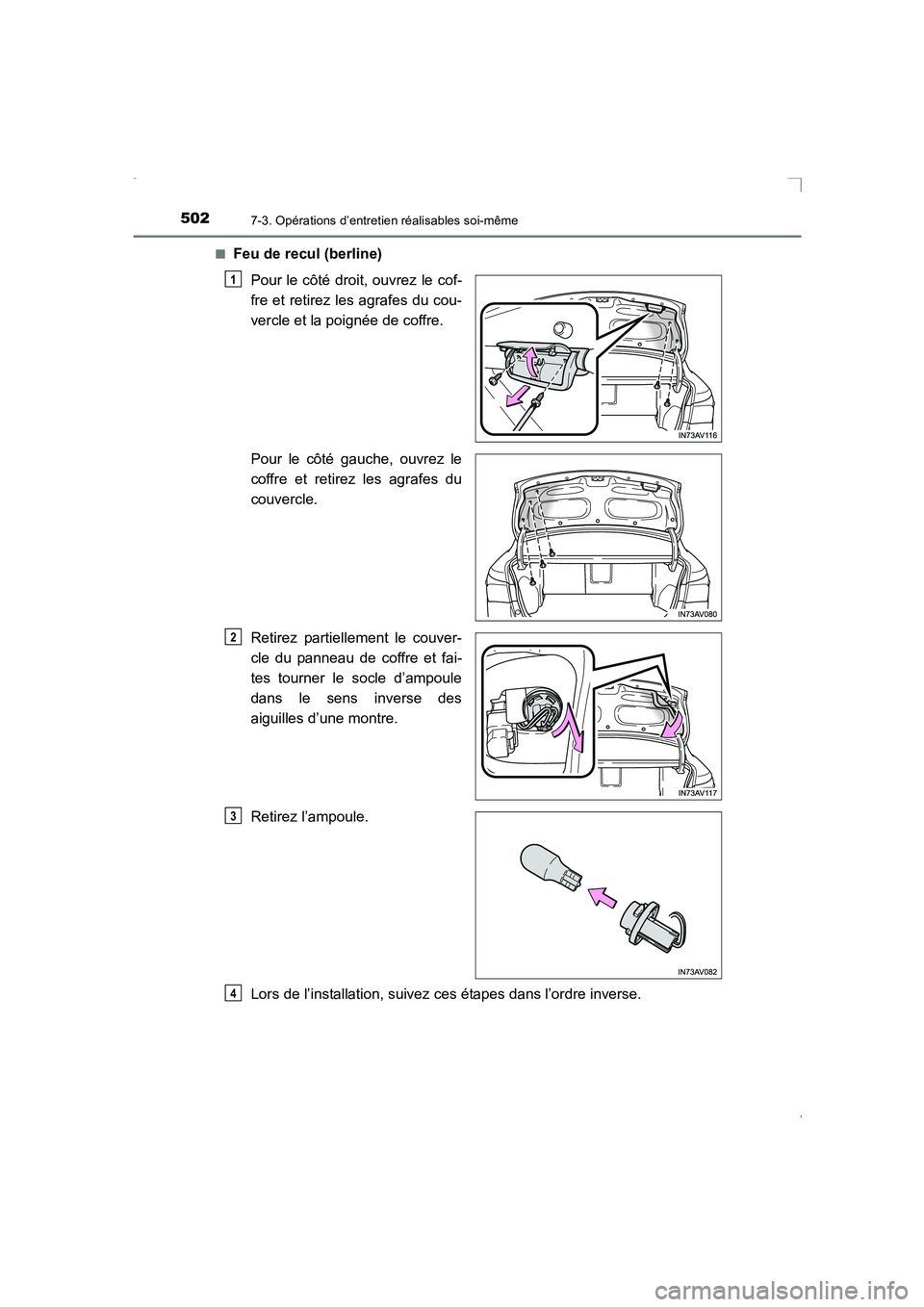

Feu de recul (berline)
Pour le côté droit, ouvrez le cof-
fre et retirez les agrafes du cou-
vercle et la poignée de coffre.
Pour le côté gauche, ouvrez le
coffre et retirez les agrafes du
couvercle.
Retirez partiellement le couver-
cle du panneau de coffre et fai-
tes tourner le socle d’ampoule
dans le sens inverse des
aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3
4
AVENSIS_OM_OM20C21K_(EK).book Page 502 Friday, February 6, 20 15 6:46 PM

5037-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)
7
Entretien et soins

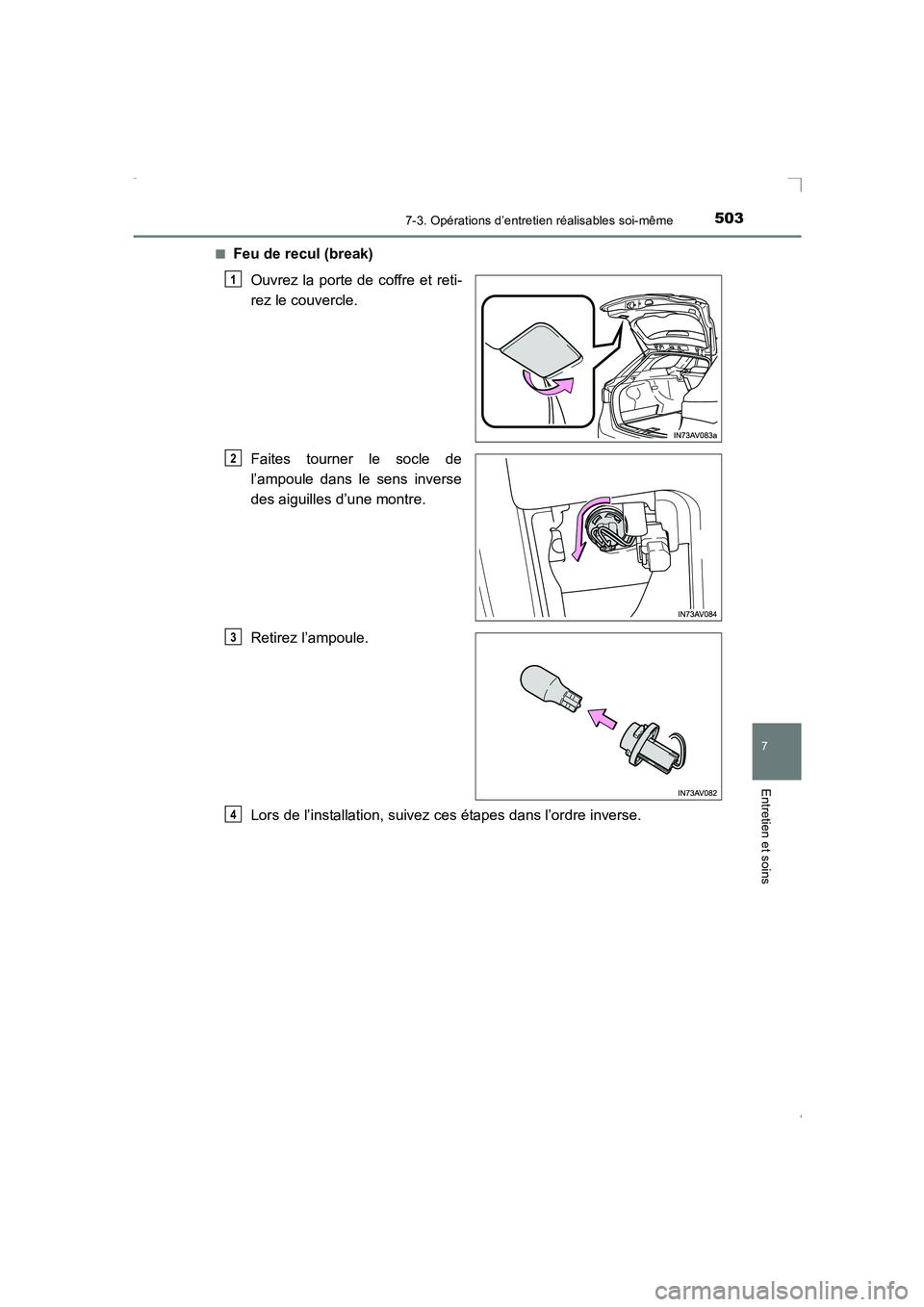

■Feu de recul (break)Ouvrez la porte de coffre et reti-
rez le couvercle.
Faites tourner le socle de
l’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3
4
AVENSIS_OM_OM20C21K_(EK).book Page 503 Friday, February 6, 20 15 6:46 PM

5047-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C21K_(EK)■
Clignotant arrière (berline)
Ouvrez le coffre et retirez le cou-
vercle.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3
4
AVENSIS_OM_OM20C21K_(EK).book Page 504 Friday, February 6, 20 15 6:46 PM
