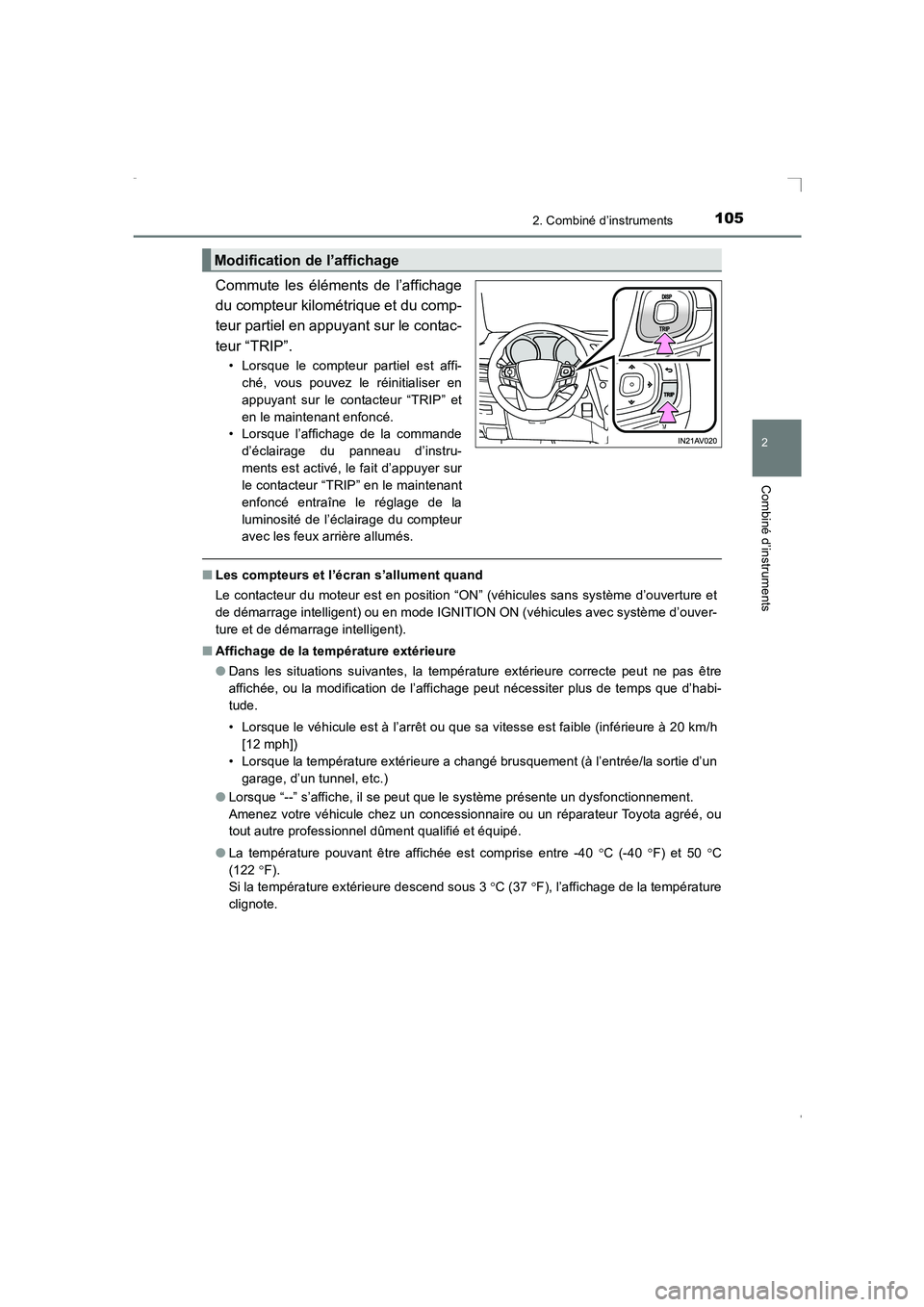

1052. Combiné d’instruments
2
Combiné d’instruments
AVENSIS_OM_OM20C21K_(EK)
Commute les éléments de l’affichage
du compteur kilométrique et du comp-
teur partiel en appuyant sur le contac-
teur “TRIP”.
• Lorsque le compteur partiel est affi-ché, vous pouvez le réinitialiser en
appuyant sur le contacteur “TRIP” et
en le maintenant enfoncé.
• Lorsque l’affichage de la commande
d’éclairage du panneau d’instru-
ments est activé, le fait d’appuyer sur
le contacteur “TRIP” en le maintenant
enfoncé entraîne le réglage de la
luminosité de l’éclairage du compteur
avec les feux arrière allumés.
■Les compteurs et l’écran s’allument quand
Le contacteur du moteur est en position “ON” (véhicules sans système d’ouverture et
de démarrage intelligent) ou en mode IGNITION ON (véhicules avec système d’ouver-
ture et de démarrage intelligent).
■ Affichage de la température extérieure
●Dans les situations suivantes, la température extérieure correcte peut ne pas être
affichée, ou la modification de l’affichage peut nécessiter plus de temps que d’habi-
tude.
• Lorsque le véhicule est à l’arrêt ou que sa vitesse est faible (inférieure à 20 km/h
[12 mph])
• Lorsque la température extérieure a changé brusquement (à l’entrée/la sortie d’un
garage, d’un tunnel, etc.)
● Lorsque “--” s’affiche, il se peut que le système présente un dysfonctionnement.
Amenez votre véhicule chez un concessionnaire ou un réparateur Toyota agréé, ou
tout autre professionnel dûment qualifié et équipé.
● La température pouvant être affichée est comprise entre -40 °C (-40 °F) et 50 °C
(122 °F).
Si la température extérieure descend sous 3 °C (37 °F), l’affichage de la température
clignote.
Modification de l’affichage
AVENSIS_OM_OM20C21K_(EK).book Page 105 Friday, February 6, 20 15 6:46 PM

1062. Combiné d’instruments
AVENSIS_OM_OM20C21K_(EK)
NOTE
■Pour éviter d’endommager le moteur et ses pièces constitutives
●Ne laissez pas l’aiguille de l’indicateur du compte-tours passer dans la zone rouge,
qui indique le régime moteur maximum.
● Le moteur pourrait surchauffer si la jauge de température du liquide de refroidisse-
ment du moteur était dans la zone rouge (“H”). Dans ce cas, arrêtez immédiate-
ment le véhicule en lieu sûr et vérifiez le moteur une fois qu’il a complètement
refroidi. ( →P. 597)
AVENSIS_OM_OM20C21K_(EK).book Page 106 Friday, February 6, 20 15 6:46 PM

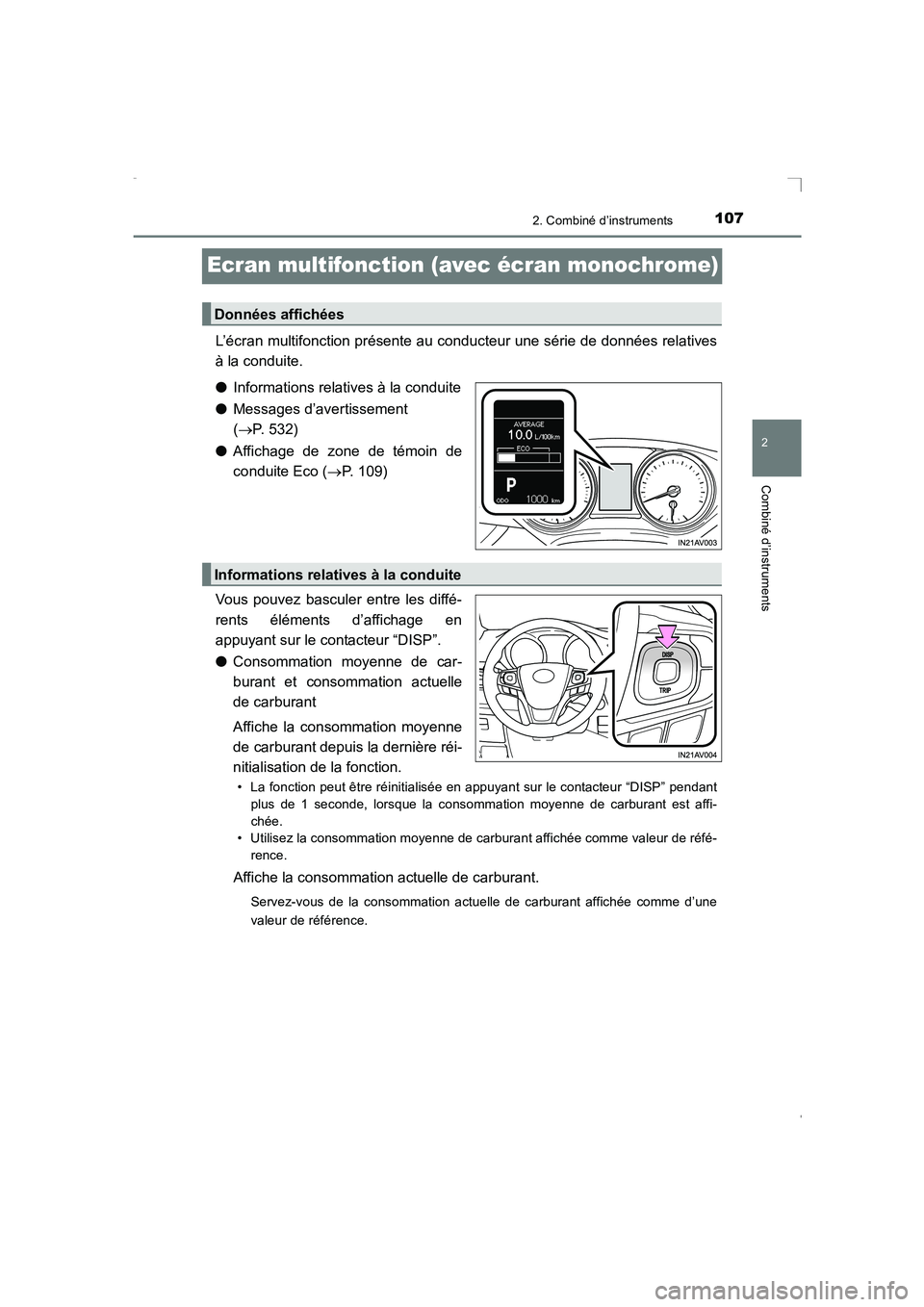

107
2
2. Combiné d’instruments
Combiné d’instruments
AVENSIS_OM_OM20C21K_(EK)
Ecran multifonction (avec écran monochrome)
L’écran multifonction présente au conducteur une série de données relatives
à la conduite.
●Informations relatives à la conduite
● Messages d’avertissement
(→ P. 532)
● Affichage de zone de témoin de
conduite Eco ( →P. 109)
Vous pouvez basculer entre les diffé-
rents éléments d’affichage en
appuyant sur le contacteur “DISP”.
● Consommation moyenne de car-
burant et consommation actuelle
de carburant
Affiche la consommation moyenne
de carburant depuis la dernière réi-
nitialisation de la fonction.
• La fonction peut être réinitialisée en appuyant sur le contacteur “DISP” pendant
plus de 1 seconde, lorsque la consommation moyenne de carburant est affi-
chée.
• Utilisez la consommation moyenne de carburant affichée comme valeur de réfé-
rence.
Affiche la consommation actuelle de carburant.
Servez-vous de la consommation actuelle de carburant affichée comme d’une
valeur de référence.
Données affichées
Informations relatives à la conduite
AVENSIS_OM_OM20C21K_(EK).book Page 107 Friday, February 6, 20 15 6:46 PM

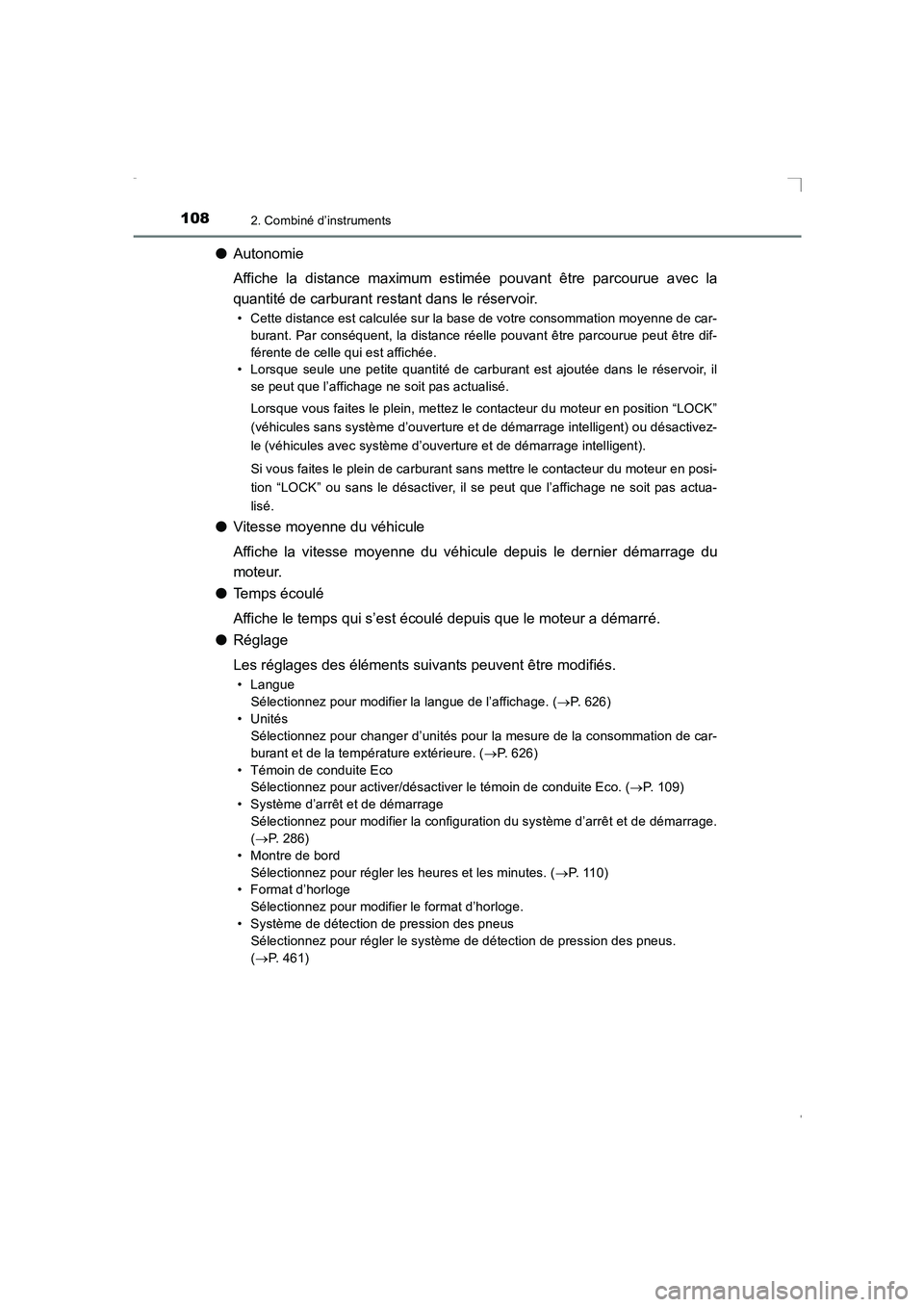

1082. Combiné d’instruments
AVENSIS_OM_OM20C21K_(EK)
●Autonomie
Affiche la distance maximum estimée pouvant être parcourue avec la
quantité de carburant restant dans le réservoir.
• Cette distance est calculée sur la base de votre consommation moyenne de car-
burant. Par conséquent, la distance réelle pouvant être parcourue peut être dif-
férente de celle qui est affichée.
• Lorsque seule une petite quantité de carburant est ajoutée dans le réservoir, il
se peut que l’affichage ne soit pas actualisé.
Lorsque vous faites le plein, mettez le contacteur du moteur en position “LOCK”
(véhicules sans système d’ouverture et de démarrage intelligent) ou désactivez-
le (véhicules avec système d’ouverture et de démarrage intelligent).
Si vous faites le plein de carburant sans mettre le contacteur du moteur en posi-
tion “LOCK” ou sans le désactiver, il se peut que l’affichage ne soit pas actua-
lisé.
● Vitesse moyenne du véhicule
Affiche la vitesse moyenne du véhicule depuis le dernier démarrage du
moteur.
● Temps écoulé
Affiche le temps qui s’est écoulé depuis que le moteur a démarré.
● Réglage
Les réglages des éléments suivants peuvent être modifiés.
• Langue
Sélectionnez pour modifier la langue de l’affichage. ( →P. 626)
•Unités Sélectionnez pour changer d’unités pour la mesure de la consommation de car-
burant et de la température extérieure. ( →P. 626)
• Témoin de conduite Eco Sélectionnez pour activer/désactiver le témoin de conduite Eco. ( →P. 109)
• Système d’arrêt et de démarrage Sélectionnez pour modifier la configuration du système d’arrêt et de démarrage.
(→ P. 286)
• Montre de bord Sélectionnez pour régler les heures et les minutes. ( →P. 1 1 0 )
• Format d’horloge
Sélectionnez pour modifier le format d’horloge.
• Système de détection de pression des pneus Sélectionnez pour régler le système de détection de pression des pneus.
(→ P. 461)
AVENSIS_OM_OM20C21K_(EK).book Page 108 Friday, February 6, 20 15 6:46 PM

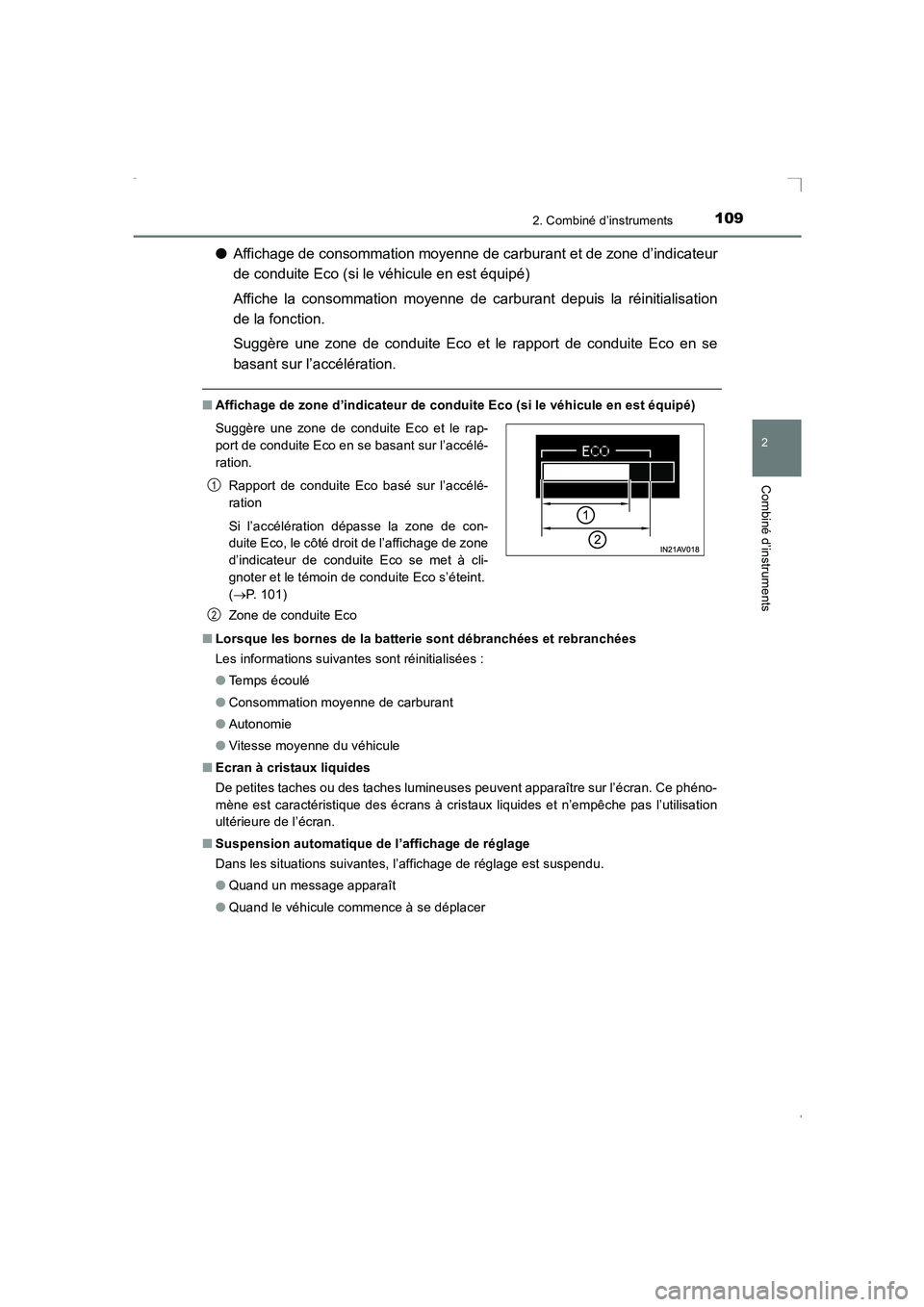

1092. Combiné d’instruments
2
Combiné d’instruments
AVENSIS_OM_OM20C21K_(EK)
●Affichage de consommation moyenne de carburant et de zone d’indicateur
de conduite Eco (si le véhicule en est équipé)
Affiche la consommation moyenne de carburant depuis la réinitialisation
de la fonction.
Suggère une zone de conduite Eco et le rapport de conduite Eco en se
basant sur l’accélération.
■Affichage de zone d’indicateur de conduite Eco (si le véhicule en est équipé)
Zone de conduite Eco
■ Lorsque les bornes de la batterie sont débranchées et rebranchées
Les informations suivantes sont réinitialisées :
●Te m p s é c o u l é
● Consommation moyenne de carburant
● Autonomie
● Vitesse moyenne du véhicule
■ Ecran à cristaux liquides
De petites taches ou des taches lumineuses peuvent apparaître sur l’écran. Ce phéno-
mène est caractéristique des écrans à cristaux liquides et n’empêche pas l’utilisation
ultérieure de l’écran.
■ Suspension automatique de l’affichage de réglage
Dans les situations suivantes, l’affichage de réglage est suspendu.
●Quand un message apparaît
● Quand le véhicule commence à se déplacer
Suggère une zone de conduite Eco et le rap-
port de conduite Eco en se basant sur l’accélé-
ration.
Rapport de conduite Eco basé sur l’accélé-
ration
Si l’accélération dépasse la zone de con-
duite Eco, le côté droit de l’affichage de zone
d’indicateur de conduite Eco se met à cli-
gnoter et le témoin de conduite Eco s’éteint.
(→ P. 101)
1
2
AVENSIS_OM_OM20C21K_(EK).book Page 109 Friday, February 6, 20 15 6:46 PM

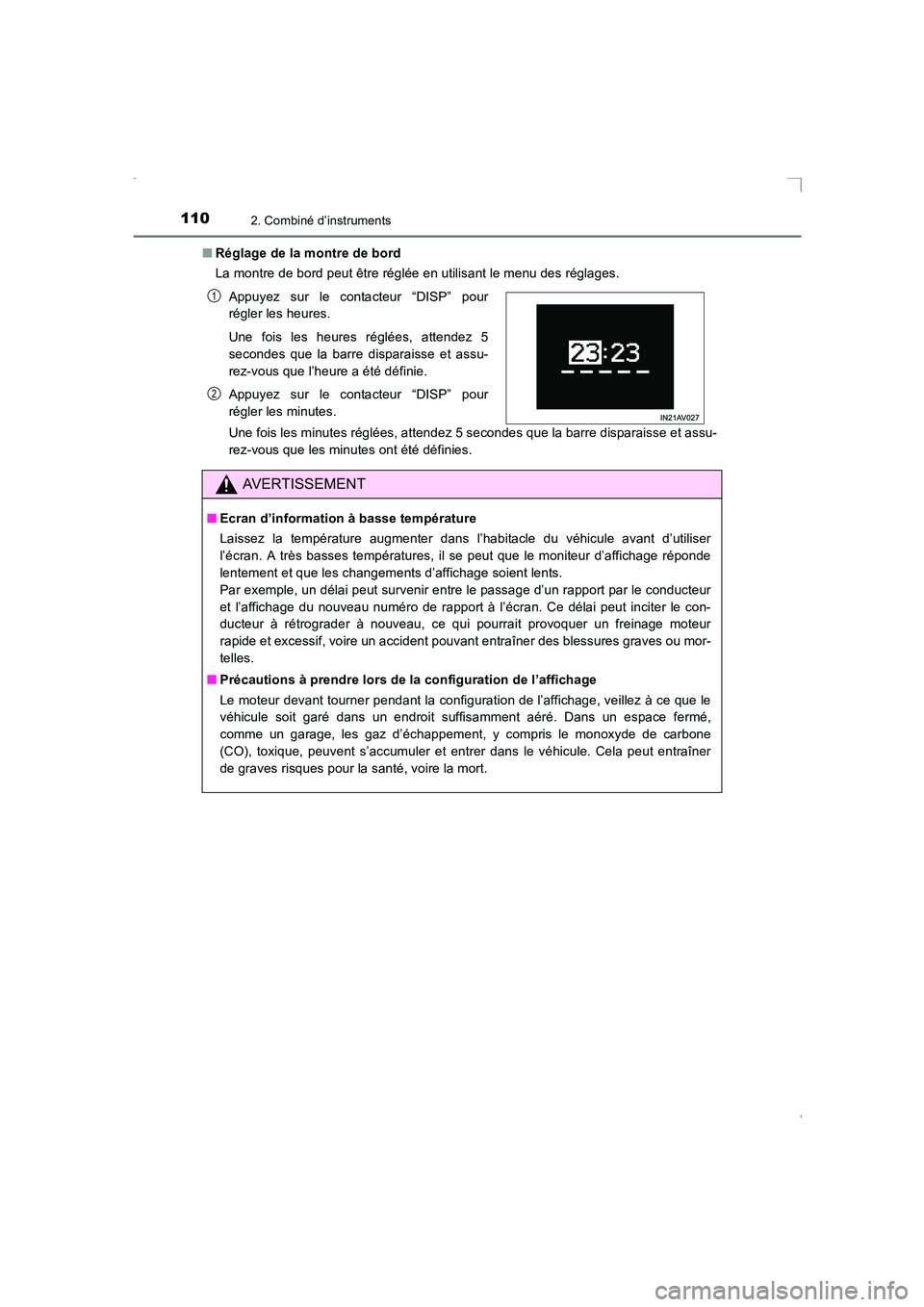

1102. Combiné d’instruments
AVENSIS_OM_OM20C21K_(EK)■
Réglage de la montre de bord
La montre de bord peut être réglée en utilisant le menu des réglages.
Une fois les minutes réglées, attendez 5 secondes que la barre disparaisse et assu-
rez-vous que les minutes ont été définies. Appuyez sur le contacteur “DISP” pour
régler les heures.
Une fois les heures réglées, attendez 5
secondes que la barre disparaisse et assu-
rez-vous que l’heure a été définie.
Appuyez sur le contacteur “DISP” pour
régler les minutes.
AVERTISSEMENT
■Ecran d’information à basse température
Laissez la température augmenter dans l’habitacle du véhicule avant d’utiliser
l’écran. A très basses températures, il se peut que le moniteur d’affichage réponde
lentement et que les changements d’affichage soient lents.
Par exemple, un délai peut survenir entre le passage d’un rapport par le conducteur
et l’affichage du nouveau numéro de rapport à l’écran. Ce délai peut inciter le con-
ducteur à rétrograder à nouveau, ce qui pourrait provoquer un freinage moteur
rapide et excessif, voire un accident pouvant entraîner des blessures graves ou mor-
telles.
■ Précautions à prendre lors de la configuration de l’affichage
Le moteur devant tourner pendant la configuration de l’affichage, veillez à ce que le
véhicule soit garé dans un endroit suffisamment aéré. Dans un espace fermé,
comme un garage, les gaz d’échappement, y compris le monoxyde de carbone
(CO), toxique, peuvent s’accumuler et entrer dans le véhicule. Cela peut entraîner
de graves risques pour la santé, voire la mort.
1
2
AVENSIS_OM_OM20C21K_(EK).book Page 110 Friday, February 6, 20 15 6:46 PM

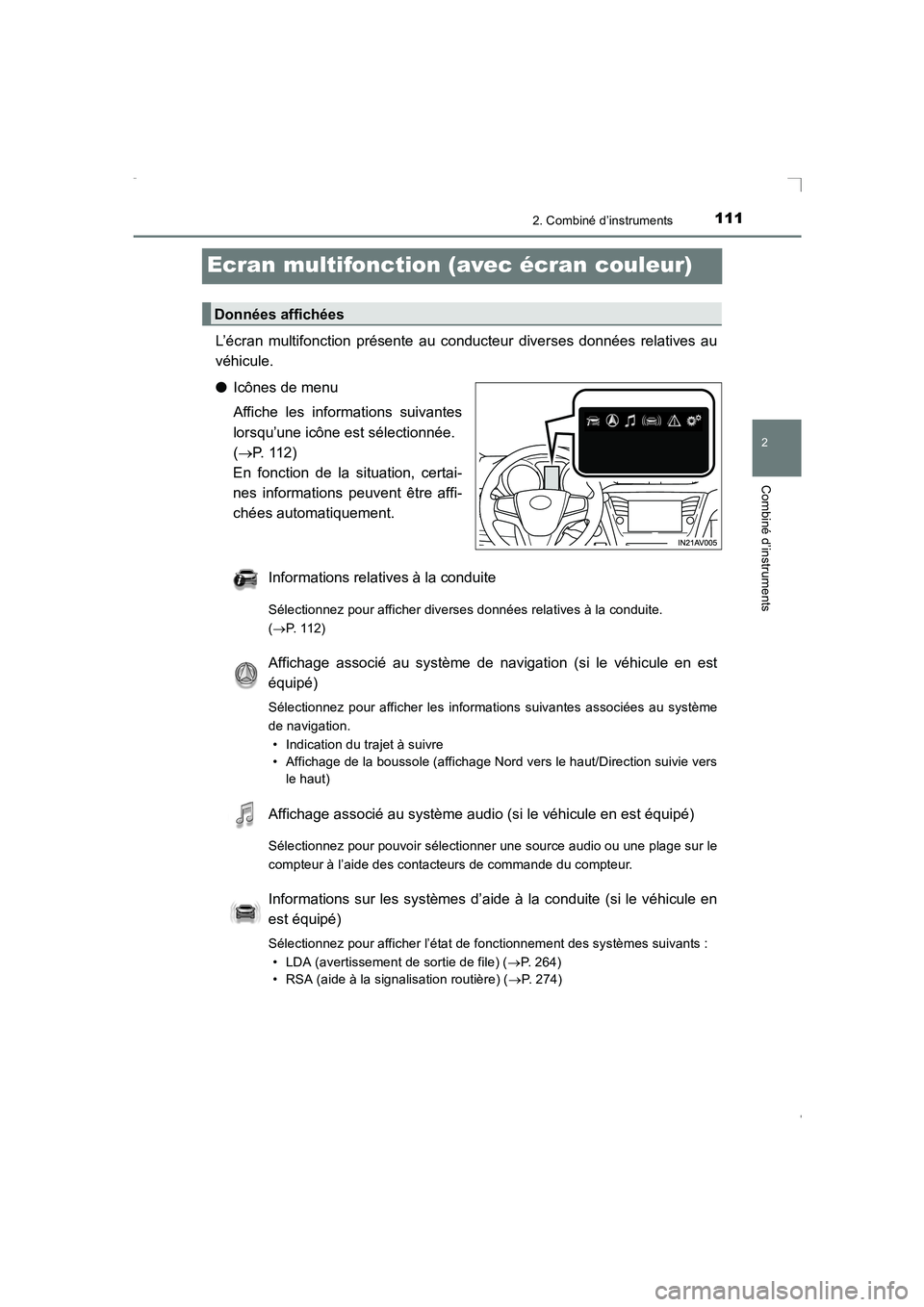

111
2
2. Combiné d’instruments
Combiné d’instruments
AVENSIS_OM_OM20C21K_(EK)
Ecran multifonction (avec écran couleur)
L’écran multifonction présente au conducteur diverses données relatives au
véhicule.
●Icônes de menu
Affiche les informations suivantes
lorsqu’une icône est sélectionnée.
(→ P. 1 1 2 )
En fonction de la situation, certai-
nes informations peuvent être affi-
chées automatiquement.
Informations relatives à la conduite
Sélectionnez pour afficher diverses données relatives à la conduite.
(→ P. 112)
Affichage associé au système de navigation (si le véhicule en est
équipé)
Sélectionnez pour afficher les informations suivantes associées au système
de navigation.
• Indication du trajet à suivre
• Affichage de la boussole (affichage Nord vers le haut/Direction suivie vers le haut)
Affichage associé au système audio (si le véhicule en est équipé)
Sélectionnez pour pouvoir sélectionner une source audio ou une plage sur le
compteur à l’aide des contacteurs de commande du compteur.
Informations sur les systèmes d’aide à la conduite (si le véhicule en
est équipé)
Sélectionnez pour afficher l’état de fonctionnement des systèmes suivants :
• LDA (avertissement de sortie de file) ( →P. 264)
• RSA (aide à la signalisation routière) ( →P. 274)
Données affichées
AVENSIS_OM_OM20C21K_(EK).book Page 111 Friday, February 6, 20 15 6:46 PM

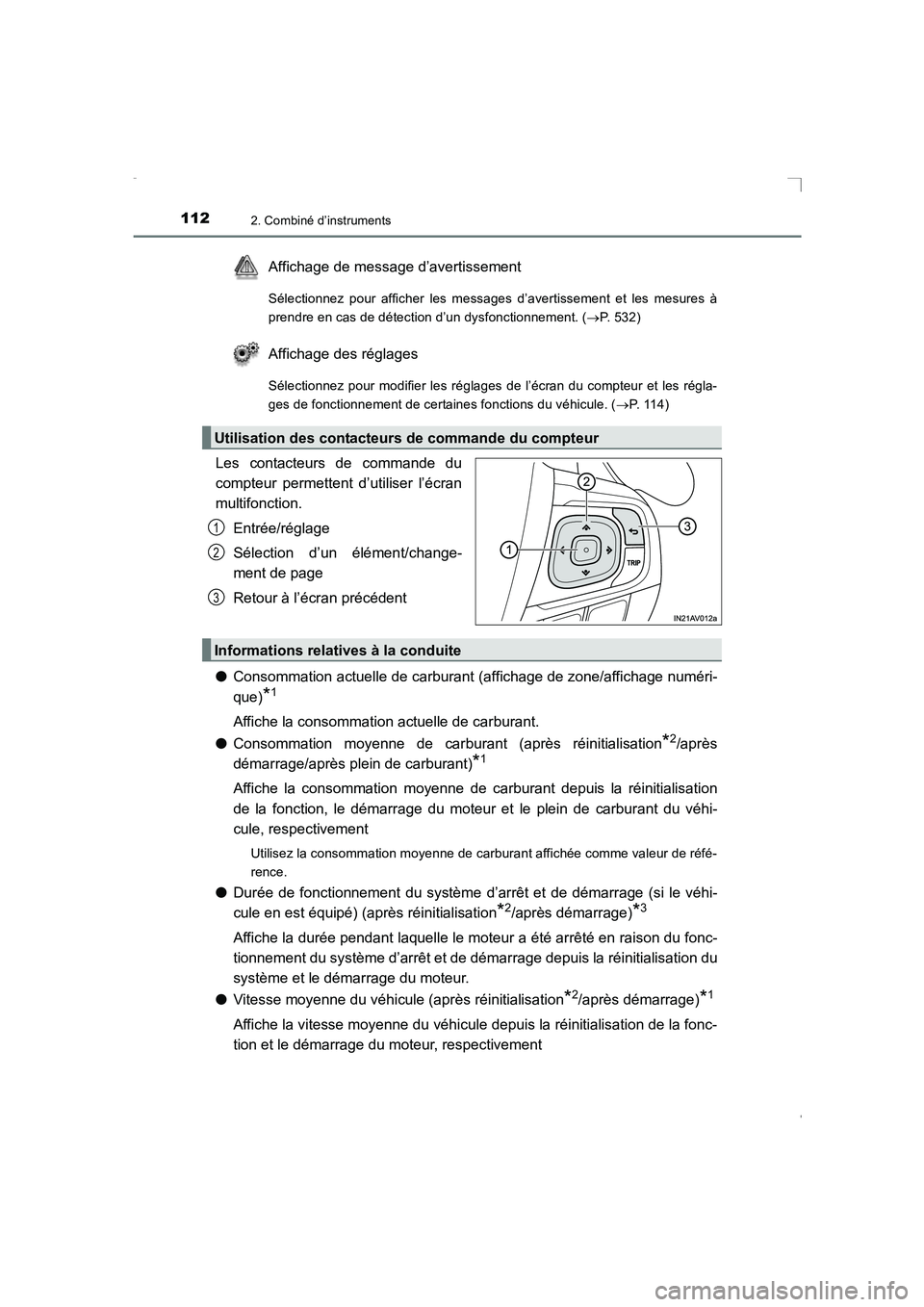

1122. Combiné d’instruments
AVENSIS_OM_OM20C21K_(EK)
Affichage de message d’avertissement
Sélectionnez pour afficher les messages d’avertissement et les mesures à
prendre en cas de détection d’un dysfonctionnement. (→P. 532)
Affichage des réglages
Sélectionnez pour modifier les réglages de l’écran du compteur et les régla-
ges de fonctionnement de certaines fonctions du véhicule. ( →P. 11 4 )
Les contacteurs de commande du
compteur permettent d’utiliser l’écran
multifonction.
Entrée/réglage
Sélection d’un élément/change-
ment de page
Retour à l’écran précédent
● Consommation actuelle de carburant (affichage de zone/affichage numéri-
que)
*1
Affiche la consommation actuelle de carburant.
● Consommation moyenne de carburant (après réinitialisation
*2/après
démarrage/après plein de carburant)
*1
Affiche la consommation moyenne de carburant depuis la réinitialisation
de la fonction, le démarrage du moteur et le plein de carburant du véhi-
cule, respectivement
Utilisez la consommation moyenne de carburant affichée comme valeur de réfé-
rence.
● Durée de fonctionnement du système d’arrêt et de démarrage (si le véhi-
cule en est équipé) (après réinitialisation
*2/après démarrage)*3
Affiche la durée pendant laquelle le moteur a été arrêté en raison du fonc-
tionnement du système d’arrêt et de démarrage depuis la réinitialisation du
système et le démarrage du moteur.
● Vitesse moyenne du véhicule (après réinitialisation
*2/après démarrage)*1
Affiche la vitesse moyenne du véhicule depuis la réinitialisation de la fonc-
tion et le démarrage du moteur, respectivement
Utilisation des contacteurs de commande du compteur
1
2
3
Informations relatives à la conduite
