64 Instrumentos e comandos

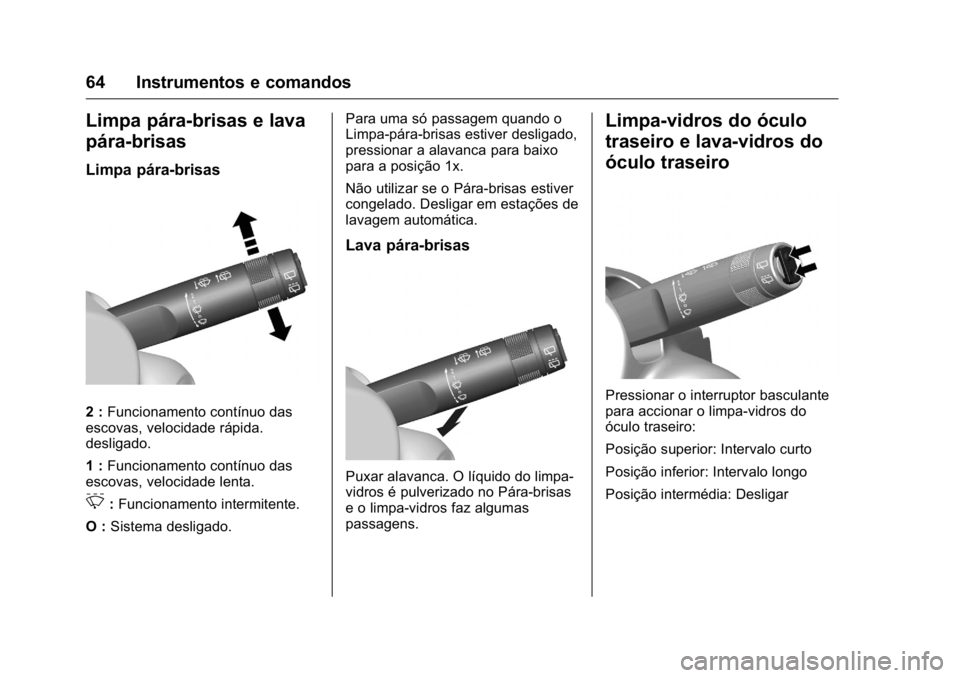

Limpa pára-brisas e lava
pára-brisas
Limpa pára-brisas
2 :Funcionamento contínuo das
escovas, velocidade rápida.
desligado.
1 : Funcionamento contínuo das
escovas, velocidade lenta.
3: Funcionamento intermitente.
O : Sistema desligado. Para uma só passagem quando o
Limpa-pára-brisas estiver desligado,
pressionar a alavanca para baixo
para a posição 1x.
Não utilizar se o Pára-brisas estiver
congelado. Desligar em estações de
lavagem automática.
Lava pára-brisas
Puxar alavanca. O líquido do limpa-
vidros é pulverizado no Pára-brisas
e o limpa-vidros faz algumas
passagens.
Limpa-vidros do óculo
traseiro e lava-vidros do
óculo traseiro
Pressionar o interruptor basculante
para accionar o limpa-vidros do
óculo traseiro:
Posição superior: Intervalo curto
Posição inferior: Intervalo longo
Posição intermédia: Desligar

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Instrumentos e comandos 65

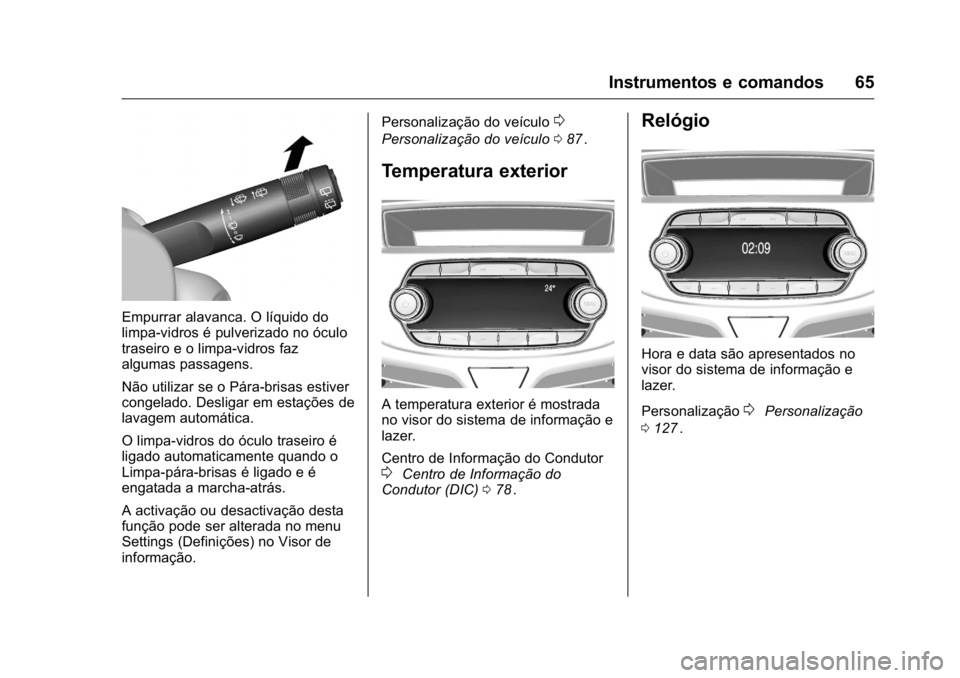

Empurrar alavanca. O líquido do
limpa-vidros é pulverizado no óculo
traseiro e o limpa-vidros faz
algumas passagens.
Não utilizar se o Pára-brisas estiver
congelado. Desligar em estações de
lavagem automática.
O limpa-vidros do óculo traseiro é
ligado automaticamente quando o
Limpa-pára-brisas é ligado e é
engatada a marcha-atrás.
A activação ou desactivação desta
função pode ser alterada no menu
Settings (Definições) no Visor de
informação.Personalização do veículo
0
Personalização do veículo
087ii.
Temperatura exterior
A temperatura exterior é mostrada
no visor do sistema de informação e
lazer.
Centro de Informação do Condutor
0Centro de Informação do
Condutor (DIC) 078ii.
Relógio
Hora e data são apresentados no
visor do sistema de informação e
lazer.
Personalização
0Personalização
0 127
ii.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
66 Instrumentos e comandos
Tomadas
Há uma tomada de 12 volt na
consola central.
Não exceder o consumo máximo de
120 watts.Com a ignição desligada as
tomadas de alimentação são desac-
tivadas. Além disso, a tomada é
desactivada no caso de uma tensão
baixa da bateria do veículo.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética
da DIN VDE 40 839.
Não ligar quaisquer equipamentos
acessórios de fornecimento de
corrente, por exemplo aparelhos de
carregamento eléctrico ou baterias.
Não danificar a tomada utilizando
fichas incorrectas.
Sistema Start/Stop
0Função pára/
/arranca automática do motor 0154
ii.
Luzes avisadoras,
manómetros e indica-
dores
Velocímetro
Indica a velocidade do veículo.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Instrumentos e comandos 67

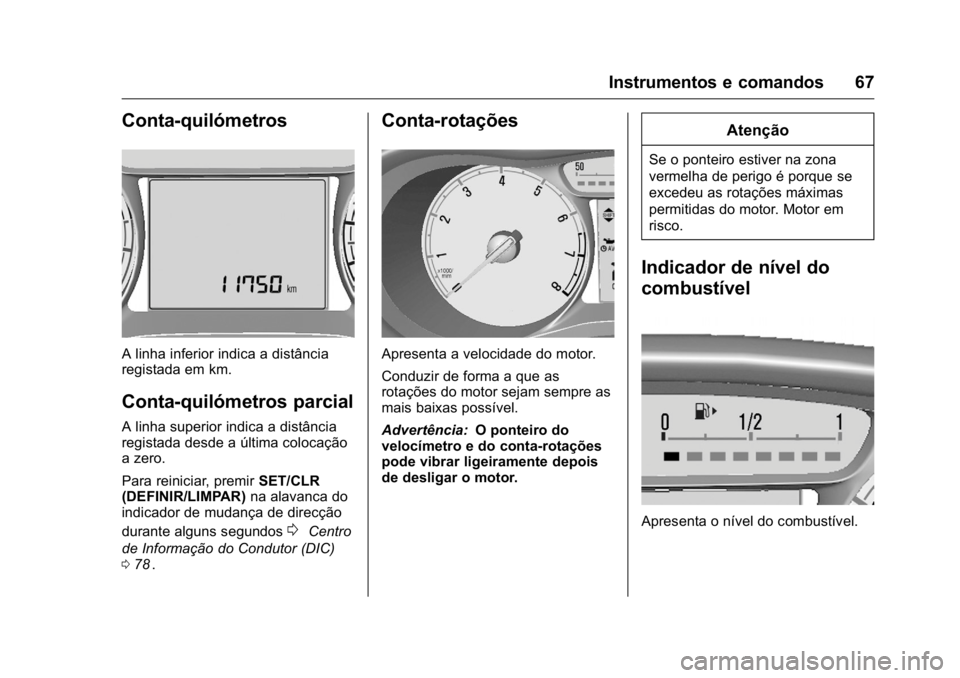

Conta-quilómetros
A linha inferior indica a distância
registada em km.
Conta-quilómetros parcial
A linha superior indica a distância
registada desde a última colocação
a zero.
Para reiniciar, premirSET/CLR
(DEFINIR/LIMPAR) na alavanca do
indicador de mudança de direcção
durante alguns segundos
0Centro
de Informação do Condutor (DIC)
0 78
ii.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as
rotações do motor sejam sempre as
mais baixas possível.
Advertência: O ponteiro do
velocímetro e do conta-rotações
pode vibrar ligeiramente depois
de desligar o motor.
Atenção
Se o ponteiro estiver na zona
vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador de nível do
combustível
Apresenta o nível do combustível.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
68 Instrumentos e comandos

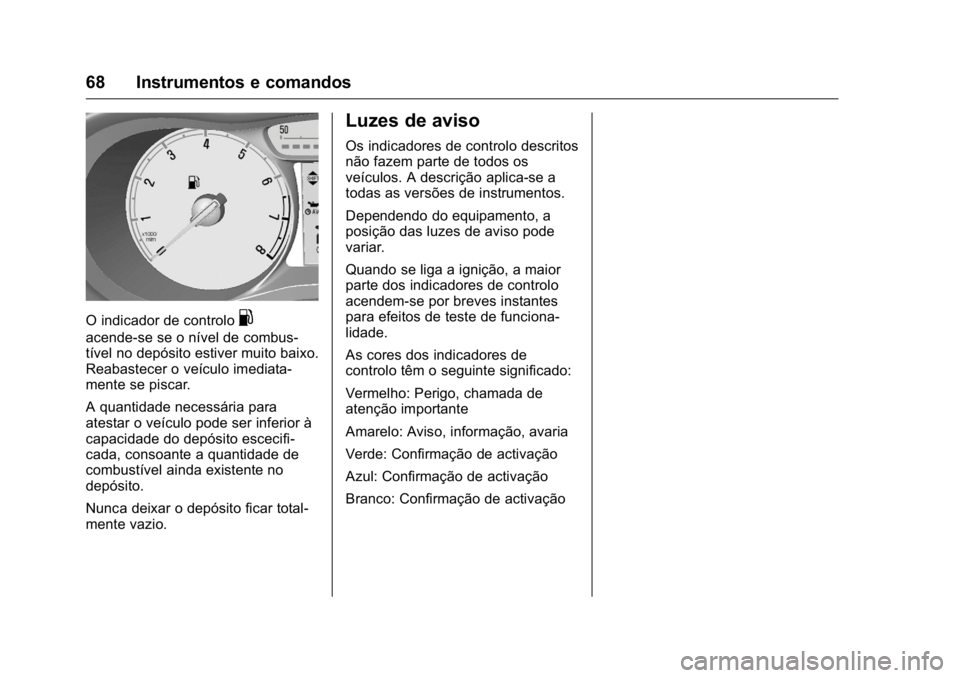

O indicador de controlo.
acende-se se o nível de combus-
tível no depósito estiver muito baixo.
Reabastecer o veículo imediata-
mente se piscar.
A quantidade necessária para
atestar o veículo pode ser inferior à
capacidade do depósito escecifi-
cada, consoante a quantidade de
combustível ainda existente no
depósito.
Nunca deixar o depósito ficar total-
mente vazio.
Luzes de aviso
Os indicadores de controlo descritos
não fazem parte de todos os
veículos. A descrição aplica-se a
todas as versões de instrumentos.
Dependendo do equipamento, a
posição das luzes de aviso pode
variar.
Quando se liga a ignição, a maior
parte dos indicadores de controlo
acendem-se por breves instantes
para efeitos de teste de funciona-
lidade.
As cores dos indicadores de
controlo têm o seguinte significado:
Vermelho: Perigo, chamada de
atenção importante
Amarelo: Aviso, informação, avaria
Verde: Confirmação de activação
Azul: Confirmação de activação
Branco: Confirmação de activação

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Instrumentos e comandos 69

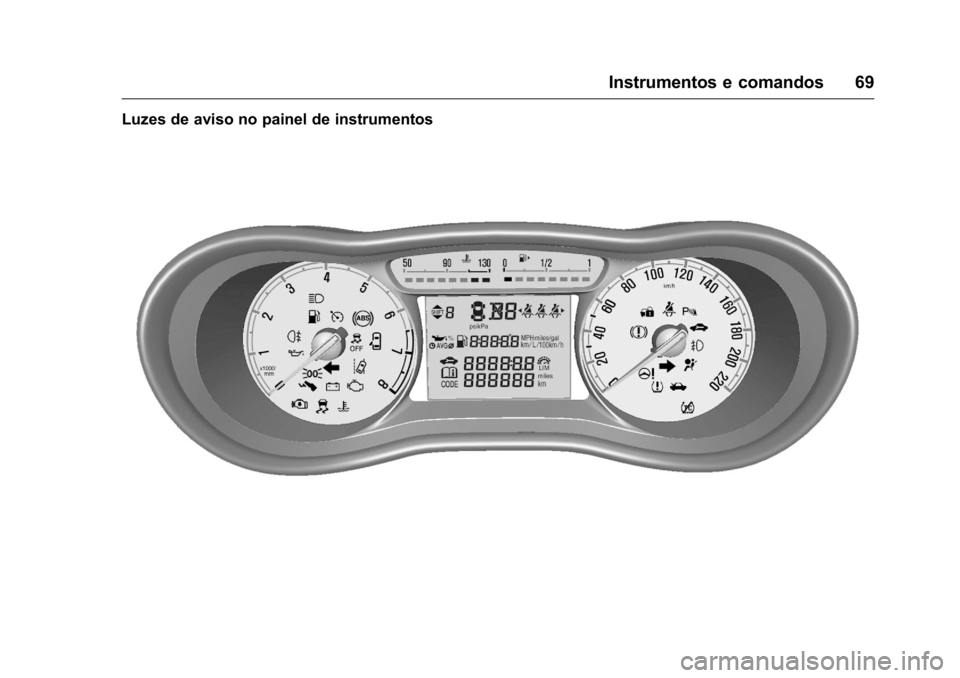

Luzes de aviso no painel de instrumentos

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
70 Instrumentos e comandos
Luzes de aviso no centro
Descrição geral
G:Indicador de mudança de
direcção 072ii.
>:Avisos dos cintos de segurança
0 72ii.
9:Luz do airbag e do tensor do
cinto de segurança 073ii.
+:Luz de activação/desactivação
do airbag 073ii.
":Luz do sistema de carga 073ii.
*:Luz de aviso de avaria 074ii.
B:Luz de indicação do próximo
serviço 074ii.
$:Luz de aviso do sistema de
travagem e embraiagem 074ii.
!:Luz de aviso do sistema de
travagem antibloqueio (ABS) 074ii.
*:Luz da mudança de velocidades
0 75ii.
m:Luz da direção de esforço
variável 075ii.
X:Luz dos sensores de estacio-
namento ultrassónicos 075ii.
d:Luz indicadora do controlo
electrónico de estabilidade (ESC)
0 75
ii.
g:Luz de controlo electrónico de
estabilidade (ESC) desligado 075ii.
i:Luz de sistema de controlo da
tração (TCS) desligado 076ii.
C:Luz indicadora da temperatura
do refrigerate do motor 076ii.
7:Luz do Sistema de controlo da
pressão dos pneus 076ii.
::Luz indicadora da pressão do
óleo do motor 076ii.
.:Luz indicadora de nível de
combustível baixo 077ii.
A:Luz indicadora do imobilizador
electrónico 077ii.
w:Luz de potência do motor
reduzida 077ii.
3:Luz indicadora de luzes de
máximos ligados 077ii.
#:Luz indicadora dos faróis de
nevoeiro 077ii.
s:Luz indicadora do farolim de
nevoeiro traseiro 077ii.
;:Luz do indicador de luzes
traseiras 078ii.
5:Luz do programador de veloci-
dade 078ii.
i:Luz de capô aberto 078ii.
U:Luz de porta aberta 078ii.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Instrumentos e comandos 71

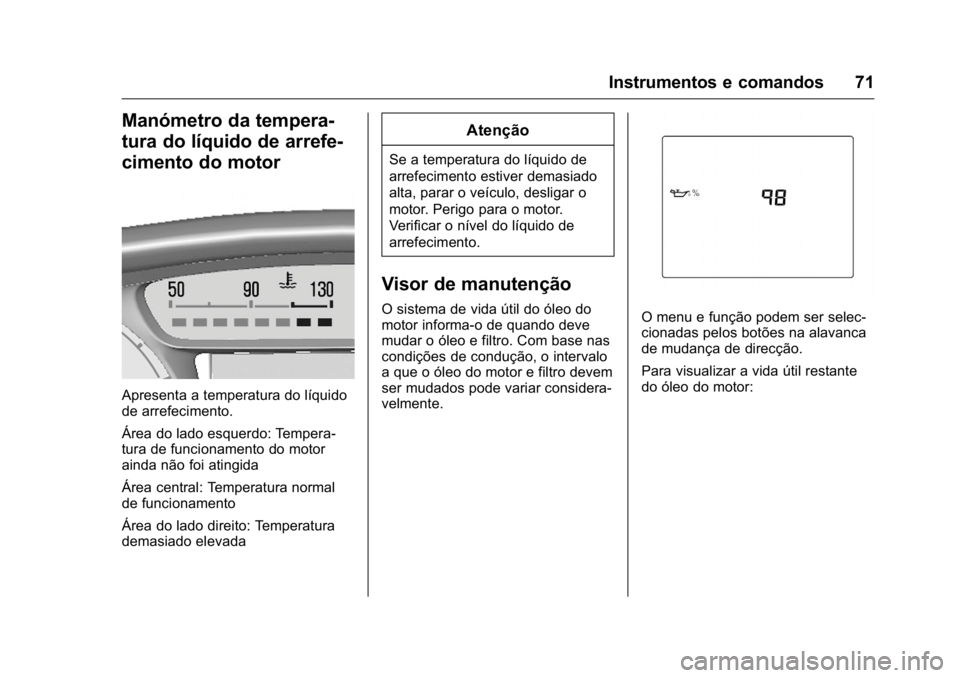

Manómetro da tempera-
tura do líquido de arrefe-
cimento do motor
Apresenta a temperatura do líquido
de arrefecimento.
Área do lado esquerdo: Tempera-
tura de funcionamento do motor
ainda não foi atingida
Área central: Temperatura normal
de funcionamento
Área do lado direito: Temperatura
demasiado elevada
Atenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Visor de manutenção
O sistema de vida útil do óleo do
motor informa-o de quando deve
mudar o óleo e filtro. Com base nas
condições de condução, o intervalo
a que o óleo do motor e filtro devem
ser mudados pode variar considera-
velmente.O menu e função podem ser selec-
cionadas pelos botões na alavanca
de mudança de direcção.
Para visualizar a vida útil restante
do óleo do motor:
