2016 OPEL KARL Manual de Instruções (in Portugues)

OPEL KARL
Manual de Instruções

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
ÍndiceIntrodução . . . . . . . . . . . . . . . . . . . . . . . 2
Informação breve e concisa . . . . . 5
Chaves, portas, janelas . . . . . . . . 18
Bancos e dispositivos deretenção . . . . . . . . . . . . . . . . . . . . . . 32
Arrumação . . . . . . . . . . . . . . . . . . . . . 54
Instrumentos e comandos . . . . . . 61
Iluminação . . . . . . . . . . . . . . . . . . . . . 94
Sistema de informação e lazer . . . . . . . . . . . . . . . . . . . . . . . . . 101
Climatização . . . . . . . . . . . . . . . . . . 140
Condução e funcionamento . . . 150
Conservação do veículo . . . . . . . 173
Serviço e manutenção . . . . . . . . 217
Dados Técnicos . . . . . . . . . . . . . . . 225
Informação do cliente . . . . . . . . . 230
Índice . . . . . . . . . . . . . . . . . . . . 235

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
2 Introdução
Introdução

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Introdução 3
Dados específicos do veículo
Queira introduzir os dados do
veículo na página anterior para os
manter em local acessível. Esta
informação está disponível nas
secções "Serviço e manutenção" e
"Dados técnicos" e consta também
da placa de identificação do veículo.
Introdução
O seu veículo é composto por
tecnologia avançada e segurança e
possui características que o tornam
económico e amigo do ambiente.
Este Manual de instruções dá-lhe
toda a informação necessária para
conduzir o seu veículo de forma
segura e eficiente.
Certifique-se de que os passageiros
estão cientes do possível risco de
acidente e ferimentos que poderão
resultar da utilização indevida do
veículo.
Deve respeitar sempre as leis e
regulamentos específicos do país
em que se encontra. Essas leis
podem ser diferentes da informação
contida neste Manual de Utilização.Desrespeitar as instruções incluídas
neste manual pode afetar a validade
da garantia do seu veículo novo.
Quando este Manual de Instruções
fizer referência a uma visita ao
concessionário, recomendamos que
visite o seu Reparador Autorizado
Opel. Para veículos a gás,
recomendamos que seja uma
oficina autorizada Opel a executar
serviços de assistência a veículos
a gás.
Todos os Reparadores Autorizados
Opel fornecem uma assistência de
primeira a preços razoáveis. Os
mecânicos experientes formados
pela Opel trabalham segundo instru-
ções específicas da Opel.
O conjunto de manuais deve estar
sempre acessível no veículo.
Usar este Manual
.
Este manual descreve todas as
opções e características disponí-
veis para este modelo. Certas
descrições, incluindo as dos
visores e funções dos menus
poderão não se aplicar ao
veículo devido à variante do modelo, especificações do país,
equipamento especial ou
acessórios.
. O capítulo "Informação breve e
concisa" dar-lhe uma ideia geral.
. O índice no início deste manual
e em cada secção indica a
localização da informação.
. O índice permitir-lhe-á procurar
informação escecífica.
. Este Manual de instruções
aplica-se a veículos com volante
à esquerda. O funcionamento é
semelhante para os veículos
com volante à direita.
. O Manual de Instruções utiliza
as designações de motor de
fábrica. As designações de
mercado correspondentes
constam da secção "Dados
Técnicos".
. As direcções indicadas, p. ex.
esquerda ou direita ou dianteira
ou traseira, referem-se sempre
ao sentido de marcha.
. Os ecrãs de visualização do
veículo poderão não suportar o
seu idioma específico.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
4 Introdução
.As mensagens dos mostradores
e etiquetagem interior estão
escritas em caracteres a negrito.
Perigo, Aviso e Atenção
{Perigo
O texto assinalado com{Perigo
fornece informação sobre risco de
lesão fatal. Desrespeitar essa
informação pode colocar a vida
em perigo.
{Aviso
O texto assinalado com{Aviso
fornece informação sobre risco de
acidente ou lesão. Desrespeitar
essa informação pode causar
lesões.
Atenção
O texto assinalado com Atenção
fornece informação sobre possí-
veis danos no veículo. Desres-
peitar essa informação pode
causar danos no veículo.
Símbolos
As referências às páginas são
indicadas por
0.0significa
"consultar página".
As referências às páginas e as
entradas de índice referem-se aos
títulos recuados incluídos no índice
da secção.
A ordem cronológica para
selecionar as entradas de menus na
personalização do veículo é
indicada por
0.
Desejamos-lhe muitas horas de
condução agradável.
Adam Opel AG

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Informação breve e concisa 5
Informação breve e
concisa
Informação para uma
condução inicial
Destrancar o veículo . . . . . . . . . . . . 5
Ajuste dos bancos . . . . . . . . . . . . . . 6
Ajuste dos encostos decabeça . . . . . . . . . . . . . . . . . . . . . . . . 7
Cintos de segurança . . . . . . . . . . . . 7
Ajuste dos espelhos retrovi- sores . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Ajuste do volante . . . . . . . . . . . . . . . 8
Perspectiva geral do painel de instrumentos . . . . . . . . . . . . . . . . . . . 9
Iluminação exterior . . . . . . . . . . . . . 11
Buzina . . . . . . . . . . . . . . . . . . . . . . . . . 12

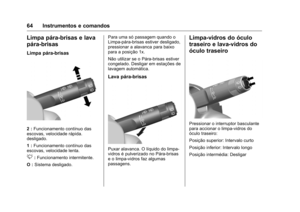

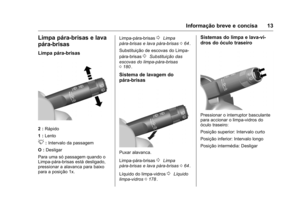

Limpa pára-brisas e lava pára-brisas . . . . . . . . . . . . . . . . . . . 13
Comandos da climatização . . . . 14
Caixa de velocidades . . . . . . . . . . 15
Ligar o motor . . . . . . . . . . . . . . . . . . 15
Estacionamento . . . . . . . . . . . . . . . 16
Informação para uma
condução inicial
Destrancar o veículo
PremirKpara destrancar as portas
e a bagageira. Abrir as portas
puxando os manípulos.
Para abrir a porta da bagageira,
premir o dispositivo táctil por baixo
do friso da porta traseira.
Destranca todas as portas. As luzes
de emergência piscarão duas
vezes.
Radiotelecomando
0Radioteleco-
mando 019
ii,
Sistema de fecho centralizado
0
Sistema de fecho centralizado 021ii,
Bagageira
0Bagageira 023ii.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
6 Informação breve e concisa
Ajuste dos bancos
Ajuste longitudinal
Puxar manípulo, desligar banco,
largar manípulo.
Tentar deslocar o banco para a trás
e para a frente para se certificar de
que o banco está fixo na devida
posição.
Posição do assento
0Posição dos
bancos 034
ii, Ajuste do assento0
Ajuste dos bancos 035ii.
{Perigo
Não se sente a menos de 25 cm
do volante, para permitir o
disparo seguro do airbag.
Inclinação do encosto
Puxar a alavanca, regular a incli-
nação e soltar a alavanca. Deixar
que o banco encaixe até ouvir o
barulho de encaixe.
Posição do assento
0Posição dos
bancos 034
ii, Ajuste do assento0
Ajuste dos bancos 035ii.
Altura dos bancos
Movimento de bombeio da alavanca
Para cima: banco mais elevado
Para baixo: Banco mais baixo
Posição do assento
0Posição dos
bancos 034
ii, Ajuste do assento0
Ajuste dos bancos 035ii.

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Informação breve e concisa 7
Ajuste dos encostos de
cabeça
Premir o botão de desengate,
ajustar a altura e engatar.
Cintos de segurança
Puxar o cinto de segurança e
engatar no fecho. O cinto de
segurança não deve estar torcido e
deve ficar justo ao corpo. O encosto
do banco não deve estar demasiado
inclinado para trás (25° no máximo).
Para desapertar o cinto de
segurança, pressionar o botão
vermelho no fecho do cinto.
Posição dos bancos
0Posição dos
bancos 034
ii,
Cintos de segurança
0Cintos de
segurança 036
ii, Sistema de airbags
0Sistema de
airbags 039
ii.
Ajuste dos espelhos
retrovisores
Espelho retrovisor interior
Para reduzir o encandeamento,
ajustar a alavanca na parte inferior
da caixa do espelho retrovisor.
Espelho retrovisor interior
0
Espelho retrovisor manual 028ii.
