184 Conservação do veículo
2. Desligar o conector elétrico docasquilho da lâmpada.
3. Retirar o conjunto da lâmpada para a esquerda e puxá-lo para
fora do farol.
4. Instalar o novo conjunto da lâmpada diretamente no farol e
rodá-lo para a direita.
5. Volte a ligar o conector eléctrico.

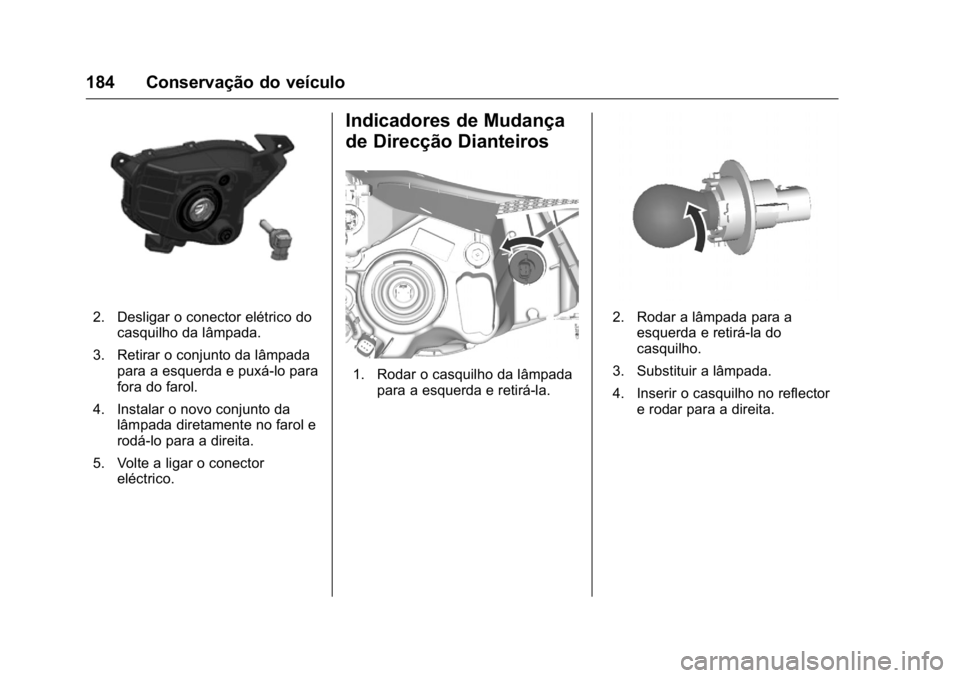

Indicadores de Mudança
de Direcção Dianteiros
1. Rodar o casquilho da lâmpadapara a esquerda e retirá-la.
2. Rodar a lâmpada para a
esquerda e retirá-la do
casquilho.
3. Substituir a lâmpada.
4. Inserir o casquilho no reflector e rodar para a direita.
Page 186 of 245
OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Conservação do veículo 185

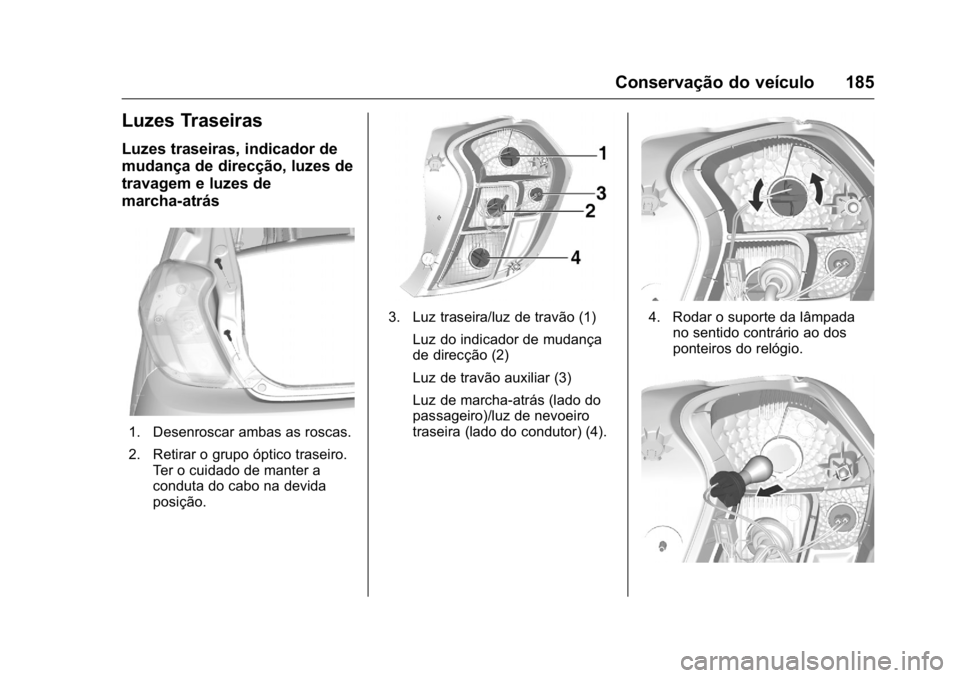

Luzes Traseiras
Luzes traseiras, indicador de
mudança de direcção, luzes de
travagem e luzes de
marcha-atrás
1. Desenroscar ambas as roscas.
2. Retirar o grupo óptico traseiro.Ter o cuidado de manter a
conduta do cabo na devida
posição.
3. Luz traseira/luz de travão (1)
Luz do indicador de mudança
de direcção (2)
Luz de travão auxiliar (3)
Luz de marcha-atrás (lado do
passageiro)/luz de nevoeiro
traseira (lado do condutor) (4).4. Rodar o suporte da lâmpadano sentido contrário ao dos
ponteiros do relógio.
Page 187 of 245
OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
186 Conservação do veículo
5. Retirar o suporte da lâmpada.Empurrar a lâmpada ligeira-
mente para dentro do
casquilho, rodar no sentido
contrário aos ponteiros do
relógio e retirar.
6. Inserir o suporte da lâmpada no conjunto do farol traseiro e
aparafusar no lugar.
Ligar a ficha da cablagem.
Montar o grupo óptico traseiro
na carroçaria e apertar os
parafusos. Fechar as tampas e
encaixar.
7. Ligar a ignição, accionar e verificar todos os faróis.Luzes Indicadoras de
Mudança de Direcção
Para substituir a lâmpada, retire o
respectivo alojamento :
1. Deslizar a luminária para frentee desmontá-la do guarda--
lamas dianteiro com a extremi-
dade traseira.
2. Rodar o casquilho da lâmpadano sentido contrário dos
ponteiros do relógio e remover
do alojamento.
Page 188 of 245

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Conservação do veículo 187
3. Retirar a lâmpada do casquilhoe substituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade dianteira dentro do guarda-lama
dianteiro, deslizar para a frente
e inserir a extremidade
traseira.

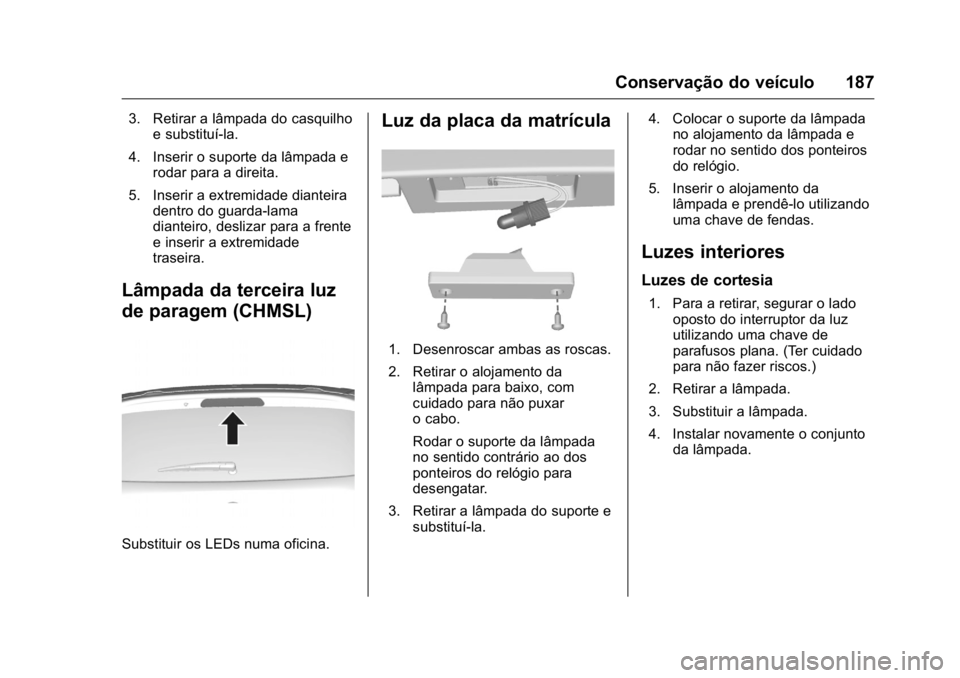

Lâmpada da terceira luz
de paragem (CHMSL)
Substituir os LEDs numa oficina.
Luz da placa da matrícula
1. Desenroscar ambas as roscas.
2. Retirar o alojamento da
lâmpada para baixo, com
cuidado para não puxar
o cabo.
Rodar o suporte da lâmpada
no sentido contrário ao dos
ponteiros do relógio para
desengatar.
3. Retirar a lâmpada do suporte e substituí-la. 4. Colocar o suporte da lâmpada
no alojamento da lâmpada e
rodar no sentido dos ponteiros
do relógio.
5. Inserir o alojamento da lâmpada e prendê-lo utilizando
uma chave de fendas.
Luzes interiores
Luzes de cortesia
1. Para a retirar, segurar o lado
oposto do interruptor da luz
utilizando uma chave de
parafusos plana. (Ter cuidado
para não fazer riscos.)
2. Retirar a lâmpada.
3. Substituir a lâmpada.
4. Instalar novamente o conjunto da lâmpada.
Page 189 of 245

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
188 Conservação do veículo
Luz da bagageira
1. Retirar a lâmpada para foracom uma chave de parafusos.
2. Retirar a lâmpada.
3. Inserir a lâmpada nova.
4. Colocar a lâmpada.
Iluminação do painel de
instrumentos
Substituir as lâmpadas numa
oficina.
Instalação Eléctrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível queimado. Existem três
caixas de fusíveis no veículo :
.Na frente esquerda do comparti-
mento do motor
. Nos veículos com volante à
esquerda, no interior atrás do
compartimento de arrumação,
ou nos veículos com volante à
direita, atrás do porta-luvas
. Atrás de uma tampa no lado
esquerda da bagageira
Antes de se substituir um fusível,
desligar o respectivo interruptor e a
ignição.
Um fusível fundido é identificável
por um fio derretido. Não substituir
o fusível enquanto não se corrigir o
que levou a que se fundisse.
Algumas funções estão protegidas
por vários fusíveis.
Page 190 of 245
OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Conservação do veículo 189

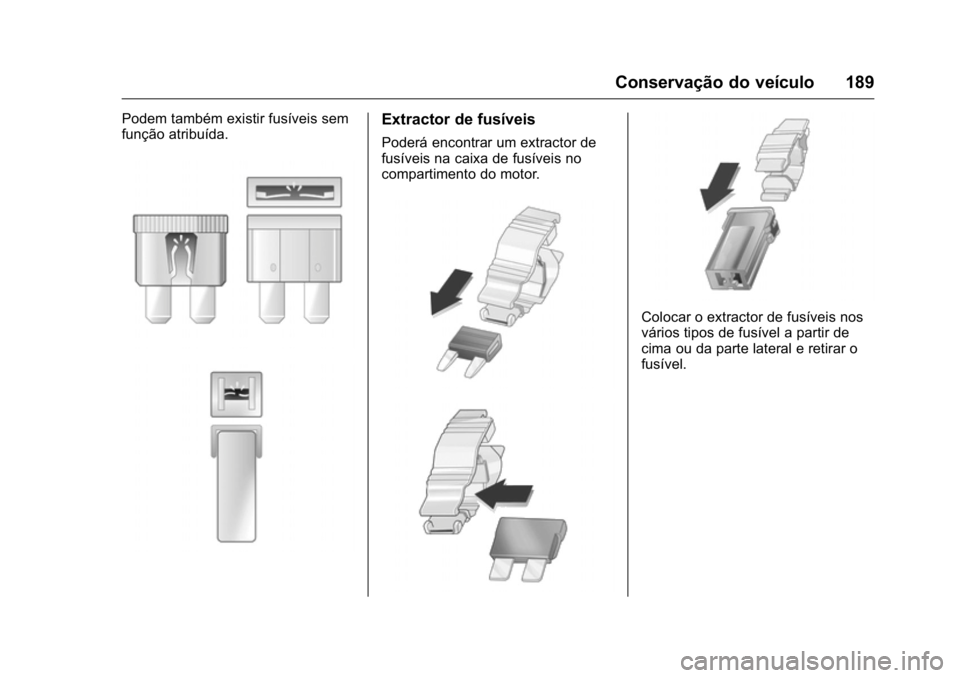

Podem também existir fusíveis sem
função atribuída.Extractor de fusíveis
Poderá encontrar um extractor de
fusíveis na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de
cima ou da parte lateral e retirar o
fusível.
Page 191 of 245
OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
190 Conservação do veículo
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desencaixar a tampa, levantar para
cima e retirar.
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis
não for fechada correctamente,
poderão ocorrer avarias.
N.º Circuito1 Trinco da porta da bagageira 2 -
3 Desembaciamento do óculo
traseiro
4 Aquecedor do espelho retrovisor exterior
5 Tecto de abrir
6 Módulo de comando da transmissão contínua
variável
7 Sensor de massa de ar
8 Bomba auxiliar de aquecedor
9 Válvula do sistema de travões anti-bloqueio
10 Controlo de tensão regulado
11 Câmara traseira
12 -
13 -
14 Módulo de comando do motor/Unidade de comando
da caixa de velocidades
Page 192 of 245

OPEL Karl Owner Manual (GMK-Localizing-Portugal-9231166) - 2016 - crc -
9/9/15
Conservação do veículo 191
15 Módulo de comando dainjecção de combustível/
/Motor de arranque
16 Motor da bomba de combustível
17 Módulo de comando do motor1
18 Módulo de comando do motor2
19 Injector, Ignição
20 Sistema de ar condicionado
21 Sensor da bateria inteligente
22 Trava eléctrica da coluna da direcção
23 Ventoinha de arrefecimento baixa
24 -
25 Interruptor do espelho retrovisor exterior
26 Módulo de comando do motor/Módulo da caixa de
velocidades automática
27 Válvula electromagnética de ventilação do depósito 28 Interruptor do pedal dos
travões
29 Sensor auxiliar de presença de ocupante
30 Motor de nivelamento dos faróis
31 Buzina
32 Farol dianteiro de nevoeiro
33 Luz de máximos esquerda
34 Luz de máximos direita
35 -
36 Motor do limpa-vidros traseiro
37 Luz de curva do lado esquerdo
38 Motor da bomba do lava-vidros
39 Luz de curva do lado direito
40 -
41 -
42 Motor de arranque 2
43 Quadro eléctrico com ligações incorporadas a
barramentos 44 Caixa de velocidades
manual automatizada
45 Motor de arranque 1
46 Bomba do sistema de travões antibloqueio
47 Ventoinha de arrefecimento rápida
48 Motor do limpa-pára-brisas
49 Acessório do quadro eléctrico com ligações
incorporadas a
barramentos/
/Alimentação RAP
