ATTENTION
ØNe pas monter de pneu à neige ou
normal sur la jante de la roue de
secours à usage temporaire. Ces
pneus ne s'adapteront pas et cela
risque d'endommager la jante et le
pneu.
ØLa roue de secours à usage
temporaire a une surface de
roulement de moins de 5.000 km
(3.000 milles). La surface de
roulement pourrait être encore
plus courte selon les conditions de
conduite.
ØL'utilisation de la roue de secours
à usage temporaire doit être
limitée, cependant, si le témoin
d'usure apparaît en travers de la
chape, remplacer cette roue par
une roue de secours temporaire du
même type (page 6-49).
REMARQUE
Les pneus s'abîment avec le temps, même si on
ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les
pneus lorsqu'ils sont vieux de 6 ans ou plus. La
chaleur causée par l'utilisation en climat
chaud ou sous conditions de forte charge peut
accélérer le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours quand
on remplace les autres pneus, car le pneu de la
roue de secours vieillit aussi. La date de
fabrication du pneu (semaine et année) est
indiquée par un numéro à 4 chiffres.
Se référer à Etiquetage des pneus à la page
8-25.
qRemplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident.
ATTENTION
Une roue de dimension autre que
celle spécifiée peut affecter:
ØAjustement du pneu
ØDurée de vie de la roue et du
roulement de roue
ØGarde au sol
ØEspace nécessaire à la chaîne
ØIndication du compteur de vitesse
ØAlignement des phares
ØHauteur des pare-chocs
ØSystème de surveillance de
pression des pneus
En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport (déport interne/externe),
à la roue d'origine.
Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
Entretien
Entretien réalisable par le propriétaire
6-49
CX-5_8DV3-EC-14K_Edition2 Page521
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (522,1)

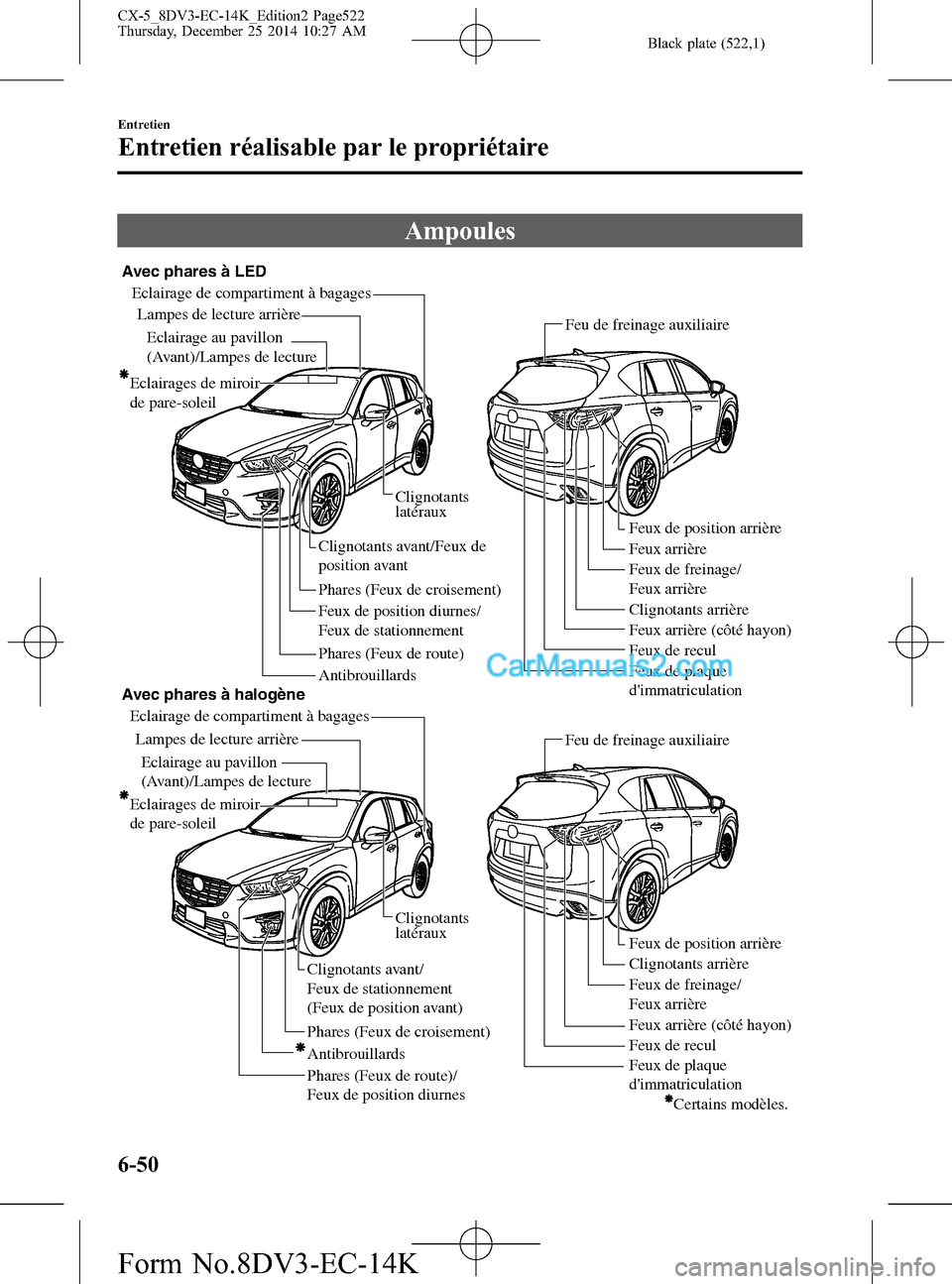

Ampoules
Avec phares à LED
Avec phares à halogène
Feux de position arrière
Clignotants arrière
Feux de freinage/
Feux arrière
Feux de plaque
d'immatriculation Phares (Feux de croisement)
Feu de freinage auxiliaire
Feux de position arrière
Clignotants arrière Feux de freinage/
Feux arrière
Feux de plaque
d'immatriculation
Feu de freinage auxiliaire
Clignotants
latéraux
Clignotants avant/Feux de
position avant
Phares (Feux de route)/
Feux de position diurnes Phares (Feux de croisement) Clignotants avant/
Feux de stationnement
(Feux de position avant)
Antibrouillards
Lampes de lecture arrière
Eclairage au pavillon
(Avant)/Lampes de lecture Eclairage de compartiment à bagages
Eclairages de miroir
de pare-soleil
Lampes de lecture arrière
Eclairage au pavillon
(Avant)/Lampes de lecture Eclairage de compartiment à bagages
Eclairages de miroir
de pare-soleil
Feux de position diurnes/
Feux de stationnement
Antibrouillards
Certains modèles.
Clignotants
latéraux
Phares (Feux de route)
Feux arrière (côté hayon)
Feux arrière (côté hayon)
Feux de recul
Feux de recul Feux arrière
6-50
Entretien
Entretien réalisable par le propriétaire
CX-5_8DV3-EC-14K_Edition2 Page522
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (523,1)
PRUDENCE
Ne jamais toucher le verre d'une
ampoule halogène avec les mains nues
et toujours porter des lunettes de
sûreté lors de la manipulation ou
lorsque l'on travaille près d'ampoules:
Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera
et les éclats de verre peuvent causer
de graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée.
Toujours garder les ampoules
halogènes hors de la portée des
enfants:
Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures.
REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
qRemplacement des ampoules
d'éclairages extérieurs
Phares (avec phares à LED)
Ampoules des feux de croisement,
ampoules des feux de route, feux de
position diurnes/feux de stationnement
L'ampoule LED ne peut pas être
remplacée comme une seule unité, car
c'est une unité intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Phares (avec phares à halogène)
Ampoules des feux de croisement,
ampoules des feux de route/Feux de
position diurnes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
3.(Côté droite)
Retirer le réservoir de liquide de lave-
glace depuis le guide.
Réservoir de liquide de
lave-glace de pare-briseGuide
4. Débrancher le connecteur de l'unité en
appuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
Entretien
Entretien réalisable par le propriétaire
6-51
CX-5_8DV3-EC-14K_Edition2 Page523
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (524,1)
Ampoules de feux de croisement
Ampoules de feux de route/Feux de
position diurnes
5. Tourner l'ensemble douille et ampoule
et le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.Ampoules de feux de croisement
Ampoules de feux de route/Feux de
position diurnes
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants avant/Feux de position
avant (avec phares à LED)
Clignotants avant/Feux de
stationnement (Feux de position avant)
(avec phares à halogène)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
6-52
Entretien
Entretien réalisable par le propriétaire
CX-5_8DV3-EC-14K_Edition2 Page524
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (525,1)
2. Pour changer l'ampoule du côté droit,
démarrer le moteur, tourner le volant
complètement vers la droite, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
3. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
InstallationRetrait
4. Tourner la vis dans le sens contraire
des aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.6. Débrancher l'ampoule de la douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Antibrouillards (avec phares à LED)
L'ampoule LED ne peut pas être
remplacée comme une seule unité, car
c'est une unité intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Antibrouillards (avec phares à
halogène)í
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit,
démarrer le moteur, tourner le volant
complètement vers la droite, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
Entretien
Entretien réalisable par le propriétaire
6-53íCertains modèles. CX-5_8DV3-EC-14K_Edition2 Page525
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (526,1)
3. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
InstallationRetrait
4. Tourner la vis dans le sens contraire
des aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
5. Débrancher le connecteur de l'unité en
appuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
6. Tourner l'ensemble douille et ampoule
et le retirer. Retirer soigneusement
l'ampoule de la douille du réflecteur en
la tirant doucement tout droit hors de la
douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants latéraux
L'ampoule LED ne peut pas être
remplacée comme une seule unité, car
c'est une unité intégrée.
6-54
Entretien
Entretien réalisable par le propriétaire
CX-5_8DV3-EC-14K_Edition2 Page526
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (527,1)
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Feux de freinage/Feux arrière, feux de
position arrière, feux arrière,
clignotants arrière, feux de recul (avec
phares à LED)
Feux de freinage/Feux arrière, feux de
position arrière, feux arrière
L'ampoule LED ne peut pas être
remplacée comme une seule unité, car
c'est une unité intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Clignotants arrière, feux de recul
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle à l'aide d'un
tournevis plat entouré d'un chiffon au
couvercle.
Clignotants arrière
Feux de recul
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
Clignotants arrière
Entretien
Entretien réalisable par le propriétaire
6-55
CX-5_8DV3-EC-14K_Edition2 Page527
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (528,1)
Feux de recul
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de freinage/Feux arrière,
clignotants arrière, feux de position
arrière, feux arrière (côté hayon), feux
de recul (avec phares à halogène)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle à l'aide d'un
tournevis plat entouré d'un chiffon au
couvercle.
Feux de freinage/Feux arrière,
clignotants arrière, feux de position
arrière
Feux arrière (côté hayon), feux de recul
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
Feux de freinage/Feux arrière
6-56
Entretien
Entretien réalisable par le propriétaire
CX-5_8DV3-EC-14K_Edition2 Page528
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K
