2016 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

Black plate (177,1)
Signal Voyants/témoins Page
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant4-37
Voyant de niveau bas de carburant 4-37
Indication d'avertissement de verification du bouchon du réservoir de
carburant4-38
Voyant de ceintures de sécurité 4-38
Indication d'avertissement de portière ouverte 4-39
Indication d'avertissement de hayon ouvert 4-39
Indication d'avertissement de niveau bas de liquide du lave-glace 4-40
Voyant du système de surveillance de pression des pneus 4-40
Indication d'avertissement KEY 4-42
Voyant (ambre)/Témoin (vert) du système de commande des feux de route
(HBC)4-44
Indication de la clé 4-44
Témoin TCS/DSC 4-45
Témoin TCS OFF 4-45
Témoin d'assistance au freinage intelligent/d'assistance de frein intelligent
Ville (SBS/SCBS) OFF4-46
En cours de conduite
Tableau de bord et affichage
4-25
CX-5_8DV3-EC-14K_Edition2 Page177
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (178,1)
Signal Voyants/témoins Page
Indication d'avertissement d'assistance de frein intelligent Ville (SCBS) 4-46
Témoin de la faible température du liquide de refroidissement du moteur
(bleu)4-46
Indication de position de plage de boîte de vitesse 4-46
Témoin de feux de route 4-47
Témoins de clignotants et de feux de détresse 4-47
Témoin d'immobilisateur 4-47
Voyant (ambre)/Témoin (vert) de commande de croisière radar Mazda
(MRCC)4-48
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)4-48
Indication du mode de sélection 4-47
Indication de surveillance des angles morts (BSM) OFF 4-49
Témoin de feux allumés 4-49
Voyant LED des phares 4-50
4-26
En cours de conduite
Tableau de bord et affichage
CX-5_8DV3-EC-14K_Edition2 Page178
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (179,1)
qType B
Les voyants/témoins apparaissent dans l'une des zones grisées.
Signal Voyants/témoins Page
Voyant principal 4-29
Voyant du système de freinage 4-30
Voyant du système d'antiblocage de frein (ABS) 4-30
Voyant du frein de stationnement électrique 4-32
Témoin de la demande de fonctionnement de la pédale de frein 4-32
Voyant du circuit de charge 4-32
Voyant d'huile moteur 4-32
Voyant d'anomalie du moteur 4-33
Voyant de la température élevée du liquide de refroidissement du moteur
(rouge)4-33
Voyant du système de suivi de voie (LDWS) 4-34
Témoin du système de suivi de voie (LDWS) OFF 4-34
En cours de conduite
Tableau de bord et affichage
4-27
CX-5_8DV3-EC-14K_Edition2 Page179
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (180,1)
Signal Voyants/témoins Page
Voyant du système toutes roues motrices (AWD) 4-35
Voyant de boîte de vitesses automatique 4-36
Témoin d'anomalie de la direction assistée 4-36
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant4-37
Voyant de niveau bas de carburant 4-37
Voyant de vérification du bouchon du réservoir de carburant 4-38
Voyant de ceintures de sécurité 4-38
Voyant de portière ouverte 4-39
Voyant de niveau bas de liquide de lave-glace 4-40
Voyant du système de surveillance de pression des pneus 4-40
Voyant KEY (rouge)/Témoin KEY (vert) 4-42
Voyant (ambre)/Témoin (vert) du système de commande des feux de route
(HBC)4-44
Témoin de la clé 4-44
Témoin TCS/DSC 4-45
Témoin TCS OFF 4-45
Témoin de la faible température du liquide de refroidissement du moteur
(bleu)4-46
4-28
En cours de conduite
Tableau de bord et affichage
CX-5_8DV3-EC-14K_Edition2 Page180
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

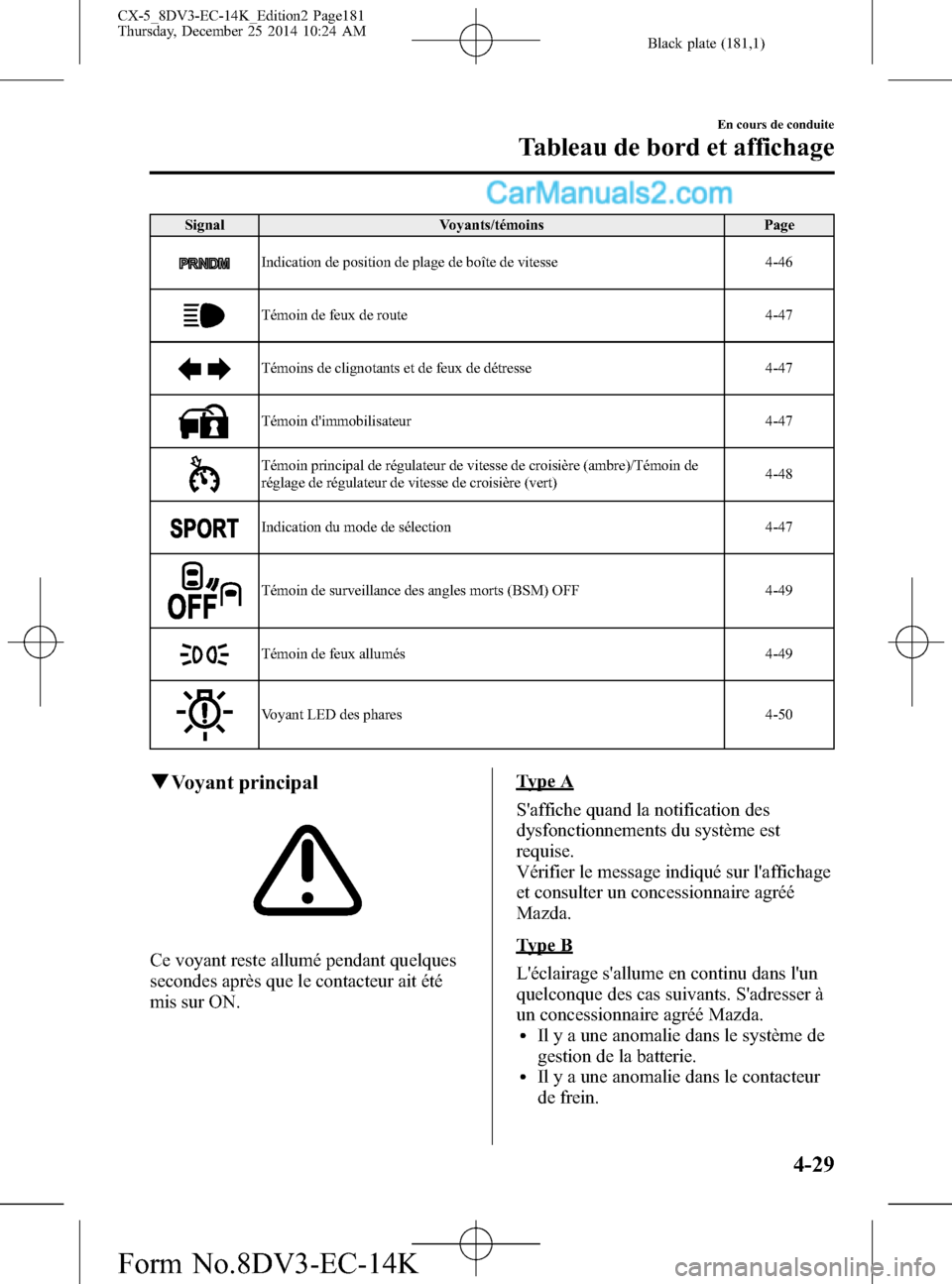

Black plate (181,1)
Signal Voyants/témoins Page
Indication de position de plage de boîte de vitesse 4-46
Témoin de feux de route 4-47
Témoins de clignotants et de feux de détresse 4-47
Témoin d'immobilisateur 4-47
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)4-48
Indication du mode de sélection 4-47
Témoin de surveillance des angles morts (BSM) OFF 4-49
Témoin de feux allumés 4-49
Voyant LED des phares 4-50
qVoyant principal
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur ON.
Type A
S'affiche quand la notification des
dysfonctionnements du système est
requise.
Vérifier le message indiqué sur l'affichage
et consulter un concessionnaire agréé
Mazda.
Type B
L'éclairage s'allume en continu dans l'un
quelconque des cas suivants. S'adresser à
un concessionnaire agréé Mazda.
lIl y a une anomalie dans le système de
gestion de la batterie.
lIl y a une anomalie dans le contacteur
de frein.
En cours de conduite
Tableau de bord et affichage
4-29
CX-5_8DV3-EC-14K_Edition2 Page181
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (182,1)
qVoyant du système de freinage
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur ON.
Ce voyant a les fonctions suivantes:
Quand l'éclairage s'allume
L'éclairage s'allume lorsque le frein de
stationnement électrique est enclenché et
s'éteint quand le frein est libéré.
Si le voyant du système de freinage reste
allumé même si le frein de stationnement
électrique est relâché, le liquide de frein
peut être faible ou il pourrait y avoir un
problème avec le système de frein. Garer
le véhicule dans un endroit sûr
immédiatement et contacter un
concessionnaire agréé Mazda.
Quand le voyant clignote
L'éclairage clignote si le frein de
stationnement électrique est en panne.
Si l'éclairage continue à clignoter même si
l'interrupteur du frein de stationnement
électrique est utilisé, consulter un
concessionnaire agréé Mazda aussitôt que
possible.
PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
ATTENTION
En outre, l'efficacité du freinage peut
diminuer donc vous pouvez avoir
besoin d'appuyer sur la pédale de
frein plus fort que la normale pour
arrêter le véhicule.
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur est mis sur ON.
4-30
En cours de conduite
Tableau de bord et affichage
CX-5_8DV3-EC-14K_Edition2 Page182
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (183,1)
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
REMARQUE
lLorsque le moteur est démarré à l'aide
d'une batterie de secours, un régime moteur
irrégulier se produit et il est possible que le
voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique
cependant pas une anomalie de
fonctionnement du système ABS.
Faire recharger la batterie dès que
possible.
lLe système d'assistance des freins ne
fonctionne pas lorsque le voyant ABS est
allumé.
qVoyant du système électronique
de distribution de force de
freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qVoyant du frein de stationnement
électrique
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur ON.
Le voyant s'allume lorsque le système
présente une anomalie. Faire inspecter
votre véhicule par un concessionnaire
agréé Mazda.
En cours de conduite
Tableau de bord et affichage
4-31
CX-5_8DV3-EC-14K_Edition2 Page183
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (184,1)
qTémoin de la demande de
fonctionnement de la pédale de
frein (Type B)
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
L'éclairage s'allume lorsque le frein de
stationnement électrique est libéré avec
l'interrupteur de frein de stationnement
électrique sans avoir à appuyer sur la
pédale de frein.
qIndication d'avertissement/
voyant du circuit de charge
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
Si le voyant/indication s'allume pendant la
conduite, cela indique une anomalie de
l'alternateur ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit
de charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qIndication d'avertissement/
voyant d'huile moteur
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
Ce voyant indique que la pression de
l'huile moteur est basse.
ATTENTION
Ne pas faire tourner le moteur si la
pression d'huile moteur est basse.
Sinon, il pourrait entraîner de graves
dommages au moteur.
Si le voyant s'allume pendant la conduite:
1. Garer prudemment le véhicule sur le
bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes
afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page
6-30) S'il est faible, ajouter la quantité
adaptée d'huile moteur (veiller à ne pas
ajouter une quantité trop importante).
4-32
En cours de conduite
Tableau de bord et affichage
CX-5_8DV3-EC-14K_Edition2 Page184
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K
