2016 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

Black plate (193,1)
Voyant allumé/avertisseur sonore
retentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte et initialiser TPMS. Se référer au
tableau de gonflage des pneus (page 9-9).REMARQUElEffectuer le réglage de pression des pneus
lorsque les pneus sont froids. La pression
de gonflage des pneus varie selon la
température des pneus; il faut donc laisser
le véhicule au repos pendant une heure ou
ne pas le conduire plus de 1,6 km (1 mille)
avant de régler la pression de gonflage des
pneus. Lorsque la pression est réglée sur
des pneus chauds selon une pression de
gonflage froide, le voyant/bip sonore TPMS
pourrait s'allumer après que les pneus
soient refroidis et que la pression ne soit
devenue inférieure aux spécifications.
Un voyant TPMS allumé résultant d'une
baisse de la pression de gonflage des pneus
suite à une température ambiante froide
peut rester allumé même si la température
ambiante s'élève. Dans ce cas, il sera
également nécessaire d'ajuster les pressions
de gonflage des pneus. Si le voyant TPMS
s'allume à cause d'une baisse de la pression
de gonflage des pneus, s'assurer de vérifier
et d'ajuster les pressions.
lLes pneus perdent naturellement un peu
d'air avec le temps et le système TPMS ne
peut pas déterminer si les pneus se sont
dégonflés avec le temps ou si un pneu est à
plat. Toutefois, si un seul pneu parmi les
quatre est dégonflé, ceci indique une
anomalie; il faut alors que quelqu'un fasse
avancer le véhicule lentement afin qu'on
puisse vérifier si le pneu dégonflé comporte
des entailles ou un objet de métal dépassant
de la bande de roulement ou de la paroi du
pneu. Mettre quelques gouttes d'eau sur la
tige de la valve pour voir s'il ne se forme
pas de bulles indiquant une valve en
mauvais état. La correction des fuites ne
peut pas se faire uniquement en se
contentant de regonfler le pneu en cause,
car les fuites sont dangereuses - l'apporter
chez un concessionnaire agréé Mazda.
En cours de conduite
Tableau de bord et affichage
4-41
CX-5_8DV3-EC-14K_Edition2 Page193
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (194,1)
Si le voyant s'allume de nouveau même
après que les pressions des pneus aient été
réglées et que l'initialisation TPMS ait été
effectuée, cela peut indiquer la présence
d'une crevaison. Remplacer le pneu crevé
par la roue de secours temporaire (page
7-8).
Voyant clignote
Si le système de surveillance de pression
des pneus présente une anomalie, le
voyant de pression des pneus clignote
pendant environ 1 minute lorsque le
contacteur est placé sur ON, puis il
continue à s'allumer. Faire inspecter le
véhicule par un concessionnaire agréé
Mazda dès que possible.
qIndication d'avertissement/Voyant
KEY (rouge)/Témoin KEY (vert)
Type A
“Défaillance du système sans clé”
s'affiche
Ce message s'affiche lorsque le système
avancé d'ouverture à télécommande & du
bouton de démarrage du moteur a un
problème.
S'adresser à un concessionnaire agréé
Mazda.
ATTENTION
Si le message ci-dessus est indiqué ou
si le témoin du bouton de démarrage
du moteur (ambre) clignote, il se peut
que le moteur ne démarre pas. S'il n
‘est pas possible de démarrer le
moteur, tenter de le démarrer à l'aide
de la méthode d'urgence pour
démarrer le moteur et faire inspecter
le véhicule par un concessionnaire
agréé Mazda dès que possible.
Se référer à Opération d'urgence pour
le démarrage du moteur à la page
4-9.
“Couper le contact”s'affiche
Ce message s'affiche lorsque la portière
du conducteur est ouverte sans avoir éteint
l'allumage.
“Clé non détectée”s'affiche
Ce message s'affiche lorsque l'une des
opérations suivantes est effectuée avec la
télécommande hors de portée
opérationnelle ou placée dans des zones à
l'intérieur de la cabine où il est difficile
qu'elle soit détectée.
lLe bouton de démarrage du moteur est
enfoncé avec l'allumage éteint
lLe contacteur est activélLa portière du conducteur est ouverte
ou toutes les autres portières sont
fermées sans avoir éteint l'allumage
4-42
En cours de conduite
Tableau de bord et affichage
CX-5_8DV3-EC-14K_Edition2 Page194
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

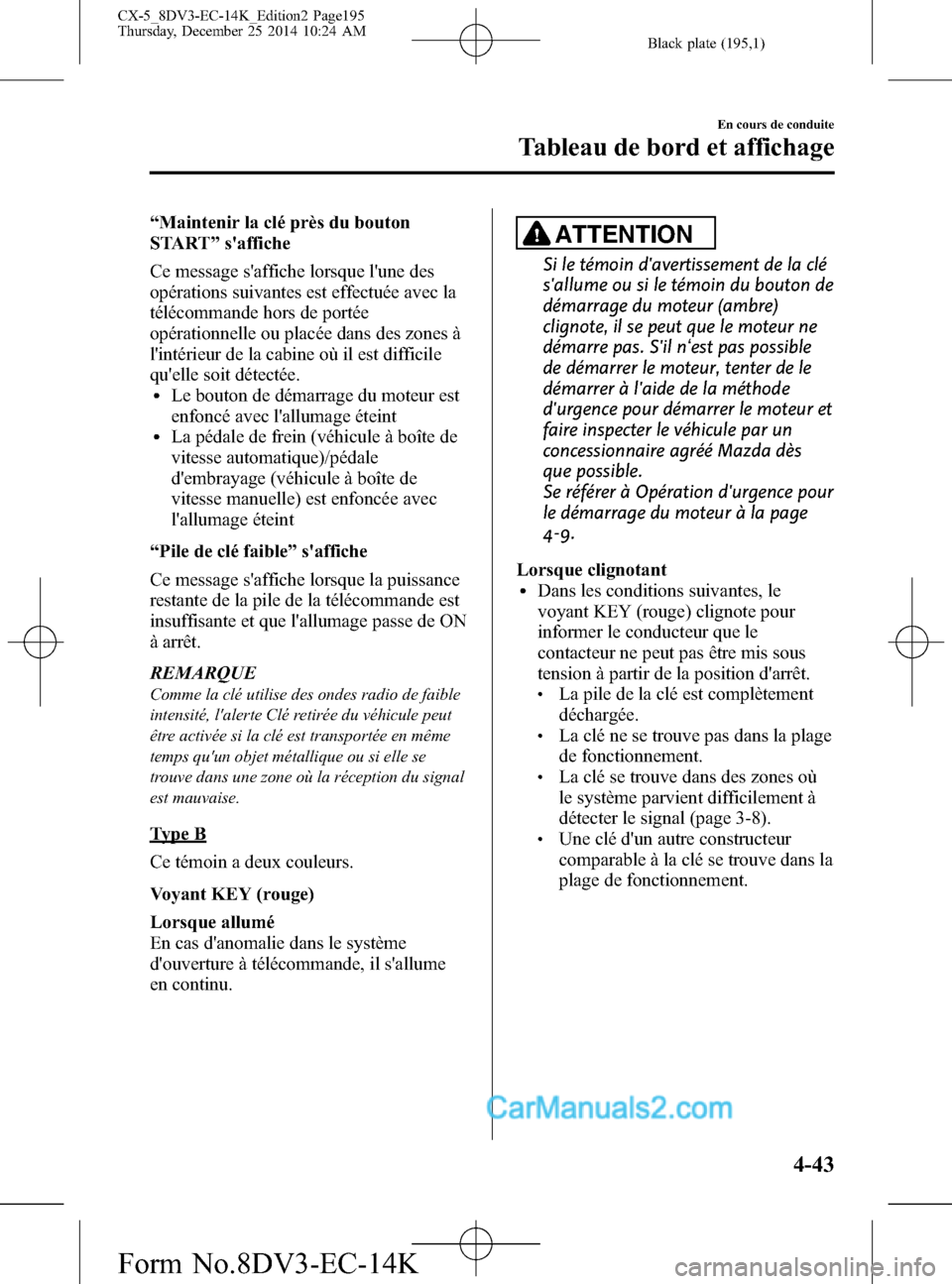

Black plate (195,1)
“Maintenir la clé près du bouton
START”s'affiche
Ce message s'affiche lorsque l'une des
opérations suivantes est effectuée avec la
télécommande hors de portée
opérationnelle ou placée dans des zones à
l'intérieur de la cabine où il est difficile
qu'elle soit détectée.
lLe bouton de démarrage du moteur est
enfoncé avec l'allumage éteint
lLa pédale de frein (véhicule à boîte de
vitesse automatique)/pédale
d'embrayage (véhicule à boîte de
vitesse manuelle) est enfoncée avec
l'allumage éteint
“Pile de clé faible”s'affiche
Ce message s'affiche lorsque la puissance
restante de la pile de la télécommande est
insuffisante et que l'allumage passe de ON
à arrêt.
REMARQUE
Comme la clé utilise des ondes radio de faible
intensité, l'alerte Clé retirée du véhicule peut
être activée si la clé est transportée en même
temps qu'un objet métallique ou si elle se
trouve dans une zone où la réception du signal
est mauvaise.
Type B
Ce témoin a deux couleurs.
Voyant KEY (rouge)
Lorsque allumé
En cas d'anomalie dans le système
d'ouverture à télécommande, il s'allume
en continu.
ATTENTION
Si le témoin d'avertissement de la clé
s'allume ou si le témoin du bouton de
démarrage du moteur (ambre)
clignote, il se peut que le moteur ne
démarre pas. S'il n‘est pas possible
de démarrer le moteur, tenter de le
démarrer à l'aide de la méthode
d'urgence pour démarrer le moteur et
faire inspecter le véhicule par un
concessionnaire agréé Mazda dès
que possible.
Se référer à Opération d'urgence pour
le démarrage du moteur à la page
4-9.
Lorsque clignotant
lDans les conditions suivantes, le
voyant KEY (rouge) clignote pour
informer le conducteur que le
contacteur ne peut pas être mis sous
tension à partir de la position d'arrêt.
lLa pile de la clé est complètement
déchargée.
lLa clé ne se trouve pas dans la plage
de fonctionnement.
lLa clé se trouve dans des zones où
le système parvient difficilement à
détecter le signal (page 3-8).
lUne clé d'un autre constructeur
comparable à la clé se trouve dans la
plage de fonctionnement.
En cours de conduite
Tableau de bord et affichage
4-43
CX-5_8DV3-EC-14K_Edition2 Page195
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (196,1)
lDans les conditions suivantes, le
voyant KEY (rouge) clignotera en
continu si le contacteur n'est pas en
position d'arrêt pour informer le
conducteur que la clé a été retirée du
véhicule. Le voyant KEY (rouge)
s'arrêtera de clignoter lorsque la clé
sera replacée dans le véhicule:
Le contacteur n'est pas en position
d'arrêt et toutes les portières et le hayon
sont fermés après le retrait de la clé du
véhicule.
REMARQUE
Comme la clé utilise des ondes radio de faible
intensité, l'alerte Clé retirée du véhicule peut
être activée si la clé est transportée en même
temps qu'un objet métallique ou si elle se
trouve dans une zone où la réception du signal
est mauvaise.
Témoin KEY (vert)
Lorsque allumé
Lorsque la pédale de frein (boîte de
vitesses automatique) ou d'embrayage
(boîte de vitesses manuelle) est enfoncée,
le système vérifie que la clé correcte se
trouve dans le véhicule, le témoin KEY
(vert) s'allume et le moteur peut être
démarré (page 4-4).
Lorsque clignotant
Lorsque le contacteur est placé sur ON à
la position d'arrêt, le témoin KEY (vert)
clignote pendant environ 30 secondes
pour indiquer que la puissance restante de
la pile est insuffisante. Remplacer par une
pile neuve avant que la clé ne devienne
inutilisable.
Se référer à Remplacement de la pile de la
clé à la page 6-42.
qVoyant HBC (ambre)/Témoin
HBC (vert)í
Voyant HBC (ambre)
Lorsque allumé
Lorsque le contacteur est mis sur ON, le
voyant s'allume puis s'éteint après
quelques secondes. Le voyant s'allume si
la zone du pare-brise devant la caméra de
détection avant (FSC) est embuée ou
encombrée.
Ce voyant s'allume s'il y a une anomalie
dans le système de commande des feux de
route (HBC). Faire inspecter votre
véhicule par un concessionnaire agréé
Mazda.
Témoin HBC (vert)
Ce témoin s'allume lorsque le système est
activé et s'éteint lorsque le
fonctionnement du système est annulé.
qIndication/témoin de la clé
Type A
Effectuer l'entretien en conformité avec le
message.
4-44
En cours de conduite
íCertains modèles.
Tableau de bord et affichage
CX-5_8DV3-EC-14K_Edition2 Page196
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

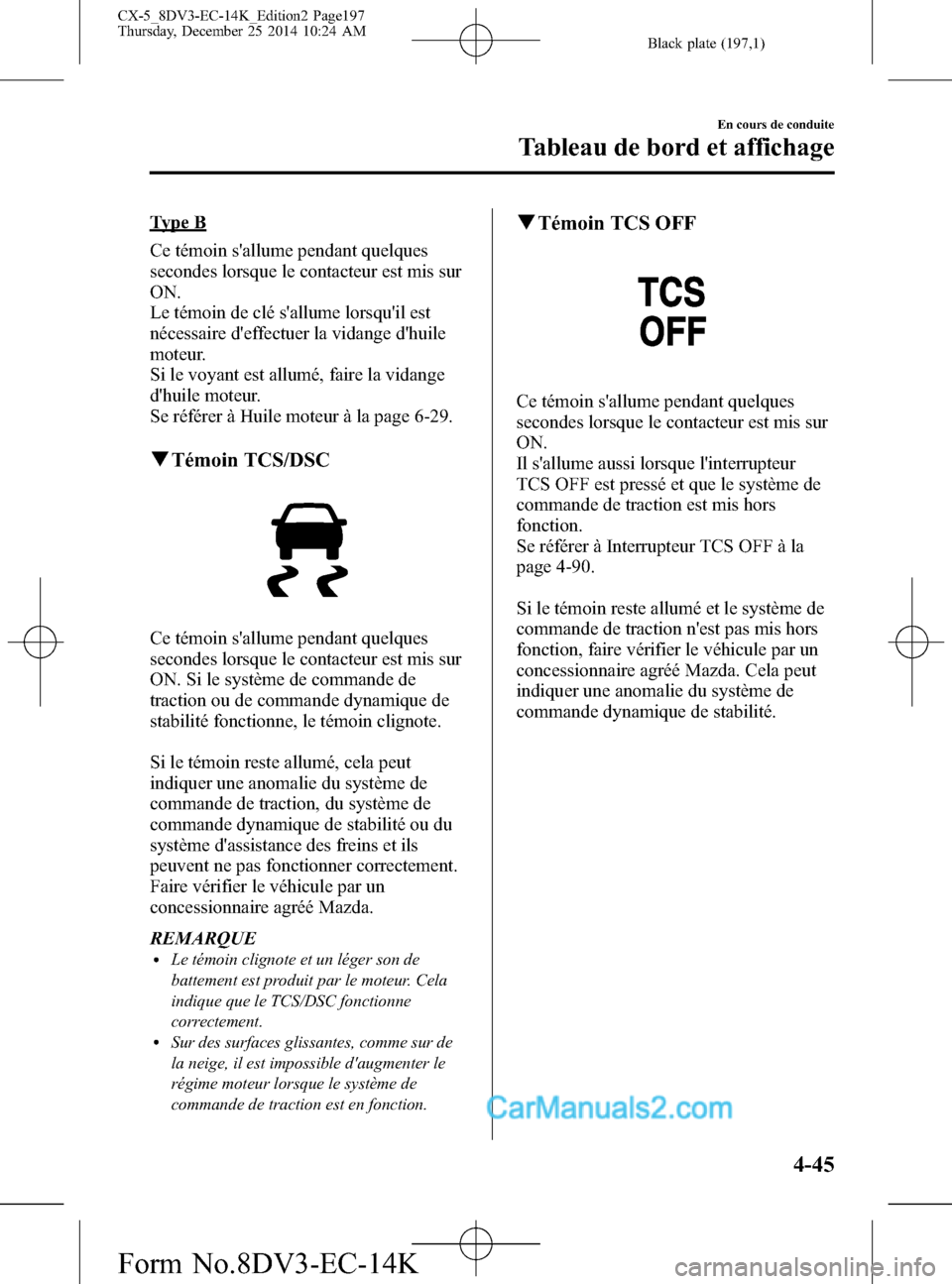

Black plate (197,1)
Type B
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Le témoin de clé s'allume lorsqu'il est
nécessaire d'effectuer la vidange d'huile
moteur.
Si le voyant est allumé, faire la vidange
d'huile moteur.
Se référer à Huile moteur à la page 6-29.
qTémoin TCS/DSC
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON. Si le système de commande de
traction ou de commande dynamique de
stabilité fonctionne, le témoin clignote.
Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité ou du
système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire vérifier le véhicule par un
concessionnaire agréé Mazda.
REMARQUE
lLe témoin clignote et un léger son de
battement est produit par le moteur. Cela
indique que le TCS/DSC fonctionne
correctement.
lSur des surfaces glissantes, comme sur de
la neige, il est impossible d'augmenter le
régime moteur lorsque le système de
commande de traction est en fonction.
qTémoin TCS OFF
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Il s'allume aussi lorsque l'interrupteur
TCS OFF est pressé et que le système de
commande de traction est mis hors
fonction.
Se référer à Interrupteur TCS OFF à la
page 4-90.
Si le témoin reste allumé et le système de
commande de traction n'est pas mis hors
fonction, faire vérifier le véhicule par un
concessionnaire agréé Mazda. Cela peut
indiquer une anomalie du système de
commande dynamique de stabilité.
En cours de conduite
Tableau de bord et affichage
4-45
CX-5_8DV3-EC-14K_Edition2 Page197
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (198,1)
qTémoin d'assistance au freinage
intelligent/d'assistance de frein
intelligent Ville (SBS/SCBS) OFF
(Type A)
í
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Quand le système d'assistance au freinage
intelligent/d'assistance de frein intelligent
Ville (SBS/SCBS) est désactivé, le témoin
d'assistance au freinage intelligent/
d'assistance de frein intelligent Ville
(SBS/SCBS) OFF s'allume.
Se référer à Fonctions de personnalisation
à la page 9-11.
qIndication d'avertissement
d'assistance de frein intelligent
Ville (SCBS) (Type A)
í
L'indication s'affiche dans l'affichage des
informations multiples durant le
fonctionnement du freinage SCBS ou à
l'assistance au freinage (assistance au
freinage SCBS).
qTémoin de la faible température
du liquide de refroidissement du
moteur (bleu)
L'éclairage s'allume en continu lorsque la
température du liquide de refroidissement
du moteur est faible et s'éteint une fois
que le moteur est chaud.
Si le témoin de la faible température du
liquide de refroidissement du moteur reste
allumé une fois le moteur suffisamment
réchauffé, il est possible que le capteur de
température ne fonctionne pas
correctement. S'adresser à un
concessionnaire agréé Mazda.
qIndication de position de plage de
boîte de vitesse
La position du sélecteur est indiquée
lorsque le contact est mis sur ON
Témoin de position de rapport
En mode manuel, la lettre“M”du témoin
de position de plage s'allume et le numéro
du rapport sélectionné s'affiche.
4-46
En cours de conduite
íCertains modèles.
Tableau de bord et affichage
CX-5_8DV3-EC-14K_Edition2 Page198
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (199,1)
qIndication du mode de sélection
Lors de la sélection du mode sport,
l'indication du mode de sélection s'allume
sur le tableau de bord.
REMARQUE
Si le mode ne peut pas être mis en mode de
conduite, l'indication du mode de sélection
clignote pour avertir le conducteur.
qTémoin de feux de route
Ce témoin indique une des deux
conditions suivantes:
lLes phares sont allumés en position de
feux de route.
lLe levier des clignotants est en position
d'appel de phares.
qTémoins de clignotants et de feux
de détresse
Lorsque les clignotants sont utilisés, le
témoin gauche ou droit de clignotant
clignote pour indiquer quel clignotant
fonctionne (page 4-69).
Lorsque les feux de détresse sont utilisés,
les deux témoins de clignotant clignotent
(page 4-77).
Si un témoin clignote anormalement, il est
possible que l'une des ampoules des
clignotants est grillée. S'adresser à un
concessionnaire agréé Mazda.
qTémoin d'immobilisateur
Ce témoin se met à clignoter à intervalles
de toutes les deux secondes lorsque le
contacteur passe de ON à OFF et si le
système d'immobilisation est armé.
Le témoin s'arrête de clignoter lorsqu'on
met le contacteur sur ON à l'aide de la clé
correcte.
Le système d'immobilisation est alors
désarmé et le témoin reste allumé pendant
trois secondes environ, puis s'éteint.
En cours de conduite
Tableau de bord et affichage
4-47
CX-5_8DV3-EC-14K_Edition2 Page199
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (200,1)
Si le moteur ne démarre pas à l'aide de la
clé correcte, et que le témoin de sécurité
reste allumé ou clignote, il peut y avoir un
mauvais fonctionnement du système.
S'adresser à un concessionnaire agréé
Mazda.
qVoyant (ambre)/Témoin (vert) de
commande de croisière radar
Mazda (MRCC) (Type A)
í
Voyant de commande de croisière radar
Mazda (MRCC) (ambre)
Allumé
Lorsque le contacteur est sur ON, le
voyant s'allume puis s'éteint après
quelques secondes.
Le voyant s'allume s'il y a une anomalie
dans le système lorsque le système de
Commande de croisière radar Mazda
(MRCC) est activé. Faire inspecter votre
véhicule par un concessionnaire agréé
Mazda.
Témoin de Commande de croisière
radar Mazda (MRCC) (vert)
Allumé
Allumé lorsque la vitesse du Système de
Commande de croisière radar Mazda
(MRCC) est réglée.
qTémoin principal de régulateur
de vitesse de croisière (ambre)/
Témoin de réglage de régulateur
de vitesse de croisière (vert)
Ce témoin a deux couleurs.
Témoin principal de régulateur de
vitesse de croisière (ambre)
Ce témoin s'allume ambre lorsque le
système de régulateur de vitesse de
croisière est activé.
Témoin de réglage du régulateur de
vitesse de croisière (vert)
Ce témoin s'allume vert lorsqu'une vitesse
de croisière est réglée.
4-48
En cours de conduite
íCertains modèles.
Tableau de bord et affichage
CX-5_8DV3-EC-14K_Edition2 Page200
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K
