2016 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

Black plate (217,1)
Commande d'éclairage automatique
Lorsque l'interrupteur de phares est sur la position
et que le contacteur est mis sur
ON, le capteur optique détecte la clarté ou l'obscurité environnantes et allume ou éteint
automatiquement les phares, les autres éclairages extérieurs et l'éclairage du tableau de
bord (voir le tableau ci-dessus).
ATTENTION
ØNe pas obscurcir le capteur optique en collant une étiquette ou un autocollant sur
le pare-brise. Le capteur optique risquerait de ne pas fonctionner correctement.
ØLe capteur optique fonctionne aussi comme capteur de pluie pour la commande
automatique des essuie-glace. Ne pas approcher les mains et les grattoirs du
pare-brise lorsque le levier d'essuie-glaces est sur la position
et que le
contacteur est sur ON, car les doigts pourraient être pincés ou les essuie-glaces et
les balais d'essuie-glaces pourraient être endommagés lorsqu'ils sont activés
automatiquement. Lorsqu'on veut nettoyer le pare-brise, veiller à éteindre
complètement les essuie-glaces―en particulier lorsqu'on élimine la glace et la
neige―surtout s'il est très tentant de laisser le moteur tourner.
REMARQUE
lIl est possible que les phares, autres éclairages extérieurs et éclairage du tableau de bord ne
s'éteignent pas immédiatement même si la zone environnante est bien éclairée car le capteur
optique détermine que c'est la nuit si la zone environnante est continuellement obscure pendant
plusieurs minutes, par exemple à l'intérieur de longs tunnels, lors de bouchons dans un tunnel ou
dans des parkings couverts.
Dans ce cas, les feux s'éteignent si l'interrupteur d'éclairage est mis sur la position
.lL'éclairage du tableau de bord peut être réglé en tournant la commande du combiné
d'instruments. Également, le mode jour/nuit peut être changé en tournant le bouton jusqu'à ce
qu'un bip sonore se fasse entendre. Pour régler la luminosité de l'éclairage du tableau de bord:
Se référer à Eclairage du tableau de bord à la page 4-15.
lLa sensibilité des feux AUTO peut être modifiée.
Se référer à Fonctions de personnalisation à la page 9-11.
En cours de conduite
Interrupteurs et commandes
4-65
CX-5_8DV3-EC-14K_Edition2 Page217
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (218,1)
qFeux de route/croisement
Appuyer sur le levier vers l'avant pour
allumer les feux de route.
Tirer le levier vers l'arrière jusqu'à sa
position d'origine pour allumer les feux de
croisement.
Le témoin de feux de route de phare
s'allume sur le tableau de bord tandis que
les feux de route sont allumés.
Feux de
route
Feux de
croisement
qAppel de phares
Peut être utilisé quand le contact passe sur
ON.
Pour faire un appel de phares, tirer le
levier à fond vers soi (l'interrupteur des
phares n'a pas besoin d'être sur la position
de marche). Le témoin des feux de route
de phare s'allume simultanément sur le
tableau de bord. Le levier reviendra
automatiquement à la position normale
lorsqu'il est relâché.
Hors
circuit
Appel de
phares
4-66
En cours de conduite
Interrupteurs et commandes
CX-5_8DV3-EC-14K_Edition2 Page218
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (219,1)
qSystème d'éclairage retour
maison
Le système d'éclairage retour maison
allume les phares (feux de croisement)
lorsque le levier est manipulé.
Pour allumer le système
Lorsque le levier et tiré alors que
contacteur est sur ACC ou OFF, les feux
de croisement sont allumés.
Les phares s'éteignent après qu'une
certaine période de temps se soit écoulé
une fois les portières fermées.
REMARQUElIl est possible de modifier la durée à l'issue
de laquelle les phares s'éteignent une fois
toutes les portières fermées.
Se référer à Fonctions de personnalisation
à la page 9-11.
lSi aucune opération n'est effectuée pendant
3 minutes une fois que le levier a été tiré,
les phares s'éteignent.
lLes phares s'éteignent si l'on retire le levier
pendant qu'ils sont allumés.
qSystème d'éclairage départ
maison
Le système d'éclairage départ maison
allume les lumières lorsque l'interrupteur
de déverrouillage de clé est enfoncé et que
vous êtes loin du véhicule.
Pour allumer le système
Lorsque le contacteur d'allumage et
l'interrupteur des phares sont comme
indiqués ci-dessous, les phares
s'allumeront après un appui sur la touche
de déverrouillage de la télécommande et
que le véhicule a reçu le signal de la
télécommande. Les phares s'éteignent
après qu'une certaine période de temps se
soit écoulée (30 secondes).
lContacteur d'allumage: désactivélInterrupteur des phares:ou
Les lumières suivantes s'allument lorsque
le système d'éclairage départ maison est
utilisé.
Feux de croisement, feux de
stationnement, feux arrière, feux de
plaque d'immatriculation
Touche de
déverrouillage
Touche de
verrouillage
En cours de conduite
Interrupteurs et commandes
4-67
CX-5_8DV3-EC-14K_Edition2 Page219
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (220,1)
REMARQUElLe fonctionnement du système d'éclairage
départ maison peut être activé ou désactivé.
Se référer à Fonctions de personnalisation
à la page 9-11.
lAprès un appui sur la touche de
verrouillage de la télécommande et que le
véhicule a reçu le signal de la
télécommande, les feux s'éteignent.
lLorsque l'interrupteur des phares se trouve
dans une position autre que
ou,
les phares s'éteignent.
qRéglage de hauteur des pharesí
Le nombre de passagers et la charge dans
le compartiment à bagages change l'angle
des phares.
L'angle des phares sera automatiquement
réglé lorsque les phares sont allumés.
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-22.
qFeux de position diurnes
Certains pays requièrent que les véhicules
qui circulent de jour aient les lumières
allumées (feux de position diurnes).
Les feux de position diurnes s'allument
automatiquement lorsque le véhicule
commence à se déplacer.
Les feux de position diurnes s'éteignent
lorsque le frein de stationnement est
appliqué ou si l'on positionne le levier
sélecteur en position P (véhicule à boîte
de vitesses automatique).REMARQUE
(Sauf Canada)
Les feux de position diurnes peuvent être
désactivés.
Se référer à Fonctions de personnalisation à la
page 9-11.
4-68
En cours de conduite
íCertains modèles.
Interrupteurs et commandes
CX-5_8DV3-EC-14K_Edition2 Page220
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (221,1)
Antibrouillardsí
Peut être utilisé quand le contact passe sur
ON.
Utiliser cet interrupteur pour allumer les
antibrouillards. Les antibrouillards
permettront d'améliorer la visibilité la nuit
et durant des conditions de brouillard.
Pour allumer les antibrouillards, tourner
l'interrupteur d'antibrouillards à la position
.
L'interrupteur des phares doit être sur la
position
avant de pouvoir allumer les
antibrouillards.
Interrupteur
d'antibrouillards
Pour éteindre les feux antibrouillard,
tourner l'interrupteur d'antibrouillards à la
position
ou mettre la commande des
phares sur la position
ou.
REMARQUE
lLes antibrouillards s'éteignent lorsque les
phares sont en position de feux de route.
l(Avec commande d'éclairage automatique)
Si l'interrupteur des antibrouillards est sur
la position
et que la commande des
phares est sur la position
, les
antibrouillards s'allumeront lorsque les
phares, les éclairages extérieurs et
l'éclairage du tableau de bord s'allumeront
.
Clignotants et changement
de file
REMARQUElSi un des témoins reste allumé sans
clignoter ou s'il clignote de manière
anormale, cela peut indiquer que l'une des
ampoules du clignotant est brûlée.
lUne fonction personnalisée est utilisable
pour modifier le volume sonore des
clignotants.
Se référer à Fonctions de personnalisation
à la page 9-11.
qClignotants
Déplacer le levier vers le haut (pour un
virage vers la droite) ou vers le bas (pour
un virage vers la gauche) à partir de la
position d'arrêt. Le clignotant s'annule
automatiquement après la sortie du virage.
Si le témoin continue de clignoter après
un virage, remettre manuellement le levier
en position d'arrêt.
Virage à droite
Virage à gauche Changement sur
la file de droite
Changement sur
la file de gauche Hors circuit
Les témoins verts du tableau de bord
illustrent quel signal est en fonction.
En cours de conduite
Interrupteurs et commandes
4-69íCertains modèles. CX-5_8DV3-EC-14K_Edition2 Page221
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (222,1)

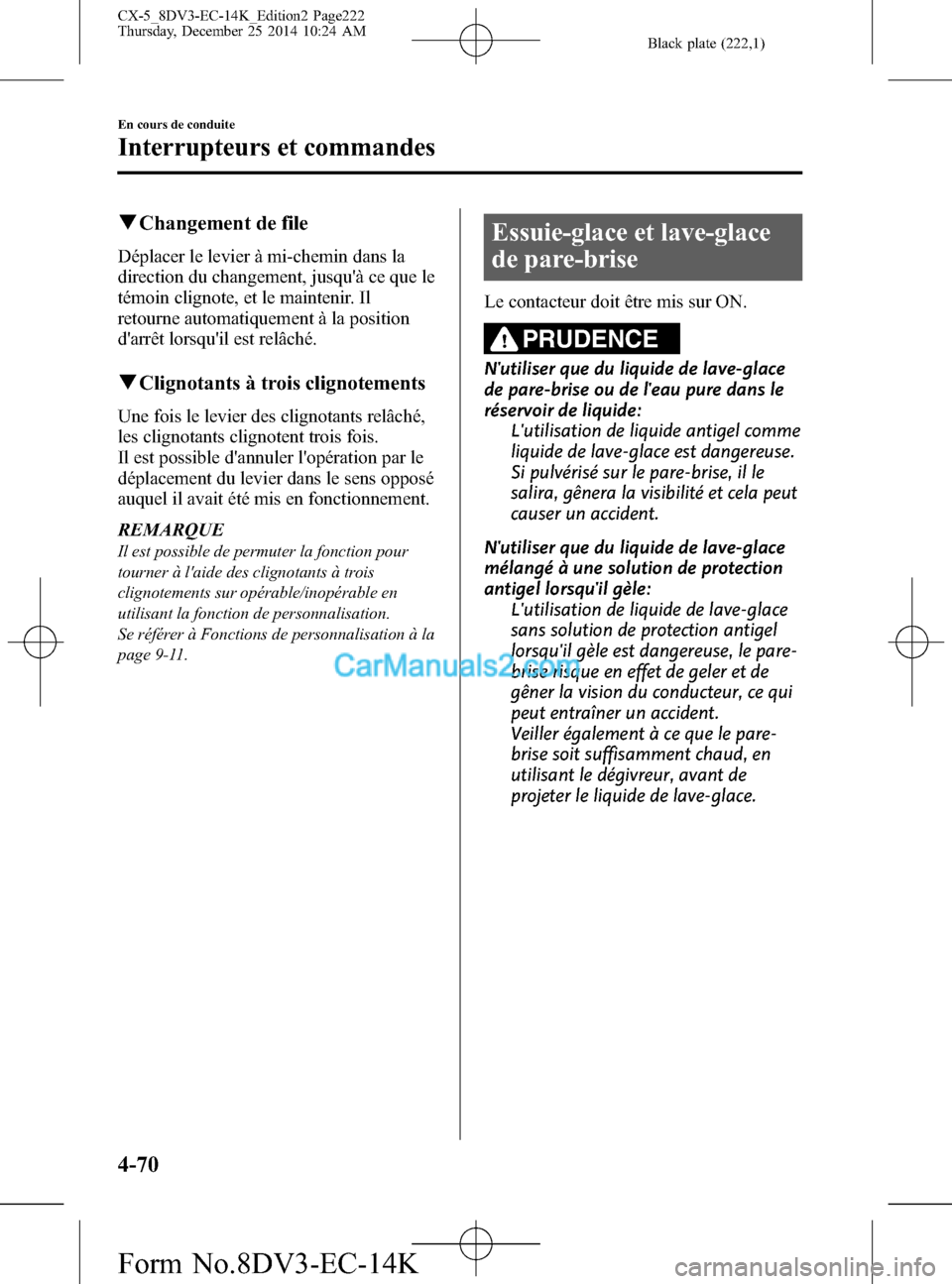

qChangement de file
Déplacer le levier à mi-chemin dans la
direction du changement, jusqu'à ce que le
témoin clignote, et le maintenir. Il
retourne automatiquement à la position
d'arrêt lorsqu'il est relâché.
qClignotants à trois clignotements
Une fois le levier des clignotants relâché,
les clignotants clignotent trois fois.
Il est possible d'annuler l'opération par le
déplacement du levier dans le sens opposé
auquel il avait été mis en fonctionnement.
REMARQUE
Il est possible de permuter la fonction pour
tourner à l'aide des clignotants à trois
clignotements sur opérable/inopérable en
utilisant la fonction de personnalisation.
Se référer à Fonctions de personnalisation à la
page 9-11.
Essuie-glace et lave-glace
de pare-brise
Le contacteur doit être mis sur ON.
PRUDENCE
N'utiliser que du liquide de lave-glace
de pare-brise ou de l'eau pure dans le
réservoir de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident.
N'utiliser que du liquide de lave-glace
mélangé à une solution de protection
antigel lorsqu'il gèle:
L'utilisation de liquide de lave-glace
sans solution de protection antigel
lorsqu'il gèle est dangereuse, le pare-
brise risque en effet de geler et de
gêner la vision du conducteur, ce qui
peut entraîner un accident.
Veiller également à ce que le pare-
brise soit suffisamment chaud, en
utilisant le dégivreur, avant de
projeter le liquide de lave-glace.
4-70
En cours de conduite
Interrupteurs et commandes
CX-5_8DV3-EC-14K_Edition2 Page222
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (223,1)
REMARQUE
Etant donné qu'une couche épaisse de glace ou
de neige peut empêcher le fonctionnement des
essuie-glace, le moteur des essuie-glace est
protégé contre le bris, la surchauffe et la
possibilité de feu par un disjoncteur. Ce
mécanisme arrête le fonctionnement des
essuie-glace pendant 5 minutes environ.
Dans ce cas, mettre la commande d'essuie-
glace hors circuit et se garer sur le bord de la
route, puis retirer la neige et la glace.
Après 5 minutes, mettre la commande en
circuit et les essuie-glace devraient fonctionner
normalement. S'ils ne fonctionnent pas,
s'adresser à un concessionnaire agréé Mazda,
dès que possible. Garer prudemment le
véhicule sur le bord de la route. Attendre que
le temps s'améliore avant de tenter de conduire
avec les essuie-glace en panne.
qEssuie-glace de pare-brise
Appuyer sur le levier vers le haut ou vers
le bas pour mettre les essuie-glaces en
marche.
Avec essuie-glace intermittent
Position de
l'interrupteurFonctionnement des essuie-glaces
MIST Cycle d'essuie-glace unique (buée)
INT Intermittent
LO Petite vitesse
HI Grande vitesse
Essuie-glace intermittent à vitesse
variable
Mettre le levier sur la position
intermittente et tourner la bague pour
sélectionner la durée de l'intervalle.
Bague INTRapide
Lent
Avec commande automatique des
essuie-glace
En cours de conduite
Interrupteurs et commandes
4-71
CX-5_8DV3-EC-14K_Edition2 Page223
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (224,1)
Position de
l'interrupteurFonctionnement des essuie-glaces
MIST Cycle d'essuie-glace unique (buée)
AUTO Commande automatique
LO Petite vitesse
HI Grande vitesse
Commande automatique des essuie-
glace
Lorsque le levier d'essuie-glace est à la
position
, le capteur de pluie
détecte la quantité de pluie sur le pare-
brise et commande les essuie-glaces
automatiquement
(arrêt―intermittent―petite
vitesse―grande vitesse).
La sensibilité du capteur de pluie peut être
réglée en tournant l'interrupteur sur le
levier d'essuie-glace.
A partir de la position centrale (normale),
tourner l'interrupteur vers le bas pour une
sensibilité plus élevée (une réponse plus
rapide) ou tourner l'interrupteur vers le
haut pour une sensibilité moins élevée
(une réponse plus lente).
Sensibilité plus élevée
Moins de sensibilitéInterrupteur
Position
centrale
ATTENTION
ØNe pas obscurcir le capteur de
pluie en collant une étiquette ou
un autocollant sur le pare-brise.
Le capteur de pluie risquerait de
ne pas fonctionner correctement.
4-72
En cours de conduite
Interrupteurs et commandes
CX-5_8DV3-EC-14K_Edition2 Page224
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K
