S'asseoir au centre du siège et attacher correctement sa ceinture de sécurité:
Le fait de s'asseoir trop près des modules de coussins d'air, ou de placer les mains sur
ceux-ci, ou de s'endormir contre une portière ou de se pencher par les fenêtres, est
extrêmement dangereux. Les coussins d'air latéraux et rideaux de sécurité gonflables
se déploient avec une très grande force et vitesse du côté de la portière où le véhicule
est percuté. De graves blessures peuvent se produire si une personne est assise trop
près de la portière ou est appuyée contre la vitre, ou si les occupants des sièges
arrière ont les mains sur les côtés du dossier du siège avant. Laisser assez de place
pour le déploiement des coussins d'air latéraux et des rideaux de sécurité gonflables,
en s'asseyant au centre du siège lorsque le véhicule est en mouvement, et avec la
ceinture de sécurité portée correctement.
Ne pas fixer d'objets sur l'endroit ou à proximité de l'endroit où les coussins d'air du
conducteur et du passager avant se déploient:
Le fait de fixer un objet sur les modules de coussins d'air du conducteur et du
passager avant, ou de placer un objet devant ceux-ci, est dangereux. En cas
d'accident, l'objet pourrait gêner le déploiement du coussin d'air et blesser les
passagers.
Ne pas fixer d'objets à l'endroit où un coussin d'air latéral se déploie, ou dans la zone
environnante:
Le fait d'attacher des articles sur le siège avant de sorte que le côté extérieur du siège
soit couvert est dangereux. En cas d'accident, l'objet peut gêner le fonctionnement du
coussin d'air latéral, qui se déploie à partir du côté extérieur des sièges avant,
enlevant la protection adéquate des coussins d'air latéraux ou redirigeant de
manière dangereuse le coussin d'air latéral. De plus, le coussin d'air risque de se
déchirer répandant du gaz.
Ne pas accrocher de filet, de pochette pour cartes ou de sac à dos avec courroies
latérales sur les sièges avant. Ne jamais utiliser de housses pour siège sur les sièges
avant. Toujours garder les modules de coussins d'air latéraux des sièges avant libres
d'objet afin de permettre le déploiement en cas de collision.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-53
CX-5_8DV3-EC-14K_Edition2 Page65
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (66,1)
Ne pas fixer d'objets à l'endroit où un rideau de sécurité gonflable se déploie, ou dans
la zone environnante:
Le fait de fixer un objet aux endroits où les rideaux de sécurité gonflables s'activent,
comme sur la vitre du pare-brise, les vitres latérales, les montants de vitres avant et
arrière et le long du bord du pavillon et des poignées d'assistance est dangereux. En
cas d'accident, l'objet peut gêner le fonctionnement du rideau de sécurité gonflable,
qui se déploie à partir des montants de vitres avant et arrière et le long du bord du
pavillon, enlevant la protection adéquate des rideaux de sécurité gonflables ou en les
redirigeant de manière dangereuse. De plus, le coussin d'air risque de se déchirer
répandant du gaz.
Ne pas accrocher de cintres ou autres objets aux poignées d'assistance. Utiliser le
crochet à manteau pour accrocher des vêtements. Toujours garder les modules de
rideaux de sécurité gonflables libres d'objet afin de permettre le déploiement en cas
de collision latérale ou de capotage.
Ne pas toucher aux composantes du système de retenue supplémentaire après le
gonflement des coussins d'air:
Il est dangereux de toucher les composants du système de retenue supplémentaire
après que les coussins d'air se soient gonflés. Immédiatement après le gonflage, ils
sont très chauds. On risque de se brûler.
Ne jamais installer d'équipement à l'avant du véhicule:
L'installation d'équipement à l'avant, comme une barre de protection frontale (barre
kangourou, barre de poussée, ou autres dispositifs similaires), un chasse-neige ou un
treuil, est dangereuse. Le système de capteur des coussins d'air peut être affecté. Ceci
peut déclencher les coussins d'air accidentellement, ou cela peut empêcher les
coussins d'air de se déployer lors d'un accident. Les passagers avant risqueraient de
subir de graves blessures.
Ne pas modifier la suspension:
Le fait de modifier la suspension du véhicule est dangereux. Si la hauteur du véhicule
ou la suspension est modifiée, le véhicule ne pourra pas détecter une collision ou un
capotage précisément, entraînant un déploiement des coussins d'air incorrect ou
inattendu et le risque de blessures graves.
2-54
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DV3-EC-14K_Edition2 Page66
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (67,1)
Pour éviter les fausses détections par le système de capteur des coussins d'air, faire
attention aux points suivants:
ØNe pas utiliser de pneus ou de roues autres que ceux spécifiés pour ce véhicule
Mazda:
L'utilisation de pneus ou de roues autres que ceux recommandés pour ce véhicule
Mazda (page 9-9) est dangereuse. Si l'on utilise de telles roues, le système de
détection d'accident du véhicule ne pourra pas détecter une collision ou un
capotage précisément, entraînant un déploiement des coussins d'air incorrect ou
inattendu et le risque de blessures graves.
ØNe pas surcharger ce véhicule:
Surcharger le véhicule est dangereux, car ceci pourra empêcher le système de
détection de choc du coussin d'air de détecter une collision ou un capotage
précisément, entraînant un déploiement des coussins d'air incorrect ou inattendu
et le risque de blessures graves. Le poids nominal brut sur l'essieu (PNBE) et le
poids nominal brut du véhicule (PNBV) sont indiqués sur l'étiquette de standard
de sécurité des véhicules à moteur placée sur le montant de la portière du
conducteur. Ne pas dépasser ces valeurs nominales.
ØNe pas conduire le véhicule hors piste:
Il est dangereux de conduire ce véhicule Mazda hors piste, car il n'a pas été conçu
pour cet usage. Conduire le véhicule hors piste pourrait empêcher le système de
détection de choc du coussin d'air de détecter une collision ou un capotage
précisément, entraînant un déploiement des coussins d'air incorrect ou inattendu
et le risque de blessures graves.
Ne pas modifier une portière avant ou laisser un dommage non réparé. Demandez à
un concessionnaire agréé Mazda de vérifier une portière avant endommagée:
Il est dangereux de modifier une portière avant ou de laisser un dommage non
réparé. Chaque portière avant dispose d'un capteur de collision latérale en tant
qu'élément du système de dispositif de sécurité supplémentaire. Si les orifices sont
percés dans une portière avant, un haut-parleur de portière est laissé retiré ou si une
portière endommagée reste non réparée, le capteur peut malencontreusement être
affecté et peut ne pas détecter correctement la pression d'un impact en cas de
collision latérale. Si un capteur ne détecte pas correctement un impact latéral, les
coussins d'air latéraux et les rideaux de sécurité gonflables ainsi que le dispositif de
prétension de ceinture de sécurité avant peuvent ne pas fonctionner normalement, ce
qui peut entraîner des blessures graves aux occupants.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-55
CX-5_8DV3-EC-14K_Edition2 Page67
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

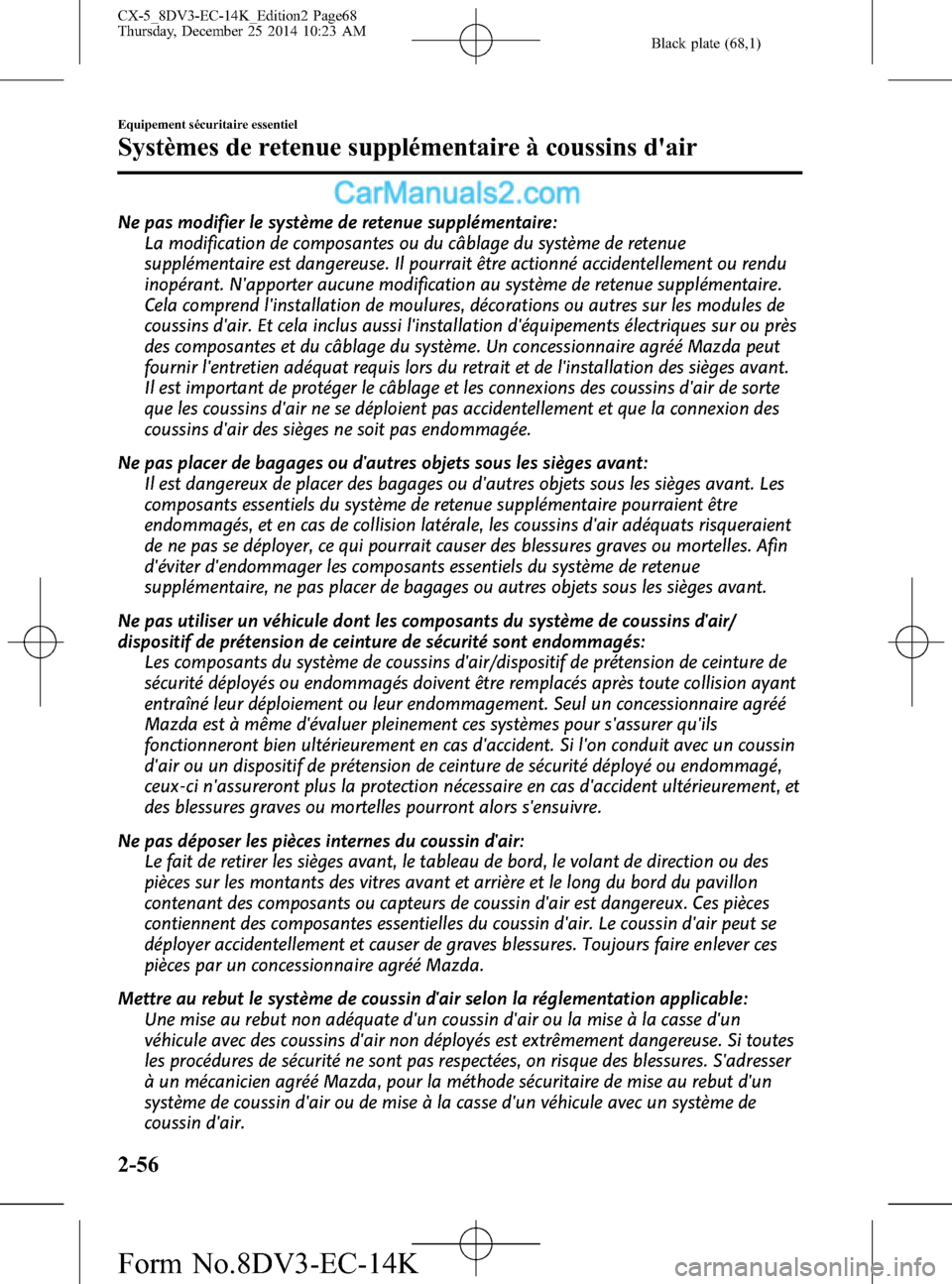

Black plate (68,1)
Ne pas modifier le système de retenue supplémentaire:
La modification de composantes ou du câblage du système de retenue
supplémentaire est dangereuse. Il pourrait être actionné accidentellement ou rendu
inopérant. N'apporter aucune modification au système de retenue supplémentaire.
Cela comprend l'installation de moulures, décorations ou autres sur les modules de
coussins d'air. Et cela inclus aussi l'installation d'équipements électriques sur ou près
des composantes et du câblage du système. Un concessionnaire agréé Mazda peut
fournir l'entretien adéquat requis lors du retrait et de l'installation des sièges avant.
Il est important de protéger le câblage et les connexions des coussins d'air de sorte
que les coussins d'air ne se déploient pas accidentellement et que la connexion des
coussins d'air des sièges ne soit pas endommagée.
Ne pas placer de bagages ou d'autres objets sous les sièges avant:
Il est dangereux de placer des bagages ou d'autres objets sous les sièges avant. Les
composants essentiels du système de retenue supplémentaire pourraient être
endommagés, et en cas de collision latérale, les coussins d'air adéquats risqueraient
de ne pas se déployer, ce qui pourrait causer des blessures graves ou mortelles. Afin
d'éviter d'endommager les composants essentiels du système de retenue
supplémentaire, ne pas placer de bagages ou autres objets sous les sièges avant.
Ne pas utiliser un véhicule dont les composants du système de coussins d'air/
dispositif de prétension de ceinture de sécurité sont endommagés:
Les composants du système de coussins d'air/dispositif de prétension de ceinture de
sécurité déployés ou endommagés doivent être remplacés après toute collision ayant
entraîné leur déploiement ou leur endommagement. Seul un concessionnaire agréé
Mazda est à même d'évaluer pleinement ces systèmes pour s'assurer qu'ils
fonctionneront bien ultérieurement en cas d'accident. Si l'on conduit avec un coussin
d'air ou un dispositif de prétension de ceinture de sécurité déployé ou endommagé,
ceux-ci n'assureront plus la protection nécessaire en cas d'accident ultérieurement, et
des blessures graves ou mortelles pourront alors s'ensuivre.
Ne pas déposer les pièces internes du coussin d'air:
Le fait de retirer les sièges avant, le tableau de bord, le volant de direction ou des
pièces sur les montants des vitres avant et arrière et le long du bord du pavillon
contenant des composants ou capteurs de coussin d'air est dangereux. Ces pièces
contiennent des composantes essentielles du coussin d'air. Le coussin d'air peut se
déployer accidentellement et causer de graves blessures. Toujours faire enlever ces
pièces par un concessionnaire agréé Mazda.
Mettre au rebut le système de coussin d'air selon la réglementation applicable:
Une mise au rebut non adéquate d'un coussin d'air ou la mise à la casse d'un
véhicule avec des coussins d'air non déployés est extrêmement dangereuse. Si toutes
les procédures de sécurité ne sont pas respectées, on risque des blessures. S'adresser
à un mécanicien agréé Mazda, pour la méthode sécuritaire de mise au rebut d'un
système de coussin d'air ou de mise à la casse d'un véhicule avec un système de
coussin d'air.
2-56
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DV3-EC-14K_Edition2 Page68
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (69,1)
REMARQUElS'il est nécessaire de faire modifier les composants ou le système de câblage du système de
retenue supplémentaire pour accommoder une personne avec certaines conditions médicales
selon l'avis d'un médecin certifié, contacter un concessionnaire agréé Mazda, se référer à
“Assistance à la clientèle (Etats-Unis)”(page 8-2).
lLorsqu'un coussin d'air se déploie, un bruit de gonflement fort sera entendu et de la fumée sera
émise. Ceci ne devrait pas causer de blessures, cependant la texture du matériel des coussins d'air
peut causer une légère abrasion de la peau sur les endroits du corps non couverts par des
vêtements.
lEn cas de revente de ce véhicule Mazda, nous vous demandons d'avertir le nouveau propriétaire
que le véhicule est équipé de systèmes de retenue supplémentaire et qu'il ou elle doit se
familiariser avec toutes les instructions, concernant les systèmes, fournies dans ce manuel
Conduite et Entretien.
lCette étiquette bien visible a été affichée pour avertir contre l'utilisation de systèmes de dispositif
de sécurité pour enfants faisant face vers l'arrière sur le siège passager avant.
(Sauf Mexique)
(Mexique)
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-57
CX-5_8DV3-EC-14K_Edition2 Page69
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (70,1)
Composants du système de retenue supplémentaire
Avec système de classification des occupants du siège du passager avant
2-58
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DV3-EC-14K_Edition2 Page70
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (71,1)
Sans système de classification des occupants du siège du passager avant
Dispositifs de gonflage et coussins d'air du conducteur/passager avant
Capteur de capotageí, détecteurs de chocet, et module de diagnostic (unité SAS)
Dispositifs de prétension des ceintures de sécurité avant (page 2-22)
Capteurs de coussin d'air avant
Détecteurs de choc latéral
Voyant du système de coussin d'air/dispositif de prétension de ceinture de sécurité
avant (page 4-22)
Dispositifs de gonflage et coussins d'air latéraux et des rideaux de sécurité
Témoin de désactivation du coussin d'air du passager avant (page 2-68)
Capteur de classification de l'occupant du siège passager avant (page 2-68)
Module de classification de l'occupant du siège passager avant
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-59íCertains modèles. CX-5_8DV3-EC-14K_Edition2 Page71
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (72,1)
Explication du fonctionnement des coussins d'air SRS
Ce véhicule Mazda est équipé des types de coussins d'air SRS suivants. Les coussins d'air
SRS ont été conçus pour fonctionner conjointement avec les ceintures de sécurité pour
réduire les blessures en cas d'accident.
Les coussins d'air SRS ont été conçus pour offrir une protection supplémentaire aux
passagers, en plus des fonctions des ceintures de sécurité. Veiller à attacher correctement
les ceintures de sécurité.
qDispositif de prétension de ceinture de sécurité avant
Les dispositifs de prétension de ceinture de sécurité avant ont été conçus pour se déployer
lors d'une collision frontale ou semi-frontale d'une intensité modérée ou sévère. Par
ailleurs, au cours d'une collision latérale, le dispositif de prétension fonctionne du côté de
la collision. Les dispositifs de prétension fonctionnent différemment car ils dépendent des
types de coussins d'air dont ils sont équipés. Se référer à“Critères de déploiement des
coussins d'air SRS”(page 2-64) pour plus d'explications sur le fonctionnement du
dispositif de prétension de ceinture de sécurité.
(Avec système de classification de l'occupant du siège du passager avant)
Les dispositifs de prétension de ceinture de sécurité avant ont été conçus pour se déployer
lors d'un capotage.
qCoussin d'air du conducteur
Le coussin d'air du conducteur est monté dans le volant de direction.
Lorsque les détecteurs de choc détectent un choc frontal important, le coussin d'air du
conducteur se gonfle rapidement pour réduire les blessures, surtout celles affectant la tête
ou la poitrine du conducteur causées par l'impact direct sur le volant de direction.
Se référer à la section“Critères de déploiement des coussins d'air SRS”(page 2-64) pour
plus d'explications sur le déploiement des coussins d'air.
2-60
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DV3-EC-14K_Edition2 Page72
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K
