2016 MAZDA MODEL BT-50 Manual del propietario (in Spanish)

Black plate (25,1)
Posiciones del asientoCategorías de grupos de masa corporal
00123
Hasta 10 kg Hasta 13 kg 9 - 18 kg 15 - 25 kg 22 - 36 kg
Asiento del acompañante exterior con
bolsa de aireONXXUF
1UF1UF1
Asiento del acompañante exterior con
bolsa de aireOFFU1U1U1U1U1
Asientos traserosUUUUU
Asiento central de cabina normalXXXXX
XNo adecuada para niños en este grupo de masa corporal.
UAdecuada para asientos para niños de categoría universal aprobada para usar en este grupo de masa corporal.
U
1Adecuada para asientos para niños de categoría universal para usar en este grupo de masa corporal. Sin
embargo, recomendamos que asegure al niño, en el asiento trasero, en un asiento para niños aprobado por las
autoridades.
UF
1Adecuada para asientos para niños que miran hacia adelante de categoría universal para usar en este grupo de
masa corporal. Sin embargo, recomendamos que asegure al niño, en el asiento trasero, en un asiento para niños
aprobado por las autoridades.
Asientos para niños ISOFIX - Cabina doble
Posiciones del asientoCategorías de grupos de masa corporal
01
Mirando hacia atrás Mirando hacia adelante
Hasta 13 kg 9 - 18 kg
Asiento delanteroClase de
tamaño
No equipado con ISOFIX
Tipo de
asiento
Asiento exterior trasero ISOFIXClase de
tamañoE, D, C
*A, B, B1, C, D*
Tipo de
asientoIL**IL, IUF***
Asiento central traseroClase de
tamaño
No equipado con ISOFIX
Tipo de
asiento
ILAdecuado para sistemas de seguridad para niños ISOFIX particulares de la categoríasemi-universal. Consulte
las listas de recomendaciones del vehículo para proveedores de sistemas de seguridad para niños.
IUFAdecuado para sistemas de seguridad para niños ISOFIX de categoríauniversalaprobado para uso en este
grupo de masa corporal y clase de tamaño ISOFIX.
*La clase de tamaño ISOFIX para sistemas de seguridad universal y semi-universal se definen por letras
mayúsculas A a G. Estas letras de identificación se exhiben en los sistemas de seguridad para niños ISOFIX.
**En el momento de la publicación el asiento de seguridad para bebés del grupo OISOFIX es el Britax
Roemer Baby Safe. Consulte con su técnico por los últimos detalles sobre los asientos para niños recomendados
por Mazda.
***En el momento de la publicación el asiento de seguridad para bebés del grupo 1 ISOFIX es el Britax Roemer
Safefix PLUS. Consulte con su técnico por los últimos detalles sobre los asientos para niños recomendados por
Mazda.
Seguridad para niños
15
Mazda BT-50_8FD4-SL-15GT_Edition1 Page25
Wednesday, July 8 2015 2:47 PM
Form No.8FD4-SL-15GT

Black plate (26,1)

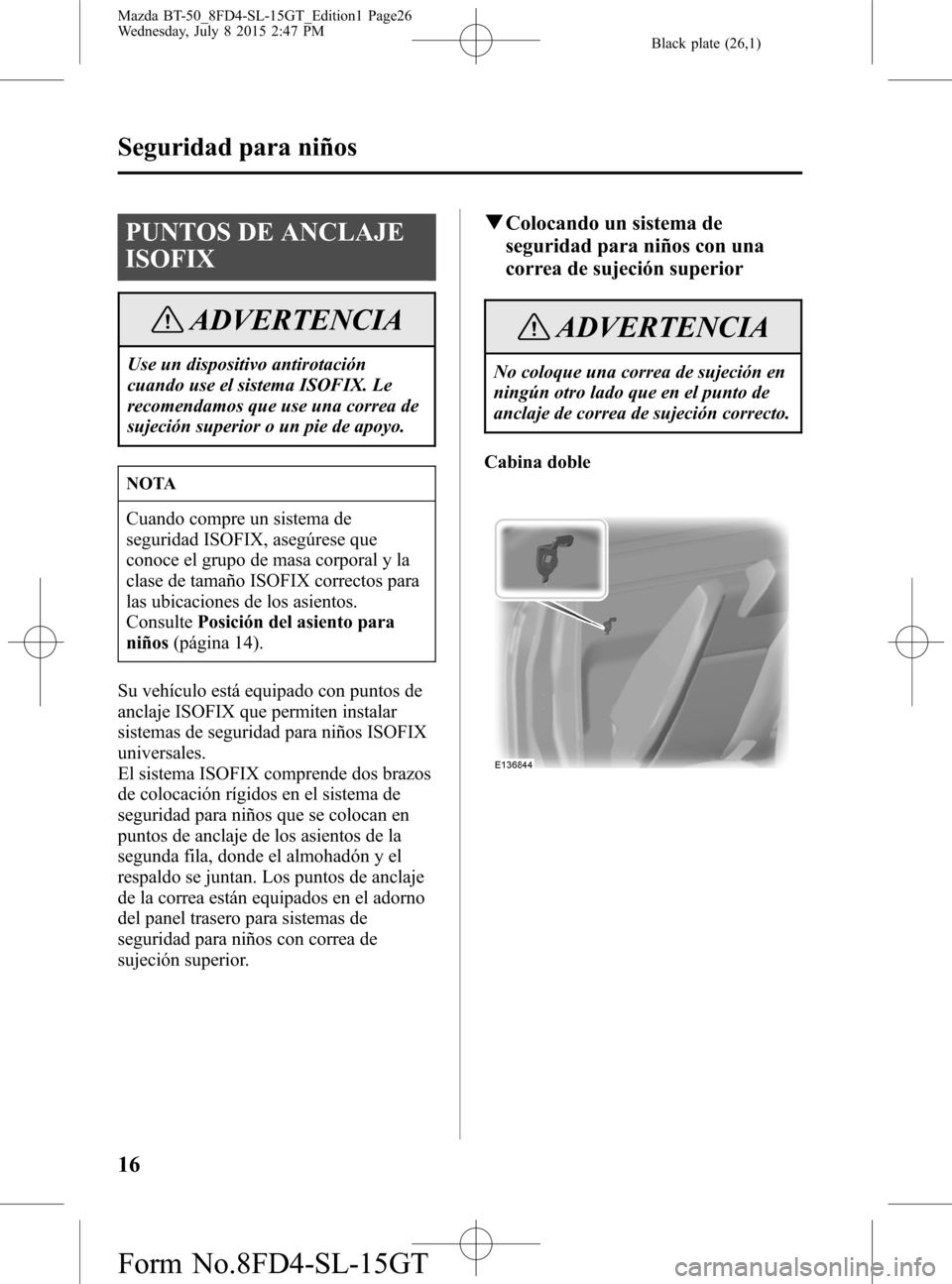

PUNTOS DE ANCLAJE
ISOFIX
ADVERTENCIA
Use un dispositivo antirotación
cuando use el sistema ISOFIX. Le
recomendamos que use una correa de
sujeción superior o un pie de apoyo.
NOTA
Cuando compre un sistema de
seguridad ISOFIX, asegúrese que
conoce el grupo de masa corporal y la
clase de tamaño ISOFIX correctos para
las ubicaciones de los asientos.
ConsultePosición del asiento para
niños(página 14).
Su vehículo está equipado con puntos de
anclaje ISOFIX que permiten instalar
sistemas de seguridad para niños ISOFIX
universales.
El sistema ISOFIX comprende dos brazos
de colocación rígidos en el sistema de
seguridad para niños que se colocan en
puntos de anclaje de los asientos de la
segunda fila, donde el almohadón y el
respaldo se juntan. Los puntos de anclaje
de la correa están equipados en el adorno
del panel trasero para sistemas de
seguridad para niños con correa de
sujeción superior.
qColocando un sistema de
seguridad para niños con una
correa de sujeción superior
ADVERTENCIA
No coloque una correa de sujeción en
ningún otro lado que en el punto de
anclaje de correa de sujeción correcto.
Cabina doble
16
Seguridad para niños
Mazda BT-50_8FD4-SL-15GT_Edition1 Page26
Wednesday, July 8 2015 2:47 PM
Form No.8FD4-SL-15GT

Black plate (27,1)
1. Desmonte el reposacabezas. Consulte
Reposacabezas(página 107).
2. Coloque el asiento para niños en el
almohadón del asiento trasero y
pliegue hacia delante el respaldo
pertinente. ConsulteAsientos traseros
(página 108).
3. Rutee la correa de sujeción por el
punto de anclaje.
ADVERTENCIA
Asegúrese que la correa de sujeción
superior no esté floja o torcida y que
esté ubicada correctamente en el
punto de anclaje.
4. Empuje el respaldo del asiento a la
posición vertical.
ADVERTENCIA
lAsegúrese que el respaldo del
asiento está bien seguro y
completamente enganchado en el
seguro.
lAsegúrese que el asiento de
seguridad está colocado
correctamente. Existe el peligro de
sufrir heridas.
5. Empuje firmemente hacia atrás el
asiento para niños para enganchar los
puntos de anclaje inferiores ISOFIX.
6. Apriete la correa de sujeción de
acuerdo con las instrucciones del
fabricante de asientos para niños.
Le recomendamos que cuando esté
equipada use una correa de sujeción.
Seguridad para niños
17
Mazda BT-50_8FD4-SL-15GT_Edition1 Page27
Wednesday, July 8 2015 2:47 PM
Form No.8FD4-SL-15GT

Black plate (28,1)

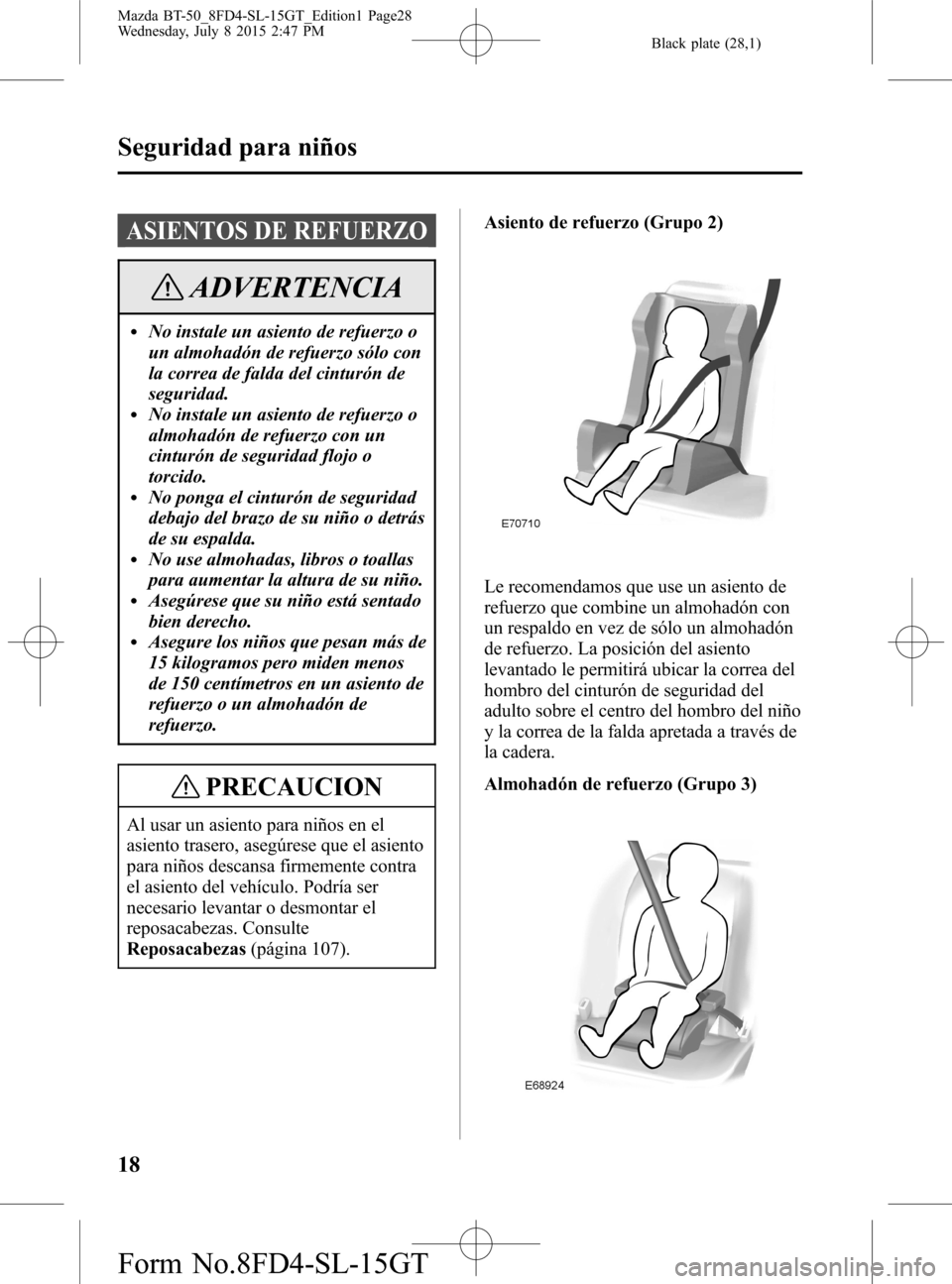

ASIENTOS DE REFUERZO
ADVERTENCIA
lNo instale un asiento de refuerzo o
un almohadón de refuerzo sólo con
la correa de falda del cinturón de
seguridad.
lNo instale un asiento de refuerzo o
almohadón de refuerzo con un
cinturón de seguridad flojo o
torcido.
lNo ponga el cinturón de seguridad
debajo del brazo de su niño o detrás
de su espalda.
lNo use almohadas, libros o toallas
para aumentar la altura de su niño.
lAsegúrese que su niño está sentado
bien derecho.
lAsegure los niños que pesan más de
15 kilogramos pero miden menos
de 150 centímetros en un asiento de
refuerzo o un almohadón de
refuerzo.
PRECAUCION
Al usar un asiento para niños en el
asiento trasero, asegúrese que el asiento
para niños descansa firmemente contra
el asiento del vehículo. Podría ser
necesario levantar o desmontar el
reposacabezas. Consulte
Reposacabezas(página 107).Asiento de refuerzo (Grupo 2)
Le recomendamos que use un asiento de
refuerzo que combine un almohadón con
un respaldo en vez de sólo un almohadón
de refuerzo. La posición del asiento
levantado le permitirá ubicar la correa del
hombro del cinturón de seguridad del
adulto sobre el centro del hombro del niño
y la correa de la falda apretada a través de
la cadera.
Almohadón de refuerzo (Grupo 3)
18
Seguridad para niños
Mazda BT-50_8FD4-SL-15GT_Edition1 Page28
Wednesday, July 8 2015 2:47 PM
Form No.8FD4-SL-15GT

Black plate (29,1)
SEGUROS PARA NIÑOS
ADVERTENCIA
No podrá abrir las puertas desde el
interior si tiene los seguros para niños
puestos.
Lado izquierdo
Gire hacia la izquierda para cerrar y hacia
la derecha para abrir.
Lado derecho
Gire hacia la derecha para cerrar y hacia la
izquierda para abrir.
Seguridad para niños
19
Mazda BT-50_8FD4-SL-15GT_Edition1 Page29
Wednesday, July 8 2015 2:47 PM
Form No.8FD4-SL-15GT

Black plate (30,1)
PRINCIPIO DE
FUNCIONAMIENTO
qPrecauciones de los sistemas de
seguridad suplementarios (SRS)
Estos sistemas funcionan
independientemente dependiendo del tipo
de accidente; si tiene bolsas de aire
laterales y de cortina, las bolsas de aire
laterales y de cortina no se inflarán de
ambos lados en el mismo accidente
debido a que comúnmente el vehículo no
es golpeado de ambos lados. Las bolsas
de aire laterales y las bolsas de cortina y el
sistema de bolsas de aire frontales
normalmente no se inflan durante el
mismo tipo de accidente a menos que
ocurra un combinación de impactos
frontales y laterales.
Los sistemas de seguridad suplementarios
con bolsas de aire fueron diseñados para
proveerle protección suplementaria sólo
en los asientos delanteros en cierta
situación y las posiciones de los pasajeros
traseros exteriores sólo en caso de
choques laterales, por lo tanto es siempre
importante usar los cinturones de
seguridad de la siguiente manera:
Si no se usa el cinturón de seguridad, una
bolsa de aire sola no le protegerán
adecuadamente en caso de un accidente.
Se deben usar los cinturones de seguridad
para:
lEvitar que el ocupante sea arrojado
contra una bolsa de aire inflándose.
lReducir la posibilidad de heridas
durante un accidente del tipo que no ha
sido tenido en cuenta para que la bolsa
de aire lo proteja como: un vuelco, o
choques traseros.
lReducir la posibilidad de heridas en
choques frontales o laterales que no
son lo suficientemente importantes
como para inflar la bolsa de aire.
lReducir la posibilidad de verse
proyectado hacia afuera del vehículo.
lReducir la posibilidad de heridas en la
parte baja del cuerpo y las piernas
durante un accidente debido a que las
bolsas de aire no protegen estas partes
del cuerpo.
lSostener al conductor en una posición
donde pueda tener mayor control del
vehículo.
Un niño demasiado pequeño para usar un
cinturón de seguridad debe ser
cuidadosamente protegido usando un
sistema de seguridad para niños.
ConsultePrecauciones para la
seguridad de los niños(página 9).
Tenga en cuenta cuidadosamente que
sistema de seguridad para niños es
necesario para su niño y siga las
instrucciones de instalación en este
Manual para el propietario así como las
instrucciones del fabricante del sistema de
seguridad para niños.
20
Protección de los ocupantes
Mazda BT-50_8FD4-SL-15GT_Edition1 Page30
Wednesday, July 8 2015 2:47 PM
Form No.8FD4-SL-15GT

Black plate (31,1)
ADVERTENCIA
Los cinturones de seguridad deben ser
usados en vehículos equipados con
bolsa de aire:
Es peligroso depender sólo de las
bolsas de aire para protección en caso
de un accidente. Solas, las bolsas de
aire no le prevendrán de heridas
graves. Las bolsas de aire
correspondiente se inflan sólo en el
primer choque frontal, lateral o casi
frontal de al menos fuerza moderada.
Todos los pasajeros deben usar
siempre los cinturones de seguridad.
Los niños no deben viajar en el
asiento del acompañante:
Ubicar a un niño, de 12 años o menos,
en el asiento delantero es peligroso. El
niño podría ser golpeado por una
bolsa de aire que se infla y sufrir
heridas graves o incluso morir.
Cuando un niño duerme es más
probable que se recueste contra la
puerta y podría ser golpeado por la
bolsa de aire lateral en caso de un
choque moderado del lado de la
derecha. Siempre que sea posible,
proteja al niño de 12 años o menos
sentándolo en el asiento trasero en un
sistema de seguridad para niños
adecuado a su edad y tamaño.
ADVERTENCIA
Extremadamente peligroso! Nunca
use sistemas de seguridad para niños
instalados en el asiento del
acompañante mirando hacia atrás
cuando están equipados con bolsas de
aire que se pueden inflar:
Extremadamente peligroso! No use un
sistema de seguridad para niños
mirando hacia atrás en un asiento
protegido con una bolsa de aire
delante de él!
Incluso en caso de un choque
moderado, el sistema de seguridad
para niños puede ser golpeado al
inflarse una bolsa de aire y puede ser
movido violentamente hacia atrás
resultando en heridas graves o la
muerte del niño. Si su vehículo está
equipado con un interruptor de
desactivación de bolsa de aire del
acompañante, siempre ajuste el
interruptor a la posición OFF al
instalar el sistema de seguridad para
niños mirando hacia atrás en el
asiento del acompañante.
Protección de los ocupantes
21
Mazda BT-50_8FD4-SL-15GT_Edition1 Page31
Wednesday, July 8 2015 2:47 PM
Form No.8FD4-SL-15GT

Black plate (32,1)
ADVERTENCIA
No se siente demasiado cerca de las
bolsas de aire del acompañante y del
conductor:
Es extremadamente peligroso sentarse
muy cerca de los módulos de las
bolsas de aire del acompañante y del
conductor o colocar las manos o los
pies sobre ellos. Las bolsas de aire del
conductor y el acompañante se inflan
con gran fuerza y velocidad. Pueden
ocurrir heridas serias si alguien se
encuentra demasiado cerca. El
conductor debe tomar siempre el
volante por el aro. El acompañante
debe mantener ambos pies en el suelo.
Los ocupantes de los asientos
delanteros deben ajustar sus asientos
tan atrás como sea posible y deben
sentarse bien derechos contra los
respaldos usando los cinturones de
seguridad correctamente.
ADVERTENCIA
Siéntase en el centro del asiento y use
los cinturones de seguridad
correctamente:
Es extremadamente peligroso sentarse
muy cerca de los módulos de las
bolsas de aire laterales o colocar las
manos sobre ellos. Las bolsas de aire
laterales se inflan con gran fuerza y
velocidad directamente hacia afuera
del respaldo del asiento delantero, y de
los pilares de las ventanillas
delanteras y traseras a lo largo del
borde del techo, expandiéndose a lo
largo de las puertas delanteras del
lado del vehículo que ha sido chocado.
Pueden ocurrir heridas serias si
alguien se encuentra demasiado cerca
de una puerta o se encuentra apoyado
contra una ventana, o si uno de los
ocupantes se agarra de los respaldos
de los asientos delanteros. Además,
dormir recostado contra la puerta o
conducir con el brazo fuera de la
ventanilla del lado del conductor
puede bloquear las bolsas de aire
laterales y de cortina y eliminar las
ventajas del sistema de protección
suplementario. Dele a las bolsas de
aire laterales y de cortina el espacio
necesario para que funcionen
sentándose en el centro del asiento
mientras el vehículo está en
movimiento y use los cinturones de
seguridad correctamente.
22
Protección de los ocupantes
Mazda BT-50_8FD4-SL-15GT_Edition1 Page32
Wednesday, July 8 2015 2:47 PM
Form No.8FD4-SL-15GT
