2016 MAZDA MODEL BT-50 Manual del propietario (in Spanish)

Black plate (233,1)
PLACA DE
IDENTIFICACIÓN DEL
VEHÍCULO
El número de identificación del vehículo y
los pesos máximos se indican en una
placa ubicada en la parte de abajo de la
abertura de la puerta del acompañante.
NÚMERO DE
IDENTIFICACIÓN DEL
VEHÍCULO
Dependiendo de la ubicación de la fábrica
de su vehículo, el número de
identificación del vehículo estampado
puede encontrarse en los siguientes
lugares.
ALado izquierdo del panel de
instrumentos.
BLado derecho debajo de la puerta
delantera en el chasis.
Identificación del vehículo
223
Mazda BT-50_8FD4-SL-15GT_Edition1 Page233
Wednesday, July 8 2015 2:48 PM
Form No.8FD4-SL-15GT

Black plate (234,1)
ESPECIFICACIONES TÉCNICAS
qDimensiones del vehículo
Cabina normal
B
E
A
D
C
Ítem Descripción de las dimensiones Dimensiones en mm
A Largo máximo - excluyendo el paragolpes trasero (Sin caja) 5124
A Largo máximo - excluyendo el paragolpes trasero (Con caja) 5277
A Largo máximo - con protección antiempotramiento (Sin caja) 5227
A Largo máximo - con protección antiempotramiento (Con caja) 5277
A Largo máximo - excluyendo el paragolpes trasero 5365
B Ancho total - excluyendo los espejos exteriores 1850
C Alto total (4x2) 1703
C Alto total (4x2
*o 4x4) 1800 - 1806
D Distancia entre ejes 3220
E Distancia entre ruedas - delantera y trasera (4x2) 1590
E Distancia entre ruedas - delantera y trasera (4x4) 1560
*Vehículos con altura de conducción aumentada
224
Capacidades y especificaciones
Mazda BT-50_8FD4-SL-15GT_Edition1 Page234
Wednesday, July 8 2015 2:48 PM
Form No.8FD4-SL-15GT

Black plate (235,1)
Cabina Freestyle 4 puertas
B
E
C
A
D
Ítem Descripción de las dimensiones Dimensiones en mm
A Largo máximo - excluyendo el paragolpes trasero (Sin caja) 5124
A Largo máximo - excluyendo el paragolpes trasero (Con caja) 5277
A Largo máximo - con protección antiempotramiento (Sin caja) 5227
A Largo máximo - con protección antiempotramiento (Con caja) 5277
A Largo máximo - excluyendo el paragolpes trasero 5365
B Ancho total - excluyendo los espejos exteriores 1850
C Alto total (4x2) 1706
C Alto total (4x4) 1804 - 1810
1
D Distancia entre ejes 3220
E Distancia entre ruedas - delantera y trasera (4x2) 1590
E Distancia entre ruedas - delantera y trasera (4x4) 1560
1Dependiendo del tamaño de neumático
Capacidades y especificaciones
225
Mazda BT-50_8FD4-SL-15GT_Edition1 Page235
Wednesday, July 8 2015 2:48 PM
Form No.8FD4-SL-15GT

Black plate (236,1)

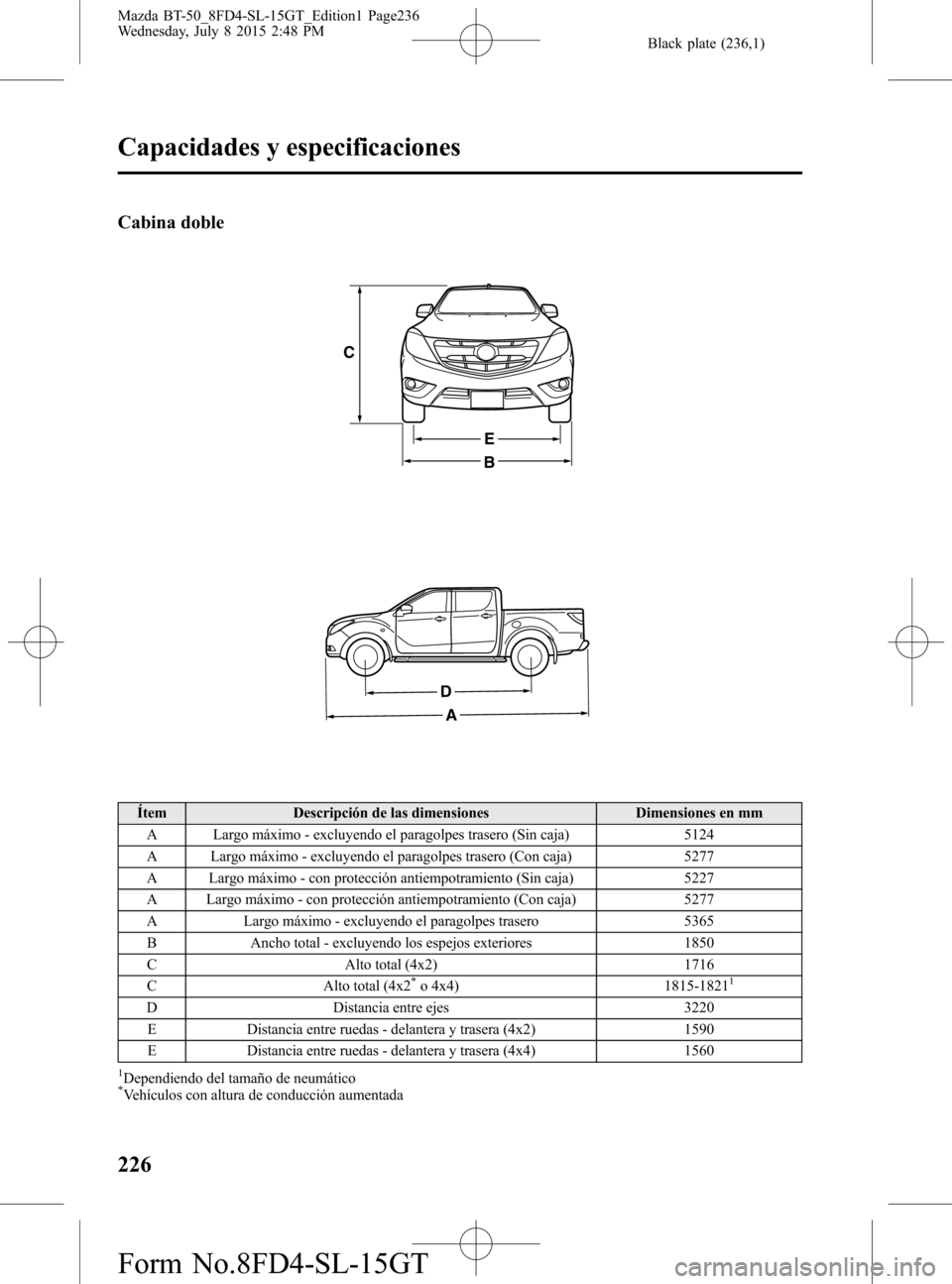

Cabina doble
B
E
C
A
D
Ítem Descripción de las dimensiones Dimensiones en mm
A Largo máximo - excluyendo el paragolpes trasero (Sin caja) 5124
A Largo máximo - excluyendo el paragolpes trasero (Con caja) 5277
A Largo máximo - con protección antiempotramiento (Sin caja) 5227
A Largo máximo - con protección antiempotramiento (Con caja) 5277
A Largo máximo - excluyendo el paragolpes trasero 5365
B Ancho total - excluyendo los espejos exteriores 1850
C Alto total (4x2) 1716
C Alto total (4x2
*o 4x4) 1815-18211
D Distancia entre ejes 3220
E Distancia entre ruedas - delantera y trasera (4x2) 1590
E Distancia entre ruedas - delantera y trasera (4x4) 1560
1Dependiendo del tamaño de neumático*Vehículos con altura de conducción aumentada
226
Capacidades y especificaciones
Mazda BT-50_8FD4-SL-15GT_Edition1 Page236
Wednesday, July 8 2015 2:48 PM
Form No.8FD4-SL-15GT

Black plate (237,1)
qDimensiones del equipo de remolque
4x2
Capacidades y especificaciones
227
Mazda BT-50_8FD4-SL-15GT_Edition1 Page237
Wednesday, July 8 2015 2:48 PM
Form No.8FD4-SL-15GT

Black plate (238,1)
4x2 (vehículos con altura de conducción aumentada) y 4x4
Ítem Descripción de las dimensiones Dimensiones en mm
A Punto de instalación - centro de la bola de remolque (4x2) 124 ± 5
228
Capacidades y especificaciones
Mazda BT-50_8FD4-SL-15GT_Edition1 Page238
Wednesday, July 8 2015 2:48 PM
Form No.8FD4-SL-15GT

Black plate (239,1)
Ítem Descripción de las dimensiones Dimensiones en mm
APunto de instalación - centro de la bola de remolque
(4x2
*o 4x4)221.5 ± 5
B Centro de la bola de remolque - miembro lateral 588
C Exterior del miembro lateral 1176
DCentro de la bola de remolque - centro del 1er punto de
instalación (4x2)419 ± 5
DCentro de la bola de remolque - centro del 1er punto de
instalación (4x2
*o 4x4)363 ± 5
ECentro de la bola de remolque - centro del 2do punto de
instalación (4x2)442 ± 5
ECentro de la bola de remolque - centro del 2do punto de
instalación (4x2
*o 4x4)386 ± 5
FCentro de la bola de remolque - centro del 3er punto de
instalación (4x2)542 ± 5
FCentro de la bola de remolque - centro del 3er punto de
instalación (4x2
*o 4x4)486 ± 5
GCentro de la bola de remolque - centro del 4to punto de
instalación (4x2)785 ± 5
GCentro de la bola de remolque - centro del 4to punto de
instalación (4x2
*o 4x4)728 ± 5
HCentro de la bola de remolque - centro del 5to punto de
instalación (4x2)429 ± 5
HCentro de la bola de remolque - centro del 5to punto de
instalación (4x2
*o 4x4)373 ± 5
JCentro de la bola de remolque - centro del 6to punto de
instalación (4x2)504 ± 5
JCentro de la bola de remolque - centro del 6to punto de
instalación (4x2
*o 4x4)448 ± 5
*Vehículos con altura de conducción aumentada
