2016 MAZDA MODEL 6 Brukerhåndbok (in Norwegian)

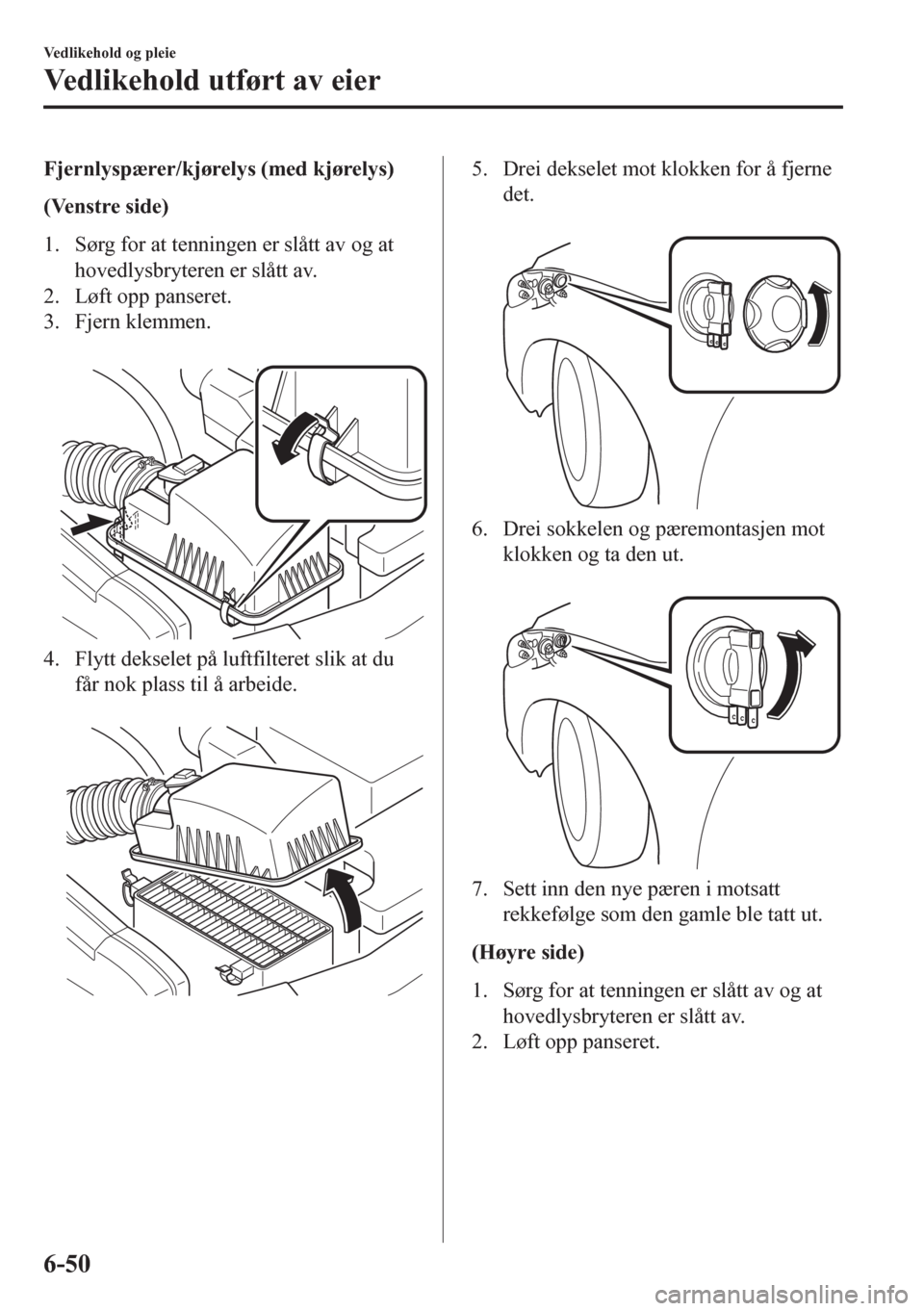

Fjernlyspærer/kjørelys (med kjørelys)
(Venstre side)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Løft opp panseret.
3. Fjern klemmen.

4. Flytt dekselet på luftfilteret slik at du
får nok plass til å arbeide.

5. Drei dekselet mot klokken for å fjerne
det.

6. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.

7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
(Høyre side)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Løft opp panseret.
Vedlikehold og pleie
Vedlikehold utført av eier
6-50

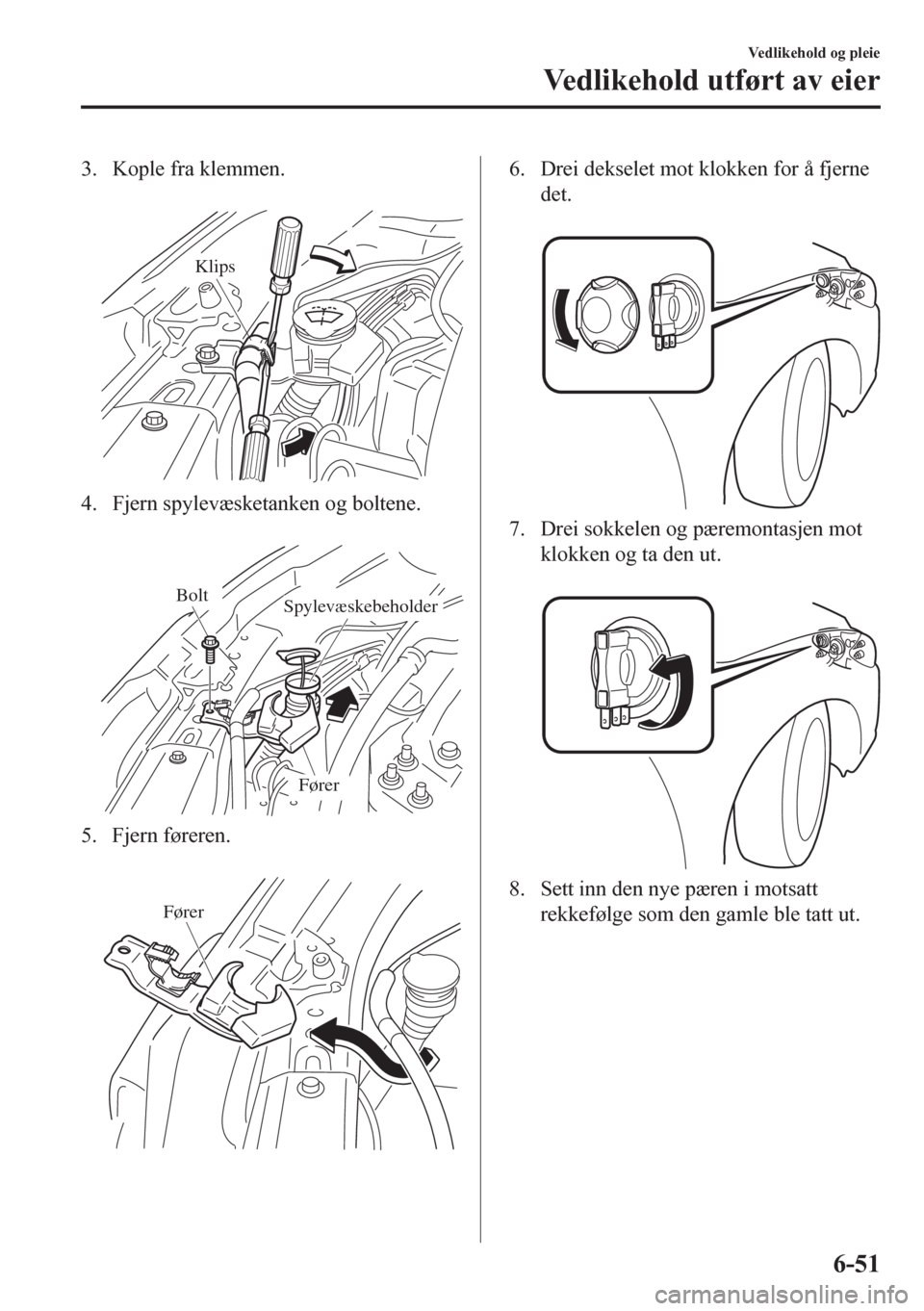

3. Kople fra klemmen.

Klips
4. Fjern spylevæsketanken og boltene.

SpylevæskebeholderBolt
Fører
5. Fjern føreren.

Fører
6. Drei dekselet mot klokken for å fjerne
det.

7. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.

8. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-51

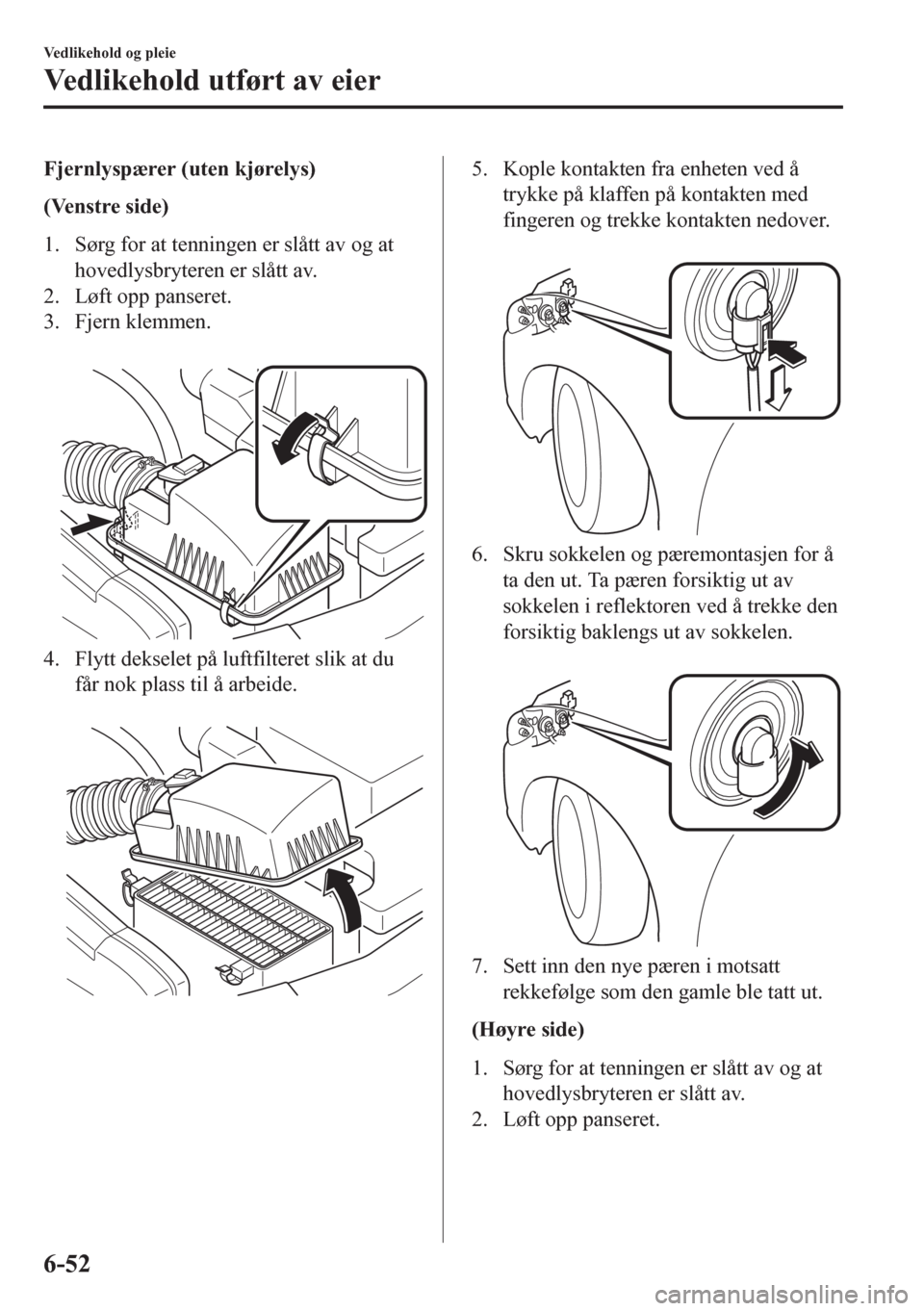

Fjernlyspærer (uten kjørelys)
(Venstre side)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Løft opp panseret.
3. Fjern klemmen.

4. Flytt dekselet på luftfilteret slik at du
får nok plass til å arbeide.

5. Kople kontakten fra enheten ved å
trykke på klaffen på kontakten med
fingeren og trekke kontakten nedover.

6. Skru sokkelen og pæremontasjen for å
ta den ut. Ta pæren forsiktig ut av
sokkelen i reflektoren ved å trekke den
forsiktig baklengs ut av sokkelen.

7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
(Høyre side)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Løft opp panseret.
Vedlikehold og pleie
Vedlikehold utført av eier
6-52

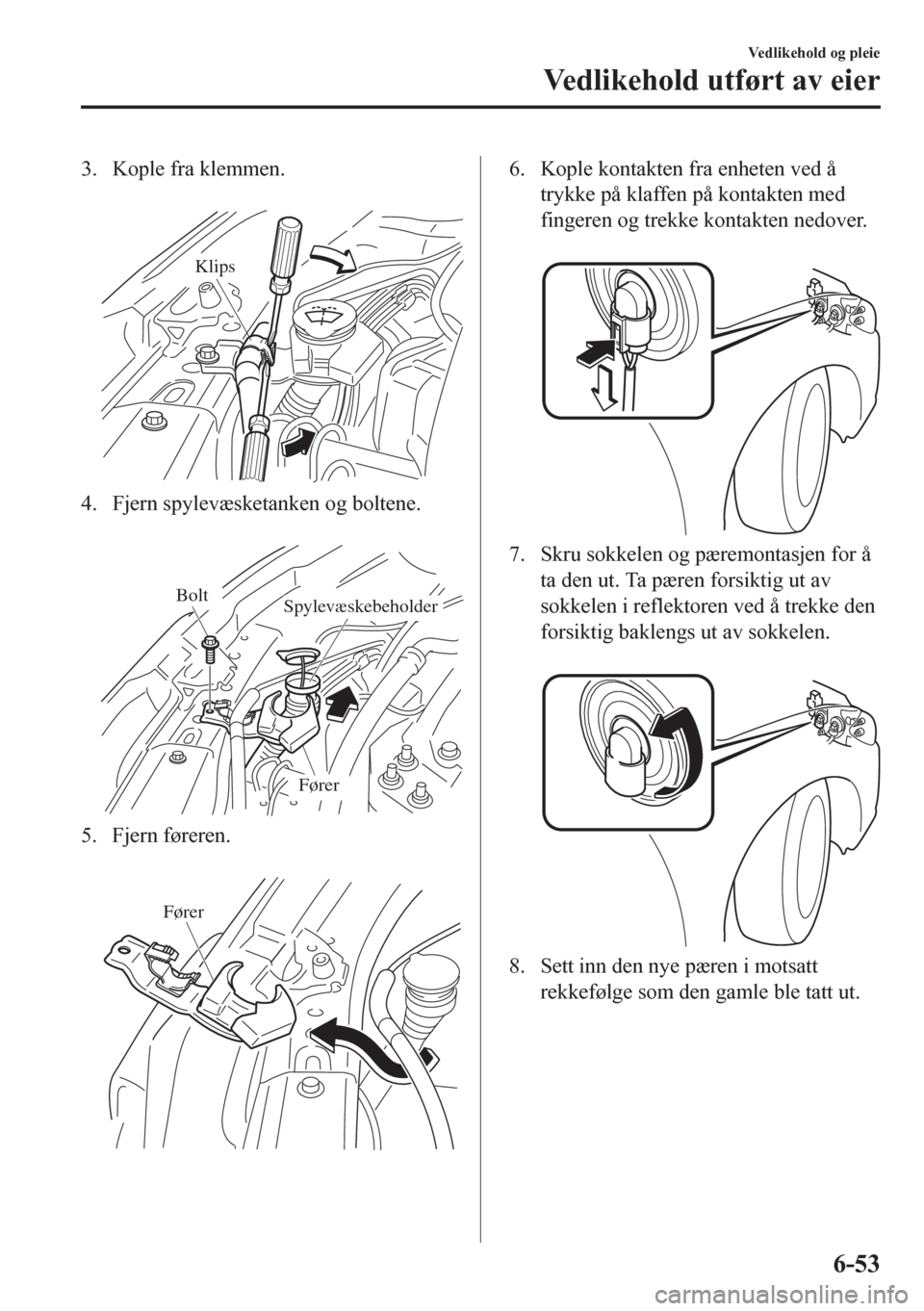

3. Kople fra klemmen.

Klips
4. Fjern spylevæsketanken og boltene.

SpylevæskebeholderBolt
Fører
5. Fjern føreren.

Fører
6. Kople kontakten fra enheten ved å
trykke på klaffen på kontakten med
fingeren og trekke kontakten nedover.

7. Skru sokkelen og pæremontasjen for å
ta den ut. Ta pæren forsiktig ut av
sokkelen i reflektoren ved å trekke den
forsiktig baklengs ut av sokkelen.

8. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-53

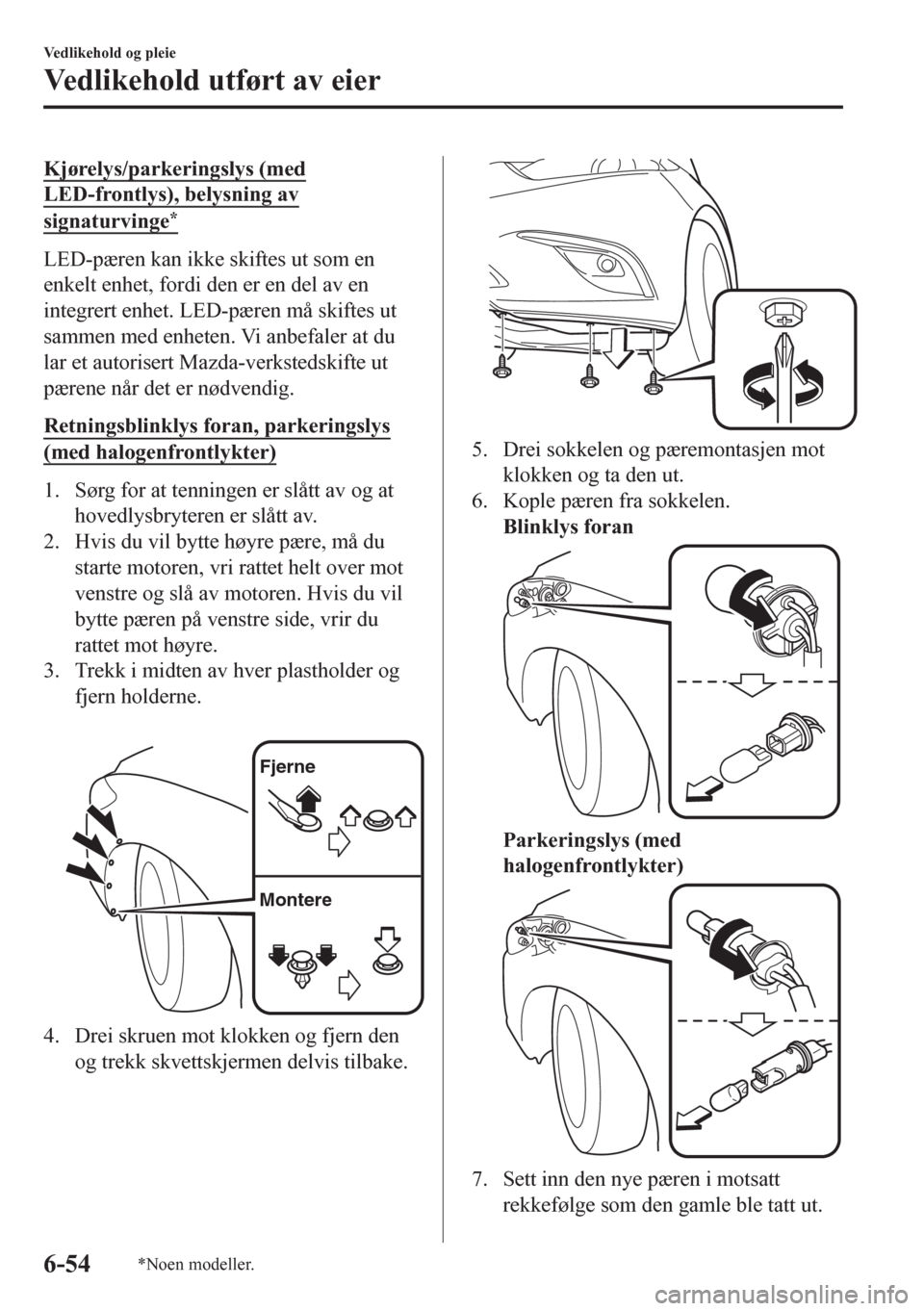

Kjørelys/parkeringslys (med
LED-frontlys), belysning av
signaturvinge*
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet. LED-pæren må skiftes ut
sammen med enheten. Vi anbefaler at du
lar et autorisert Mazda-verkstedskifte ut
pærene når det er nødvendig.
Retningsblinklys foran, parkeringslys
(med halogenfrontlykter)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Hvis du vil bytte høyre pære, må du
starte motoren, vri rattet helt over mot
venstre og slå av motoren. Hvis du vil
bytte pæren på venstre side, vrir du
rattet mot høyre.
3. Trekk i midten av hver plastholder og
fjern holderne.

Fjerne
Montere
4. Drei skruen mot klokken og fjern den
og trekk skvettskjermen delvis tilbake.
5. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
6. Kople pæren fra sokkelen.
Blinklys foran
Parkeringslys (med
halogenfrontlykter)
7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-54*Noen modeller.

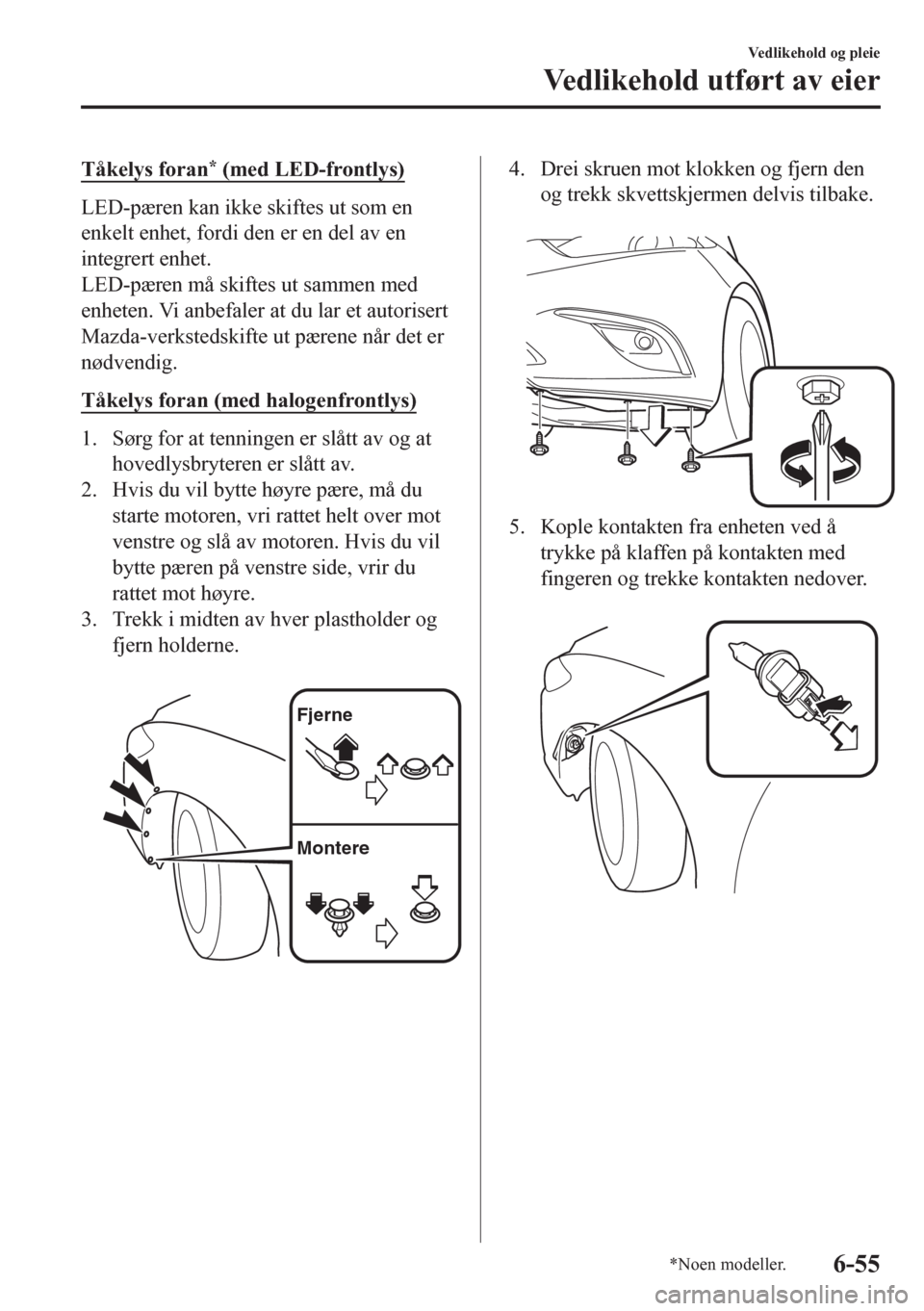

Tåkelys foran* (med LED-frontlys)
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet.
LED-pæren må skiftes ut sammen med
enheten. Vi anbefaler at du lar et autorisert
Mazda-verkstedskifte ut pærene når det er
nødvendig.
Tåkelys foran (med halogenfrontlys)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Hvis du vil bytte høyre pære, må du
starte motoren, vri rattet helt over mot
venstre og slå av motoren. Hvis du vil
bytte pæren på venstre side, vrir du
rattet mot høyre.
3. Trekk i midten av hver plastholder og
fjern holderne.

Fjerne
Montere
4. Drei skruen mot klokken og fjern den
og trekk skvettskjermen delvis tilbake.

5. Kople kontakten fra enheten ved å
trykke på klaffen på kontakten med
fingeren og trekke kontakten nedover.

Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-55

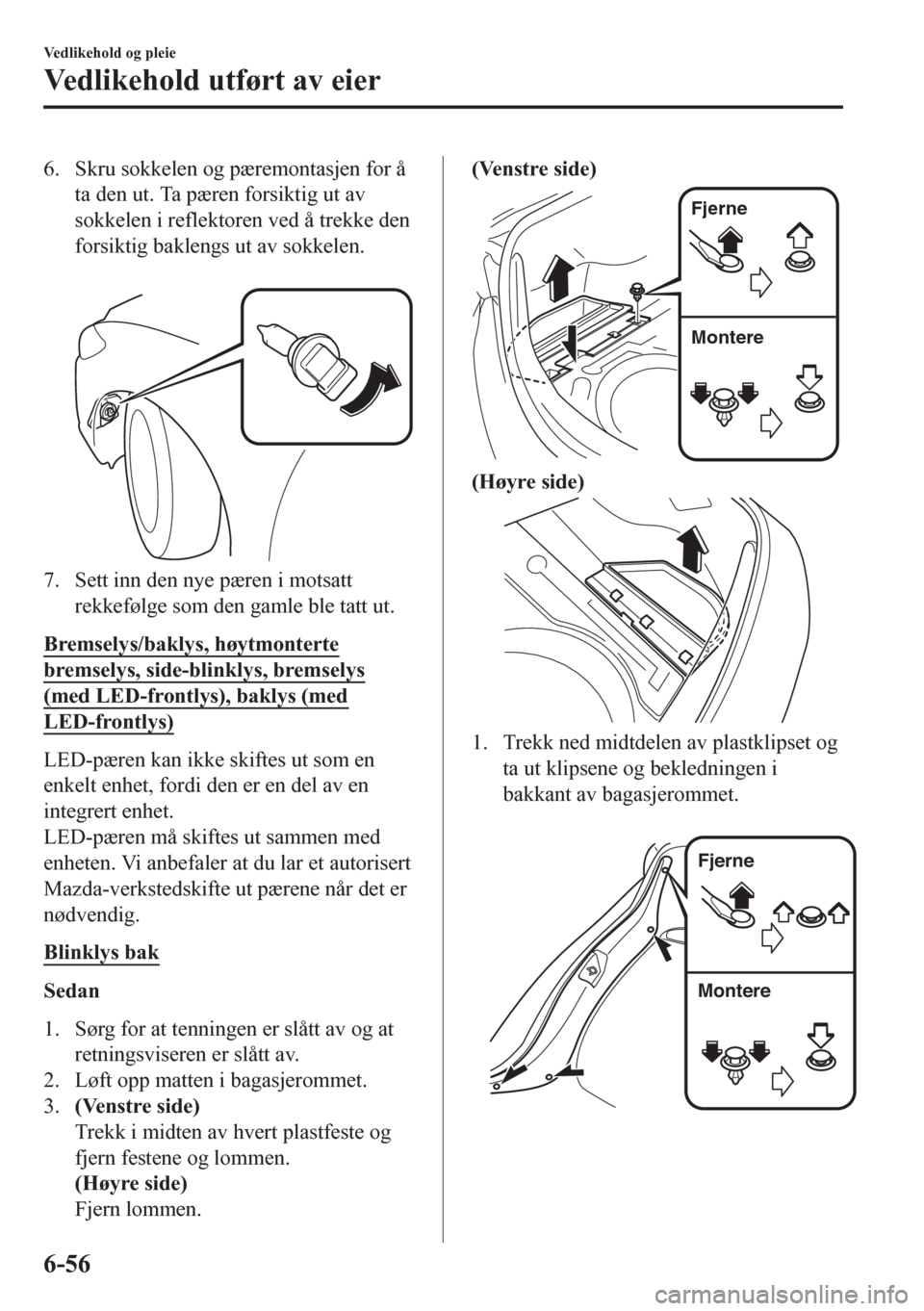

6. Skru sokkelen og pæremontasjen for å
ta den ut. Ta pæren forsiktig ut av
sokkelen i reflektoren ved å trekke den
forsiktig baklengs ut av sokkelen.

7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Bremselys/baklys, høytmonterte
bremselys, side-blinklys, bremselys
(med LED-frontlys), baklys (med
LED-frontlys)
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet.
LED-pæren må skiftes ut sammen med
enheten. Vi anbefaler at du lar et autorisert
Mazda-verkstedskifte ut pærene når det er
nødvendig.
Blinklys bak
Sedan
1. Sørg for at tenningen er slått av og at
retningsviseren er slått av.
2. Løft opp matten i bagasjerommet.
3.(Venstre side)
Trekk i midten av hvert plastfeste og
fjern festene og lommen.
(Høyre side)
Fjern lommen.
(Venstre side)
Fjerne
Montere
(Høyre side)
1. Trekk ned midtdelen av plastklipset og
ta ut klipsene og bekledningen i
bakkant av bagasjerommet.

Fjerne
Montere
Vedlikehold og pleie
Vedlikehold utført av eier
6-56

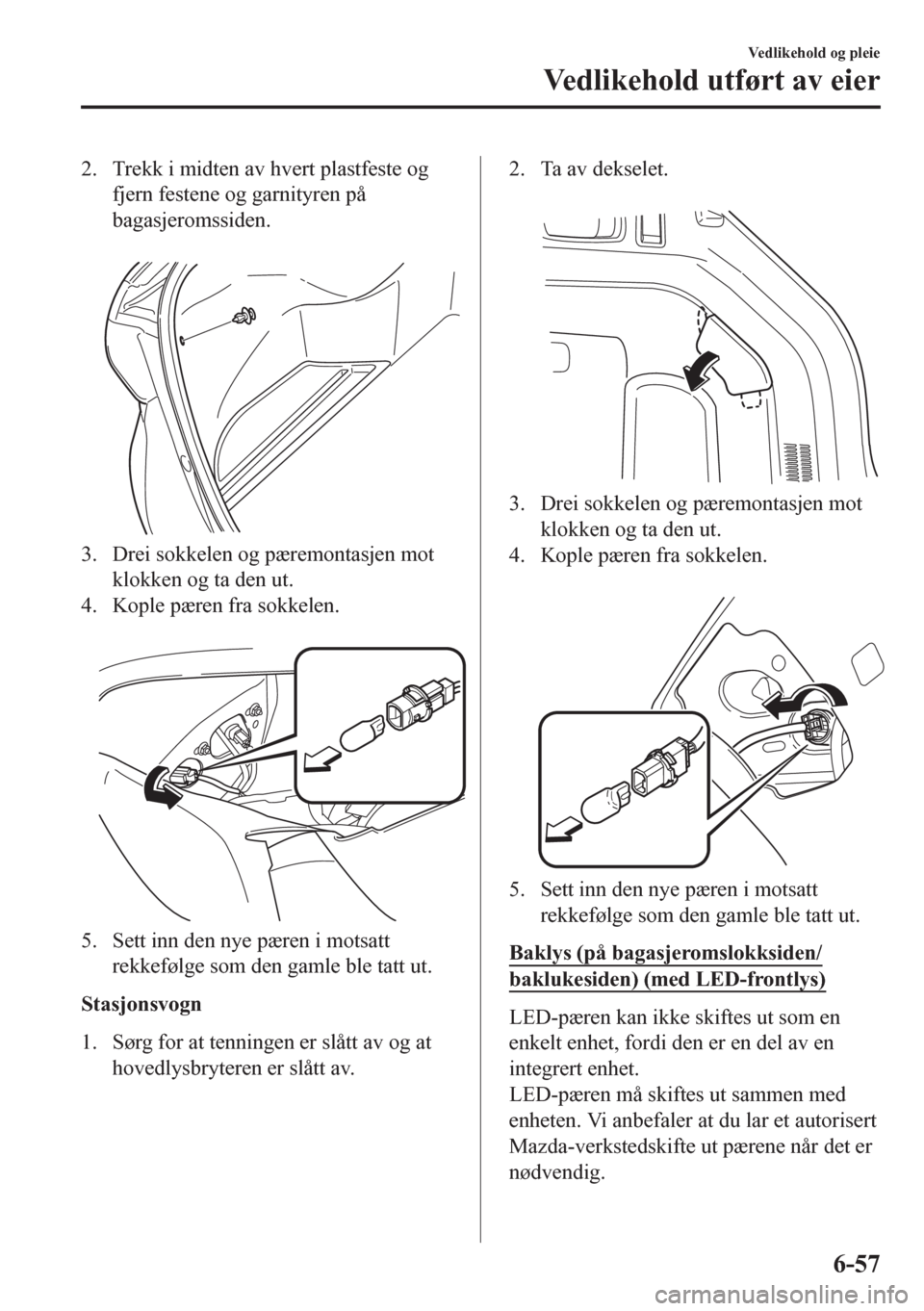

2. Trekk i midten av hvert plastfeste og
fjern festene og garnityren på
bagasjeromssiden.

3. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
4. Kople pæren fra sokkelen.

5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Stasjonsvogn
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Ta av dekselet.

3. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
4. Kople pæren fra sokkelen.

5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Baklys (på bagasjeromslokksiden/
baklukesiden) (med LED-frontlys)
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet.
LED-pæren må skiftes ut sammen med
enheten. Vi anbefaler at du lar et autorisert
Mazda-verkstedskifte ut pærene når det er
nødvendig.
Vedlikehold og pleie
Vedlikehold utført av eier
6-57
