2016 Lexus IS200t Instrukcja Obsługi (in Polish)

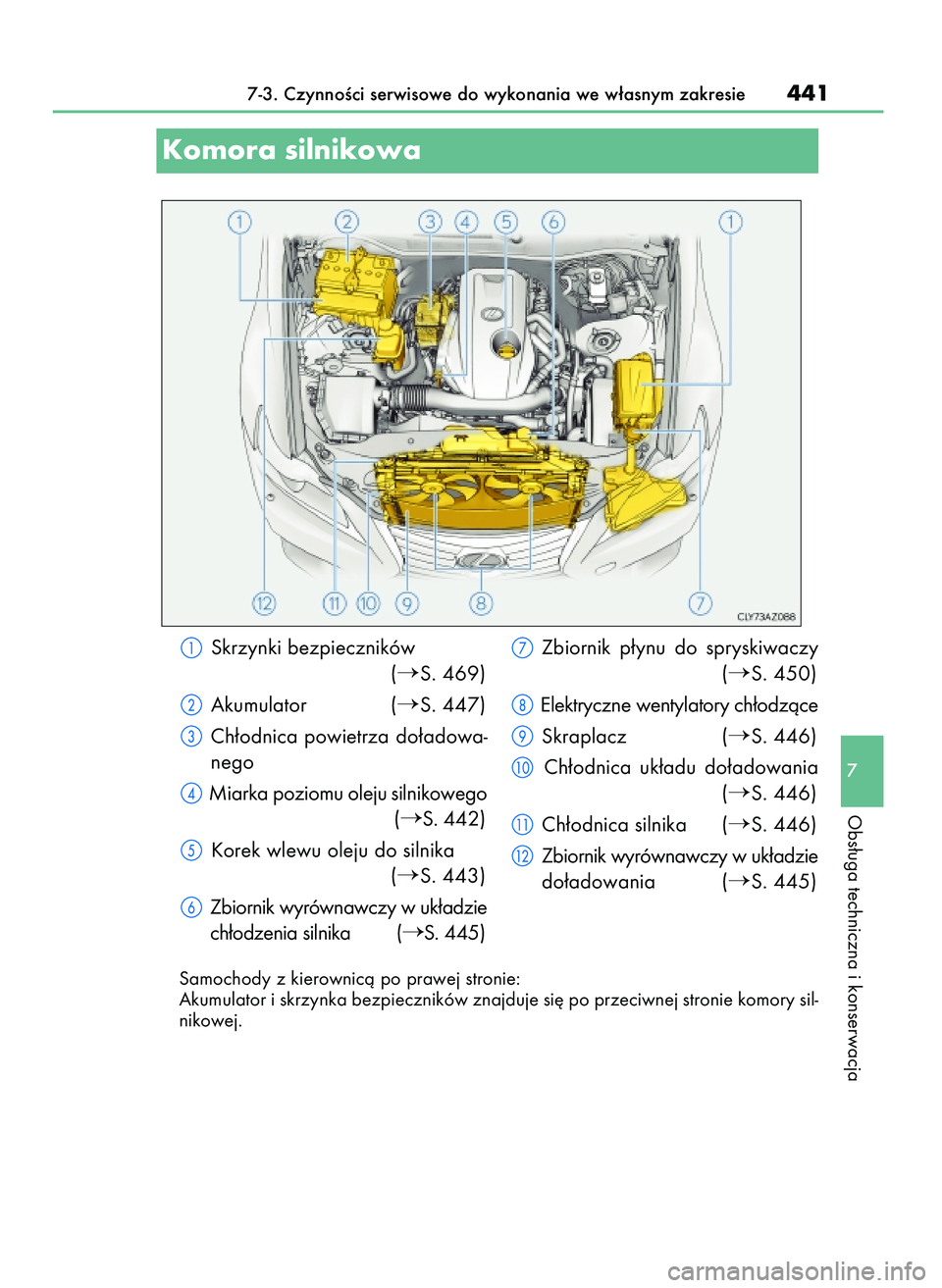

Samochody z kierownicà po prawej stronie:
Akumulator i skrzynka bezpieczników znajduje si´ po przeciwnej stronie komory sil-
nikowej.
Skrzynki bezpieczników
(
S. 469)
Akumulator (
S. 447)
Ch∏odnica powietrza do∏adowa-
nego
Miarka poziomu oleju silnikowego
(
S. 442)
Korek wlewu oleju do silnika
(
S. 443)
Zbiornik wyrównawczy w uk∏adzie
ch∏odzenia silnika (
S. 445)Zbiornik p∏ynu do spryskiwaczy
(
S. 450)
Elektryczne wentylatory ch∏odzàce
Skraplacz (
S. 446)
Ch∏odnica uk∏adu do∏adowania
(
S. 446)
Ch∏odnica silnika (
S. 446)
Zbiornik wyrównawczy w uk∏adzie
do∏adowania (
S. 445)
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie441
7
Obs∏uga techniczna i konserwacja
Komora silnikowa
41 IS200t OM53D19E B 9/9/15 9:16 Page 441

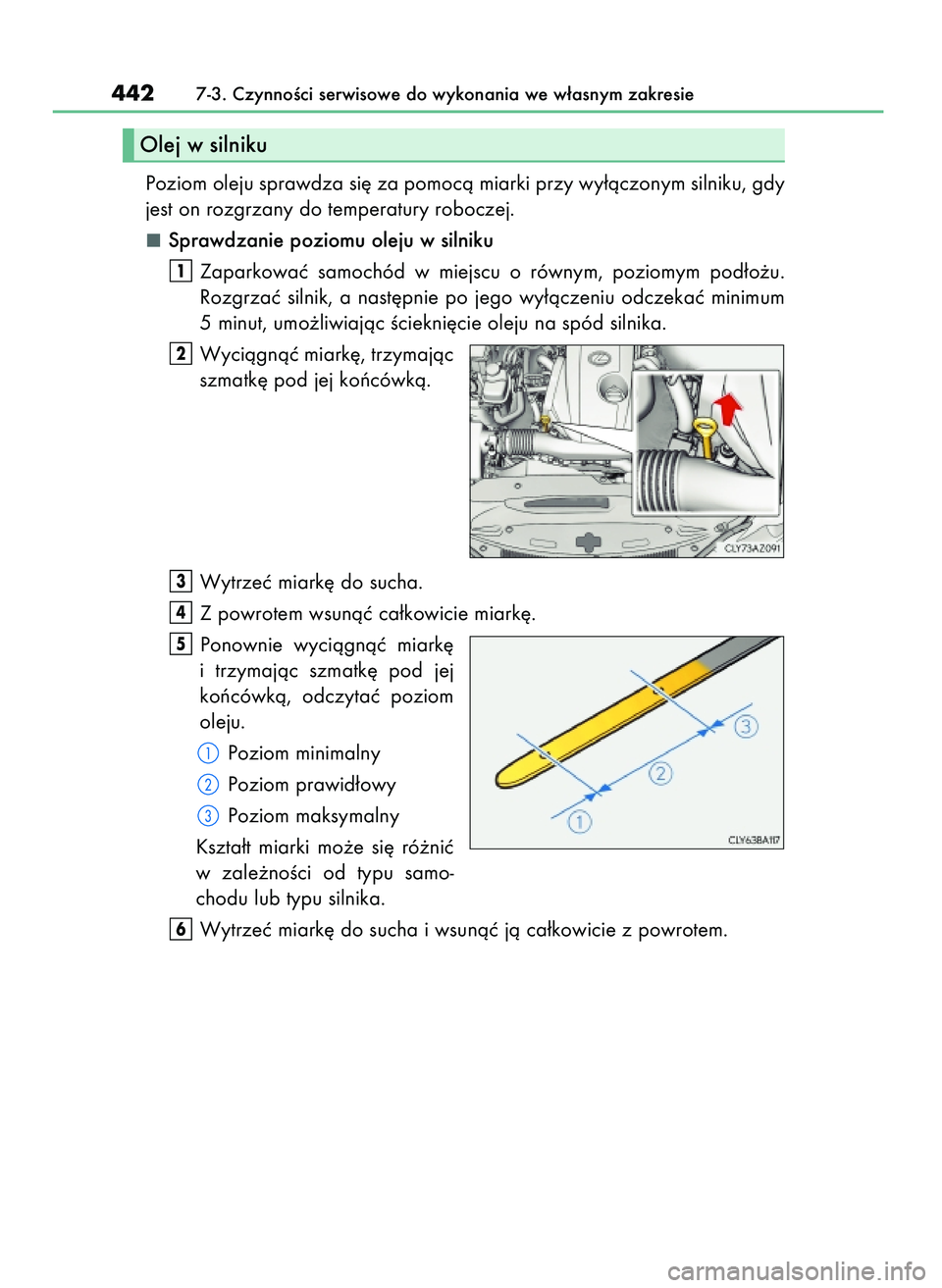

Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku, gdy
jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zaparkowaç samochód w miejscu o równym, poziomym pod∏o˝u.
Rozgrzaç silnik, a nast´pnie po jego wy∏àczeniu odczekaç minimum
5 minut, umo˝liwiajàc Êciekni´cie oleju na spód silnika.
Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
Wytrzeç miark´ do sucha.
Z powrotem wsunàç ca∏kowicie miark´.
Ponownie wyciàgnàç miark´
i trzymajàc szmatk´ pod jej
koƒcówkà, odczytaç poziom
oleju.
Poziom minimalny
Poziom prawid∏owy
Poziom maksymalny
Kszta∏t miarki mo˝e si´ ró˝niç
w zale˝noÊci od typu samo-
chodu lub typu silnika.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.
6
5
4
3
2
1
4427-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Olej w silniku
41 IS200t OM53D19E B 9/9/15 9:16 Page 442

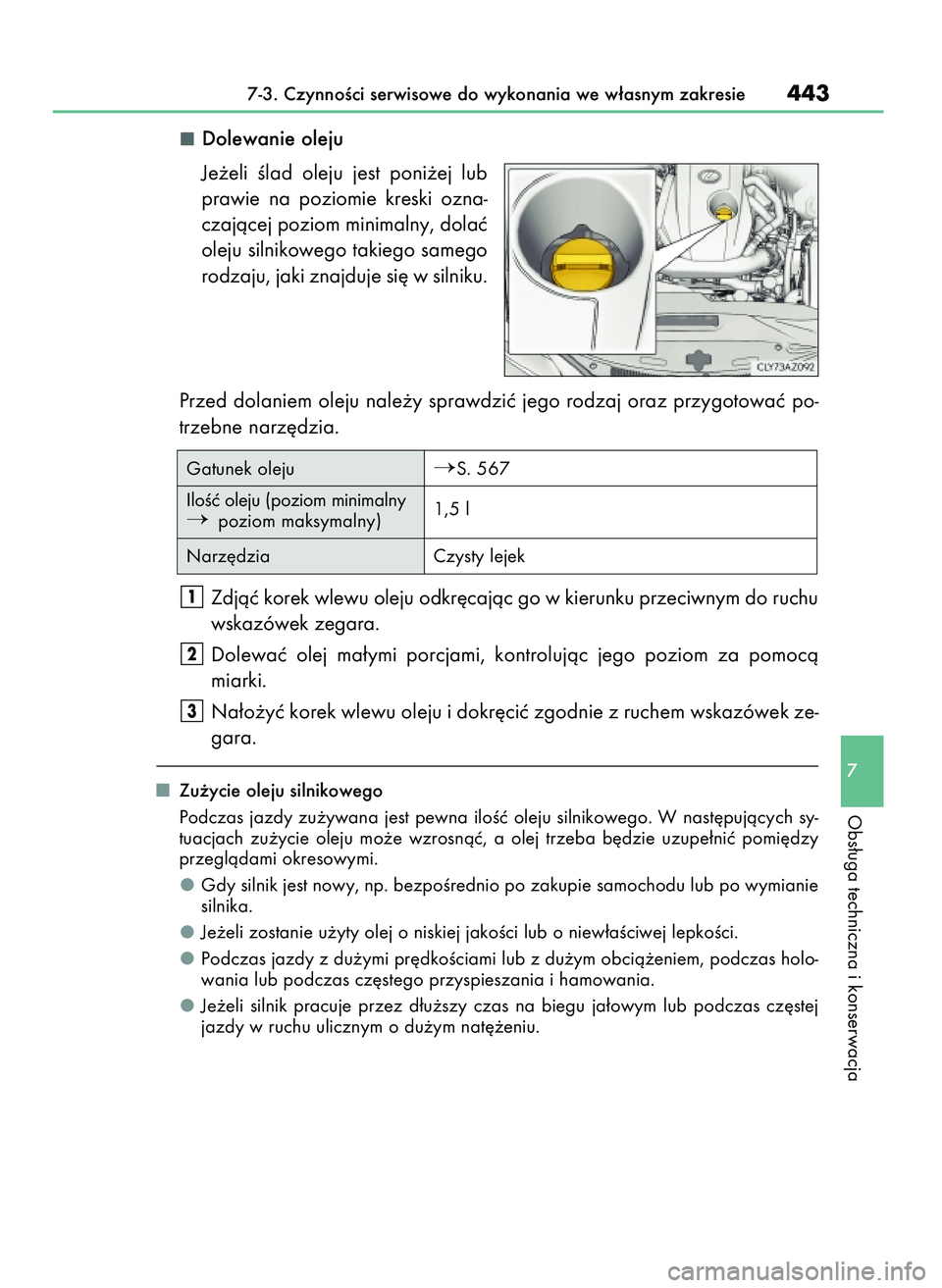

Dolewanie oleju
Je˝eli Êlad oleju jest poni˝ej lub
prawie na poziomie kreski ozna-
czajàcej poziom minimalny, dolaç
oleju silnikowego takiego samego
rodzaju, jaki znajduje si´ w silniku.
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygotowaç po-
trzebne narz´dzia.
Zdjàç korek wlewu oleju odkr´cajàc go w kierunku przeciwnym do ruchu
wskazówek zegara.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç zgodnie z ruchem wskazówek ze-
gara.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych sy-
tuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç pomi´dzy
przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie samochodu lub po wymianie
silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami lub z du˝ym obcià˝eniem, podczas holo-
wania lub podczas cz´stego przyspieszania i hamowania.
Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´stej
jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie443
7
Obs∏uga techniczna i konserwacja
Gatunek olejuS. 567
IloÊç oleju (poziom minimalny
 poziom maksymalny) 1,5 l
Narz´dzia Czysty lejek
41 IS200t OM53D19E B 9/9/15 9:16 Page 443

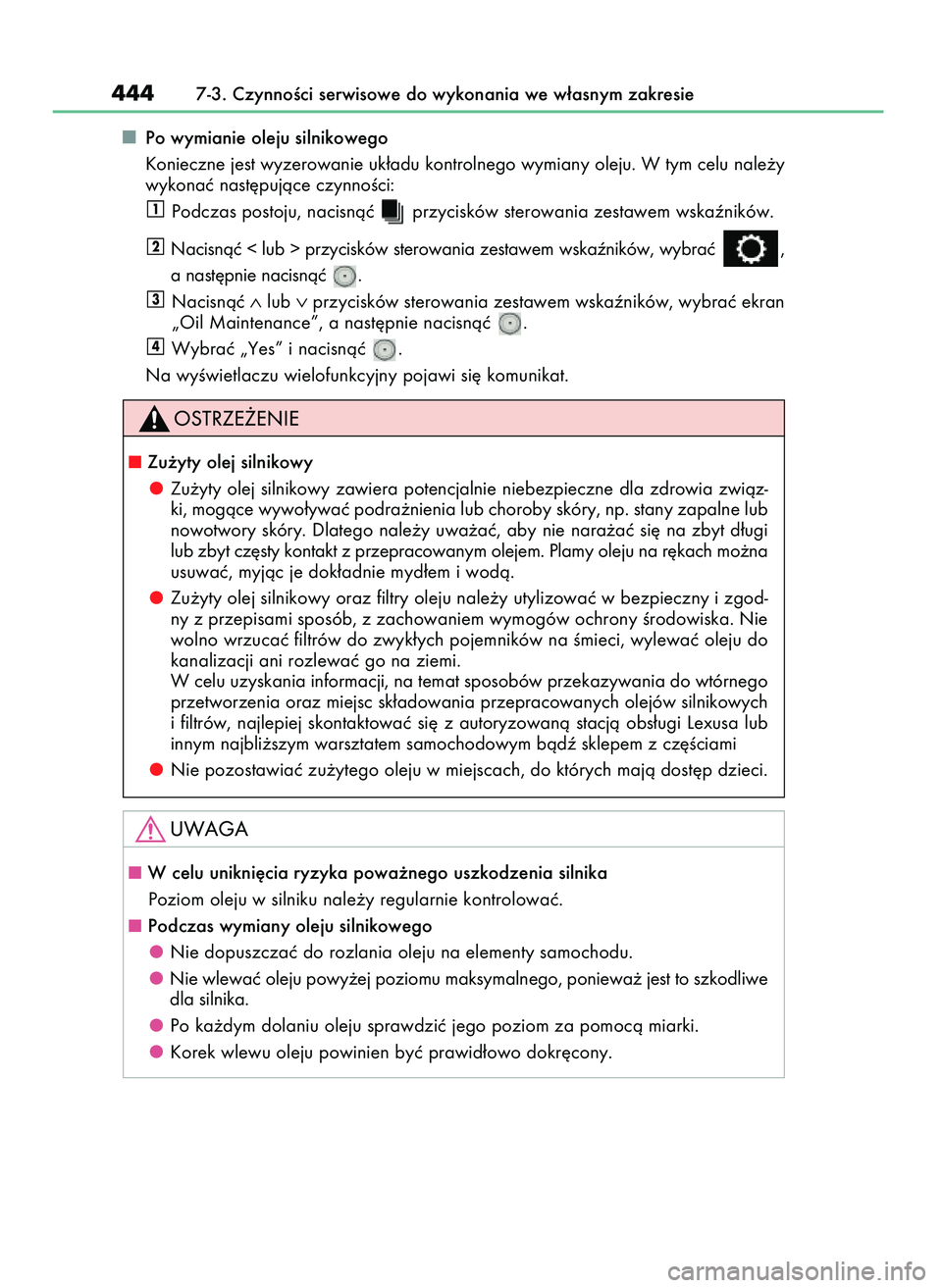

Po wymianie oleju silnikowego
Konieczne jest wyzerowanie uk∏adu kontrolnego wymiany oleju. W tym celu nale˝y
wykonaç nast´pujàce czynnoÊci:
Podczas postoju, nacisnàç przycisków sterowania zestawem wskaêników.
Nacisnàç < lub > przycisków sterowania zestawem wskaêników, wybraç ,
a nast´pnie nacisnàç .
Nacisnàç ∧lub ∨przycisków sterowania zestawem wskaêników, wybraç ekran
„Oil Maintenance”, a nast´pnie nacisnàç .
Wybraç „Yes” i nacisnàç .
Na wyÊwietlaczu wielofunkcyjny pojawi si´ komunikat.
4
3
2
1
4447-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera potencjalnie niebezpieczne dla zdrowia zwiàz-
ki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany zapalne lub
nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç si´ na zbyt d∏ugi
lub zbyt cz´sty kontakt z przepracowanym olejem. Plamy oleju na r´kach mo˝na
usuwaç, myjàc je dok∏adnie myd∏em i wodà.
Zu˝yty olej silnikowy oraz filtry oleju nale˝y utylizowaç w bezpieczny i zgod-
ny z przepisami sposób, z zachowaniem wymogów ochrony Êrodowiska. Nie
wolno wrzucaç filtrów do zwyk∏ych pojemników na Êmieci, wylewaç oleju do
kanalizacji ani rozlewaç go na ziemi.
W celu uzyskania informacji, na temat sposobów przekazywania do wtórnego
przetworzenia oraz miejsc sk∏adowania przepracowanych olejów silnikowych
i filtrów, najlepiej skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Lexusa lub
innym najbli˝szym warsztatem samochodowym bàdê sklepem z cz´Êciami
Nie pozostawiaç zu˝ytego oleju w miejscach, do których majà dost´p dzieci.
W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regularnie kontrolowaç.
Podczas wymiany oleju silnikowego
Nie dopuszczaç do rozlania oleju na elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu maksymalnego, poniewa˝ jest to szkodliwe
dla silnika.
Po ka˝dym dolaniu oleju sprawdziç jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç prawid∏owo dokr´cony.
41 IS200t OM53D19E B 9/9/15 9:16 Page 444

Zbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika
Gdy silnik jest zimny, poziom p∏ynu powinien mieÊciç si´ pomi´dzy kreskami
„FULL” i „LOW” na zbiorniku wyrównawczym.
Zakr´tka zbiornika
Poziom maksymalny „FULL”
Poziom minimalny „LOW”
Gdy poziom si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”. (
S. 557)
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia powietrza do∏adowanego
Gdy silnik jest zimny, poziom p∏ynu powinien mieÊciç si´ pomi´dzy kreskami
„F” i „L” na zbiorniku wyrównawczym.
Zakr´tka zbiornika
Poziom wysoki „F”
Poziom niski „L”
Gdy poziom si´ga kreski „L” lub
poni˝ej, nale˝y dolaç p∏ynu do
poziomu „F”. (
S. 557)
Dobór p∏ynu ch∏odzàcego
Uk∏ad ch∏odzenia silnika tego samochodu mo˝e byç nape∏niany wy∏àcznie p∏ynem
„Toyota Super Long Life Coolant” lub podobnej jakoÊci niskokrzepnàcym roztwo-
rem na bazie glikolu etylenowego, nie zawierajàcym krzemianów, amin, azotynów
ani boranów, wytwarzanym z wykorzystaniem technologii wysoce trwa∏ych hybry-
dowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym do u˝ytku roztworem, zawierajà-
cym 50% koncentratu niskokrzepnàcego i 50% wody dejonizowanej. (Temperatura
minimalna: -35°C)
W celu uzyskania szczegó∏owych informacji nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Lexusa lub innego specjalistycznego warsztatu.
Gdy w krótkim czasie po uzupe∏nieniu poziom p∏ynu ch∏odzàcego ponownie spada
Obejrzeç ch∏odnic´, przewody elastyczne, zakr´tk´ zbiornika wyrównawczego,
kurek spustowy i pomp´ w uk∏adzie ch∏odzenia silnika.
Je˝eli nie ma Êladów wycieków, nale˝y zleciç autoryzowanej stacji obs∏ugi Lexusa
lub innemu specjalistycznemu warsztatowi sprawdzenie szczelnoÊci ciÊnieniowej
zakr´tki oraz szczelnoÊci uk∏adu ch∏odzenia silnika.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie445
7
Obs∏uga techniczna i konserwacja
P∏yn w uk∏adzie ch∏odzenia
41 IS200t OM53D19E B 9/9/15 9:16 Page 445

Nale˝y sprawdzaç stan ch∏odnicy silnika, skraplacza i ch∏odnicy uk∏adu do-
∏adowania oraz usuwaç z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elementów ulegnie silnemu zabrudzeniu, a tak˝e
w razie braku pewnoÊci co do jego stanu, nale˝y zwróciç si´ do autoryzo-
wanej stacji obs∏ugi Lexusa lub innego specjalistycznego warsztatu w celu
sprawdzenia.
4467-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Gdy silnik jest goràcy
Nie nale˝y dotykaç ch∏odnicy silnika, skraplacza ani ch∏odnicy uk∏adu do∏adowa-
nia, poniewa˝ grozi to powa˝nymi obra˝eniami cia∏a, takimi jak np. poparzenie.
Przy dolewaniu p∏ynu do uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà, ani nierozcieƒczonym koncentratem nisko-
krzepnàcym. Nale˝y przestrzegaç prawid∏owej proporcji koncentratu niskokrzep-
nàcego i wody, aby zachowaç odpowiednie w∏asnoÊci smarujàce, antykorozyjne
i odprowadzania ciep∏a. Zapoznaç si´ z zaleceniami podanymi na opakowaniu
produktu.
W razie rozlania p∏ynu
Âlady p∏ynu zmyç wodà, zapobiegajàc uszkodzeniu zalanej cz´Êci lub po-
wierzchni lakierowanej.

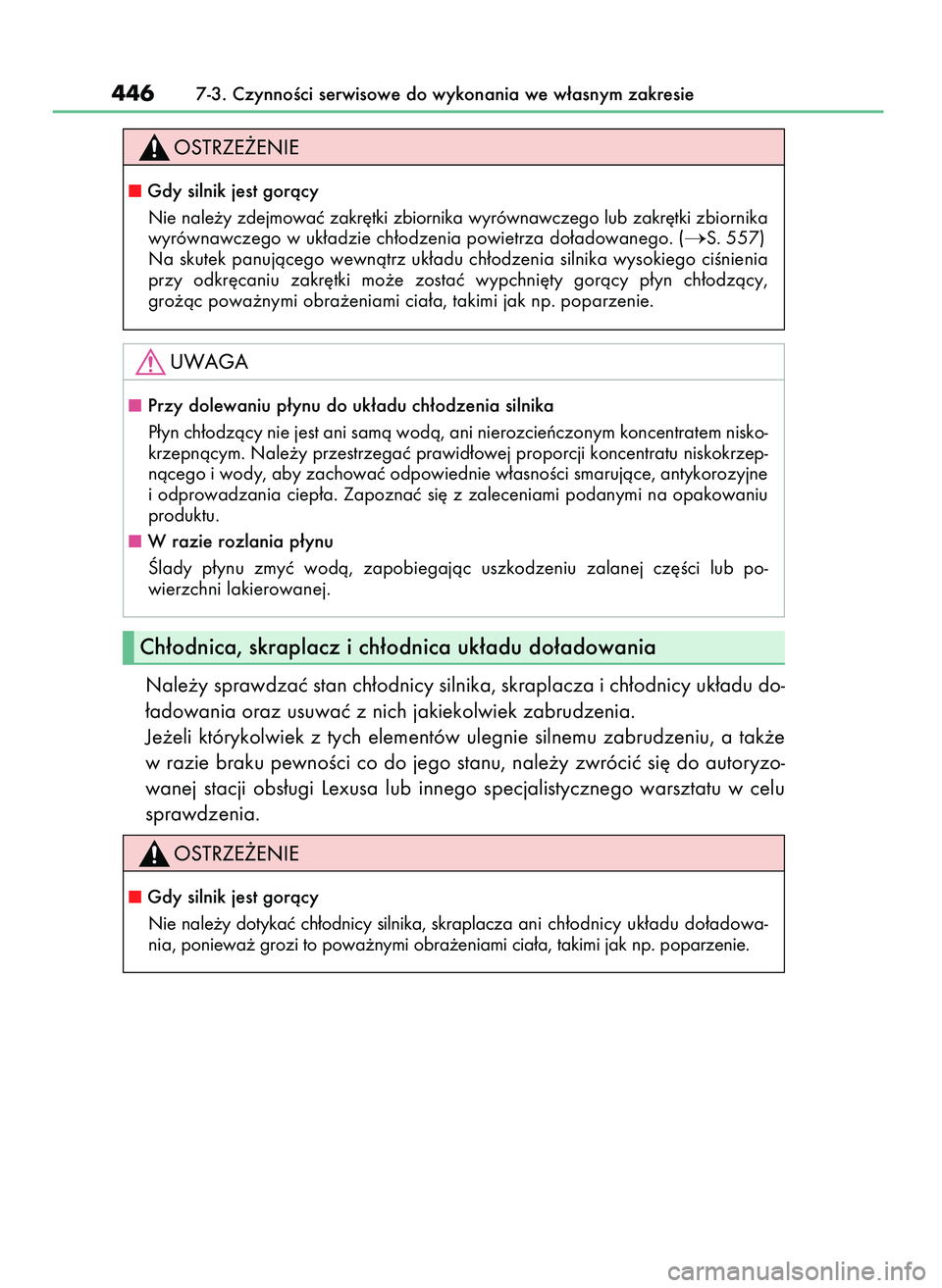

Ch∏odnica, skraplacz i ch∏odnica uk∏adu do∏adowania
Gdy silnik jest goràcy
Nie nale˝y zdejmowaç zakr´tki zbiornika wyrównawczego lub zakr´tki zbiornika
wyrównawczego w uk∏adzie ch∏odzenia powietrza do∏adowanego. (
S. 557)
Na skutek panujàcego wewnàtrz uk∏adu ch∏odzenia silnika wysokiego ciÊnienia
przy odkr´caniu zakr´tki mo˝e zostaç wypchni´ty goràcy p∏yn ch∏odzàcy,
gro˝àc powa˝nymi obra˝eniami cia∏a, takimi jak np. poparzenie.
41 IS200t OM53D19E B 9/9/15 9:16 Page 446

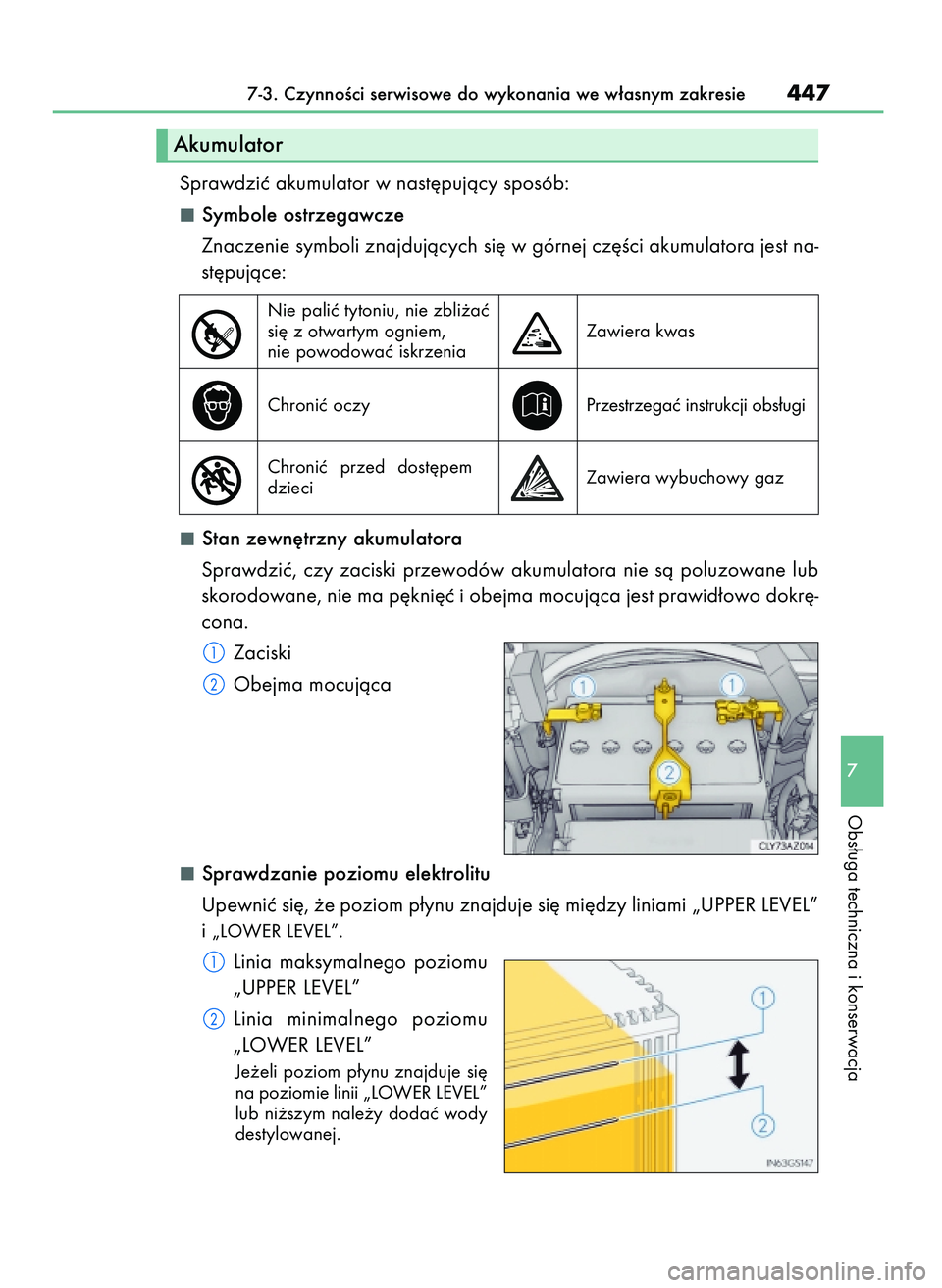

Sprawdziç akumulator w nast´pujàcy sposób:
Symbole ostrzegawcze
Znaczenie symboli znajdujàcych si´ w górnej cz´Êci akumulatora jest na-
st´pujàce:
Stan zewn´trzny akumulatora
Sprawdziç, czy zaciski przewodów akumulatora nie sà poluzowane lub
skorodowane, nie ma p´kni´ç i obejma mocujàca jest prawid∏owo dokr´-
cona.
Zaciski
Obejma mocujàca
Sprawdzanie poziomu elektrolitu
Upewniç si´, ˝e poziom p∏ynu znajduje si´ mi´dzy liniami „UPPER LEVEL”
i
„LOWER LEVEL”.
Linia maksymalnego poziomu
„UPPER LEVEL”
Linia minimalnego poziomu
„LOWER LEVEL”
Je˝eli poziom p∏ynu znajduje si´
na poziomie linii „LOWER LEVEL”
lub ni˝szym nale˝y dodaç wody
destylowanej.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie447
7
Obs∏uga techniczna i konserwacja
Akumulator
Nie paliç tytoniu, nie zbli˝aç
si´ z otwartym ogniem,
nie powodowaç iskrzeniaZawiera kwas
Chroniç oczyPrzestrzegaç instrukcji obs∏ugi
Chroniç przed dost´pem
dzieciZawiera wybuchowy gaz
41 IS200t OM53D19E B 9/9/15 9:16 Page 447

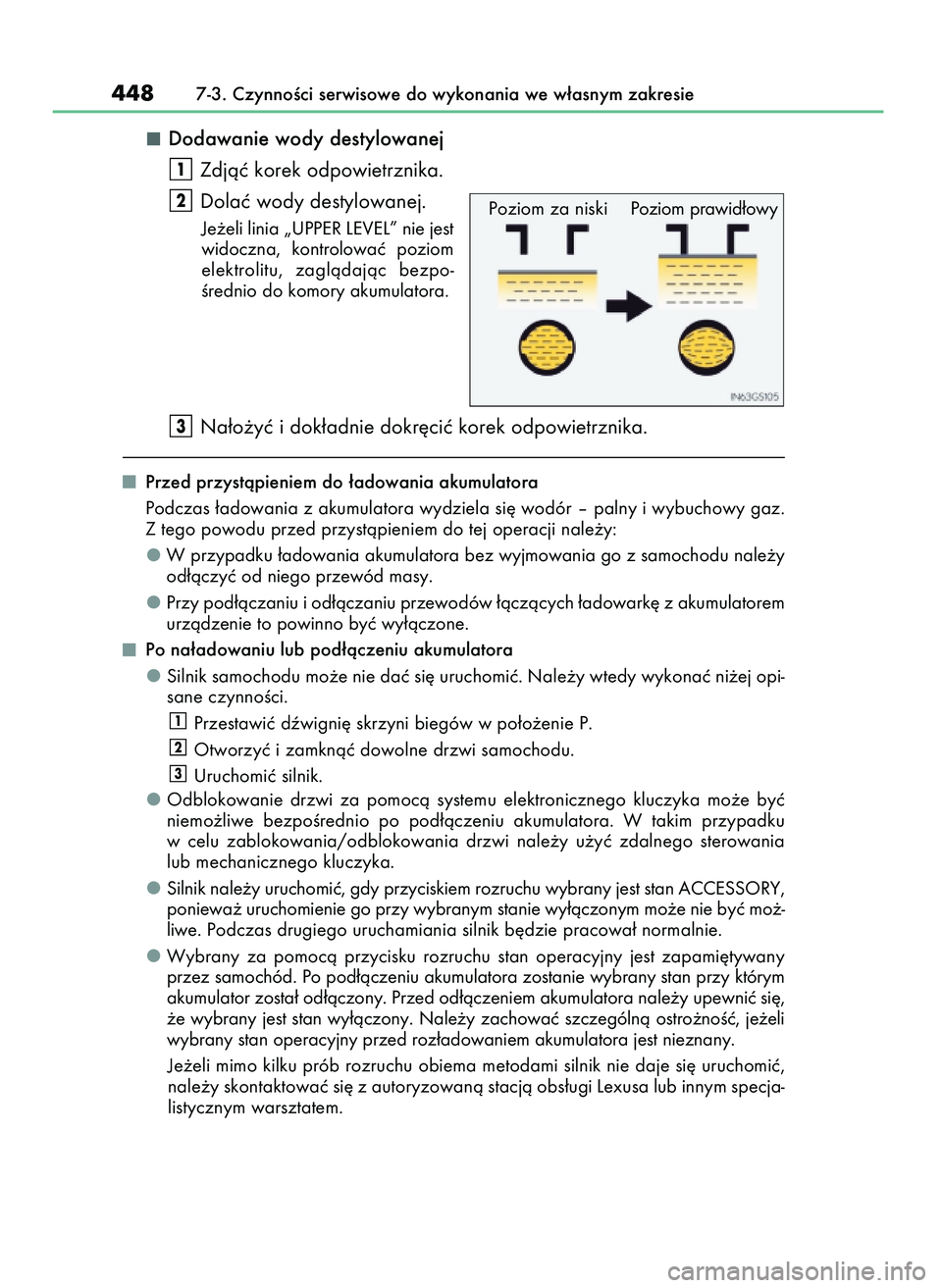

Dodawanie wody destylowanej
Zdjàç korek odpowietrznika.
Dolaç wody destylowanej.
Je˝eli linia „UPPER LEVEL” nie jest
widoczna, kontrolowaç poziom
elektrolitu, zaglàdajàc bezpo-
Êrednio do komory akumulatora.
Na∏o˝yç i dok∏adnie dokr´ciç korek odpowietrznika.
Przed przystàpieniem do ∏adowania akumulatora
Podczas ∏adowania z akumulatora wydziela si´ wodór – palny i wybuchowy gaz.
Z tego powodu przed przystàpieniem do tej operacji nale˝y:
W przypadku ∏adowania akumulatora bez wyjmowania go z samochodu nale˝y
od∏àczyç od niego przewód masy.
Przy pod∏àczaniu i od∏àczaniu przewodów ∏àczàcych ∏adowark´ z akumulatorem
urzàdzenie to powinno byç wy∏àczone.
Po na∏adowaniu lub pod∏àczeniu akumulatora
Silnik samochodu mo˝e nie daç si´ uruchomiç. Nale˝y wtedy wykonaç ni˝ej opi-
sane czynnoÊci.
Przestawiç dêwigni´ skrzyni biegów w po∏o˝enie P.
Otworzyç i zamknàç dowolne drzwi samochodu.
Uruchomiç silnik.
Odblokowanie drzwi za pomocà systemu elektronicznego kluczyka mo˝e byç
niemo˝liwe bezpoÊrednio po pod∏àczeniu akumulatora. W takim przypadku
w celu zablokowania/odblokowania drzwi nale˝y u˝yç zdalnego sterowania
lub mechanicznego kluczyka.
Silnik nale˝y uruchomiç, gdy przyciskiem rozruchu wybrany jest stan ACCESSORY,
poniewa˝ uruchomienie go przy wybranym stanie wy∏àczonym mo˝e nie byç mo˝-
liwe.Podczas drugiego uruchamiania silnik b´dzie pracowa∏ normalnie.
Wybrany za pomocà przycisku rozruchu stan operacyjny jest zapami´tywany
przez samochód. Po pod∏àczeniu akumulatora zostanie wybrany stan przy którym
akumulator zosta∏ od∏àczony. Przed od∏àczeniem akumulatora nale˝y upewniç si´,
˝e wybrany jest stan wy∏àczony. Nale˝y zachowaç szczególnà ostro˝noÊç, je˝eli
wybrany stan operacyjny przed roz∏adowaniem akumulatora jest nieznany.
Je˝eli mimo kilku prób rozruchu obiema metodami silnik nie daje si´ uruchomiç,
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Lexusa lub innym specja-
listycznym warsztatem.
3
2
1
3
2
1
4487-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Poziom za niskiPoziom prawid∏owy
41 IS200t OM53D19E B 9/9/15 9:16 Page 448
