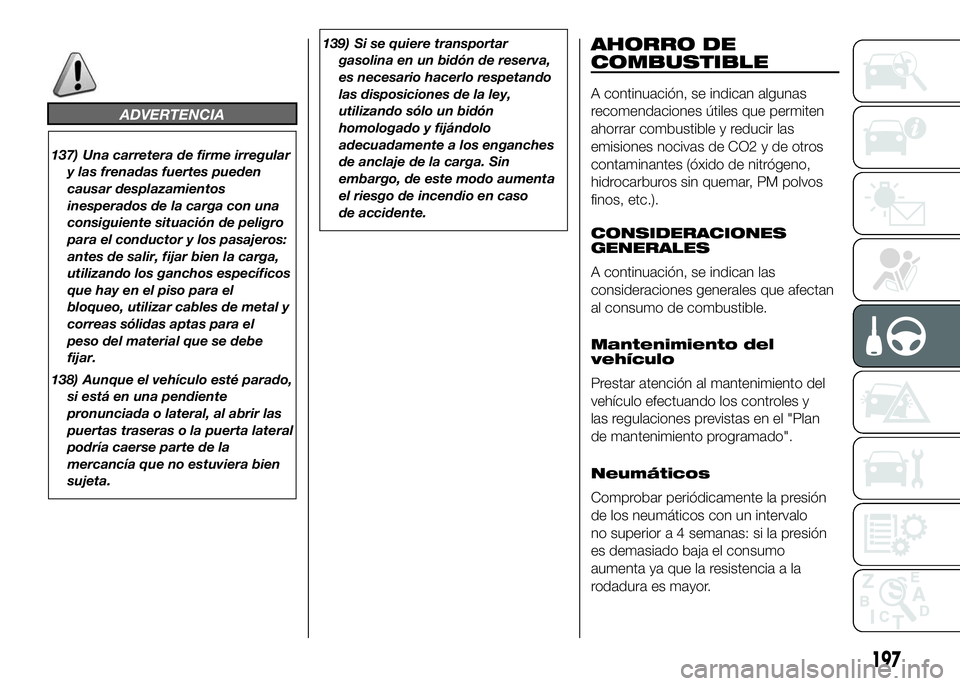

ADVERTENCIA
137) Una carretera de firme irregular
y las frenadas fuertes pueden
causar desplazamientos
inesperados de la carga con una
consiguiente situación de peligro
para el conductor y los pasajeros:
antes de salir, fijar bien la carga,
utilizando los ganchos específicos
que hay en el piso para el
bloqueo, utilizar cables de metal y
correas sólidas aptas para el
peso del material que se debe
fijar.
138) Aunque el vehículo esté parado,
si está en una pendiente
pronunciada o lateral, al abrir las
puertas traseras o la puerta lateral
podría caerse parte de la
mercancía que no estuviera bien
sujeta.139) Si se quiere transportar
gasolina en un bidón de reserva,
es necesario hacerlo respetando
las disposiciones de la ley,
utilizando sólo un bidón
homologado y fijándolo
adecuadamente a los enganches
de anclaje de la carga. Sin
embargo, de este modo aumenta
el riesgo de incendio en caso
de accidente.
AHORRO DE
COMBUSTIBLE
A continuación, se indican algunas
recomendaciones útiles que permiten
ahorrar combustible y reducir las
emisiones nocivas de CO2 y de otros
contaminantes (óxido de nitrógeno,
hidrocarburos sin quemar, PM polvos
finos, etc.).
CONSIDERACIONES
GENERALES
A continuación, se indican las
consideraciones generales que afectan
al consumo de combustible.
Mantenimiento del
vehículo
Prestar atención al mantenimiento del
vehículo efectuando los controles y
las regulaciones previstas en el "Plan
de mantenimiento programado".
Neumáticos
Comprobar periódicamente la presión
de los neumáticos con un intervalo
no superior a 4 semanas: si la presión
es demasiado baja el consumo
aumenta ya que la resistencia a la
rodadura es mayor.
197

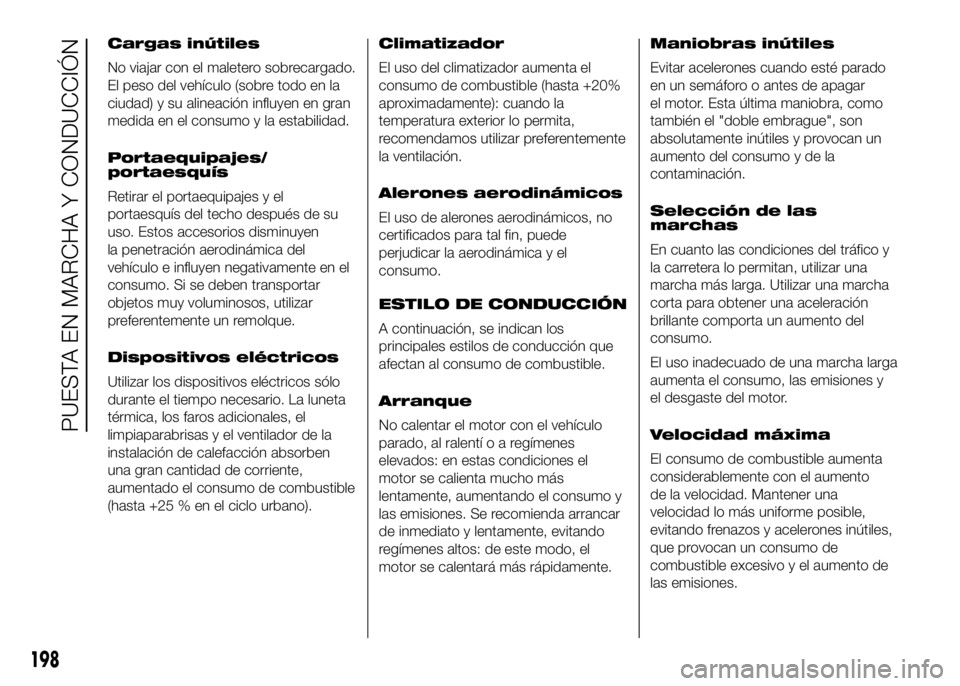

Cargas inútiles
No viajar con el maletero sobrecargado.
El peso del vehículo (sobre todo en la
ciudad) y su alineación influyen en gran
medida en el consumo y la estabilidad.
Portaequipajes/
portaesquís
Retirar el portaequipajes y el
portaesquís del techo después de su
uso. Estos accesorios disminuyen
la penetración aerodinámica del
vehículo e influyen negativamente en el
consumo. Si se deben transportar
objetos muy voluminosos, utilizar
preferentemente un remolque.
Dispositivos eléctricos
Utilizar los dispositivos eléctricos sólo
durante el tiempo necesario. La luneta
térmica, los faros adicionales, el
limpiaparabrisas y el ventilador de la
instalación de calefacción absorben
una gran cantidad de corriente,
aumentado el consumo de combustible
(hasta +25 % en el ciclo urbano).Climatizador
El uso del climatizador aumenta el
consumo de combustible (hasta +20%
aproximadamente): cuando la
temperatura exterior lo permita,
recomendamos utilizar preferentemente
la ventilación.
Alerones aerodinámicos
El uso de alerones aerodinámicos, no
certificados para tal fin, puede
perjudicar la aerodinámica y el
consumo.
ESTILO DE CONDUCCIÓN
A continuación, se indican los
principales estilos de conducción que
afectan al consumo de combustible.
Arranque
No calentar el motor con el vehículo
parado, al ralentíoaregímenes
elevados: en estas condiciones el
motor se calienta mucho más
lentamente, aumentando el consumo y
las emisiones. Se recomienda arrancar
de inmediato y lentamente, evitando
regímenes altos: de este modo, el
motor se calentará más rápidamente.Maniobras inútiles
Evitar acelerones cuando esté parado
en un semáforo o antes de apagar
el motor. Esta última maniobra, como
también el "doble embrague", son
absolutamente inútiles y provocan un
aumento del consumo y de la
contaminación.
Selección de las
marchas
En cuanto las condiciones del tráfico y
la carretera lo permitan, utilizar una
marcha más larga. Utilizar una marcha
corta para obtener una aceleración
brillante comporta un aumento del
consumo.
El uso inadecuado de una marcha larga
aumenta el consumo, las emisiones y
el desgaste del motor.
Velocidad máxima
El consumo de combustible aumenta
considerablemente con el aumento
de la velocidad. Mantener una
velocidad lo más uniforme posible,
evitando frenazos y acelerones inútiles,
que provocan un consumo de
combustible excesivo y el aumento de
las emisiones.
198

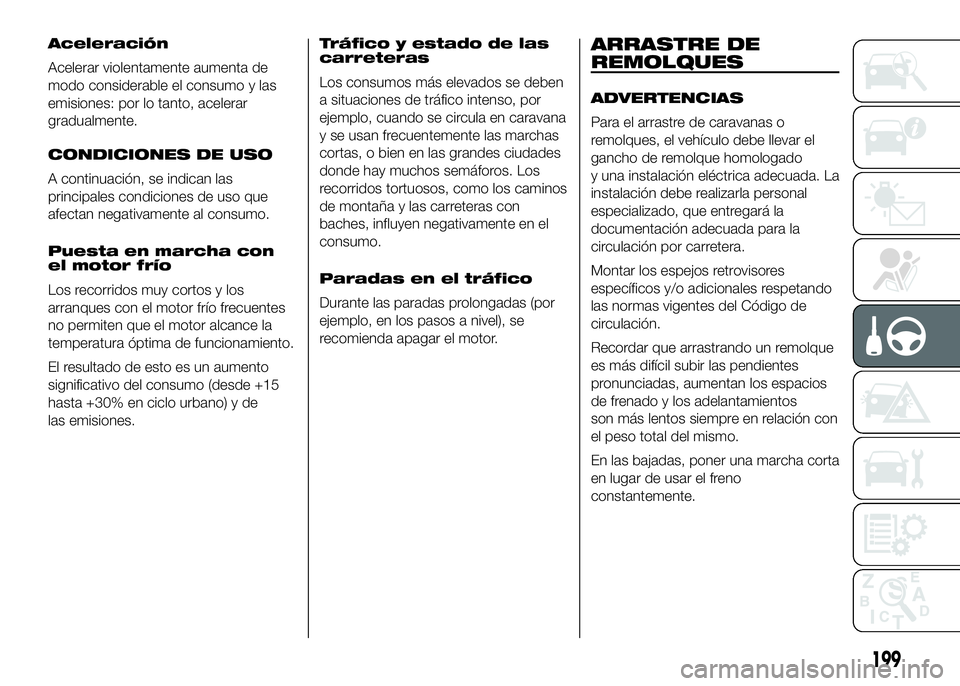

PUESTA EN MARCHA Y CONDUCCIÓN

Aceleración
Acelerar violentamente aumenta de
modo considerable el consumo y las
emisiones: por lo tanto, acelerar
gradualmente.
CONDICIONES DE USO
A continuación, se indican las
principales condiciones de uso que
afectan negativamente al consumo.
Puesta en marcha con
el motor frío
Los recorridos muy cortos y los
arranques con el motor frío frecuentes
no permiten que el motor alcance la
temperatura óptima de funcionamiento.
El resultado de esto es un aumento
significativo del consumo (desde +15
hasta +30% en ciclo urbano) y de
las emisiones.Tráfico y estado de las
carreteras
Los consumos más elevados se deben
a situaciones de tráfico intenso, por
ejemplo, cuando se circula en caravana
y se usan frecuentemente las marchas
cortas, o bien en las grandes ciudades
donde hay muchos semáforos. Los
recorridos tortuosos, como los caminos
de montaña y las carreteras con
baches, influyen negativamente en el
consumo.
Paradas en el tráfico
Durante las paradas prolongadas (por
ejemplo, en los pasos a nivel), se
recomienda apagar el motor.ARRASTRE DE
REMOLQUES
ADVERTENCIAS
Para el arrastre de caravanas o
remolques, el vehículo debe llevar el
gancho de remolque homologado
y una instalación eléctrica adecuada. La
instalación debe realizarla personal
especializado, que entregará la
documentación adecuada para la
circulación por carretera.
Montar los espejos retrovisores
específicos y/o adicionales respetando
las normas vigentes del Código de
circulación.
Recordar que arrastrando un remolque
es más difícil subir las pendientes
pronunciadas, aumentan los espacios
de frenado y los adelantamientos
son más lentos siempre en relación con
el peso total del mismo.
En las bajadas, poner una marcha corta
en lugar de usar el freno
constantemente.
199

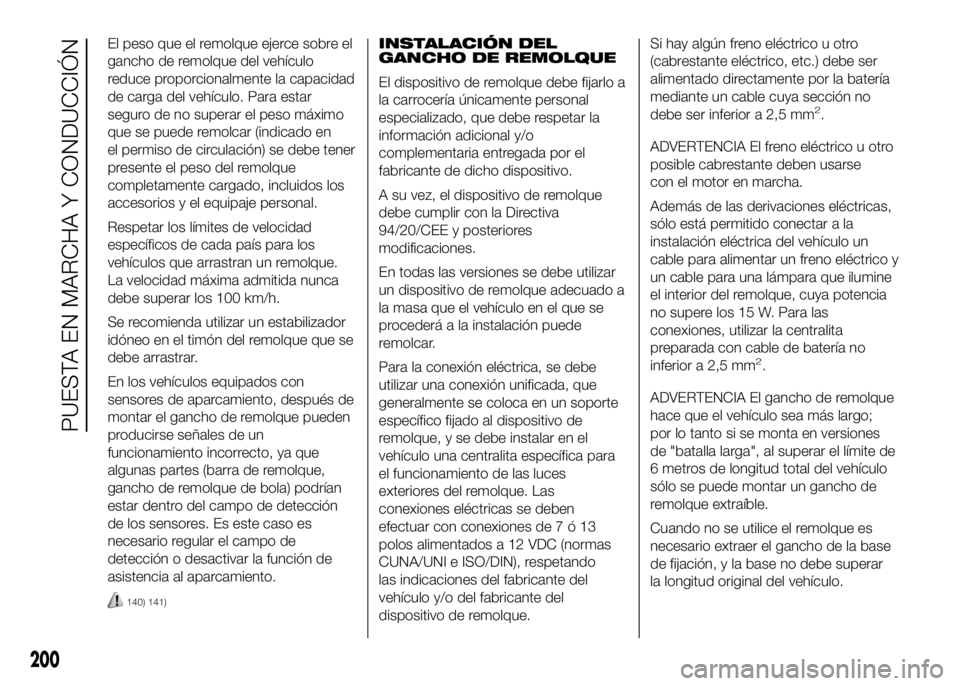

El peso que el remolque ejerce sobre el
gancho de remolque del vehículo
reduce proporcionalmente la capacidad
de carga del vehículo. Para estar
seguro de no superar el peso máximo
que se puede remolcar (indicado en
el permiso de circulación) se debe tener
presente el peso del remolque
completamente cargado, incluidos los
accesorios y el equipaje personal.
Respetar los límites de velocidad
específicos de cada país para los
vehículos que arrastran un remolque.
La velocidad máxima admitida nunca
debe superar los 100 km/h.
Se recomienda utilizar un estabilizador
idóneo en el timón del remolque que se
debe arrastrar.
En los vehículos equipados con
sensores de aparcamiento, después de
montar el gancho de remolque pueden
producirse señales de un
funcionamiento incorrecto, ya que
algunas partes (barra de remolque,
gancho de remolque de bola) podrían
estar dentro del campo de detección
de los sensores. Es este caso es
necesario regular el campo de
detección o desactivar la función de
asistencia al aparcamiento.
140) 141)
INSTALACIÓN DEL
GANCHO DE REMOLQUE
El dispositivo de remolque debe fijarlo a
la carrocería únicamente personal
especializado, que debe respetar la
información adicional y/o
complementaria entregada por el
fabricante de dicho dispositivo.
A su vez, el dispositivo de remolque
debe cumplir con la Directiva
94/20/CEE y posteriores
modificaciones.
En todas las versiones se debe utilizar
un dispositivo de remolque adecuado a
la masa que el vehículo en el que se
procederá a la instalación puede
remolcar.
Para la conexión eléctrica, se debe
utilizar una conexión unificada, que
generalmente se coloca en un soporte
específico fijado al dispositivo de
remolque, y se debe instalar en el
vehículo una centralita específica para
el funcionamiento de las luces
exteriores del remolque. Las
conexiones eléctricas se deben
efectuar con conexiones de7ó13
polos alimentados a 12 VDC (normas
CUNA/UNI e ISO/DIN), respetando
las indicaciones del fabricante del
vehículo y/o del fabricante del
dispositivo de remolque.Si hay algún freno eléctrico u otro
(cabrestante eléctrico, etc.) debe ser
alimentado directamente por la batería
mediante un cable cuya sección no
debe ser inferior a 2,5 mm
2.
ADVERTENCIA El freno eléctrico u otro
posible cabrestante deben usarse
con el motor en marcha.
Además de las derivaciones eléctricas,
sólo está permitido conectar a la
instalación eléctrica del vehículo un
cable para alimentar un freno eléctrico y
un cable para una lámpara que ilumine
el interior del remolque, cuya potencia
no supere los 15 W. Para las
conexiones, utilizar la centralita
preparada con cable de batería no
inferior a 2,5 mm
2.
ADVERTENCIA El gancho de remolque
hace que el vehículo sea más largo;
por lo tanto si se monta en versiones
de "batalla larga", al superar el límite de
6 metros de longitud total del vehículo
sólo se puede montar un gancho de
remolque extraíble.
Cuando no se utilice el remolque es
necesario extraer el gancho de la base
de fijación, y la base no debe superar
la longitud original del vehículo.
200
PUESTA EN MARCHA Y CONDUCCIÓN

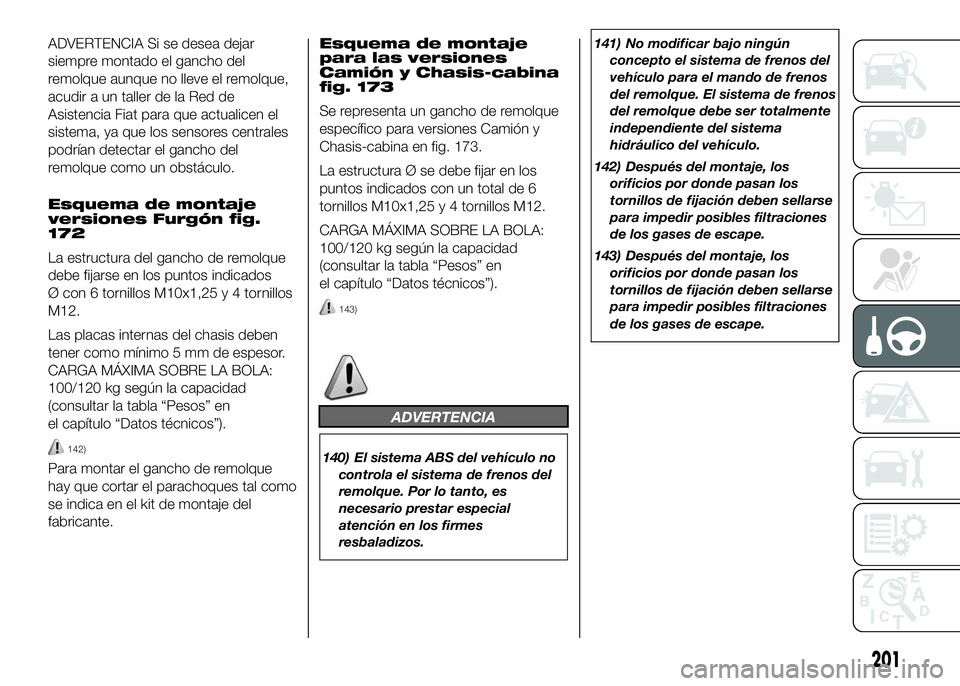

ADVERTENCIA Si se desea dejar
siempre montado el gancho del
remolque aunque no lleve el remolque,
acudir a un taller de la Red de
Asistencia Fiat para que actualicen el
sistema, ya que los sensores centrales
podrían detectar el gancho del
remolque como un obstáculo.
Esquema de montaje
versiones Furgón fig.
172
La estructura del gancho de remolque
debe fijarse en los puntos indicados
Ø con 6 tornillos M10x1,25 y 4 tornillos
M12.
Las placas internas del chasis deben
tener como mínimo 5 mm de espesor.
CARGA MÁXIMA SOBRE LA BOLA:
100/120 kg según la capacidad
(consultar la tabla “Pesos” en
el capítulo “Datos técnicos”).
142)
Para montar el gancho de remolque
hay que cortar el parachoques tal como
se indica en el kit de montaje del

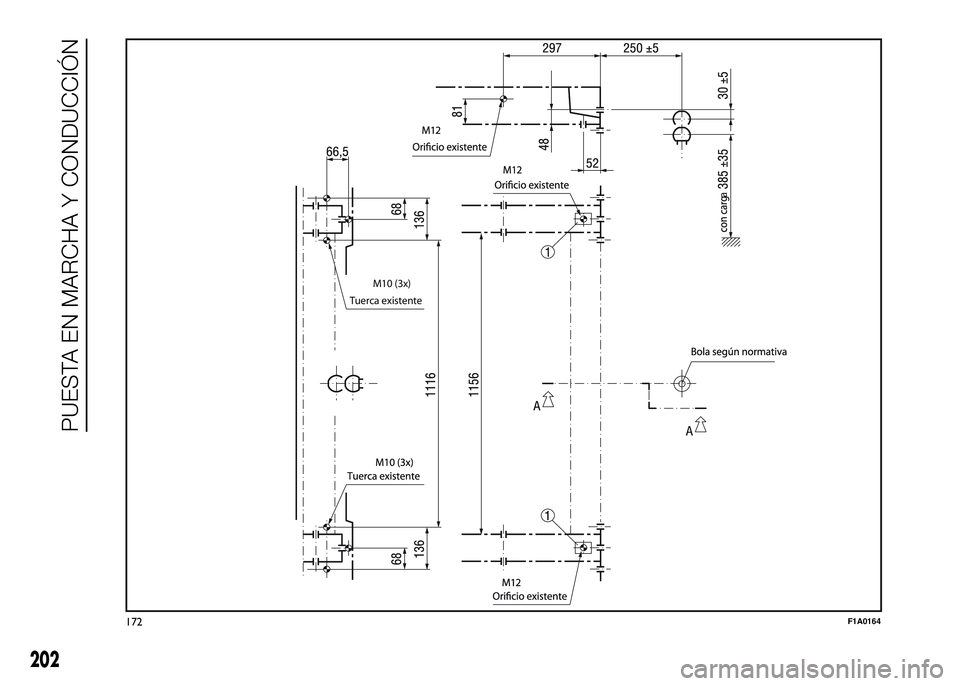

fabricante.Esquema de montaje
para las versiones
Camión y Chasis-cabina
fig. 173
Se representa un gancho de remolque
específico para versiones Camión y
Chasis-cabina en fig. 173.
La estructura Ø se debe fijar en los
puntos indicados con un total de 6
tornillos M10x1,25 y 4 tornillos M12.
CARGA MÁXIMA SOBRE LA BOLA:
100/120 kg según la capacidad
(consultar la tabla “Pesos” en
el capítulo “Datos técnicos”).
143)
ADVERTENCIA
140) El sistema ABS del vehículo no
controla el sistema de frenos del
remolque. Por lo tanto, es
necesario prestar especial
atención en los firmes
resbaladizos.141) No modificar bajo ningún
concepto el sistema de frenos del
vehículo para el mando de frenos
del remolque. El sistema de frenos
del remolque debe ser totalmente
independiente del sistema
hidráulico del vehículo.
142) Después del montaje, los
orificios por donde pasan los
tornillos de fijación deben sellarse
para impedir posibles filtraciones
de los gases de escape.
143) Después del montaje, los
orificios por donde pasan los
tornillos de fijación deben sellarse
para impedir posibles filtraciones
de los gases de escape.
201

Tuerca existente
a

M10 (3x)
172F1A0164
202
PUESTA EN MARCHA Y CONDUCCIÓN

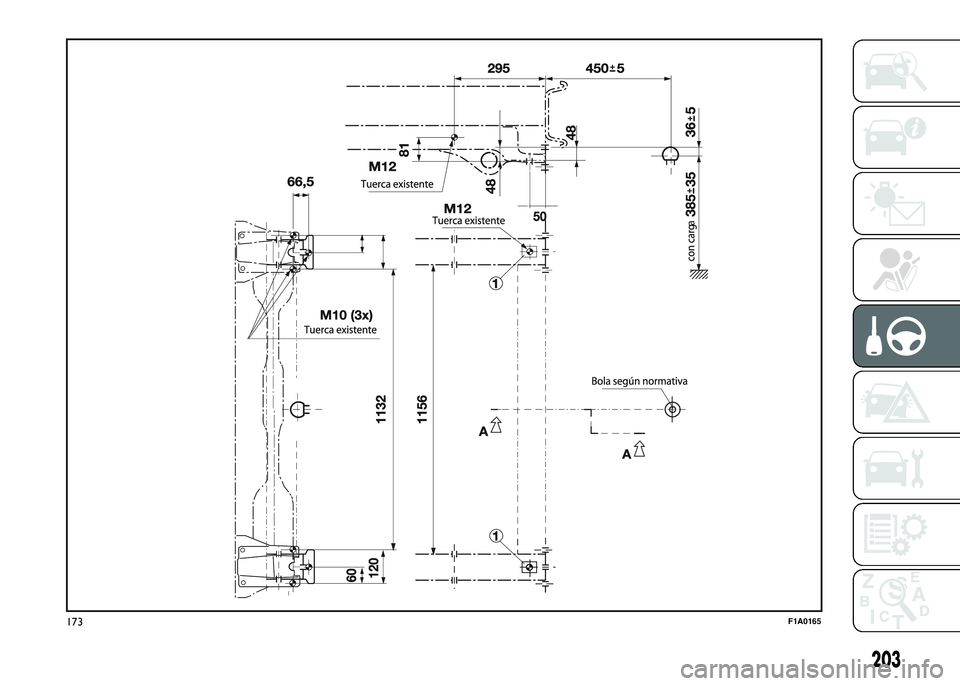

a
173F1A0165
203

INSTRUCCIONES PARA
UTILIZAR LA BARRA DE
REMOLQUE DE CABEZA
ESFÉRICA MÓVIL
37) 38) 39) 40) 41) 42)
Antes de emprender un viaje,
comprobar que la barra de remolque
de cabeza esférica móvil esté bien
bloqueada según las siguientes
condiciones:
❒La marca verde de la palanca
coincide con la marca verde en la
barra de remolque.
❒La palanca se encuentra a final de
carrera en la barra de remolque
(sin ranura).
❒Cerradura bloqueada y llave extraída.
La palanca no puede extraerse.
❒Barra de cabeza esférica fijada
sólidamente al tubo de alojamiento.
Comprobar sacudiendo con la mano.
Si después de comprobar los 4
requisitos no se han cumplido, el
procedimiento de montaje debe
repetirse.
Aunque solo uno de los requisitos no
se haya cumplido, el gancho de
remolque no debe utilizarse, de lo
contrario podrían producirse
accidentes. Ponerse en contacto con el
fabricante de la junta.La barra de remolque de cabeza
esférica puede montarse y
desmontarse manualmente sin
necesidad de utilizar herramientas.
Si se utilizan herramientas el
mecanismo podría dañarse.
No desbloquear si hay un remolque
enganchado al vehículo o un
portacargas montado.
Si se circula sin remolque o sin
portacargas, la barra de remolque de
cabeza esférica debe retirarse y el
tapón de cierre debe introducirse
siempre en el tubo de alojamiento. Esto
es especialmente importante cuando
se reduce la visibilidad de la matrícula o
del sistema de iluminación.

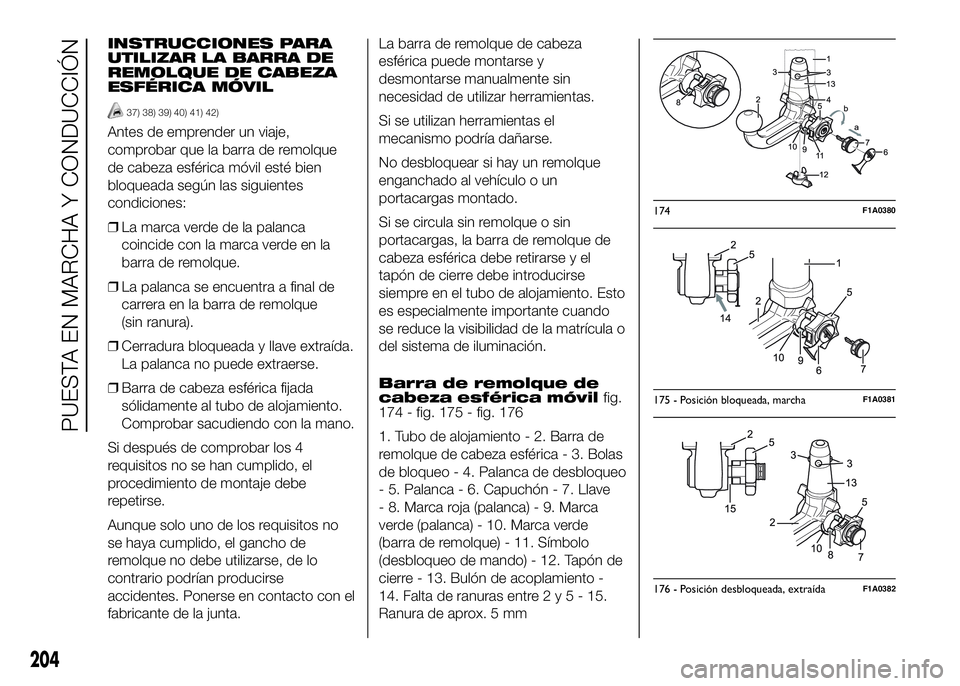

Barra de remolque de
cabeza esférica móvilfig.
174 - fig. 175 - fig. 176
1. Tubo de alojamiento - 2. Barra de
remolque de cabeza esférica - 3. Bolas
de bloqueo - 4. Palanca de desbloqueo
- 5. Palanca - 6. Capuchón - 7. Llave
- 8. Marca roja (palanca) - 9. Marca
verde (palanca) - 10. Marca verde
(barra de remolque) - 11. Símbolo
(desbloqueo de mando) - 12. Tapón de
cierre - 13. Bulón de acoplamiento -
14. Falta de ranuras entre2y5-15.
Ranura de aprox. 5 mm
174F1A0380
175 - Posición bloqueada, marchaF1A0381
176 - Posición desbloqueada, extraídaF1A0382
204
PUESTA EN MARCHA Y CONDUCCIÓN
