2016 FIAT DUCATO BASE CAMPER Manual de Empleo y Cuidado (in Spanish)

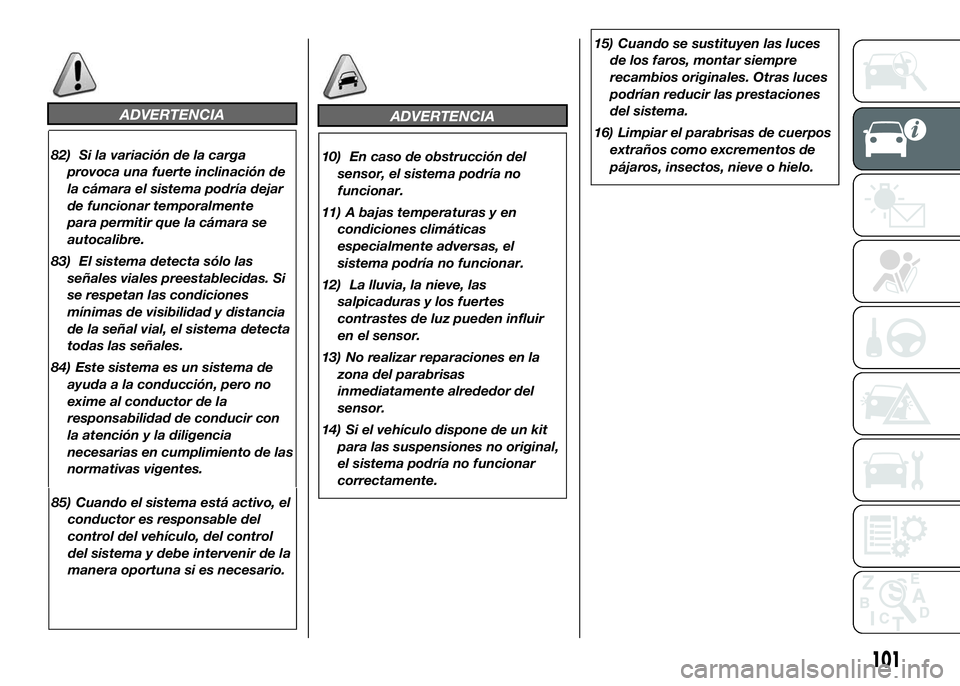

ADVERTENCIA
82) Si la variación de la carga
provoca una fuerte inclinación de
la cámara el sistema podría dejar
de funcionar temporalmente
para permitir que la cámara se
autocalibre.
83) El sistema detecta sólo las
señales viales preestablecidas. Si
se respetan las condiciones
mínimas de visibilidad y distancia
de la señal vial, el sistema detecta
todas las señales.
84) Este sistema es un sistema de
ayuda a la conducción, pero no
exime al conductor de la
responsabilidad de conducir con
la atención y la diligencia
necesarias en cumplimiento de las
normativas vigentes.
85) Cuando el sistema está activo, el
conductor es responsable del
control del vehículo, del control
del sistema y debe intervenir de la
manera oportuna si es necesario.
ADVERTENCIA
10) En caso de obstrucción del
sensor, el sistema podría no
funcionar.
11) A bajas temperaturas y en
condiciones climáticas
especialmente adversas, el
sistema podría no funcionar.
12) La lluvia, la nieve, las
salpicaduras y los fuertes
contrastes de luz pueden influir
en el sensor.
13) No realizar reparaciones en la
zona del parabrisas
inmediatamente alrededor del
sensor.
14) Si el vehículo dispone de un kit
para las suspensiones no original,
el sistema podría no funcionar
correctamente.15) Cuando se sustituyen las luces
de los faros, montar siempre
recambios originales. Otras luces
podrían reducir las prestaciones
del sistema.
16) Limpiar el parabrisas de cuerpos
extraños como excrementos de
pájaros, insectos, nieve o hielo.
101

SISTEMA EOBD
El sistema EOBD (European On Board
Diagnosis) realiza una diagnosis
continua de los componentes del
vehículo relacionados con las
emisiones.
Además, indica mediante el encendido
del testigo
en el cuadro de
instrumentos (junto con un mensaje
que se muestra en la pantalla
multifunción, para versiones/países
donde esté previsto), el estado de
deterioro de dichos componentes (ver
el apartado "Testigos y mensajes")
El objetivo del sistema es:
❒mantener bajo control la eficiencia del
sistema;
❒indicar el aumento de las emisiones
por un mal funcionamiento del
vehículo;
❒señalar la necesidad de sustituir
algunos componentes deteriorados.
Además, el sistema dispone de un
conector que se puede acoplar con un
equipo adecuado y que permite leer
los códigos de error memorizados en la
centralita, junto con una serie de
parámetros específicos de diagnosis y
de funcionamiento del motor. Este
control lo pueden realizar también los
agentes de control de tráfico.ADVERTENCIA Después de eliminar el
inconveniente, la Red de Asistencia
Fiat deberá efectuar las pruebas de
banco y, si fuera necesario, probar el
vehículo en carretera incluso en
trayectos largos para realizar una
comprobación completa del sistema.
SENSORES DE
APARCAMIENTO
Están situados en el parachoques
trasero fig. 132 y su función es detectar
y avisar al conductor de la presencia
de obstáculos en la parte trasera del
vehículo mediante una señal acústica
intermitente.
ACTIVACIÓN
Los sensores se activan
automáticamente al engranar la marcha
atrás.
Al disminuir la distancia del obstáculo
situado detrás del vehículo, aumenta la
frecuencia de la señal acústica.
132F1A0134
102
CONOCIMIENTO DEL VEHÍCULO

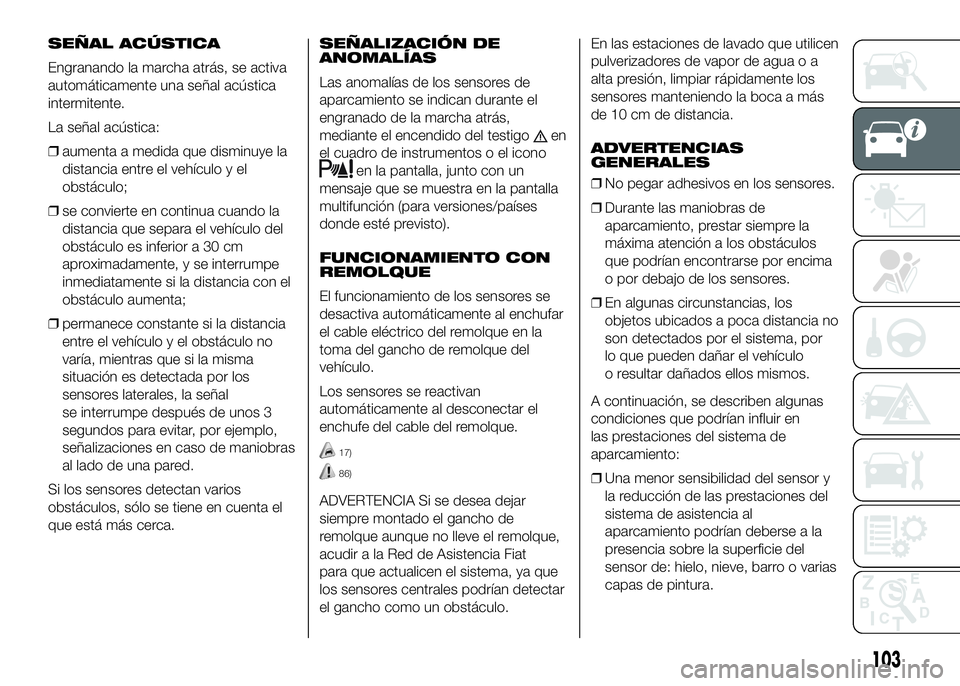

SEÑAL ACÚSTICA
Engranando la marcha atrás, se activa
automáticamente una señal acústica
intermitente.
La señal acústica:
❒aumenta a medida que disminuye la
distancia entre el vehículo y el
obstáculo;
❒se convierte en continua cuando la
distancia que separa el vehículo del
obstáculo es inferior a 30 cm
aproximadamente, y se interrumpe
inmediatamente si la distancia con el
obstáculo aumenta;
❒permanece constante si la distancia
entre el vehículo y el obstáculo no
varía, mientras que si la misma
situación es detectada por los
sensores laterales, la señal
se interrumpe después de unos 3
segundos para evitar, por ejemplo,
señalizaciones en caso de maniobras
al lado de una pared.
Si los sensores detectan varios
obstáculos, sólo se tiene en cuenta el
que está más cerca.SEÑALIZACIÓN DE
ANOMALÍAS
Las anomalías de los sensores de
aparcamiento se indican durante el
engranado de la marcha atrás,
mediante el encendido del testigo
en
el cuadro de instrumentos o el icono
en la pantalla, junto con un
mensaje que se muestra en la pantalla
multifunción (para versiones/países
donde esté previsto).
FUNCIONAMIENTO CON
REMOLQUE
El funcionamiento de los sensores se
desactiva automáticamente al enchufar
el cable eléctrico del remolque en la
toma del gancho de remolque del
vehículo.
Los sensores se reactivan
automáticamente al desconectar el
enchufe del cable del remolque.
17)
86)
ADVERTENCIA Si se desea dejar
siempre montado el gancho de
remolque aunque no lleve el remolque,
acudir a la Red de Asistencia Fiat
para que actualicen el sistema, ya que
los sensores centrales podrían detectar
el gancho como un obstáculo.En las estaciones de lavado que utilicen
pulverizadores de vapor de agua o a
alta presión, limpiar rápidamente los
sensores manteniendo la boca a más
de 10 cm de distancia.
ADVERTENCIAS
GENERALES
❒No pegar adhesivos en los sensores.
❒Durante las maniobras de
aparcamiento, prestar siempre la
máxima atención a los obstáculos
que podrían encontrarse por encima
o por debajo de los sensores.
❒En algunas circunstancias, los
objetos ubicados a poca distancia no
son detectados por el sistema, por
lo que pueden dañar el vehículo
o resultar dañados ellos mismos.
A continuación, se describen algunas
condiciones que podrían influir en
las prestaciones del sistema de
aparcamiento:
❒Una menor sensibilidad del sensor y
la reducción de las prestaciones del
sistema de asistencia al
aparcamiento podrían deberse a la
presencia sobre la superficie del
sensor de: hielo, nieve, barro o varias
capas de pintura.
103

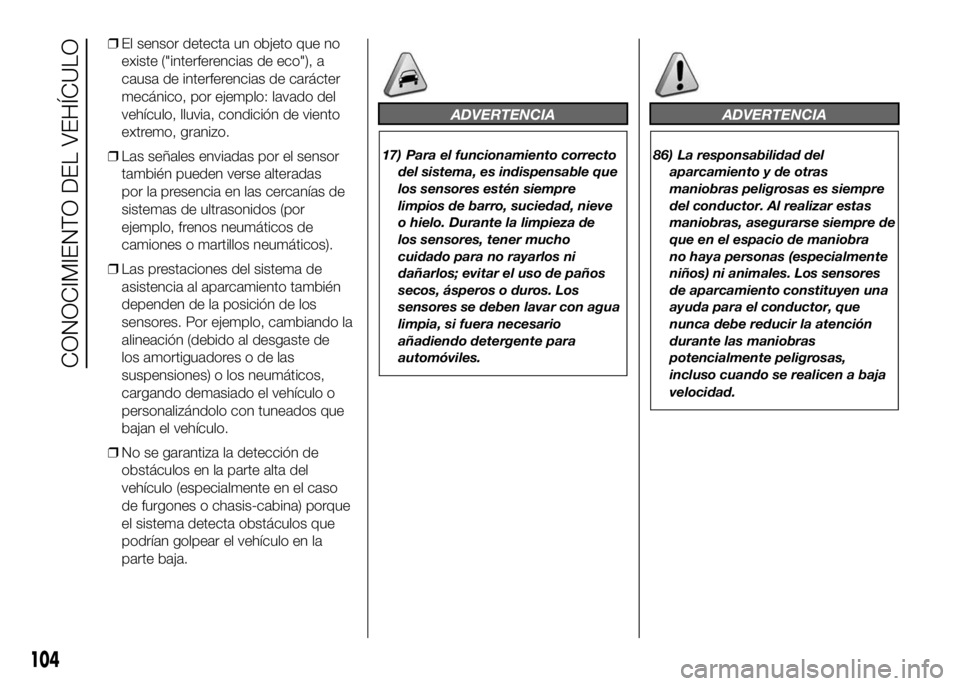

❒El sensor detecta un objeto que no
existe ("interferencias de eco"), a
causa de interferencias de carácter
mecánico, por ejemplo: lavado del
vehículo, lluvia, condición de viento
extremo, granizo.
❒Las señales enviadas por el sensor
también pueden verse alteradas
por la presencia en las cercanías de
sistemas de ultrasonidos (por
ejemplo, frenos neumáticos de
camiones o martillos neumáticos).
❒Las prestaciones del sistema de
asistencia al aparcamiento también
dependen de la posición de los
sensores. Por ejemplo, cambiando la
alineación (debido al desgaste de
los amortiguadores o de las
suspensiones) o los neumáticos,
cargando demasiado el vehículo o
personalizándolo con tuneados que
bajan el vehículo.
❒No se garantiza la detección de
obstáculos en la parte alta del
vehículo (especialmente en el caso
de furgones o chasis-cabina) porque
el sistema detecta obstáculos que
podrían golpear el vehículo en la
parte baja.
ADVERTENCIA
17) Para el funcionamiento correcto
del sistema, es indispensable que
los sensores estén siempre
limpios de barro, suciedad, nieve
o hielo. Durante la limpieza de
los sensores, tener mucho
cuidado para no rayarlos ni
dañarlos; evitar el uso de paños
secos, ásperos o duros. Los
sensores se deben lavar con agua
limpia, si fuera necesario
añadiendo detergente para
automóviles.
ADVERTENCIA
86) La responsabilidad del
aparcamiento y de otras
maniobras peligrosas es siempre
del conductor. Al realizar estas
maniobras, asegurarse siempre de
que en el espacio de maniobra
no haya personas (especialmente
niños) ni animales. Los sensores
de aparcamiento constituyen una
ayuda para el conductor, que
nunca debe reducir la atención
durante las maniobras
potencialmente peligrosas,
incluso cuando se realicen a baja
velocidad.
104
CONOCIMIENTO DEL VEHÍCULO

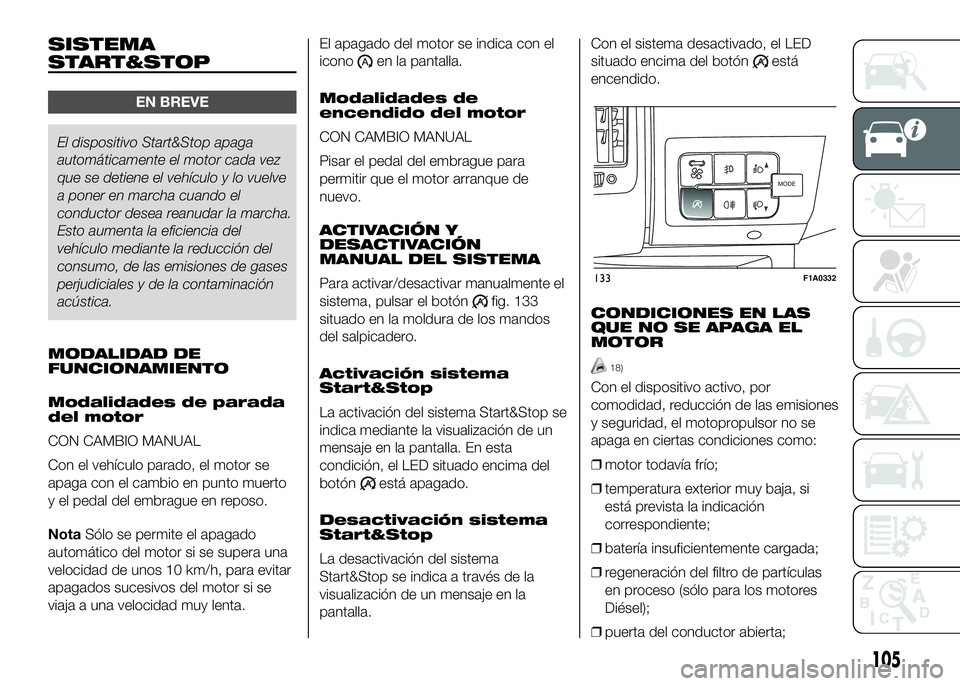

SISTEMA
START&STOP
EN BREVE
El dispositivo Start&Stop apaga
automáticamente el motor cada vez
que se detiene el vehículo y lo vuelve
a poner en marcha cuando el
conductor desea reanudar la marcha.
Esto aumenta la eficiencia del
vehículo mediante la reducción del
consumo, de las emisiones de gases
perjudiciales y de la contaminación
acústica.
MODALIDAD DE
FUNCIONAMIENTO
Modalidades de parada
del motor
CON CAMBIO MANUAL
Con el vehículo parado, el motor se
apaga con el cambio en punto muerto
y el pedal del embrague en reposo.
NotaSólo se permite el apagado
automático del motor si se supera una
velocidad de unos 10 km/h, para evitar
apagados sucesivos del motor si se
viaja a una velocidad muy lenta.El apagado del motor se indica con el
icono
en la pantalla.
Modalidades de
encendido del motor
CON CAMBIO MANUAL
Pisar el pedal del embrague para
permitir que el motor arranque de
nuevo.
ACTIVACIÓN Y
DESACTIVACIÓN
MANUAL DEL SISTEMA
Para activar/desactivar manualmente el
sistema, pulsar el botón
fig. 133
situado en la moldura de los mandos
del salpicadero.
Activación sistema
Start&Stop
La activación del sistema Start&Stop se
indica mediante la visualización de un
mensaje en la pantalla. En esta
condición, el LED situado encima del
botón
está apagado.
Desactivación sistema
Start&Stop
La desactivación del sistema
Start&Stop se indica a través de la
visualización de un mensaje en la
pantalla.Con el sistema desactivado, el LED
situado encima del botón
está
encendido.
CONDICIONES EN LAS
QUE NO SE APAGA EL
MOTOR
18)
Con el dispositivo activo, por
comodidad, reducción de las emisiones
y seguridad, el motopropulsor no se
apaga en ciertas condiciones como:
❒motor todavía frío;
❒temperatura exterior muy baja, si
está prevista la indicación
correspondiente;
❒batería insuficientemente cargada;
❒regeneración del filtro de partículas
en proceso (sólo para los motores
Diésel);
❒puerta del conductor abierta;
MODEMODE
133F1A0332
105

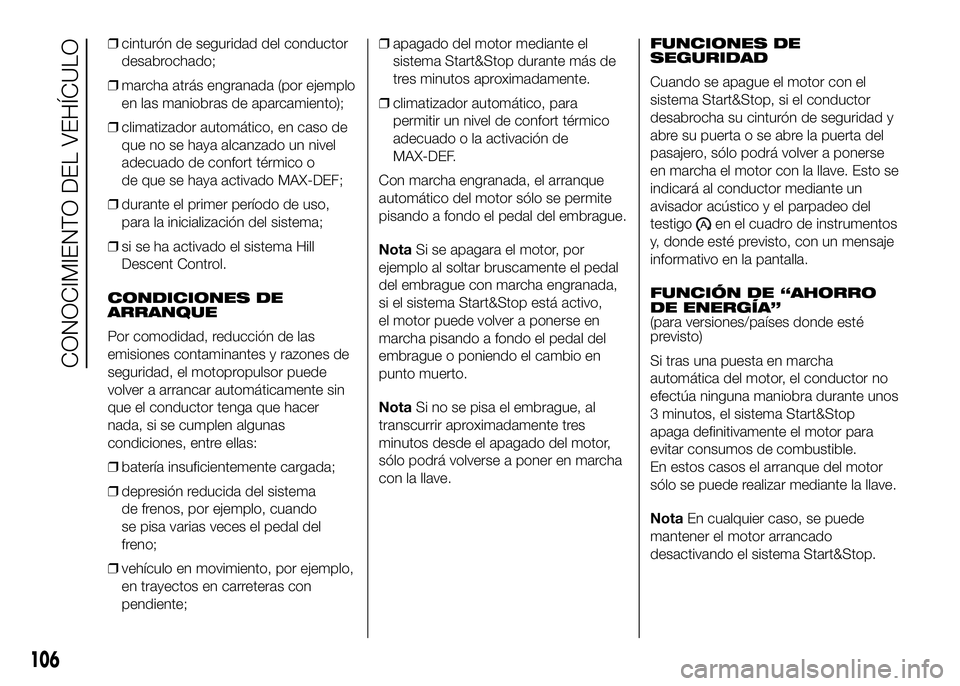

❒cinturón de seguridad del conductor
desabrochado;
❒marcha atrás engranada (por ejemplo
en las maniobras de aparcamiento);
❒climatizador automático, en caso de
que no se haya alcanzado un nivel
adecuado de confort térmico o
de que se haya activado MAX-DEF;
❒durante el primer período de uso,
para la inicialización del sistema;
❒si se ha activado el sistema Hill
Descent Control.
CONDICIONES DE
ARRANQUE
Por comodidad, reducción de las
emisiones contaminantes y razones de
seguridad, el motopropulsor puede
volver a arrancar automáticamente sin
que el conductor tenga que hacer
nada, si se cumplen algunas
condiciones, entre ellas:
❒batería insuficientemente cargada;
❒depresión reducida del sistema
de frenos, por ejemplo, cuando
se pisa varias veces el pedal del
freno;
❒vehículo en movimiento, por ejemplo,
en trayectos en carreteras con
pendiente;❒apagado del motor mediante el
sistema Start&Stop durante más de
tres minutos aproximadamente.
❒climatizador automático, para
permitir un nivel de confort térmico
adecuado o la activación de
MAX-DEF.
Con marcha engranada, el arranque
automático del motor sólo se permite
pisando a fondo el pedal del embrague.
NotaSi se apagara el motor, por
ejemplo al soltar bruscamente el pedal
del embrague con marcha engranada,
si el sistema Start&Stop está activo,
el motor puede volver a ponerse en
marcha pisando a fondo el pedal del
embrague o poniendo el cambio en
punto muerto.
NotaSi no se pisa el embrague, al
transcurrir aproximadamente tres
minutos desde el apagado del motor,
sólo podrá volverse a poner en marcha
con la llave.FUNCIONES DE
SEGURIDAD
Cuando se apague el motor con el
sistema Start&Stop, si el conductor
desabrocha su cinturón de seguridad y
abre su puerta o se abre la puerta del
pasajero, sólo podrá volver a ponerse
en marcha el motor con la llave. Esto se
indicará al conductor mediante un
avisador acústico y el parpadeo del
testigo
en el cuadro de instrumentos
y, donde esté previsto, con un mensaje
informativo en la pantalla.
FUNCIÓN DE “AHORRO
DE ENERGÍA”
(para versiones/países donde esté
previsto)
Si tras una puesta en marcha
automática del motor, el conductor no
efectúa ninguna maniobra durante unos
3 minutos, el sistema Start&Stop
apaga definitivamente el motor para
evitar consumos de combustible.
En estos casos el arranque del motor
sólo se puede realizar mediante la llave.
NotaEn cualquier caso, se puede
mantener el motor arrancado
desactivando el sistema Start&Stop.
106
CONOCIMIENTO DEL VEHÍCULO

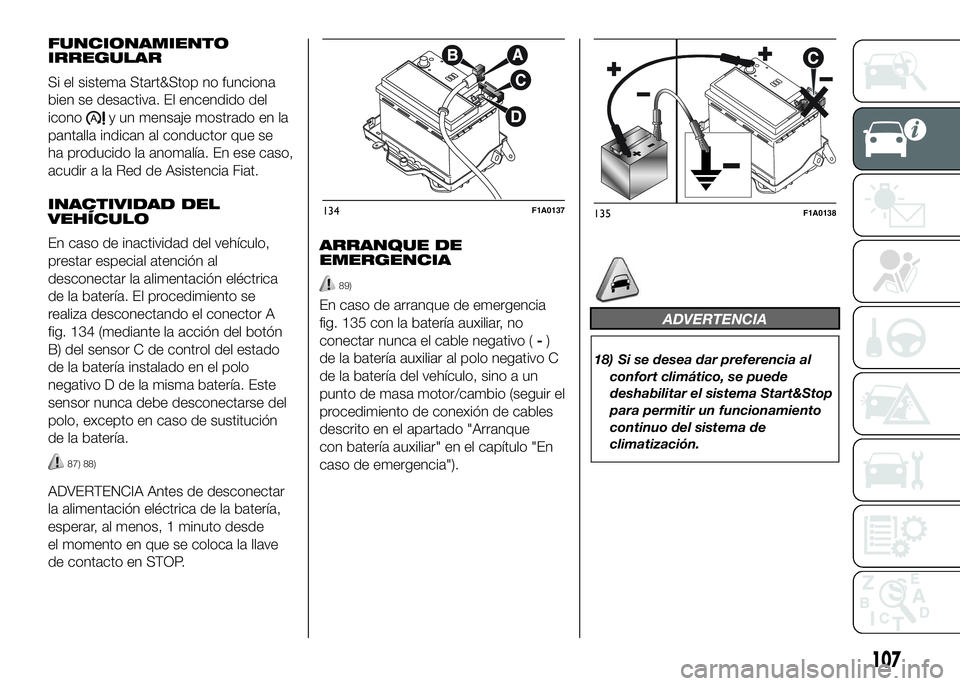

FUNCIONAMIENTO
IRREGULAR
Si el sistema Start&Stop no funciona
bien se desactiva. El encendido del
icono
y un mensaje mostrado en la
pantalla indican al conductor que se
ha producido la anomalía. En ese caso,
acudir a la Red de Asistencia Fiat.
INACTIVIDAD DEL
VEHÍCULO
En caso de inactividad del vehículo,
prestar especial atención al
desconectar la alimentación eléctrica
de la batería. El procedimiento se
realiza desconectando el conector A
fig. 134 (mediante la acción del botón
B) del sensor C de control del estado
de la batería instalado en el polo
negativo D de la misma batería. Este
sensor nunca debe desconectarse del
polo, excepto en caso de sustitución
de la batería.
87) 88)
ADVERTENCIA Antes de desconectar
la alimentación eléctrica de la batería,
esperar, al menos, 1 minuto desde
el momento en que se coloca la llave
de contacto en STOP.ARRANQUE DE
EMERGENCIA
89)
En caso de arranque de emergencia
fig. 135 con la batería auxiliar, no
conectar nunca el cable negativo (-)
de la batería auxiliar al polo negativo C
de la batería del vehículo, sino a un
punto de masa motor/cambio (seguir el
procedimiento de conexión de cables
descrito en el apartado "Arranque
con batería auxiliar" en el capítulo "En
caso de emergencia").ADVERTENCIA
18) Si se desea dar preferencia al
confort climático, se puede
deshabilitar el sistema Start&Stop
para permitir un funcionamiento
continuo del sistema de
climatización.
134F1A0137135F1A0138
107

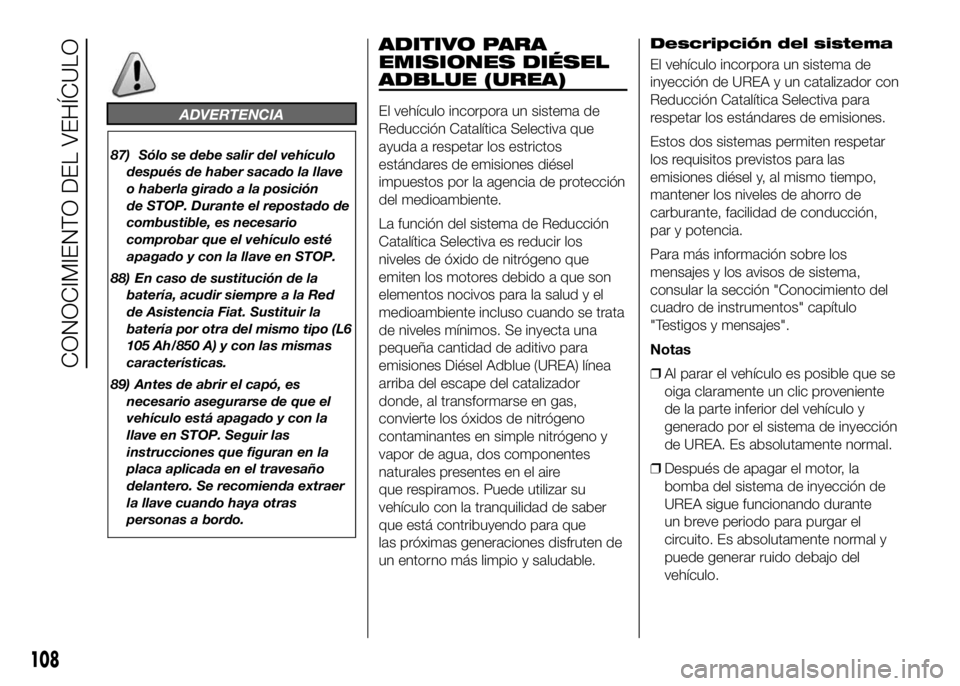

ADVERTENCIA
87) Sólo se debe salir del vehículo
después de haber sacado la llave
o haberla girado a la posición
de STOP. Durante el repostado de
combustible, es necesario
comprobar que el vehículo esté
apagado y con la llave en STOP.
88) En caso de sustitución de la
batería, acudir siempre a la Red
de Asistencia Fiat. Sustituir la
batería por otra del mismo tipo (L6
105 Ah/850 A) y con las mismas
características.
89) Antes de abrir el capó, es
necesario asegurarse de que el
vehículo está apagado y con la
llave en STOP. Seguir las
instrucciones que figuran en la
placa aplicada en el travesaño
delantero. Se recomienda extraer
la llave cuando haya otras
personas a bordo.
ADITIVO PARA
EMISIONES DIÉSEL
ADBLUE (UREA)
El vehículo incorpora un sistema de
Reducción Catalítica Selectiva que
ayuda a respetar los estrictos
estándares de emisiones diésel
impuestos por la agencia de protección
del medioambiente.
La función del sistema de Reducción
Catalítica Selectiva es reducir los
niveles de óxido de nitrógeno que
emiten los motores debido a que son
elementos nocivos para la salud y el
medioambiente incluso cuando se trata
de niveles mínimos. Se inyecta una
pequeña cantidad de aditivo para
emisiones Diésel Adblue (UREA) línea
arriba del escape del catalizador
donde, al transformarse en gas,
convierte los óxidos de nitrógeno
contaminantes en simple nitrógeno y
vapor de agua, dos componentes
naturales presentes en el aire
que respiramos. Puede utilizar su
vehículo con la tranquilidad de saber
que está contribuyendo para que
las próximas generaciones disfruten de
un entorno más limpio y saludable.Descripción del sistema
El vehículo incorpora un sistema de
inyección de UREA y un catalizador con
Reducción Catalítica Selectiva para
respetar los estándares de emisiones.
Estos dos sistemas permiten respetar
los requisitos previstos para las
emisiones diésel y, al mismo tiempo,
mantener los niveles de ahorro de
carburante, facilidad de conducción,
par y potencia.
Para más información sobre los
mensajes y los avisos de sistema,
consular la sección "Conocimiento del
cuadro de instrumentos" capítulo
"Testigos y mensajes".
Notas
❒Al parar el vehículo es posible que se
oiga claramente un clic proveniente
de la parte inferior del vehículo y
generado por el sistema de inyección
de UREA. Es absolutamente normal.
❒Después de apagar el motor, la
bomba del sistema de inyección de
UREA sigue funcionando durante
un breve periodo para purgar el
circuito. Es absolutamente normal y
puede generar ruido debajo del
vehículo.
108
CONOCIMIENTO DEL VEHÍCULO
