2016 FIAT DUCATO BASE CAMPER Manual de Empleo y Cuidado (in Spanish)

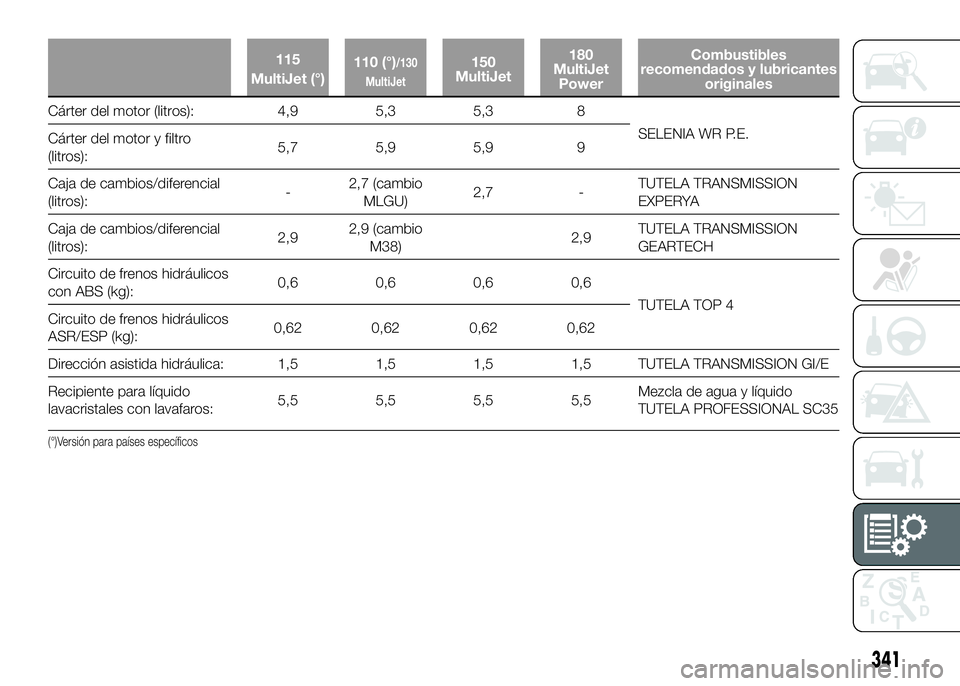

115
MultiJet (°)110 (°)/130
MultiJet150
MultiJet180
MultiJet
PowerCombustibles
recomendados y lubricantes
originales
Cárter del motor (litros): 4,9 5,3 5,3 8
SELENIA WR P.E.
Cárter del motor y filtro
(litros):5,7 5,9 5,9 9
Caja de cambios/diferencial
(litros):-2,7 (cambio
MLGU)2,7 -TUTELA TRANSMISSION
EXPERYA
Caja de cambios/diferencial
(litros):2,92,9 (cambio
M38)2,9TUTELA TRANSMISSION
GEARTECH
Circuito de frenos hidráulicos
con ABS (kg):0,6 0,6 0,6 0,6
TUTELA TOP 4
Circuito de frenos hidráulicos
ASR/ESP (kg):0,62 0,62 0,62 0,62
Dirección asistida hidráulica: 1,5 1,5 1,5 1,5 TUTELA TRANSMISSION GI/E
Recipiente para líquido
lavacristales con lavafaros:5,5 5,5 5,5 5,5Mezcla de agua y líquido
TUTELA PROFESSIONAL SC35
(°)Versión para países específicos
341

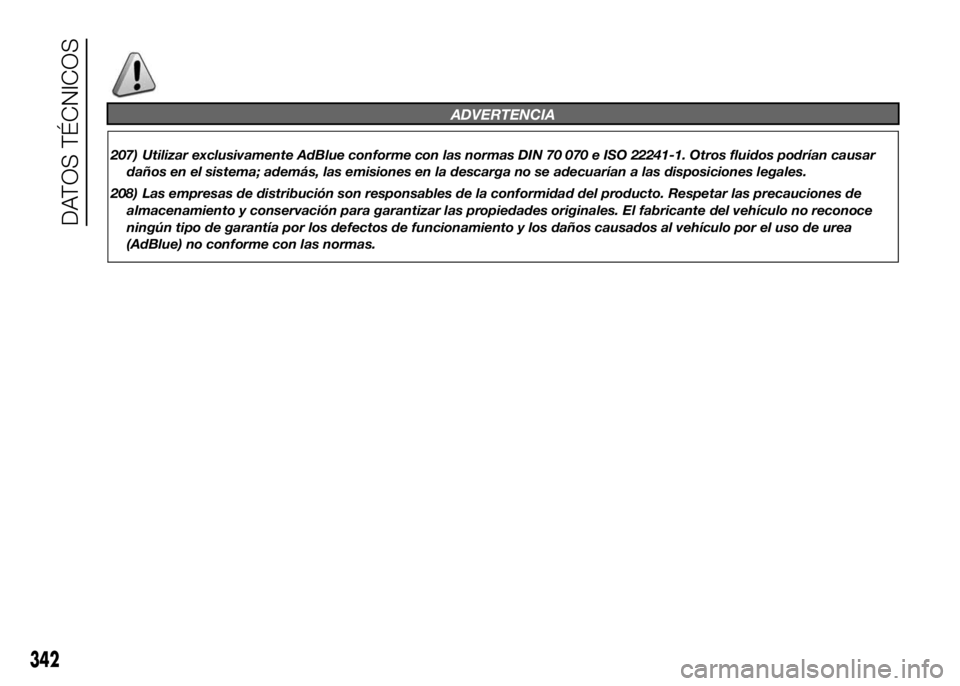

ADVERTENCIA
207) Utilizar exclusivamente AdBlue conforme con las normas DIN 70 070 e ISO 22241-1. Otros fluidos podrían causar
daños en el sistema; además, las emisiones en la descarga no se adecuarían a las disposiciones legales.
208) Las empresas de distribución son responsables de la conformidad del producto. Respetar las precauciones de
almacenamiento y conservación para garantizar las propiedades originales. El fabricante del vehículo no reconoce
ningún tipo de garantía por los defectos de funcionamiento y los daños causados al vehículo por el uso de urea
(AdBlue) no conforme con las normas.
342

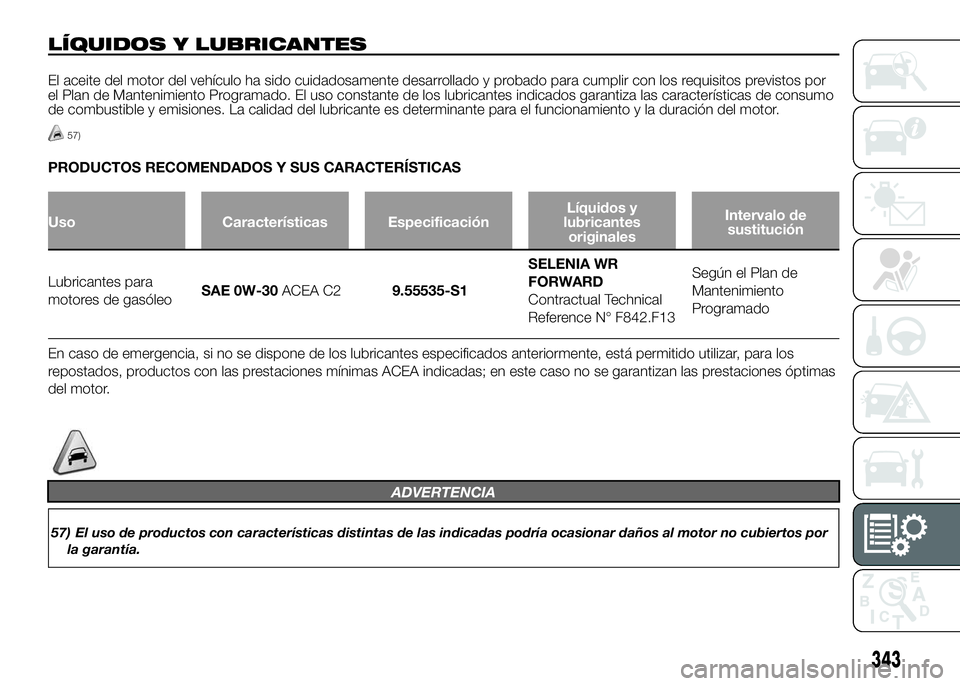

DATOS TÉCNICOS

LÍQUIDOS Y LUBRICANTES
El aceite del motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos previstos por
el Plan de Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las características de consumo
de combustible y emisiones. La calidad del lubricante es determinante para el funcionamiento y la duración del motor.
57)
PRODUCTOS RECOMENDADOS Y SUS CARACTERÍSTICAS
Uso Características EspecificaciónLíquidos y
lubricantes
originalesIntervalo de
sustitución
Lubricantes para
motores de gasóleoSAE 0W-30ACEA C29.55535-S1SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Según el Plan de
Mantenimiento
Programado
En caso de emergencia, si no se dispone de los lubricantes especificados anteriormente, está permitido utilizar, para los
repostados, productos con las prestaciones mínimas ACEA indicadas; en este caso no se garantizan las prestaciones óptimas
del motor.
ADVERTENCIA
57) El uso de productos con características distintas de las indicadas podría ocasionar daños al motor no cubiertos por
la garantía.
343

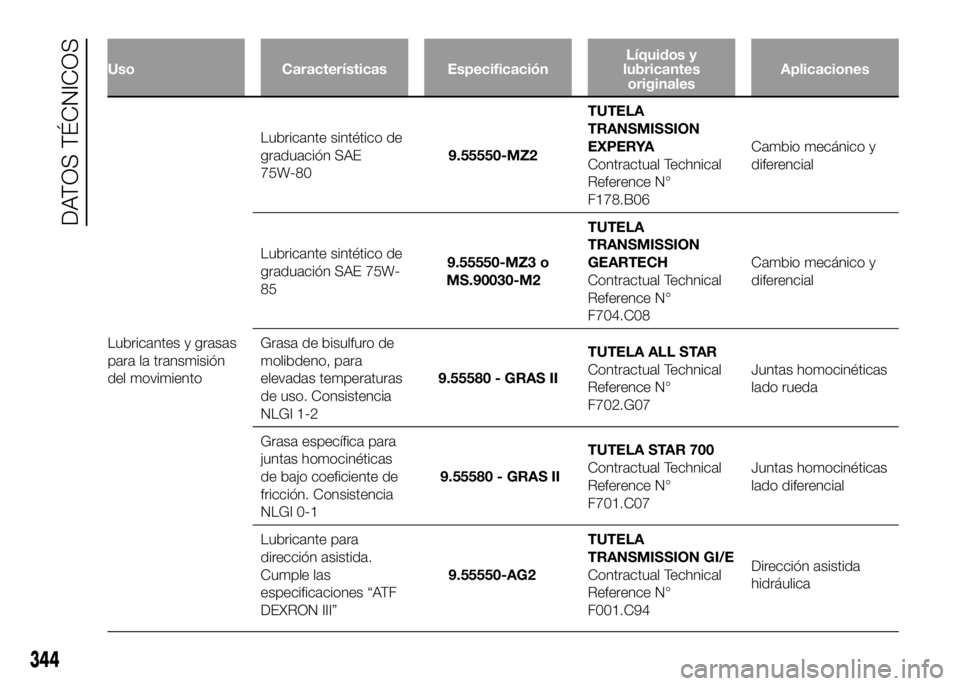

Uso Características EspecificaciónLíquidos y
lubricantes
originalesAplicaciones
Lubricantes y grasas
para la transmisión
del movimientoLubricante sintético de
graduación SAE
75W-809.55550-MZ2TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference N°
F178.B06Cambio mecánico y
diferencial
Lubricante sintético de
graduación SAE 75W-
859.55550-MZ3 o
MS.90030-M2TUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N°
F704.C08Cambio mecánico y
diferencial
Grasa de bisulfuro de
molibdeno, para
elevadas temperaturas
de uso. Consistencia
NLGI 1-29.55580 - GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°
F702.G07Juntas homocinéticas
lado rueda
Grasa específica para
juntas homocinéticas
de bajo coeficiente de
fricción. Consistencia
NLGI 0-19.55580 - GRAS IITUTELA STAR 700
Contractual Technical
Reference N°
F701.C07Juntas homocinéticas
lado diferencial
Lubricante para
dirección asistida.
Cumple las
especificaciones “ATF
DEXRON III”9.55550-AG2TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference N°
F001.C94Dirección asistida
hidráulica
344
DATOS TÉCNICOS

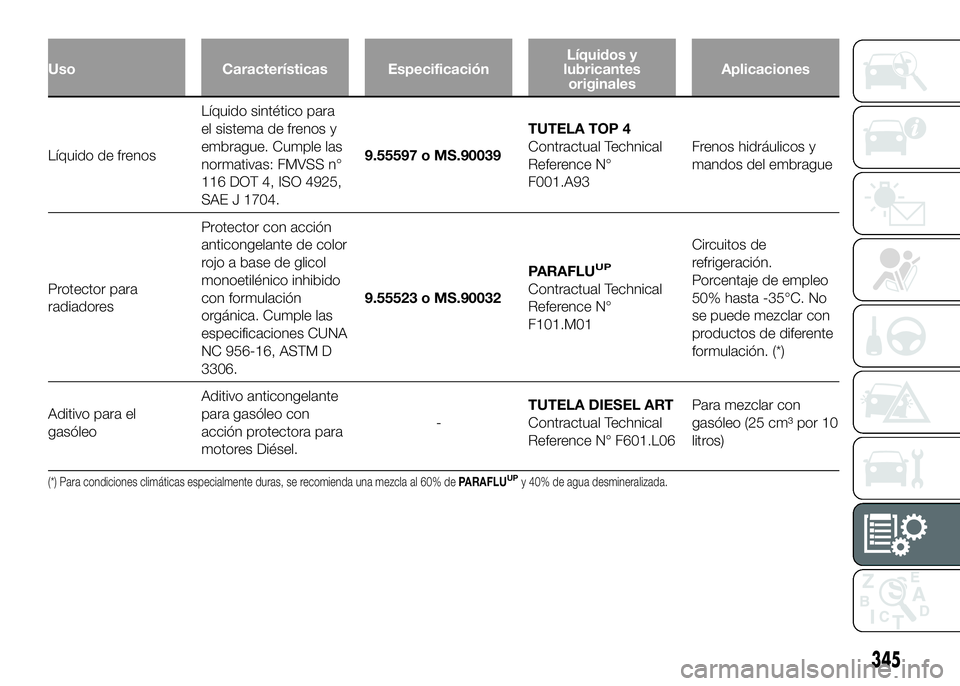

Uso Características EspecificaciónLíquidos y
lubricantes
originalesAplicaciones
Líquido de frenosLíquido sintético para
el sistema de frenos y
embrague. Cumple las
normativas: FMVSS n°
116 DOT 4, ISO 4925,
SAE J 1704.9.55597 o MS.90039TUTELA TOP 4
Contractual Technical
Reference N°
F001.A93Frenos hidráulicos y
mandos del embrague
Protector para
radiadoresProtector con acción
anticongelante de color
rojo a base de glicol
monoetilénico inhibido
con formulación
orgánica. Cumple las
especificaciones CUNA
NC 956-16, ASTM D
3306.9.55523 o MS.90032PARAFLU
UP
Contractual Technical
Reference N°
F101.M01Circuitos de
refrigeración.
Porcentaje de empleo
50% hasta -35°C. No
se puede mezclar con
productos de diferente
formulación. (*)
Aditivo para el
gasóleoAditivo anticongelante
para gasóleo con
acción protectora para
motores Diésel.-TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Para mezclar con
gasóleo (25 cm³ por 10
litros)
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% dePARAFLUUPy 40% de agua desmineralizada.
345

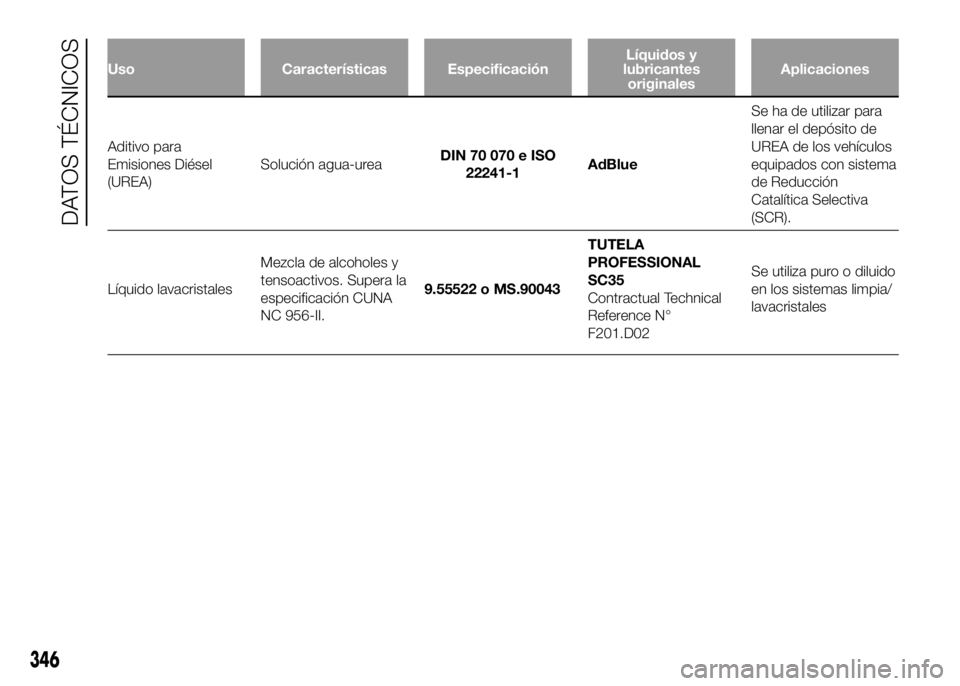

Uso Características EspecificaciónLíquidos y
lubricantes
originalesAplicaciones
Aditivo para
Emisiones Diésel
(UREA)Solución agua-ureaDIN 70 070 e ISO
22241-1AdBlueSe ha de utilizar para
llenar el depósito de
UREA de los vehículos
equipados con sistema
de Reducción
Catalítica Selectiva
(SCR).
Líquido lavacristalesMezcla de alcoholes y
tensoactivos. Supera la
especificación CUNA
NC 956-II.9.55522 o MS.90043TUTELA
PROFESSIONAL
SC35
Contractual Technical
Reference N°
F201.D02Se utiliza puro o diluido
en los sistemas limpia/
lavacristales
346
DATOS TÉCNICOS

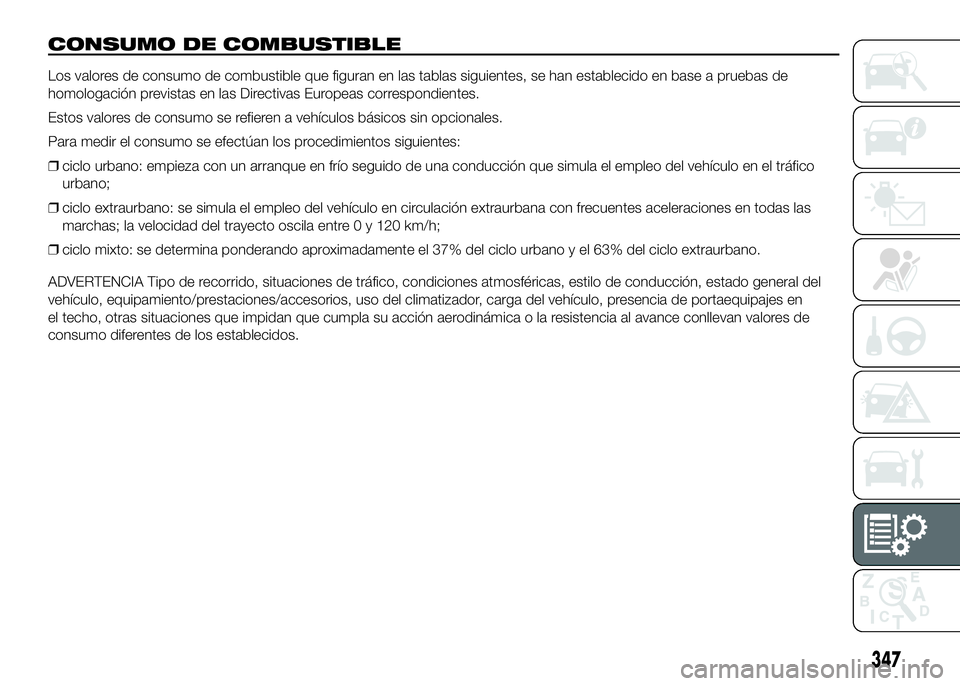

CONSUMO DE COMBUSTIBLE
Los valores de consumo de combustible que figuran en las tablas siguientes, se han establecido en base a pruebas de
homologación previstas en las Directivas Europeas correspondientes.
Estos valores de consumo se refieren a vehículos básicos sin opcionales.
Para medir el consumo se efectúan los procedimientos siguientes:
❒ciclo urbano: empieza con un arranque en frío seguido de una conducción que simula el empleo del vehículo en el tráfico
urbano;
❒ciclo extraurbano: se simula el empleo del vehículo en circulación extraurbana con frecuentes aceleraciones en todas las
marchas; la velocidad del trayecto oscila entre 0 y 120 km/h;
❒ciclo mixto: se determina ponderando aproximadamente el 37% del ciclo urbano y el 63% del ciclo extraurbano.
ADVERTENCIA Tipo de recorrido, situaciones de tráfico, condiciones atmosféricas, estilo de conducción, estado general del
vehículo, equipamiento/prestaciones/accesorios, uso del climatizador, carga del vehículo, presencia de portaequipajes en
el techo, otras situaciones que impidan que cumpla su acción aerodinámica o la resistencia al avance conllevan valores de
consumo diferentes de los establecidos.
347

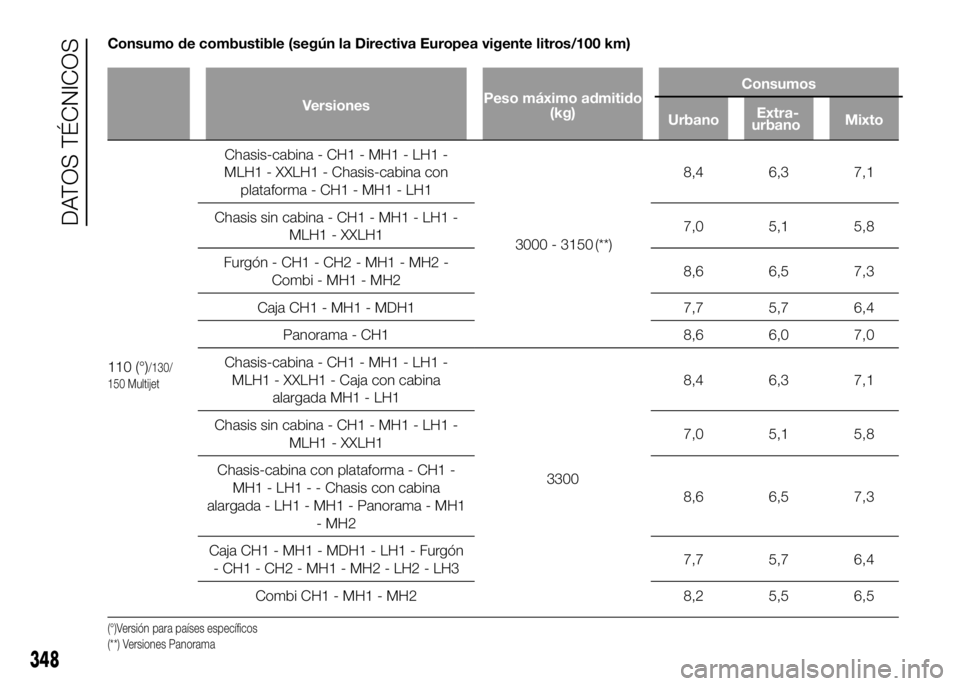

Consumo de combustible (según la Directiva Europea vigente litros/100 km)
VersionesPeso máximo admitido
(kg)Consumos
UrbanoExtra-
Mixto
110 (°)/130/
150 Multijet
Chasis-cabina - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Chasis-cabina con
plataforma - CH1 - MH1 - LH1
3000 - 3150 (**)8,4 6,3 7,1
Chasis sin cabina - CH1 - MH1 - LH1 -
MLH1 - XXLH17,0 5,1 5,8
Furgón - CH1 - CH2 - MH1 - MH2 -
Combi - MH1 - MH28,6 6,5 7,3
Caja CH1 - MH1 - MDH1 7,7 5,7 6,4
Panorama - CH1 8,6 6,0 7,0
Chasis-cabina - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Caja con cabina
alargada MH1 - LH1
33008,4 6,3 7,1
Chasis sin cabina - CH1 - MH1 - LH1 -
MLH1 - XXLH17,0 5,1 5,8
Chasis-cabina con plataforma - CH1 -
MH1 - LH1 - - Chasis con cabina
alargada - LH1 - MH1 - Panorama - MH1
- MH28,6 6,5 7,3
Caja CH1 - MH1 - MDH1 - LH1 - Furgón
- CH1 - CH2 - MH1 - MH2 - LH2 - LH37,7 5,7 6,4
Combi CH1 - MH1 - MH2 8,2 5,5 6,5
(°)Versión para países específicos
(**) Versiones Panorama
348
DATOS TÉCNICOS

urbano
