MANDOS
LUCES DE EMERGENCIA
Se encienden pulsando el interruptor A
fig. 73, sin importar en qué posición
se encuentra la llave de contacto.
Con dispositivo activado en el cuadro
se encienden los testigos
y. Para
apagarlas, pulsar otra vez el interruptor
A.
ADVERTENCIA El uso de las luces de
emergencia está regulado por el código
de circulación vial del país en el que
se circula. Respetar la normativa.Frenada de emergencia
(para versiones/países donde esté
previsto)
En caso de frenada de emergencia se
encienden automáticamente las luces
de emergencia a la vez que en el
cuadro se encienden los testigos
y
. La función se apaga
automáticamente cuando la frenada
deja de tener carácter de emergencia.
Esta función cumple la normativa
legislativa en materia vigente.
LUCES ANTINIEBLA
(para versiones/países donde esté
previsto)
Se encienden, con las luces de
posición encendidas, pulsando el botón
fig. 74. En el cuadro se ilumina el
testigo
.
Se apagan pulsando de nuevo el
botón.
El uso de las luces antiniebla está
regulado por el código de circulación
vial del país en el que se circula.
Respetar la normativa.LUZ ANTINIEBLA
TRASERA
Se enciende, con las luces de cruce
encendidas o con las luces de posición
y las luces antiniebla (para versiones/
países donde esté previsto)
encendidas, pulsando el botón
fig.
75. En el cuadro se ilumina el testigo
. Se apaga pulsando de nuevo
el botón, o bien, apagando las luces de
cruce y/o las luces antiniebla (donde
esté previsto). El uso de las luces
antiniebla traseras está regulado por el
código de circulación vial del país en
el que se circula. Respetar la normativa.
73F1A0306
MODE
74F1A0331
61

LUCES DE
APARCAMIENTO
Se encienden, sólo con la llave de
contacto en posición STOP o extraída,
girando la corona de la palanca
izquierda primero a la posiciónOy
luego a las posiciones
o.Enel
cuadro de instrumentos se ilumina el
testigo
.
LUNETA TÉRMICA
(para versiones/países donde esté
previsto)
Se activa al pulsar el botón A fig. 76.
Con la luneta térmica activada, hay una
temporización que desactiva
automáticamente el dispositivo
después de aproximadamente 20
minutos.FUNCIÓN DESCONEXIÓN
DE LA BATERÍA
(SECCIONADOR)
(para versiones/países donde esté
previsto)
La función de desconexión de la batería
se activa con la llave de contacto
girada a la posición BATT, como
muestra la etiqueta situada en la zona
indicada en fig. 77.Para girar la llave de contacto a la
posición BATT, pulsar el botón A (de
color rojo) fig. 78.
La batería se desconectará, mediante
la interrupción del cable de masa, unos
45 segundos después de girar la llave
aBATT.
Estos 45 segundos son necesarios
para:
❒permitir que el usuario baje del
vehículo y bloquee las puertas con el
mando a distancia;
❒garantizar que todos los sistemas
eléctricos del vehículo estén
desactivados.
Con la batería desconectada, sólo se
podrá acceder al vehículo
desbloqueando la puerta del conductor
con la cerradura mecánica.
MODE
75F1A032376F1A0330
77F1A0082
78F1A0083
62
CONOCIMIENTO DEL VEHÍCULO

Para restablecer la conexión de la
batería, introducir la llave de contacto y
girarla a la posición MAR, entonces
se podrá arrancar el vehículo con
normalidad.
Al desconectar la batería podría ser
necesario volver a configurar algunos
dispositivos eléctricos (por ej. reloj,
fecha, etc.).
BLOQUEO DE PUERTAS
Para bloquear simultáneamente todas
las puertas, pulsar el botón A fig. 79,
situado en la consola central del
salpicadero, independientemente de la
posición de la llave de contacto.
Al bloquear las puertas, el LED del
botón se enciende.
En la moldura del elevalunas hay un
botón D fig. 80 que activa el
desbloqueo/bloqueo independiente del
compartimento de carga.
.
INTERRUPTOR DE
BLOQUEO DEL
COMBUSTIBLE
El vehículo dispone de un interruptor de
seguridad que interviene en caso de
impacto, interrumpiendo la
alimentación del combustible y, por lo
tanto, apagando el motor.
Cuando actúa el interruptor de inercia,
además de interrumpir la alimentación
de combustible, se encienden las luces
de emergencia, las luces de posición
y los plafones, se desbloquean todas
las puertas y en la pantalla aparece
el mensaje correspondiente; se
desactivan pulsando el botón A. En los
equipamientos para los que esté
previsto, también hay otro relé de
seguridad que interviene en caso de
impacto interrumpiendo la alimentación
eléctrica. De ese modo se evita que
se salga el combustible si se rompen
los tubos y que se formen chispas o se
produzcan descargas eléctricas como
consecuencia del daño recibido en
los dispositivos eléctricos del vehículo.
29) 30)
79F1A0303
80F1A0085
63

ADVERTENCIA Después de un
impacto, recordar quitar la llave del
dispositivo de arranque para evitar que
se descargue la batería. Si tras el
impacto no se observan fugas
de combustible ni daños en los
dispositivos eléctricos del vehículo
(como los faros) y el vehículo está en
condiciones de reanudar la marcha,
volver a activar el interruptor de
bloqueo automático del combustible.
Reactivación del
interruptor de bloqueo
del combustible
Para volver a activar el interruptor de
bloqueo del combustible pulsar el
botón A fig. 81.
ADVERTENCIA
29) Si tras el impacto se detecta olor
a combustible o pérdidas en el
sistema de alimentación, no volver
a activar el interruptor para evitar
riesgos de incendio.
30) Antes de volver a activar el
interruptor de bloqueo de
combustible comprobar con
atención que no haya fugas de
combustible ni daños en los
dispositivos eléctricos del
vehículo (como los faros).
EQUIPAMIENTOS
INTERIORES
COMPARTIMENTO
PORTAOBJETOS
SUPERIOR -
COMPARTIMENTO
REFRIGERADO
(para versiones/países donde esté
previsto)
Para abrirlo levantar la tapa da la
manera indicada en fig. 82.
Con el climatizador, el compartimento
(que incluye portabotella) puede ser
enfriado/calentado con una salida
específica conectada al sistema de
climatización.
81F1A0086
82F1A0088
64
CONOCIMIENTO DEL VEHÍCULO

GUANTERA

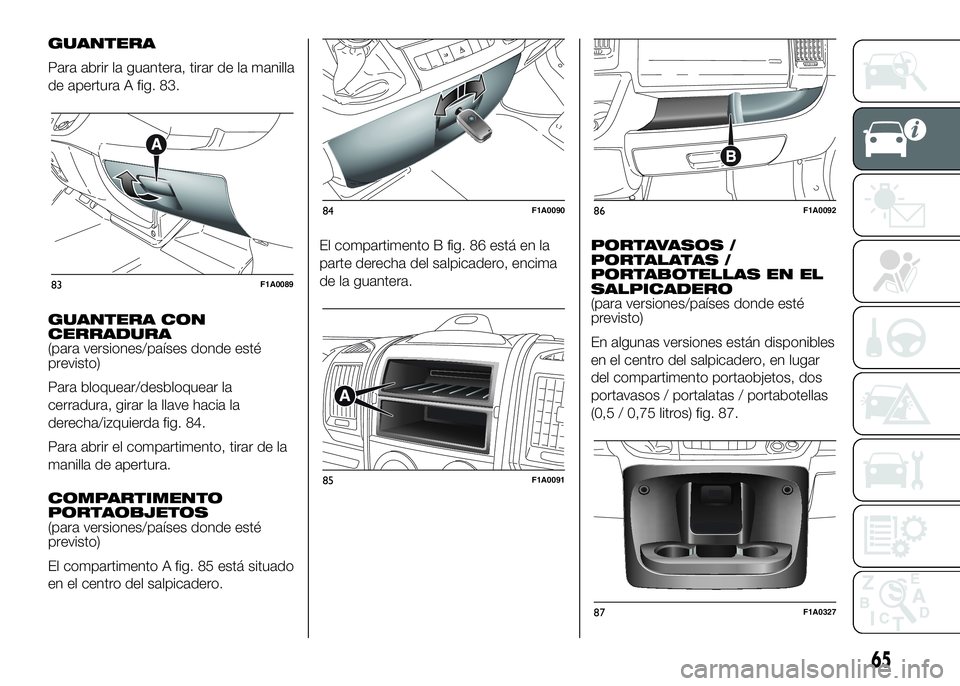

Para abrir la guantera, tirar de la manilla
de apertura A fig. 83.
GUANTERA CON
CERRADURA
(para versiones/países donde esté
previsto)
Para bloquear/desbloquear la
cerradura, girar la llave hacia la
derecha/izquierda fig. 84.
Para abrir el compartimento, tirar de la
manilla de apertura.
COMPARTIMENTO
PORTAOBJETOS
(para versiones/países donde esté
previsto)
El compartimento A fig. 85 está situado
en el centro del salpicadero.El compartimento B fig. 86 está en la
parte derecha del salpicadero, encima
de la guantera.PORTAVASOS /
PORTALATAS /
PORTABOTELLAS EN EL
SALPICADERO
(para versiones/países donde esté
previsto)
En algunas versiones están disponibles
en el centro del salpicadero, en lugar
del compartimento portaobjetos, dos
portavasos / portalatas / portabotellas
(0,5 / 0,75 litros) fig. 87.
83F1A0089
84F1A0090
85F1A0091
86F1A0092
87F1A0327
65

FUNDA PARA MÓVIL
(para versiones/países donde esté
previsto)
Está colocada en el túnel central, en la
zona indicada en fig. 88.
BOLSILLOS DE LAS
PUERTAS
Los bolsillos portaobjetos/
portadocumentos se encuentran en el
revestimiento de las puertas fig. 89.COMPARTIMENTO
DEBAJO DEL ASIENTO
DELANTERO DEL
PASAJERO
Para usar el compartimento, realizar las
siguientes operaciones:
❒Abrir la tapa A fig. 90 y extraerla de la
manera indicada en la figura;
❒girar a la izquierda el pomo B de
bloqueo y extraerlo para permitir que
el compartimento salga.
TABIQUE TRASERO
El vehículo puede llevar un tabique
trasero opaco o con un cristal
corredero.
Para abrir/cerrar el cristal del tabique
corredero accionar el pomo A fig. 91.En algunas versiones se ha previsto
una rejilla de protección en la ventanilla
del tabique en el interior del
compartimento de carga.
PORTAVASOS -
PORTALATAS
Los portavasos / portalatas están
ubicados en el centro del salpicadero
fig. 92.
88F1A0343
89F1A0093
90F1A0095
91F1A0096
92F1A0307
66
CONOCIMIENTO DEL VEHÍCULO

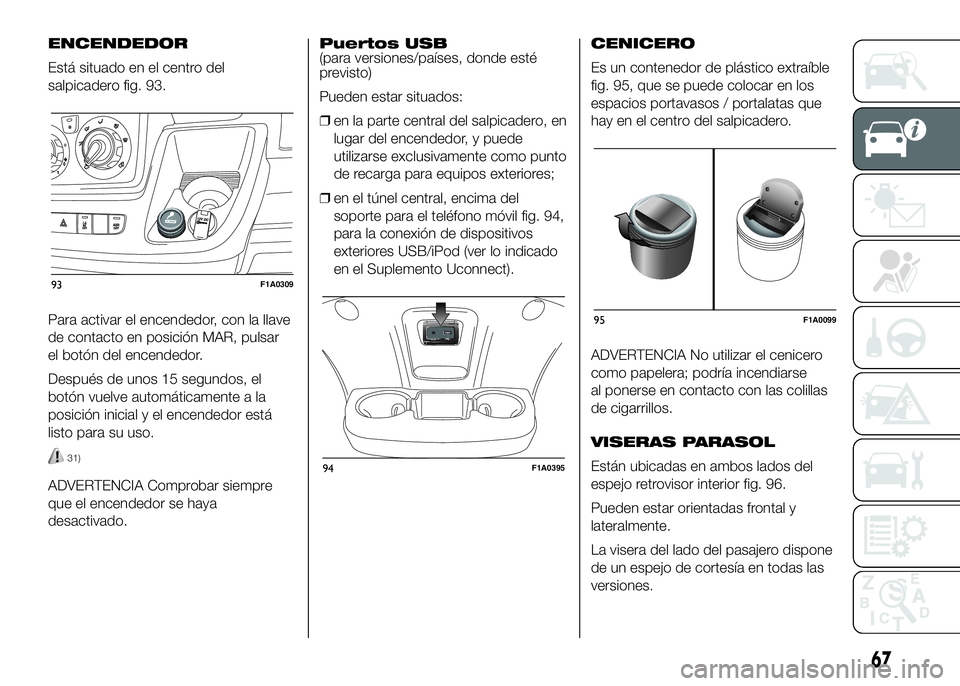

ENCENDEDOR
Está situado en el centro del
salpicadero fig. 93.
Para activar el encendedor, con la llave
de contacto en posición MAR, pulsar
el botón del encendedor.
Después de unos 15 segundos, el
botón vuelve automáticamente a la
posición inicial y el encendedor está
listo para su uso.
31)
ADVERTENCIA Comprobar siempre
que el encendedor se haya
desactivado.Puertos USB
(para versiones/países, donde esté
previsto)
Pueden estar situados:
❒en la parte central del salpicadero, en
lugar del encendedor, y puede
utilizarse exclusivamente como punto
de recarga para equipos exteriores;
❒en el túnel central, encima del
soporte para el teléfono móvil fig. 94,
para la conexión de dispositivos
exteriores USB/iPod (ver lo indicado
en el Suplemento Uconnect).CENICERO
Es un contenedor de plástico extraíble
fig. 95, que se puede colocar en los
espacios portavasos / portalatas que
hay en el centro del salpicadero.
ADVERTENCIA No utilizar el cenicero
como papelera; podría incendiarse
al ponerse en contacto con las colillas
de cigarrillos.
VISERAS PARASOL
Están ubicadas en ambos lados del
espejo retrovisor interior fig. 96.
Pueden estar orientadas frontal y
lateralmente.
La visera del lado del pasajero dispone
de un espejo de cortesía en todas las
versiones.
93F1A0309
94F1A0395
95F1A0099
67

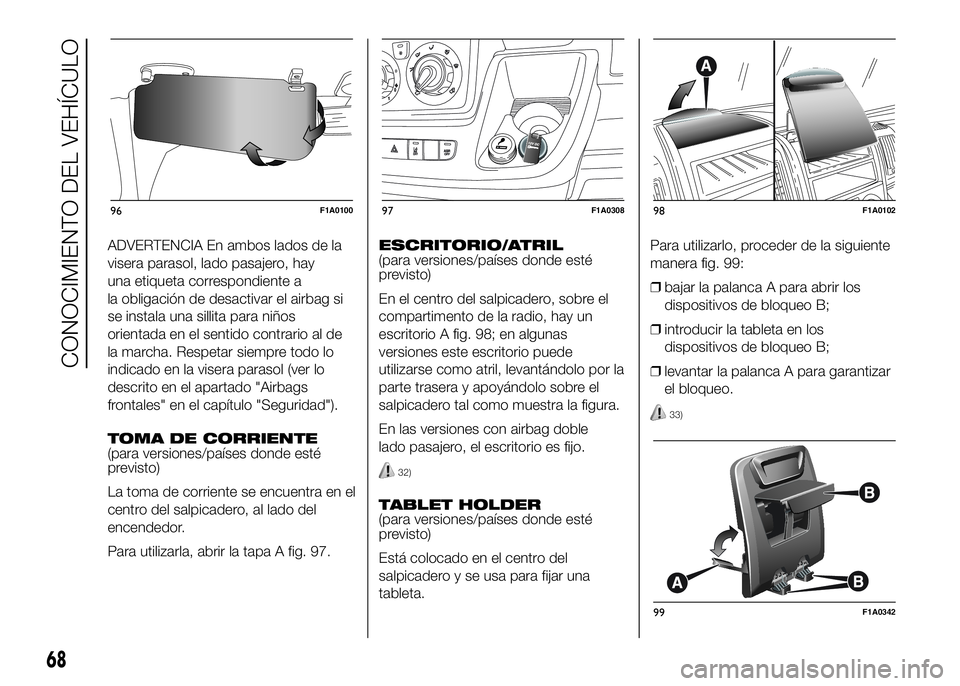

ADVERTENCIA En ambos lados de la
visera parasol, lado pasajero, hay
una etiqueta correspondiente a
la obligación de desactivar el airbag si
se instala una sillita para niños
orientada en el sentido contrario al de
la marcha. Respetar siempre todo lo
indicado en la visera parasol (ver lo
descrito en el apartado "Airbags
frontales" en el capítulo "Seguridad").
TOMA DE CORRIENTE
(para versiones/países donde esté
previsto)
La toma de corriente se encuentra en el
centro del salpicadero, al lado del
encendedor.
Para utilizarla, abrir la tapa A fig. 97.ESCRITORIO/ATRIL
(para versiones/países donde esté
previsto)
En el centro del salpicadero, sobre el
compartimento de la radio, hay un
escritorio A fig. 98; en algunas
versiones este escritorio puede
utilizarse como atril, levantándolo por la
parte trasera y apoyándolo sobre el
salpicadero tal como muestra la figura.
En las versiones con airbag doble
lado pasajero, el escritorio es fijo.
32)
TABLET HOLDER
(para versiones/países donde esté
previsto)
Está colocado en el centro del
salpicadero y se usa para fijar una
tableta.Para utilizarlo, proceder de la siguiente
manera fig. 99:
❒bajar la palanca A para abrir los
dispositivos de bloqueo B;
❒introducir la tableta en los
dispositivos de bloqueo B;
❒levantar la palanca A para garantizar
el bloqueo.
33)
96F1A010097F1A030898F1A0102
99F1A0342
68
