2016 FIAT DUCATO BASE CAMPER Manual de Empleo y Cuidado (in Spanish)

ÍNDICE GRÁFICO
.

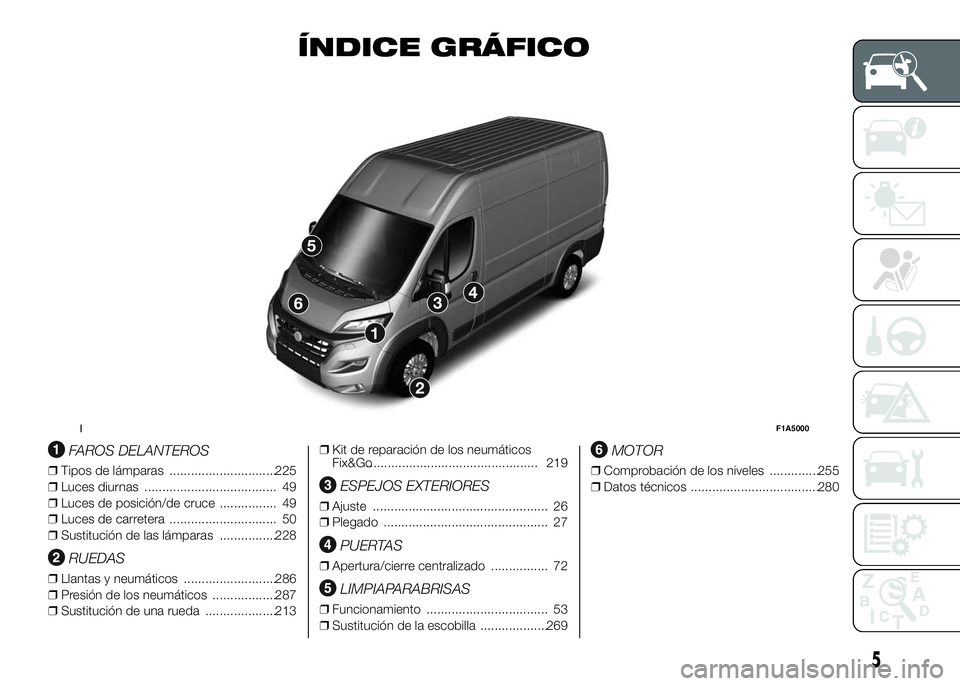

FAROS DELANTEROS
❒Tipos de lámparas ..............................225
❒Luces diurnas ..................................... 49
❒Luces de posición/de cruce ................ 49
❒Luces de carretera .............................. 50
❒Sustitución de las lámparas ................228
RUEDAS
❒Llantas y neumáticos ..........................286
❒Presión de los neumáticos ..................287
❒Sustitución de una rueda ....................213❒Kit de reparación de los neumáticos
Fix&Go................................................ 219
ESPEJOS EXTERIORES
❒Ajuste ................................................. 26
❒Plegado .............................................. 27
PUERTAS
❒Apertura/cierre centralizado ................ 72
LIMPIAPARABRISAS
❒Funcionamiento .................................. 53
❒Sustitución de la escobilla ...................269
MOTOR
❒Comprobación de los niveles ..............255
❒Datos técnicos ....................................280
1F1A5000
5

.

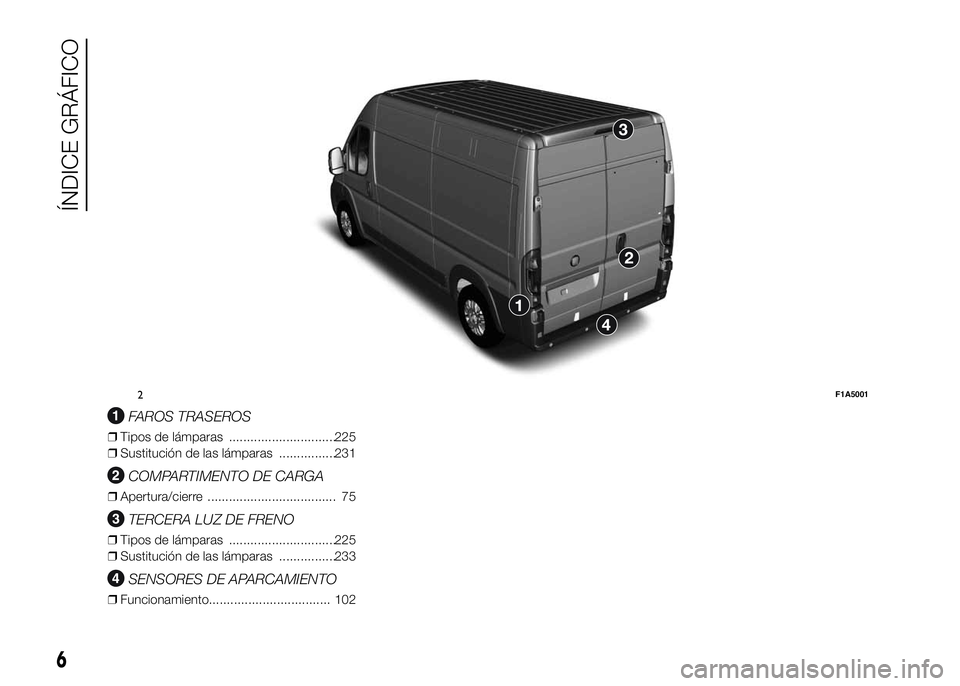

FAROS TRASEROS
❒Tipos de lámparas ..............................225
❒Sustitución de las lámparas ................231
COMPARTIMENTO DE CARGA
❒Apertura/cierre .................................... 75
TERCERA LUZ DE FRENO
❒Tipos de lámparas ..............................225
❒Sustitución de las lámparas ................233
SENSORES DE APARCAMIENTO
❒Funcionamiento.................................. 102
2F1A5001
6
ÍNDICE GRÁFICO

.

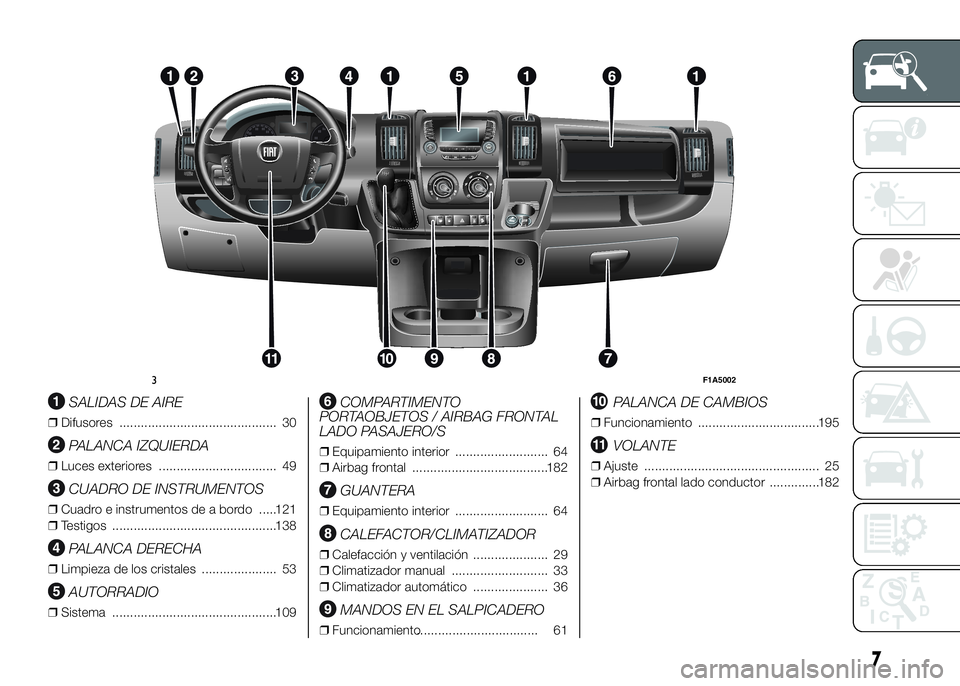

SALIDAS DE AIRE
❒Difusores ............................................ 30
PALANCA IZQUIERDA
❒Luces exteriores ................................. 49
CUADRO DE INSTRUMENTOS
❒Cuadro e instrumentos de a bordo .....121
❒Testigos ..............................................138
PALANCA DERECHA
❒Limpieza de los cristales ..................... 53
AUTORRADIO
❒Sistema ..............................................109
COMPARTIMENTO
PORTAOBJETOS / AIRBAG FRONTAL
LADO PASAJERO/S
❒Equipamiento interior .......................... 64
❒Airbag frontal ......................................182
GUANTERA
❒Equipamiento interior .......................... 64
CALEFACTOR/CLIMATIZADOR
❒Calefacción y ventilación ..................... 29
❒Climatizador manual ........................... 33
❒Climatizador automático ..................... 36
MANDOS EN EL SALPICADERO
❒Funcionamiento.................................. 61
PALANCA DE CAMBIOS
❒Funcionamiento ..................................195
VOLANTE
❒Ajuste ................................................. 25
❒Airbag frontal lado conductor ..............182
RADIO
MEDIA
PHONEINFO
A-B-C
MENU
123 4 56
3F1A5002
7

.
PALANCA DE APERTURA DEL
CAPÓ
❒Apertura/cierre .................................... 79
PANEL DE MANDOS
❒Mandos .............................................. 61
❒Botones de mando .............................125
ESPACIOS PORTAVASOS/LATAS/
BOTELLAS
❒Equipamiento ..................................... 65
PUERTAS
❒Bloqueo/desbloqueo .......................... 72
ASIENTOS
❒Regulaciones ...................................... 16
❒Asiento amortiguado ........................... 17
❒Asientos con apoyabrazos regulables . 17
❒Asiento giratorio .................................. 17
❒Banco ................................................. 20
FRENO DE MANO
❒Funcionamiento ..................................194
MO
DE
4F1A5003
8
ÍNDICE GRÁFICO

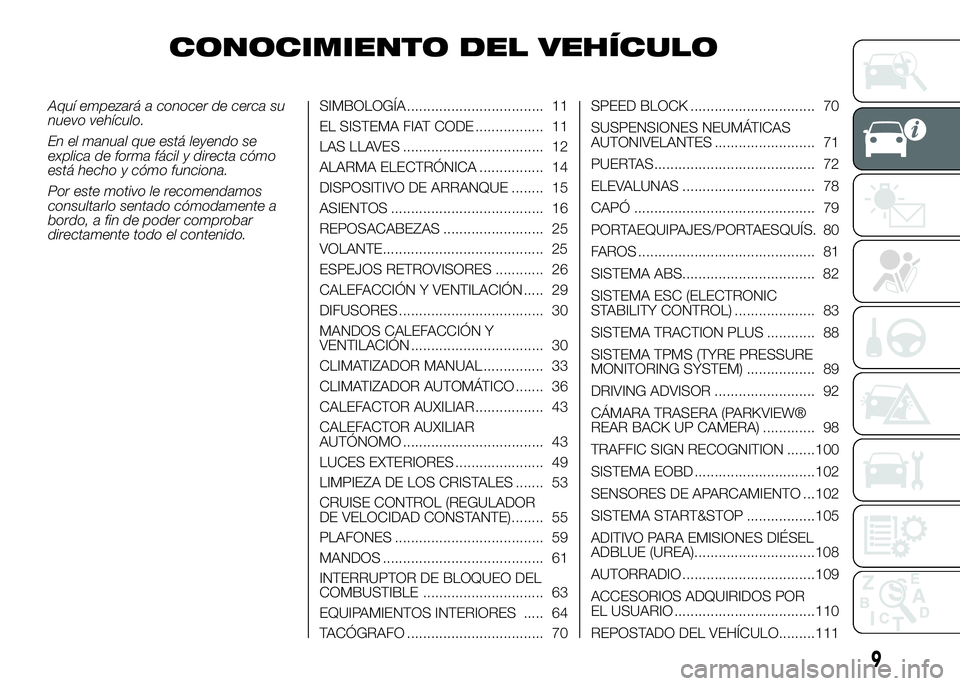

CONOCIMIENTO DEL VEHÍCULO
Aquí empezará a conocer de cerca su
nuevo vehículo.
En el manual que está leyendo se
explica de forma fácil y directa cómo
está hecho y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado cómodamente a
bordo, a fin de poder comprobar
directamente todo el contenido.SIMBOLOGÍA .................................. 11
EL SISTEMA FIAT CODE ................. 11
LAS LLAVES ................................... 12
ALARMA ELECTRÓNICA ................ 14
DISPOSITIVO DE ARRANQUE ........ 15
ASIENTOS ...................................... 16
REPOSACABEZAS ......................... 25
VOLANTE........................................ 25
ESPEJOS RETROVISORES ............ 26
CALEFACCIÓN Y VENTILACIÓN ..... 29
DIFUSORES .................................... 30
MANDOS CALEFACCIÓN Y
VENTILACIÓN ................................. 30
CLIMATIZADOR MANUAL ............... 33
CLIMATIZADOR AUTOMÁTICO ....... 36
CALEFACTOR AUXILIAR ................. 43
CALEFACTOR AUXILIAR
AUTÓNOMO ................................... 43
LUCES EXTERIORES ...................... 49
LIMPIEZA DE LOS CRISTALES ....... 53
CRUISE CONTROL (REGULADOR
DE VELOCIDAD CONSTANTE)........ 55
PLAFONES ..................................... 59
MANDOS ........................................ 61
INTERRUPTOR DE BLOQUEO DEL
COMBUSTIBLE .............................. 63
EQUIPAMIENTOS INTERIORES ..... 64
TACÓGRAFO .................................. 70SPEED BLOCK ............................... 70
SUSPENSIONES NEUMÁTICAS
AUTONIVELANTES ......................... 71
PUERTAS........................................ 72
ELEVALUNAS ................................. 78
CAPÓ ............................................. 79
PORTAEQUIPAJES/PORTAESQUÍS. 80
FAROS ............................................ 81
SISTEMA ABS................................. 82
SISTEMA ESC (ELECTRONIC
STABILITY CONTROL) .................... 83
SISTEMA TRACTION PLUS ............ 88
SISTEMA TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................. 89
DRIVING ADVISOR ......................... 92
CÁMARA TRASERA (PARKVIEW®
REAR BACK UP CAMERA) ............. 98
TRAFFIC SIGN RECOGNITION .......100
SISTEMA EOBD ..............................102
SENSORES DE APARCAMIENTO ...102
SISTEMA START&STOP .................105
ADITIVO PARA EMISIONES DIÉSEL
ADBLUE (UREA)..............................108
AUTORRADIO .................................109
ACCESORIOS ADQUIRIDOS POR
EL USUARIO ...................................110
REPOSTADO DEL VEHÍCULO.........111
9

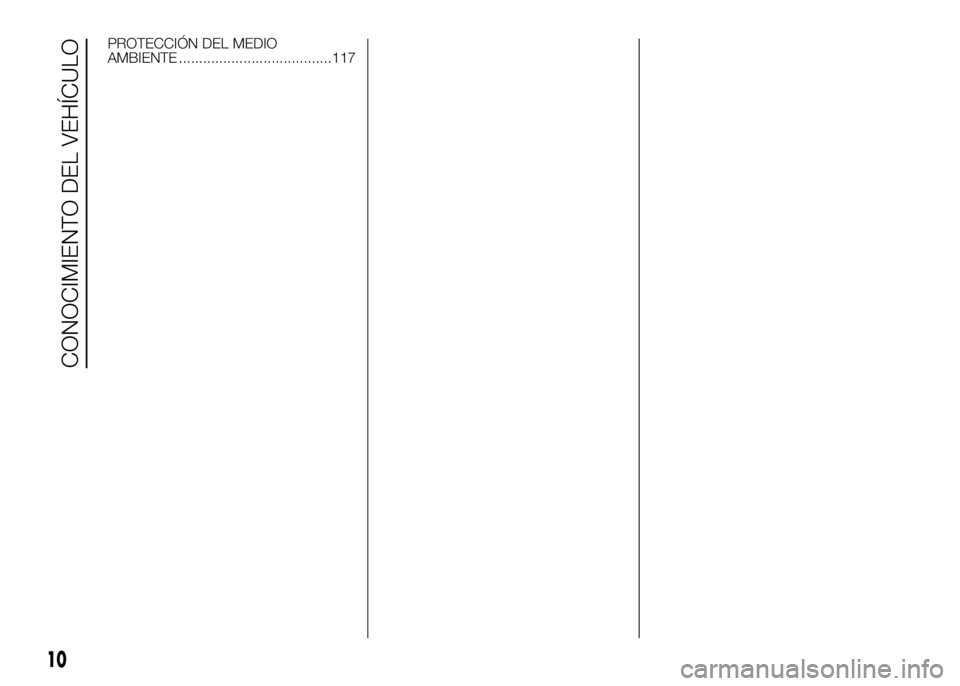

PROTECCIÓN DEL MEDIO
AMBIENTE ......................................117
10
CONOCIMIENTO DEL VEHÍCULO

SIMBOLOGÍA
Algunos componentes del vehículo
llevan placas de colores, cuya
simbología indica precauciones
importantes que se deben tener en
cuenta para el componente en
cuestión. También hay una placa donde
se resume la simbología debajo del
capó.

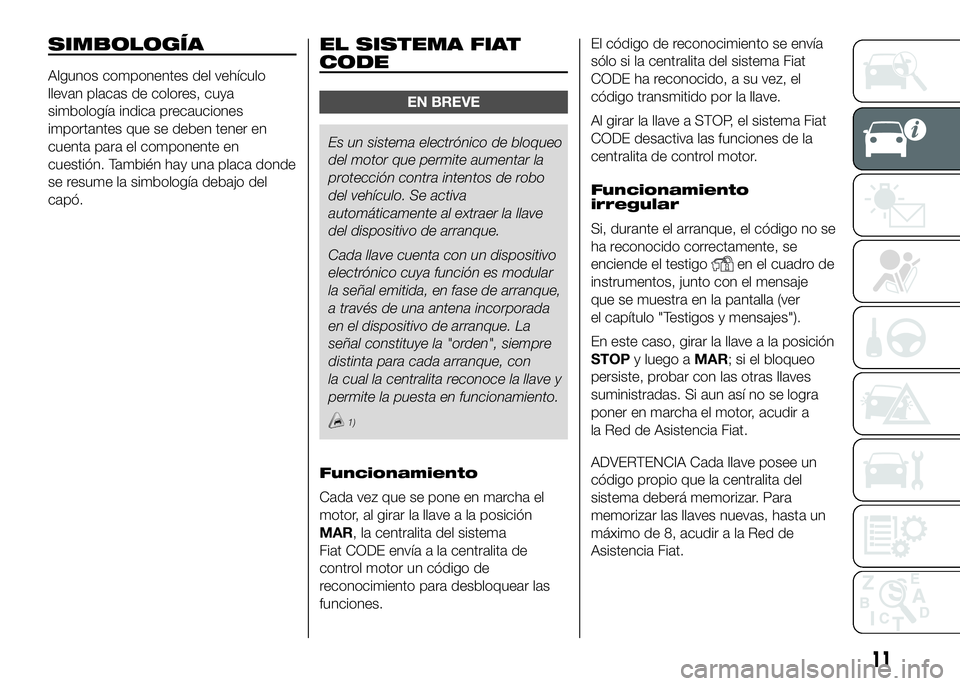

EL SISTEMA FIAT
CODE
EN BREVE
Es un sistema electrónico de bloqueo
del motor que permite aumentar la
protección contra intentos de robo
del vehículo. Se activa
automáticamente al extraer la llave
del dispositivo de arranque.
Cada llave cuenta con un dispositivo
electrónico cuya función es modular
la señal emitida, en fase de arranque,
a través de una antena incorporada
en el dispositivo de arranque. La
señal constituye la "orden", siempre
distinta para cada arranque, con
la cual la centralita reconoce la llave y
permite la puesta en funcionamiento.
1)
Funcionamiento
Cada vez que se pone en marcha el
motor, al girar la llave a la posición
MAR, la centralita del sistema
Fiat CODE envía a la centralita de
control motor un código de
reconocimiento para desbloquear las
funciones.El código de reconocimiento se envía
sólo si la centralita del sistema Fiat
CODE ha reconocido, a su vez, el
código transmitido por la llave.
Al girar la llave a STOP, el sistema Fiat
CODE desactiva las funciones de la
centralita de control motor.
Funcionamiento
irregular
Si, durante el arranque, el código no se
ha reconocido correctamente, se
enciende el testigo
en el cuadro de
instrumentos, junto con el mensaje
que se muestra en la pantalla (ver
el capítulo "Testigos y mensajes").
En este caso, girar la llave a la posición
STOPy luego aMAR; si el bloqueo
persiste, probar con las otras llaves
suministradas. Si aun así no se logra
poner en marcha el motor, acudir a
la Red de Asistencia Fiat.
ADVERTENCIA Cada llave posee un
código propio que la centralita del
sistema deberá memorizar. Para
memorizar las llaves nuevas, hasta un
máximo de 8, acudir a la Red de
Asistencia Fiat.
11

Encendidos del testigodurante la marcha
❒Si el testigo
se enciende,
significa que el sistema está
efectuando una autodiagnosis
(debida, por ejemplo, a una caída de
tensión).
❒Si el testigo
continúa encendido,
acudir a la Red de Asistencia Fiat.
ADVERTENCIA
1) Los golpes violentos podrían
dañar los componentes
electrónicos presentes en la llave.
Para garantizar el funcionamiento
correcto de los dispositivos
electrónicos internos de la llave,
no dejarla expuesta al sol.

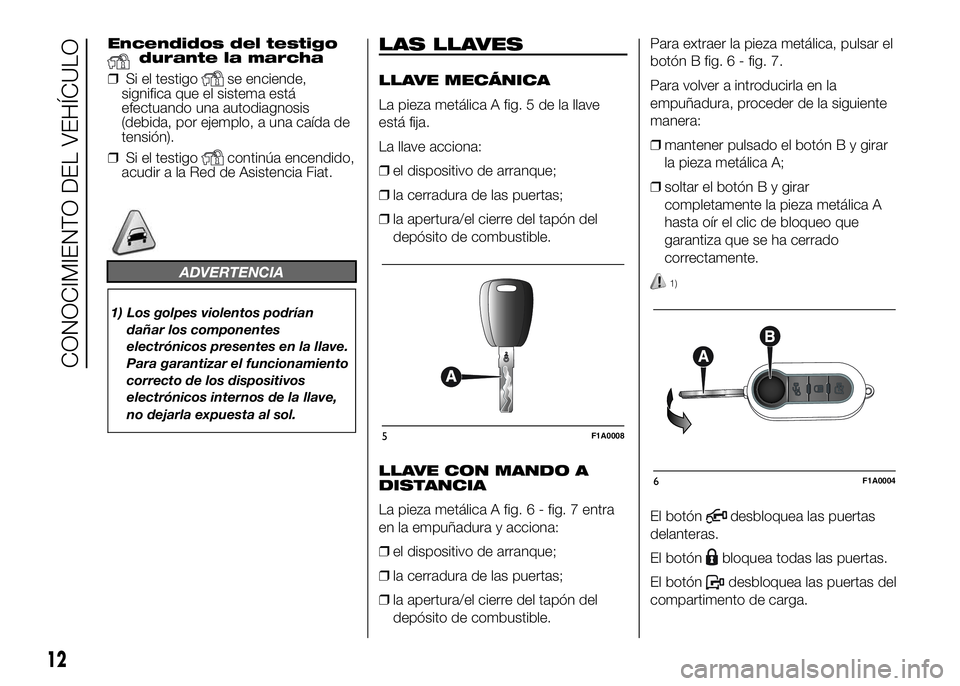

LAS LLAVES
LLAVE MECÁNICA
La pieza metálica A fig. 5 de la llave
está fija.
La llave acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas;
❒la apertura/el cierre del tapón del
depósito de combustible.
LLAVE CON MANDO A
DISTANCIA
La pieza metálica A fig. 6 - fig. 7 entra
en la empuñadura y acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas;
❒la apertura/el cierre del tapón del
depósito de combustible.Para extraer la pieza metálica, pulsar el
botón B fig. 6 - fig. 7.
Para volver a introducirla en la
empuñadura, proceder de la siguiente
manera:
❒mantener pulsado el botón B y girar
la pieza metálica A;
❒soltar el botón B y girar
completamente la pieza metálica A
hasta oír el clic de bloqueo que
garantiza que se ha cerrado
correctamente.
1)
El botóndesbloquea las puertas
delanteras.
El botón
bloquea todas las puertas.
El botón
desbloquea las puertas del
compartimento de carga.
5F1A0008
6F1A0004
12
