2016 FIAT DUCATO BASE CAMPER Manual de Empleo y Cuidado (in Spanish)

IDONEIDAD DE LOS ASIENTOS DE LOS PASAJEROS PARA EL USO DE SILLITAS
PARA NIÑOS
El vehículo cumple la nueva Directiva Europea 2000/3/CE, que reglamenta el montaje de las sillitas para niños en diferentes
lugares del vehículo según la siguiente tabla (la tabla se refiere a las versiones Furgón, Combi y Panorama):
Grupo Franjas de peso CABINA 1ª Y 2ª FILA ASIENTOS TRASEROS
Asiento individual
o biplaza (1 o 2
pasajeros)Pasajero trasero
lado izquierdoPasajero trasero
lado derechoPasajero central
Grupo 0, 0+ Hasta 13 kgUUUU
Grupo 1 9-18 kgUUUU
Grupo 2 15-25 kgUUUU
Grupo 3 22-36 kgUUUU
U apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo ECE-R44 para los "Grupos" indicados.
173

A continuación, se
indican las principales
normas de seguridad
que se deben respetar
para el transporte de
niños
❒La posición recomendada para
instalar las sillitas para niños es en el
asiento trasero, ya que es el más
seguro en caso de impacto.
❒En caso de desactivación del airbag
frontal del lado del pasajero,
comprobar siempre que se ha
desactivado mediante el encendido
permanente del LED correspondiente
en el botón
situado en el
salpicadero.❒Respetar escrupulosamente las
instrucciones suministradas con
la sillita, que el fabricante debe
adjuntar obligatoriamente. Guardarlas
en el vehículo junto con los
documentos y el presente manual.
No utilizar sillitas usadas que no
dispongan de instrucciones de uso.
❒Comprobar siempre el enganche de
los cinturones tirando de la cinta.
❒Cada sistema de sujeción debe
abrochar a un solo niño; no
transportar nunca a dos niños con el
mismo cinturón.❒Comprobar siempre que los
cinturones no se apoyen en el cuello
del niño.
❒Durante el viaje, no permitir que el
niño adopte posturas incorrectas o
que se desabroche el cinturón.
❒No llevar nunca niños o recién
nacidos en brazos. Por fuerte que
sea, nadie está en condiciones
de sujetarlos en caso de impacto.
❒En caso de accidente, sustituir la
sillita por otra nueva.
174
SEGURIDAD

ADVERTENCIA
113)
Si el airbag del lado del pasajero
está activado, no colocar a los
niños en los asientos delanteros
con una sillita cuna en el sentido
contrario al de la marcha. La
activación del airbag en caso de
colisión podría producir lesiones
mortales al niño transportado,
independientemente de la
gravedad del impacto. Por lo
tanto, se recomienda transportar
siempre a los niños sentados
en su propia sillita en el asiento
trasero, ya que es la posición más
protegida en caso de impacto.
En caso de que sea necesario
transportar a un niño en el asiento
delantero del lado del pasajero
con una sillita cuna colocada en el
sentido contrario al de la marcha,
los airbags del pasajero (frontal
y lateral, protección torácica/
pélvica (side bag), para
versiones/países donde esté
previsto) se deben desactivardesde el menú de configuración:
su desactivación se observa
directamente mediante el
encendido del LED
correspondiente en el botón
situado en el salpicadero.
Además, el asiento del pasajero se
deberá regular en la posición
más retrasada posible para evitar
que la sillita para niños entre en
contacto con el salpicadero.
114) Las figuras para el montaje son
solo indicativas. Montar la sillita
siguiendo las instrucciones que
obligatoriamente se adjuntan con
la misma.
115) Existen sillitas para niños aptas
para los grupos de peso0y1con
una fijación posterior a los
cinturones del vehículo y con
cinturones propios para sujetar al
niño. Debido a su masa, pueden
ser peligrosas si se montan
inadecuadamente (por ejemplo, si
se abrochan a los cinturones del
vehículo interponiendo un cojín).
Seguir estrictamente las
instrucciones de montaje
adjuntas.
PREINSTALACIÓN
PARA EL MONTAJE
DE SILLITAS "ISOFIX
UNIVERSAL" PARA
NIÑOS
El vehículo está preparado para montar
sillitas Isofix Universal, un nuevo
sistema de sujeción unificado europeo
para el transporte de niños.
A modo de ilustración, en fig. 161 se
representa un ejemplo de sillita para
niños.
161F1A0155
175

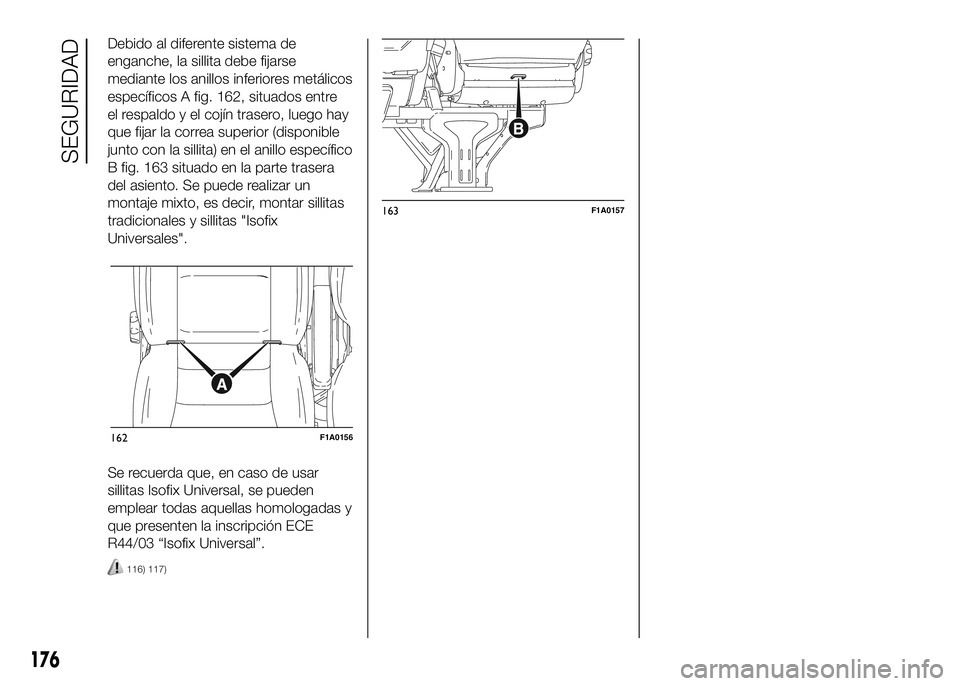

Debido al diferente sistema de
enganche, la sillita debe fijarse
mediante los anillos inferiores metálicos
específicos A fig. 162, situados entre
el respaldo y el cojín trasero, luego hay
que fijar la correa superior (disponible
junto con la sillita) en el anillo específico
B fig. 163 situado en la parte trasera
del asiento. Se puede realizar un
montaje mixto, es decir, montar sillitas
tradicionales y sillitas "Isofix
Universales".
Se recuerda que, en caso de usar
sillitas Isofix Universal, se pueden
emplear todas aquellas homologadas y
que presenten la inscripción ECE
R44/03 “Isofix Universal”.
116) 117)
162F1A0156
163F1A0157
176
SEGURIDAD

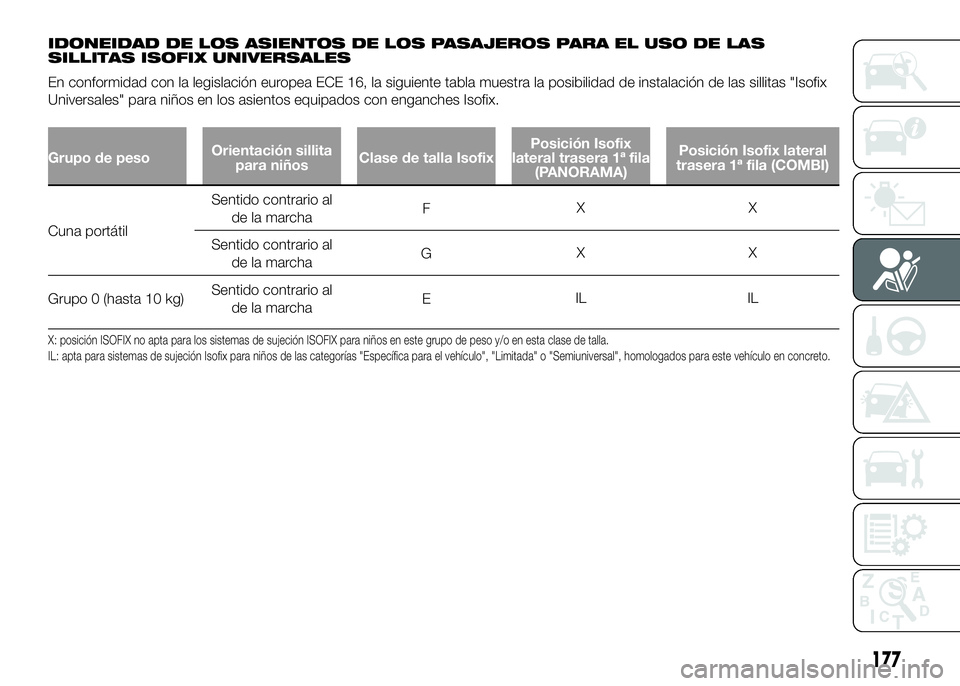

IDONEIDAD DE LOS ASIENTOS DE LOS PASAJEROS PARA EL USO DE LAS
SILLITAS ISOFIX UNIVERSALES
En conformidad con la legislación europea ECE 16, la siguiente tabla muestra la posibilidad de instalación de las sillitas "Isofix
Universales" para niños en los asientos equipados con enganches Isofix.
Grupo de pesoOrientación sillita
para niñosClase de talla IsofixPosición Isofix
lateral trasera 1ª fila
(PANORAMA)Posición Isofix lateral
trasera 1ª fila (COMBI)
Cuna portátilSentido contrario al
de la marchaFXX
Sentido contrario al
de la marchaGXX
Grupo 0 (hasta 10 kg)Sentido contrario al
de la marchaEIL IL
X: posición ISOFIX no apta para los sistemas de sujeción ISOFIX para niños en este grupo de peso y/o en esta clase de talla.
IL: apta para sistemas de sujeción Isofix para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados para este vehículo en concreto.
177

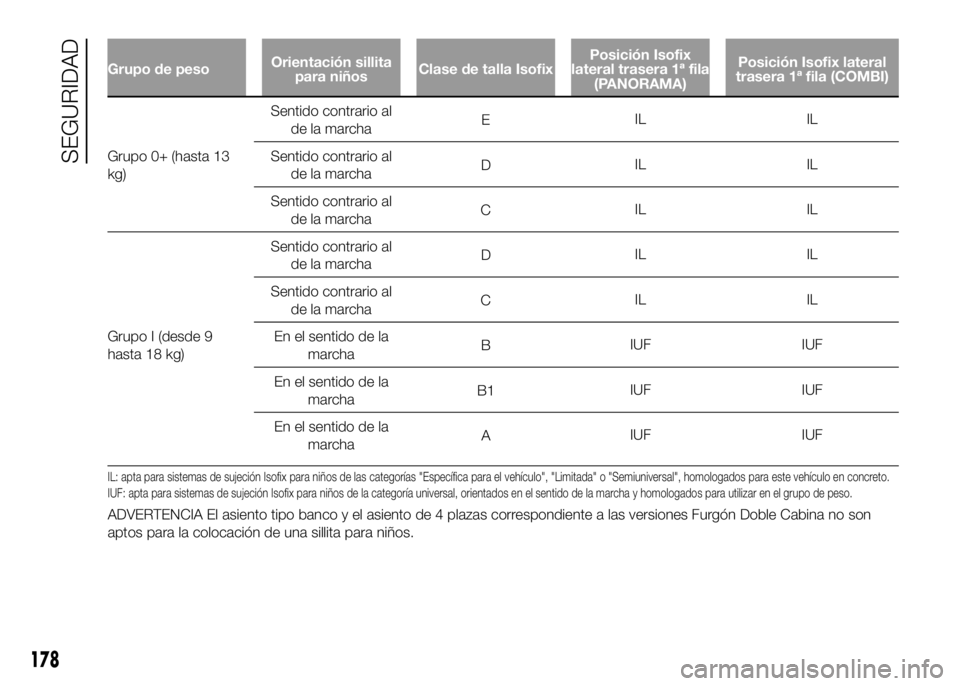

Grupo de pesoOrientación sillita
para niñosClase de talla IsofixPosición Isofix
lateral trasera 1ª fila
(PANORAMA)Posición Isofix lateral
trasera 1ª fila (COMBI)
Grupo 0+ (hasta 13
kg)Sentido contrario al
de la marchaEIL IL
Sentido contrario al
de la marchaDIL IL
Sentido contrario al
de la marchaCIL IL
Grupo I (desde 9
hasta 18 kg)Sentido contrario al
de la marchaDIL IL
Sentido contrario al
de la marchaCIL IL
En el sentido de la
marchaBIUF IUF
En el sentido de la
marchaB1IUF IUF
En el sentido de la
marchaAIUF IUF
IL: apta para sistemas de sujeción Isofix para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados para este vehículo en concreto.
IUF: apta para sistemas de sujeción Isofix para niños de la categoría universal, orientados en el sentido de la marcha y homologados para utilizar en elgrupo de peso.
ADVERTENCIA El asiento tipo banco y el asiento de 4 plazas correspondiente a las versiones Furgón Doble Cabina no son
aptos para la colocación de una sillita para niños.
178
SEGURIDAD

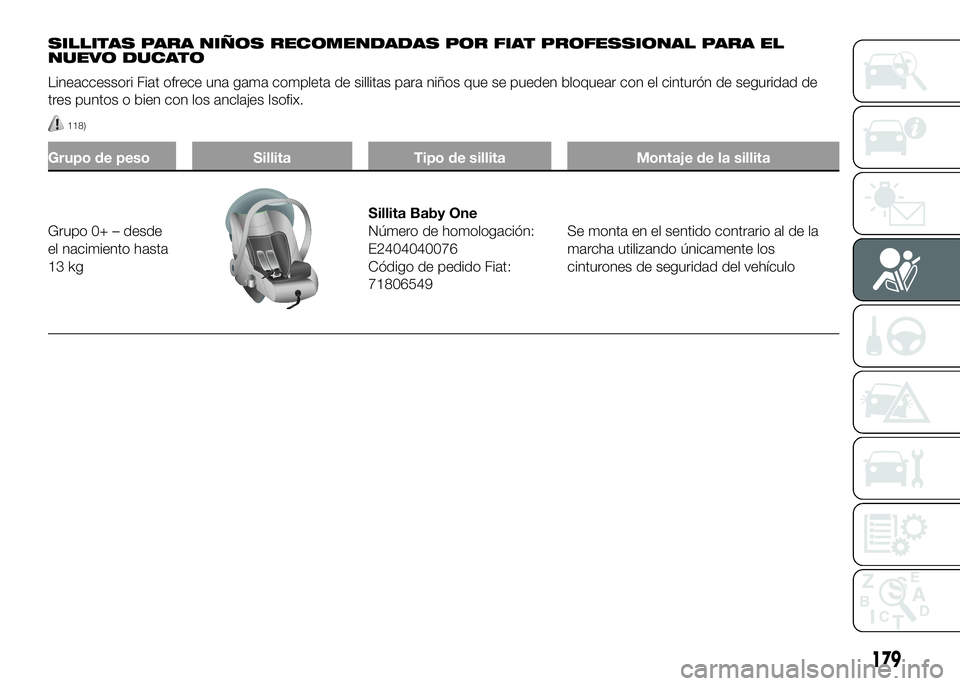

SILLITAS PARA NIÑOS RECOMENDADAS POR FIAT PROFESSIONAL PARA EL
NUEVO DUCATO
Lineaccessori Fiat ofrece una gama completa de sillitas para niños que se pueden bloquear con el cinturón de seguridad de
tres puntos o bien con los anclajes Isofix.
118)
Grupo de peso Sillita Tipo de sillita Montaje de la sillita
Grupo 0+ – desde
el nacimiento hasta
13 kg
Sillita Baby One
Número de homologación:
E2404040076
Código de pedido Fiat:
71806549Se monta en el sentido contrario al de la
marcha utilizando únicamente los
cinturones de seguridad del vehículo
179

Grupo de peso Sillita Tipo de sillita Montaje de la sillita
Grupo 1 – desde 9
hasta 18 kg
Sillita G0/1
Número de homologación:
E4 04443718
Código de pedido Fiat:
71805991
Puede montarse utilizando únicamente los
cinturones de seguridad del vehículo (tanto
en el sentido de la marcha como en
sentido contrario) o utilizando los anclajes
Isofix del vehículo.
Fiat Professional recomienda montarlo
utilizando la plataforma Isofix colocada
hacia atrás (RWF tipo "I" - que se adquiere
por separado), o la plataforma Isofix
colocada en el sentido de la marcha (FWF
tipo "G" - que se adquiere por separado), el
reposacabezas rígido (que se adquiere por
separado) y los anclajes Isofix del vehículo.
Se puede montar en las plazas traseras
exteriores. ++
Plataforma Isofix RWF
tipo "I" para G0/1
Código de pedido Fiat:
71806309
o bien
Plataforma Isofix FWF tipo
"G" para G0/1
Código de pedido Fiat:
71806308
++
Reposacabezas rígido
Código de pedido Fiat:
71806648
180
