2016 FIAT DUCATO BASE CAMPER Manual de Empleo y Cuidado (in Spanish)

24) El sistema se basa en un
reconocimiento efectuado por una
cámara. Condiciones ambientales
determinadas pueden afectar el
reconocimiento de las
condiciones de tráfico. Por lo
tanto, el conductor siempre es
responsable del uso correcto de la
función luces de carretera en
cumplimiento de las normativas
vigentes. Para desactivar la
función automática, girar
la corona a la posición
fig. 58.
25) Si la variación de la carga
provoca una fuerte inclinación de
la cámara el sistema podría dejar
de funcionar temporalmente
para permitir que la cámara se
autocalibre.

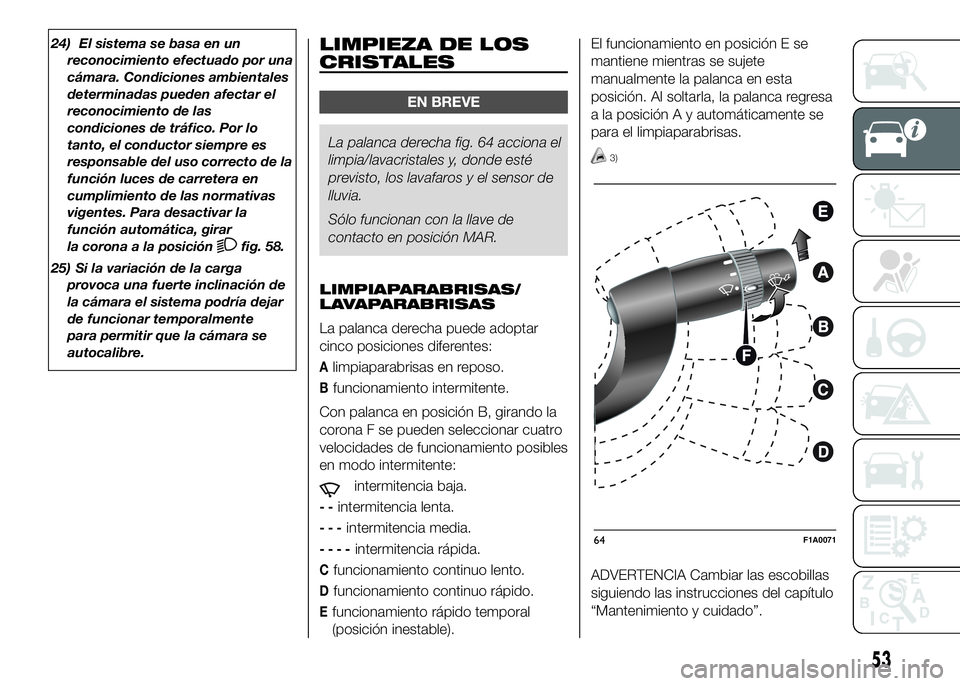

LIMPIEZA DE LOS
CRISTALES
EN BREVE
La palanca derecha fig. 64 acciona el
limpia/lavacristales y, donde esté
previsto, los lavafaros y el sensor de
lluvia.
Sólo funcionan con la llave de
contacto en posición MAR.
LIMPIAPARABRISAS/
LAVAPARABRISAS
La palanca derecha puede adoptar
cinco posiciones diferentes:
Alimpiaparabrisas en reposo.
Bfuncionamiento intermitente.
Con palanca en posición B, girando la
corona F se pueden seleccionar cuatro
velocidades de funcionamiento posibles
en modo intermitente:
intermitencia baja.
--intermitencia lenta.
---intermitencia media.
----intermitencia rápida.
Cfuncionamiento continuo lento.
Dfuncionamiento continuo rápido.
Efuncionamiento rápido temporal
(posición inestable).El funcionamiento en posición E se
mantiene mientras se sujete
manualmente la palanca en esta
posición. Al soltarla, la palanca regresa
a la posición A y automáticamente se
para el limpiaparabrisas.
3)
ADVERTENCIA Cambiar las escobillas
siguiendo las instrucciones del capítulo
“Mantenimiento y cuidado”.
64F1A0071
53

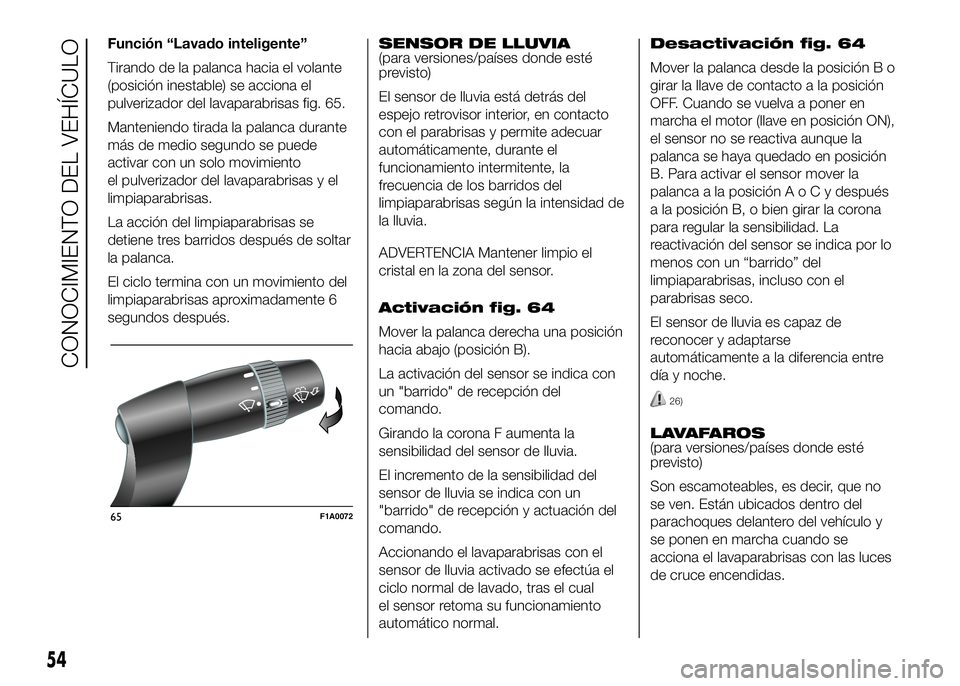

Función “Lavado inteligente”
Tirando de la palanca hacia el volante
(posición inestable) se acciona el
pulverizador del lavaparabrisas fig. 65.
Manteniendo tirada la palanca durante
más de medio segundo se puede
activar con un solo movimiento
el pulverizador del lavaparabrisas y el
limpiaparabrisas.
La acción del limpiaparabrisas se
detiene tres barridos después de soltar
la palanca.
El ciclo termina con un movimiento del
limpiaparabrisas aproximadamente 6
segundos después.SENSOR DE LLUVIA
(para versiones/países donde esté
previsto)
El sensor de lluvia está detrás del
espejo retrovisor interior, en contacto
con el parabrisas y permite adecuar
automáticamente, durante el
funcionamiento intermitente, la
frecuencia de los barridos del
limpiaparabrisas según la intensidad de
la lluvia.
ADVERTENCIA Mantener limpio el
cristal en la zona del sensor.
Activación fig. 64
Mover la palanca derecha una posición
hacia abajo (posición B).
La activación del sensor se indica con
un "barrido" de recepción del
comando.
Girando la corona F aumenta la
sensibilidad del sensor de lluvia.
El incremento de la sensibilidad del
sensor de lluvia se indica con un
"barrido" de recepción y actuación del
comando.
Accionando el lavaparabrisas con el
sensor de lluvia activado se efectúa el
ciclo normal de lavado, tras el cual
el sensor retoma su funcionamiento
automático normal.Desactivación fig. 64
Mover la palanca desde la posición B o
girar la llave de contacto a la posición
OFF. Cuando se vuelva a poner en
marcha el motor (llave en posición ON),
el sensor no se reactiva aunque la
palanca se haya quedado en posición
B. Para activar el sensor mover la
palanca a la posiciónAoCydespués
a la posición B, o bien girar la corona
para regular la sensibilidad. La
reactivación del sensor se indica por lo
menos con un “barrido” del
limpiaparabrisas, incluso con el
parabrisas seco.
El sensor de lluvia es capaz de
reconocer y adaptarse
automáticamente a la diferencia entre
día y noche.
26)
LAVAFAROS
(para versiones/países donde esté
previsto)
Son escamoteables, es decir, que no
se ven. Están ubicados dentro del
parachoques delantero del vehículo y
se ponen en marcha cuando se
acciona el lavaparabrisas con las luces
de cruce encendidas.
65F1A0072
54
CONOCIMIENTO DEL VEHÍCULO

ADVERTENCIA Comprobar
periódicamente el estado y la limpieza
de los pulverizadores.
ADVERTENCIA
3) No utilizar el limpiaparabrisas
para eliminar restos de nieve o
hielo del parabrisas. En esas
condiciones, si el limpiaparabrisas
se somete a un esfuerzo excesivo,
interviene la protección de
sobrecarga del motor, que inhibe
el funcionamiento durante unos
segundos. Si a continuación no se
restablece la funcionalidad, acudir
a un taller de la Red de Asistencia
Fiat.
ADVERTENCIA
26) Las estrías de agua pueden
provocar movimientos indeseados
de las escobillas.
CRUISE CONTROL
(regulador de
velocidad
constante)
(para versiones/países donde esté
previsto)
EN BREVE
Es un dispositivo de asistencia a la
conducción con control electrónico
que permite conducir a una
velocidad superior a 30 km/h en
largos tramos de carreteras rectas y
secas, con pocos cambios de
marcha (por ejemplo, en autopista), a
la velocidad deseada, sin necesidad
de pisar el pedal del acelerador.
Por lo tanto, utilizar este dispositivo
en vías extraurbanas con tráfico
intenso no comporta ninguna ventaja.
No utilizar el dispositivo en ciudad.
Activación del
dispositivo
Girar la corona A fig. 66 - fig. 67 a la
posición ON o
(según las
versiones).
El dispositivo no se puede activar en 1ª
ni en marcha atrás. Sin embargo es
aconsejable activarlo con marchas
iguales o superiores a la 4ª.En un descenso con el dispositivo
activado es posible que la velocidad del
vehículo aumente ligeramente respecto
a la memorizada.
Su activación se indica mediante el
encendido del testigoy del mensaje
correspondiente en el cuadro de
instrumentos.
66 - Versiones sin limitador de velocidadF1A0364
67 - Versiones con limitador de velocidadF1A0363
55

Memorización de la
velocidad del vehículo
Realizar las siguientes operaciones:
❒girar la corona A fig. 66 - fig. 67 a ON
o
(según las versiones) y pisando
el pedal del acelerador llevar el
vehículo a la velocidad deseada;
❒tirar de la palanca hacia arriba (+) por
lo menos durante un segundo y
soltarla: se memoriza la velocidad del
vehículo y, por lo tanto, es posible
soltar el pedal del acelerador.
En caso de necesidad (por ejemplo, un
adelantamiento) es posible acelerar
pisando el pedal del acelerador: luego,
al soltar el pedal, el vehículo volverá a
la velocidad memorizada
anteriormente.
Restablecimiento de la
velocidad memorizada
Si el dispositivo se ha desactivado, por
ejemplo pisando el pedal del freno o
del embrague, se puede recuperar
la velocidad memorizada de este
modo:
❒acelerar paulatinamente hasta
alcanzar una velocidad cercana a la
memorizada;
❒engranar la marcha seleccionada
cuando se memorizó la velocidad;❒pulsar el botón B fig. 66 - fig. 67.
Aumento de la velocidad
memorizada
Se efectúa de dos formas:
❒pisando el acelerador y memorizando
después la nueva velocidad
alcanzada;
o bien
❒moviendo la palanca hacia arriba (+).
Cada vez que se acciona la palanca
se produce un aumento de la velocidad
de aproximadamente 1 km/h, sin
embargo manteniéndola hacia arriba la
velocidad cambia de forma continua.
Reducción de la
velocidad memorizada
Se efectúa de dos formas:
❒desactivando el dispositivo y
memorizando después la nueva
velocidad;
o bien
❒desplazando la palanca hacia abajo
(-) hasta alcanzar la nueva velocidad
que se memorizará
automáticamente.Cada vez que se acciona la palanca se
produce una disminución de la
velocidad de aproximadamente 1 km/h,
sin embargo manteniéndola hacia
abajo la velocidad cambia de forma
continua.
Desactivación del
dispositivo
El conductor puede desactivar el
dispositivo de los siguientes modos:
❒girando la coronaAalaposición OFF
oO(según las versiones);
❒apagando el motor.
Desactivación de la
función
El conductor puede desactivar el
dispositivo de los siguientes modos:
❒girando la coronaAalaposición OFF
oO(según las versiones);
❒pulsando el botón B, con el símbolo
IIo bien con el símbolo CANC/RES,
el sistema se pone en pausa;
❒apagando el motor;
❒pisando el pedal del freno o
accionando el freno de mano;
❒pisando el pedal del embrague;
56
CONOCIMIENTO DEL VEHÍCULO

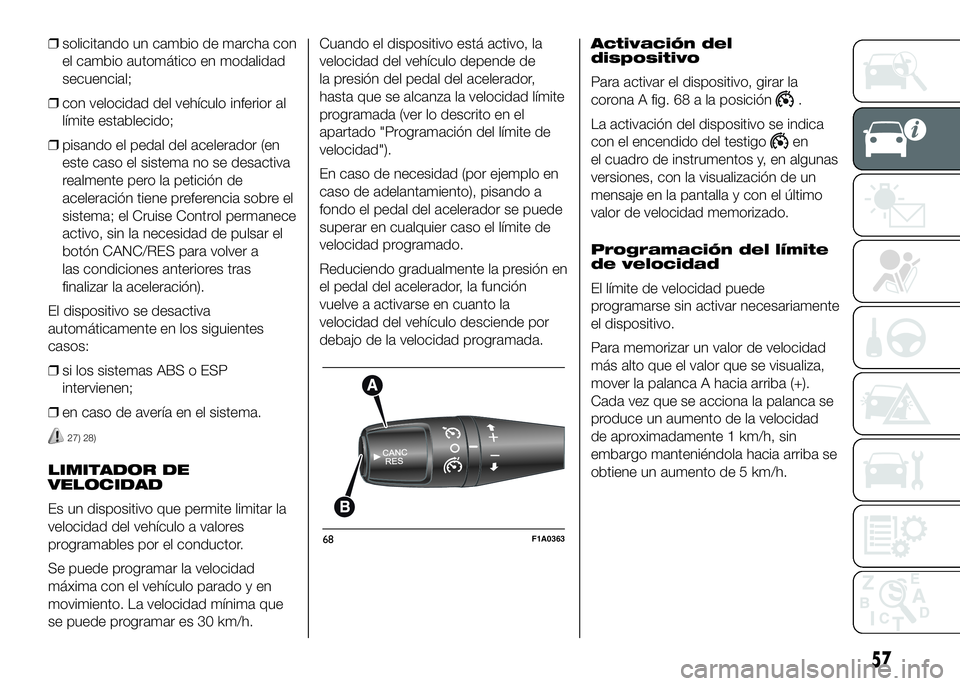

❒solicitando un cambio de marcha con
el cambio automático en modalidad
secuencial;
❒con velocidad del vehículo inferior al
límite establecido;
❒pisando el pedal del acelerador (en
este caso el sistema no se desactiva
realmente pero la petición de
aceleración tiene preferencia sobre el
sistema; el Cruise Control permanece
activo, sin la necesidad de pulsar el
botón CANC/RES para volver a
las condiciones anteriores tras
finalizar la aceleración).
El dispositivo se desactiva
automáticamente en los siguientes
casos:
❒si los sistemas ABS o ESP
intervienen;
❒en caso de avería en el sistema.
27) 28)
LIMITADOR DE
VELOCIDAD
Es un dispositivo que permite limitar la
velocidad del vehículo a valores
programables por el conductor.
Se puede programar la velocidad
máxima con el vehículo parado y en
movimiento. La velocidad mínima que
se puede programar es 30 km/h.Cuando el dispositivo está activo, la
velocidad del vehículo depende de
la presión del pedal del acelerador,
hasta que se alcanza la velocidad límite
programada (ver lo descrito en el
apartado "Programación del límite de
velocidad").
En caso de necesidad (por ejemplo en
caso de adelantamiento), pisando a
fondo el pedal del acelerador se puede
superar en cualquier caso el límite de
velocidad programado.
Reduciendo gradualmente la presión en
el pedal del acelerador, la función
vuelve a activarse en cuanto la
velocidad del vehículo desciende por
debajo de la velocidad programada.Activación del
dispositivo
Para activar el dispositivo, girar la
corona A fig. 68 a la posición
.
La activación del dispositivo se indica
con el encendido del testigo
en
el cuadro de instrumentos y, en algunas
versiones, con la visualización de un
mensaje en la pantalla y con el último
valor de velocidad memorizado.
Programación del límite
de velocidad
El límite de velocidad puede
programarse sin activar necesariamente
el dispositivo.
Para memorizar un valor de velocidad
más alto que el valor que se visualiza,
mover la palanca A hacia arriba (+).
Cada vez que se acciona la palanca se
produce un aumento de la velocidad
de aproximadamente 1 km/h, sin
embargo manteniéndola hacia arriba se
obtiene un aumento de 5 km/h.
68F1A0363
57

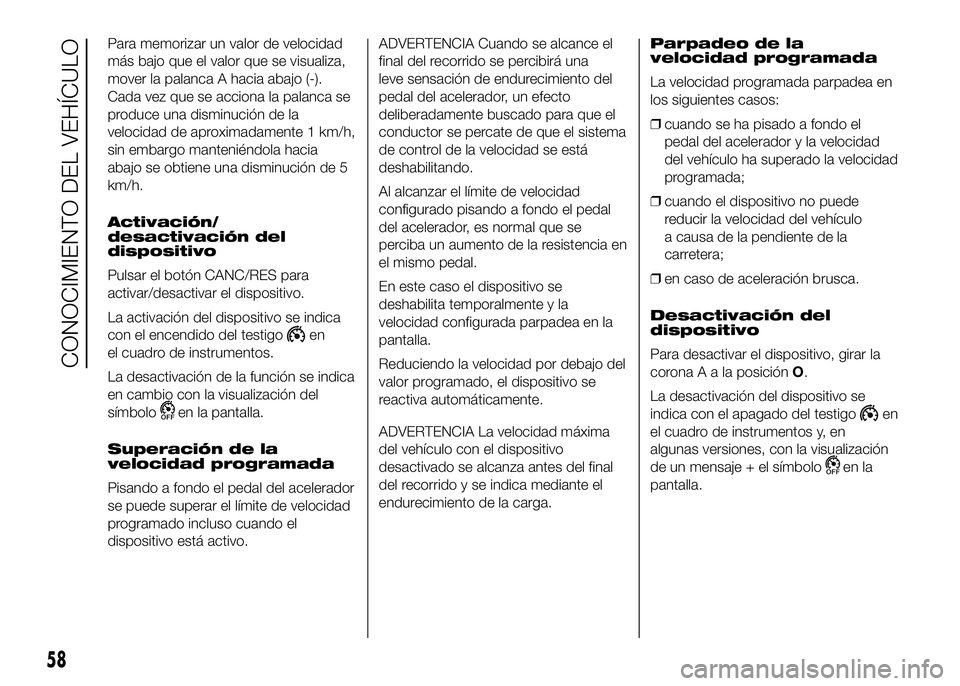

Para memorizar un valor de velocidad
más bajo que el valor que se visualiza,
mover la palanca A hacia abajo (-).
Cada vez que se acciona la palanca se
produce una disminución de la
velocidad de aproximadamente 1 km/h,
sin embargo manteniéndola hacia
abajo se obtiene una disminución de 5
km/h.
Activación/
desactivación del
dispositivo
Pulsar el botón CANC/RES para
activar/desactivar el dispositivo.
La activación del dispositivo se indica
con el encendido del testigo
en
el cuadro de instrumentos.
La desactivación de la función se indica
en cambio con la visualización del
símbolo
en la pantalla.
Superación de la
velocidad programada
Pisando a fondo el pedal del acelerador
se puede superar el límite de velocidad
programado incluso cuando el
dispositivo está activo.ADVERTENCIA Cuando se alcance el
final del recorrido se percibirá una
leve sensación de endurecimiento del
pedal del acelerador, un efecto
deliberadamente buscado para que el
conductor se percate de que el sistema
de control de la velocidad se está
deshabilitando.
Al alcanzar el límite de velocidad
configurado pisando a fondo el pedal
del acelerador, es normal que se
perciba un aumento de la resistencia en
el mismo pedal.
En este caso el dispositivo se
deshabilita temporalmente y la
velocidad configurada parpadea en la
pantalla.
Reduciendo la velocidad por debajo del
valor programado, el dispositivo se
reactiva automáticamente.
ADVERTENCIA La velocidad máxima
del vehículo con el dispositivo
desactivado se alcanza antes del final
del recorrido y se indica mediante el
endurecimiento de la carga.Parpadeo de la
velocidad programada
La velocidad programada parpadea en
los siguientes casos:
❒cuando se ha pisado a fondo el
pedal del acelerador y la velocidad
del vehículo ha superado la velocidad
programada;
❒cuando el dispositivo no puede
reducir la velocidad del vehículo
a causa de la pendiente de la
carretera;
❒en caso de aceleración brusca.
Desactivación del
dispositivo
Para desactivar el dispositivo, girar la
coronaAalaposiciónO.
La desactivación del dispositivo se
indica con el apagado del testigoen
el cuadro de instrumentos y, en
algunas versiones, con la visualización
de un mensaje + el símbolo
en la
pantalla.
58
CONOCIMIENTO DEL VEHÍCULO

Desactivación
automática del
dispositivo
El dispositivo se desactiva
automáticamente en caso de avería en
el sistema.
ADVERTENCIA
27) Durante la marcha con el
dispositivo activado, no poner la
palanca de cambios en punto
muerto.
28) En caso de funcionamiento
defectuoso o de avería del
dispositivo, girar la corona A aOy
acudir a la Red de Asistencia
Fiat después de comprobar el
estado del fusible de protección.
PLAFONES
PLAFÓN DELANTERO
CON PUNTOS DE LUZ
El interruptor A fig. 69 enciende/apaga
las lámparas del plafón. Con el
interruptor A en posición central, las
lámparasCyDseencienden/apagan
al abrir/cerrar las puertas delanteras.
Con el interruptor A presionado hacia la
izquierda, las lámparasCyD
permanecen siempre apagadas. Con el
interruptor A presionado hacia la
derecha, las lámparasCyD
permanecen siempre encendidas.
El encendido/apagado de las luces es
progresivo.
El interruptor B realiza la función de
punto de luz (spot); con el plafón
apagado, enciende individualmente:❒la lámpara C si se presiona hacia la
izquierda;
❒la lámpara D si se presiona hacia la
derecha.
ADVERTENCIA Antes de bajar del
vehículo, asegurarse de que los dos
interruptores estén en posición central;
la luces se apagarán al cerrar las
puertas, evitando de esta manera que
se descargue la batería.
En cualquier caso, si el interruptor se
olvida en posición siempre encendida,
el plafón se apaga automáticamente
después de 15 minutos después de
apagar el motor.
Temporización de las
luces del plafón
En algunas versiones existen 2 lógicas
de temporización para facilitar la
entrada y la salida del vehículo, sobre
todo de noche o en lugares poco
iluminados.
TEMPORIZACIÓN AL SUBIR AL
VEHÍCULO
Las luces del plafón se encienden de
acuerdo con las siguientes
modalidades:
❒durante unos 10 segundos al
desbloquear las puertas delanteras;
69F1A0074
59

❒durante unos 3 minutos al abrir una
de las puertas laterales;
❒durante unos 10 segundos al cerrar
las puertas.
La temporización se interrumpe al girar
la llave de contacto a la posición MAR.
TEMPORIZACIÓN AL BAJAR DEL
VEHÍCULO
Después de extraer la llave del
dispositivo de arranque, las luces del
plafón se encienden de acuerdo con las
siguientes modalidades:
❒durante unos 10 segundos en un
plazo de 2 minutos desde que se
apaga el motor;
❒durante unos 3 minutos al abrir una
de las puertas laterales;
❒durante unos 10 segundos al cerrar
una puerta.
La temporización finaliza
automáticamente al bloquear las
puertas.
PLAFÓN TRASERO
COMPARTIMENTO DE
CARGA
Está encima de la puerta trasera. Para
encenderlo, presionar el protector
transparente en el punto indicado en
fig. 70.PLAFÓN LATERAL
COMPARTIMENTO DE
CARGA
(para versiones/países donde esté
previsto)
Para encenderlo, presionar el protector
transparente en el punto indicado en
fig. 71.PLAFÓN EXTRAÍBLE
(para versiones/países donde esté
previsto)
Funciona como luz fija y como linterna
eléctrica desmontable.
Cuando el plafón extraíble está
conectado al soporte fijo fig. 72, la
batería de la linterna eléctrica se
recarga automáticamente.
La recarga del plafón con el vehículo
detenido y la llave de contacto en
posición STOP o extraída está limitada
a 15 minutos.
70F1A0075
71F1A0076
72F1A0077
60
CONOCIMIENTO DEL VEHÍCULO
