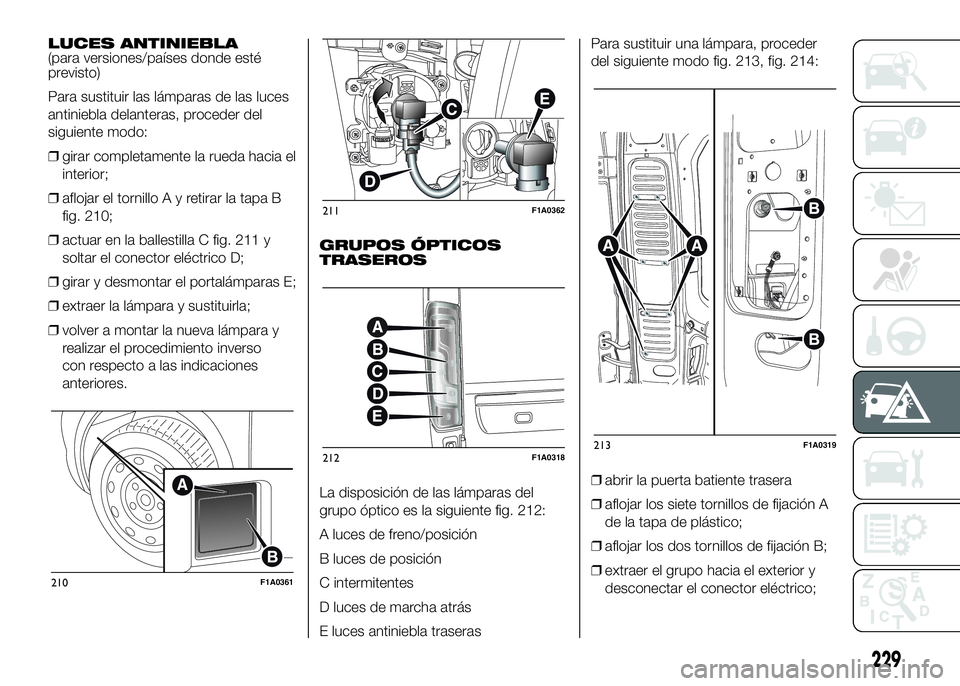

LUCES ANTINIEBLA
(para versiones/países donde esté
previsto)
Para sustituir las lámparas de las luces
antiniebla delanteras, proceder del
siguiente modo:
❒girar completamente la rueda hacia el
interior;
❒aflojar el tornilloAyretirar la tapa B
fig. 210;
❒actuar en la ballestilla C fig. 211 y
soltar el conector eléctrico D;
❒girar y desmontar el portalámparas E;
❒extraer la lámpara y sustituirla;
❒volver a montar la nueva lámpara y
realizar el procedimiento inverso
con respecto a las indicaciones
anteriores.GRUPOS ÓPTICOS
TRASEROS
La disposición de las lámparas del
grupo óptico es la siguiente fig. 212:
A luces de freno/posición
B luces de posición
C intermitentes
D luces de marcha atrás
E luces antiniebla traserasPara sustituir una lámpara, proceder
del siguiente modo fig. 213, fig. 214:
❒abrir la puerta batiente trasera
❒aflojar los siete tornillos de fijación A
de la tapa de plástico;
❒aflojar los dos tornillos de fijación B;
❒extraer el grupo hacia el exterior y
desconectar el conector eléctrico;
210F1A0361
211F1A0362
212F1A0318213F1A0319
229

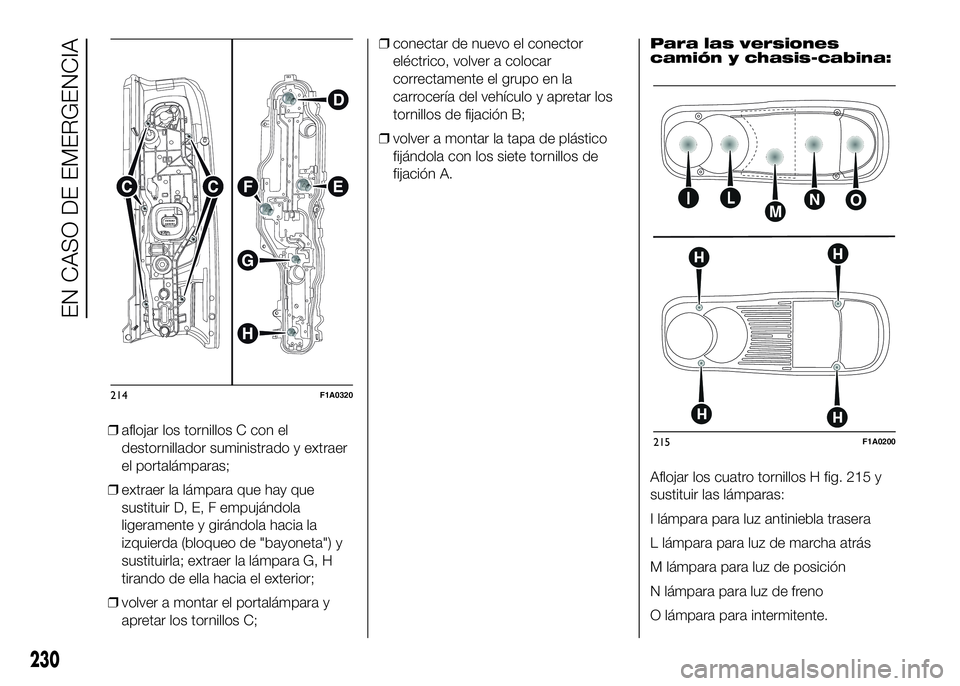

❒aflojar los tornillos C con el
destornillador suministrado y extraer
el portalámparas;
❒extraer la lámpara que hay que
sustituir D, E, F empujándola
ligeramente y girándola hacia la
izquierda (bloqueo de "bayoneta") y
sustituirla; extraer la lámpara G, H
tirando de ella hacia el exterior;
❒volver a montar el portalámpara y
apretar los tornillos C;❒conectar de nuevo el conector
eléctrico, volver a colocar
correctamente el grupo en la
carrocería del vehículo y apretar los
tornillos de fijación B;
❒volver a montar la tapa de plástico
fijándola con los siete tornillos de
fijación A.Para las versiones
camión y chasis-cabina:
Aflojar los cuatro tornillos H fig. 215 y
sustituir las lámparas:
I lámpara para luz antiniebla trasera
L lámpara para luz de marcha atrás
M lámpara para luz de posición
N lámpara para luz de freno
O lámpara para intermitente.
214F1A0320
215F1A0200
230
EN CASO DE EMERGENCIA

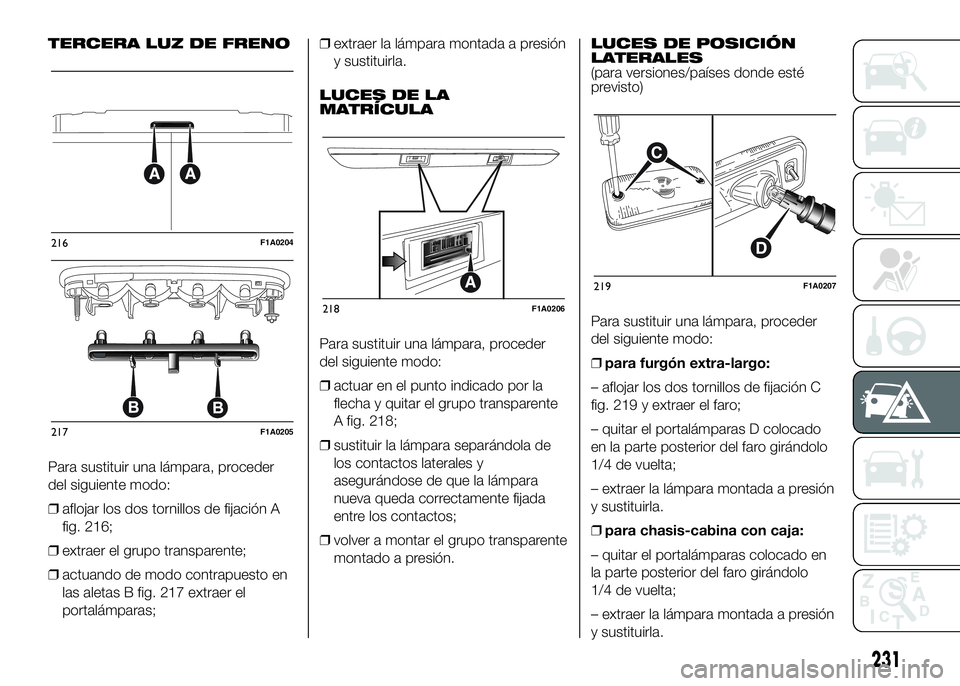

TERCERA LUZ DE FRENO
Para sustituir una lámpara, proceder
del siguiente modo:
❒aflojar los dos tornillos de fijación A
fig. 216;
❒extraer el grupo transparente;
❒actuando de modo contrapuesto en
las aletas B fig. 217 extraer el
portalámparas;❒extraer la lámpara montada a presión
y sustituirla.
LUCES DE LA
MATRÍCULA
Para sustituir una lámpara, proceder
del siguiente modo:
❒actuar en el punto indicado por la
flecha y quitar el grupo transparente
A fig. 218;
❒sustituir la lámpara separándola de
los contactos laterales y
asegurándose de que la lámpara
nueva queda correctamente fijada
entre los contactos;
❒volver a montar el grupo transparente
montado a presión.LUCES DE POSICIÓN
LATERALES
(para versiones/países donde esté
previsto)
Para sustituir una lámpara, proceder
del siguiente modo:
❒para furgón extra-largo:
– aflojar los dos tornillos de fijación C
fig. 219 y extraer el faro;
– quitar el portalámparas D colocado
en la parte posterior del faro girándolo
1/4 de vuelta;
– extraer la lámpara montada a presión
y sustituirla.
❒para chasis-cabina con caja:
– quitar el portalámparas colocado en
la parte posterior del faro girándolo
1/4 de vuelta;
– extraer la lámpara montada a presión
y sustituirla.
216F1A0204
217F1A0205
218F1A0206
219F1A0207
231

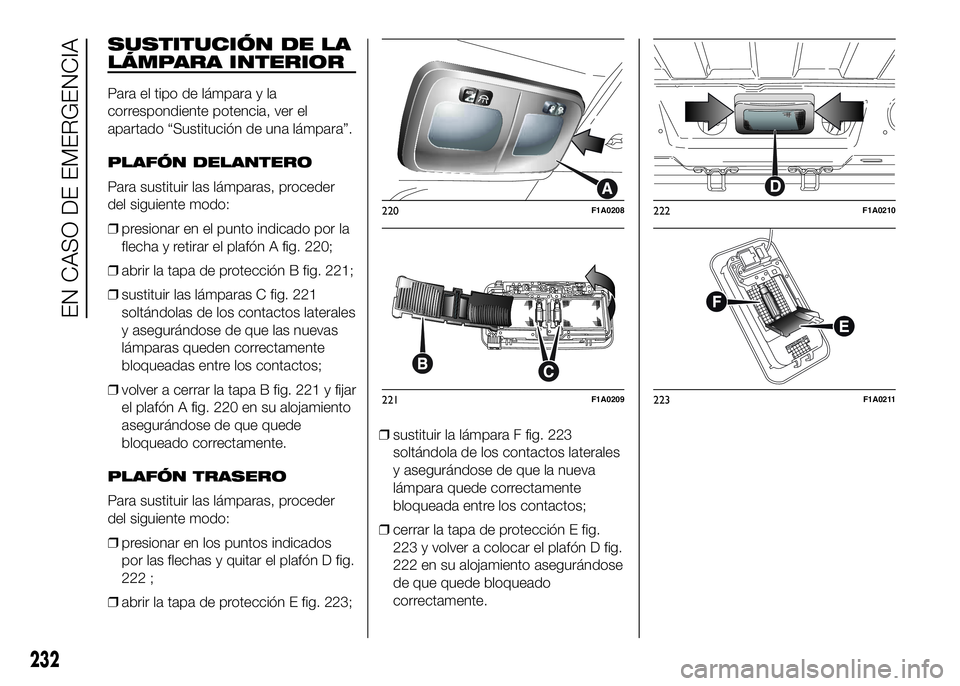

SUSTITUCIÓN DE LA
LÁMPARA INTERIOR
Para el tipo de lámpara y la
correspondiente potencia, ver el
apartado “Sustitución de una lámpara”.
PLAFÓN DELANTERO
Para sustituir las lámparas, proceder
del siguiente modo:
❒presionar en el punto indicado por la
flecha y retirar el plafón A fig. 220;
❒abrir la tapa de protección B fig. 221;
❒sustituir las lámparas C fig. 221
soltándolas de los contactos laterales
y asegurándose de que las nuevas
lámparas queden correctamente
bloqueadas entre los contactos;
❒volver a cerrar la tapa B fig. 221 y fijar
el plafón A fig. 220 en su alojamiento
asegurándose de que quede
bloqueado correctamente.
PLAFÓN TRASERO
Para sustituir las lámparas, proceder
del siguiente modo:
❒presionar en los puntos indicados
por las flechas y quitar el plafón D fig.
222 ;
❒abrir la tapa de protección E fig. 223;❒sustituir la lámpara F fig. 223
soltándola de los contactos laterales
y asegurándose de que la nueva
lámpara quede correctamente
bloqueada entre los contactos;
❒cerrar la tapa de protección E fig.
223 y volver a colocar el plafón D fig.
222 en su alojamiento asegurándose
de que quede bloqueado
correctamente.
220F1A0208
221F1A0209
222F1A0210
223F1A0211
232
EN CASO DE EMERGENCIA

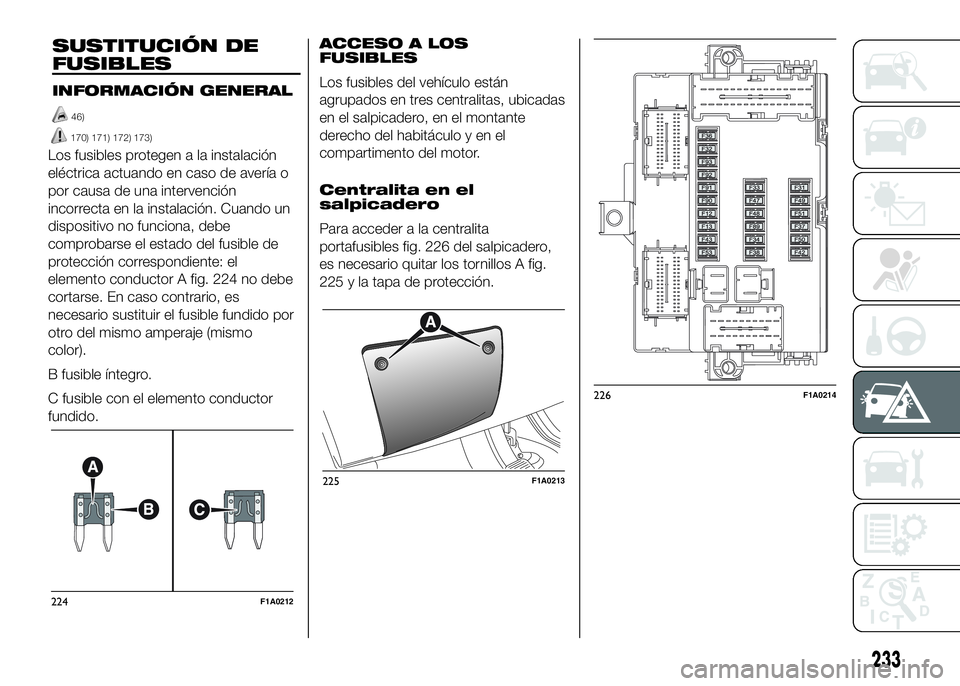

Los fusibles protegen a la instalación
eléctrica actuando en caso de avería o
por causa de una intervención
incorrecta en la instalación. Cuando un
dispositivo no funciona, debe
comprobarse el estado del fusible de
protección correspondiente: el
elemento conductor A fig. 224 no debe
cortarse. En caso contrario, es
necesario sustituir el fusible fundido por
otro del mismo amperaje (mismo
color).
B fusible íntegro.
C fusible con el elemento conductor
fundido.ACCESO A LOS
FUSIBLES
Los fusibles del vehículo están
agrupados en tres centralitas, ubicadas
en el salpicadero, en el montante
derecho del habitáculo y en el
compartimento del motor.
Centralita en el
salpicadero
Para acceder a la centralita
portafusibles fig. 226 del salpicadero,
es necesario quitar los tornillos A fig.
225 y la tapa de protección.
224F1A0212
225F1A0213
226F1A0214
233
SUSTITUCIÓN DE
FUSIBLES
INFORMACIÓN GENERAL
46)
170) 171) 172) 173)

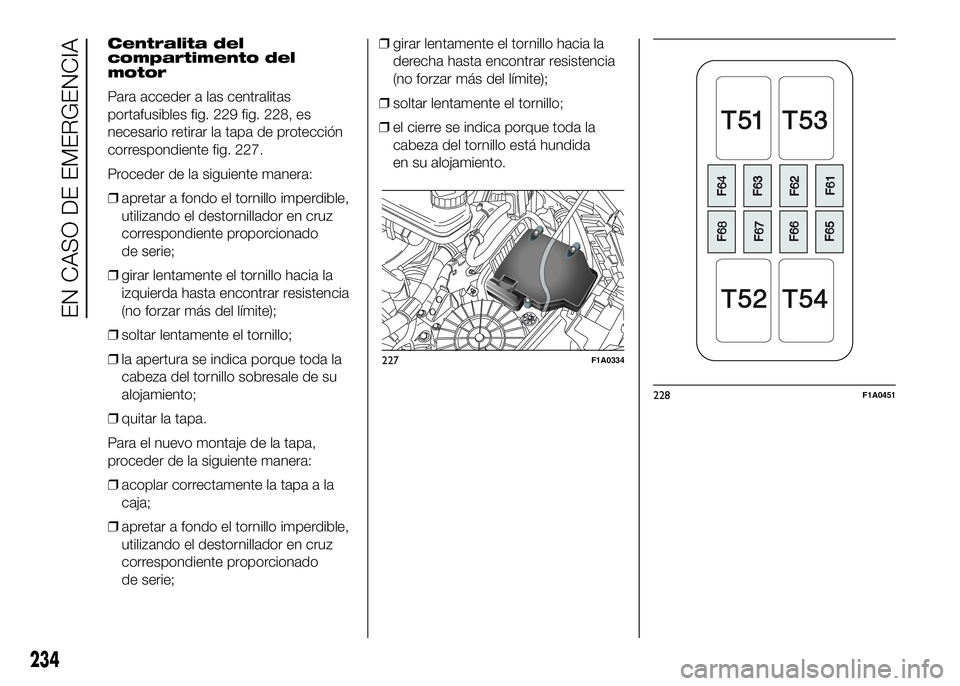

Centralita del
compartimento del
motor
Para acceder a las centralitas
portafusibles fig. 229 fig. 228, es
necesario retirar la tapa de protección
correspondiente fig. 227.
Proceder de la siguiente manera:
❒apretar a fondo el tornillo imperdible,
utilizando el destornillador en cruz
correspondiente proporcionado
de serie;
❒girar lentamente el tornillo hacia la
izquierda hasta encontrar resistencia
(no forzar más del límite);
❒soltar lentamente el tornillo;
❒la apertura se indica porque toda la
cabeza del tornillo sobresale de su
alojamiento;
❒quitar la tapa.
Para el nuevo montaje de la tapa,
proceder de la siguiente manera:
❒acoplar correctamente la tapa a la
caja;
❒apretar a fondo el tornillo imperdible,
utilizando el destornillador en cruz
correspondiente proporcionado
de serie;❒girar lentamente el tornillo hacia la
derecha hasta encontrar resistencia
(no forzar más del límite);
❒soltar lentamente el tornillo;
❒el cierre se indica porque toda la
cabeza del tornillo está hundida
en su alojamiento.
227F1A0334
228F1A0451
234
EN CASO DE EMERGENCIA

Centralita opcional en el montante
central derecho
(para versiones/países donde esté
previsto)
Para acceder a la centralita
portafusibles fig. 231, quitar la tapa de
protección correspondiente fig. 230.
ADVERTENCIA
46) No sustituir un fusible averiado
por alambres u otro material de
recuperación.
ADVERTENCIA
170) No sustituir un fusible por otro
cuyo amperaje sea superior:
PELIGRO DE INCENDIO. Si
interviene un fusible general de
protección (MEGA-FUSE,
MIDI-FUSE), acudir a la Red de
asistencia Fiat.
171) Antes de sustituir un fusible,
asegurarse de haber extraído la
llave del dispositivo de arranque y
de haber apagado y/o desactivado
todos los dispositivos.
172) En caso de que el fusible
volviese a fundirse, acudir a la
Red de Asistencia Fiat.
229F1A0216
230F1A0217
231F1A0218
235

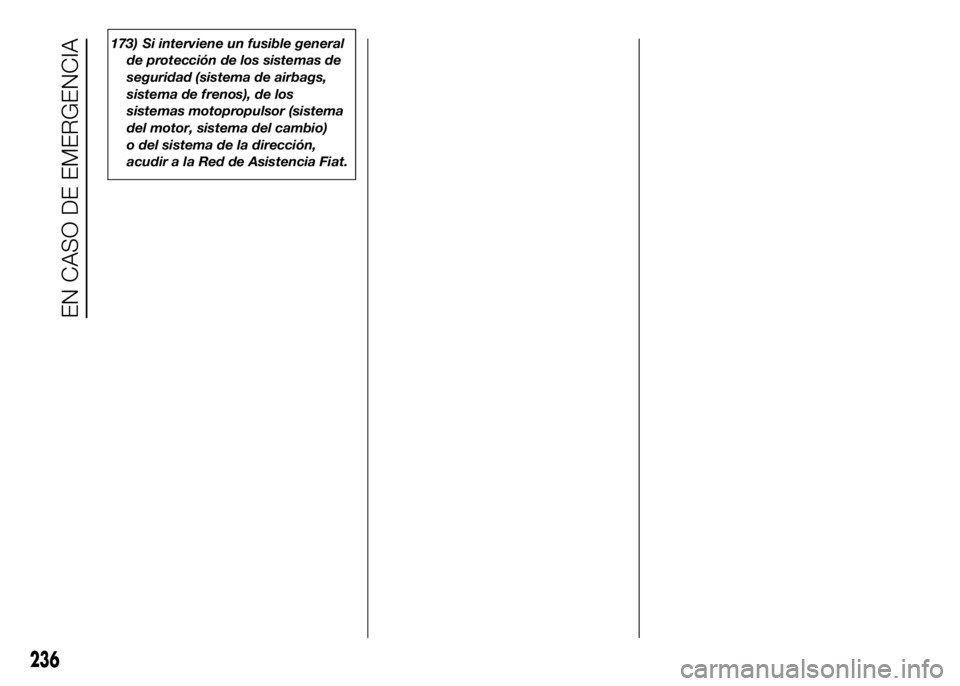

173) Si interviene un fusible general
de protección de los sistemas de
seguridad (sistema de airbags,
sistema de frenos), de los
sistemas motopropulsor (sistema
del motor, sistema del cambio)
o del sistema de la dirección,
acudir a la Red de Asistencia Fiat.
236
