2016 CITROEN DS5 HYBRID Instrukcja obsługi (in Polish)

247
DS5_pl_Chap09_verifications_ed02-2015

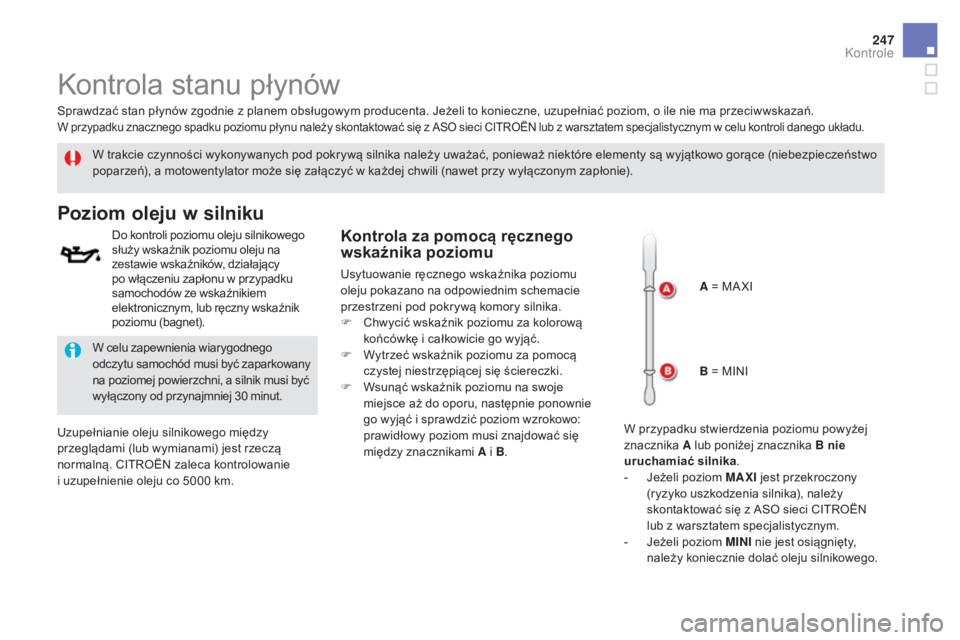

Kontrola stanu płynów
W trakcie czynności wykonywanych pod pokrywą silnika należy uważać, ponieważ niektóre elementy są wyjątkowo gorące (niebezpieczeństwo
poparzeń), a motowentylator może się załączyć w każdej chwili (nawet przy wyłączonym zapłonie).
Poziom oleju w silniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na
zestawie wskaźników, działający
po włączeniu zapłonu w
przypadku
samochodów ze wskaźnikiem
elektronicznym, lub ręczny wskaźnik
poziomu (bagnet).
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. CITROËN zaleca kontrolowanie
i

uzupełnienie oleju co 5000 km.
W celu zapewnienia wiarygodnego
odczytu samochód musi być zaparkowany
na poziomej powierzchni, a silnik musi być
wyłączony od przynajmniej 30
minut.
Sprawdzać stan płynów zgodnie z
planem obsługowym producenta. Jeżeli to konieczne, uzupełniać poziom, o ile nie ma przeciwwskazań.
W przypadku znacznego spadku poziomu płynu należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli danego układu.
Kontrola za pomocą ręcznego
wskaźnika poziomu
Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F

C
hwycić wskaźnik poziomu za kolorową
końcówkę i
całkowicie go wyjąć.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i
sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i
B. A = MA XI
B = MINI
W przypadku stwierdzenia poziomu powyżej
znacznika A lub poniżej znacznika B nie
uruchamiać silnika .
-

J
eżeli poziom MAXI jest przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
-

J
eżeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego.
Kontrole

DS5_pl_Chap09_verifications_ed02-2015
Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
Aby to sprawdzić, odkręcić korek
przy zimnym silniku. Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
o bsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.

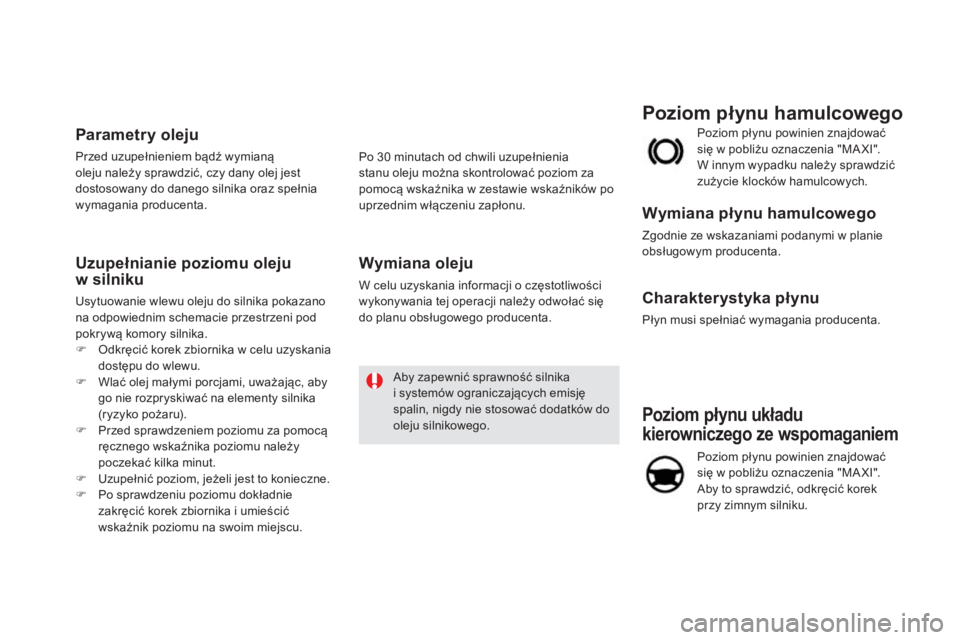

Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju
w s ilniku
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim schemacie przestrzeni pod
pokrywą komory silnika.
F

O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i
umieścić
wskaźnik poziomu na swoim miejscu. Po 30
minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom za
pomocą wskaźnika w zestawie wskaźników po
uprzednim włączeniu zapłonu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
w ykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika
i
systemów ograniczających emisję
spalin, nigdy nie stosować dodatków do
oleju silnikowego.

249
DS5_pl_Chap09_verifications_ed02-2015

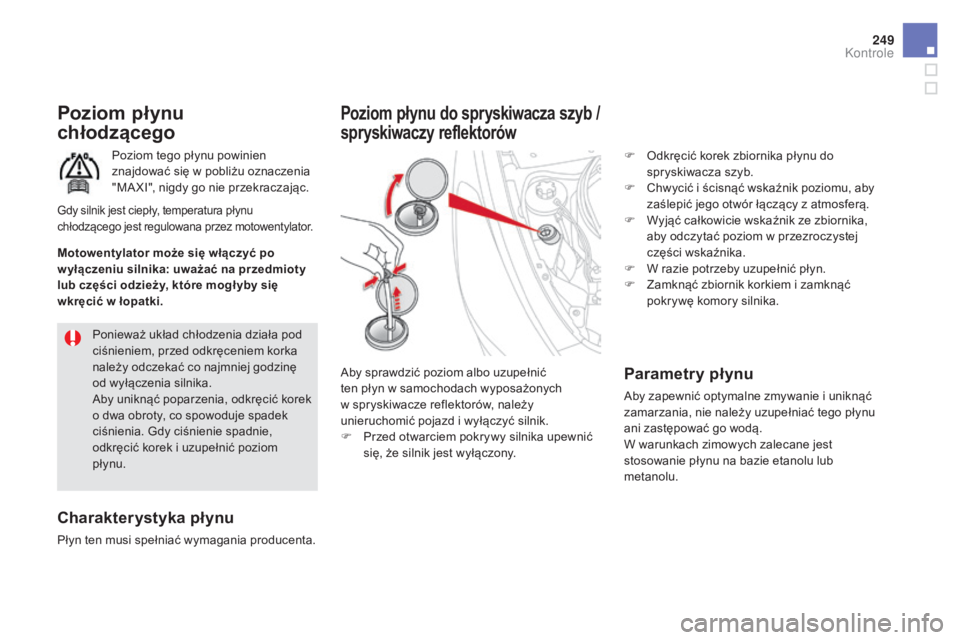

Poziom płynu
chłodzącego
Poziom tego płynu powinien
znajdować się w
pobliżu oznaczenia
"MA XI", nigdy go nie przekraczając.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta. Ponieważ układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka
należy odczekać co najmniej godzinę
od wyłączenia silnika.
Aby uniknąć poparzenia, odkręcić korek
o
dwa obroty, co spowoduje spadek
ciśnienia. Gdy ciśnienie spadnie,
odkręcić korek i uzupełnić poziom
płynu.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez motowentylator.
Motowentylator może się włączyć po
w yłączeniu silnika: uważać na przedmioty
lub części odzieży, które mogł yby się
wkręcić w
łopatki.
Parametry płynu
Aby zapewnić optymalne zmywanie i uniknąć
z amarzania, nie należy uzupełniać tego płynu
ani zastępować go wodą.
W warunkach zimowych zalecane jest
stosowanie płynu na bazie etanolu lub
metanolu.
Poziom płynu do spryskiwacza szyb /
spryskiwaczy reflektorów
Aby sprawdzić poziom albo uzupełnić
ten płyn w samochodach wyposażonych
w
spryskiwacze reflektorów, należy
unieruchomić pojazd i
wyłączyć silnik.
F

P
rzed otwarciem pokrywy silnika upewnić
się, że silnik jest wyłączony. F

O
dkręcić korek zbiornika płynu do
spryskiwacza szyb.
F
C
hwycić i ścisnąć wskaźnik poziomu, aby
zaślepić jego otwór łączący z atmosferą.
F
W
yjąć całkowicie wskaźnik ze zbiornika,
aby odczytać poziom w przezroczystej
części wskaźnika.
F
W r
azie potrzeby uzupełnić płyn.
F
Z
amknąć zbiornik korkiem i zamknąć
pokrywę komory silnika.
Kontrole

DS5_pl_Chap09_verifications_ed02-2015
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i
bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do pojemników
przeznaczonych do tego celu,
znajdujących się w
ASO sieci CITROËN
lub w
warsztacie specjalistycznym.
Zużyte oleje i p łyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Poziom dodatku do oleju
napędowego (diesel
z
f
iltrem cząstek stałych)
Minimalny poziom dodatku
sygnalizowany jest zapaleniem się
tej kontrolki, któremu towarzyszy
sygnał dźwiękowy oraz komunikat
na wyświetlaczu w
zestawie
wskaźników.

251
DS5_pl_Chap09_verifications_ed02-2015
Terminy wymiany tych elementów
znajdują się w planie obsługowym
producenta.
Filtr powietrza i f iltr kabiny
W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji
samochodu ( jazda miejska...) filtr y należy
w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Kontrole
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i
dokręcenie
klem.
Wersje wyposażone w
system
Stop & Start posiadają akumulator
ołowiowy 12
V o specjalnej technologii
i
par

ametrach.
Akumulator ten należy wymieniać
wyłącznie w
ASO sieci CITROËN lub
warsztacie specjalistycznym.
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z
planem obsługowym producenta i w zależności od silnika pojazdu.
Kontrolę można wykonać w ASO sieci CITROËN lub w warsztacie specjalistycznym.
Przed przystąpieniem do prac związanych
z

akumulatorem 12 V należy zapoznać się
z

odpowiednią rubryką, aby uzyskać informacje
dotyczące środków ostrożności.
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w
planie obsługowym
producenta.
Filtr oleju Filtr cząstek stałych (diesel)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
zapaleniem się na chwilę tej kontrolki
i
pojawieniem się komunikatu na
ekranie wielofunkcyjnym.
Gdy tylko warunki na drodze na to
pozwolą, wykonać regenerację filtra,
jadąc z
prędkością co najmniej 60 km/h
do momentu zgaśnięcia kontrolki.
Jeżeli kontrolka pozostaje zapalona, to
znaczy, że brakuje dodatku.
Więcej informacji na temat kontroli
poziomów płynów zawiera odpowiednia
rubryka.
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z
małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z

u
kładu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Kontrole

DS5_pl_Chap09_verifications_ed02-2015

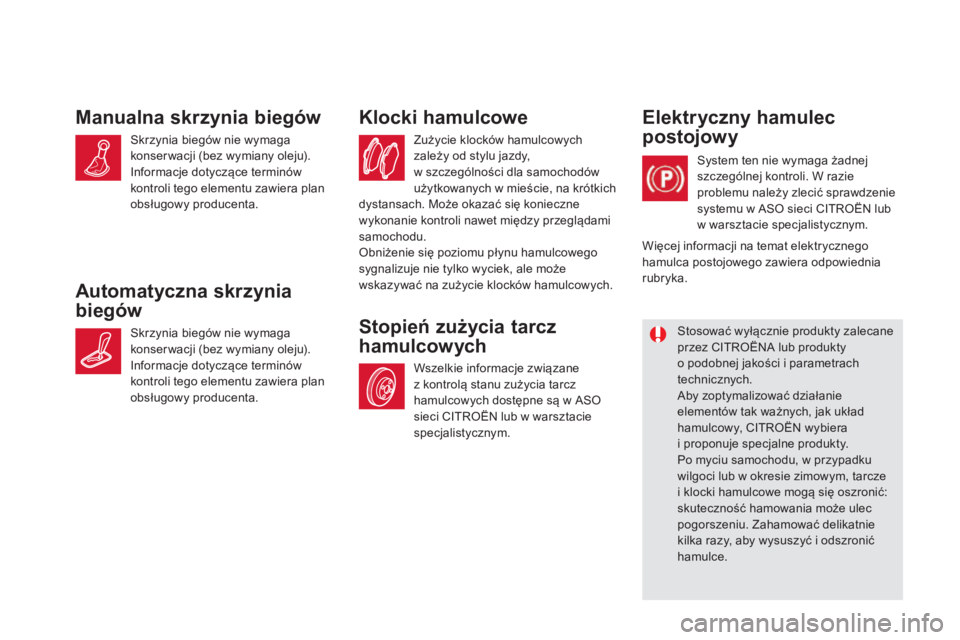

Zużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności dla samochodów
użytkowanych w
mieście, na krótkich
dystansach. Może okazać się konieczne
wykonanie kontroli nawet między przeglądami
samochodu.
Obniżenie się poziomu płynu hamulcowego
sygnalizuje nie tylko wyciek, ale może
wskazywać na zużycie klocków hamulcowych.
Klocki hamulcowe
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
Stopień zużycia tarcz
hamulcowych Elektryczny hamulec
postojowy
System ten nie wymaga żadnej
szczególnej kontroli. W
razie
problemu należy zlecić sprawdzenie
systemu w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Stosować wyłącznie produkty zalecane
przez CITROËNA lub produkty
o

podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, CITROËN wybiera
i

proponuje specjalne produkty.
Po myciu samochodu, w
przypadku
wilgoci lub w
okresie zimowym, tarcze
i

klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i
odszronić
hamulce.
Więcej informacji na temat elektrycznego
hamulca postojowego zawiera odpowiednia
rubryka.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.

253
DS5_pl_Chap09_verifications_ed02-2015

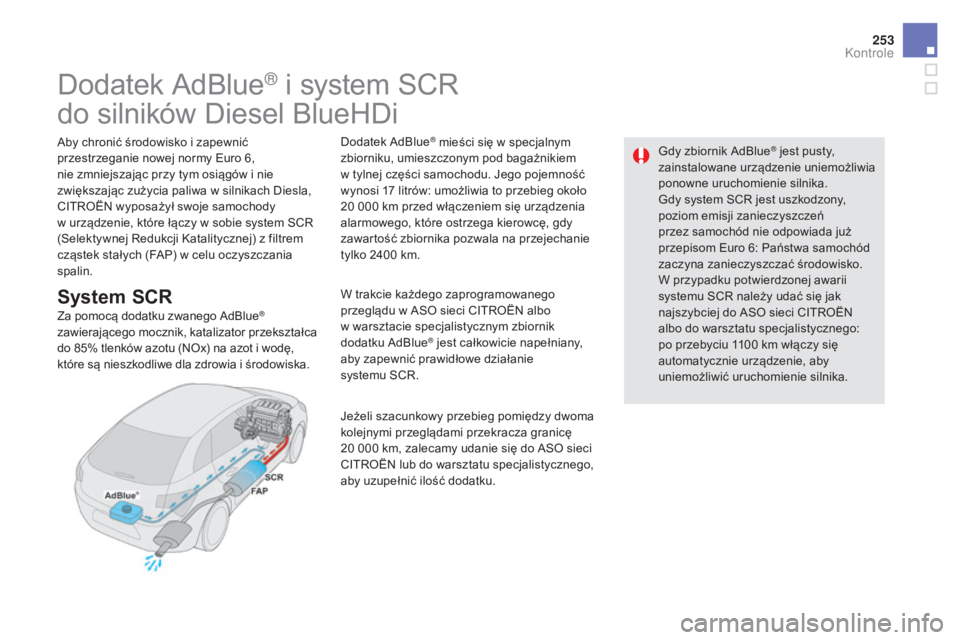

Dodatek AdBlue® i system SCR
d
o silników Diesel BlueHDi
Aby chronić środowisko i zapewnić
p rzestrzeganie nowej normy Euro 6,
nie zmniejszając przy tym osiągów i
nie
zwiększając zużycia paliwa w
silnikach Diesla,
CITROËN wyposażył swoje samochody
w
urządzenie, które łączy w sobie system SCR
(Selektywnej Redukcji Katalitycznej) z
filtrem
cząstek stałych (FAP) w
celu oczyszczania
spalin.
System SCR
Za pomocą dodatku zwanego AdBlue®
zawierającego mocznik, katalizator przekształca
do 85% tlenków azotu (NOx) na azot i

wodę,
które są nieszkodliwe dla zdrowia i

środowiska. Dodatek AdBlue
® mieści się w specjalnym
z
biorniku, umieszczonym pod bagażnikiem
w

tylnej części samochodu. Jego pojemność
wynosi 17

litrów: umożliwia to przebieg około
20

000

km przed włączeniem się urządzenia
alarmowego, które ostrzega kierowcę, gdy
zawartość zbiornika pozwala na przejechanie
tylko 2400

km.
W trakcie każdego zaprogramowanego
przeglądu w

ASO sieci CITROËN albo
w

warsztacie specjalistycznym zbiornik
dodatku AdBlue
® jest całkowicie napełniany,
aby zapewnić prawidłowe działanie
systemu

SCR.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglądami przekracza granicę
20

000

km, zalecamy udanie się do ASO sieci
CITROËN lub do warsztatu specjalistycznego,
aby uzupełnić ilość dodatku. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń
przez samochód nie odpowiada już
przepisom Euro 6: Państwa samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej awarii
systemu SCR należy udać się jak
najszybciej do ASO sieci CITROËN
albo do warsztatu specjalistycznego:
po przebyciu 1100

km włączy się
automatycznie urządzenie, aby
uniemożliwić uruchomienie silnika.
Kontrole

DS5_pl_Chap09_verifications_ed02-2015

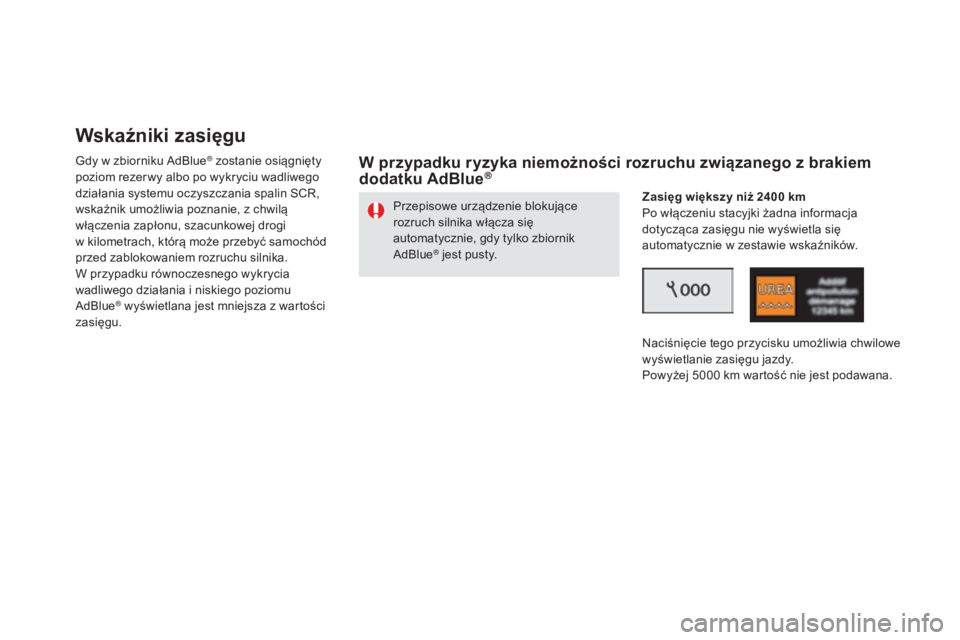

Wskaźniki zasięgu
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR,
wskaźnik umożliwia poznanie, z
chwilą
włączenia zapłonu, szacunkowej drogi
w

kilometrach, którą może przebyć samochód
przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i

niskiego poziomu
AdBlue
® wyświetlana jest mniejsza z wartości
z
asięgu.
W przypadku ryzyka niemożności rozruchu związanego z brakiem
d odatku AdBlue®
Przepisowe urządzenie blokujące
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty. Zasięg większy niż 2400 km
Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Naciśnięcie tego przycisku umożliwia chwilowe
wyświetlanie zasięgu jazdy.
Powyżej 5000
km wartość nie jest podawana.
