2016 CITROEN DS5 HYBRID Instrukcja obsługi (in Polish)

167
DS5_pl_Chap06_securite-enfants_ed02-2015

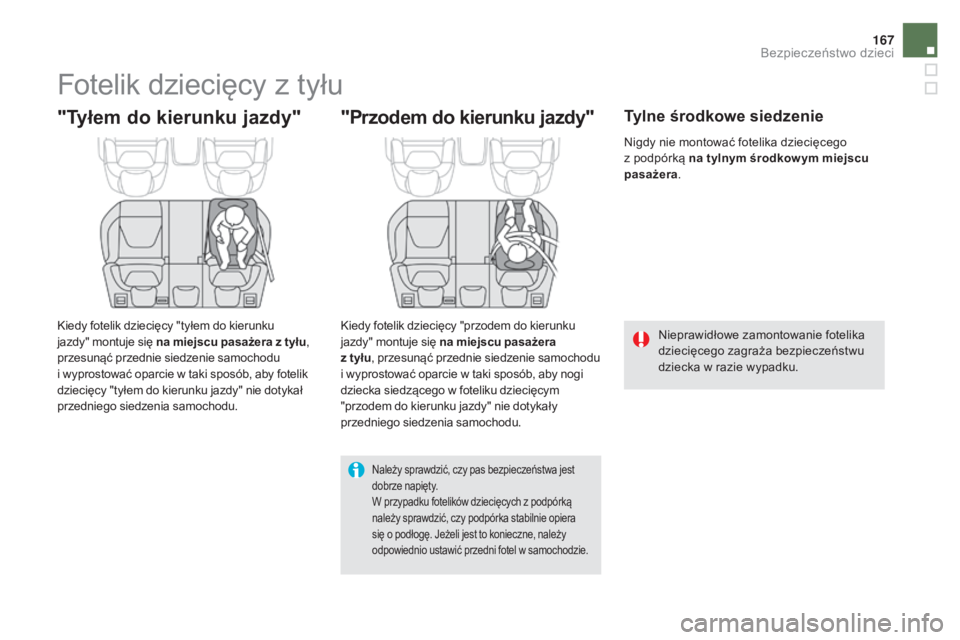

Fotelik dziecięcy z tyłu
"Tyłem do kierunku jazdy"
Kiedy fotelik dziecięcy "tyłem do kierunku
jazdy" montuje się na miejscu pasażera z tyłu,
przesunąć przednie siedzenie samochodu
i
wyprostować oparcie w taki sposób, aby fotelik
dziecięcy "tyłem do kierunku jazdy" nie dotykał
przedniego siedzenia samochodu.
"Przodem do kierunku jazdy"
Kiedy fotelik dziecięcy "przodem do kierunku
jazdy" montuje się na miejscu pasażera
z
tyłu , przesunąć przednie siedzenie samochodu
i
wyprostować oparcie w taki sposób, aby nogi
dziecka siedzącego w
foteliku dziecięcym
"przodem do kierunku jazdy" nie dotykały
przedniego siedzenia samochodu.
Tylne środkowe siedzenie
Należy sprawdzić, czy pas bezpieczeństwa jest
dobrze napięty.
W przypadku fotelików dziecięcych z
podpórką
należy sprawdzić, czy podpórka stabilnie opiera
się o
podłogę. Jeżeli jest to konieczne, należy
odpowiednio ustawić przedni fotel w
samochodzie.
Nigdy nie montować fotelika dziecięcego
z podpórką na tylnym środkow ym miejscu
pasażera.
Nieprawidłowe zamontowanie fotelika
dziecięcego zagraża bezpieczeństwu
dziecka w
razie wypadku.
Bezpieczeństwo dzieci

DS5_pl_Chap06_securite-enfants_ed02-2015
Grupa 0+: od urodzenia do 13 kg
L1
"

RÖMER Baby-Safe Plus"
Instaluje się tyłem do kierunku jazdy.
Grupy 2
i 3: od 15 do 36 kg
L4

"

KLIPPAN Optima"
Od 22
kg (około 6 lat) tylko podstawka podwyższająca.L5

"

RÖMER KIDFIX"
Może być mocowany za pomocą zaczepów ISOFIX pojazdu. Dziecko jest przytrzymywane pasem bezpieczeństwa.

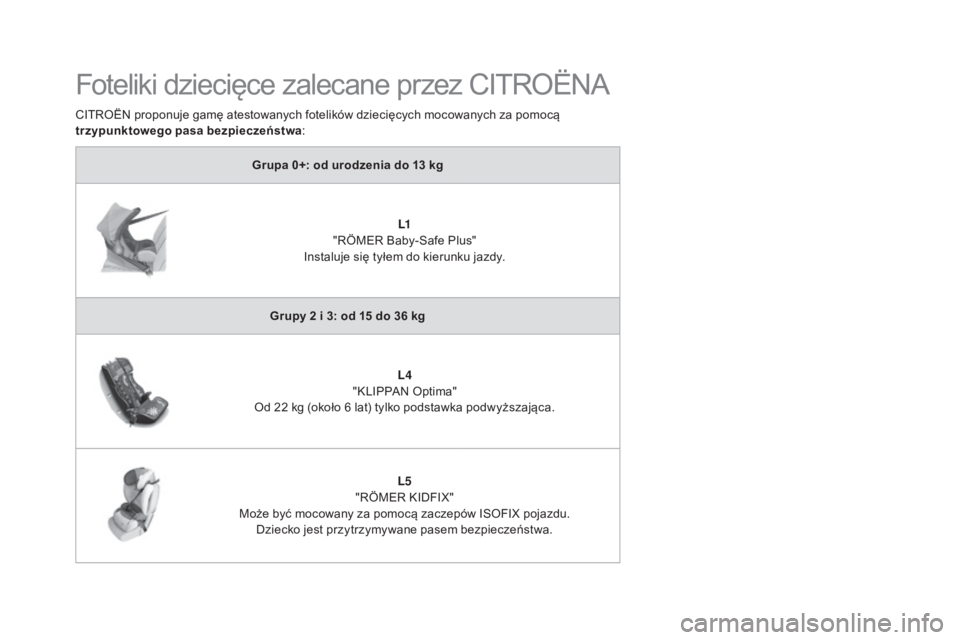

Foteliki dziecięce zalecane przez CITROËNA
CITROËN proponuje gamę atestowanych fotelików dziecięcych mocowanych za pomocą
trzypunktowego pasa bezpieczeństwa:

169
DS5_pl_Chap06_securite-enfants_ed02-2015

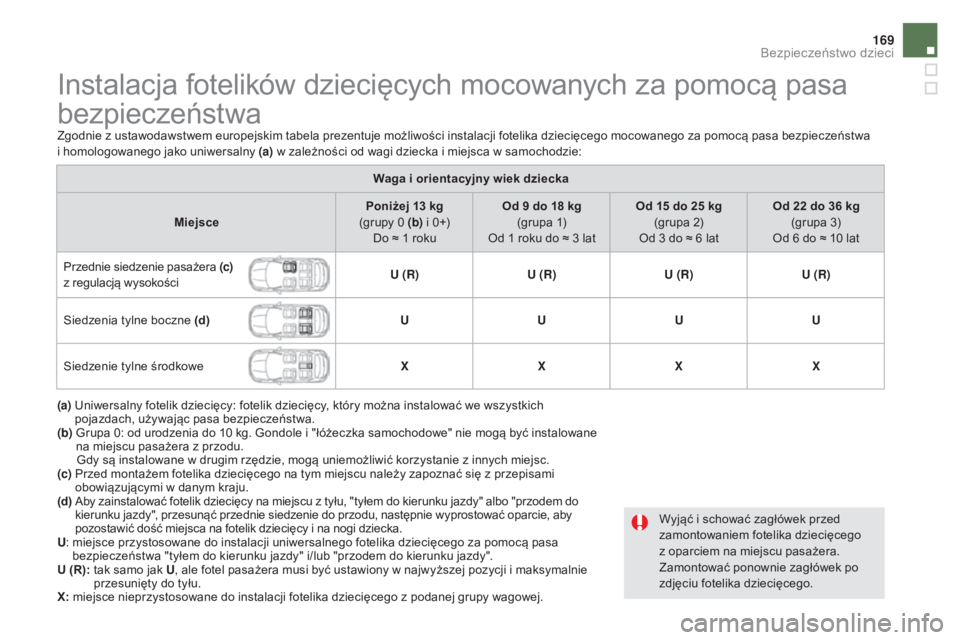

Instalacja fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa
Zgodnie z ustawodawstwem europejskim tabela prezentuje możliwości instalacji fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa
i homologowanego jako uniwersalny (a) w
zależności od wagi dziecka i miejsca w samochodzie:
Waga i
orientacyjny wiek dziecka
Miejsce Poniżej 13
kg
(grupy 0
(b) i
0+)
Do ≈ 1
rokuOd 9
do 18 kg
(grupa 1)
Od 1
roku do ≈ 3 latOd 15
do 25 kg
(grupa 2)
Od 3
do ≈ 6 latOd 22
do 36 kg
(grupa 3)
Od 6
do ≈ 10 lat
Przednie siedzenie pasażera (c)
z regulacją wysokości U (R)
U (R)U (R)U (R)
Siedzenia tylne boczne (d) UUUU
Siedzenie tylne środkowe XXXX
( a)

U
niwersalny fotelik dziecięcy: fotelik dziecięcy, który można instalować we wszystkich
pojazdach, używając pasa bezpieczeństwa.
(b)

G
rupa 0: od urodzenia do 10 kg. Gondole i "łóżeczka samochodowe" nie mogą być instalowane
na miejscu pasażera z
przodu.
G

dy są instalowane w drugim rzędzie, mogą uniemożliwić korzystanie z innych miejsc.
(c)

P
rzed montażem fotelika dziecięcego na tym miejscu należy zapoznać się z przepisami
obowiązującymi w
danym kraju.
(d)

A
by zainstalować fotelik dziecięcy na miejscu z tyłu, "tyłem do kierunku jazdy" albo "przodem do
kierunku jazdy", przesunąć przednie siedzenie do przodu, następnie wyprostować oparcie, aby
pozostawić dość miejsca na fotelik dziecięcy i
na nogi dziecka.
U :

m
iejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego za pomocą pasa
bezpieczeństwa "tyłem do kierunku jazdy" i/lub "przodem do kierunku jazdy".
U (R):

t
ak samo jak U , ale fotel pasażera musi być ustawiony w
najwyższej pozycji i maksymalnie
przesunięty do tyłu.
X: miejsce nieprzystosowane do instalacji fotelika dziecięcego z
podanej grupy wagowej.Wyjąć i
schować zagłówek przed
zamontowaniem fotelika dziecięcego
z
oparciem na miejscu pasażera.
Zamontować ponownie zagłówek po
zdjęciu fotelika dziecięcego.
Bezpieczeństwo dzieci

DS5_pl_Chap06_securite-enfants_ed02-2015

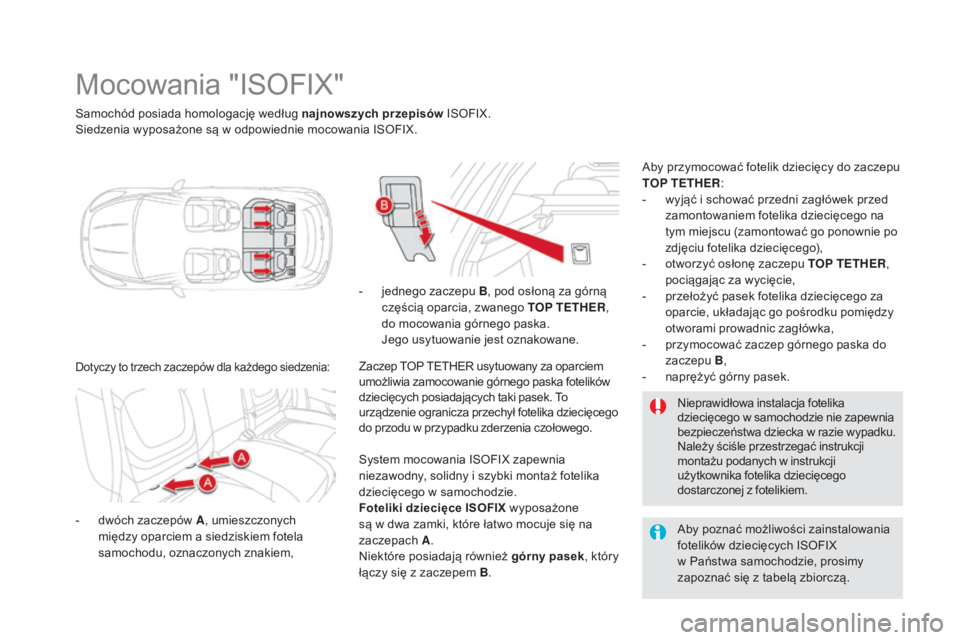

Samochód posiada homologację według najnowszych przepisów ISOFIX.
Siedzenia wyposażone są w odpowiednie mocowania ISOFIX.
Mocowania "ISOFIX"
- dwóch zaczepów A, umieszczonych
między oparciem a siedziskiem fotela
samochodu, oznaczonych znakiem, System mocowania ISOFIX zapewnia
niezawodny, solidny i
szybki montaż fotelika
dziecięcego w samochodzie.
Foteliki dziecięce ISOFIX wyposażone
są w dwa zamki, które łatwo mocuje się na
zaczepach A.
Niektóre posiadają również górny pasek , który
łączy się z
zaczepem B. Nieprawidłowa instalacja fotelika
dziecięcego w
samochodzie nie zapewnia
bezpieczeństwa dziecka w razie wypadku.
Należy ściśle przestrzegać instrukcji
montażu podanych w instrukcji
użytkownika fotelika dziecięcego
dostarczonej z fotelikiem.
-
j
ednego zaczepu B
, pod osłoną za górną
częścią oparcia, zwanego TOP TETHER ,
do mocowania górnego paska.
J
ego usytuowanie jest oznakowane.
Aby przymocować fotelik dziecięcy do zaczepu
TOP TETHER
:
-
w
yjąć i schować przedni zagłówek przed
zamontowaniem fotelika dziecięcego na
tym miejscu (zamontować go ponownie po
zdjęciu fotelika dziecięcego),
-
o
tworzyć osłonę zaczepu TOP TETHER
,
pociągając za wycięcie,
-
p
rzełożyć pasek fotelika dziecięcego za
oparcie, układając go pośrodku pomiędzy
otworami prowadnic zagłówka,
-
p
rzymocować zaczep górnego paska do
zaczepu B ,
-
n
aprężyć górny pasek.
Dotyczy to trzech zaczepów dla każdego siedzenia:Zaczep TOP TETHER usytuowany za oparciem
umożliwia zamocowanie górnego paska fotelików
dziecięcych posiadających taki pasek. To
urządzenie ogranicza przechył fotelika dziecięcego
do przodu w
przypadku zderzenia czołowego.
Aby poznać możliwości zainstalowania
fotelików dziecięcych ISOFIX
w
Państwa samochodzie, prosimy
zapoznać się z
tabelą zbiorczą.

171
DS5_pl_Chap06_securite-enfants_ed02-2015

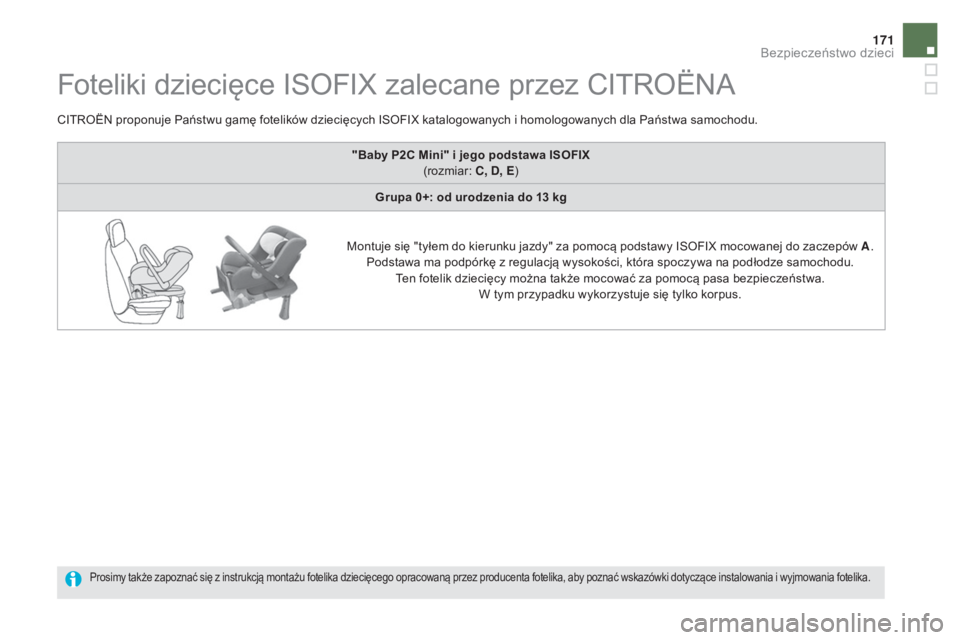

Foteliki dziecięce ISOFIX zalecane przez CITROËNA
CITROËN proponuje Państwu gamę fotelików dziecięcych ISOFIX katalogowanych i homologowanych dla Państwa samochodu.
Prosimy także zapoznać się z instrukcją montażu fotelika dziecięcego opracowaną przez producenta fotelika, aby poznać wskazówki dotyczące instalowania i wyjmowania fotelika.
"Baby P2C Mini" i jego podstawa ISOFIX
( rozmiar: C, D, E)
Grupa 0+: od urodzenia do 13
kg
Montuje się "tyłem do kierunku jazdy" za pomocą podstawy ISOFIX mocowanej do zaczepów A .
Podstawa ma podpórkę z
regulacją wysokości, która spoczywa na podłodze samochodu.
Ten fotelik dziecięcy można także mocować za pomocą pasa bezpieczeństwa. W tym przypadku wykorzystuje się tylko korpus.
Bezpieczeństwo dzieci

DS5_pl_Chap06_securite-enfants_ed02-2015

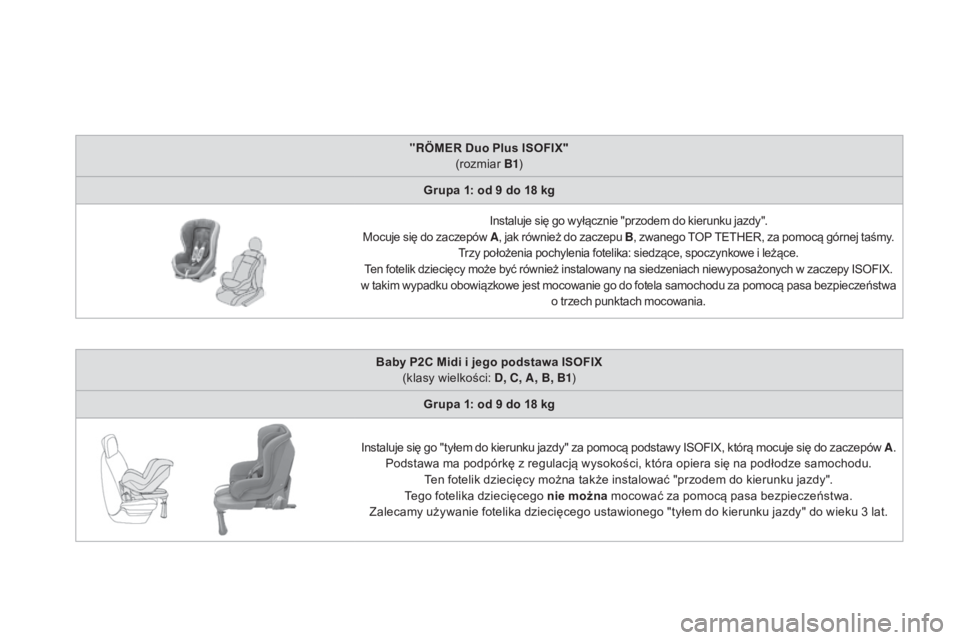

"RÖMER Duo Plus ISOFIX"
(rozmiar B1)
Grupa 1: od 9
do 18 kg
Instaluje się go wyłącznie "przodem do kierunku jazdy".
Mocuje się do zaczepów A , jak również do zaczepu B, zwanego TOP TETHER, za pomocą górnej taśmy.
Trzy położenia pochylenia fotelika: siedzące, spoczynkowe i
leżące.
Ten fotelik dziecięcy może być również instalowany na siedzeniach niewyposażonych w
zaczepy ISOFIX.
w


takim wypadku obowiązkowe jest mocowanie go do fotela samochodu za pomocą pasa bezpieczeństwa o
trzech punktach mocowania.
Baby P2C Midi i jego podstawa ISOFIX
( klasy wielkości: D, C, A, B, B1 )
Grupa 1: od 9
do 18 kg
Instaluje się go "tyłem do kierunku jazdy" za pomocą podstawy ISOFIX, którą mocuje się do zaczepów A .
Podstawa ma podpórkę z
regulacją wysokości, która opiera się na podłodze samochodu.
Ten fotelik dziecięcy można także instalować "przodem do kierunku jazdy".
Tego fotelika dziecięcego nie można mocować za pomocą pasa bezpieczeństwa.
Zalecamy używanie fotelika dziecięcego ustawionego "tyłem do kierunku jazdy" do wieku 3
lat.

173
DS5_pl_Chap06_securite-enfants_ed02-2015
Tabela podsumowująca instalację fotelików dziecięcych
ISOFIX
Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie, na
s iedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i
półuniwersalnych fotelików dziecięcych ISOFIX, klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą między A a G,
jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10
kg
(grupa 0) Do około
6
miesiącaPoniżej 10
kg
(grupa 0)
Poniżej 13
kg
(grupa 0+)
Do około 1
rokuOd 9
do 18 kg (grupa 1)
Od 1
roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola*"tyłem do kierunku jazdy"
"tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa rozmiaru ISOFIX FG C D E C D A B B1
Przedni fotel pasażera X
Miejsca tylne boczne IL- SU** IL- SU IL- SU IUF

IL- SU
Miejsce tylne środkowe X
*

G
ondole i łóżeczka "auto" nie mogą być instalowane na miejscu pasażera z przodu.
**

G
ondola ISOFIX, przymocowana do dolnych mocowań miejsca ISOFIX, zajmuje wszystkie miejsca na tylnej kanapie.
Bezpieczeństwo dzieci

DS5_pl_Chap06_securite-enfants_ed02-2015
I UF: siedzenie dostosowane do instalacji
fotelików dziecięcych I sofix Uniwersalnych
( F ) "Przodem do kierunku jazdy"
mocowanych za pomocą górnego pasa do
górnego zaczepu siedzeń ISOFIX.
IL- SU:
s

iedzenie dostosowane do instalacji
fotelika dziecięcego I sofix
( S ) Pół-( U)niwersalnego:
-

"
tyłem do kierunku jazdy" wyposażonego
w
górny pas lub w podpórkę,
-

"
przodem do kierunku jazdy"
wyposażonego w
p

odpórkę,
-

g
ondoli wyposażonej w górny pasek lub
podpórkę.
Aby przymocować górny pas, należy zapoznać
się z
informacjami w rubryce "Mocowania
Isof i x ". Wyjąć i
schować zagłówek przed
zamontowaniem fotelika dziecięcego
z
oparciem na miejscu pasażera.
Zamontować ponownie zagłówek po
zdjęciu fotelika dziecięcego.
X:
m iejsce nieprzystosowane do instalacji
fotelika dziecięcego lub gondoli dla
określonej grupy wagowej.
