2016 CITROEN DS5 HYBRID Instrukcja obsługi (in Polish)

183
DS5_pl_Chap07_securite_ed02-2015
Inteligentny system kontroli
trakcji ("Snow motion")Działanie
System zapobiegający blokadzie
kół (ABS) i
elektroniczny
rozdzielacz hamowania (REF)
W przypadku hamowania awar yjnego
wcisnąć bardzo mocno pedał hamulca, nie
zmniejszaj ąc nawet na chwilę sił y nacisku.
W przypadku wymiany kół (opon i felg)
z wrócić uwagę, aby posiadały one
homologację zgodną z
pojazdem.
Normalne działanie układu ABS
objawia się lekkimi drganiami pedału
hamulca.
Zapalenie się tej kontrolki
i

towarzyszący temu sygnał
dźwiękowy oraz informacja tekstowa
oznaczają nieprawidłowe działanie
systemu ABS, co może spowodować
utratę kontroli nad pojazdem
w

momencie hamowania.
Zapalenie się tej kontrolki, sprzężonej
z kontrolką STOP , oraz towarzyszący temu
sygnał dźwiękowy, a także informacja
tekstowa oznaczają nieprawidłowe działanie
elektronicznego rozdzielacza siły hamowania
(REF), co może być przyczyną utraty kontroli
nad pojazdem w
momencie hamowania.
Na drogach o słabej przyczepności
z alecane jest używanie opon
zimowych.
W zależności od wersji pojazd wyposażony
jest w

układ wspomagający jazdę po śniegu:
inteligentny system kontroli trakcji .
Ta funkcja wykrywa warunki słabej przyczepności,
które mogą utrudniać ruszanie z miejsca oraz
jazdę samochodem po świeżym, głębokim śniegu
lub po ubitym śniegu.
W tych sytuacjach inteligentny system
kontroli trakcji reguluje poślizg przednich kół
w

celu zapewnienia optymalnej przyczepności
i

zachowania żądanego toru jazdy samochodu.
Należy koniecznie zatrzymać pojazd.
W obu przypadkach skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Bezpieczeństwo

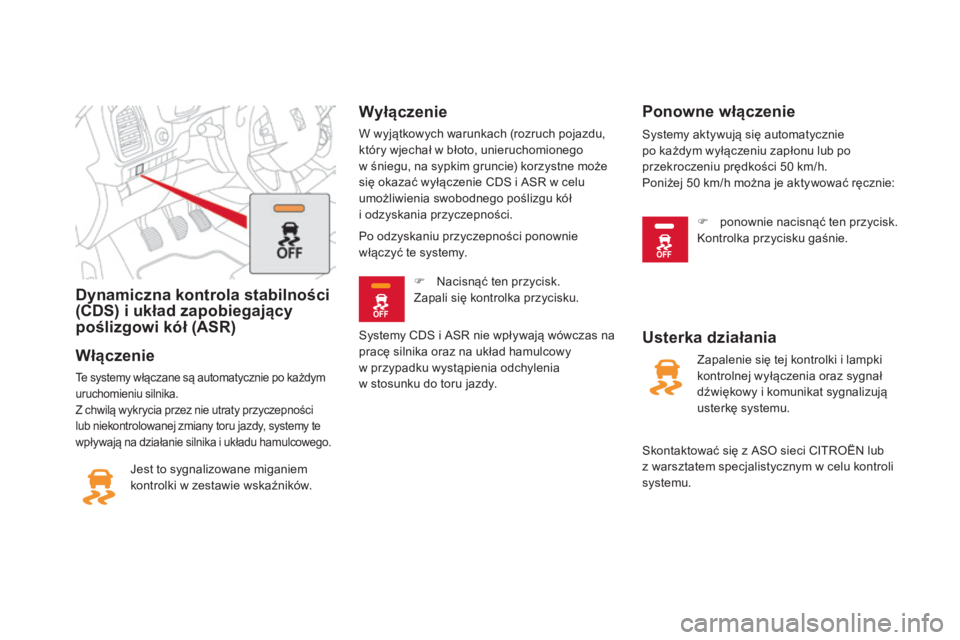

Dynamiczna kontrola stabilności
(CDS) i układ zapobiegający
poślizgowi kół (ASR)
Włączenie
Te systemy włączane są automatycznie po każdym
uruchomieniu silnika.
Z chwilą wykrycia przez nie utraty przyczepności
lub niekontrolowanej zmiany toru jazdy, systemy te
wpływają na działanie silnika i
układu hamulcowego.
Jest to sygnalizowane miganiem
kontrolki w zestawie wskaźników.
Wyłączenie
Usterka działania
Zapalenie się tej kontrolki i lampki
k ontrolnej wyłączenia oraz sygnał
dźwiękowy i
komunikat sygnalizują
usterkę systemu.
Ponowne włączenie
F Nacisnąć ten przycisk.
Zapali się kontrolka przycisku.
Systemy CDS i
ASR nie wpływają wówczas na
pracę silnika oraz na układ hamulcowy
w przypadku wystąpienia odchylenia
w

stosunku do toru jazdy. F

p
onownie nacisnąć ten przycisk.
Kontrolka przycisku gaśnie.
Po odzyskaniu przyczepności ponownie
włączyć te systemy.
Skontaktować się z ASO sieci CITROËN lub
z
warsztatem specjalistycznym w celu kontroli
systemu.
W wyjątkowych warunkach (rozruch pojazdu,
który wjechał w
błoto, unieruchomionego
w śniegu, na sypkim gruncie) korzystne może
się okazać wyłączenie CDS i ASR w celu
umożliwienia swobodnego poślizgu kół
i odzyskania przyczepności. Systemy aktywują się automatycznie
po każdym wyłączeniu zapłonu lub po
przekroczeniu prędkości 50 km/h.
Poniżej 50 km/h można je aktywować ręcznie:

185
DS5_pl_Chap07_securite_ed02-2015

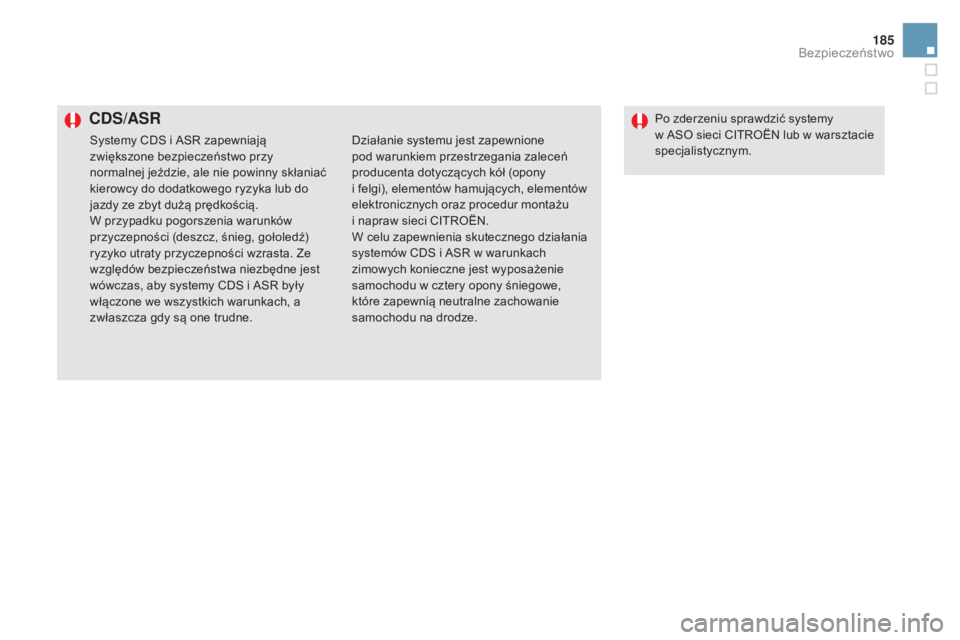

CDS/ASRPo zderzeniu sprawdzić systemy
w ASO sieci CITROËN lub w w arsztacie
specjalistycznym.
Systemy CDS i

ASR zapewniają
zwiększone bezpieczeństwo przy
normalnej jeździe, ale nie powinny skłaniać
kierowcy do dodatkowego ryzyka lub do
jazdy ze zbyt dużą prędkością.
W przypadku pogorszenia warunków
przyczepności (deszcz, śnieg, gołoledź)
ryzyko utraty przyczepności wzrasta. Ze
względów bezpieczeństwa niezbędne jest
wówczas, aby systemy CDS i

ASR były
włączone we wszystkich warunkach, a
zwłaszcza gdy są one trudne. Działanie systemu jest zapewnione
pod warunkiem przestrzegania zaleceń
producenta dotyczących kół (opony
i felgi), elementów hamujących, elementów
elektronicznych oraz procedur montażu
i napraw sieci CITROËN.
W celu zapewnienia skutecznego działania
systemów CDS i

ASR w

warunkach
zimowych konieczne jest wyposażenie
samochodu w

cztery opony śniegowe,
które zapewnią neutralne zachowanie
samochodu na drodze.
Bezpieczeństwo

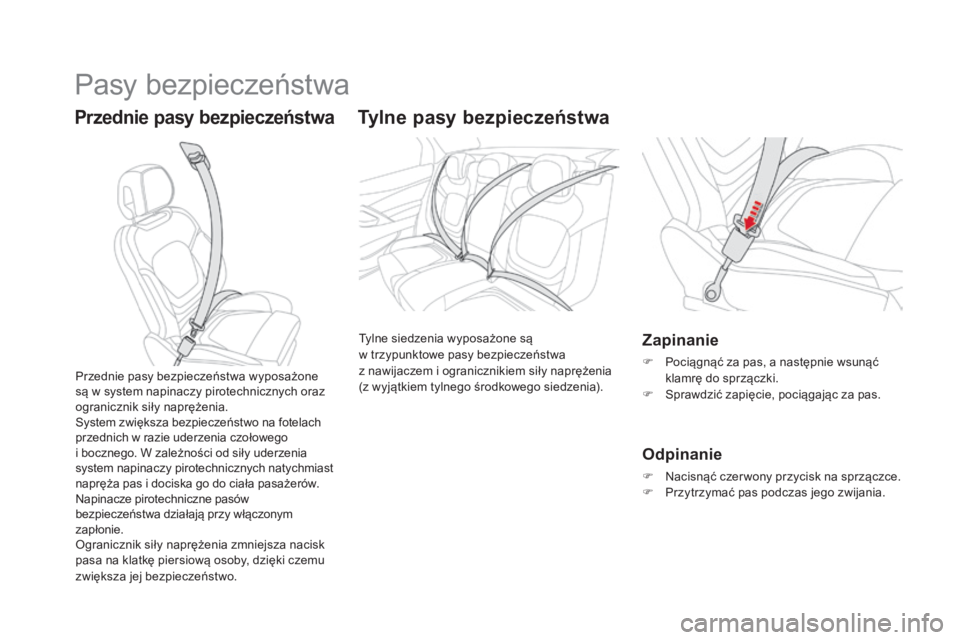

Pasy bezpieczeństwa
Przednie pasy bezpieczeństwaTylne pasy bezpieczeństwa
Tylne siedzenia wyposażone są
w trzypunktowe pasy bezpieczeństwa
z
nawijaczem i ogranicznikiem siły naprężenia
(z wyjątkiem tylnego środkowego siedzenia).Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania.
Przednie pasy b
ezpieczeństwa wyposażone
są w

system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w

razie uderzenia czołowego
i

bocznego. W

zależności od siły uderzenia
system napinaczy pirotechnicznych natychmiast
napręża pas i

dociska go do ciała pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, dzięki czemu
zwiększa jej bezpieczeńst wo.

187
DS5_pl_Chap07_securite_ed02-2015

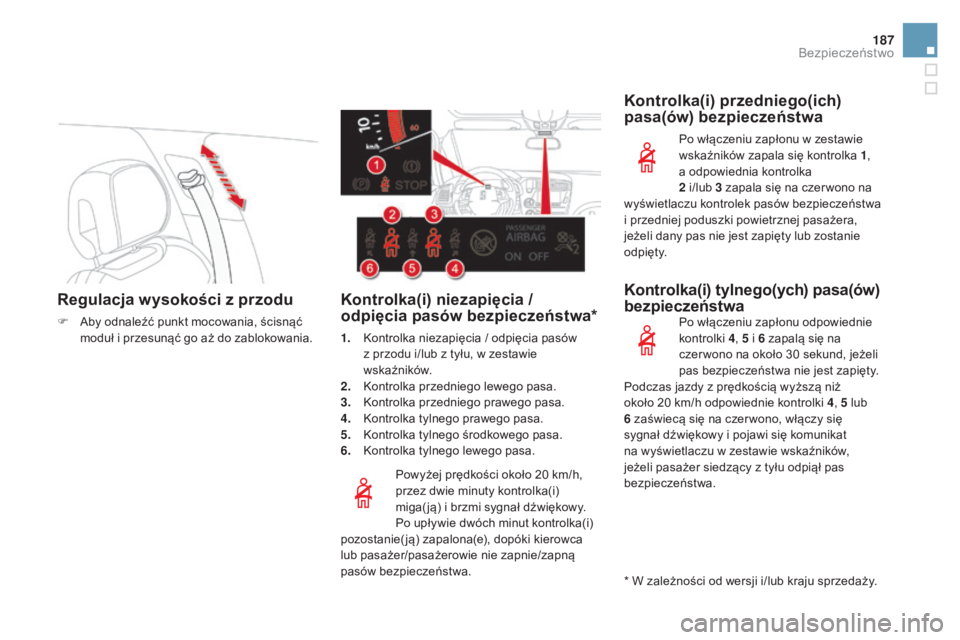

Regulacja wysokości z przodu
F Aby odnaleźć punkt mocowania, ścisnąć moduł i przesunąć go aż do zablokowania.
Powyżej prędkości około 20
km/h,
przez dwie minuty kontrolka(i)
miga( ją) i
brzmi sygnał dźwiękowy.
Po upływie dwóch minut kontrolka(i)
pozostanie(ją) zapalona(e), dopóki kierowca
lub pasażer/pasażerowie nie zapnie/zapną
pasów bezpieczeństwa.
Kontrolka(i) niezapięcia /
odpięcia pasów bezpieczeństwa*
1. Kontrolka niezapięcia / odpięcia pasów z przodu i/lub z tyłu, w zestawie
wskaźników.
2.
K

ontrolka przedniego lewego pasa.
3.
K

ontrolka przedniego prawego pasa.
4.
K

ontrolka tylnego prawego pasa.
5.
K

ontrolka tylnego środkowego pasa.
6.
K

ontrolka tylnego lewego pasa.
Kontrolka(i) przedniego(ich)
pasa(ów) bezpieczeństwa
Po włączeniu zapłonu w zestawie
w skaźników zapala się kontrolka 1,
a
odpowiednia kontrolka
2
i/lub 3 zapala się na czer wono na
wyświetlaczu kontrolek pasów bezpieczeństwa
i

przedniej poduszki powietrznej pasażera,
jeżeli dany pas nie jest zapięty lub zostanie
o dp i ę t y.
Kontrolka(i) tylnego(ych) pasa(ów)
bezpieczeństwa
Po włączeniu zapłonu odpowiednie
kontrolki 4, 5
i 6 zapalą się na
czer wono na około 30
sekund, jeżeli
pas bezpieczeństwa nie jest zapięty.
Podczas jazdy z
prędkością wyższą niż
około 20

km/h odpowiednie kontrolki 4 , 5
lub
6

zaświecą się na czer wono, włączy się
sygnał dźwiękowy i
pojawi się komunikat
na wyświetlaczu w
zestawie wskaźników,
jeżeli pasażer siedzący z
tyłu odpiął pas
bezpieczeństwa.
* W

zależności od wersji i/lub kraju sprzedaży.
Bezpieczeństwo

Przed rozpoczęciem podróży kierowca
powinien upewnić się, że pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz że pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i
po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w zagłębieniu ramienia.
Zwijacze wyposażone są w
mechanizm
automatycznej blokady w
momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i
puszczając go, aby się lekko zwinął.Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12. roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się
w odpowiedniej rubryce.
Aby pas bezpieczeństwa spełniał swoje
zadanie:
-
p
owinien być napięty jak najbliżej ciała,
-
n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając,
czy nie jest skręcony,
-

p

owinien być wykorzystywany tylko
przez jedną osobę,
-

n

ie może być przedziurawiony lub
poszarpany,
-

n

ie może być przerabiany, może to
pogorszyć jego właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa w

celu wykonania dowolnej
operacji związanej z

pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego
kwalifikacje i

właściwe wyposażenie, co jest
w

stanie zapewnić ASO sieci CITROËN.
Okresowo, a w

szczególności w

razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w

ASO sieci CITROËN lub w

warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z

dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w

sieci CITROËN.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i

zwinięty.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
m echanizm pirotechniczny może uruchomić
się wcześniej i
niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w
razie
konieczności wymienić, system pasów
bezpieczeństwa w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Rady

189
DS5_pl_Chap07_securite_ed02-2015

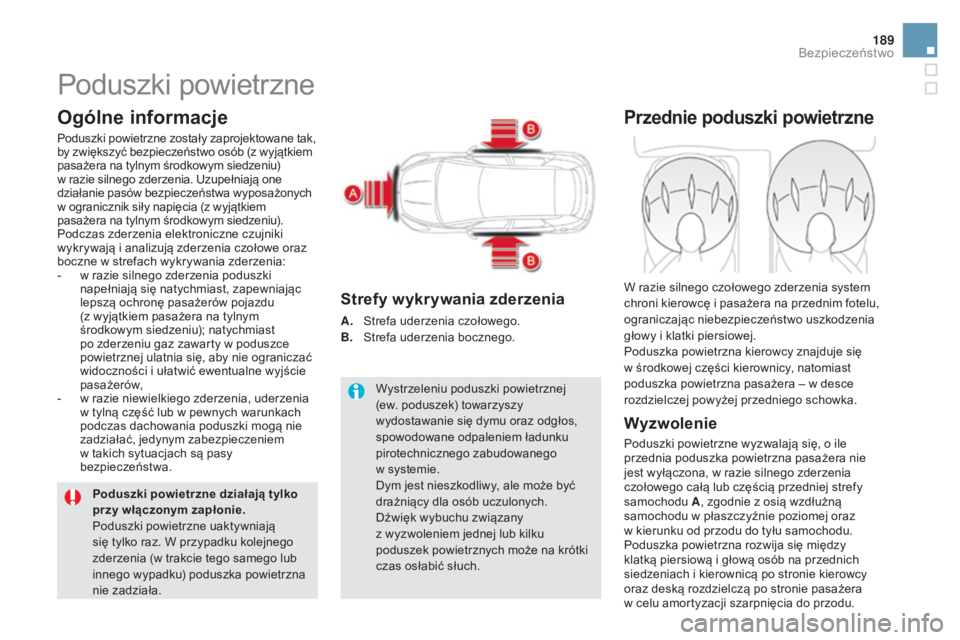

Poduszki powietrzne
Ogólne informacje
Poduszki powietrzne zostały zaprojektowane tak,
by zwiększyć bezpieczeństwo osób (z wyjątkiem
pasażera na tylnym środkowym siedzeniu)
w razie silnego zderzenia. Uzupełniają one
działanie pasów bezpieczeństwa wyposażonych
w
ogranicznik siły napięcia (z wyjątkiem
pasażera na tylnym środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i
analizują zderzenia czołowe oraz
boczne w
strefach wykrywania zderzenia:
-

w r
azie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu
(z wyjątkiem pasażera na tylnym
środkowym siedzeniu); natychmiast
po zderzeniu gaz zawarty w
poduszce
powietrznej ulatnia się, aby nie ograniczać
widoczności i
ułatwić ewentualne wyjście
pasażerów,
-

w r
azie niewielkiego zderzenia, uderzenia
w
tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem
w takich sytuacjach są pasy
bezpieczeństwa.
Poduszki powietrzne działają tylko
przy włączonym zapłonie. Wystrzeleniu poduszki powietrznej

(ew. poduszek) towarzyszy
wydostawanie się dymu oraz odgłos,
spowodowane odpaleniem ładunku
pirotechnicznego zabudowanego
w
systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Przednie poduszki powietrzne
Wyzwolenie
Poduszki powietrzne wyzwalają się, o ile
p rzednia poduszka powietrzna pasażera nie
jest wyłączona, w
razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A, zgodnie z
osią wzdłużną
samochodu w
płaszczyźnie poziomej oraz
w kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i
głową osób na przednich
siedzeniach i
kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera
w celu amortyzacji szarpnięcia do przodu. W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera – w desce
rozdzielczej powyżej przedniego schowka.
Poduszki powietrzne uaktywniają
się tylko raz. W

przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.
Bezpieczeństwo

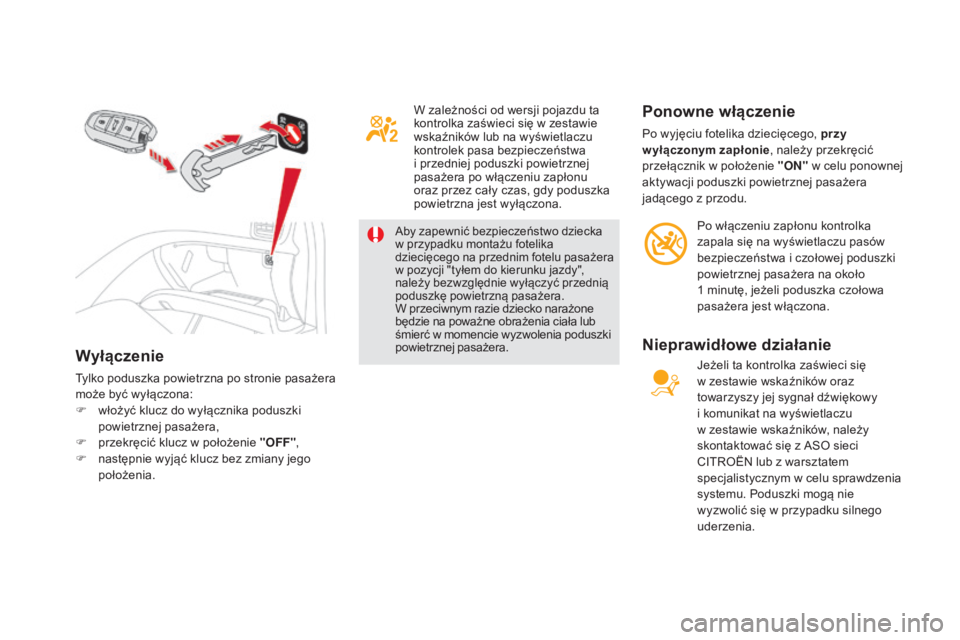

Wyłączenie
Tylko poduszka powietrzna po stronie pasażera
może być wyłączona:
F
w
łożyć klucz do wyłącznika poduszki
powietrznej pasażera,
F

p
rzekręcić klucz w położenie "OFF",
F

n
astępnie wyjąć klucz bez zmiany jego
położenia. W zależności od wersji pojazdu ta
kontrolka zaświeci się w
zestawie
wskaźników lub na wyświetlaczu
kontrolek pasa bezpieczeństwa
i przedniej poduszki powietrznej
pasażera po włączeniu zapłonu
oraz przez cały czas, gdy poduszka
powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka
w przypadku montażu fotelika
dziecięcego na przednim fotelu pasażera
w
pozycji "tyłem do kierunku jazdy",
należy bezwzględnie wyłączyć przednią
poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone
będzie na poważne obrażenia ciała lub
śmierć w
momencie wyzwolenia poduszki
powietrznej pasażera.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego, przy
wyłączonym zapłonie , należy przekręcić
przełącznik w
położenie "ON" w
celu ponownej
aktywacji poduszki powietrznej pasażera
jadącego z
przodu.
Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pasów
bezpieczeństwa i
czołowej poduszki
powietrznej pasażera na około
1
minutę, jeżeli poduszka czołowa
pasażera jest włączona.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników oraz
towarzyszy jej sygnał dźwiękowy
i
komunikat na wyświetlaczu
w zestawie wskaźników, należy
skontaktować się z
ASO sieci
CITROËN lub z
warsztatem
specjalistycznym w
celu sprawdzenia
systemu. Poduszki mogą nie
wyzwolić się w
przypadku silnego
uderzenia.
