2016 CITROEN DS5 HYBRID Instrukcja obsługi (in Polish)

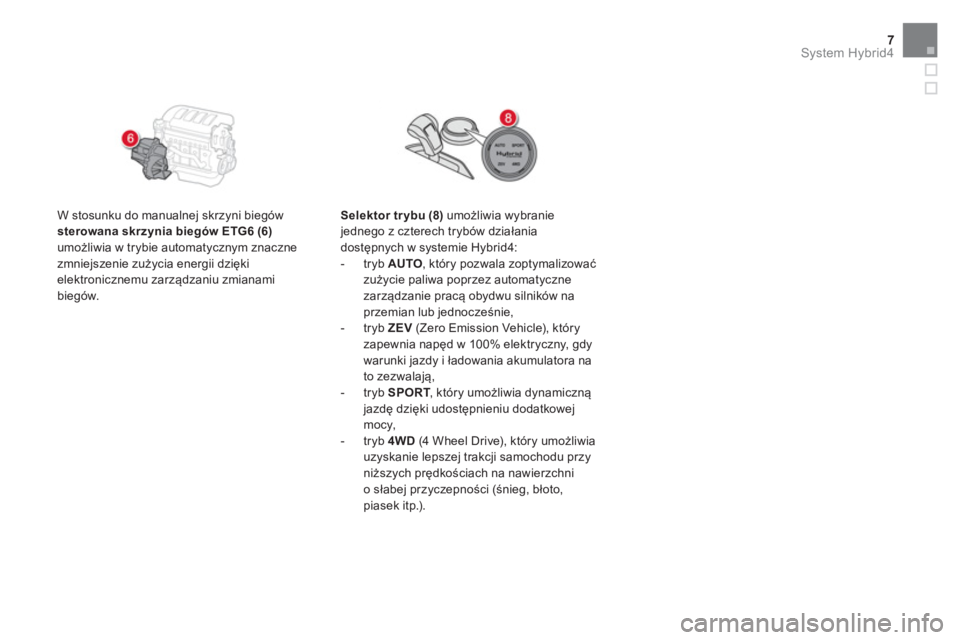

7System Hybrid4

W stosunku do manualnej skrzyni biegów
sterowana skrzynia biegów ETG6 (6)

umożliwia w trybie automatycznym znaczne
zmniejszenie zużycia energii dzięki
elektronicznemu zarządzaniu zmianami
biegów.

Selektor tr ybu (8)
umożliwia wybranie
jednego z czterech trybów działania
dostępnych w systemie Hybrid4:


- tryb AUTO
, który pozwala zoptymalizować
zużycie paliwa poprzez automatyczne
zarządzanie pracą obydwu silników na
przemian lub jednocześnie,

- tryb ZEV
(Zero Emission Vehicle), który
zapewnia napęd w 100% elektryczny, gdy
warunki jazdy i ładowania akumulatora na
to zezwalają,

- tryb SPORT
, który umożliwia dynamiczną
jazdę dzięki udostępnieniu dodatkowej
mocy,

- tryb 4WD
(4 Wheel Drive), który umożliwia
uzyskanie lepszej trakcji samochodu przy
niższych prędkościach na nawierzchni
o słabej przyczepności (śnieg, błoto,
piasek itp.).

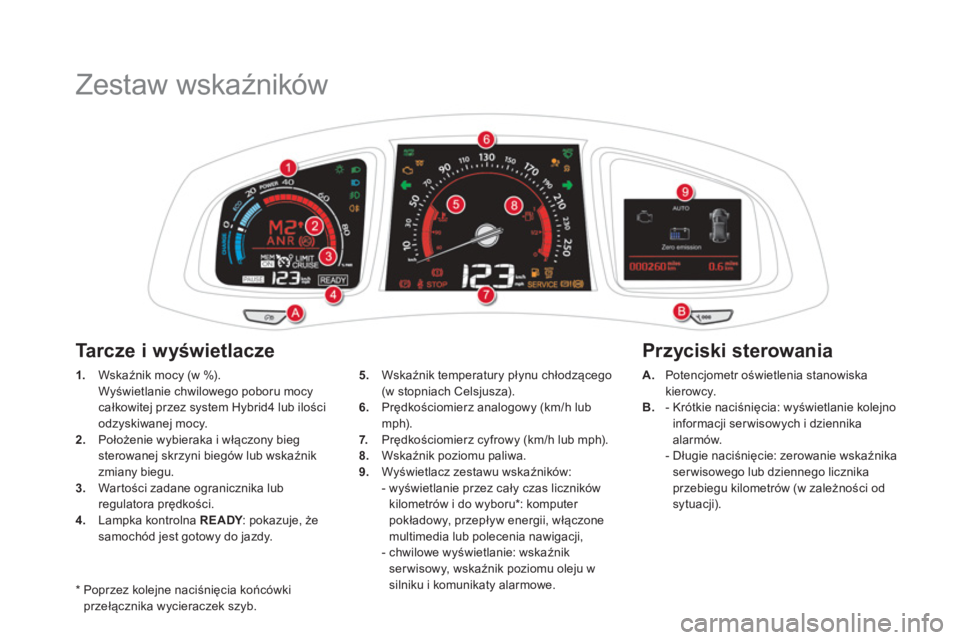

Zestaw wskaźników


*
Poprzez kolejne naciśnięcia końcówki
przełącznika wycieraczek szyb.

1.
Wskaźnik mocy (w %).
Wyświetlanie chwilowego poboru mocy
całkowitej przez system Hybrid4 lub ilości
odzyskiwanej mocy.

2.
Położenie wybieraka i włączony bieg
sterowanej skrzyni biegów lub wskaźnik
zmiany biegu.

3.
War tości zadane ogranicznika lub
regulatora prędkości.

4.
Lampka kontrolna READY
: pokazuje, że
samochód jest gotowy do jazdy.

Przyciski sterowania

Ta r c z e i w yświetlacze



A.
Potencjometr oświetlenia stanowiska
kierowcy.

B.
- Krótkie naciśnięcia: wyświetlanie kolejno
informacji ser wisowych i dziennika
alarmów.
- Długie naciśnięcie: zerowanie wskaźnika
serwisowego lub dziennego licznika
przebiegu kilometrów (w zależności od
sytuacji).

5.
Wskaźnik temperatury płynu chłodzącego
(w stopniach Celsjusza).

6.
Prędkościomierz analogowy (km/h lub
mph).

7.
Prędkościomierz cyfrowy (km/h lub mph).

8.
Wskaźnik poziomu paliwa.

9.
Wyświetlacz zestawu wskaźników:
- wyświetlanie przez cały czas liczników
kilometrów i do wyboru * : komputer
pokładowy, przepływ energii, włączone
multimedia lub polecenia nawigacji,
- chwilowe wyświetlanie: wskaźnik
serwisowy, wskaźnik poziomu oleju w
silniku i komunikaty alarmowe.

9System Hybrid4

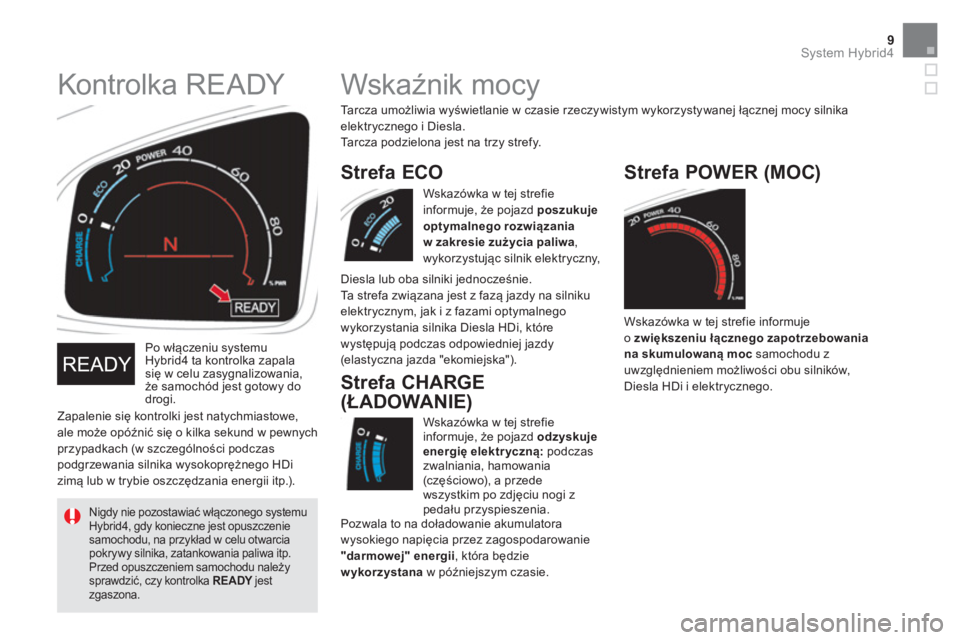

Po włączeniu systemu
Hybrid4 ta kontrolka zapala
się w celu zasygnalizowania,
że samochód jest gotowy do
drogi.

Zapalenie się kontrolki jest natychmiastowe,
ale może opóźnić się o kilka sekund w pewnych
przypadkach (w szczególności podczas
podgrzewania silnika wysokoprężnego HDi
zimą lub w trybie oszczędzania energii itp.).






Kontrolka READY


Nigdy nie pozostawiać włączonego systemu
Hybrid4, gdy konieczne jest opuszczenie
samochodu, na przykład w celu otwarcia
pokrywy silnika, zatankowania paliwa itp.
Przed opuszczeniem samochodu należy
sprawdzić, czy kontrolka READY
jest
zgaszona.

Pozwala to na doładowanie akumulatora
wysokiego napięcia przez zagospodarowanie
"darmowej" energii
, która będzie
wykorzystana
w późniejszym czasie.


Strefa CHARGE
(ŁADOWANIE)
Strefa POWER (MOC)

Wskazówka w tej strefie informuje
o zwiększeniu łącznego zapotrzebowania
na skumulowaną moc
samochodu z
uwzględnieniem możliwości obu silników,
Diesla HDi i elektrycznego.















Wskaźnik mocy

Ta r c z a u m ożliwia wyświetlanie w czasie rzeczywistym wykorzystywanej łącznej mocy silnika
elektrycznego i Diesla.
Tarcza podzielona jest na trzy strefy.
Wskazówka w tej strefie
informuje, że pojazd poszukuje
optymalnego rozwiązania
w zakresie zużycia paliwa
,
wykorzystując silnik elektryczny,


Strefa ECO
Diesla lub oba silniki jednocześnie.
Ta strefa związana jest z fazą jazdy na silniku
elektrycznym, jak i z fazami optymalnego
wykorzystania silnika Diesla HDi, które
występują podczas odpowiedniej jazdy
(elastyczna jazda "ekomiejska").
Wskazówka w tej strefie
informuje, że pojazd odzyskuje
energię elektryczną:
podczas
zwalniania, hamowania
(c zęściowo), a przede
wszystkim po zdjęciu nogi z
pedału przyspieszenia.

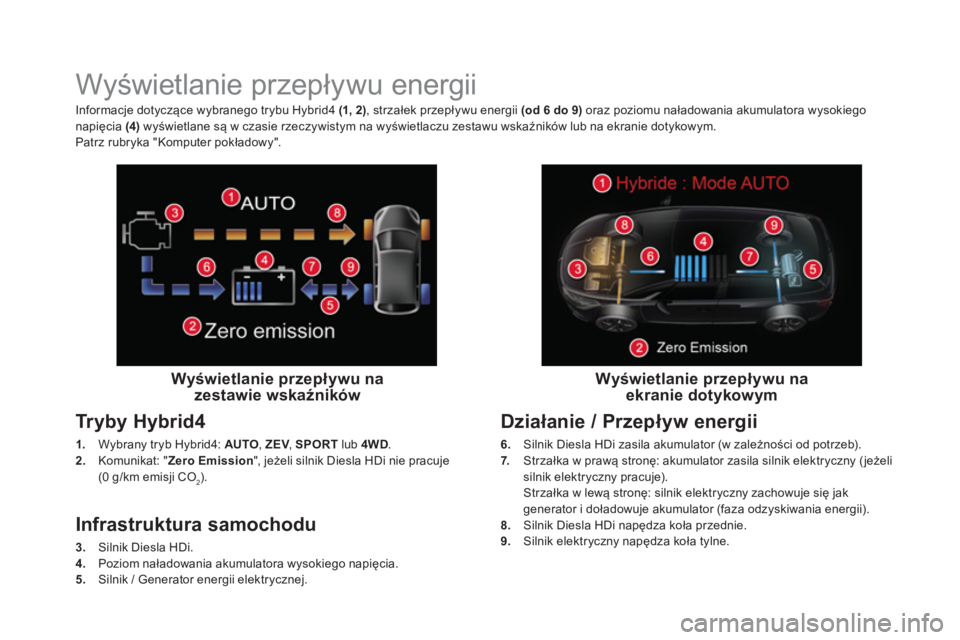

Wyświetlanie przepływu energii


Wyświetlanie przepływu na
zestawie wskaźników


Tryby Hybrid4


1.
Wybrany tryb Hybrid4: AUTO
, ZEV
, SPORT
lub 4WD
.

2.
Komunikat: " Zero Emission
", jeżeli silnik Diesla HDi nie pracuje
(0 g/km emisji CO
2).


Wyświetlanie przepływu na
ekranie dotykowym


Informacje dotyczące wybranego trybu Hybrid4 (1, 2)
, strzałek przepływu energii (od 6 do 9)
oraz poziomu naładowania akumulatora wysokiego
napięcia (4)
wyświetlane są w czasie rzeczywistym na wyświetlaczu zestawu wskaźników lub na ekranie dotykowym.
Patrz rubryka "Komputer pokładowy".


Infrastruktura samochodu


3.
Silnik Diesla HDi.

4.
Poziom naładowania akumulatora wysokiego napięcia.

5.
Silnik / Generator energii elektrycznej.


Działanie / Przepływ energii


6.
Silnik Diesla HDi zasila akumulator (w zależności od potrzeb).

7.
Strzałka w prawą stronę: akumulator zasila silnik elektryczny ( jeżeli
silnik elektryczny pracuje).
Strzałka w lewą stronę: silnik elektryczny zachowuje się jak
generator i doładowuje akumulator (faza odzyskiwania energii).

8.
Silnik Diesla HDi napędza koła przednie.

9.
Silnik elektryczny napędza koła tylne.

11System Hybrid4













Przy uruchamianiu i wyłączaniu

Brak przepływu strumienia energii; alternator-rozrusznik
(Stop & Start) automatycznie wyłącza i włącza silnik
wysokoprężny HDi, niezależnie od wybranego trybu działania.


Odzyskiwanie energii

W tej fazie (zwalnianie, hamowanie, zdjęcie nogi z gazu... we
wszystkich trybach) akumulator wysokiego napięcia ładowany
jest przez silnik elektryczny działający jako generator,
napędzany przez koła tylne samochodu.
Pełne wykorzystanie funkcji odzyskiwania energii elektrycznej
można uzyskać poprzez nagłe zdjęcie stopy z pedału
przyspieszenia, zwalnianie będzie wtedy szybsze niż
w klasycznym samochodzie.


100% elektryczny

Podczas jazdy z napędem elektrycznym (tryby AUTO
lub ZEV
)
silnik elektryczny, zasilany z akumulatora wysokiego napięcia,
napędza koła tylne.
Komunikat " Zero Emission
" sygnalizuje, że silnik
wysokoprężny HDi jest wyłączony oraz że pojazd
nie emituje CO
2.

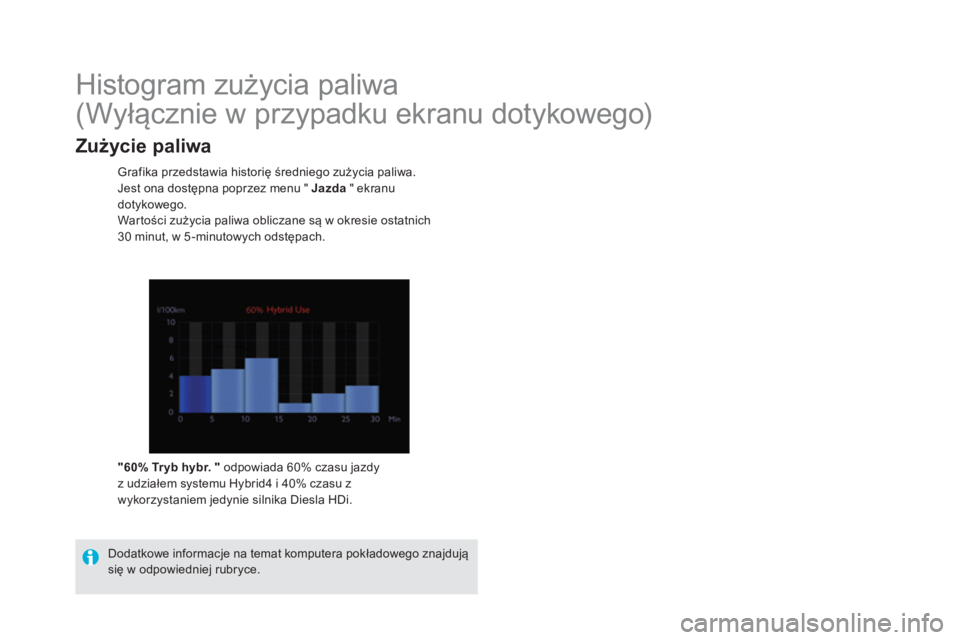

Histogram zużycia paliwa
(Wyłącznie w przypadku ekranu dotykowego)


Grafika przedstawia historię średniego zużycia paliwa.
Jest ona dostępna poprzez menu " Jazda
" ekranu
dotykowego.
War tości zużycia paliwa obliczane są w okresie ostatnich
30 minut, w 5 -minutowych odstępach.


"60% Tr yb hybr.
"
odpowiada 60% czasu jazdy
z udziałem systemu Hybrid4 i 40% czasu z
wykorzystaniem jedynie silnika Diesla HDi.

Dodatkowe informacje na temat komputera pokładowego znajdują
się w odpowiedniej rubryce.



Zużycie paliwa

13System Hybrid4

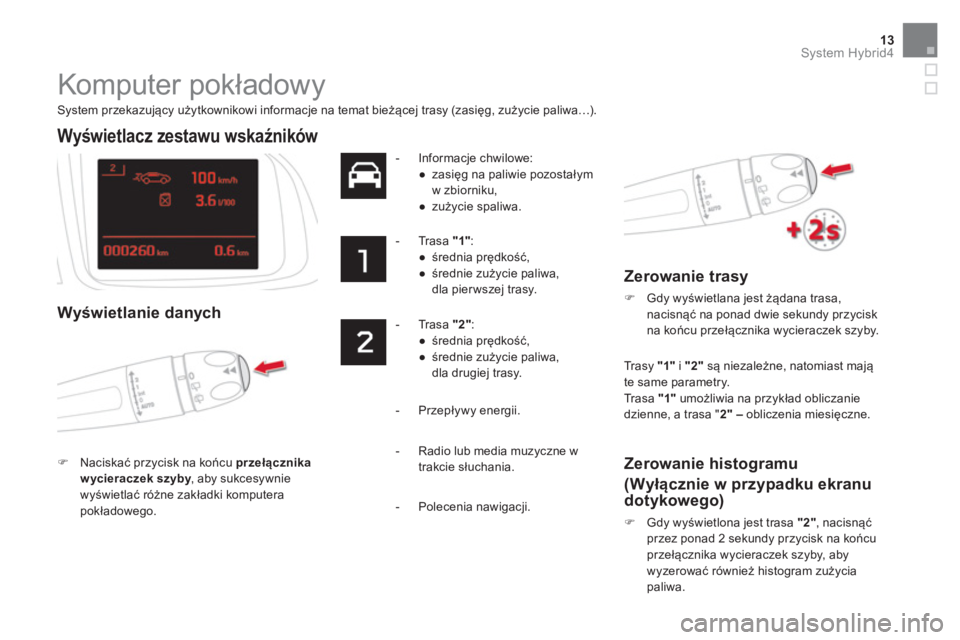

Komputer pokładowy


System przekazujący użytkownikowi informacje na temat bieżącej trasy (zasięg, zużycie paliwa…).












Wyświetlacz zestawu wskaźników



Wyświetlanie danych



)
Naciskać przycisk na końcu przełącznika
w ycieraczek szyby
, aby sukcesywnie
wyświetlać różne zakładki komputera
pokładowego.



- Informacje chwilowe:


●
zasięg na paliwie pozostałym
w zbiorniku,

●
zużycie spaliwa.





- Trasa "1"
:


●
średnia prędkość,

●
średnie zużycie paliwa,
dla pier wszej trasy.





- Trasa "2"
:


●
średnia prędkość,

●
średnie zużycie paliwa,
dla drugiej trasy.


Trasy "1"
i "2"
są niezależne, natomiast mają
te same parametry.
Trasa "1"
umożliwia na przykład obliczanie
dzienne, a trasa " 2"
–
obliczenia miesięczne.


- Przepływy energii.


Zerowanie trasy



)
Gdy wyświetlana jest żądana trasa,
nacisnąć na ponad dwie sekundy przycisk
na końcu przełącznika wycieraczek szyby.



Zerowanie histogramu
(Wyłącznie w przypadku ekranu
dotykowego)


)
Gdy wyświetlona jest trasa "2"
, nacisnąć
przez ponad 2 sekundy przycisk na końcu
przełącznika wycieraczek szyby, aby
wyzerować również histogram zużycia
paliwa.


- Radio lub media muzyczne w
trakcie słuchania.

- Polecenia nawigacji.

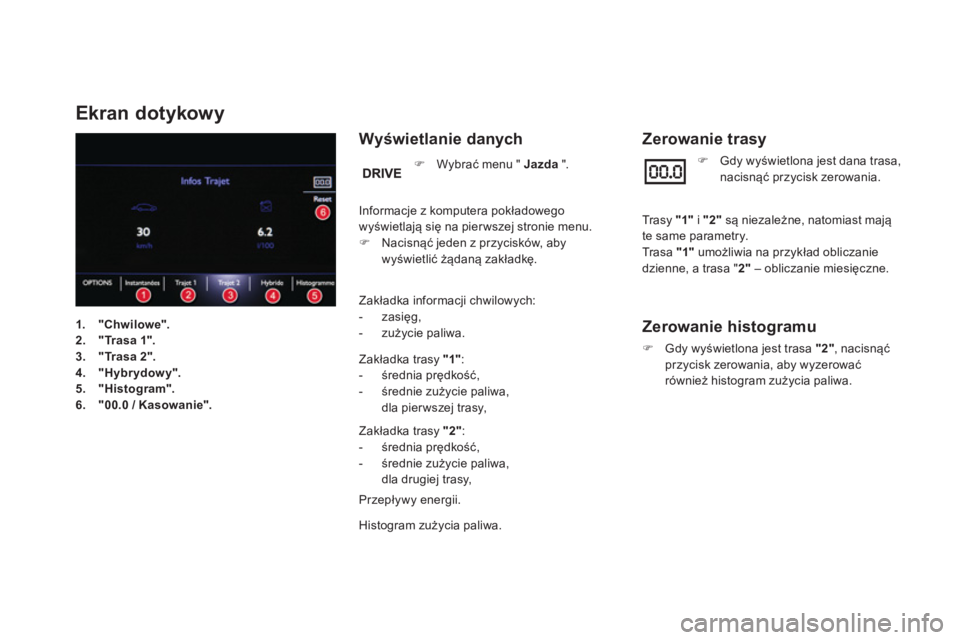

Ekran dotykowy


Wyświetlanie danych


Zakładka informacji chwilowych:


- zasięg,

- zużycie paliwa.


Zakładka trasy "1"
:


- średnia prędkość,

- średnie zużycie paliwa,
dla pier wszej trasy,


Zakładka trasy "2"
:


- średnia prędkość,

- średnie zużycie paliwa,
dla drugiej trasy,


Przepływy energii.
Histogram zużycia paliwa.




Zerowanie trasy



)
Wybrać menu " Jazda
".
Informacje z komputera pokładowego
wyświetlają się na pier wszej stronie menu.


)
Nacisnąć jeden z przycisków, aby
wyświetlić żądaną zakładkę.


)
Gdy wyświetlona jest dana trasa,
nacisnąć przycisk zerowania.

Trasy "1"
i "2"
są niezależne, natomiast mają
te same parametry.
Trasa "1"
umożliwia na przykład obliczanie
dzienne, a trasa " 2"
– obliczanie miesięczne.


Zerowanie histogramu



)
Gdy wyświetlona jest trasa "2"
, nacisnąć
przycisk zerowania, aby wyzerować
również histogram zużycia paliwa.




1.
"Chwilowe".


2.
"Trasa 1".


3.
"Trasa 2".


4.
"Hybrydowy".


5.
"Histogram".


6.
"00.0 / Kasowanie".
