2016 CITROEN DS5 Betriebsanleitungen (in German)

255
DS5_de_Chap09_verifications_ed02-2015
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte UREA, es er tönt ein Warnsignal und
es wird eine entsprechende Meldung eingeblendet
(z.B. "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 1
50
0
km
"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle 300
km
e

rneut angezeigt, bis der Additivtank wieder aufgefüllt
wurde.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Für weitere Informationen zum Additiv AdBlue
® siehe
entsprechende Rubrik. Reichweite zwischen 600
un

d 2
40

0
km
M
it dem Einschalten der Zündung leuchtet die
Kontrollleuchte für SERVICE und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B.: "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 600
km
"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle
30
Se
kunden erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Sie können das Fahrzeug sonst nicht mehr anlassen. Reichweite zwischen 0
un

d 600
km
M
it dem Einschalten der Zündung leuchtet die
Kontrollleuchte für SERVICE und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und die
Meldung "Abgas-Additiv einfüllen: Anlasser gesperr t"
wird eingeblendet.
Der Additivtank AdBlue
® ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das Starten
des Motors. Fahrzeugpanne wegen
addi
tivmangel
adBl
ue
®
Um den Motor erneut star ten zu können,
wenden Sie sich bitte an einen Ver treter
des CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt , damit diese das
Additiv nachfüllt.
Wenn Sie selbst Additiv nachfüllen, ist es
unbedingt erforderlich, dass Sie mindestens
3,8
Li

ter AdBlue
® in den Additivtank füllen.
Für weitere Informationen zum Additiv AdBlue® siehe
entsprechende Rubrik.
Kontrollen

DS5_de_Chap09_verifications_ed02-2015
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR.
Wurden mehr als 1
10

0
km n

ach
der Er fassung einer Störung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System
schnellstmöglich bei einem Vertreter des
CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen. Die Kontrollleuchten für UREA, SERVICE und
Motorselbstdiagnose leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahr t ausgelöst, wenn
die Störung erstmalig erkannt wurde, dann bei
Einschalten der Zündung auf den nachfolgenden
Fahr ten, solange die Ursache der Störung weiterhin
besteht. Bei Erfassen einer Störung
Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50
km F
ahr t mit kontinuierlicher
Störungsanzeige), leuchten die Kontrollleuchten
für SERVICE und Motorselbstdiagnose, die
Kontrollleuchte UREA blinkt, es er tönt ein Warnsignal
und eine entsprechende Meldung (z.B. "Fehler
Abgasreinigung: Anlasser gesperr t in 300
km
"), die
die Reichweite des Fahrzeugs in Kilometern oder
Meilen anzeigt, wird eingeblendet.
Während der Fahr t wird die Meldung alle 30
Se
kunden
erneut eingeblendet, solange die Störung des
Emissionsschutzsystems SCR fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht
mehr starten können.
währ
end der noch zulässigen Fahrstrecke
(zwischen 1
10
0
km u
nd 0
km
)
Störung des Emissionsschutzsystems SCR

257
DS5_de_Chap09_verifications_ed02-2015
Bei jedem Einschalten der Zündung leuchten
die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es er tönt ein Warnsignal und die Meldung "Fehler
Abgasreinigung: Anlasser gesperr t" wird angezeigt.
anla
sssperre
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Ver treter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt. Haben Sie die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben,
verhindert die automatische Anlasssperre ein
erneutes Starten des Fahrzeugs. Gefrieren des
addi

tivs
adBl
ue
®
Das Additiv AdBlue® frier t ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Additivtank,
die es Ihnen ermöglicht, bei sehr kalten
klimatischen Bedingungen zu fahren.
Kontrollen

DS5_de_Chap09_verifications_ed02-2015

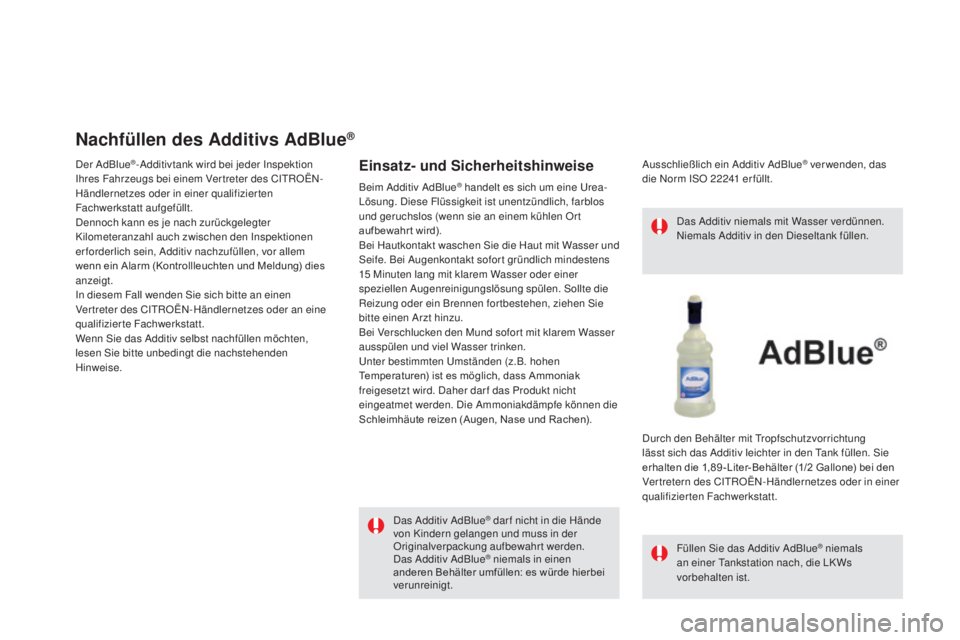

Nachfüllen des additivs adBl ue®
Der AdBlue®-Additivtank wird bei jeder Inspektion
Ihres Fahrzeugs bei einem Vertreter des CITROËN-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den Inspektionen
erforderlich sein, Additiv nachzufüllen, vor allem
wenn ein Alarm (Kontrollleuchten und Meldung) dies
anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Wenn Sie das Additiv selbst nachfüllen möchten,
lesen Sie bitte unbedingt die nachstehenden
Hinweise.Einsatz- und Sicherheitshinweise
Beim Additiv AdBlue® handelt es sich um eine Urea-
Lösung. Diese Flüssigkeit ist unentzündlich, farblos
und geruchslos (wenn sie an einem kühlen Or t
aufbewahr t wird).
Bei Hautkontakt waschen Sie die Haut mit Wasser und
Seife. Bei Augenkontakt sofor t gründlich mindestens
15
Mi

nuten lang mit klarem Wasser oder einer
speziellen Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen Sie
bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofor t mit klarem Wasser
ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f das Produkt nicht
eingeatmet werden. Die Ammoniakdämpfe können die
Schleimhäute reizen (Augen, Nase und Rachen).
Das Additiv AdBlue
® dar f nicht in die Hände
von Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Das Additiv AdBlue
® niemals in einen
anderen Behälter umfüllen: es würde hierbei
verunreinigt. Ausschließlich ein Additiv AdBlue
® ver wenden, das
die Norm ISO 22241 er
füllt.
Das Additiv niemals mit Wasser verdünnen.
Niemals Additiv in den Dieseltank füllen.
Füllen Sie das Additiv AdBlue
® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank füllen. Sie
erhalten die 1,89 - Liter- Behälter (1/2
Ga

llone) bei den
Vertretern des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt.

259
DS5_de_Chap09_verifications_ed02-2015
Keine Behälter mit dem Additiv AdBlue® im
Fahrzeug lagern.
Wenn Sie das Additiv selbst nachfüllen wollen, achten Sie
darauf, dass das Fahrzeug auf einer ebenen und geraden
Fläche steht.
Im Winter oder bei kaltem Wetter muss zunächst
die Temperatur geprüft werden - sie dar f nicht unter
-11°C betragen. Ist es kälter, dar f das Additiv AdBlue
®
nicht in den Additivtank gefüllt werden. Stellen Sie
Ihr Fahrzeug in dem Fall für einige Stunden an
einen wärmeren Or t (Garage), bevor Sie das Additiv
nachfüllen.

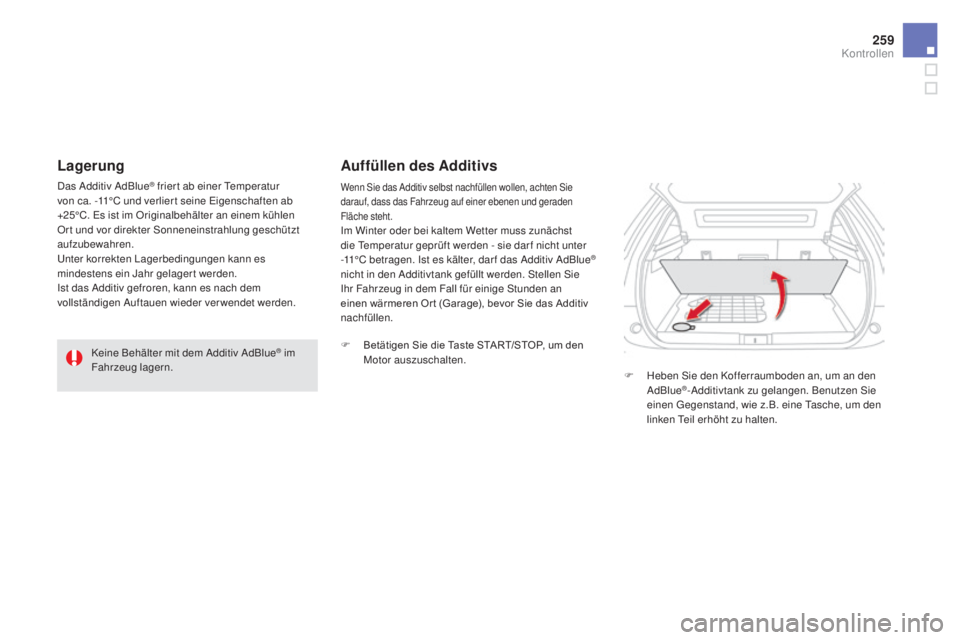

auffüllen des addi tivs
F Betätigen Sie die Taste START/STOP, um den
Mo
tor auszuschalten.
F
Heb

en Sie den Kofferraumboden an, um an den
AdBlue
®-Additivtank zu gelangen. Benutzen Sie
einen Gegenstand, wie z.B. eine Tasche, um den
linken Teil erhöht zu halten.
Lagerung
Das Additiv AdBlue® frier t ab einer Temperatur
von ca. -11°C und verlier t seine Eigenschaften ab
+25°C. Es ist im Originalbehälter an einem kühlen
Or t und vor direkter Sonneneinstrahlung geschützt
aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
Ist das Additiv gefroren, kann es nach dem
vollständigen Auftauen wieder verwendet werden.
Kontrollen

DS5_de_Chap09_verifications_ed02-2015

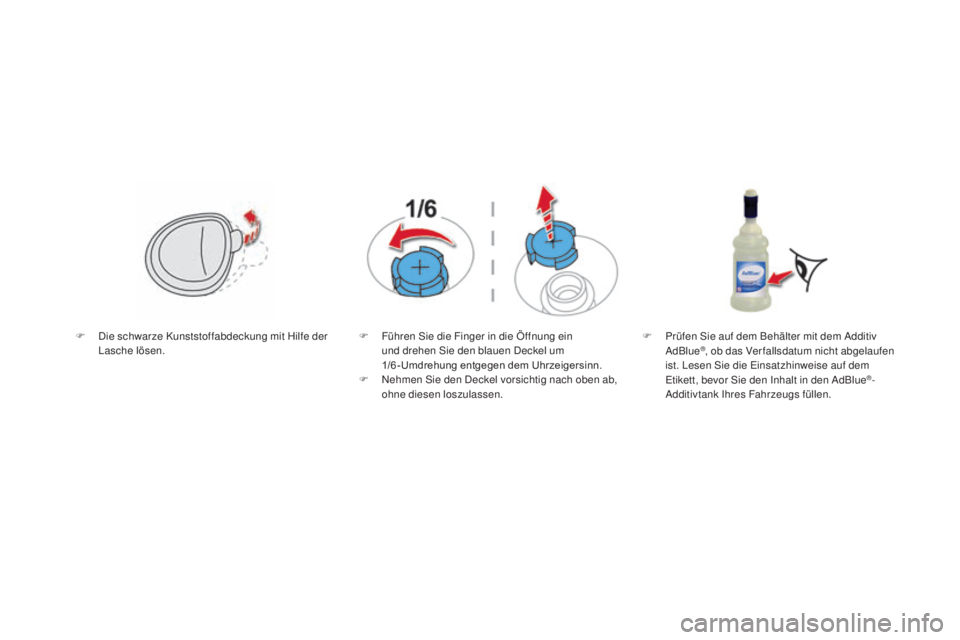

F Die schwarze Kunststoffabdeckung mit Hilfe der
Lasche lösen. F Füh
ren Sie die Finger in die Öffnung ein
und drehen Sie den blauen Deckel um
1/6 -Umdrehung entgegen dem Uhrzeigersinn.
F
Neh

men Sie den Deckel vorsichtig nach oben ab,
ohne diesen loszulassen. F Prü
fen Sie auf dem Behälter mit dem Additiv
AdBlue®, ob das Ver fallsdatum nicht abgelaufen
ist. Lesen Sie die Einsatzhinweise auf dem
Etikett, bevor Sie den Inhalt in den AdBlue
®-
Additivtank Ihres Fahrzeugs füllen.

261
DS5_de_Chap09_verifications_ed02-2015
F Nach dem Einfüllen des Additivs entfernen Sie
mögliche Additivspuren um den Einfüllstutzen
umgehend mit einem feuchten Tuch.
F
Set

zen Sie den blauen Deckel auf den Tank
und drehen Sie ihn um 1/6 -Umdrehung im
Uhrzeigersinn bis zum Anschlag.
F
Set

zen Sie die schwarze Kunststoffabdeckung
auf indem Sie sie an der Klappe einrasten.
F
Sen

ken Sie den Kofferraumboden ab und
schließen Sie die Klappe.
Wichtig: Ist der AdBlue®-Additivtank
Ihres Fahrzeugs völlig leer - was durch
eine entsprechende Meldung und die
Anlasssperre angezeigt wird - müssen Sie
mindestens 3,8
Lit

er in den Additivtank füllen.
Das entspricht zwei 1,89-Liter-Behältern. Sollten Additivspritzer vorhanden sein, sind
diese umgehend mit kaltem Wasser oder
einem feuchten Tuch zu entfernen.
Bei kristallisiertem Additiv verwenden Sie
zum Entfernen einen Schwamm und warmes
Wa s s e r.Wichtig: wird d
as addi tiv nach einer
Störung nachgefüllt , die durch die Meldung
"Abgas-Additiv einfüllen: Anlasser gesperr t"
angezeigt wurde, müssen Sie unbedingt
5
Mi

nuten lang abwar ten, bevor Sie die
Zündung erneut einschalten. ln dieser Zeit
dürfen weder die Fahrertür geöffnet,
noch das Fahrzeug entriegelt, noch sich
der Schlüssel für das "Keyless- System"
im Innenraum befinden, noch der
elektronische Schlüssel in das Lesegerät
eingeführt werden.
Nach Ablauf dieser Zeit schalten Sie die
Zündung ein und lassen nach weiteren
10
Se

kunden den Motor an.
Die Additivbehälter AdBlue
® dürfen
nicht in den Hausmüll gewor fen werden.
Entsorgen Sie die leeren Behälter bei einem
entsprechenden Wertstoffhof oder geben Sie
sie in der Verkaufsstelle ab.
Kontrollen

DS5_de_Chap10_caracteristiques_ed02-2015

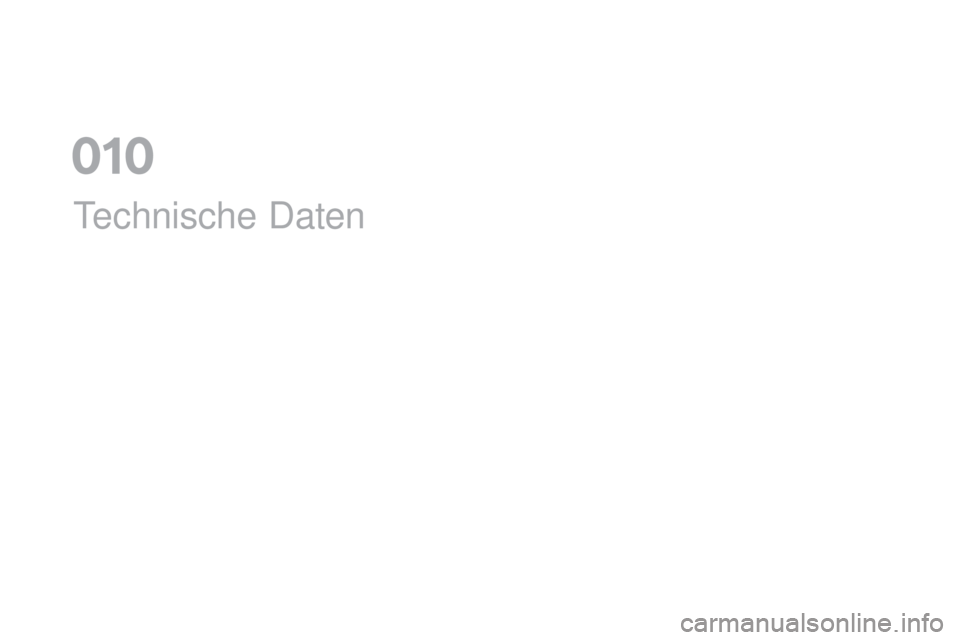

Technische Daten
010
