Reifendruckununterbrochen Der Druck eines oder mehrerer Reifen ist
unzureichend. Kontrollieren Sie so schnell wie möglich den Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen durchgeführ t
werden.
+ blinkt, dann
ununterbrochen,
zusammen mit der
Service-KontrollleuchteDas System zur Über wachung des
Reifendrucks ist defekt oder eines der
Räder ver fügt nicht über einen erkannten
Reifendrucksensor. Die Reifendrucküberwachung ist nicht mehr gewährleistet.
Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.
Kontrollleuchte
ZustandUrsache
aktion
en / Beobachtungen
motorselbstdiagnoseblinkt
Die Motorsteuerung weist einen Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen Vertreter
des CITROËN-Hänldernetzes oder eine qualifizierte
Fachwerkstatt durchführen.
ununterbrochen Die Abgasentgiftungsanlage weist einen
Defekt auf. Die Kontrollleuchte muss nach dem Star ten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Kraftstoffreserve ununterbrochen mit den
letzten beiden blinkenden
Strichen, in Verbindung
mit einer Meldung und
einem akustischen Signal Bei erstmaligem Aufleuchten verbleiben
noch ca. 6
Li

ter Kraftstoff im Tank.Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung leuchtet diese
Kontrollleuchte in Verbindung mit einer Meldung und einem
akustischen Signal erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Dieses akustische Signal und die Meldung werden wiederholt
in einem Rhythmus, der in dem Maße ansteigt wie der
Füllstand sinkt und sich "0" nähert.
Fassungsvermögen des Tanks: ca 60
Li

ter.
Fahren Sie keinesfalls den Tank komplett leer, dies kann
zu Schäden an der Abgasentgiftungs- oder Einspritzanlage
führen.

81
DS5_de_Chap03_confort_ed02-2015

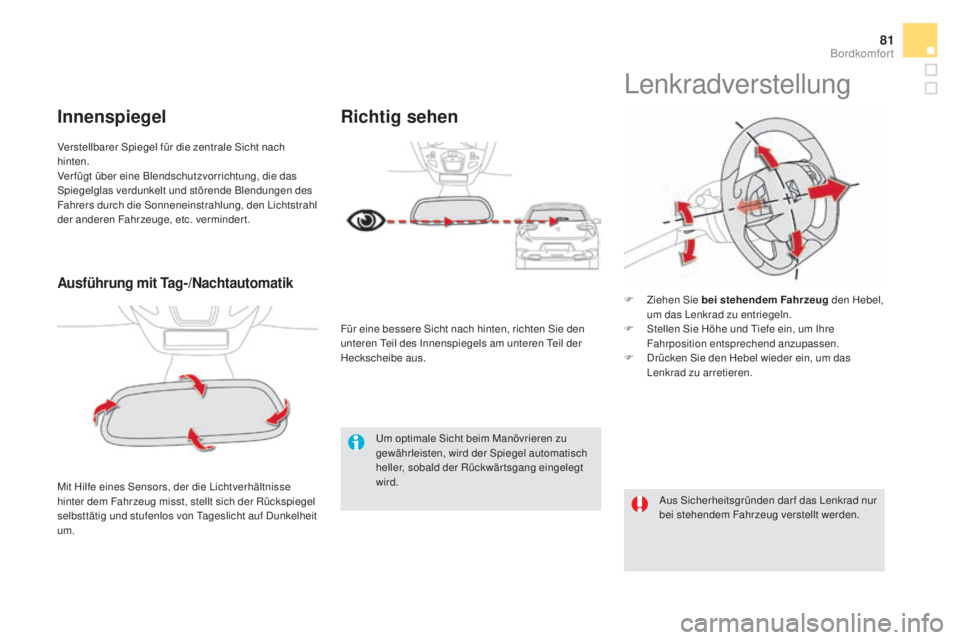

ausführung mit Tag-/Nachtautomatik
Mit Hilfe eines Sensors, der die Lichtverhältnisse
hinter dem Fahrzeug misst, stellt sich der Rückspiegel
selbsttätig und stufenlos von Tageslicht auf Dunkelheit
um. Verstellbarer Spiegel für die zentrale Sicht nach
hinten.
Ver fügt über eine Blendschutzvorrichtung, die das
Spiegelglas verdunkelt und störende Blendungen des
Fahrers durch die Sonneneinstrahlung, den Lichtstrahl
der anderen Fahrzeuge, etc. vermindert.
Innenspiegel
Um optimale Sicht beim Manövrieren zu
gewährleisten, wird der Spiegel automatisch
heller, sobald der Rückwärtsgang eingelegt
wird.
Lenkradverstellung
F Ziehen Sie bei stehendem Fahrzeug de n Hebel,
um das Lenkrad zu entriegeln.
F
Ste

llen Sie Höhe und Tiefe ein, um Ihre
Fahrposition entsprechend anzupassen.
F
Drü

cken Sie den Hebel wieder ein, um das
Lenkrad zu arretieren.
Aus Sicherheitsgründen dar f das Lenkrad nur
bei stehendem Fahrzeug verstellt werden.
Richtig sehen
Für eine bessere Sicht nach hinten, richten Sie den
unteren Teil des Innenspiegels am unteren Teil der
Heckscheibe aus.
Bordkomfort

DS5_de_Chap04_conduite_ed02-2015

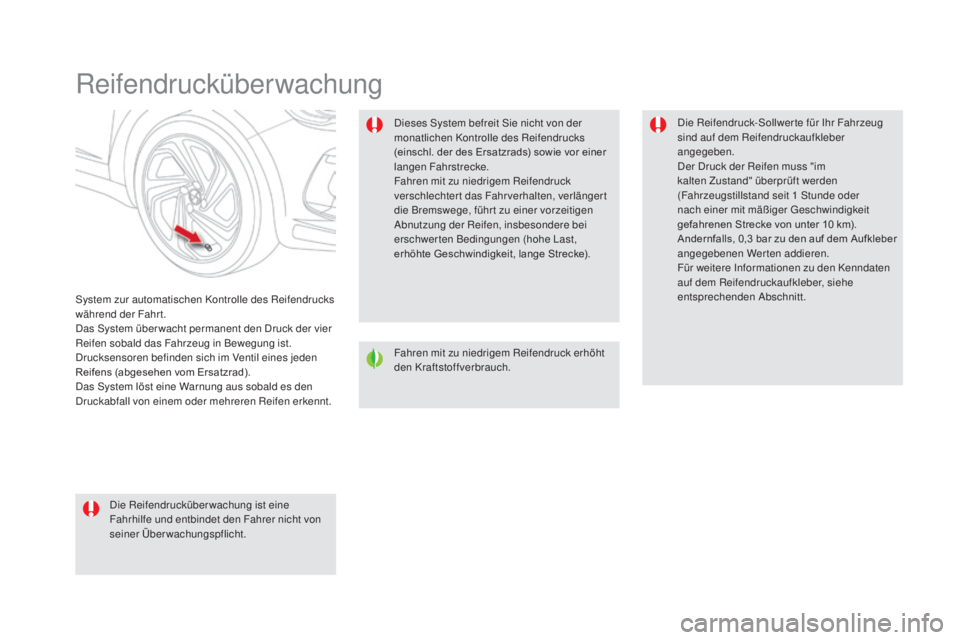

Reifendrucküberwachung
System zur automatischen Kontrolle des Reifendrucks
während der Fahrt.
Das System über wacht permanent den Druck der vier
Reifen sobald das Fahrzeug in Bewegung ist.
Drucksensoren befinden sich im Ventil eines jeden
Reifens (abgesehen vom Ersatzrad).
Das System löst eine Warnung aus sobald es den
Druckabfall von einem oder mehreren Reifen erkennt.Dieses System befreit Sie nicht von der
monatlichen Kontrolle des Reifendrucks
(einschl. der des Ersatzrads) sowie vor einer
langen Fahrstrecke.
Fahren mit zu niedrigem Reifendruck
verschlechtert das Fahrverhalten, verlängert
die Bremswege, führ t zu einer vorzeitigen
Abnutzung der Reifen, insbesondere bei
erschwerten Bedingungen (hohe Last,
erhöhte Geschwindigkeit, lange Strecke).
Fahren mit zu niedrigem Reifendruck erhöht
den Kraftstoffverbrauch.
Die Reifendruck-Sollwer te für Ihr Fahrzeug
sind auf dem Reifendruckaufkleber
angegeben.
Der Druck der Reifen muss "im
kalten Zustand" überprüft werden
(Fahrzeugstillstand seit 1
St

unde oder
nach einer mit mäßiger Geschwindigkeit
gefahrenen Strecke von unter 10
km
).
Andernfalls, 0,3
ba
r zu den auf dem Aufkleber
angegebenen Werten addieren.
Für weitere Informationen zu den Kenndaten
auf dem Reifendruckaufkleber, siehe
entsprechenden Abschnitt.
Die Reifendrucküberwachung ist eine
Fahrhilfe und entbindet den Fahrer nicht von
seiner Überwachungspflicht.

11 7
DS5_de_Chap04_conduite_ed02-2015

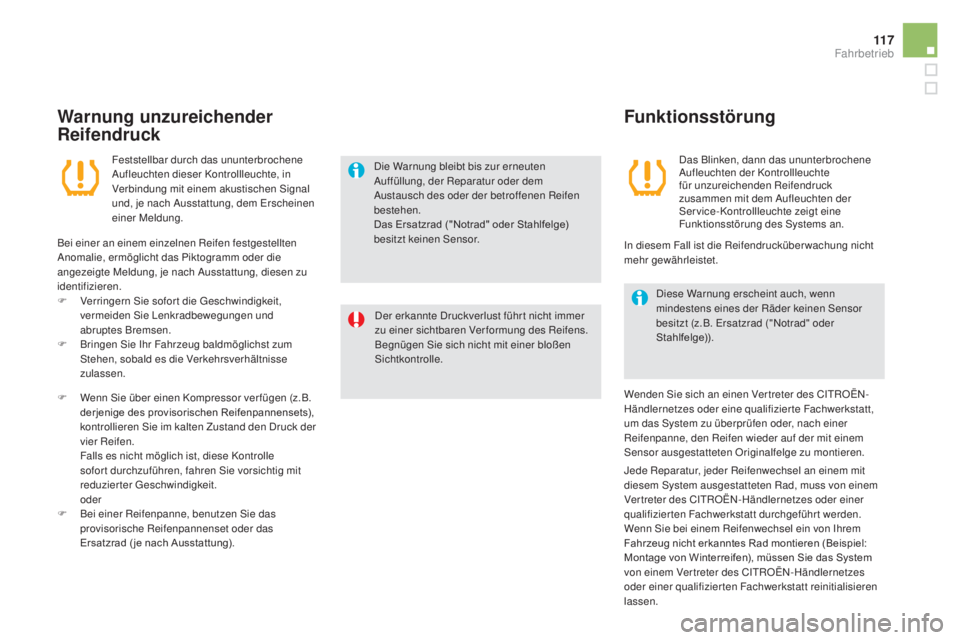

warnung unzureichender
Re ifendruck
Feststellbar durch das ununterbrochene
Aufleuchten dieser Kontrollleuchte, in
Verbindung mit einem akustischen Signal
und, je nach Ausstattung, dem Erscheinen
einer Meldung.
Bei einer an einem einzelnen Reifen festgestellten
Anomalie, ermöglicht das Piktogramm oder die
angezeigte Meldung, je nach Ausstattung, diesen zu
identifizieren.
F
Ver

ringern Sie sofor t die Geschwindigkeit,
vermeiden Sie Lenkradbewegungen und
abruptes Bremsen.
F
Bri

ngen Sie Ihr Fahrzeug baldmöglichst zum
Stehen, sobald es die Verkehrsverhältnisse
zulassen. Die Warnung bleibt bis zur erneuten
Auffüllung, der Reparatur oder dem
Austausch des oder der betroffenen Reifen
bestehen.
Das Ersatzrad ("Notrad" oder Stahlfelge)
besitzt keinen Sensor.
Der erkannte Druckverlust führt nicht immer
zu einer sichtbaren Ver formung des Reifens.
Begnügen Sie sich nicht mit einer bloßen
Sichtkontrolle.
Funktionsstörung
Das Blinken, dann das ununterbrochene
Aufleuchten der Kontrollleuchte
für unzureichenden Reifendruck
zusammen mit dem Aufleuchten der
Service-Kontrollleuchte zeigt eine
Funktionsstörung des Systems an.
Diese Warnung erscheint auch, wenn
mindestens eines der Räder keinen Sensor
besitzt (z.B. Ersatzrad ("Notrad" oder
Stahlfelge)).
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt,
um das System zu überprüfen oder, nach einer
Reifenpanne, den Reifen wieder auf der mit einem
Sensor ausgestatteten Originalfelge zu montieren. In diesem Fall ist die Reifendrucküber wachung nicht
mehr gewährleistet.
F
Wen

n Sie über einen Kompressor ver fügen (z.B.
derjenige des provisorischen Reifenpannensets),
kontrollieren Sie im kalten Zustand den Druck der
vier Reifen.
Fal

ls es nicht möglich ist, diese Kontrolle
sofor t durchzuführen, fahren Sie vorsichtig mit
reduzierter Geschwindigkeit.
oder
F Bei

einer Reifenpanne, benutzen Sie das
provisorische Reifenpannenset oder das
Ersatzrad ( je nach Ausstattung). Jede Reparatur, jeder Reifenwechsel an einem mit
diesem System ausgestatteten Rad, muss von einem
Vertreter des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchgeführt werden.
Wenn Sie bei einem Reifenwechsel ein von Ihrem
Fahrzeug nicht erkanntes Rad montieren (Beispiel:
Montage von Winterreifen), müssen Sie das System
von einem Vertreter des CITROËN-Händlernetzes
oder einer qualifizierten Fachwerkstatt reinitialisieren
lassen.
Fahrbetrieb

123
DS5_de_Chap04_conduite_ed02-2015

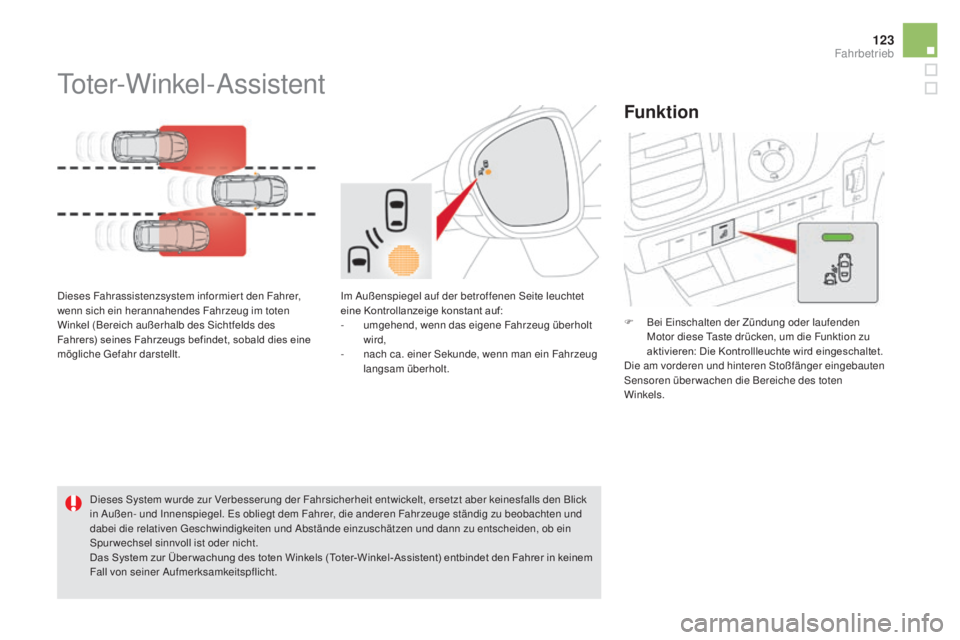

Toter-Winkel-Assistent
Dieses Fahrassistenzsystem informiert den Fahrer,
wenn sich ein herannahendes Fahrzeug im toten
Winkel (Bereich außerhalb des Sichtfelds des
Fahrers) seines Fahrzeugs befindet, sobald dies eine
mögliche Gefahr darstellt.Dieses System wurde zur Verbesserung der Fahrsicherheit entwickelt, ersetzt aber keinesfalls den Blick
in Außen- und Innenspiegel. Es obliegt dem Fahrer, die anderen Fahrzeuge ständig zu beobachten und
dabei die relativen Geschwindigkeiten und Abstände einzuschätzen und dann zu entscheiden, ob ein
Spur wechsel sinnvoll ist oder nicht.
Das System zur Über wachung des toten Winkels (Toter-Winkel-Assistent) entbindet den Fahrer in keinem
Fall von seiner Aufmerksamkeitspflicht.
Funktion
Im Außenspiegel auf der betroffenen Seite leuchtet
eine Kontrollanzeige konstant auf:
-
umg
ehend, wenn das eigene Fahrzeug überholt
wird,
-
nac

h ca. einer Sekunde, wenn man ein Fahrzeug
langsam überholt. F
Bei

Einschalten der Zündung oder laufenden
Motor diese Taste drücken, um die Funktion zu
aktivieren: Die Kontrollleuchte wird eingeschaltet.
Die am vorderen und hinteren Stoßfänger eingebauten
Sensoren überwachen die Bereiche des toten
Winkels.
Fahrbetrieb

125
DS5_de_Chap04_conduite_ed02-2015

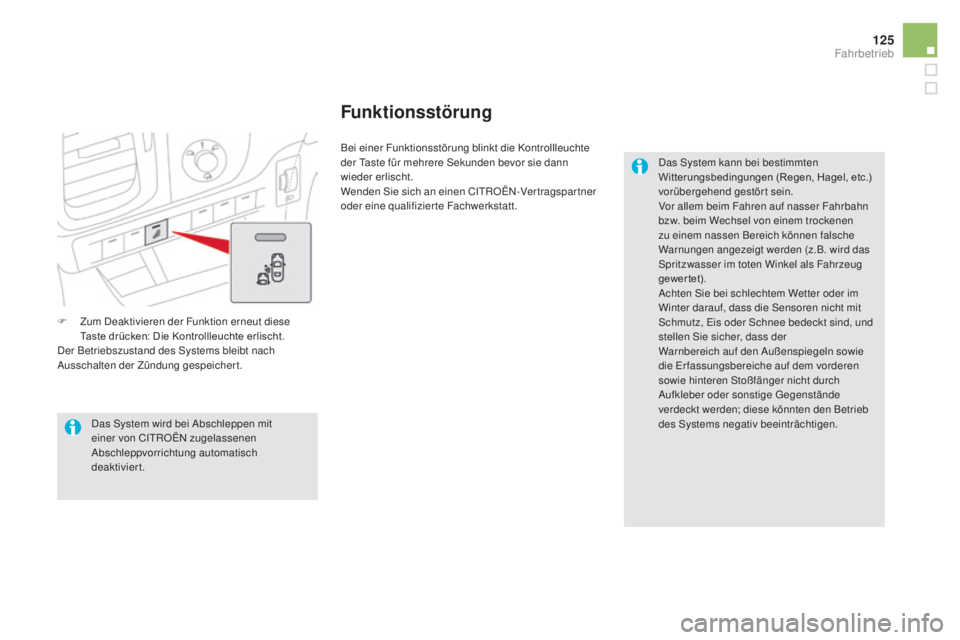

F Zum Deaktivieren der Funktion erneut diese
Taste drücken: Die Kontrollleuchte erlischt.
Der Betriebszustand des Systems bleibt nach
Ausschalten der Zündung gespeichert. Bei einer Funktionsstörung blinkt die Kontrollleuchte
der Taste für mehrere Sekunden bevor sie dann
wieder erlischt.
Wenden Sie sich an einen CITROËN-Ver tragspar tner
oder eine qualifizierte Fachwerkstatt.
Das System kann bei bestimmten
Witterungsbedingungen (Regen, Hagel, etc.)
vorübergehend gestört sein.
Vor allem beim Fahren auf nasser Fahrbahn
bzw. beim Wechsel von einem trockenen
zu einem nassen Bereich können falsche
Warnungen angezeigt werden (z.B. wird das
Spritzwasser im toten Winkel als Fahrzeug
gewertet).
Achten Sie bei schlechtem Wetter oder im
Winter darauf, dass die Sensoren nicht mit
Schmutz, Eis oder Schnee bedeckt sind, und
stellen Sie sicher, dass der
Warnbereich auf den Außenspiegeln sowie
die Erfassungsbereiche auf dem vorderen
sowie hinteren Stoßfänger nicht durch
Aufkleber oder sonstige Gegenstände
verdeckt werden; diese könnten den Betrieb
des Systems negativ beeinträchtigen.
Das System wird bei Abschleppen mit
einer von CITROËN zugelassenen
Abschleppvorrichtung automatisch
deaktiviert.
Funktionsstörung
Fahrbetrieb

DS5_de_Chap04_conduite_ed02-2015

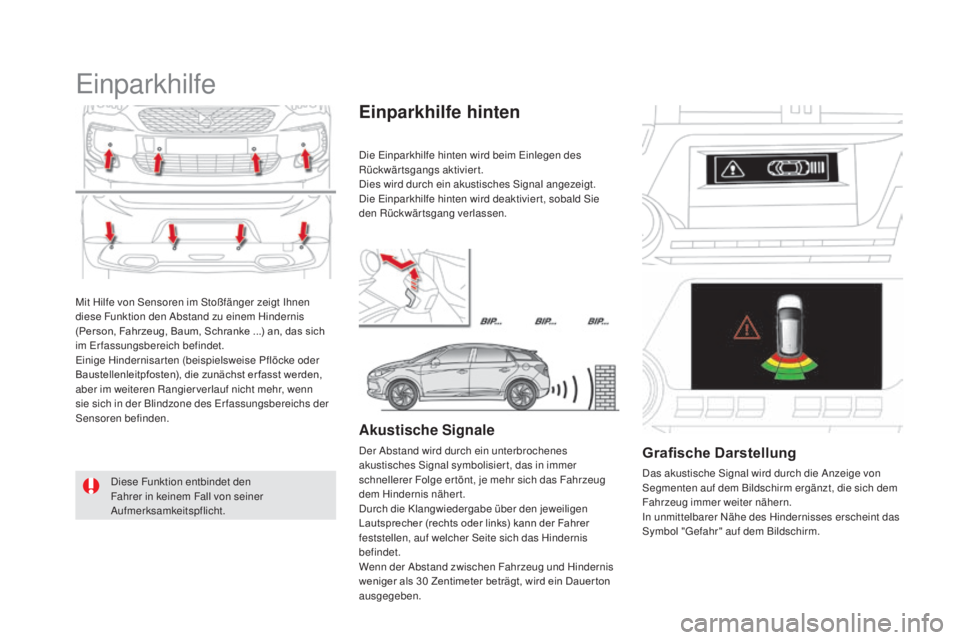

Mit Hilfe von Sensoren im Stoßfänger zeigt Ihnen
diese Funktion den Abstand zu einem Hindernis
(Person, Fahrzeug, Baum, Schranke ...) an, das sich
im Erfassungsbereich befindet.
Einige Hindernisarten (beispielsweise Pflöcke oder
Baustellenleitpfosten), die zunächst er fasst werden,
aber im weiteren Rangier verlauf nicht mehr, wenn
sie sich in der Blindzone des Er fassungsbereichs der
Sensoren befinden.
Einparkhilfe
Diese Funktion entbindet den
Fahrer in keinem Fall von seiner
Aufmerksamkeitspflicht.
Einparkhilfe hinten
akustische Signale
Der Abstand wird durch ein unterbrochenes
akustisches Signal symbolisiert, das in immer
schnellerer Folge er tönt, je mehr sich das Fahrzeug
dem Hindernis nähert.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.
Wenn der Abstand zwischen Fahrzeug und Hindernis
weniger als 30
Ze
ntimeter beträgt, wird ein Dauer ton
ausgegeben.Grafische Darstellung
Das akustische Signal wird durch die Anzeige von
Segmenten auf dem Bildschirm ergänzt, die sich dem
Fahrzeug immer weiter nähern.
In unmittelbarer Nähe des Hindernisses erscheint das
Symbol "Gefahr" auf dem Bildschirm.
Die Einparkhilfe hinten wird beim Einlegen des
Rückwärtsgangs aktiviert.
Dies wird durch ein akustisches Signal angezeigt.
Die Einparkhilfe hinten wird deaktiviert, sobald Sie
den Rückwärtsgang verlassen.

137
DS5_de_Chap04_conduite_ed02-2015

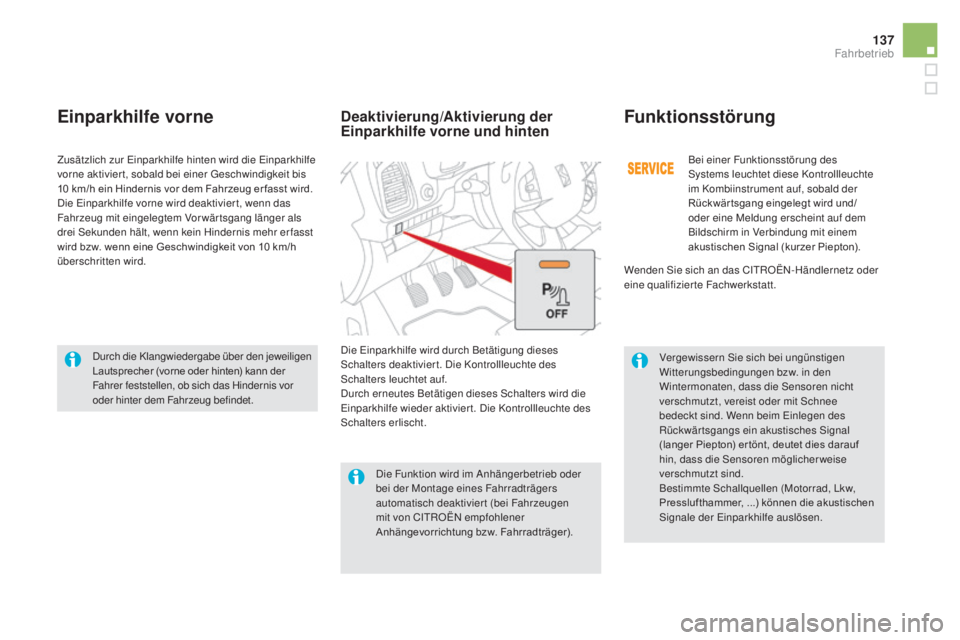

Vergewissern Sie sich bei ungünstigen
Witterungsbedingungen bzw. in den
Wintermonaten, dass die Sensoren nicht
verschmutzt, vereist oder mit Schnee
bedeckt sind. Wenn beim Einlegen des
Rückwärtsgangs ein akustisches Signal
(langer Piepton) er tönt, deutet dies darauf
hin, dass die Sensoren möglicherweise
verschmutzt sind.
Bestimmte Schallquellen (Motorrad, Lkw,
Presslufthammer, ...) können die akustischen
Signale der Einparkhilfe auslösen.Bei einer Funktionsstörung des
Systems leuchtet diese Kontrollleuchte
im Kombiinstrument auf, sobald der
Rückwär tsgang eingelegt wird und/
oder eine Meldung erscheint auf dem
Bildschirm in Verbindung mit einem
akustischen Signal (kurzer Piepton).
Funktionsstörung
Zusätzlich zur Einparkhilfe hinten wird die Einparkhilfe
vorne aktiviert, sobald bei einer Geschwindigkeit bis
10
km

/h ein Hindernis vor dem Fahrzeug er fasst wird.
Die Einparkhilfe vorne wird deaktiviert, wenn das
Fahrzeug mit eingelegtem Vorwärtsgang länger als
drei Sekunden hält, wenn kein Hindernis mehr er fasst
wird bzw. wenn eine Geschwindigkeit von 10
km

/h
überschritten wird.
Einparkhilfe vorne
Die Funktion wird im Anhängerbetrieb oder
bei der Montage eines Fahrradträgers
automatisch deaktiviert (bei Fahrzeugen
mit von CITROËN
em

pfohlener
Anhängevorrichtung bzw. Fahrradträger).
Deaktivierung/aktiv ierung der
Einparkhilfe vorne und hinten
Die Einparkhilfe wird durch Betätigung dieses
Schalters deaktivier t. Die Kontrollleuchte des
Schalters leuchtet auf.
Durch erneutes Betätigen dieses Schalters wird die
Einparkhilfe wieder aktiviert. Die Kontrollleuchte des
Schalters erlischt.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (vorne oder hinten) kann der
Fahrer feststellen, ob sich das Hindernis vor
oder hinter dem Fahrzeug befindet. Wenden Sie sich an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
Fahrbetrieb
