2016 CITROEN DS5 Betriebsanleitungen (in German)

247
DS5_de_Chap09_verifications_ed02-2015

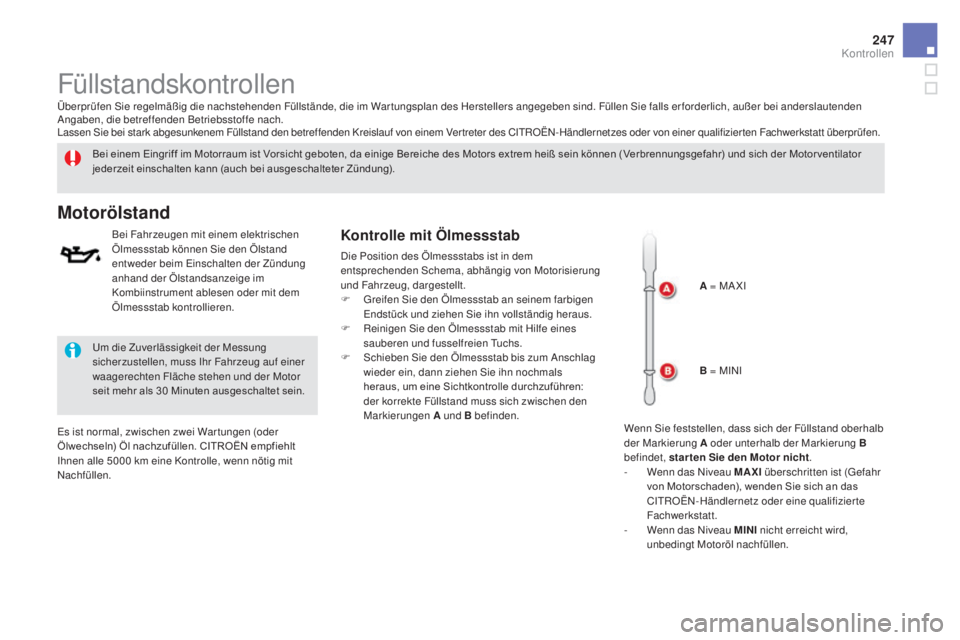

Füllstandskontrollen
Bei einem Eingriff im Motorraum ist Vorsicht geboten, da einige Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr) und sich der Motor ventilator
jederzeit einschalten kann (auch bei ausgeschalteter Zündung).
motorölstand
Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand
entweder beim Einschalten der Zündung
anhand der Ölstandsanzeige im
Kombiinstrument ablesen oder mit dem
Ölmessstab kontrollieren.
Es ist normal, zwischen zwei War tungen (oder
Ölwechseln) Öl nachzufüllen. CITROËN empfiehlt
Ihnen alle 5000
km e

ine Kontrolle, wenn nötig mit
Nachfüllen. Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug auf einer
waagerechten Fläche stehen und der Motor
seit mehr als 30
Mi

nuten ausgeschaltet sein.
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im War tungsplan des Herstellers angegeben sind. Füllen Sie falls er forderlich, außer bei anderslautenden
Angaben, die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen.Kontrolle mit Ölmessstab
Die Position des Ölmessstabs ist in dem
entsprechenden Schema, abhängig von Motorisierung
und Fahrzeug, dargestellt.
F
Gre

ifen Sie den Ölmessstab an seinem farbigen
Endstück und ziehen Sie ihn vollständig heraus.
F
Rei

nigen Sie den Ölmessstab mit Hilfe eines
sauberen und fusselfreien Tuchs.
F
Sch

ieben Sie den Ölmessstab bis zum Anschlag
wieder ein, dann ziehen Sie ihn nochmals
heraus, um eine Sichtkontrolle durchzuführen:
der korrekte Füllstand muss sich zwischen den
Markierungen
a un

d B befinden.
a = MA
XI
B = MINI
Wenn Sie feststellen, dass sich der Füllstand oberhalb
der Markierung
a ode

r unterhalb der Markierung B
befindet, star ten Sie den
moto

r nicht.
-
Wen

n das Niveau
maXI üb

erschritten ist (Gefahr
von Motorschaden), wenden Sie sich an das
CITROËN-Händlernetz oder eine qualifizierte
Fachwerkstatt.
-
Wen

n das Niveau
mIN
I nicht erreicht wird,
unbedingt Motoröl nachfüllen.
Kontrollen

DS5_de_Chap09_verifications_ed02-2015
Flüssigkeitsstand der
Servolenkung
Die Flüssigkeit muss in der Nähe der
Markierung "MA XI" stehen. Schrauben Sie
den Verschluss bei kaltem Motor auf, um
den Füllstand zu kontrollieren. Die Bremsflüssigkeit muss in der Nähe der
Markierung "MAXI" stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge
abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im War tungsplan des Herstellers nach, in
welchen Abständen die Bremsflüssigkeit gewechselt
werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.

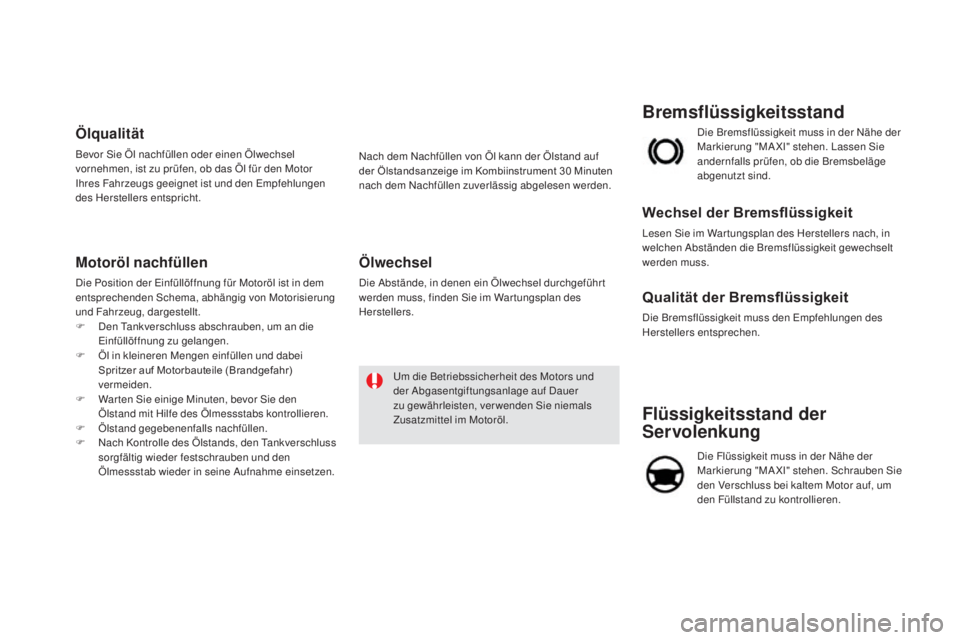

Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den Motor
Ihres Fahrzeugs geeignet ist und den Empfehlungen
des Herstellers entspricht.
motoröl nachfüllen
Die Position der Einfüllöffnung für Motoröl ist in dem
entsprechenden Schema, abhängig von Motorisierung
und Fahrzeug, dargestellt.
F
Den T
ankverschluss abschrauben, um an die
Einfüllöffnung zu gelangen.
F
Öl in k

leineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F
War

ten Sie einige Minuten, bevor Sie den
Ölstand mit Hilfe des Ölmessstabs kontrollieren.
F
Ölst

and gegebenenfalls nachfüllen.
F
Nac

h Kontrolle des Ölstands, den Tankverschluss
sorgfältig wieder festschrauben und den
Ölmessstab wieder in seine Aufnahme einsetzen. Nach dem Nachfüllen von Öl kann der Ölstand auf
der Ölstandsanzeige im Kombiinstrument 30
Mi

nuten
nach dem Nachfüllen zuverlässig abgelesen werden.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführ t
werden muss, finden Sie im War tungsplan des
Herstellers.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.

249
DS5_de_Chap09_verifications_ed02-2015

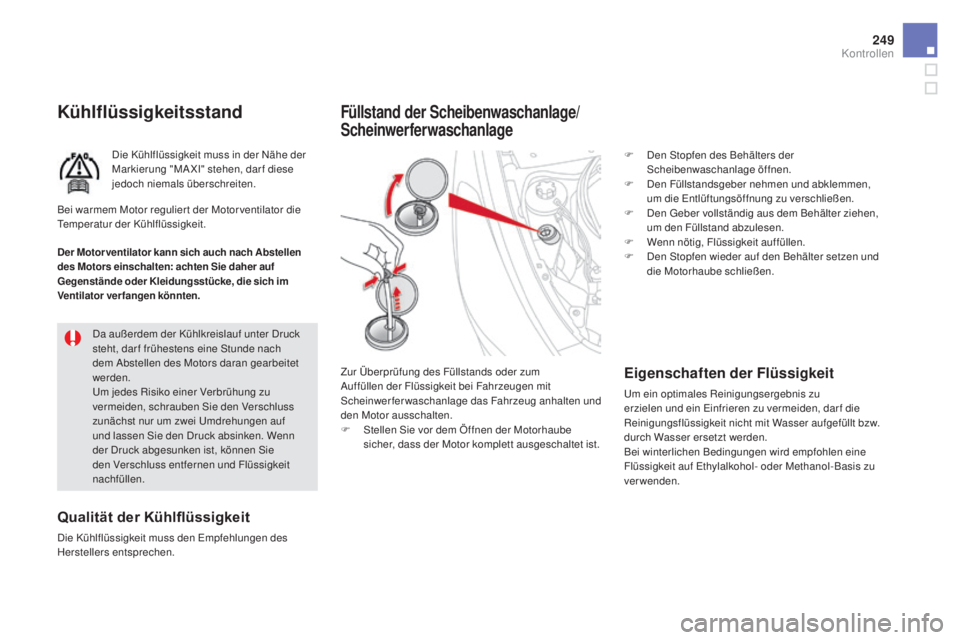

Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe der
Markierung "MA XI" stehen, dar f diese
jedoch niemals überschreiten.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.Da außerdem der Kühlkreislauf unter Druck
steht, dar f frühestens eine Stunde nach
dem Abstellen des Motors daran gearbeitet
werden.
Um jedes Risiko einer Verbrühung zu
vermeiden, schrauben Sie den Verschluss
zunächst nur um zwei Umdrehungen auf
und lassen Sie den Druck absinken. Wenn
der Druck abgesunken ist, können Sie
den Verschluss entfernen und Flüssigkeit
nachfüllen.
Bei warmem Motor regulier t der Motor ventilator die
Temperatur der Kühlflüssigkeit.
Der motor ventilator kann sich auch nach abst
ellen
des moto rs einschalten: achten Sie daher auf
Gegenstände oder Kleidungsstücke, die sich im
Ventilator verfangen könnten.
Eigenschaften der Flüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f die
Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw.
durch Wasser ersetzt werden.
Bei winterlichen Bedingungen wird empfohlen eine
Flüssigkeit auf Ethylalkohol- oder Methanol- Basis zu
verwenden.
Füllstand der Scheibenwaschanlage/
Scheinwerferwaschanlage
Zur Überprüfung des Füllstands oder zum
Auffüllen der Flüssigkeit bei Fahrzeugen mit
Scheinwerferwaschanlage das Fahrzeug anhalten und
den Motor ausschalten.
F
Ste

llen Sie vor dem Öffnen der Motorhaube
sicher, dass der Motor komplett ausgeschaltet ist. F
Den S

topfen des Behälters der
Scheibenwaschanlage öffnen.
F
Den F
üllstandsgeber nehmen und abklemmen,
um die Entlüftungsöffnung zu verschließen.
F
Den G
eber vollständig aus dem Behälter ziehen,
um den Füllstand abzulesen.
F
Wenn
nötig, Flüssigkeit auffüllen.
F
Den S
topfen wieder auf den Behälter setzen und
die Motorhaube schließen.
Kontrollen

DS5_de_Chap09_verifications_ed02-2015
Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen verbrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation oder
auf den Boden.
Entsorgen Sie das Altöl in den dafür bei
einem CITROËN-Vertragspartner oder einer
qualifizierten Fachwerkstatt bereitstehenden
Behältern.

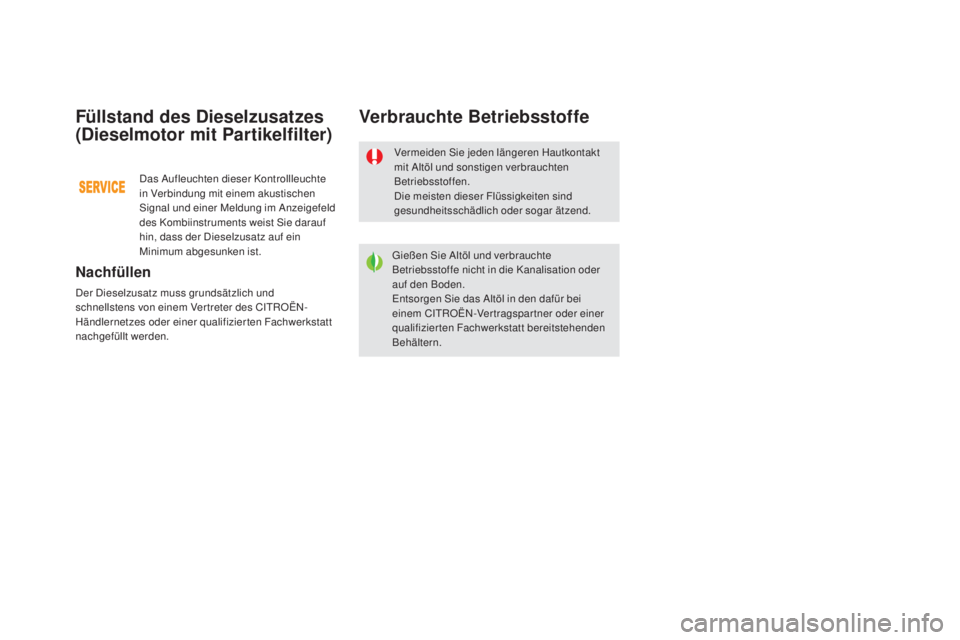

Verbrauchte Betriebsstoffe
Nachfüllen
Der Dieselzusatz muss grundsätzlich und
schnellstens von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten Fachwerkstatt
nachgefüllt werden.
Füllstand des Dieselzusatzes
(Dieselmotor mit Partikelfilter)
Das Aufleuchten dieser Kontrollleuchte
in Verbindung mit einem akustischen
Signal und einer Meldung im Anzeigefeld
des Kombiinstruments weist Sie darauf
hin, dass der Dieselzusatz auf ein
Minimum abgesunken ist.

251
DS5_de_Chap09_verifications_ed02-2015
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
diese Elemente ausgetauscht werden
müssen.
Luftfilter und Innenraumfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und Beanspruchung
des Fahrzeugs (Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft aus.
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme
Gerüche erzeugen.

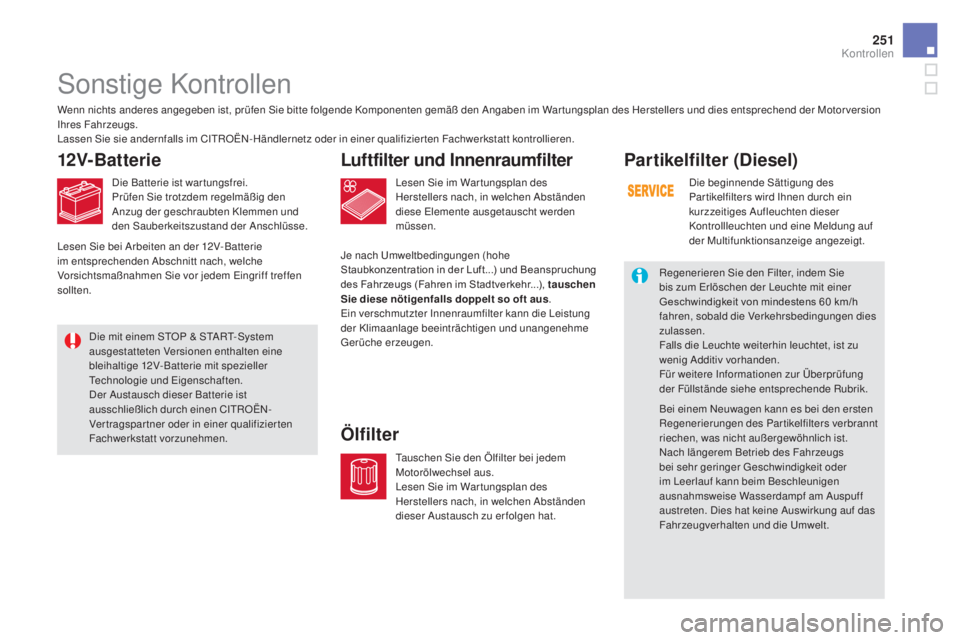

Sonstige Kontrollen
12V-Batterie
Die Batterie ist war tungsfrei.
Prüfen Sie trotzdem regelmäßig den
Anzug der geschraubten Klemmen und
den Sauberkeitszustand der Anschlüsse.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen CITROËN-
Vertragspartner oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsplan des Herstellers und dies entsprechend der Motorversion
Ihres Fahrzeugs.
Lassen Sie sie andernfalls im CITROËN-Händlernetz oder in einer qualifizierten Fachwerkstatt kontrollieren.
Lesen Sie bei Arbeiten an der 12V- Batterie
im entsprechenden Abschnitt nach, welche
Vorsichtsmaßnahmen Sie vor jedem Eingriff treffen
sollten.
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
dieser Austausch zu er folgen hat.
ÖlfilterPartikelfilter (Diesel)
Die beginnende Sättigung des
Par tikelfilters wird Ihnen durch ein
kurzzeitiges Aufleuchten dieser
Kontrollleuchten und eine Meldung auf
der Multifunktionsanzeige angezeigt.
Regenerieren Sie den Filter, indem Sie
bis zum Erlöschen der Leuchte mit einer
Geschwindigkeit von mindestens 60
km

/h
fahren, sobald die Verkehrsbedingungen dies
zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Additiv vorhanden.
Für weitere Informationen zur Überprüfung
der Füllstände siehe entsprechende Rubrik.
Bei einem Neuwagen kann es bei den ersten
Regenerierungen des Partikelfilters verbrannt
riechen, was nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf das
Fahrzeugverhalten und die Umwelt.
Kontrollen

DS5_de_Chap09_verifications_ed02-2015
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr und
auf kurzen Strecken eingesetzt werden.
Deshalb kann eine Kontrolle der Bremsen auf
ihren Zustand auch zwischen den War tungen des
Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
Bremsbeläge
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden Sie sich bitte an das CITROËN-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
abnutzung der
Bre msscheiben Elektrische Feststellbremse
Die elektrische Feststellbremse erfordert
keine besondere Kontrolle. Bei Auftreten
eines Problems (siehe Kapitel "Fahrbetrieb -

Abschnitt Elektrische Feststellbremse -
Funktionsstörungen"), sollten Sie jedoch das
System von einem Ver treter des CITROËN-
Händlernetzes oder durch eine qualifizierte
Fachwerkstatt überprüfen lassen.
Ver wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat CITROËN
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Für weitere Informationen zur elektrischen
Feststellbremse siehe entsprechende Rubrik.
Schaltgetriebe
Das Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.
automatikgetriebe
Das Automatikgetriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.

253
DS5_de_Chap09_verifications_ed02-2015
Additiv AdBlue® und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen Euro-
Norm 6 ha
t CITROËN entschieden, seine Diesel-
Fahrzeuge mit einem Abgasaufbereitungssystem
auszustatten, das sich aus SCR-System (selektive
katalytische Reduktion) und Par tikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR- System
Mit dem speziellen Additiv AdBlue®, das Urea enthält,
wandelt der Katalysator bis zu 85% des Stickstoffoxids
(NOx) in Stickstoff und Wasser um - Substanzen, die
weder die Gesundheit noch die Umwelt belasten. Das Additiv AdBlue
® befindet sich in einem separaten,
spezifischen Tank unter dem Kofferraum. Der Tank
fasst 17
Li

ter, womit das Fahrzeug etwa 20
00
0
km
w

eit fahren kann, bevor ein Alarm einen niedrigen
Füllstand anzeigt, mit dem Sie noch weitere 2
40

0
km
f

ahren können.
Um eine ordnungsgemäße Funktionsweise des
SCR-Systems zu ermöglichen, wird der AdBlue
®-
Additivtank während der Inspektion Ihres Fahrzeugs
bei einem Vertreter des CITROËN-Händlernetzes
oder bei einer qualifizier ten Fachwerkstatt stets
nachgefüllt.
Werden zwischen zwei Inspektionen mehr als
20
00

0
km z

urückgelegt, sollten Sie den Tank bei
einem CITROËN-Vertragspartner oder bei einer
qualifizierten Fachwerkstatt nachfüllen lassen. Sobald der AdBlue
®-Additivtank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Star ten des Motors.
Bei Ausfall des SCR-Systems entspricht der
Emissionswer t des Fahrzeugs nicht mehr
der Euro-Norm 6: Ihr Fahrzeug verschmutzt
die Umwelt!
Bei einer Störung des SCR-Systems wenden
Sie sich daher umgehend an einen Ver treter
des CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, da der Motorstar t
nach 1
10

0
km m

it gestör tem System
automatisch gesperr t wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
Kontrollen

DS5_de_Chap09_verifications_ed02-2015

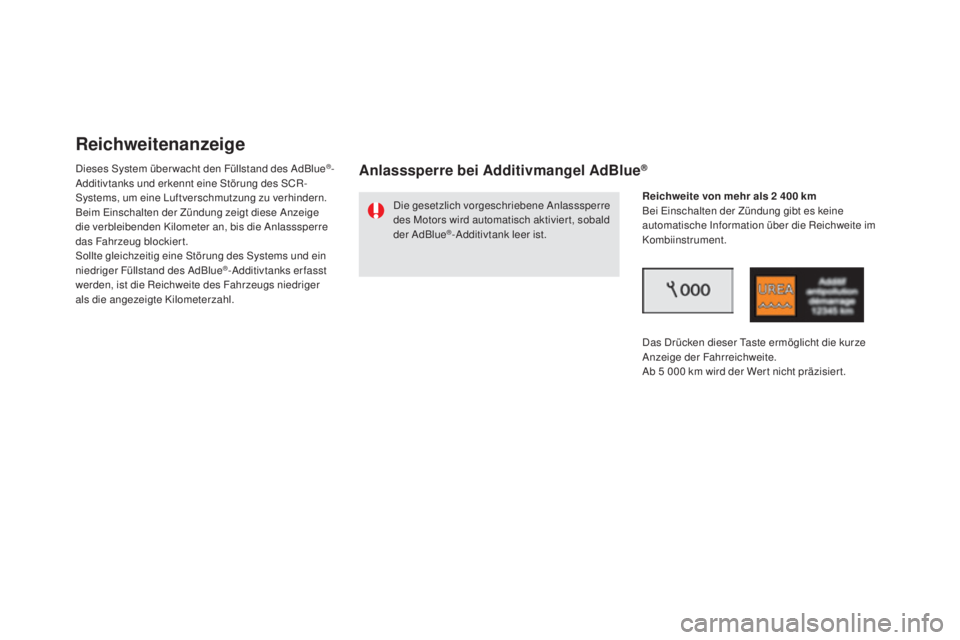

Reichweitenanzeige
Dieses System über wacht den Füllstand des AdBlue®-
Additivtanks und erkennt eine Störung des SCR-
Systems, um eine Luftverschmutzung zu verhindern.
Beim Einschalten der Zündung zeigt diese Anzeige
die verbleibenden Kilometer an, bis die Anlasssperre
das Fahrzeug blockiert.
Sollte gleichzeitig eine Störung des Systems und ein
niedriger Füllstand des AdBlue
®-Additivtanks erfasst
werden, ist die Reichweite des Fahrzeugs niedriger
als die angezeigte Kilometerzahl.
anlasssperre bei addi tivmangel adBl ue®
Die gesetzlich vorgeschriebene Anlasssperre
des Motors wird automatisch aktivier t, sobald
der AdBlue
®-Additivtank leer ist.Reichweite von mehr als 2
40
0
km
B
ei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite im
Kombiinstrument.
Das Drücken dieser Taste ermöglicht die kurze
Anzeige der Fahrreichweite.
Ab 5
00

0
km w
ird der Wer t nicht präzisier t.
