2016 CITROEN DS5 Betriebsanleitungen (in German)

103
DS5_de_Chap04_conduite_ed02-2015
Bei niedrigen Temperaturen
oder beim abschleppen
Bei diesen Bedingungen sollte die
Feststellbremse möglichst nicht angezogen
werden.
Hierzu lösen Sie manuell die Feststellbremse
bei eingeschalteter Zündung. Danach vor
Ausschalten der Zündung wie folgt vorgehen:
F
Scha

ltgetriebe: Den 1. Gang oder den
Rückwärtsgang einlegen.
F
auto

matikgetriebe: Position P wählen.
Die elektrische Feststellbremse verfügt über zwei
Funktionsarten:
-

autom

atisches
anzi

ehen/Lösen
Das A

nziehen er folgt automatisch bei
Motorstillstand, das Lösen er folgt automatisch,
wenn sich das Fahrzeug in Bewegung setzt
(standardmäßig aktiviert).
-
manue

lles Lösen/
anzieh

en
Zum

manuellen Anziehen der Feststellbremse
ziehen Sie die Betätigung
a. Zum

manuellen Lösen der Feststellbremse die
Bremse treten und dann die Betätigung ziehen
und wieder loslassen.
Programmierung des auto matikmodus
Für bestimmte Ver triebsländer des Fahrzeugs, ist
es möglich, den automatischen Funktionsmodus zu
deaktivieren.
In diesem Fall er folgt die Deaktivierung
über das Konfigurationsmenü des
Fahrzeugs.

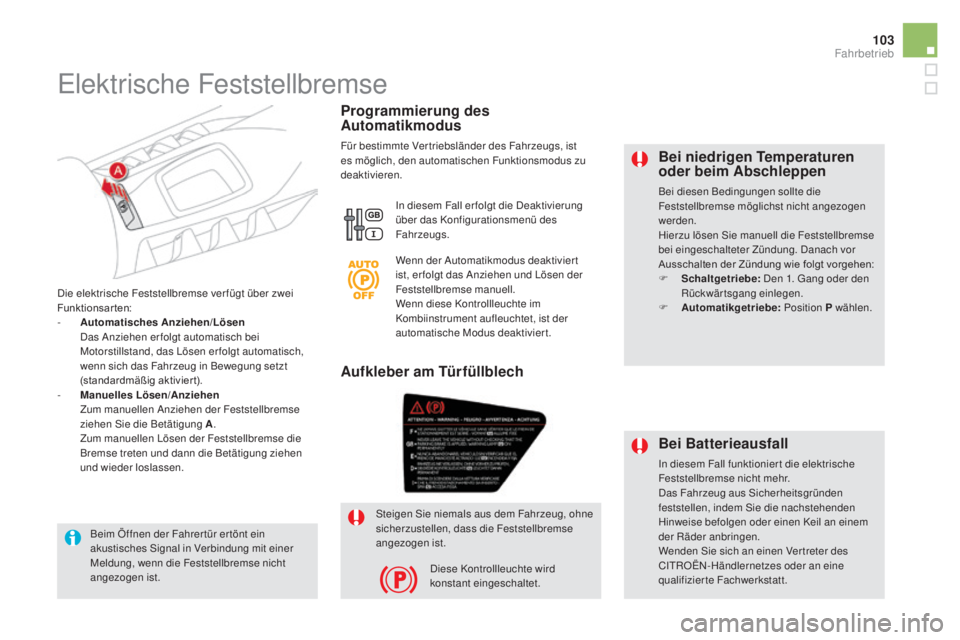

Elektrische Feststellbremse
Wenn der Automatikmodus deaktivier t
ist, er folgt das Anziehen und Lösen der
Feststellbremse manuell.
Wenn diese Kontrollleuchte im
Kombiinstrument aufleuchtet, ist der
automatische Modus deaktiviert.
Steigen Sie niemals aus dem Fahrzeug, ohne
sicherzustellen, dass die Feststellbremse
angezogen ist. Diese Kontrollleuchte wird
konstant eingeschaltet.
aufkleber am Türfüllblech
Bei Batterieausfall
In diesem Fall funktionier t die elektrische
Feststellbremse nicht mehr.
Das Fahrzeug aus Sicherheitsgründen
feststellen, indem Sie die nachstehenden
Hinweise befolgen oder einen Keil an einem
der Räder anbringen.
Wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Beim Öffnen der Fahrer tür er tönt ein
akustisches Signal in Verbindung mit einer
Meldung, wenn die Feststellbremse nicht
angezogen ist.
Fahrbetrieb

DS5_de_Chap04_conduite_ed02-2015
Zum Lösen der Feststellbremse bei eingeschalteter
Zündung oder laufendem Motor auf das Bremspedal
treten und die Betätigung
a z

iehen und dann wieder
loslassen.
Das vollständige Lösen der Feststellbremse wird
folgendermaßen angezeigt:
manuelles Lösen
- Durch Ausschalten der
Br emskontrollleuchte und der
Kontrollleuchte P an der
Betätigung
a,
- dur

ch Anzeige der Meldung
"Feststellbremse gelöst".
Wenn die Betätigung
a oh

ne Druck auf das
Bremspedal gezogen wird, wird die Feststellbremse
nicht gelöst und eine Meldung erscheint im
Kombiinstrument.
Bitte stellen Sie vor Verlassen des
Fahrzeuges sicher, dass die Kontrollleuchten
der Feststellbremse im Kombiinstrument
und an der Betätigung
a unun

terbrochen
leuchten.
Zum Anziehen der Feststellbremse bei
Fahrzeugstillstand mit laufendem oder
ausgeschaltetem Motor die Betätigung
a anz

iehen
.

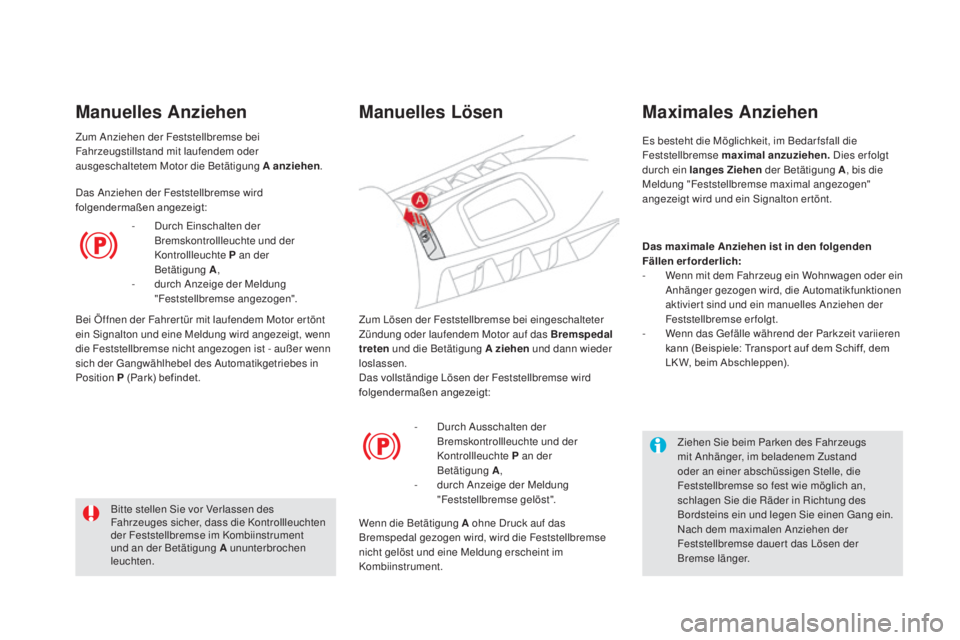

manuelles anzie hen
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
-
Durc

h Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P an der
Betätigung
a,
- dur

ch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrer tür mit laufendem Motor er tönt
ein Signalton und eine Meldung wird angezeigt, wenn
die Feststellbremse nicht angezogen ist - außer wenn
sich der Gangwählhebel des Automatikgetriebes in
Position P (Park) befindet. Das maximale
anzi

ehen ist in den folgenden
Fällen erforderlich:
-
Wen

n mit dem Fahrzeug ein Wohnwagen oder ein
Anhänger gezogen wird, die Automatikfunktionen
aktivier t sind und ein manuelles Anziehen der
Feststellbremse erfolgt.
-
Wen

n das Gefälle während der Parkzeit variieren
kann (Beispiele: Transpor t auf dem Schiff, dem
LK W, beim Abschleppen).
Es besteht die Möglichkeit, im Bedar fsfall die
Feststellbremse maximal anzuziehen.
Dies er folgt
durch ein langes Ziehen der Betätigung
a, bis d
ie
Meldung "Feststellbremse maximal angezogen"
angezeigt wird und ein Signalton er tönt.
Ziehen Sie beim Parken des Fahrzeugs
mit Anhänger, im beladenem Zustand
oder an einer abschüssigen Stelle, die
Feststellbremse so fest wie möglich an,
schlagen Sie die Räder in Richtung des
Bordsteins ein und legen Sie einen Gang ein.
Nach dem maximalen Anziehen der
Feststellbremse dauert das Lösen der
Bremse länger.
maximales anzi ehen

105
DS5_de_Chap04_conduite_ed02-2015
Bitte überprüfen Sie vor Verlassen des
Fahrzeugs, ob die Kontrollleuchten der
Feststellbremse im Kombiinstrument und der
Betätigung
a un
unterbrochen leuchtet.
Lassen Sie bei eingeschalteter Zündung
Kinder nicht alleine im Fahrzeug, da sie die
Feststellbremse lösen könnten.

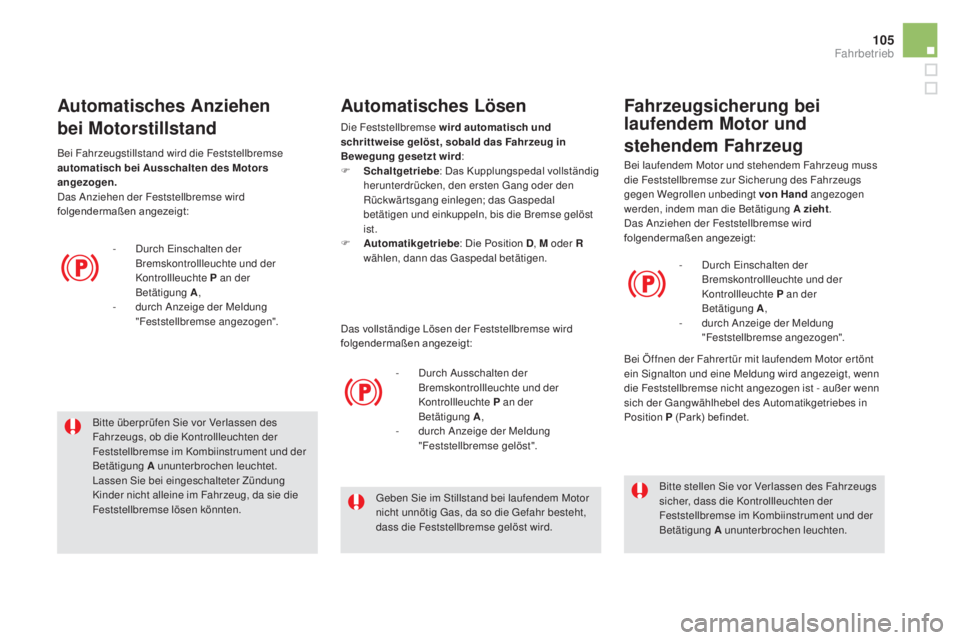

automatisches anzi ehen
bei
moto
rstillstand
- Durch Einschalten der
Br
emskontrollleuchte und der
Kontrollleuchte P an der
Betätigung
a,
- dur

ch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Fahrzeugstillstand wird die Feststellbremse
automatisch bei
auss

chalten des
moto
rs
angezogen.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
automatisches Lösen
Die Feststellbremse wird automatisch und
schrittweise gelöst, sobald das Fahrzeug in
Bewegung gesetzt wird :
F
Scha

ltgetriebe : Das Kupplungspedal vollständig
herunterdrücken, den ersten Gang oder den
Rückwärtsgang einlegen; das Gaspedal
betätigen und einkuppeln, bis die Bremse gelöst
ist.
F
auto

matikgetriebe : Die Position D ,
m od

er R
wählen, dann das Gaspedal betätigen.
-
Durc

h Ausschalten der
Bremskontrollleuchte und der
Kontrollleuchte P an der
Betätigung
a,
- dur

ch Anzeige der Meldung
"Feststellbremse gelöst".
Geben Sie im Stillstand bei laufendem Motor
nicht unnötig Gas, da so die Gefahr besteht,
dass die Feststellbremse gelöst wird. Bitte stellen Sie vor Verlassen des Fahrzeugs
sicher, dass die Kontrollleuchten der
Feststellbremse im Kombiinstrument und der
Betätigung
a un

unterbrochen leuchten.
Bei laufendem Motor und stehendem Fahrzeug muss
die Feststellbremse zur Sicherung des Fahrzeugs
gegen Wegrollen unbedingt von
hand
ang

ezogen
werden, indem man die Betätigung
a zi

eht.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
-
Durc

h Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P an der
Betätigung
a,
- dur

ch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrer tür mit laufendem Motor er tönt
ein Signalton und eine Meldung wird angezeigt, wenn
die Feststellbremse nicht angezogen ist - außer wenn
sich der Gangwählhebel des Automatikgetriebes in
Position P (Park) befindet.
Fahrzeugsicherung bei
laufendem
moto
r und
stehendem Fahrzeug
Das vollständige Lösen der Feststellbremse wird
folgendermaßen angezeigt:
Fahrbetrieb

DS5_de_Chap04_conduite_ed02-2015
Notbremsung
Die Notbremsung ist nur in Ausnahmesituationen zu
verwenden.Bei einer durch Einschalten dieser
Kontrollleuchte angezeigten Störung des
DSC-Systems wird die Bremsstabilität nicht
garantiert.
In diesem Fall muss die Stabilität durch den
Fahrer gewährleistet werden, indem dieser die
Betätigung
a wi

ederholt anzieht und wieder
löst.
Bei einer Störung der Fußbremsanlage
oder in außergewöhnlichen Situationen
(Beispiel: Unwohlsein des Fahrers, ...)
ermöglicht das Anziehen der Betätigung
a
das A

nhalten des Fahrzeugs.
Das DSC-System garantier t die Stabilität beim
Bremsen bei einer Betätigung der Notbremsung.
Bei einer Störung der Notbremse wird die Meldung
"Fehler Feststellbremse" angezeigt.
Besondere Situationen
Zur Gewährleistung der korrekten Funktion
und somit Ihrer Sicherheit ist die Anzahl an
aufeinanderfolgendem Anziehen/Lösen der
Feststellbremse auf acht Mal begrenzt.
Bei übermäßigem Gebrauch werden Sie durch
die Meldung "Feststellbremse defekt" und eine
blinkende Kontrollleuchte gewarnt. In besonderen Situationen (Motor star ten...)
kann die Feststellbremse die Anzugstärke
selbst einstellen. Es handelt sich um eine
normale Funktion.
Zum Bewegen des Fahrzeugs um einige
Zentimeter ohne Star ten des Motors bei
eingeschalteter Zündung betätigen Sie das
Bremspedal und lösen Sie die Feststellbremse
durch
anzi
ehen
und anschließendes Lösen
der Betätigung
a. Das v
ollständige Lösen
der Feststellbremse wird durch Ausschalten
der Kontrollleuchte an der Betätigung
a, der
K
ontrollleuchte am Kombiinstrument und durch
Anzeige der Meldung "Feststellbremse gelöst"
angezeigt.
Wenn durch den Betreiber einer
Tunnelwaschanlage (Waschanlage mit
Zugvorrichtung) das Laufen lassen des Motors
nicht gestattet ist, bitte wie nachstehend
beschrieben vorgehen:
- Motor abstellen,
- Zün
dung anstellen,
- auf d

as Bremspedal treten und die Betätigung
a anz

iehen und dann wieder loslassen (siehe
"Manuelles Lösen").
Bitte beachten Sie, dass die Schritte in zügiger
Reihenfolge erfolgen müssen, nachdem das
Fahrzeug in die Transportschiene gefahren
wurde.

107
DS5_de_Chap04_conduite_ed02-2015

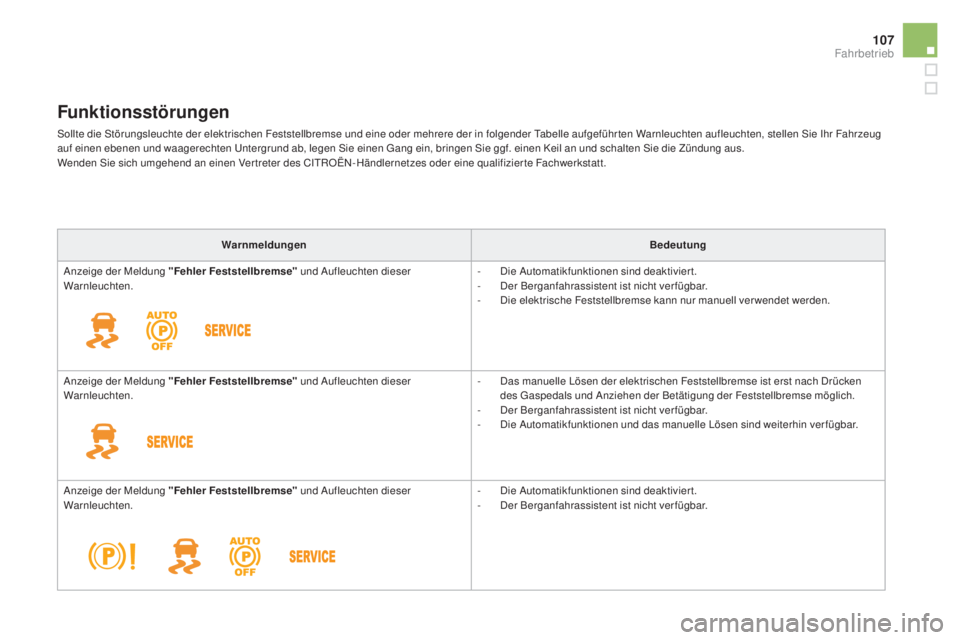

Funktionsstörungen
Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführten Warnleuchten aufleuchten, stellen Sie Ihr Fahrzeug
auf einen ebenen und waagerechten Untergrund ab, legen Sie einen Gang ein, bringen Sie ggf. einen Keil an und schalten Sie die Zündung aus.
Wenden Sie sich umgehend an einen Vertreter des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt.
warn
meldungen Bedeutung
Anzeige der Meldung "Fehler Feststellbremse" und Aufleuchten dieser
Warnleuchten. -
Die

Automatikfunktionen sind deaktiviert.
-
Der B

erganfahrassistent ist nicht verfügbar.
-
Die

elektrische Feststellbremse kann nur manuell verwendet werden.
Anzeige der Meldung "Fehler Feststellbremse" und Aufleuchten dieser
Warnleuchten. -
Das

manuelle Lösen der elektrischen Feststellbremse ist erst nach Drücken
des Gaspedals und Anziehen der Betätigung der Feststellbremse möglich.
-
Der B

erganfahrassistent ist nicht verfügbar.
-
Die A

utomatikfunktionen und das manuelle Lösen sind weiterhin ver fügbar.
Anzeige der Meldung "Fehler Feststellbremse" und Aufleuchten dieser
Warnleuchten. -
Die

Automatikfunktionen sind deaktiviert.
-
Der B

erganfahrassistent ist nicht verfügbar.
Fahrbetrieb

DS5_de_Chap04_conduite_ed02-2015

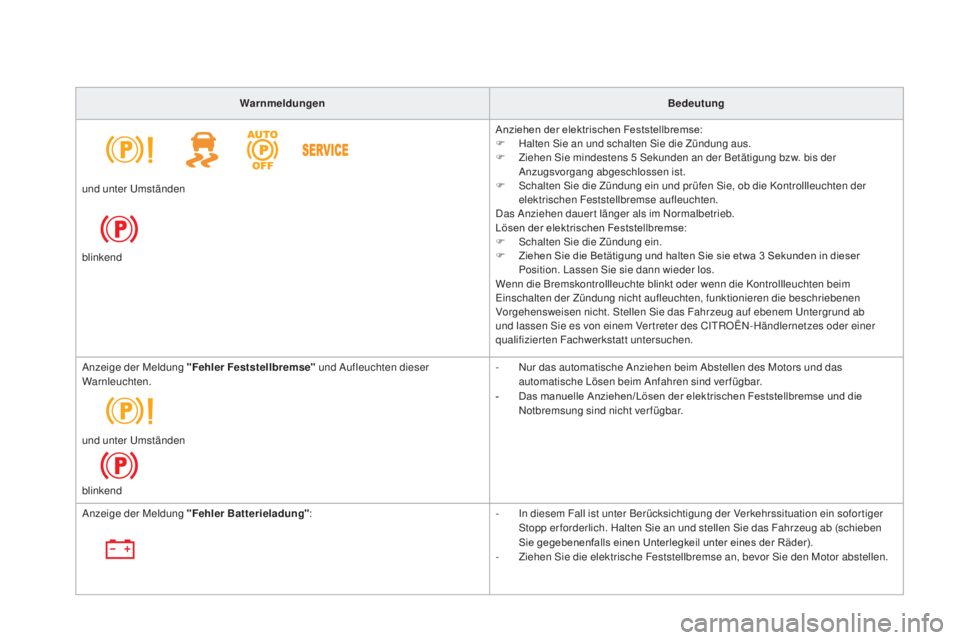

warnmeldungenBed eutung
Anziehen der elektrischen Feststellbremse:
F
Hal

ten Sie an und schalten Sie die Zündung aus.
F
Zie

hen Sie mindestens 5
Se
kunden an der Betätigung bzw. bis der
Anzugsvorgang abgeschlossen ist.
F
Sch

alten Sie die Zündung ein und prüfen Sie, ob die Kontrollleuchten der
elektrischen Feststellbremse aufleuchten.
Das Anziehen dauert länger als im Normalbetrieb.
Lösen der elektrischen Feststellbremse:
F
Sch

alten Sie die Zündung ein.
F
Zie

hen Sie die Betätigung und halten Sie sie etwa 3
Se
kunden in dieser
Position. Lassen Sie sie dann wieder los.
Wenn die Bremskontrollleuchte blinkt oder wenn die Kontrollleuchten beim
Einschalten der Zündung nicht aufleuchten, funktionieren die beschriebenen
Vorgehensweisen nicht. Stellen Sie das Fahrzeug auf ebenem Untergrund ab
und lassen Sie es von einem Ver treter des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt untersuchen.
und unter Umständen
blinkend
Anzeige der Meldung "Fehler Feststellbremse"
und Aufleuchten dieser
Warnleuchten. -
Nur d

as automatische Anziehen beim Abstellen des Motors und das
automatische Lösen beim Anfahren sind verfügbar.
-
Das m

anuelle Anziehen/Lösen der elektrischen Feststellbremse und die
Notbremsung sind nicht verfügbar.
und unter Umständen
blinkend
Anzeige der Meldung "Fehler Batterieladung" :-
In di

esem Fall ist unter Berücksichtigung der Verkehrssituation ein sofor tiger
Stopp er forderlich. Halten Sie an und stellen Sie das Fahrzeug ab (schieben
Sie gegebenenfalls einen Unterlegkeil unter eines der Räder).
-
Ziehen

Sie die elektrische Feststellbremse an, bevor Sie den Motor abstellen.

109
DS5_de_Chap04_conduite_ed02-2015

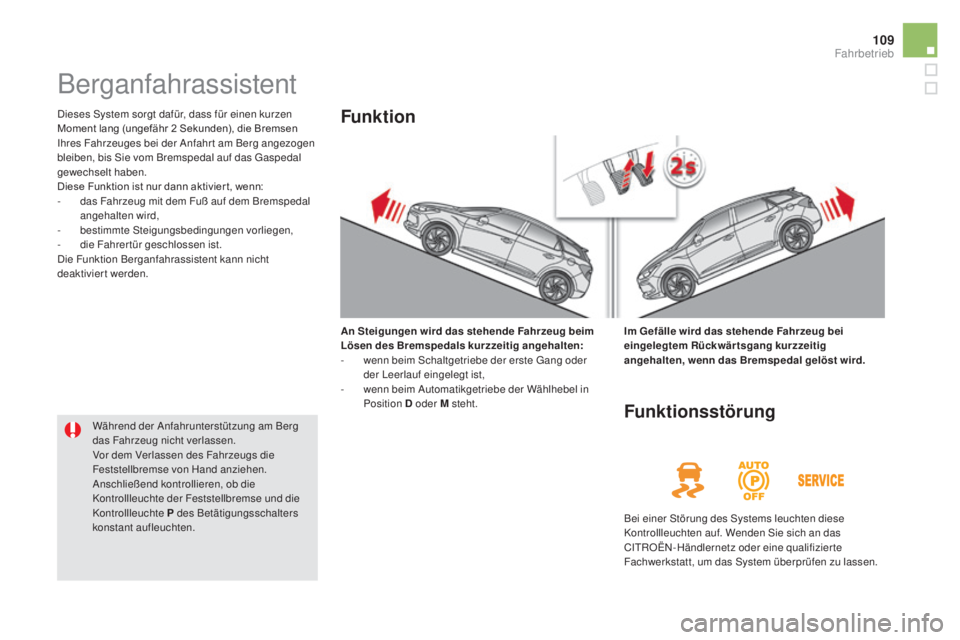

Berganfahrassistent
Dieses System sorgt dafür, dass für einen kurzen
Moment lang (ungefähr 2 Sekunden), die Bremsen
Ihres Fahrzeuges bei der Anfahr t am Berg angezogen
bleiben, bis Sie vom Bremspedal auf das Gaspedal
gewechselt haben.
Diese Funktion ist nur dann aktivier t, wenn:
-
das F

ahrzeug mit dem Fuß auf dem Bremspedal
angehalten wird,
-
bes

timmte Steigungsbedingungen vorliegen,
-
die F

ahrer tür geschlossen ist.
Die Funktion Berganfahrassistent kann nicht
deaktiviert werden.
an St

eigungen wird das stehende Fahrzeug beim
Lösen des Bremspedals kurzzeitig angehalten:
-
wen

n beim Schaltgetriebe der erste Gang oder
der Leerlauf eingelegt ist,
-
wen

n beim Automatikgetriebe der Wählhebel in
Position D oder
m st

eht.Funktion
Im Gefälle wird das stehende Fahrzeug bei
eingelegtem Rückwärtsgang kurzzeitig
angehalten, wenn das Bremspedal gelöst wird.
Während der Anfahrunterstützung am Berg
das Fahrzeug nicht verlassen.
Vor dem Verlassen des Fahrzeugs die
Feststellbremse von Hand anziehen.
Anschließend kontrollieren, ob die
Kontrollleuchte der Feststellbremse und die
Kontrollleuchte P des Betätigungsschalters
konstant aufleuchten.
Funktionsstörung
Bei einer Störung des Systems leuchten diese
Kontrollleuchten auf. Wenden Sie sich an das
CITROËN-Händlernetz oder eine qualifizierte
Fachwerkstatt, um das System überprüfen zu lassen.
Fahrbetrieb

DS5_de_Chap04_conduite_ed02-2015
Legen Sie den Rückwär tsgang nur ein, wenn das
Fahrzeug steht und der Motor im Leerlauf dreht.
Wählen Sie aus Sicherheitsgründen und um
das Anspringen des Motors zu erleichtern
immer den Leerlauf und betätigen Sie das
Kupplungspedal.
6-Gang-Schaltgetriebe
F Verschieben Sie den Schalthebel vollständig
nach rechts, um den 5. oder
6. Gang richtig einzulegen.
Übergang des 5. oder des 6.
Gangs
Einlegen des Rückwärtsgangs
F Heben Sie den Ring unter dem Schalthebelknopf
an u nd verschieben Sie den Schalthebel nach
links und dann nach vorne. Die Nichtbeachtung dieser Empfehlung kann
zur dauerhaften Beschädigung des Getriebes
führen (versehentliches Einlegen des 3. oder
4. Gangs).
