2016 CITROEN DS5 Betriebsanleitungen (in German)

191
DS5_de_Chap07_securite_ed02-2015
Seiten-airbags
auslösen
Bei einem starken Seitenaufprall, der auf den
gesamten Seitenaufprallbereich B oder einen Teil
desselben senkrecht zur Fahrzeuglängsachse,
in horizontaler Ebene und von außen in Richtung
Innenraum wirkt, wird der Airbag einseitig ausgelöst.
Der Seiten-Airbag entfaltet sich zwischen Hüfte und
Schulter des vorderen Insassen und dem betreffenden
Türinnenblech. System, das Fahrer und Beifahrer bei einem starken
Seitenaufprall Schutz bietet und die Verletzungsgefahr
im Brustbereich sowie zwischen Hüfte und Schulter
einschränken soll.
Jeder Seiten-Airbag ist in das Sitzlehnengestell an der
Türseite integriert.
aufprallerfassungsbereiche
a. Frontalaufprallbereich
B. Sei tenaufprallbereich
Kopf-airbags
System, das Fahrer und Insassen (außer auf dem
hinteren Mittelsitz) bei einem starken seitlichen
Aufprall Schutz bietet und die Verletzungsgefahr auf
die Seite des Kopfes beschränken soll.
Jeder Kopf-Airbag ist in die Streben und den oberen
Teil des Fahrgastraums eingelassen. Bei einem leichten Aufprall oder
Zusammenstoß an der Seite des Fahrzeugs
oder beim Überschlagen wird der Airbag
möglicherweise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall werden
die Seiten- und Kopf-Airbags nicht ausgelöst.
auslösung
Bei einem starken seitlichen Aufprall, der auf den
gesamten Seitenaufprallbereich B oder einen Teil
desselben senkrecht zur Fahrzeuglängsachse,
in horizontaler Ebene und von außen in Richtung
Innenraum wirkt, werden die Airbags gleichzeitig mit
dem entsprechenden Seiten-Airbag ausgelöst.
Der Kopf-Airbag entfaltet sich zwischen dem vorderen
oder hinteren Insassen und den Seitenscheiben.
Wenn diese Kontrollleuchte im
Kombiinstrument in Verbindung mit einem
akustischen Warnsignal und einer Meldung
im Anzeigefeld des Kombiinstruments
aufleuchtet, wenden Sie sich bitte an einen
CITROËN-Ver tragspar tner oder eine
qualifizier te Fachwerkstatt, um das System
überprüfen zu lassen. Die Airbags werden
bei einem starken Aufprall möglicherweise
nicht mehr ausgelöst.
Funktionsstörung
Sicherheit

Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgur t an und
achten Sie auf den richtigen Sitz des Gur tes.
Achten Sie darauf, dass sich nichts zwischen den
Insassen und den Airbags befindet (Kinder, Tiere,
Gegenstände); kleben und befestigen Sie nichts
auf bzw. in der Nähe der Airbag-Austrittsstelle,
dies könnte bei der Auslösung Verletzungen
verursachen.
Nehmen Sie niemals Änderungen an der
Originalausstattung Ihres Fahrzeugs vor,
insbesondere nicht in der direkten Umgebung der
Airbags.
Auf den Airbag-Abdeckungen dür fen weder
Aufkleber noch sonstige Gegenstände befestigt
werden.
Arbeiten an den Airbag-Systemen sind
ausschließlich dem CITROËN-Händlernetz bzw.
einer qualifizierten Fachwerkstatt vorbehalten.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr von
Verletzungen bzw. leichten Verbrennungen an
Kopf, Oberkörper oder Armen beim Auslösen eines
Airbags nicht ausgeschlossen werden. Der Airbag
füllt sich nahezu augenblicklich (innerhalb einiger
Millisekunden) und entleer t sich daraufhin ebenso
schnell wieder, wobei die warmen Gase durch dafür
vorgesehene Öffnungen entweichen.Seiten-airbags
Ziehen Sie nur zugelassene Bezüge über die
Sitze, die das Auslösen der Seiten-Airbags nicht
beeinträchtigen. Für weitere Informationen zu den
für Ihr Fahrzeug geeigneten Sitzbezügen wenden
Sie sich bitte an Ihren CITROËN-Ver tragspar tner.
Zusätzliche Informationen zum Thema Zubehör
finden Sie im entsprechenden Abschnitt.
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze (Kleidungsstücke, etc.)
und kleben Sie nichts darauf. Dadurch könnten
beim Entfalten des Seiten-Airbags Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an die
Tür als nötig.
Front-airbags
Halten Sie das Lenkrad beim Fahren nicht an den
Speichen und legen Sie die Hände nicht auf das
Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße nicht auf
das Armaturenbrett.
Rauchen Sie nicht, da beim Entfalten der Airbags
durch die Zigarette oder Pfeife Verbrennungen oder
Verletzungen verursacht werden können.
Ferner sollten Sie das Lenkrad niemals ausbauen,
durchbohren oder heftigen Stößen aussetzen.
Befestigen oder kleben Sie nichts weder an
das Lenkrad noch an das Armaturenbrett; dies
könnte Verletzungen beim Entfalten des Airbags
verursachen.
Empfehlungen
Kopf-airbags
Befestigen Sie nichts am Dachhimmel und kleben
Sie nichts darauf. Dadurch könnten beim Entfalten
des Kopf-Airbags Verletzungen am Kopf entstehen.
Ist Ihr Fahrzeug mit Kopf-Airbags ausgestattet,
bauen Sie die am Dachhimmel montier ten
Haltegriffe nicht aus. Sie sind Teil der Befestigung
der Kopf-Airbags.
Um die volle Schutzwirkung der airbags zu gewährleisten, halten Sie bitte nachfolgende Sicherheitsvorschriften ein:

193
DS5_de_Chap07_securite_ed02-2015
Sicherheit

DS5_de_Chap08_info-pratiques_ed02-2015

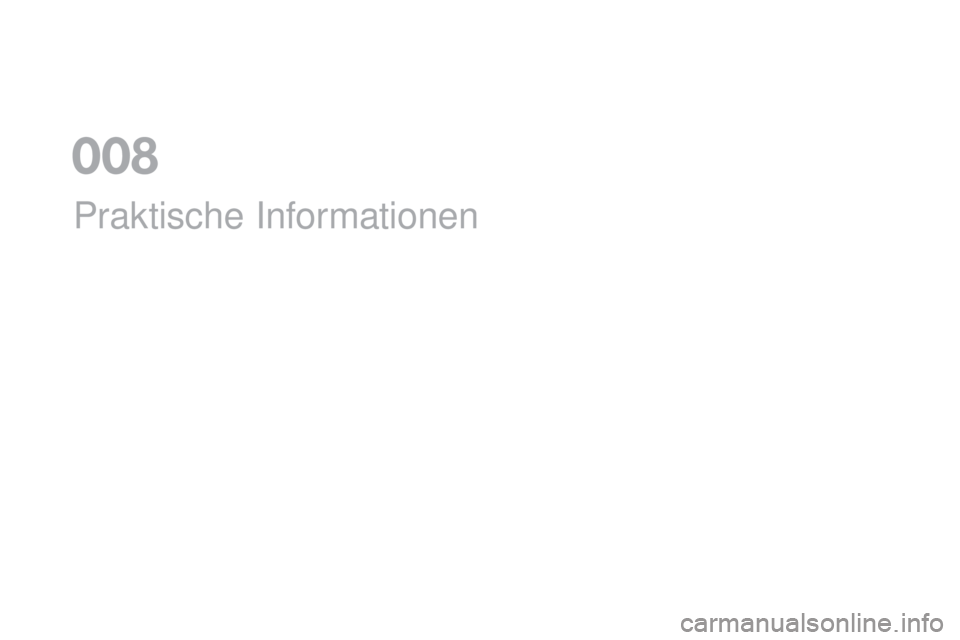

Praktische Informationen
008

DS5_de_Chap08_info-pratiques_ed02-2015

DS5_de_Chap08_info-pratiques_ed02-2015
Das Reifenpannenset ist im Staukasten unter dem
Kofferraumboden untergebracht. Dieses Set besteht aus einem Kompressor und einer
Dichtmittelpatrone.
Damit können Sie den defekten Reifen provisorisch
reparieren.
So können Sie zur nächstgelegenen Fachwerkstatt
fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den Reifen
eingedrungene Fremdkörper sollten möglichst nicht
entfernt werden.
Mit dem Kompressor können Sie den Reifendruck
kontrollieren und anpassen.

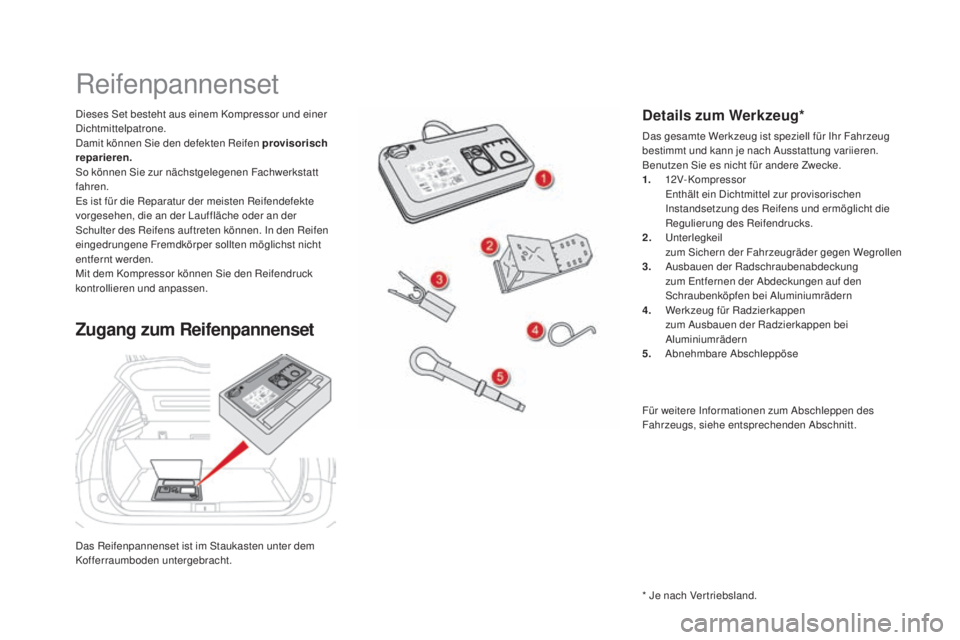

Reifenpannenset
Zugang zum Reifenpannenset
Details zum werkzeug*
Das gesamte Werkzeug ist speziell für Ihr Fahrzeug
bestimmt und kann je nach Ausstattung variieren.
Benutzen Sie es nicht für andere Zwecke.
1.
12
V-Kompressor
Ent

hält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und ermöglicht die
Regulierung des Reifendrucks.
2.
Un

terlegkeil
zum

Sichern der Fahrzeugräder gegen Wegrollen
3.
Ausba

uen der Radschraubenabdeckung
zum E

ntfernen der Abdeckungen auf den
Schraubenköpfen bei Aluminiumrädern
4.
Wer

kzeug für Radzierkappen
zum A

usbauen der Radzierkappen bei
Aluminiumrädern
5.
Abneh

mbare Abschleppöse
* Je nach Ver triebsland. Für weitere Informationen zum Abschleppen des
Fahrzeugs, siehe entsprechenden Abschnitt.

197
DS5_de_Chap08_info-pratiques_ed02-2015
a. Hebel zum Einstellen der Position "Reparatur"
oder "Fülldruck"
B.
Sch

alter ein "I" / aus "O"
C.
Kno

pf zum Luft ablassen
D.
Man

ometer (in Bar und p.s.i.)
E.
Fac

h mit:
-
ein

em Kabel mit Adapter für 12V-Anschluss
-
ver

schiedene Aufsatzstücke zum Aufpumpen
von Bällen, Fahrradreifen, ...

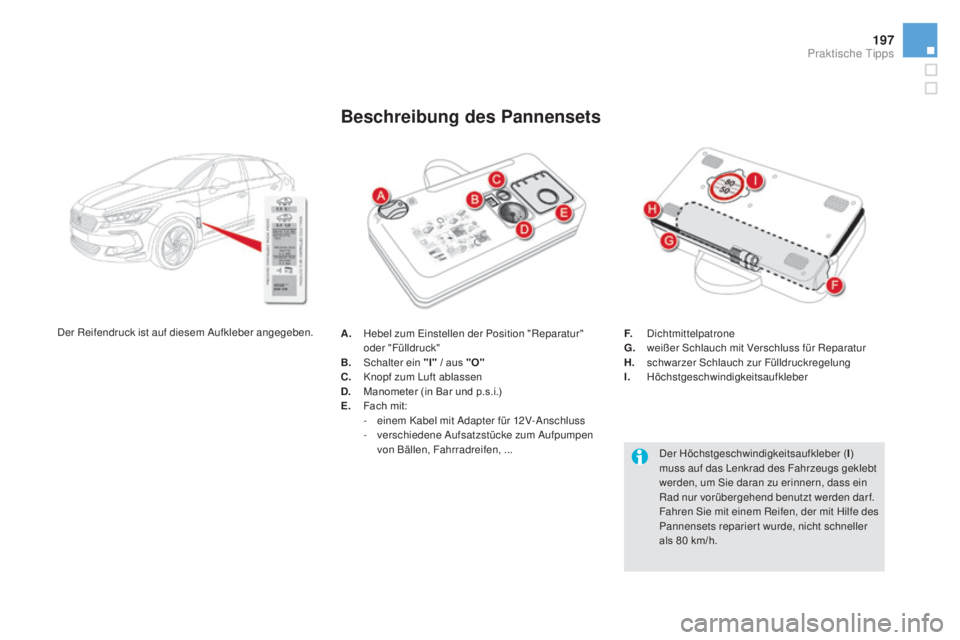

Beschreibung des Pannensets
F. Dichtmittelpatrone
G. wei ßer Schlauch mit Verschluss für Reparatur
h. sch

warzer Schlauch zur Fülldruckregelung
I.
Hö

chstgeschwindigkeitsaufkleber
Der Höchstgeschwindigkeitsaufkleber ( I)
muss auf das Lenkrad des Fahrzeugs geklebt
werden, um Sie daran zu erinnern, dass ein
Rad nur vorübergehend benutzt werden darf.
Fahren Sie mit einem Reifen, der mit Hilfe des
Pannensets repariert wurde, nicht schneller
als 80
km

/h.
Der Reifendruck ist auf diesem Aufkleber angegeben.
Praktische Tipps

DS5_de_Chap08_info-pratiques_ed02-2015

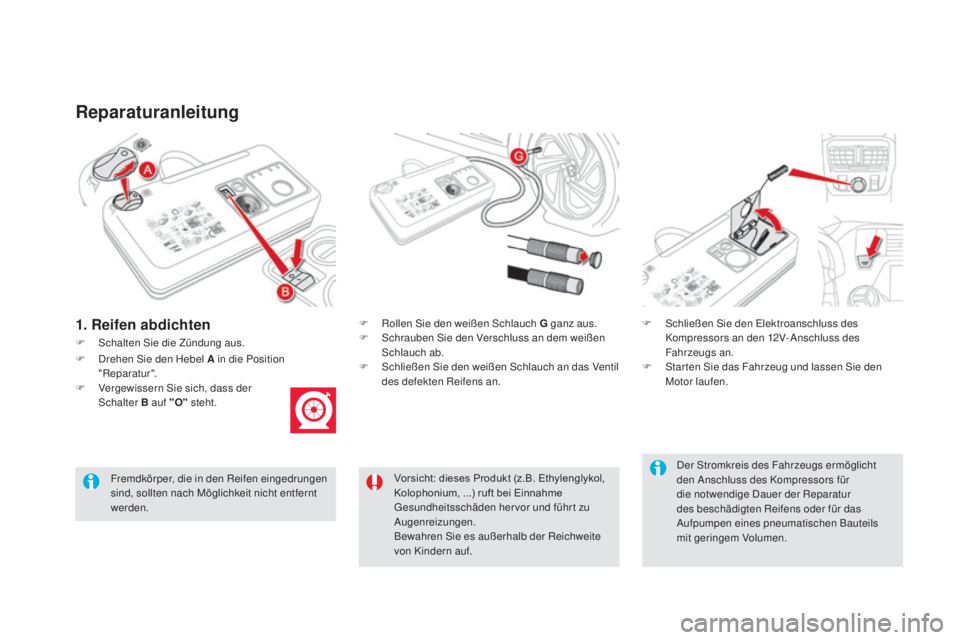

Reparaturanleitung
F Schalten Sie die Zündung aus.F
Rol
len Sie den weißen Schlauch G ganz aus.
F Sch rauben Sie den Verschluss an dem weißen
Schlauch ab.
F
Sch

ließen Sie den weißen Schlauch an das Ventil
des defekten Reifens an. F
Sch

ließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F
Sta

r ten Sie das Fahrzeug und lassen Sie den
Motor laufen.
Vorsicht: dieses Produkt (z.B. Ethylenglykol,
Kolophonium, ...) ruft bei Einnahme
Gesundheitsschäden her vor und führ t zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite
von Kindern auf.
Fremdkörper, die in den Reifen eingedrungen
sind, sollten nach Möglichkeit nicht entfernt
werden.
1. Reifen abdichten
F Drehen Sie den Hebel a in d
ie Position
"Reparatur".
F
Ver

gewissern Sie sich, dass der
Schalter B auf "O" steht.
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für
die notwendige Dauer der Reparatur
des beschädigten Reifens oder für das
Aufpumpen eines pneumatischen Bauteils
mit geringem Volumen.
