2016 CITROEN DS5 service

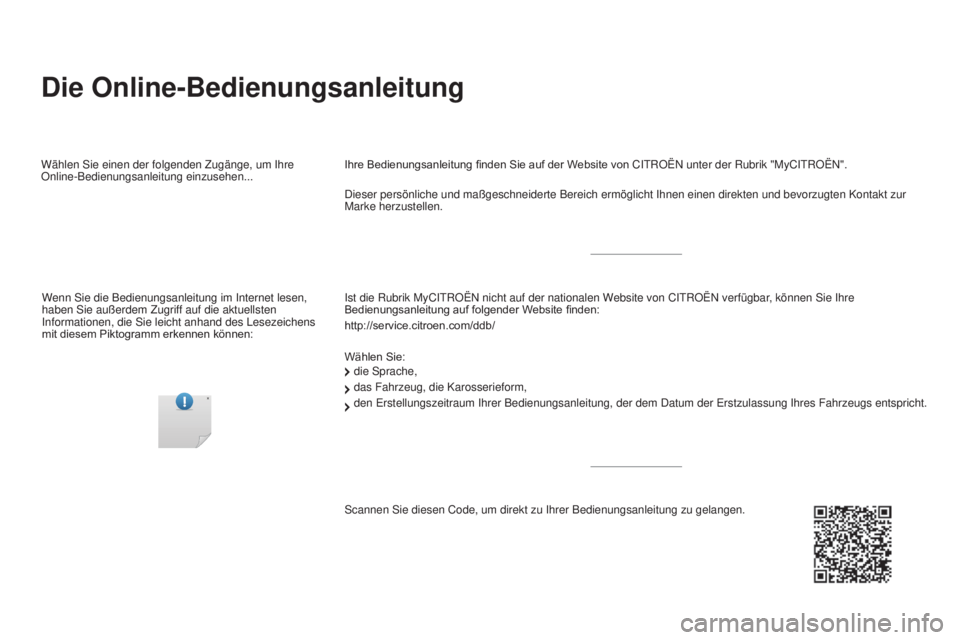

Die Online-Bedienungsanleitung
Ist die Rubrik MyCITROËN nicht auf der nationalen Website von CITROËN verfügbar, können Sie Ihre
Bedienungsanleitung auf folgender Website finden:
http://service.citroen.com/ddb/ Ihre Bedienungsanleitung finden Sie auf der Website von C
ITROËN unter der Rubrik "MyCITROËN".
Wählen Sie:
Wählen Sie einen der folgenden Zugänge, um Ihre
Online-Bedienungsanleitung einzusehen...
Dieser persönliche und maßgeschneiderte Bereich ermöglicht Ihne\
n einen direkten und bevorzugten Kontakt zur
Marke herzustellen.
die Sprache,
das Fahrzeug, die Karosserieform,
den Erstellungszeitraum Ihrer Bedienungsanleitung, der dem Datum der Ers\
tzulassung Ihres Fahrzeugs entspricht.
Scannen Sie diesen Code, um direkt zu Ihrer Bedienungsanleitung zu gelan\
gen.
Wenn Sie die Bedienungsanleitung im Internet lesen,
haben Sie außerdem Zugrif

f auf die aktuellsten
Informationen, die Sie leicht anhand des Lesezeichens
mit diesem Piktogramm erkennen können:

25
Servicevorübergehend, in
Verbindung mit einer
Meldung Eine oder mehrere kleinere Störungen
ohne spezielle Warnleuchte werden
erkannt. Stellen Sie anhand der Meldung auf dem Bildschirm den
Grund für die Fehlfunktion fest.
Bestimmte Störungen können Sie selbst beheben, zum
Beispiel eine offene Tür oder den Beginn der Sättigung
des Par tikelfilters (sobald die Verkehrsbedingungen es
erlauben, regenerieren Sie den Filter, indem Sie mit einer
Geschwindigkeit von mindestens 60
km

/h fahren, bis die
Kontrollleuchte erlischt).
Wenden Sie sich in allen anderen Fällen, beispielsweise
bei Defekt der Reifendrucküberwachung an das CITROËN-
Händlernetz oder an eine qualifizierte Fachwerkstatt.
ununterbrochen, in
Verbindung mit einer
Meldung Eine oder mehrere größere Störungen
ohne spezielle Warnleuchte werden
erkannt. Stellen Sie anhand der Meldung auf dem Bildschirm den Grund
für die Fehlfunktion fest und wenden Sie sich in jedem Fall an das
CITROËN-Händlernetz oder an eine qualifizierte Fachwerkstatt.
ununterbrochen, in Verbindung
mit einer blinkenden, dann
ständigen Anzeige des
WartungsschlüsselsDas Wartungsintervall ist überschritten.
Nur bei den Versionen Diesel BlueHDi.
Die War tung Ihres Fahrzeugs muss so bald wie möglich
durchgeführt werden.
Kontrollleuchte
ZustandUrsache
aktion
en / Beobachtungen
Betriebskontrolle

Reifendruckununterbrochen Der Druck eines oder mehrerer Reifen ist
unzureichend. Kontrollieren Sie so schnell wie möglich den Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen durchgeführ t
werden.
+ blinkt, dann
ununterbrochen,
zusammen mit der
Service-KontrollleuchteDas System zur Über wachung des
Reifendrucks ist defekt oder eines der
Räder ver fügt nicht über einen erkannten
Reifendrucksensor. Die Reifendrucküberwachung ist nicht mehr gewährleistet.
Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.
Kontrollleuchte
ZustandUrsache
aktion
en / Beobachtungen
motorselbstdiagnoseblinkt
Die Motorsteuerung weist einen Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen Vertreter
des CITROËN-Hänldernetzes oder eine qualifizierte
Fachwerkstatt durchführen.
ununterbrochen Die Abgasentgiftungsanlage weist einen
Defekt auf. Die Kontrollleuchte muss nach dem Star ten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Kraftstoffreserve ununterbrochen mit den
letzten beiden blinkenden
Strichen, in Verbindung
mit einer Meldung und
einem akustischen Signal Bei erstmaligem Aufleuchten verbleiben
noch ca. 6
Li

ter Kraftstoff im Tank.Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung leuchtet diese
Kontrollleuchte in Verbindung mit einer Meldung und einem
akustischen Signal erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Dieses akustische Signal und die Meldung werden wiederholt
in einem Rhythmus, der in dem Maße ansteigt wie der
Füllstand sinkt und sich "0" nähert.
Fassungsvermögen des Tanks: ca 60
Li

ter.
Fahren Sie keinesfalls den Tank komplett leer, dies kann
zu Schäden an der Abgasentgiftungs- oder Einspritzanlage
führen.

29
KontrollleuchteZustandUrsacheaktion en / Beobachtungen
add

itiv
adB
lue
®
(Diesel BluehDi) ununterbrochen, ab
Einschalten der Zündung,
in Verbindung mit einem
akustischen Signal und
einer Meldung über die
Reichweite Die Reichweite beträgt zwischen 600 km
u
nd 2400 km .Füllen Sie das Additiv AdBlue® rasch wieder auf: wenden Sie
sich an das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus.
+ blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung über die
ReichweiteDie Reichweite beträgt zwischen 0
km u

nd
600
km

. Füllen Sie unbedingt
das Additiv AdBlue
® wieder auf,
um eine Panne zu verhindern : wenden Sie sich an
das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus.
blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung, die das
Starten untersagt Der Behälter des Additivs AdBlue
® ist
leer: die vorgeschriebene Wegfahrsperre
verhinder t das erneute Star ten des Motors. Um den Motor wieder star ten zu können, müssen Sie
unbedingt
das Additiv AdBlue® auffüllen: wenden Sie sich
an das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus.
Es ist unbedingt erforderlich eine AdBlue
®-Mindestmenge
von 3,8 Li
tern in den Additivbehälter einzufüllen.
Zum Nachfüllen oder für weitere Informationen zum Additiv AdBlue
® siehe entsprechende Rubrik.
Betriebskontrolle

KontrollleuchteZustandUrsacheaktion en / Beobachtungen
+
+
abga
sreinigungs-
system SCR (Diesel
Blue
hDi) u

nunterbrochen,
ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer Meldung Eine Fehlfunktion des
Abgasreinigungssystems SCR wurde
erkannt.
Diese Warnung verschwindet sobald das Emissionsniveau der
Abgase wieder konform wird.
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal
und einer Meldung mit
Angabe der Reichweite Nach Bestätigung der Fehlfunktion
des Abgasreinigungssystems, können
Sie bis zu 1
10

0
km f
ahren, bevor die
Wegfahrsperre des Motors ausgelöst wird. Wenden Sie sich sobald wie möglich
an das CITROËN-
Händlernetz oder an eine qualifizier te Fachwerkstatt, um eine
Panne zu verhindern .
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer Meldung Sie haben die zulässige Fahrgrenze
nach Bestätigung der Fehlfunktion des
Abgasreinigungssystems überschritten:
die Wegfahrsperre verhindert das erneute
Star ten des Motors.
Um den Motor wieder star ten zu können, müssen Sie sich
unbedingt
an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt wenden.

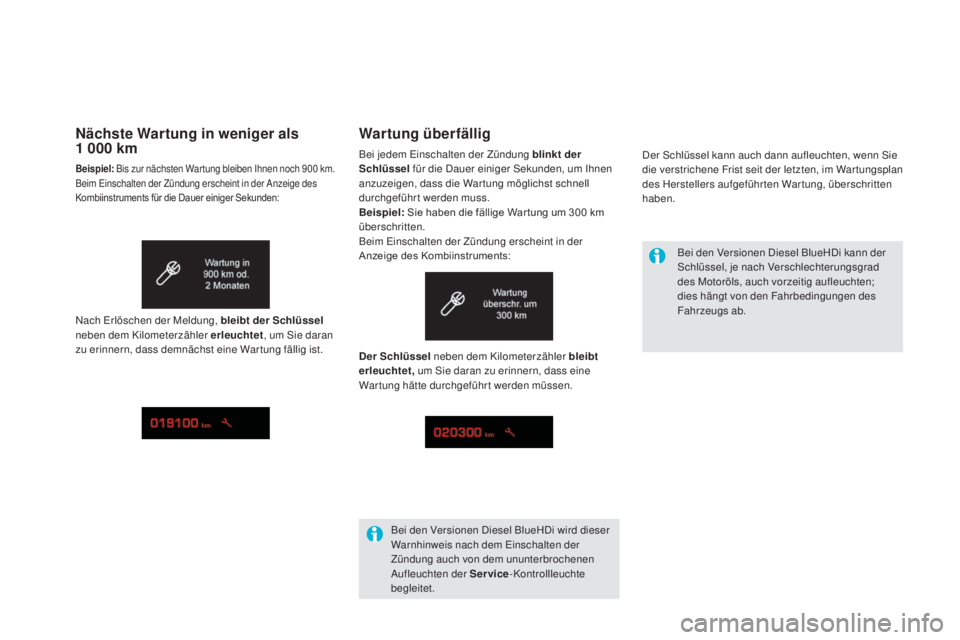

wartung überfällig
Bei jedem Einschalten der Zündung blinkt der
Schlüssel für die Dauer einiger Sekunden, um Ihnen
anzuzeigen, dass die War tung möglichst schnell
durchgeführt werden muss.
Beispiel: Sie haben die fällige War tung um 300
km
ü

berschritten.
Beim Einschalten der Zündung erscheint in der
Anzeige des Kombiinstruments: Bei den Versionen Diesel BlueHDi kann der
Schlüssel, je nach Verschlechterungsgrad
des Motoröls, auch vorzeitig aufleuchten;
dies hängt von den Fahrbedingungen des
Fahrzeugs ab.
Der Schlüssel neben dem Kilometerzähler bleibt
erleuchtet, um Sie daran zu erinnern, dass eine
Wartung hätte durchgeführt werden müssen.
Bei den Versionen Diesel BlueHDi wird dieser
Warnhinweis nach dem Einschalten der
Zündung auch von dem ununterbrochenen
Aufleuchten der Service -Kontrollleuchte
begleitet.
Nächste wart ung in weniger als
1 00 0 km
Beispiel: Bis zur nächsten War tung bleiben Ihnen noch 900 km .
Beim Einschalten der Zündung erscheint in der Anzeige des
Kombiinstruments für die Dauer einiger Sekunden:
Nach Erlöschen der Meldung, bleibt der Schlüssel
neben dem Kilometerzähler erleuchtet , um Sie daran
zu erinnern, dass demnächst eine Wartung fällig ist.
Der Schlüssel kann auch dann aufleuchten, wenn Sie
die verstrichene Frist seit der letzten, im War tungsplan
des Herstellers aufgeführten Wartung, überschritten
haben.

Ölstandsanzeige*
Ölmangel
Bei Ölmangel erscheint die Meldung "Ölstand nicht
korrekt" im Kombiinstrument, in Verbindung mit dem
Aufleuchten der Service-Kontrollleuchte und einem
akustischen Signal.
Wenn sich der Ölmangel beim Nachmessen mit dem
Ölmessstab bestätigt, füllen Sie bitte unbedingt Öl
nach, um einen Motorschaden zu vermeiden.
Weitere Informationen zum Thema Füllstandskontrolle
erhalten Sie im entsprechenden Abschnitt.
Fehlfunktion des Ölmessstabs
Diese wird durch die Anzeige der Meldung "Messung
Ölstand ungültig" im Kombiinstrument gemeldet.
Bitte wenden Sie sich in diesem Fall an einen
Vertreter des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
Bei einer Fehlfunktion des elektrischen Ölmessstabs,
wird der Motorölstand nicht mehr über wacht.
Solange das System defekt ist, müssen Sie den
Motorölstand mit Hilfe des im Motorraum befindlichen
Ölmessstabs kontrollieren.
Weitere Informationen zum Thema Füllstandskontrolle
erhalten Sie im entsprechenden Abschnitt.
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen, wird beim Einschalten der
Zündung nach der War tungsinformation für die Dauer
einiger Sekunden die Konformität des Motorölstands
im Kombiinstrument angezeigt.
Die Ölstandskontrolle ist nur zuverlässig,
wenn das Fahrzeug waagerecht steht und der
Motor seit mehr als 30
Mi

nuten abgestellt ist.
Ölstand korrekt
* Je nach Version.

DS5_de_Chap03_confort_ed02-2015

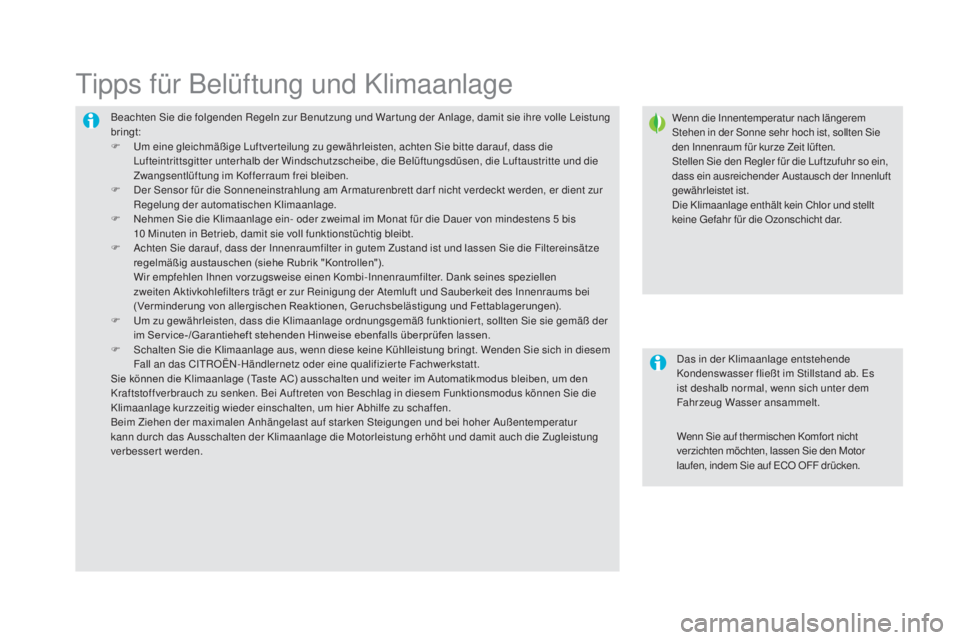

Beachten Sie die folgenden Regeln zur Benutzung und War tung der Anlage, damit sie ihre volle Leistung
bringt:
F
Um ei
ne gleichmäßige Luftver teilung zu gewährleisten, achten Sie bitte darauf, dass die
Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die Luftaustritte und die
Zwangsentlüftung im Kofferraum frei bleiben.
F
Der S

ensor für die Sonneneinstrahlung am Armaturenbrett dar f nicht verdeckt werden, er dient zur
Regelung der automatischen Klimaanlage.
F
Neh

men Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von mindestens 5
bi
s
10
Mi

nuten in Betrieb, damit sie voll funktionstüchtig bleibt.
F
Ach

ten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze
regelmäßig austauschen (siehe Rubrik "Kontrollen").
Wir

empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen
zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei
(Verminderung von allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).
F
Um zu g

ewährleisten, dass die Klimaanlage ordnungsgemäß funktionier t, sollten Sie sie gemäß der
im Service-/Garantieheft stehenden Hinweise ebenfalls überprüfen lassen.
F
Sch

alten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt. Wenden Sie sich in diesem
Fall an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Sie können die Klimaanlage (Taste AC) ausschalten und weiter im Automatikmodus bleiben, um den
Kraftstoffverbrauch zu senken. Bei Auftreten von Beschlag in diesem Funktionsmodus können Sie die
Klimaanlage kurzzeitig wieder einschalten, um hier Abhilfe zu schaffen.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher Außentemperatur
kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit auch die Zugleistung
verbessert werden.
Tipps für Belüftung und Klimaanlage
Wenn die Innentemperatur nach längerem
Stehen in der Sonne sehr hoch ist, sollten Sie
den Innenraum für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr so ein,
dass ein ausreichender Austausch der Innenluft
gewährleistet ist.
Die Klimaanlage enthält kein Chlor und stellt
keine Gefahr für die Ozonschicht dar.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab. Es
ist deshalb normal, wenn sich unter dem
Fahrzeug Wasser ansammelt.
Wenn Sie auf thermischen Komfor t nicht
verzichten möchten, lassen Sie den Motor
laufen, indem Sie auf ECO OFF drücken.
