2016 CITROEN C4 AIRCROSS Instrukcja obsługi (in Polish)

183
c4- aircross_pl_c hap07_info-pratiques_ed01-2014
aby uzyskać dostęp do pokryw
zabezpieczających żarówki, należy wykonać
następujące czynności.
F

W
ycią gnąć kołki podtrzymujące A .
F

Z
djąć pokrywę zabezpieczającą B .
Dostęp do żarówek Wymiana żarówki
kierunkowskazu (1)
F obrócić oprawę żarówki o ćwierć obrotu
w lewo i ją wycią gnąć.
F

P
ocią gnąć żarówkę i wymienić na nową.
sz
ybsze miganie kontrolki
kierunkowskazów (lewej albo prawej)
sygnalizuje uszkodzenie jednej
z żarówek z danej strony. Przy montażu postępować w odwrotnej
kolejności.
Żarówki w kolorze żółtym
(bursztynowym), takie jak
kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.
7
Informacje praktyczne

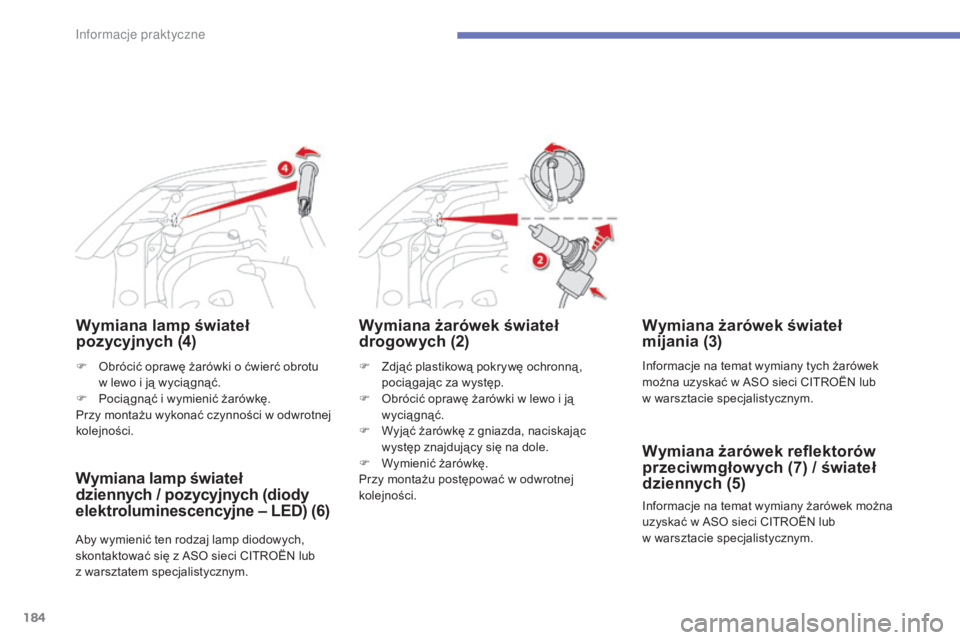

184
c4- aircross_pl_c hap07_info-pratiques_ed01-2014
Wymiana lamp świateł
pozycyjnych (4)
F Zdjąć plastikową pokrywę ochronną ,
pocią gając za występ.
F
o
b
rócić oprawę żarówki w lewo i ją
wyciągnąć.
F

W
yjąć żarówkę z gniazda, naciskając
występ znajdujący się na dole.
F

W
ymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówek świateł
drogowych (2)
F obrócić oprawę żarówki o ćwierć obrotu w lewo i ją wycią gnąć.
F

P
ocią gnąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Wymiana lamp świateł
dziennych / pozycyjnych (diody
elektroluminescencyjne – LED) (6)
aby wymienić ten rodzaj lamp diodowych,
skontaktować się z aso sieci cIt roËn lub
z warsztatem specjalistycznym.
Wymiana żarówek świateł
mijania (3)
Informacje na temat wymiany tych żarówek
można uzyskać w aso sieci cIt roËn lub
w warsztacie specjalistycznym.
Informacje na temat wymiany żarówek można
uzyskać w
aso sieci c
It
ro
Ën
lub
w warsztacie specjalistycznym.
Wymiana żarówek reflektorów
przeciwmgłowych (7) / świateł
dziennych (5)
Informacje praktyczne

185
c4- aircross_pl_c hap07_info-pratiques_ed01-2014
F Popchnąć kierunkowskaz do tyłu, aby go wyczepić.
F
od łączyć złącze kierunkowskazu.
F

W
ymienić kierunkowskaz.
Przy montażu postępować w odwrotnej kolejności.
Zamienne żarówki dostępne są w
aso sieci c
It
ro
Ën
lub w warsztacie specjalistycznym.

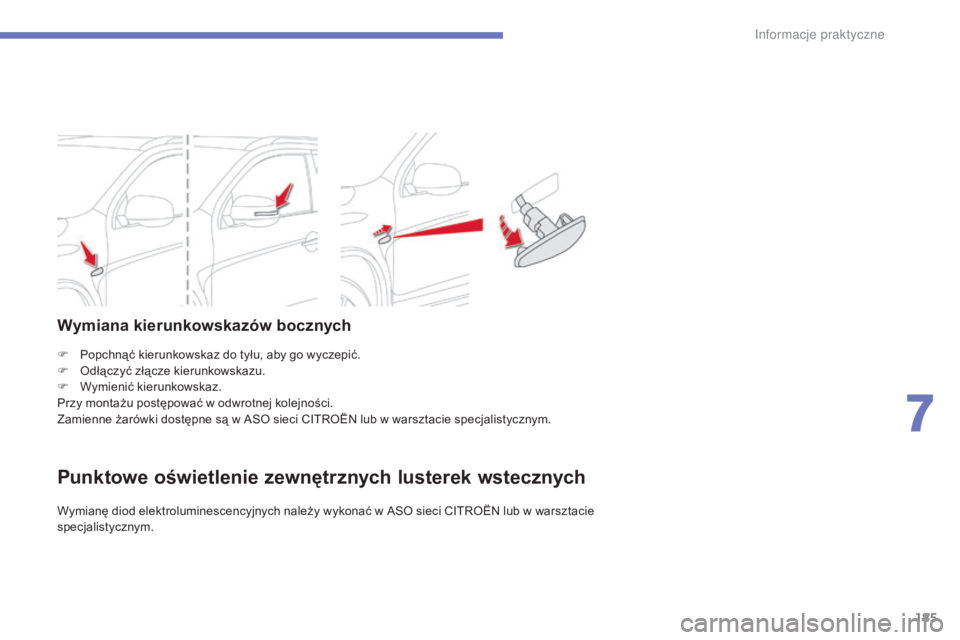

Wymiana kierunkowskazów bocznych
Punktowe oświetlenie zewnętrznych lusterek wstecznych
Wymianę diod elektroluminescencyjnych należy wykonać w aso sieci cIt roËn lub w warsztacie
specjalistycznym.
7
In

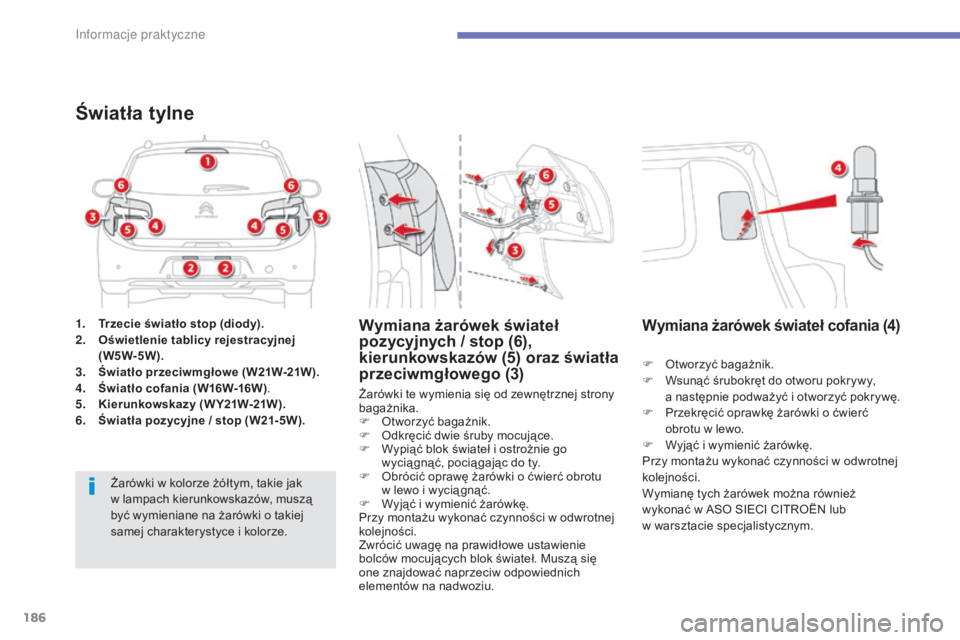

186
c4- aircross_pl_c hap07_info-pratiques_ed01-2014
1. Trzecie światło stop (diody).
2. O
świetlenie tablicy rejestracyjnej
(W5W-5W).
3.
Ś

wiatło przeciwmgłowe ( W21W-21W ).
4.
Ś

wiatło cofania (W16W-16W) .
5.
K

ierunkowskazy (W Y21W-21W).
6.
Ś

wiatła pozycyjne / stop (W21-5W).
Światła tylne
Żarówki w kolorze żółtym, takie jak
w lampach kierunkowskazów, muszą
być wymieniane na żarówki o takiej
samej charakterystyce i kolorze. Żarówki te wymienia się od zewnętrznej strony
bagażnika.
F
o
t
worzyć bagażnik.
F o
d
kręcić dwie śruby mocujące.
F
W
ypiąć blok świateł i ostrożnie go
wycią gnąć, pocią gając do ty.
F ob rócić oprawę żarówki o ćwierć obrotu
w lewo i wycią gnąć.
F

W
yjąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Zwrócić uwagę na prawidłowe ustawienie
bolców mocujących blok świateł. Muszą się
one znajdować naprzeciw odpowiednich
elementów na nadwoziu.
Wymiana żarówek świateł
pozycyjnych / stop (6),
kierunkowskazów (5) oraz światła
przeciwmgłowego (3)
F otworzyć bagażnik.
F
W sunąć śrubokręt do otworu pokrywy,
a następnie podważyć i otworzyć pokrywę.
F

P
rzekręcić oprawkę żarówki o ćwierć
obrotu w lewo.
F

W
yjąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Wymianę tych żarówek można również
wykonać w
aso s
I
E
cI
c
It
ro
Ën
lub
w warsztacie specjalistycznym.
Wymiana żarówek świateł cofania (4)
Informacje praktyczne

187
c4- aircross_pl_c hap07_info-pratiques_ed01-2014

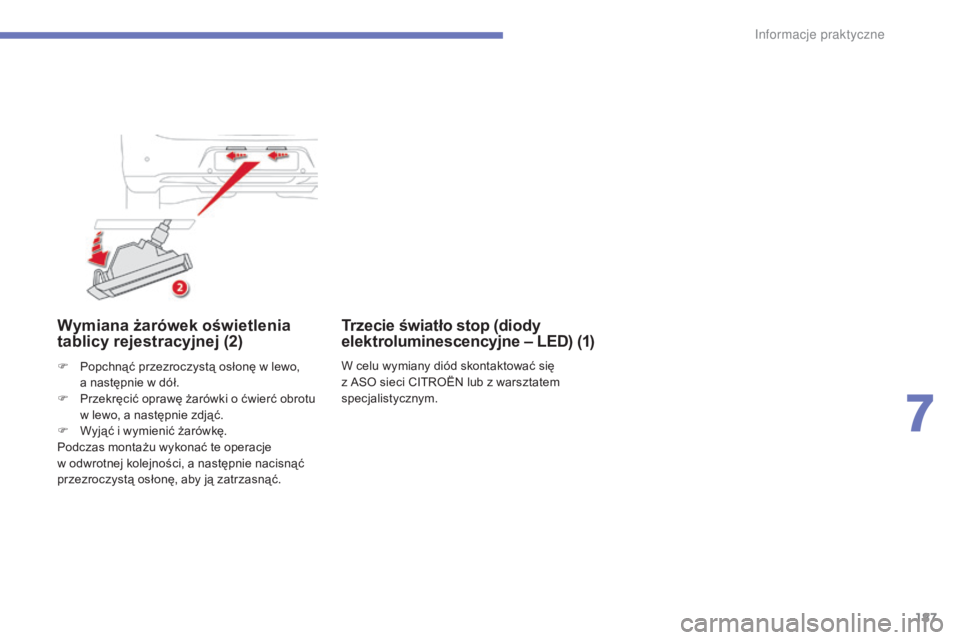

Wymiana żarówek oświetlenia
tablicy rejestracyjnej (2)
F Popchnąć przezroczystą osłonę w lewo,
a następnie w dół.
F

P
rzekręcić oprawę żarówki o ćwierć obrotu
w lewo, a następnie zdjąć.
F

W
yjąć i wymienić żarówkę.
Podczas montażu wykonać te operacje
w odwrotnej kolejności, a następnie nacisnąć
przezroczystą osłonę, aby ją zatrzasnąć.
Trzecie światło stop (diody
elektroluminescencyjne – LED) (1)
W celu wymiany diód skontaktować się
z aso sieci cIt roËn lub z warsztatem
specjalistycznym.
7
Informacje praktyczne

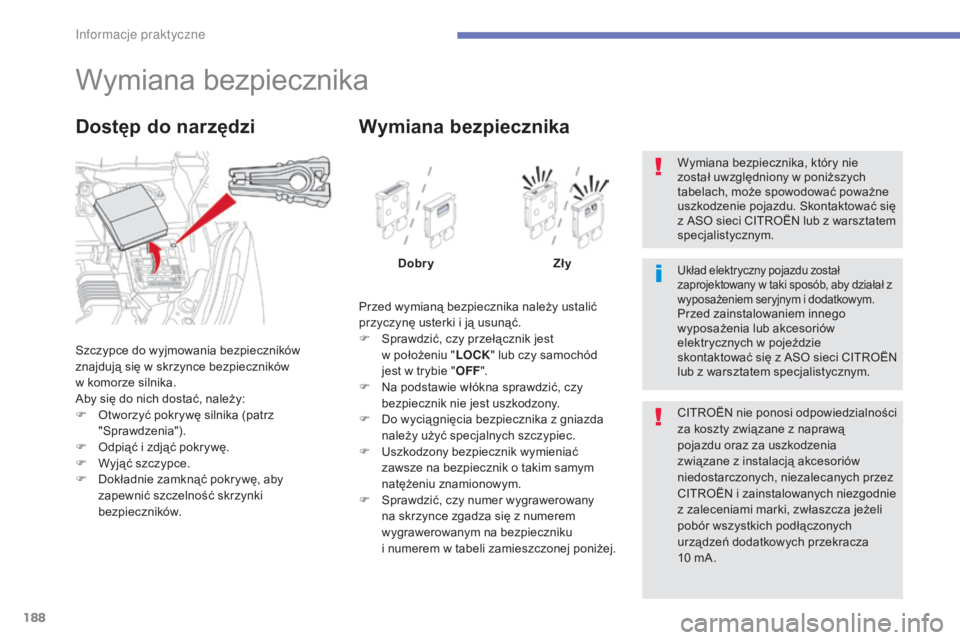

188
c4- aircross_pl_c hap07_info-pratiques_ed01-2014
Wymiana bezpiecznika
szczypce do wyjmowania bezpieczników
znajdują się w skrzynce bezpieczników
w komorze silnika.
ab

y się do nich dostać, należy:
F
o
t
worzyć pokrywę silnika (patrz
"
sp

rawdzenia").
F
o
d
piąć i zdjąć pokrywę.
F

W
yjąć szczypce.
F

D
okładnie zamknąć pokrywę, aby
zapewnić szczelność skrzynki
bezpieczników.
Dostęp do narzędzi
Przed wymianą bezpiecznika należy ustalić
przyczynę usterki i ją usunąć.
F
s
p
rawdzić, czy przełącznik jest
w położeniu " LOCK" lub czy samochód
jest w trybie " OFF".
F
n
a p
odstawie włókna sprawdzić, czy
bezpiecznik nie jest uszkodzony.
F

D
o wycią gnięcia bezpiecznika z gniazda
należy użyć specjalnych szczypiec.
F
u
s
zkodzony bezpiecznik wymieniać
zawsze na bezpiecznik o takim samym
natężeniu znamionowym.
F
s
p
rawdzić, czy numer wygrawerowany
na skrzynce zgadza się z numerem
wygrawerowanym na bezpieczniku
i numerem w tabeli zamieszczonej poniżej.
Wymiana bezpiecznika
Dobry Zły
c

I tro
Ën
nie ponosi odpowiedzialności
za koszty związane z naprawą
pojazdu oraz za uszkodzenia
związane z instalacją akcesoriów
niedostarczonych, niezalecanych przez
cIt

ro
Ën
i zainstalowanych niezgodnie
z zaleceniami marki, zwłaszcza jeżeli
pobór wszystkich podłączonych
urządzeń dodatkowych przekracza
10
m
a.
układ elektryczny pojazdu został
zaprojektowany w taki sposób, aby działał z
wyposażeniem seryjnym i dodatkowym.
Przed zainstalowaniem innego
wyposażenia lub akcesoriów
elektrycznych w pojeździe
skontaktować się z aso
s
ieci c
It
ro
Ën
l

ub z warsztatem specjalistycznym.
Wymiana bezpiecznika, który nie
został uwzględniony w poniższych
tabelach, może spowodować poważne
uszkodzenie pojazdu.
s
k
ontaktować się
z aso sieci c
It
ro
Ën
lub z warsztatem
specjalistycznym.
Informacje praktyczne

189
c4- aircross_pl_c hap07_info-pratiques_ed01-2014
Bezpieczniki w desce
rozdzielczej
skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F odpiąć i zdjąć pokrywę, pocią gając do
siebie.
Bezpiecznik NrNatężenie Funkcje
1* 30
A Wentylator kabiny.
2 15


A Światła stop, trzecie światło stop.
3 10


A Światła przeciwmgłowe tylne.
4 30
A Wycieraczka przedniej szyby, spryskiwacz szyby.
6 20
A
centralny zamek, zewnętrzne lusterka wsteczne sterowane elektrycznie.
7 15 Ara dioodtwarzacz, telematyka, moduł usb, z estaw głośnomówiący.
8 7, 5


A
kl
ucz z pilotem zdalnego sterowania, kalkulator klimatyzacji,
zestaw wskaźników, elektryczne podnośniki szyb, czujnik deszczu
i jasności, alarm, panel przycisków, przełączniki przy kierownicy.
9 15


A
oś
wietlenie kabiny i zestawu wskaźników.
10 15


AŚwiatła awaryjne.
11 15


AWycieraczka tylnej szyby.
12 7, 5


A
Zestaw wskaźników, ekran wielofunkcyjny, pomoc przy parkowaniu,
ogrzewane fotele, odmrażanie tylnej szyby, zasłona przyciemniająca
sterowana elektrycznie, automatyczna regulacja reflektorów.
1315 AZapalniczka, gniazdo zasilania osprzętu.
15 20
AZasłona przyciemniająca sterowana elektrycznie.
16 10


AZewnętrzne lusterka wsteczne, radioodtwarzacz.
7
Informacje praktyczne

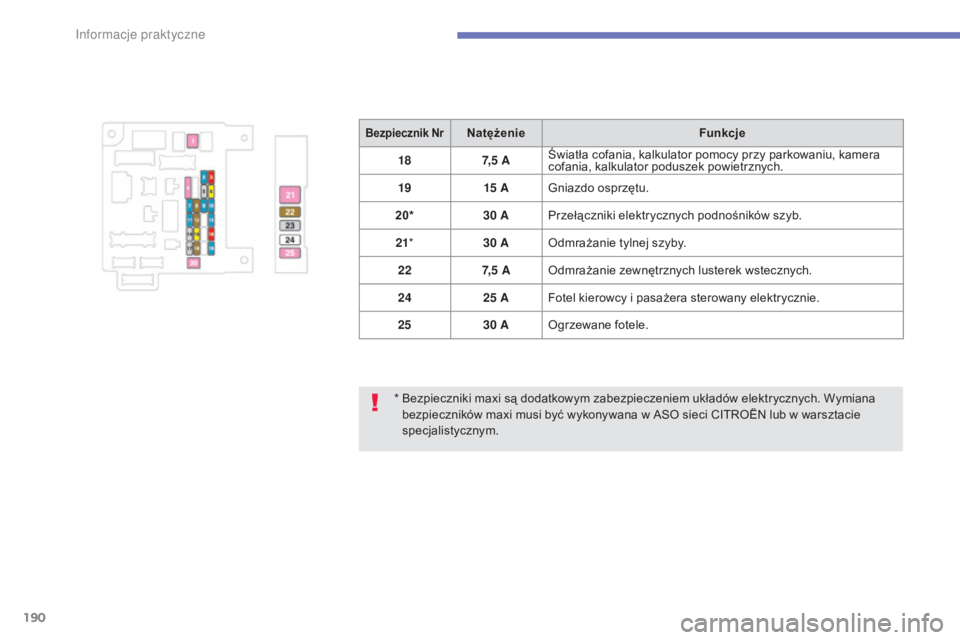

190
c4- aircross_pl_c hap07_info-pratiques_ed01-2014
* bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wymiana
bezpieczników maxi musi być wykonywana w aso sieci cIt roËn lub w warsztacie
specjalistycznym.
Bezpiecznik NrNatężenie Funkcje
18 7, 5


A Światła cofania, kalkulator pomocy przy parkowaniu, kamera
cofania, kalkulator poduszek powietrznych.
19 15


A
gni
azdo osprzętu.
20* 30
A Przełączniki elektrycznych podnośników szyb.
21 * 30
A
od
mrażanie tylnej szyby.
22 7, 5


A
od
mrażanie zewnętrznych lusterek wstecznych.
24 25
A Fotel kierowcy i pasażera sterowany elektrycznie.
25 30
A
og
rzewane fotele.
