2016 Abarth 500 Libretto Uso Manutenzione (in Italian)

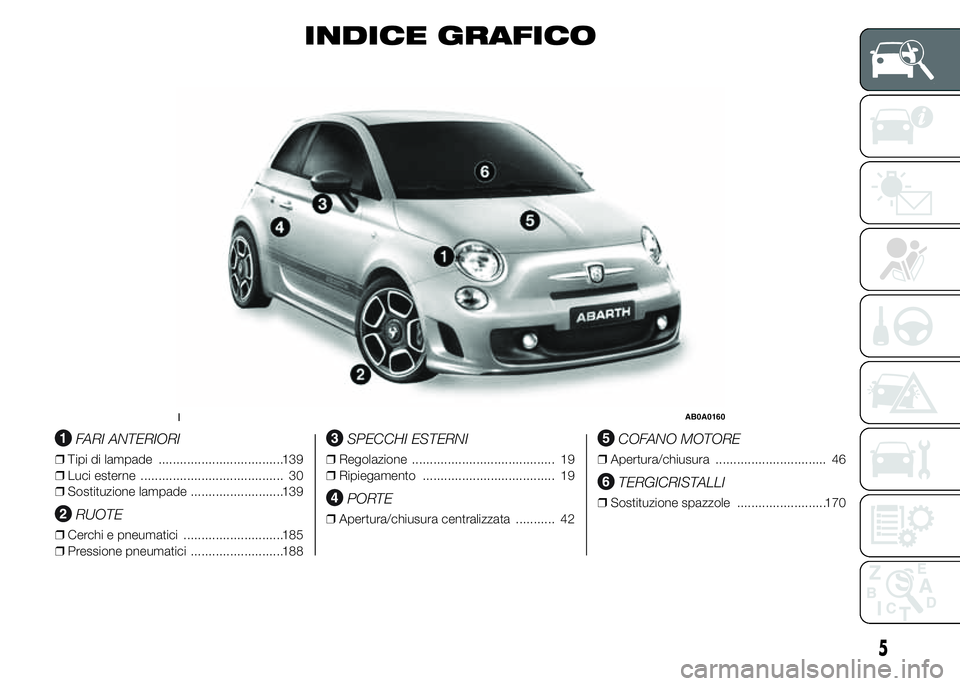

INDICE GRAFICO
.
FARI ANTERIORI
❒Tipi di lampade ...................................139
❒Luci esterne ........................................ 30
❒Sostituzione lampade ..........................139
RUOTE
❒Cerchi e pneumatici ............................185
❒Pressione pneumatici ..........................188
SPECCHI ESTERNI
❒Regolazione ........................................ 19
❒Ripiegamento ..................................... 19
PORTE
❒Apertura/chiusura centralizzata ........... 42
COFANO MOTORE
❒Apertura/chiusura ............................... 46
TERGICRISTALLI
❒Sostituzione spazzole .........................170
1AB0A0160
5

.

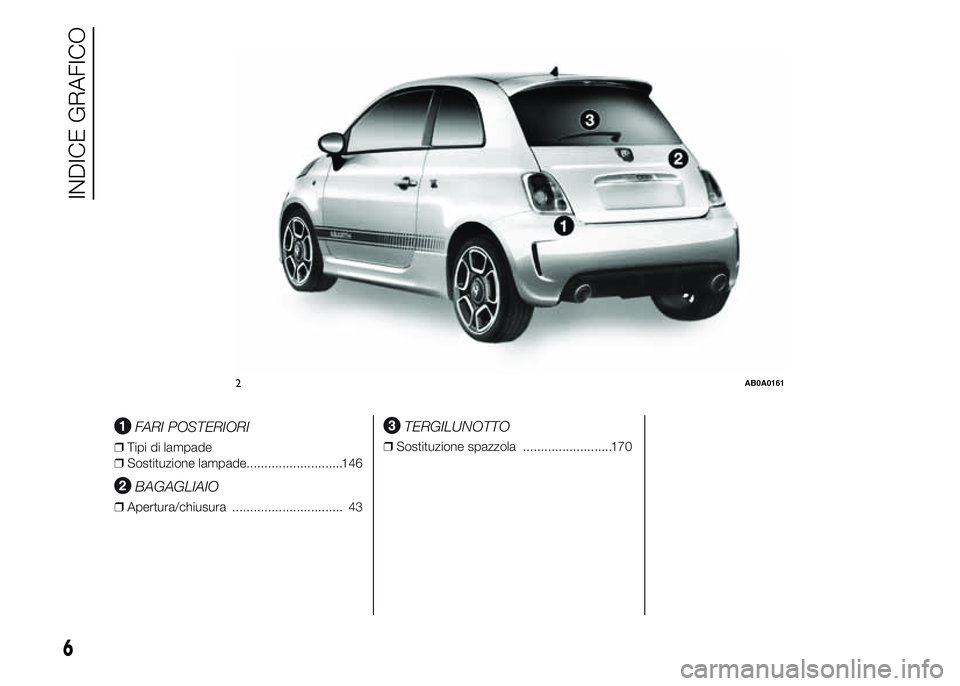

FARI POSTERIORI
❒Tipi di lampade
❒Sostituzione lampade...........................146
BAGAGLIAIO
❒Apertura/chiusura ............................... 43
TERGILUNOTTO
❒Sostituzione spazzola .........................170
.
2AB0A0161
6

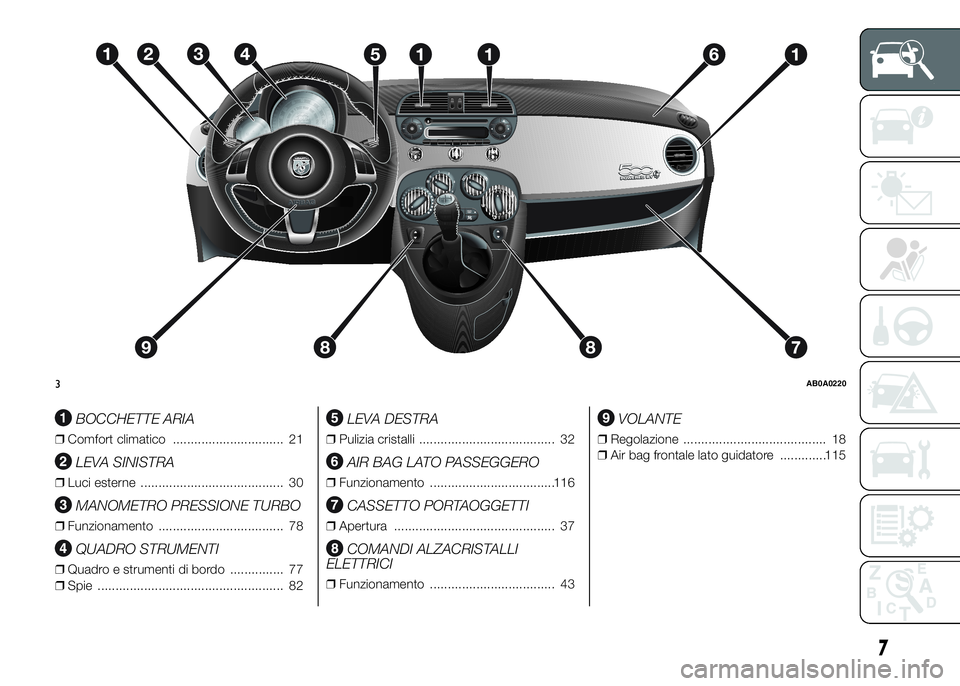

INDICE GRAFICO

BOCCHETTE ARIA
❒Comfort climatico ............................... 21
LEVA SINISTRA
❒Luci esterne ........................................ 30
MANOMETRO PRESSIONE TURBO
❒Funzionamento ................................... 78
QUADRO STRUMENTI
❒Quadro e strumenti di bordo ............... 77
❒Spie .................................................... 82
LEVA DESTRA
❒Pulizia cristalli ...................................... 32
AIR BAG LATO PASSEGGERO
❒Funzionamento ...................................116
CASSETTO PORTAOGGETTI
❒Apertura ............................................. 37
COMANDI ALZACRISTALLI
ELETTRICI
❒Funzionamento ................................... 43
VOLANTE
❒Regolazione ........................................ 18
❒Air bag frontale lato guidatore .............115
3AB0A0220
7

.

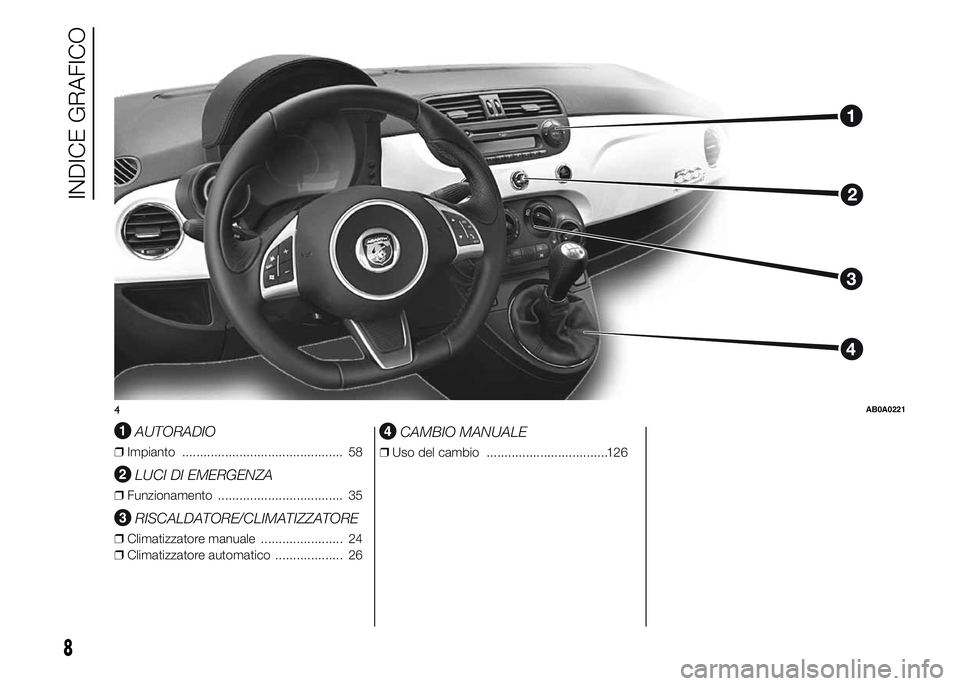

AUTORADIO
❒Impianto ............................................. 58
LUCI DI EMERGENZA
❒Funzionamento ................................... 35
RISCALDATORE/CLIMATIZZATORE
❒Climatizzatore manuale ....................... 24
❒Climatizzatore automatico ................... 26
CAMBIO MANUALE
❒Uso del cambio ..................................126
4AB0A0221
8
INDICE GRAFICO

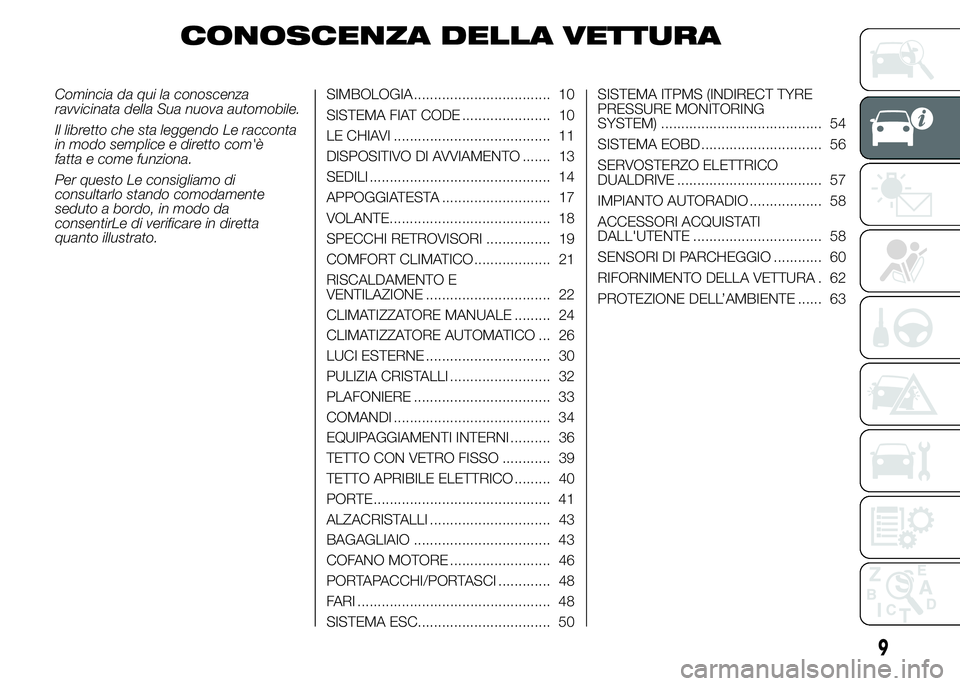

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le racconta
in modo semplice e diretto com'è
fatta e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare in diretta
quanto illustrato.SIMBOLOGIA .................................. 10
SISTEMA FIAT CODE ...................... 10
LE CHIAVI ....................................... 11
DISPOSITIVO DI AVVIAMENTO ....... 13
SEDILI ............................................. 14
APPOGGIATESTA ........................... 17
VOLANTE........................................ 18
SPECCHI RETROVISORI ................ 19
COMFORT CLIMATICO................... 21
RISCALDAMENTO E
VENTILAZIONE ............................... 22
CLIMATIZZATORE MANUALE ......... 24
CLIMATIZZATORE AUTOMATICO ... 26
LUCI ESTERNE ............................... 30
PULIZIA CRISTALLI ......................... 32
PLAFONIERE .................................. 33
COMANDI ....................................... 34
EQUIPAGGIAMENTI INTERNI .......... 36
TETTO CON VETRO FISSO ............ 39
TETTO APRIBILE ELETTRICO ......... 40
PORTE ............................................ 41
ALZACRISTALLI .............................. 43
BAGAGLIAIO .................................. 43
COFANO MOTORE ......................... 46
PORTAPACCHI/PORTASCI ............. 48
FARI ................................................ 48
SISTEMA ESC................................. 50SISTEMA ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 54
SISTEMA EOBD .............................. 56
SERVOSTERZO ELETTRICO
DUALDRIVE .................................... 57
IMPIANTO AUTORADIO .................. 58
ACCESSORI ACQUISTATI
DALL'UTENTE ................................ 58
SENSORI DI PARCHEGGIO ............ 60
RIFORNIMENTO DELLA VETTURA . 62
PROTEZIONE DELL’AMBIENTE ...... 63
9

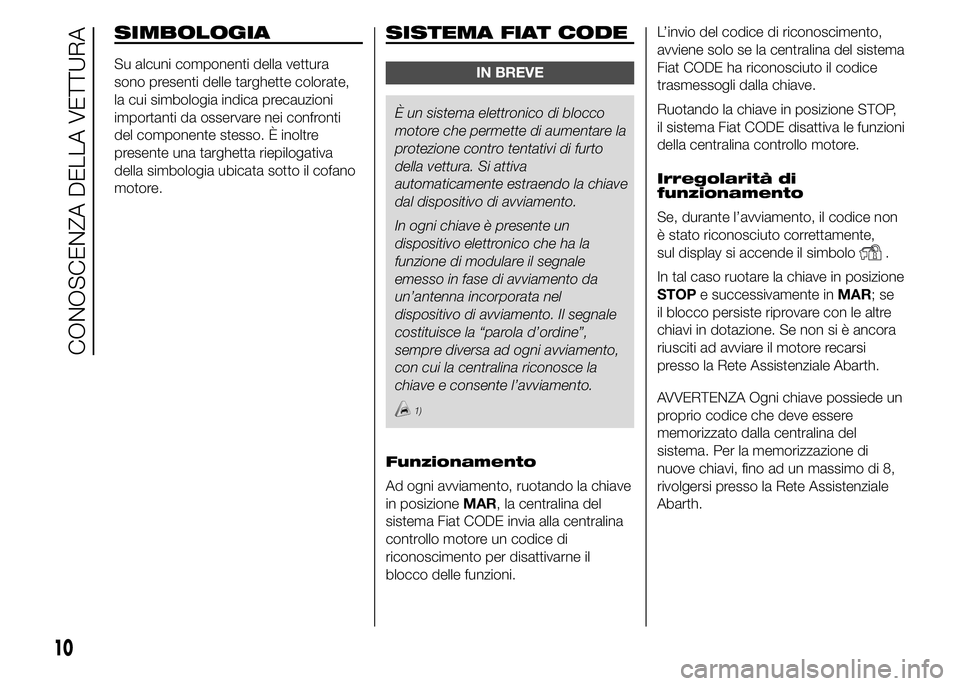

SIMBOLOGIA
Su alcuni componenti della vettura
sono presenti delle targhette colorate,
la cui simbologia indica precauzioni
importanti da osservare nei confronti
del componente stesso. È inoltre
presente una targhetta riepilogativa
della simbologia ubicata sotto il cofano
motore.
SISTEMA FIAT CODE
IN BREVE
È un sistema elettronico di blocco
motore che permette di aumentare la
protezione contro tentativi di furto
della vettura. Si attiva
automaticamente estraendo la chiave
dal dispositivo di avviamento.
In ogni chiave è presente un
dispositivo elettronico che ha la
funzione di modulare il segnale
emesso in fase di avviamento da
un’antenna incorporata nel
dispositivo di avviamento. Il segnale
costituisce la “parola d’ordine”,
sempre diversa ad ogni avviamento,
con cui la centralina riconosce la
chiave e consente l’avviamento.
1)
Funzionamento
Ad ogni avviamento, ruotando la chiave
in posizioneMAR, la centralina del
sistema Fiat CODE invia alla centralina
controllo motore un codice di
riconoscimento per disattivarne il
blocco delle funzioni.L’invio del codice di riconoscimento,
avviene solo se la centralina del sistema
Fiat CODE ha riconosciuto il codice
trasmessogli dalla chiave.
Ruotando la chiave in posizione STOP,
il sistema Fiat CODE disattiva le funzioni
della centralina controllo motore.
Irregolarità di
funzionamento
Se, durante l’avviamento, il codice non
è stato riconosciuto correttamente,
sul display si accende il simbolo
.
In tal caso ruotare la chiave in posizione
STOPe successivamente inMAR;se
il blocco persiste riprovare con le altre
chiavi in dotazione. Se non si è ancora
riusciti ad avviare il motore recarsi
presso la Rete Assistenziale Abarth.
AVVERTENZA Ogni chiave possiede un
proprio codice che deve essere
memorizzato dalla centralina del
sistema. Per la memorizzazione di
nuove chiavi, fino ad un massimo di 8,
rivolgersi presso la Rete Assistenziale
Abarth.
10
CONOSCENZA DELLA VETTURA

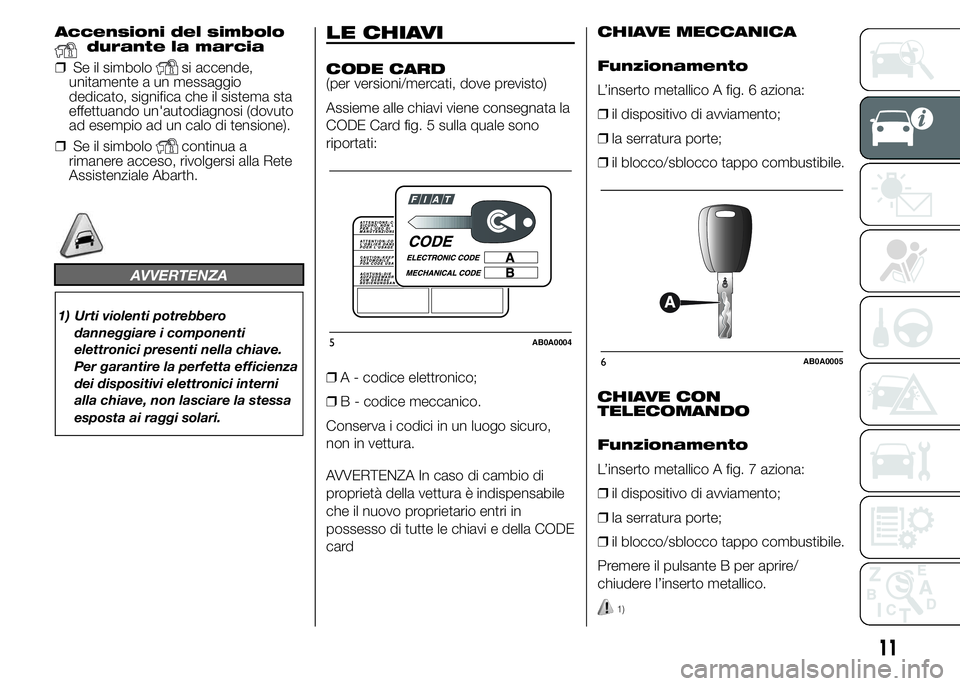

Accensioni del simbolodurante la marcia
❒Se il simbolo
si accende,
unitamente a un messaggio
dedicato, significa che il sistema sta
effettuando un'autodiagnosi (dovuto
ad esempio ad un calo di tensione).
❒Se il simbolo
continua a
rimanere acceso, rivolgersi alla Rete
Assistenziale Abarth.
AVVERTENZA
1) Urti violenti potrebbero
danneggiare i componenti
elettronici presenti nella chiave.
Per garantire la perfetta efficienza
dei dispositivi elettronici interni
alla chiave, non lasciare la stessa
esposta ai raggi solari.
LE CHIAVI
CODE CARD
(per versioni/mercati, dove previsto)
Assieme alle chiavi viene consegnata la
CODE Card fig. 5 sulla quale sono
riportati:
❒A - codice elettronico;
❒B - codice meccanico.
Conserva i codici in un luogo sicuro,
non in vettura.
AVVERTENZA In caso di cambio di
proprietà della vettura è indispensabile
che il nuovo proprietario entri in
possesso di tutte le chiavi e della CODE
cardCHIAVE MECCANICA
Funzionamento
L’inserto metallico A fig. 6 aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒il blocco/sblocco tappo combustibile.
CHIAVE CON
TELECOMANDO
Funzionamento
L’inserto metallico A fig. 7 aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒il blocco/sblocco tappo combustibile.
Premere il pulsante B per aprire/
chiudere l’inserto metallico.
1)
5AB0A0004
6AB0A0005
11

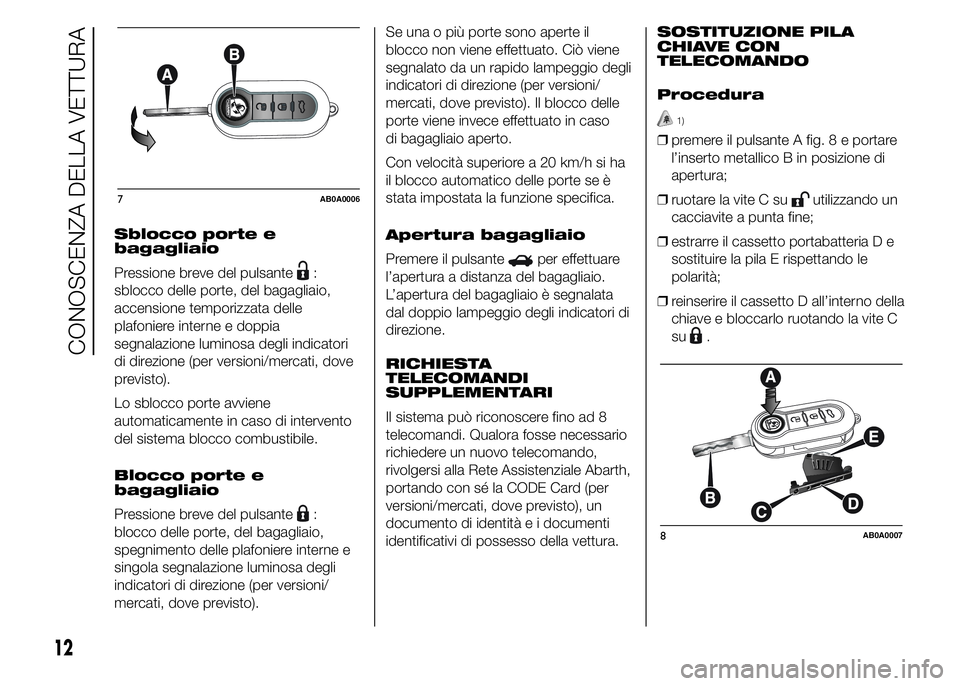

Sblocco porte e
bagagliaio
Pressione breve del pulsante
:
sblocco delle porte, del bagagliaio,
accensione temporizzata delle
plafoniere interne e doppia
segnalazione luminosa degli indicatori
di direzione (per versioni/mercati, dove
previsto).
Lo sblocco porte avviene
automaticamente in caso di intervento
del sistema blocco combustibile.
Blocco porte e
bagagliaio
Pressione breve del pulsante
:
blocco delle porte, del bagagliaio,
spegnimento delle plafoniere interne e
singola segnalazione luminosa degli
indicatori di direzione (per versioni/
mercati, dove previsto).Se una o più porte sono aperte il
blocco non viene effettuato. Ciò viene
segnalato da un rapido lampeggio degli
indicatori di direzione (per versioni/
mercati, dove previsto). Il blocco delle
porte viene invece effettuato in caso
di bagagliaio aperto.
Con velocità superiore a 20 km/h si ha
il blocco automatico delle porte se è
stata impostata la funzione specifica.
Apertura bagagliaio
Premere il pulsante
per effettuare
l’apertura a distanza del bagagliaio.
L’apertura del bagagliaio è segnalata
dal doppio lampeggio degli indicatori di
direzione.
RICHIESTA
TELECOMANDI
SUPPLEMENTARI
Il sistema può riconoscere fino ad 8
telecomandi. Qualora fosse necessario
richiedere un nuovo telecomando,
rivolgersi alla Rete Assistenziale Abarth,
portando con sé la CODE Card (per
versioni/mercati, dove previsto), un
documento di identità e i documenti
identificativi di possesso della vettura.SOSTITUZIONE PILA
CHIAVE CON
TELECOMANDO
Procedura
1)
❒premere il pulsante A fig. 8 e portare
l’inserto metallico B in posizione di
apertura;
❒ruotare la vite C su
utilizzando un
cacciavite a punta fine;
❒estrarre il cassetto portabatteria D e
sostituire la pila E rispettando le
polarità;
❒reinserire il cassetto D all’interno della
chiave e bloccarlo ruotando la vite C
su
.
7AB0A0006
8AB0A0007
12
CONOSCENZA DELLA VETTURA
