2016 Abarth 500 Libretto Uso Manutenzione (in Italian)

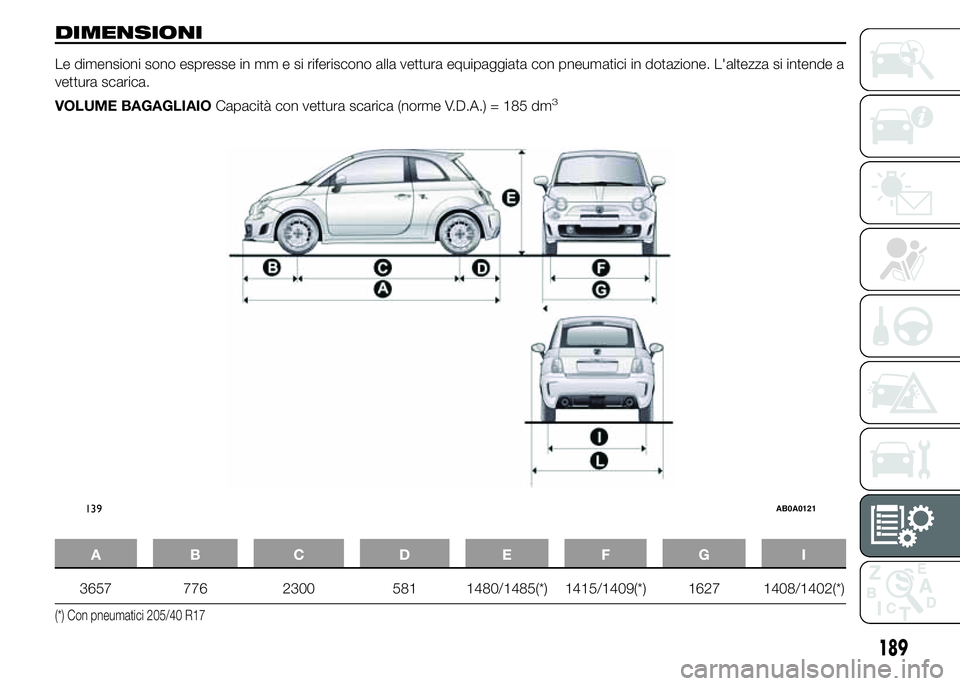

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 185 dm
3
AB C D EFG I
3657 776 2300 581 1480/1485(*) 1415/1409(*) 1627 1408/1402(*)
(*) Con pneumatici 205/40 R17
139AB0A0121
189

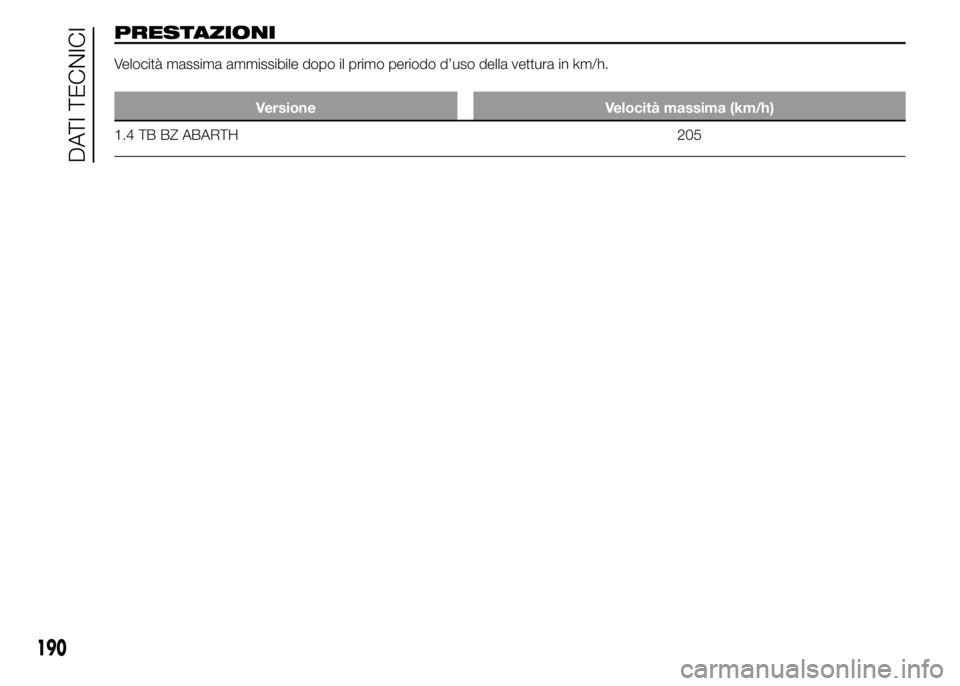

PRESTAZIONI
Velocità massima ammissibile dopo il primo periodo d’uso della vettura in km/h.
Versione Velocità massima (km/h)
1.4 TB BZ ABARTH 205
190
DATI TECNICI

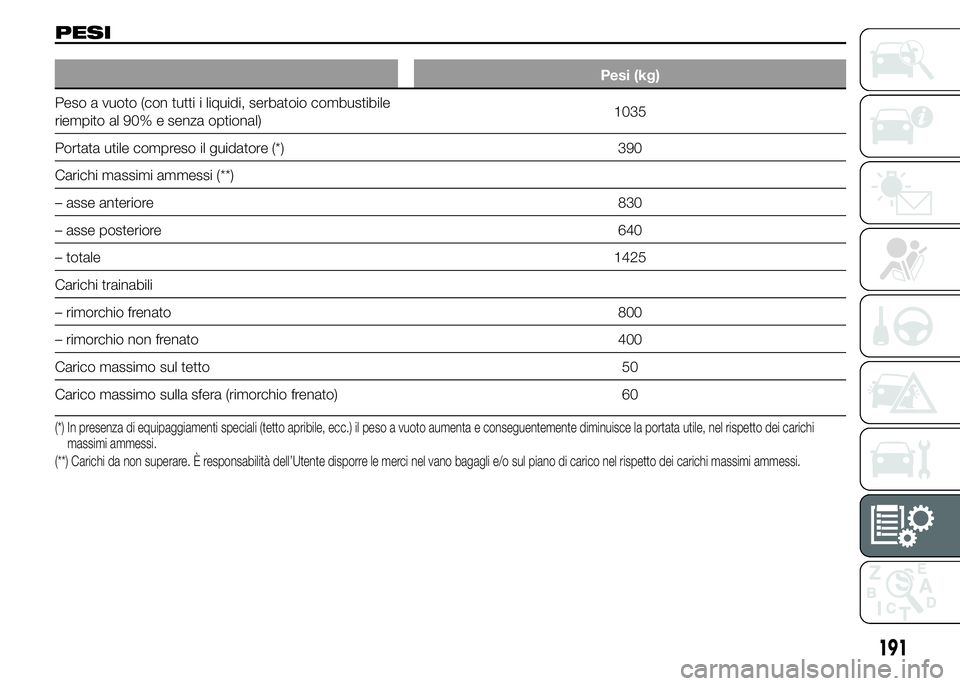

PESI
Pesi (kg)
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)1035
Portata utile compreso il guidatore (*) 390
Carichi massimi ammessi (**)
– asse anteriore830
– asse posteriore 640
– totale1425
Carichi trainabili
– rimorchio frenato 800
– rimorchio non frenato 400
Carico massimo sul tetto 50
Carico massimo sulla sfera (rimorchio frenato) 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi
massimi ammessi.
(**) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
191

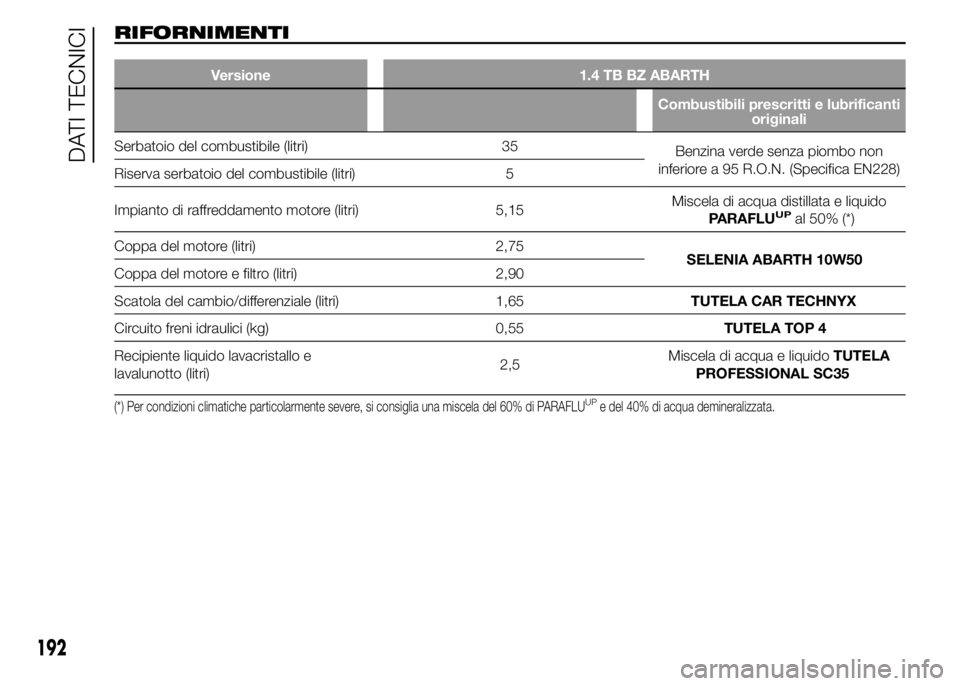

RIFORNIMENTI
Versione 1.4 TB BZ ABARTH
Combustibili prescritti e lubrificanti
originali
Serbatoio del combustibile (litri) 35
Benzina verde senza piombo non
inferiore a 95 R.O.N. (Specifica EN228)
Riserva serbatoio del combustibile (litri) 5
Impianto di raffreddamento motore (litri) 5,15Miscela di acqua distillata e liquido
PARAFLU
UPal 50% (*)
Coppa del motore (litri) 2,75
SELENIA ABARTH 10W50
Coppa del motore e filtro (litri) 2,90
Scatola del cambio/differenziale (litri) 1,65TUTELA CAR TECHNYX
Circuito freni idraulici (kg) 0,55TUTELA TOP 4
Recipiente liquido lavacristallo e
lavalunotto (litri)2,5Miscela di acqua e liquidoTUTELA
PROFESSIONAL SC35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
192
DATI TECNICI

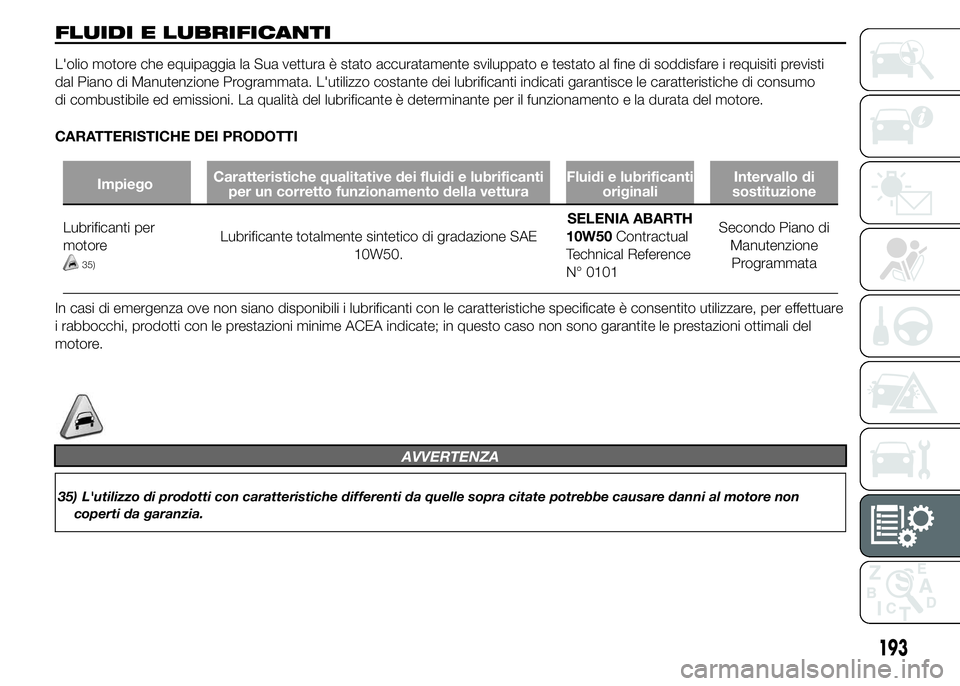

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti
dal Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo
di combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
CARATTERISTICHE DEI PRODOTTI
ImpiegoCaratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vetturaFluidi e lubrificanti
originaliIntervallo di
sostituzione
Lubrificanti per
motore
35)
Lubrificante totalmente sintetico di gradazione SAE
10W50.SELENIA ABARTH
10W50Contractual
Technical Reference
N° 0101Secondo Piano di
Manutenzione
Programmata
In casi di emergenza ove non siano disponibili i lubrificanti con le caratteristiche specificate è consentito utilizzare, per effettuare
i rabbocchi, prodotti con le prestazioni minime ACEA indicate; in questo caso non sono garantite le prestazioni ottimali del
motore.
AVVERTENZA
35) L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non
coperti da garanzia.
193

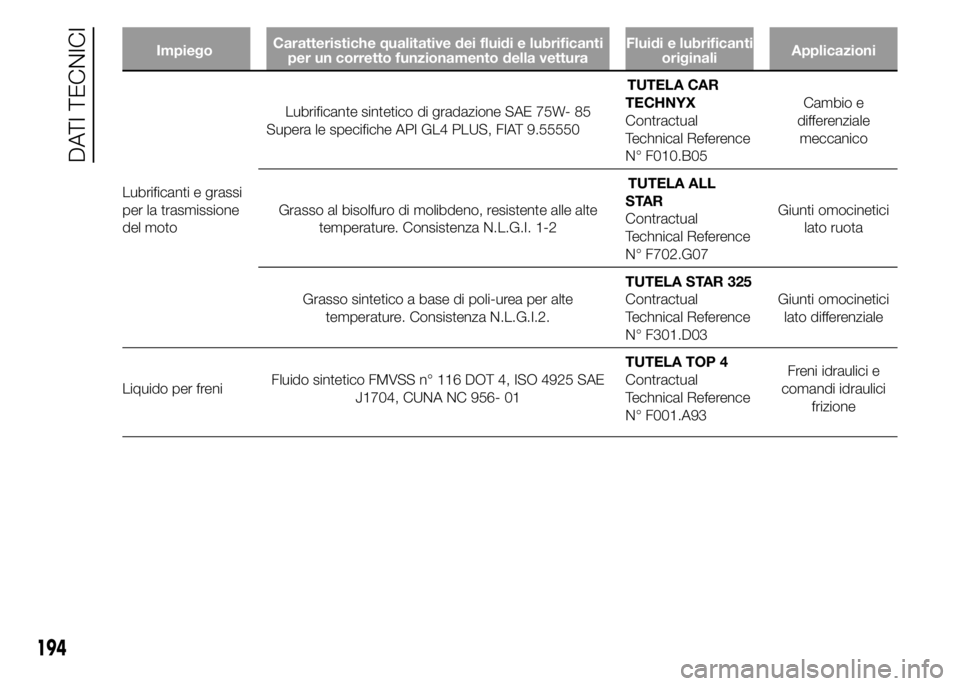

ImpiegoCaratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vetturaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi
per la trasmissione
del motoLubrificante sintetico di gradazione SAE 75W- 85
Supera le specifiche API GL4 PLUS, FIAT 9.55550TUTELA CAR
TECHNYX
Contractual
Technical Reference
N° F010.B05Cambio e
differenziale
meccanico
Grasso al bisolfuro di molibdeno, resistente alle alte
temperature. Consistenza N.L.G.I. 1-2TUTELA ALL
STAR
Contractual
Technical Reference
N° F702.G07Giunti omocinetici
lato ruota
Grasso sintetico a base di poli-urea per alte
temperature. Consistenza N.L.G.I.2.TUTELA STAR 325
Contractual
Technical Reference
N° F301.D03Giunti omocinetici
lato differenziale
Liquido per freniFluido sintetico FMVSS n° 116 DOT 4, ISO 4925 SAE
J1704, CUNA NC 956- 01TUTELA TOP 4
Contractual
Technical Reference
N° F001.A93Freni idraulici e
comandi idraulici
frizione
194
DATI TECNICI

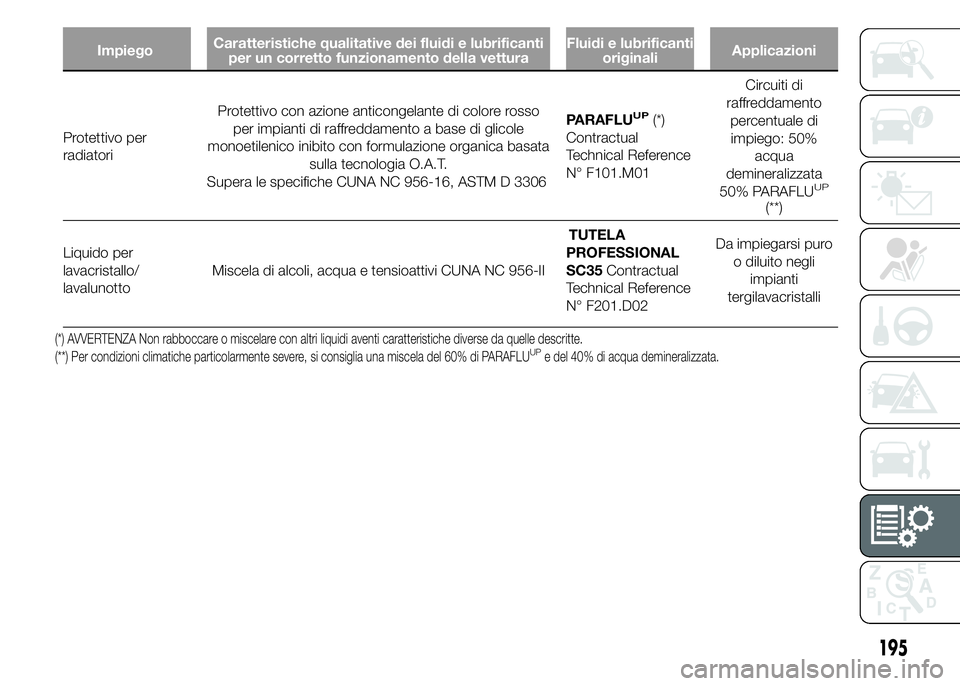

ImpiegoCaratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vetturaFluidi e lubrificanti
originaliApplicazioni
Protettivo per
radiatoriProtettivo con azione anticongelante di colore rosso
per impianti di raffreddamento a base di glicole
monoetilenico inibito con formulazione organica basata
sulla tecnologia O.A.T.
Supera le specifiche CUNA NC 956-16, ASTM D 3306PARAFLU
UP(*)
Contractual
Technical Reference
N° F101.M01Circuiti di
raffreddamento
percentuale di
impiego: 50%
acqua
demineralizzata
50% PARAFLU
UP
(**)
Liquido per
lavacristallo/
lavalunottoMiscela di alcoli, acqua e tensioattivi CUNA NC 956-IITUTELA
PROFESSIONAL
SC35Contractual
Technical Reference
N° F201.D02Da impiegarsi puro
o diluito negli
impianti
tergilavacristalli
(*) AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
195

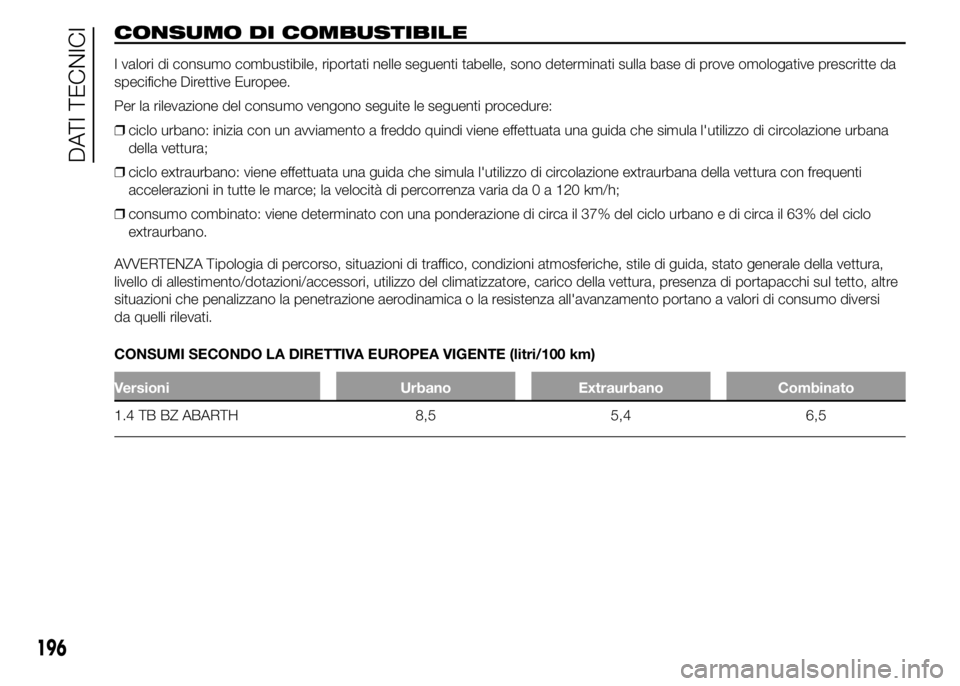

CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile, riportati nelle seguenti tabelle, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
❒ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana
della vettura;
❒ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti
accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
❒consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo
extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura,
livello di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi
da quelli rilevati.
CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)
Versioni Urbano Extraurbano Combinato
1.4 TB BZ ABARTH 8,5 5,4 6,5
196
