2016 Abarth 500 Libretto Uso Manutenzione (in Italian)

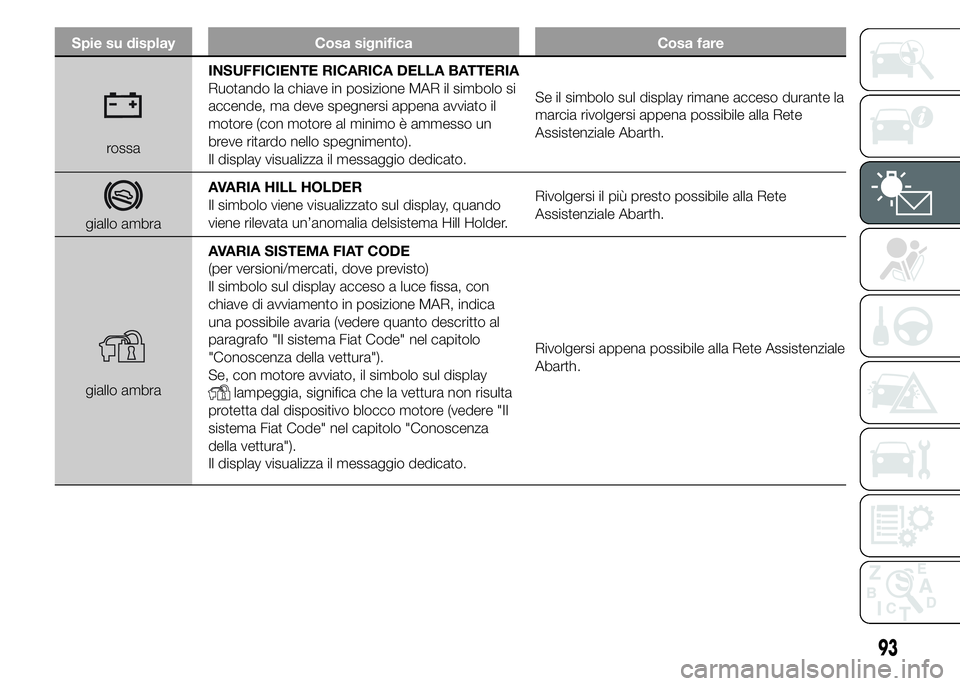

Spie su display Cosa significa Cosa fare
rossaINSUFFICIENTE RICARICA DELLA BATTERIA
Ruotando la chiave in posizione MAR il simbolo si
accende, ma deve spegnersi appena avviato il
motore (con motore al minimo è ammesso un
breve ritardo nello spegnimento).
Il display visualizza il messaggio dedicato.Se il simbolo sul display rimane acceso durante la
marcia rivolgersi appena possibile alla Rete
Assistenziale Abarth.
giallo ambraAVARIA HILL HOLDER
Il simbolo viene visualizzato sul display, quando
viene rilevata un’anomalia delsistema Hill Holder.Rivolgersi il più presto possibile alla Rete
Assistenziale Abarth.
giallo ambraAVARIA SISTEMA FIAT CODE
(per versioni/mercati, dove previsto)
Il simbolo sul display acceso a luce fissa, con
chiave di avviamento in posizione MAR, indica
una possibile avaria (vedere quanto descritto al
paragrafo "Il sistema Fiat Code" nel capitolo
"Conoscenza della vettura").
Se, con motore avviato, il simbolo sul displaylampeggia, significa che la vettura non risulta
protetta dal dispositivo blocco motore (vedere "Il
sistema Fiat Code" nel capitolo "Conoscenza
della vettura").
Il display visualizza il messaggio dedicato.Rivolgersi appena possibile alla Rete Assistenziale
Abarth.
93

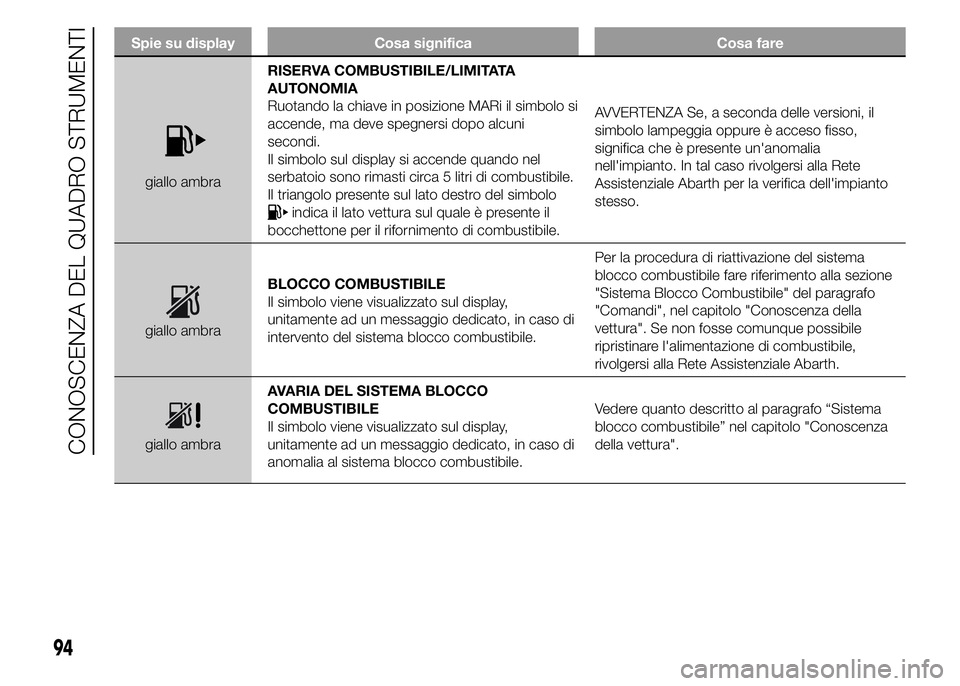

Spie su display Cosa significa Cosa fare
giallo ambraRISERVA COMBUSTIBILE/LIMITATA
AUTONOMIA
Ruotando la chiave in posizione MARi il simbolo si
accende, ma deve spegnersi dopo alcuni
secondi.
Il simbolo sul display si accende quando nel
serbatoio sono rimasti circa 5 litri di combustibile.
Il triangolo presente sul lato destro del simbolo
indica il lato vettura sul quale è presente il
bocchettone per il rifornimento di combustibile.AVVERTENZA Se, a seconda delle versioni, il
simbolo lampeggia oppure è acceso fisso,
significa che è presente un'anomalia
nell'impianto. In tal caso rivolgersi alla Rete
Assistenziale Abarth per la verifica dell'impianto
stesso.
giallo ambraBLOCCO COMBUSTIBILE
Il simbolo viene visualizzato sul display,
unitamente ad un messaggio dedicato, in caso di
intervento del sistema blocco combustibile.Per la procedura di riattivazione del sistema
blocco combustibile fare riferimento alla sezione
"Sistema Blocco Combustibile" del paragrafo
"Comandi", nel capitolo "Conoscenza della
vettura". Se non fosse comunque possibile
ripristinare l'alimentazione di combustibile,
rivolgersi alla Rete Assistenziale Abarth.
giallo ambraAVARIA DEL SISTEMA BLOCCO
COMBUSTIBILE
Il simbolo viene visualizzato sul display,
unitamente ad un messaggio dedicato, in caso di
anomalia al sistema blocco combustibile.Vedere quanto descritto al paragrafo “Sistema
blocco combustibile” nel capitolo "Conoscenza
della vettura".
94

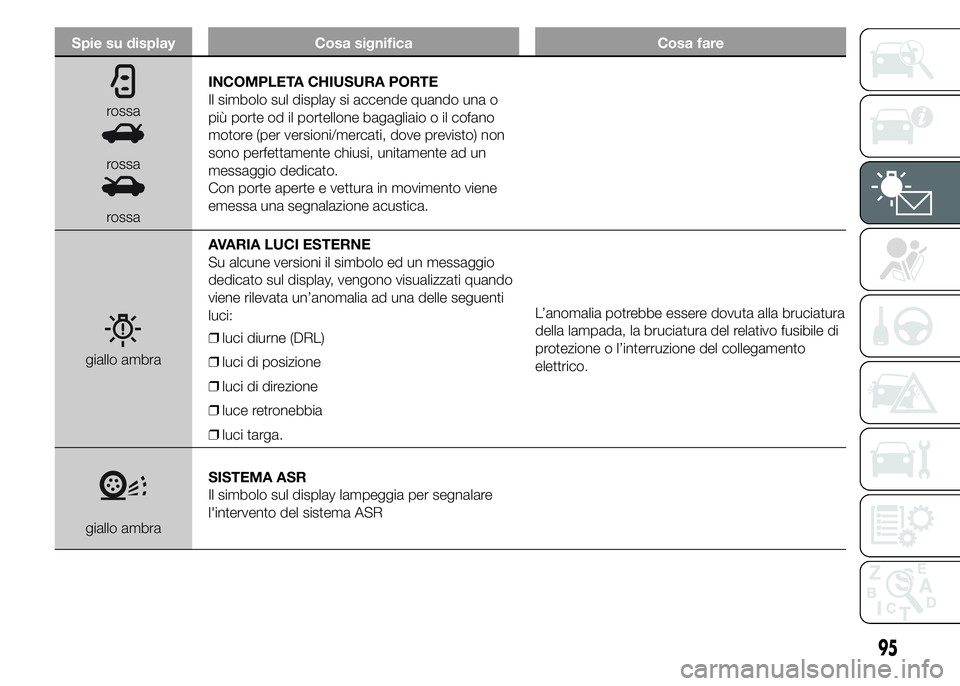

CONOSCENZA DEL QUADRO STRUMENTI

Spie su display Cosa significa Cosa fare
rossa
rossa
rossaINCOMPLETA CHIUSURA PORTE
Il simbolo sul display si accende quando una o
più porte od il portellone bagagliaio o il cofano
motore (per versioni/mercati, dove previsto) non
sono perfettamente chiusi, unitamente ad un
messaggio dedicato.
Con porte aperte e vettura in movimento viene
emessa una segnalazione acustica.
giallo ambraAVARIA LUCI ESTERNE
Su alcune versioni il simbolo ed un messaggio
dedicato sul display, vengono visualizzati quando
viene rilevata un’anomalia ad una delle seguenti
luci:
❒luci diurne (DRL)
❒luci di posizione
❒luci di direzione
❒luce retronebbia
❒luci targa.L’anomalia potrebbe essere dovuta alla bruciatura
della lampada, la bruciatura del relativo fusibile di
protezione o l’interruzione del collegamento
elettrico.
giallo ambraSISTEMA ASR
Il simbolo sul display lampeggia per segnalare
l'intervento del sistema ASR
95

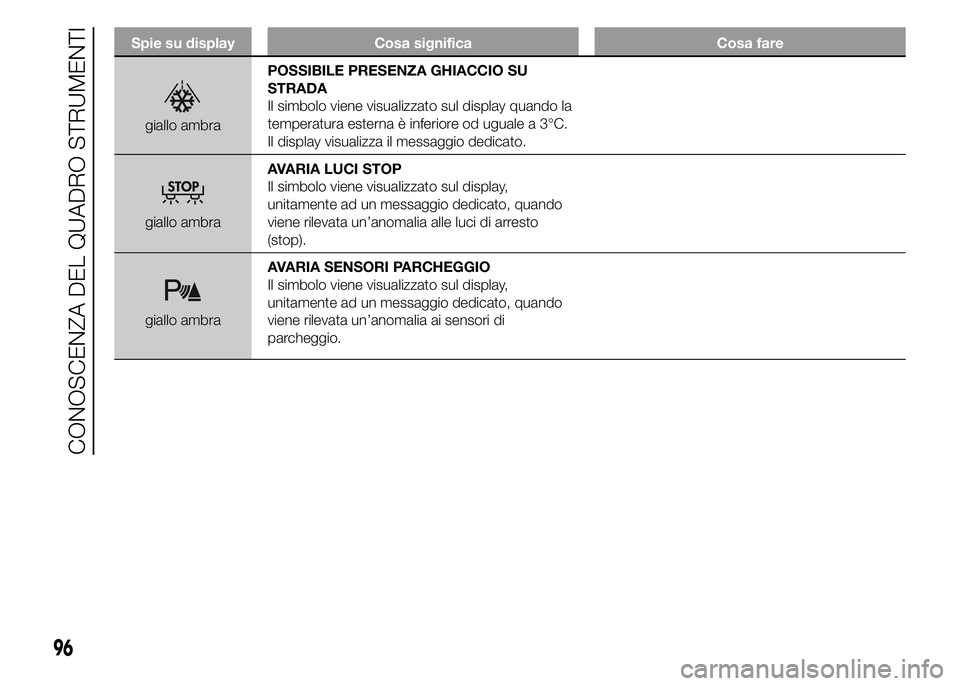

Spie su display Cosa significa Cosa fare
giallo ambraPOSSIBILE PRESENZA GHIACCIO SU
STRADA
Il simbolo viene visualizzato sul display quando la
temperatura esterna è inferiore od uguale a 3°C.
Il display visualizza il messaggio dedicato.
giallo ambraAVARIA LUCI STOP
Il simbolo viene visualizzato sul display,
unitamente ad un messaggio dedicato, quando
viene rilevata un’anomalia alle luci di arresto
(stop).
giallo ambraAVARIA SENSORI PARCHEGGIO
Il simbolo viene visualizzato sul display,
unitamente ad un messaggio dedicato, quando
viene rilevata un’anomalia ai sensori di
parcheggio.
96
CONOSCENZA DEL QUADRO STRUMENTI

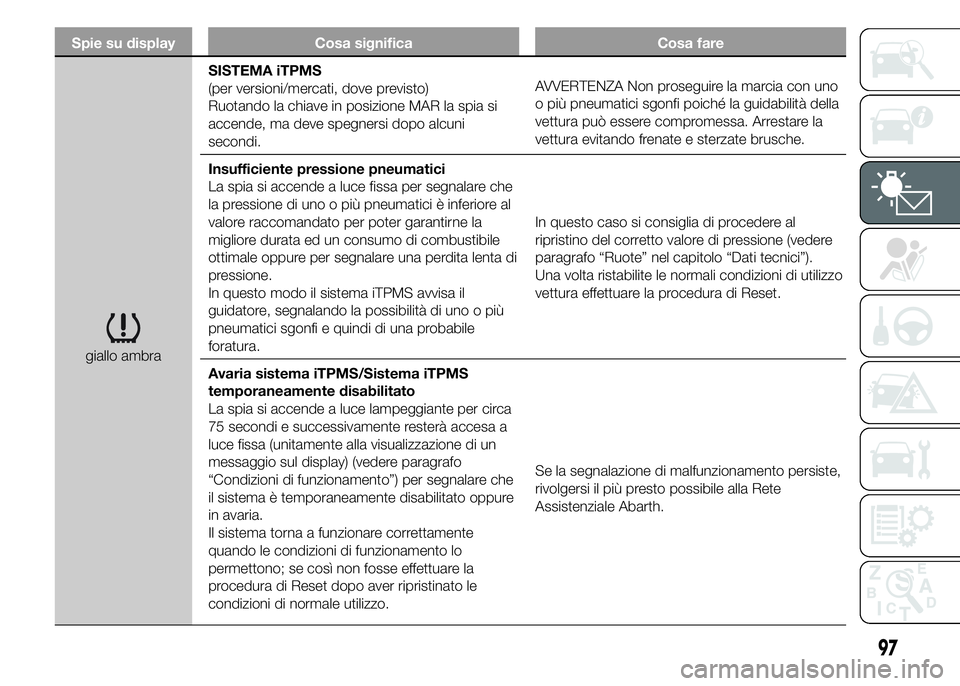

Spie su display Cosa significa Cosa fare
giallo ambraSISTEMA iTPMS
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.AVVERTENZA Non proseguire la marcia con uno
o più pneumatici sgonfi poiché la guidabilità della
vettura può essere compromessa. Arrestare la
vettura evitando frenate e sterzate brusche.
Insufficiente pressione pneumatici
La spia si accende a luce fissa per segnalare che
la pressione di uno o più pneumatici è inferiore al
valore raccomandato per poter garantirne la
migliore durata ed un consumo di combustibile
ottimale oppure per segnalare una perdita lenta di
pressione.
In questo modo il sistema iTPMS avvisa il
guidatore, segnalando la possibilità di uno o più
pneumatici sgonfi e quindi di una probabile
foratura.In questo caso si consiglia di procedere al
ripristino del corretto valore di pressione (vedere
paragrafo “Ruote” nel capitolo “Dati tecnici”).
Una volta ristabilite le normali condizioni di utilizzo
vettura effettuare la procedura di Reset.
Avaria sistema iTPMS/Sistema iTPMS
temporaneamente disabilitato
La spia si accende a luce lampeggiante per circa
75 secondi e successivamente resterà accesa a
luce fissa (unitamente alla visualizzazione di un
messaggio sul display) (vedere paragrafo
“Condizioni di funzionamento”) per segnalare che
il sistema è temporaneamente disabilitato oppure
in avaria.
Il sistema torna a funzionare correttamente
quando le condizioni di funzionamento lo
permettono; se così non fosse effettuare la
procedura di Reset dopo aver ripristinato le
condizioni di normale utilizzo.Se la segnalazione di malfunzionamento persiste,
rivolgersi il più presto possibile alla Rete
Assistenziale Abarth.
97

Spie su display Cosa significa Cosa fare
giallo ambraSERVICE (MANUTENZIONE
PROGRAMMATA)
Il simbolo viene visualizzato sul display,
unitamente ad un messaggio dedicato, con
chiave di avviamento in posizione MAR, a partire
da 2000 km (oppure valore equivalente in miglia)
dalla scadenza periodica relativa al successivo
tagliando di manutenzione e viene riproposto ogni
200 km (oppure valore equivalente in miglia).Rivolgersi alla Rete Assistenziale Abarth che
provvederà, oltre alle operazioni di manutenzione
previste dal "Piano di Manutenzione
Programmata", all'azzeramento di tale
visualizzazione (reset).
biancaVELOCITA' LIMITE SUPERATA
(per versioni/mercati, dove previsto)
Viene visualizzato un messaggio sul display,
unitamente ad un simbolo dedicato, quando la
vettura supera il valore di velocità limite impostato
tramite Menu di Setup (ad es. 120 km/h).
INSERIMENTO FUNZIONE SPORT
La scritta SPORT viene visualizzata sul display del
manometro analogico, e il quadro strumenti
visualizza una schermata dedicata, quando viene
inserita la funzione "SPORT" premendo il relativo
pulsante ubicato sulla plancia portastrumenti
(vedere quanto descritto al paragrafo "Comandi"
nel capitolo "Conoscenza della vettura").
Premendo nuovamente il pulsante la scritta
SPORT si spegne.
98
CONOSCENZA DEL QUADRO STRUMENTI

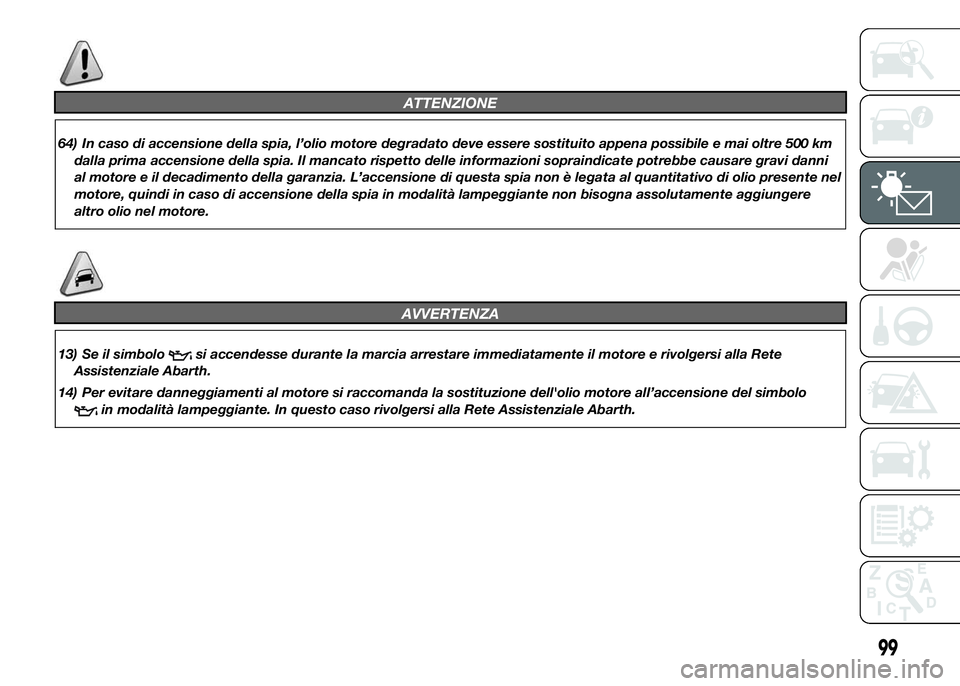

ATTENZIONE
64) In caso di accensione della spia, l’olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km
dalla prima accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni
al motore e il decadimento della garanzia. L’accensione di questa spia non è legata al quantitativo di olio presente nel
motore, quindi in caso di accensione della spia in modalità lampeggiante non bisogna assolutamente aggiungere
altro olio nel motore.
AVVERTENZA
13) Se il simbolosi accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete
Assistenziale Abarth.
14) Per evitare danneggiamenti al motore si raccomanda la sostituzione dell'olio motore all’accensione del simbolo
in modalità lampeggiante. In questo caso rivolgersi alla Rete Assistenziale Abarth.
99

100

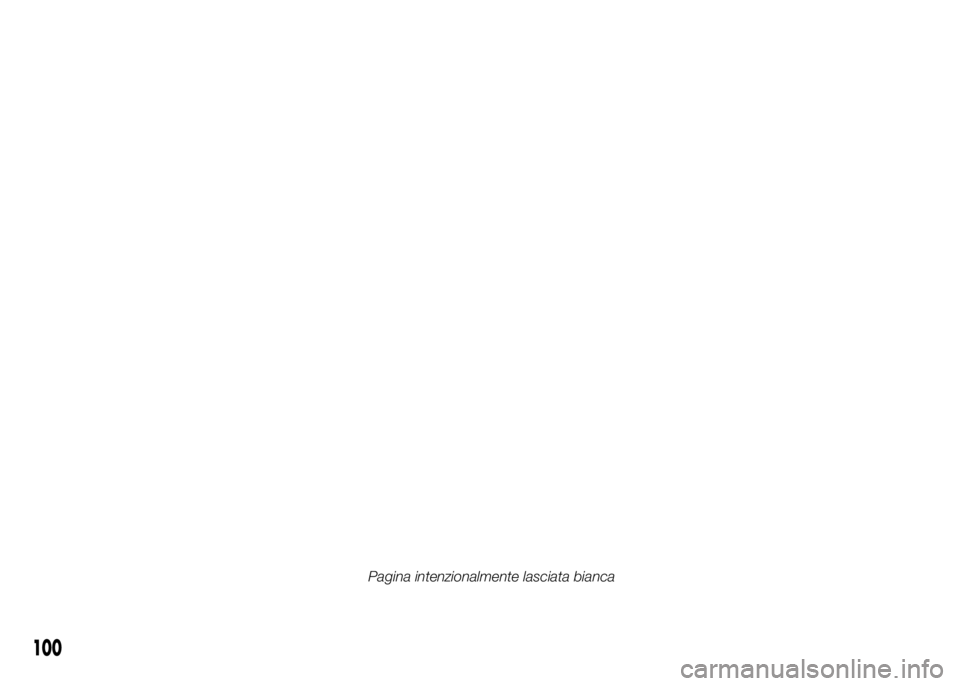

Pagina intenzionalmente lasciata bianca
