2016 Abarth 500 Libretto Uso Manutenzione (in Italian)

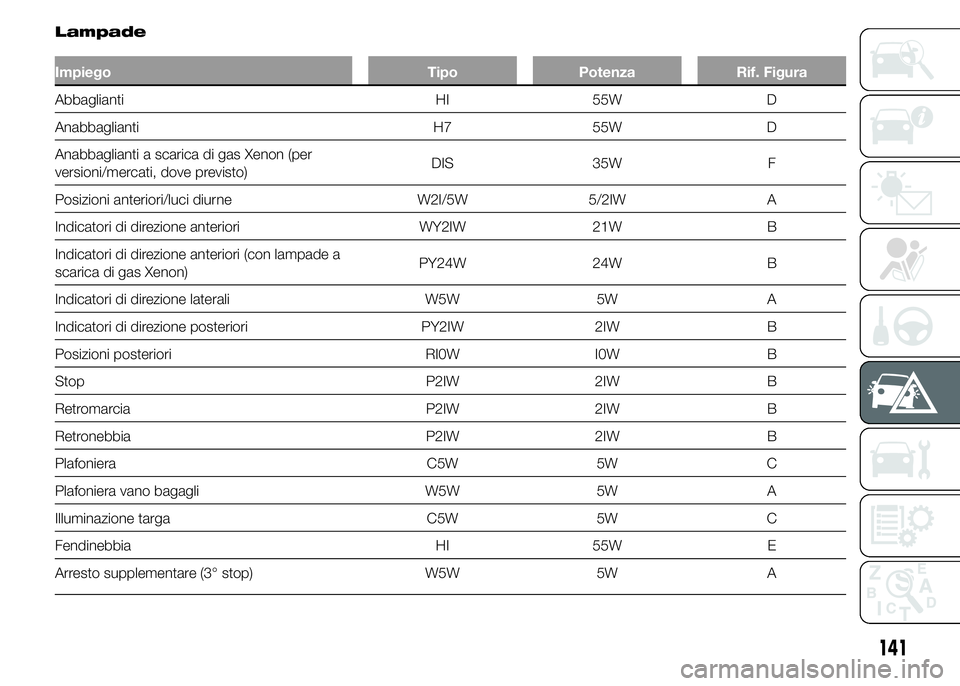

Lampade
Impiego Tipo Potenza Rif. Figura
Abbaglianti HI 55W D
Anabbaglianti H7 55W D
Anabbaglianti a scarica di gas Xenon (per
versioni/mercati, dove previsto)DIS 35W F
Posizioni anteriori/luci diurne W2I/5W 5/2IW A
Indicatori di direzione anteriori WY2IW 21W B
Indicatori di direzione anteriori (con lampade a
scarica di gas Xenon)PY24W 24W B
Indicatori di direzione laterali W5W 5W A
Indicatori di direzione posteriori PY2IW 2IW B
Posizioni posteriori RI0W I0W B
Stop P2IW 2IW B
Retromarcia P2IW 2IW B
Retronebbia P2IW 2IW B
Plafoniera C5W 5W C
Plafoniera vano bagagli W5W 5W A
Illuminazione targa C5W 5W C
Fendinebbia HI 55W E
Arresto supplementare (3° stop) W5W 5W A
141

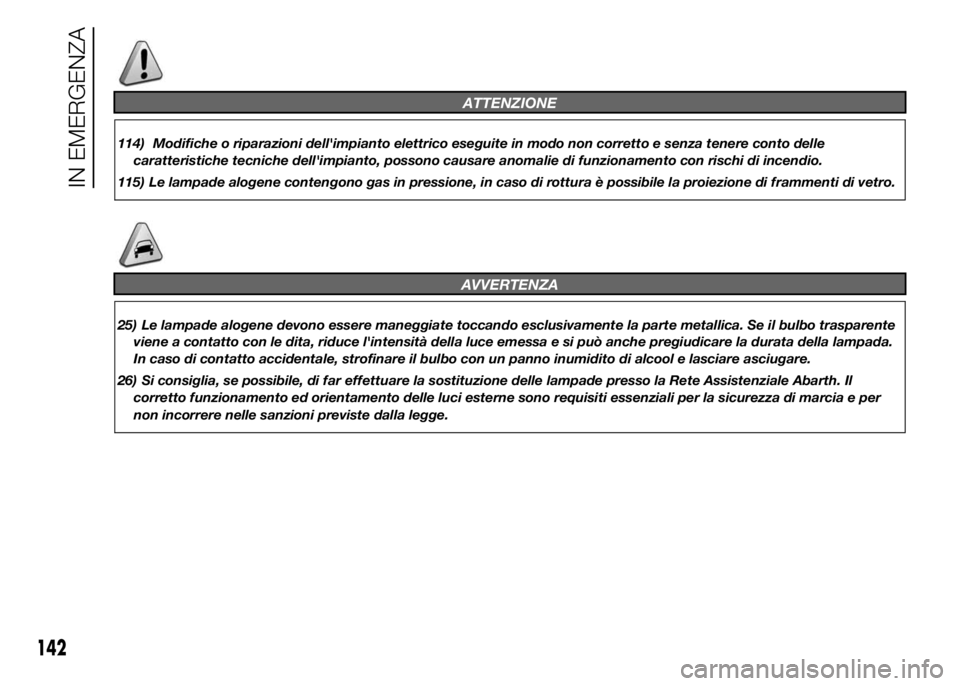

ATTENZIONE
114) Modifiche o riparazioni dell'impianto elettrico eseguite in modo non corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
115) Le lampade alogene contengono gas in pressione, in caso di rottura è possibile la proiezione di frammenti di vetro.
AVVERTENZA
25) Le lampade alogene devono essere maneggiate toccando esclusivamente la parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l'intensità della luce emessa e si può anche pregiudicare la durata della lampada.
In caso di contatto accidentale, strofinare il bulbo con un panno inumidito di alcool e lasciare asciugare.
26) Si consiglia, se possibile, di far effettuare la sostituzione delle lampade presso la Rete Assistenziale Abarth. Il
corretto funzionamento ed orientamento delle luci esterne sono requisiti essenziali per la sicurezza di marcia e per
non incorrere nelle sanzioni previste dalla legge.
142

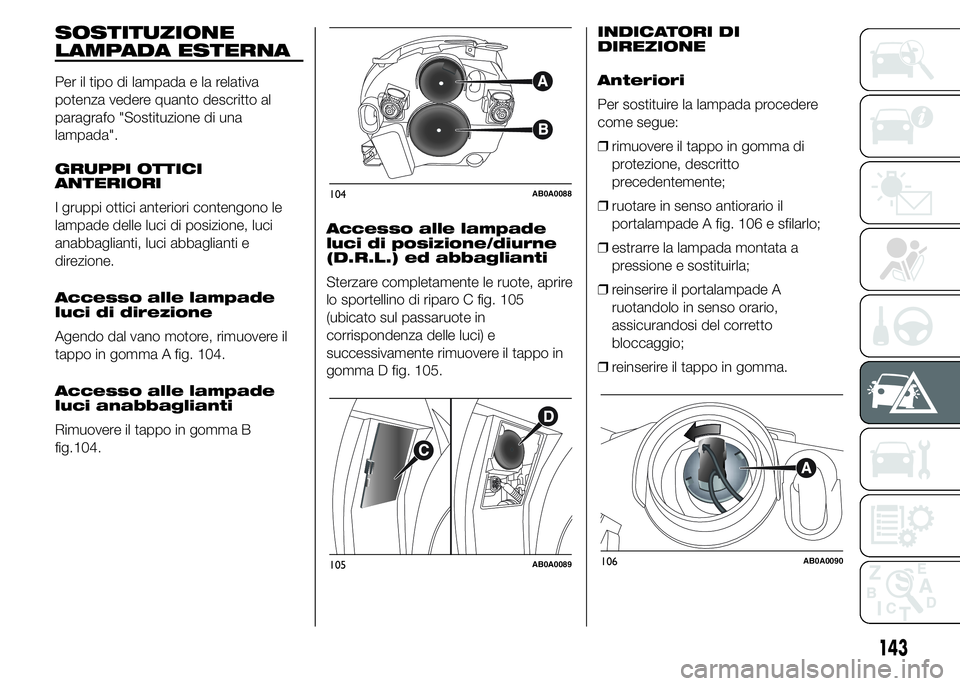

IN EMERGENZA

SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e la relativa
potenza vedere quanto descritto al
paragrafo "Sostituzione di una
lampada".
GRUPPI OTTICI
ANTERIORI
I gruppi ottici anteriori contengono le
lampade delle luci di posizione, luci
anabbaglianti, luci abbaglianti e
direzione.
Accesso alle lampade
luci di direzione
Agendo dal vano motore, rimuovere il
tappo in gomma A fig. 104.
Accesso alle lampade
luci anabbaglianti
Rimuovere il tappo in gomma B
104.Accesso alle lampade
luci di posizione/diurne
(D.R.L.) ed abbaglianti
Sterzare completamente le ruote, aprire
lo sportellino di riparo C fig. 105
(ubicato sul passaruote in
corrispondenza delle luci) e
successivamente rimuovere il tappo in
gomma D fig. 105.INDICATORI DI
DIREZIONE
Anteriori
Per sostituire la lampada procedere
come segue:
❒rimuovere il tappo in gomma di
protezione, descritto
precedentemente;
❒ruotare in senso antiorario il
portalampade A fig. 106 e sfilarlo;
❒estrarre la lampada montata a
pressione e sostituirla;
❒reinserire il portalampade A
ruotandolo in senso orario,
assicurandosi del corretto
bloccaggio;
❒reinserire il tappo in gomma.
104AB0A0088
105AB0A0089106AB0A0090
143
fig.

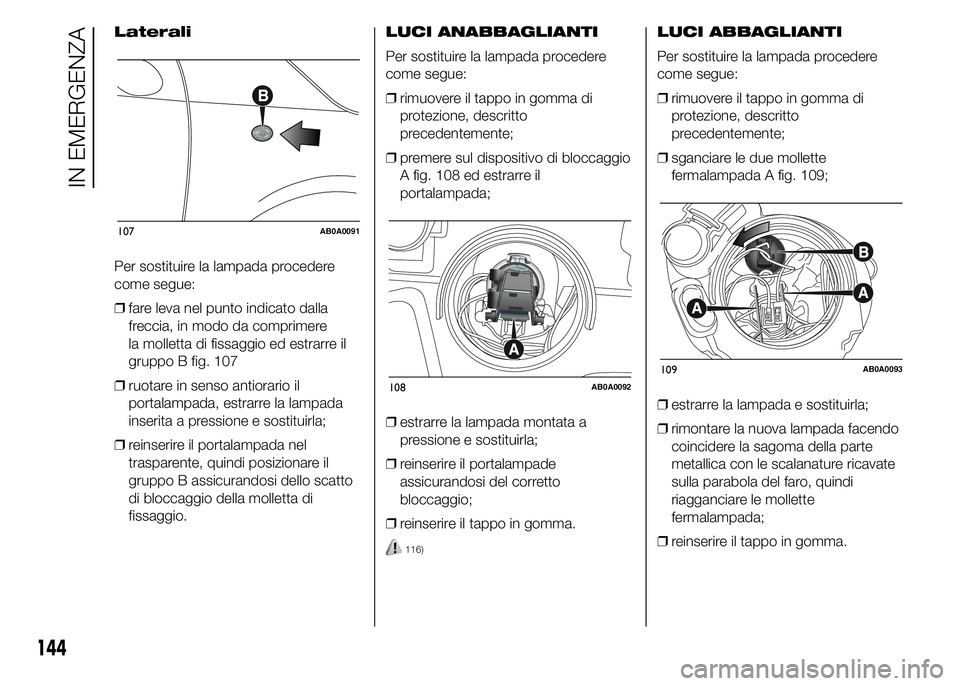

Laterali
Per sostituire la lampada procedere
come segue:
❒fare leva nel punto indicato dalla
freccia, in modo da comprimere
la molletta di fissaggio ed estrarre il
gruppo B fig. 107
❒ruotare in senso antiorario il
portalampada, estrarre la lampada
inserita a pressione e sostituirla;
❒reinserire il portalampada nel
trasparente, quindi posizionare il
gruppo B assicurandosi dello scatto
di bloccaggio della molletta di
fissaggio.LUCI ANABBAGLIANTI
Per sostituire la lampada procedere
come segue:
❒rimuovere il tappo in gomma di
protezione, descritto
precedentemente;
❒premere sul dispositivo di bloccaggio
A fig. 108 ed estrarre il
portalampada;
❒estrarre la lampada montata a
pressione e sostituirla;
❒reinserire il portalampade
assicurandosi del corretto
bloccaggio;
❒reinserire il tappo in gomma.
116)
LUCI ABBAGLIANTI
Per sostituire la lampada procedere
come segue:
❒rimuovere il tappo in gomma di
protezione, descritto
precedentemente;
❒sganciare le due mollette
fermalampada A fig. 109;
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada facendo
coincidere la sagoma della parte
metallica con le scalanature ricavate
sulla parabola del faro, quindi
riagganciare le mollette
fermalampada;
❒reinserire il tappo in gomma.
107AB0A0091
108AB0A0092
109AB0A0093
144
IN EMERGENZA

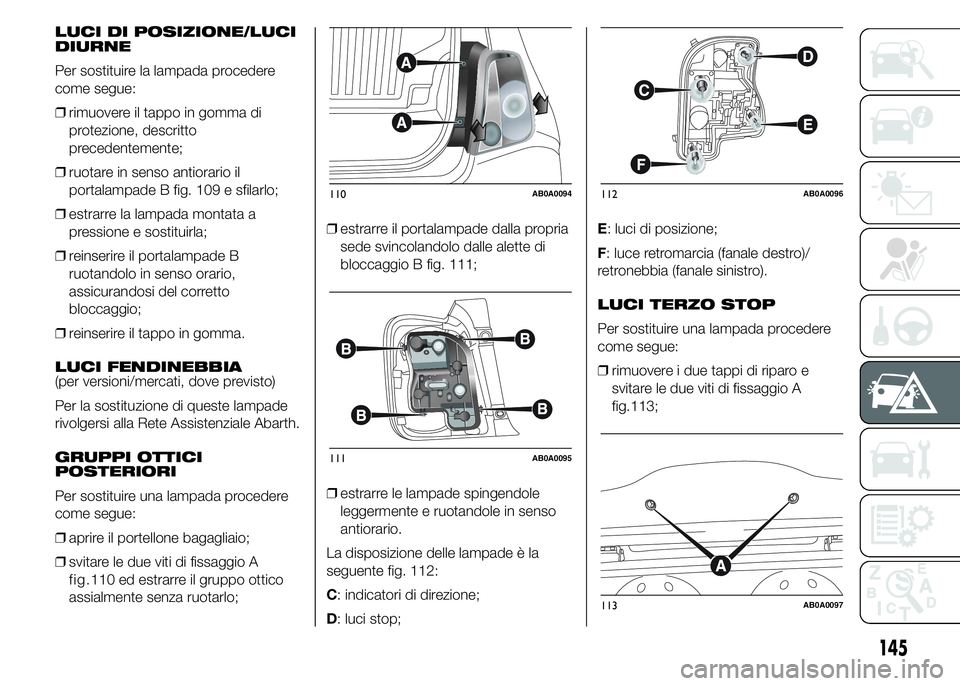

LUCI DI POSIZIONE/LUCI
DIURNE
Per sostituire la lampada procedere
come segue:
❒rimuovere il tappo in gomma di
protezione, descritto
precedentemente;
❒ruotare in senso antiorario il
portalampade B fig. 109 e sfilarlo;
❒estrarre la lampada montata a
pressione e sostituirla;
❒reinserire il portalampade B
ruotandolo in senso orario,
assicurandosi del corretto
bloccaggio;
❒reinserire il tappo in gomma.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per la sostituzione di queste lampade
rivolgersi alla Rete Assistenziale Abarth.
GRUPPI OTTICI
POSTERIORI
Per sostituire una lampada procedere
come segue:
❒aprire il portellone bagagliaio;
❒svitare le due viti di fissaggio A
110 ed estrarre il gruppo ottico
assialmente senza ruotarlo;❒estrarre il portalampade dalla propria
sede svincolandolo dalle alette di
bloccaggio B fig. 111;
❒estrarre le lampade spingendole
leggermente e ruotandole in senso
antiorario.
La disposizione delle lampade è la
seguente fig. 112:
C: indicatori di direzione;
D: luci stop;E: luci di posizione;
F: luce retromarcia (fanale destro)/
retronebbia (fanale sinistro).
LUCI TERZO STOP
Per sostituire una lampada procedere
come segue:
❒rimuovere i due tappi di riparo e
svitare le due viti di fissaggio A
113;
110AB0A0094
111AB0A0095
112AB0A0096
113AB0A0097
145
fig.fig.

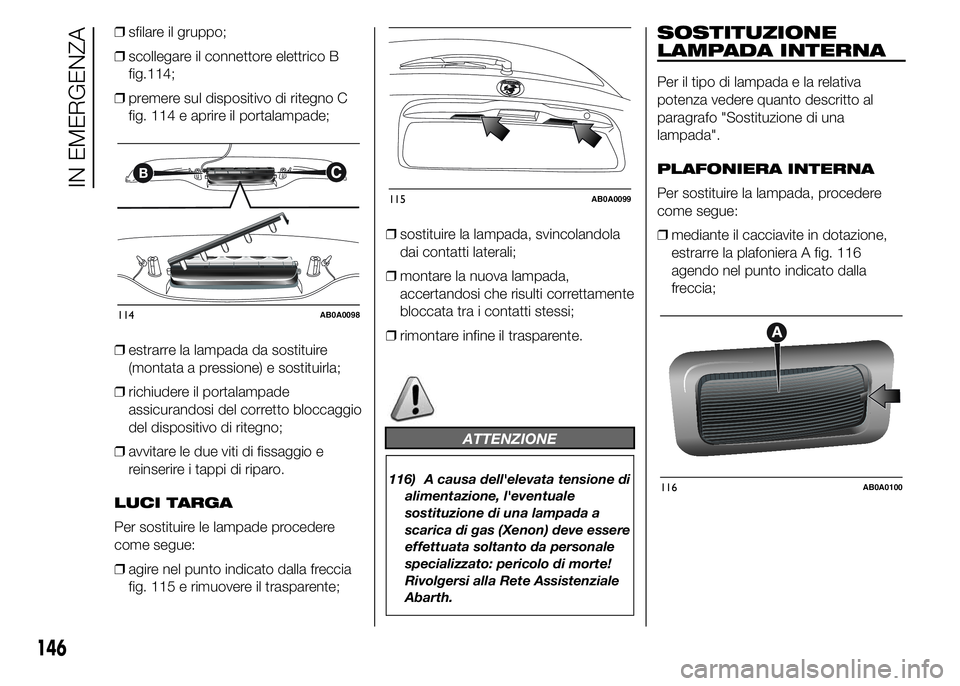

❒sfilare il gruppo;
❒scollegare il connettore elettrico B
114;
❒premere sul dispositivo di ritegno C
fig. 114 e aprire il portalampade;
❒estrarre la lampada da sostituire
(montata a pressione) e sostituirla;
❒richiudere il portalampade
assicurandosi del corretto bloccaggio
del dispositivo di ritegno;
❒avvitare le due viti di fissaggio e
reinserire i tappi di riparo.
LUCI TARGA
Per sostituire le lampade procedere
come segue:
❒agire nel punto indicato dalla freccia
fig. 115 e rimuovere il trasparente;❒sostituire la lampada, svincolandola
dai contatti laterali;
❒montare la nuova lampada,
accertandosi che risulti correttamente
bloccata tra i contatti stessi;
❒rimontare infine il trasparente.
ATTENZIONE
116) A causa dell'elevata tensione di
alimentazione, l'eventuale
sostituzione di una lampada a
scarica di gas (Xenon) deve essere
effettuata soltanto da personale
specializzato: pericolo di morte!
Rivolgersi alla Rete Assistenziale
Abarth.
SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e la relativa
potenza vedere quanto descritto al
paragrafo "Sostituzione di una
lampada".
PLAFONIERA INTERNA
Per sostituire la lampada, procedere
come segue:
❒mediante il cacciavite in dotazione,
estrarre la plafoniera A fig. 116
agendo nel punto indicato dalla
freccia;
B
114AB0A0098
115AB0A0099
116AB0A0100
146
IN EMERGENZA
fig.

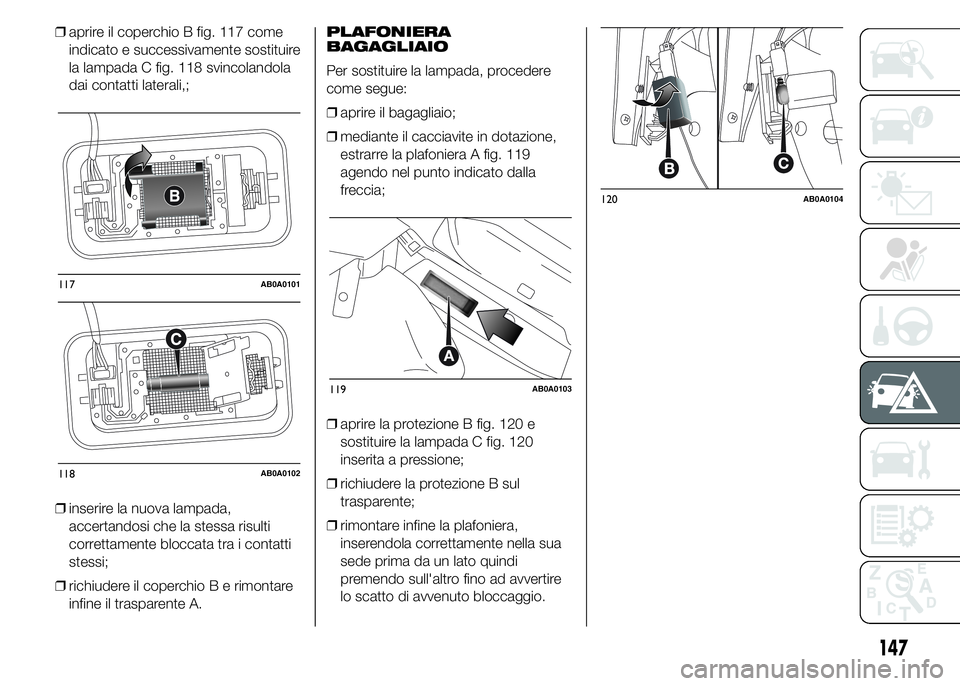

❒aprire il coperchio B fig. 117 come
indicato e successivamente sostituire
la lampada C fig. 118 svincolandola
dai contatti laterali,;
❒inserire la nuova lampada,
accertandosi che la stessa risulti
correttamente bloccata tra i contatti
stessi;
❒richiudere il coperchio B e rimontare
infine il trasparente A.PLAFONIERA
BAGAGLIAIO
Per sostituire la lampada, procedere
come segue:
❒aprire il bagagliaio;
❒mediante il cacciavite in dotazione,
estrarre la plafoniera A fig. 119
agendo nel punto indicato dalla
freccia;
❒aprire la protezione B fig. 120 e
sostituire la lampada C fig. 120
inserita a pressione;
❒richiudere la protezione B sul
trasparente;
❒rimontare infine la plafoniera,
inserendola correttamente nella sua
sede prima da un lato quindi
premendo sull'altro fino ad avvertire
lo scatto di avvenuto bloccaggio.
117AB0A0101
118AB0A0102
119AB0A0103
120AB0A0104
147

Per sostituire un fusibile utilizzare la
pinzetta D agganciata internamente al
coperchio vano fusibili ubicato sul
lato sinistro della plancia.
Per l'individuazione del fusibile di
protezione consultare le tabelle riportate
nelle pagine seguenti.ACCESSO AI FUSIBILI
Centralina plancia
portastrumenti
Per accedere ai fusibili occorre
rimuovere la copertura E montata a
pressione.
Il fusibile da 5A per lo sbrinamento
specchi esterni è ubicato nella zona
presa diagnosi, come illustrato in
121AB0A0105
122AB0A0132
148
IN EMERGENZA
fig.122.

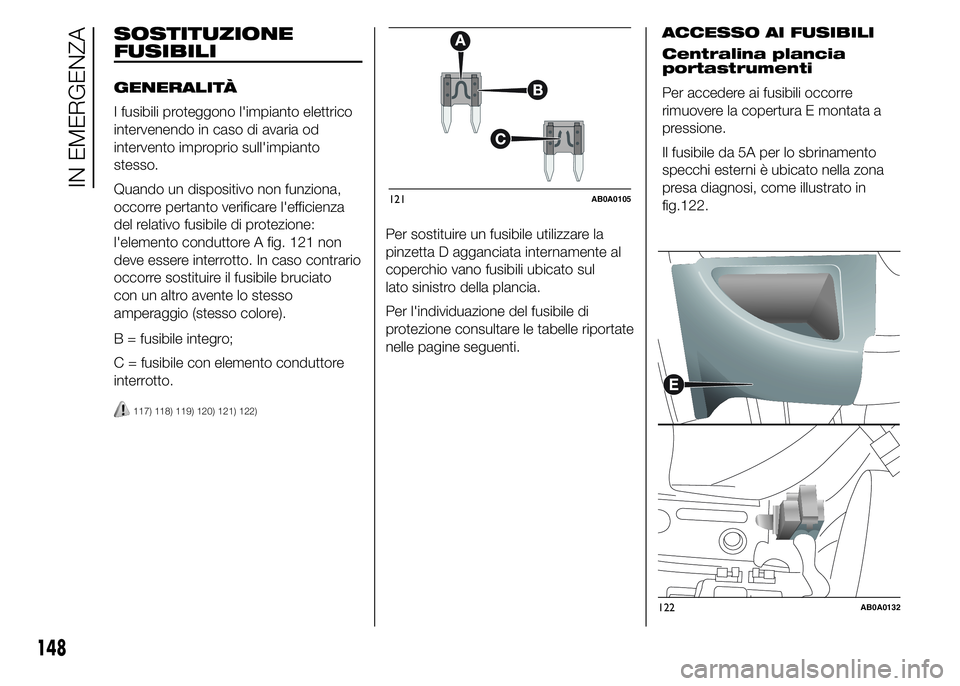

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Quando un dispositivo non funziona,
occorre pertanto verificare l'efficienza
del relativo fusibile di protezione:
l'elemento conduttore A fig. 121 non
deve essere interrotto. In caso contrario
occorre sostituire il fusibile bruciato
con un altro avente lo stesso
amperaggio (stesso colore).
117) 118) 119) 120) 121) 122)
B = fusibile integro;
C = fusibile con elemento conduttore
interrotto.
