2016 Abarth 500 Libretto Uso Manutenzione (in Italian)

❒agendo sui pulsanti+oppure–
(tramite singole pressioni) può essere
scelta la nuova impostazione di
questa voce del sottomenu;
❒tramite pressione breve del pulsante
MENU
si può memorizzare
l’impostazione e
contemporaneamente ritornare alla
stessa voce del sottomenu prima
selezionata.
VOCI MENU
Menu
Questa voce consente di accedere
all'interno del Menu di Setup.
Premere il pulsante+oppure–per
selezionare le varie voci del Menu.
Premere invece a lungo il pulsante
MENU
per tornare alla videata
standard.
Illuminazione
(Regolazione
illuminazione interno
vettura)
Su alcune versioni il quadro strumenti è
dotato di un sensore di luminosità in
grado di rilevare le condizioni di luce
ambiente e, in base a quanto rilevato, di
regolare la modalità di illuminazione
del quadro stesso.È pertanto possibile che si verifichi
durante la marcia, una variazione di
intensità luminosa del quadro strumenti
a seguito di un evento che provochi
un passaggio da condizione "giorno" a
"notte" (o viceversa) all'interno
dell'abitacolo (ad es. ingresso in
galleria, viali ombreggiati, cavalcavia,
ecc…). È possibile regolare
l'illuminazione in modalità notturna solo
con luci anabbaglianti inserite. Se le
luci non sono inserite è possibile
effettuare la regolazione in modalità
diurna.
Questa funzione è disponibile, con luci
anabbaglianti inserite, e in condizioni
notturne, per la regolazione
dell'intensità luminosa del quadro
strumenti, dei pulsanti di comando, del
display dell'autoradio e del
climatizzatore automatico.
Su alcune versioni, in condizioni diurne
e con luci anabbaglianti inserite, il
quadro strumenti, i pulsanti di comando
ed i display autoradio e climatizzatore
automatico risultano accesi alla
massima intensità luminosa.
69

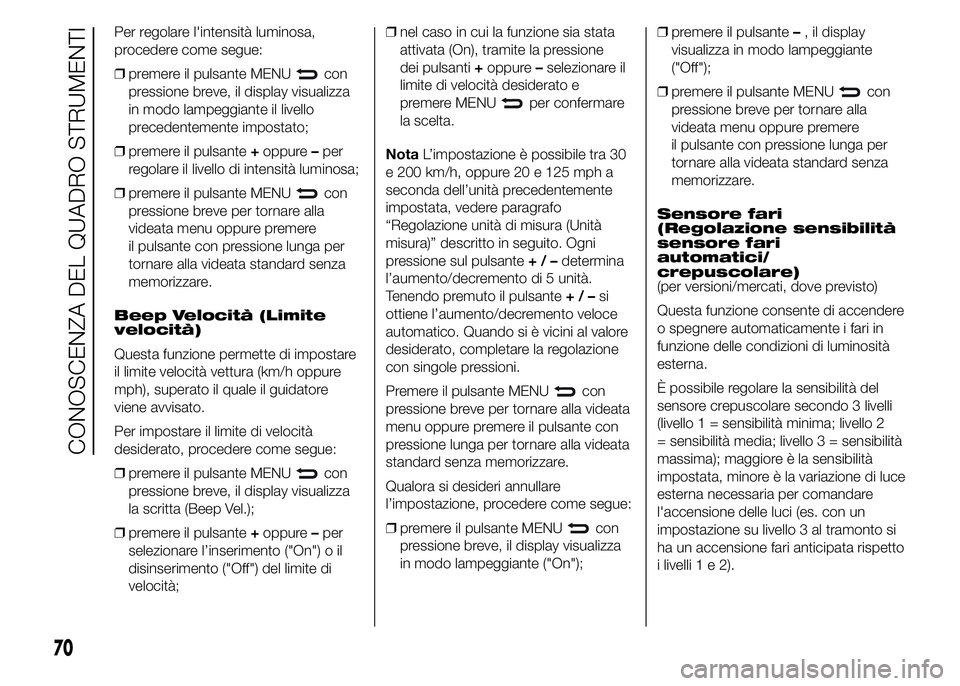

Per regolare l'intensità luminosa,
procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
in modo lampeggiante il livello
precedentemente impostato;
❒premere il pulsante+oppure–per
regolare il livello di intensità luminosa;
❒premere il pulsante MENU
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Beep Velocità (Limite
velocità)
Questa funzione permette di impostare
il limite velocità vettura (km/h oppure
mph), superato il quale il guidatore
viene avvisato.
Per impostare il limite di velocità
desiderato, procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
la scritta (Beep Vel.);
❒premere il pulsante+oppure–per
selezionare l’inserimento ("On") o il
disinserimento ("Off") del limite di
velocità;❒nel caso in cui la funzione sia stata
attivata (On), tramite la pressione
dei pulsanti+oppure–selezionare il
limite di velocità desiderato e
premere MENU
per confermare
la scelta.
NotaL’impostazione è possibile tra 30
e 200 km/h, oppure 20 e 125 mph a
seconda dell’unità precedentemente
impostata, vedere paragrafo
“Regolazione unità di misura (Unità
misura)” descritto in seguito. Ogni
pressione sul pulsante+/–determina
l’aumento/decremento di 5 unità.
Tenendo premuto il pulsante+/–si
ottiene l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.
Premere il pulsante MENU
con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare
l’impostazione, procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
in modo lampeggiante ("On");❒premere il pulsante–, il display
visualizza in modo lampeggiante
("Off");
❒premere il pulsante MENU
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Sensore fari
(Regolazione sensibilità
sensore fari
automatici/
crepuscolare)
(per versioni/mercati, dove previsto)
Questa funzione consente di accendere
o spegnere automaticamente i fari in
funzione delle condizioni di luminosità
esterna.
È possibile regolare la sensibilità del
sensore crepuscolare secondo 3 livelli
(livello 1 = sensibilità minima; livello 2
= sensibilità media; livello 3 = sensibilità
massima); maggiore è la sensibilità
impostata, minore è la variazione di luce
esterna necessaria per comandare
l'accensione delle luci (es. con un
impostazione su livello 3 al tramonto si
ha un accensione fari anticipata rispetto
i livelli1e2).
70
CONOSCENZA DEL QUADRO STRUMENTI

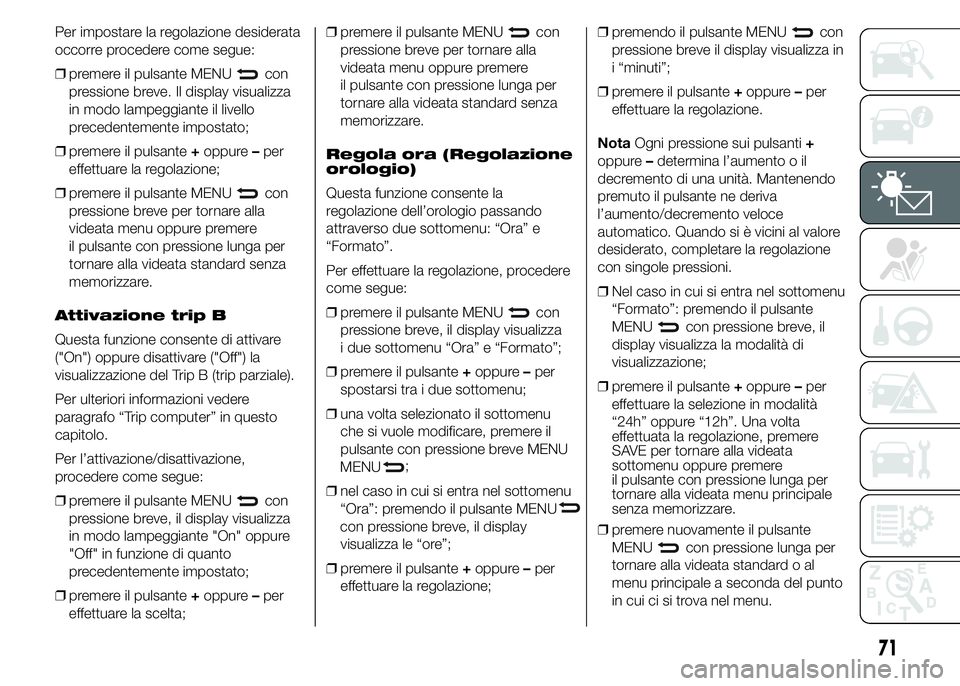

Per impostare la regolazione desiderata
occorre procedere come segue:
❒premere il pulsante MENU
con
pressione breve. Il display visualizza
in modo lampeggiante il livello
precedentemente impostato;
❒premere il pulsante+oppure–per
effettuare la regolazione;
❒premere il pulsante MENU
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Attivazione trip B
Questa funzione consente di attivare
("On") oppure disattivare ("Off") la
visualizzazione del Trip B (trip parziale).
Per ulteriori informazioni vedere
paragrafo “Trip computer” in questo
capitolo.
Per l’attivazione/disattivazione,
procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante+oppure–per
effettuare la scelta;❒premere il pulsante MENU
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Regola ora (Regolazione
orologio)
Questa funzione consente la
regolazione dell’orologio passando
attraverso due sottomenu: “Ora” e
“Formato”.
Per effettuare la regolazione, procedere
come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
i due sottomenu “Ora” e “Formato”;
❒premere il pulsante+oppure–per
spostarsi tra i due sottomenu;
❒una volta selezionato il sottomenu
che si vuole modificare, premere il
pulsante con pressione breve MENU
MENU
❒nel caso in cui si entra nel sottomenu
“Ora”: premendo il pulsante MENU
con pressione breve, il display
visualizza le “ore”;
❒premere il pulsante+oppure–per
effettuare la regolazione;❒premendo il pulsante MENU
con
pressione breve il display visualizza in
i “minuti”;
❒premere il pulsante+oppure–per
effettuare la regolazione.
NotaOgni pressione sui pulsanti+
oppure–determina l’aumento o il
decremento di una unità. Mantenendo
premuto il pulsante ne deriva
l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.
❒Nel caso in cui si entra nel sottomenu
“Formato”: premendo il pulsante
MENU
con pressione breve, il
display visualizza la modalità di
visualizzazione;
❒premere il pulsante+oppure–per
effettuare la selezione in modalità
“24h” oppure “12h”. Una volta
effettuata la regolazione, premere
SAVE per tornare alla videata
sottomenu oppure premere
il pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare.
❒premere nuovamente il pulsante
MENU
con pressione lunga per
tornare alla videata standard o al
menu principale a seconda del punto
in cui ci si trova nel menu.
71
;

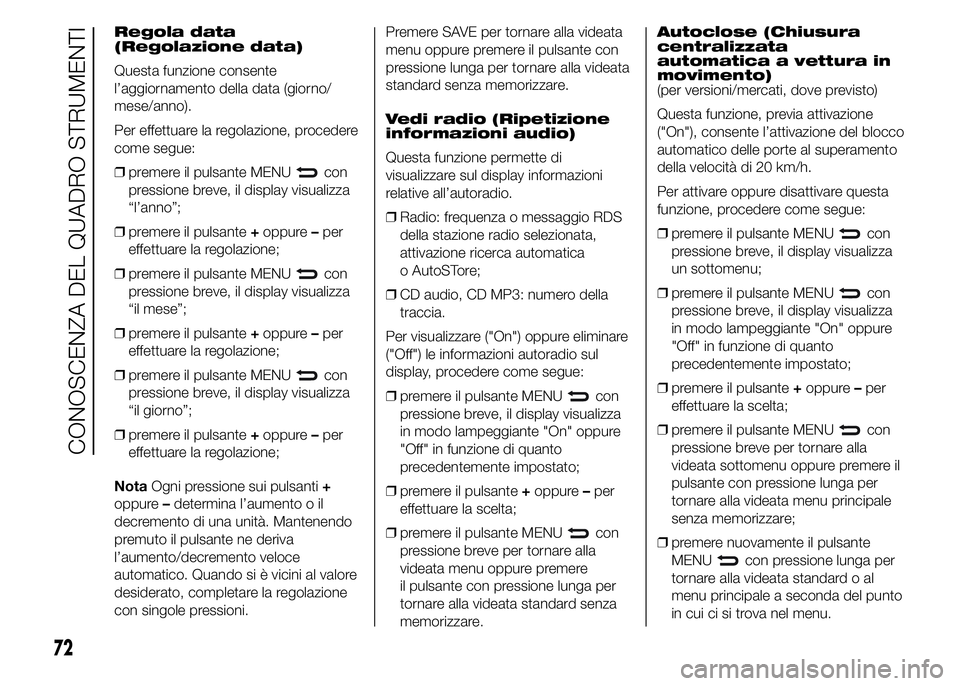

Regola data
(Regolazione data)
Questa funzione consente
l’aggiornamento della data (giorno/
mese/anno).
Per effettuare la regolazione, procedere
come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
“l’anno”;
❒premere il pulsante+oppure–per
effettuare la regolazione;
❒premere il pulsante MENU
con
pressione breve, il display visualizza
“il mese”;
❒premere il pulsante+oppure–per
effettuare la regolazione;
❒premere il pulsante MENU
con
pressione breve, il display visualizza
“il giorno”;
❒premere il pulsante+oppure–per
effettuare la regolazione;
NotaOgni pressione sui pulsanti+
oppure–determina l’aumento o il
decremento di una unità. Mantenendo
premuto il pulsante ne deriva
l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.Premere SAVE per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Vedi radio (Ripetizione
informazioni audio)
Questa funzione permette di
visualizzare sul display informazioni
relative all’autoradio.
❒Radio: frequenza o messaggio RDS
della stazione radio selezionata,
attivazione ricerca automatica
o AutoSTore;
❒CD audio, CD MP3: numero della
traccia.
Per visualizzare ("On") oppure eliminare
("Off") le informazioni autoradio sul
display, procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante+oppure–per
effettuare la scelta;
❒premere il pulsante MENU
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.Autoclose (Chiusura
centralizzata
automatica a vettura in
movimento)
(per versioni/mercati, dove previsto)
Questa funzione, previa attivazione
("On"), consente l’attivazione del blocco
automatico delle porte al superamento
della velocità di 20 km/h.
Per attivare oppure disattivare questa
funzione, procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
un sottomenu;
❒premere il pulsante MENU
con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante+oppure–per
effettuare la scelta;
❒premere il pulsante MENU
con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare;
❒premere nuovamente il pulsante
MENU
con pressione lunga per
tornare alla videata standard o al
menu principale a seconda del punto
in cui ci si trova nel menu.
72
CONOSCENZA DEL QUADRO STRUMENTI

Unità di misura
(Regolazione)
Questa funzione consente
l’impostazione delle unità di misura
tramite due sottomenu: “Distanze” e
“Consumi”.
Per impostare l’unità di misura
desiderata, procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
i due sottomenu;
❒premere il pulsante+oppure–per
spostarsi tra i due sottomenu;
❒una volta selezionato il sottomenu
che si vuole modificare, premere il
pulsante MENU
con pressione
breve;
❒nel caso in cui si entra nel sottomenu
“Distanze”: premendo il pulsante
MENU
con pressione breve, il
display visualizza “km” oppure “mi” in
funzione di quanto precedentemente
impostato;
❒premere il pulsante+oppure–per
effettuare la scelta;
❒nel caso in cui si entra nel sottomenu
“Consumi”: premendo il pulsante
MENU
con pressione breve, il
display visualizza “km/l ”, “l/100km”
oppure “mpg” in funzione di quando
precedentemente impostato;Se l’unità di misura distanza impostata
è “km” il display consente
l’impostazione dell’unità di misura (km/l
oppure l/100km) riferita alla quantità
di combustibile consumato.
Se l’unità di misura distanza impostata
è “mi” il display visualizzerà la quantità
di combustibile consumato in “mpg”.
❒Premere il pulsante+oppure–per
effettuare la scelta.
Una volta effettuata la regolazione,
premere il pulsante MENU
con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.
❒Premere nuovamente il pulsante
MENU
con pressione lunga per
tornare alla videata standard o al
menu principale a seconda del punto
in cui ci si trova nel menu.
Lingua (Selezione
lingua)
Le visualizzazioni del display, previa
impostazione, possono essere
rappresentate nelle seguenti lingue:
Italiano, Inglese, Tedesco, Portoghese,
Spagnolo, Francese, Olandese,
Polacco, Turco e Russo.Per impostare la lingua desiderata,
procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
in modo lampeggiante la “lingua”
precedentemente impostata;
❒premere il pulsante+oppure–per
effettuare la scelta;
❒premere il pulsante MENU
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Volume avvisi
(Regolazione volume
segnalazione acustica
avarie/avvertimenti)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnalazione
acustica (buzzer) che accompagna le
visualizzazioni di avaria/avvertimento.
Per impostare il volume desiderato,
procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
in modo lampeggiante il “livello”
del volume precedentemente
impostato;
❒premere il pulsante+oppure–per
effettuare la regolazione;
73

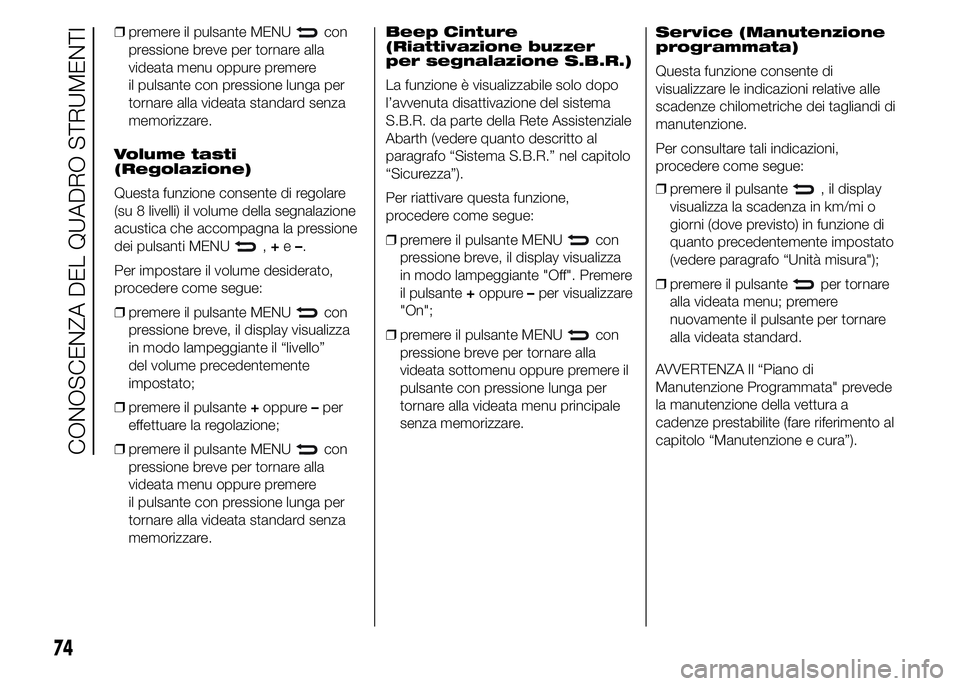

❒premere il pulsante MENUcon
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Volume tasti
(Regolazione)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnalazione
acustica che accompagna la pressione
dei pulsanti MENU
,+e–.
Per impostare il volume desiderato,
procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
in modo lampeggiante il “livello”
del volume precedentemente
impostato;
❒premere il pulsante+oppure–per
effettuare la regolazione;
❒premere il pulsante MENU
con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.Beep Cinture
(Riattivazione buzzer
per segnalazione S.B.R.)
La funzione è visualizzabile solo dopo
l’avvenuta disattivazione del sistema
S.B.R. da parte della Rete Assistenziale
Abarth (vedere quanto descritto al
paragrafo “Sistema S.B.R.” nel capitolo
“Sicurezza”).
Per riattivare questa funzione,
procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
in modo lampeggiante "Off". Premere
il pulsante+oppure–per visualizzare
"On";
❒premere il pulsante MENU
con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare.
74
CONOSCENZA DEL QUADRO STRUMENTI
Service (Manutenzione
programmata)
Questa funzione consente di
visualizzare le indicazioni relative alle
scadenze chilometriche dei tagliandi di
manutenzione.
Per consultare tali indicazioni,
procedere come segue:
❒premere il pulsante
, il display
visualizza la scadenza in km/mi o
giorni (dove previsto) in funzione di
quanto precedentemente impostato
(vedere paragrafo “Unità misura");
❒premere il pulsante
per tornare
alla videata menu; premere
nuovamente il pulsante per tornare
alla videata standard.
AVVERTENZA Il “Piano di
Manutenzione Programmata" prevede
la manutenzione della vettura a
cadenze prestabilite (fare riferimento al
capitolo “Manutenzione e cura”).

Air Bag passeggero
(Attivazione/
disattivazione Air Bag
lato passeggero
frontale e Air Bag
laterale protezione di
bacino, torace e spalla -
Side bag)
Questa funzione permette di attivare/
disattivare l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante MENU
e,
dopo aver visualizzato sul display
il messaggio ("Bag pass: Off") (per
disattivare) oppure il messaggio ("Bag
pass: On") (per attivare) tramite la
pressione dei pulsanti+e–, premere
nuovamente il pulsante MENU
;
❒sul display viene visualizzato il
messaggio di richiesta conferma;
❒tramite la pressione dei pulsanti+
oppure–selezionare ("Si") (per
confermare l’attivazione/
disattivazione) oppure (No) (per
rinunciare);
❒premere il pulsante MENU
con
pressione breve, viene visualizzato
un messaggio di conferma scelta e si
torna alla videata menu oppure
premere il pulsante con pressione
lunga per tornare alla videata
standard senza memorizzare.
75

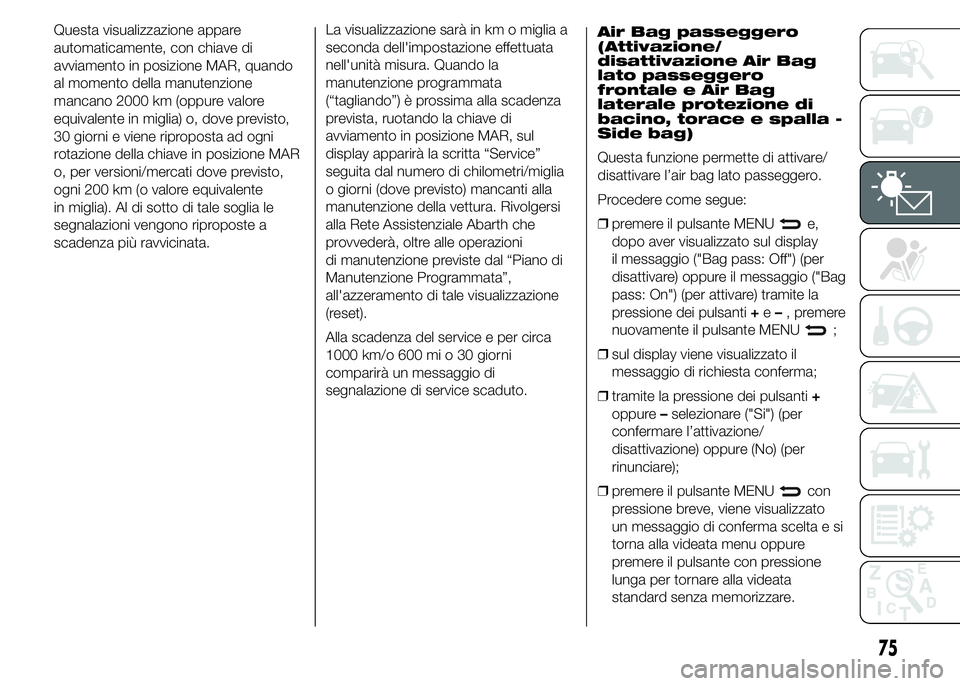

Questa visualizzazione appare
automaticamente, con chiave di
avviamento in posizione MAR, quando
al momento della manutenzione
mancano 2000 km (oppure valore
equivalente in miglia) o, dove previsto,
30 giorni e viene riproposta ad ogni
rotazione della chiave in posizione MAR
o, per versioni/mercati dove previsto,
ogni 200 km (o valore equivalente
in miglia). Al di sotto di tale soglia le
segnalazioni vengono riproposte a
scadenza più ravvicinata.La visualizzazione sarà in km o miglia a
seconda dell'impostazione effettuata
nell'unità misura. Quando la
manutenzione programmata
(“tagliando”) è prossima alla scadenza
prevista, ruotando la chiave di
avviamento in posizione MAR, sul
display apparirà la scritta “Service”
seguita dal numero di chilometri/miglia
o giorni (dove previsto) mancanti alla
manutenzione della vettura. Rivolgersi
alla Rete Assistenziale Abarth che
provvederà, oltre alle operazioni
di manutenzione previste dal “Piano di
Manutenzione Programmata”,
all'azzeramento di tale visualizzazione
(reset).
Alla scadenza del service e per circa
1000 km/o 600 mi o 30 giorni
comparirà un messaggio di
segnalazione di service scaduto.

Reset pneumatici (Reset
sistema iTPMS)
(Per versioni/mercati, dove previsto)
Questa funzione permette di effettuare il
Reset del sistema iTPMS (vedere
quanto descritto al paragrafo “Sistema
iTPMS”).
Per effettuare il Reset procedere come
segue:
❒premere il pulsante MENU
con
pressione breve: il display visualizza
la scritta Reset;
❒premere il pulsante+oppure–per
effettuare la scelta (“Si” oppure “No”);
❒premere il pulsante MENU
con
pressione breve: il display visualizza
la scritta “Confermare”;
❒premere il pulsante+oppure–per
effettuare la scelta (“Si” per effettuare
il Reset oppure “No” per uscire
dalla videata);
❒premere nuovamente il pulsante
MENU
con pressione lunga per
tornare alla videata standard o al
menu principale a seconda del punto
in cui ci si trova nel menu.Uscita Menu
Ultima funzione che chiude il ciclo di
impostazioni elencate nella videata
menu.
Premendo il pulsante MENU
con
pressione breve, il display torna alla
videata standard senza memorizzare.
Premendo il pulsante–il display torna
alla prima voce del menu ("Beep
Velocità").
76
CONOSCENZA DEL QUADRO STRUMENTI

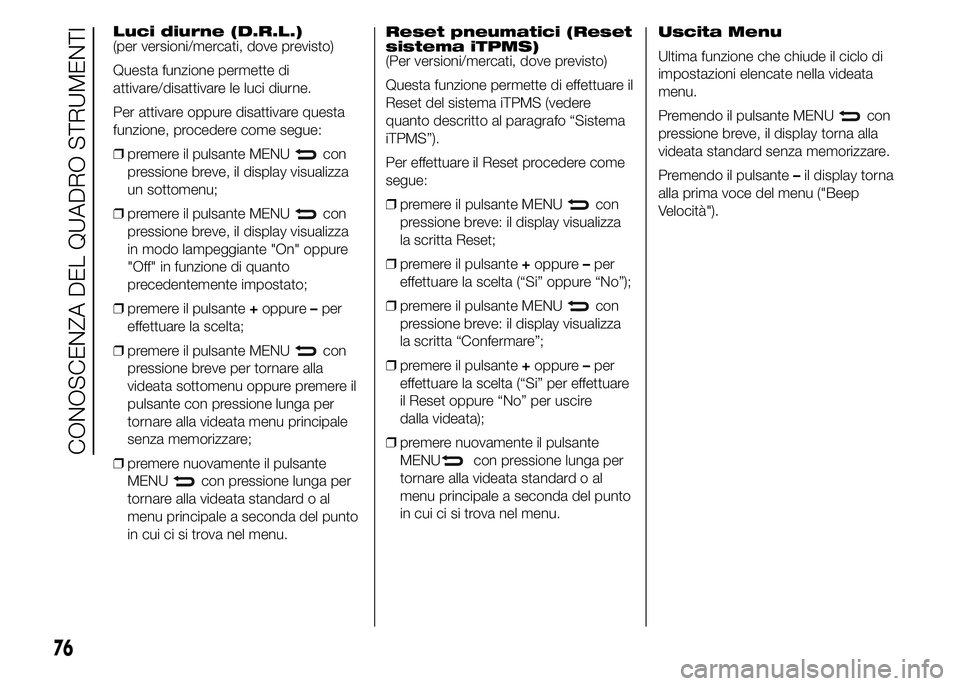

Luci diurne (D.R.L.)
(per versioni/mercati, dove previsto)
Questa funzione permette di
attivare/disattivare le luci diurne.
Per attivare oppure disattivare questa
funzione, procedere come segue:
❒premere il pulsante MENU
con
pressione breve, il display visualizza
un sottomenu;
❒premere il pulsante MENU
con
pressione breve, il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante+oppure–per
effettuare la scelta;
❒premere il pulsante MENU
con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare;
❒premere nuovamente il pulsante
MENU
con pressione lunga per
tornare alla videata standard o al
menu principale a seconda del punto
in cui ci si trova nel menu.
