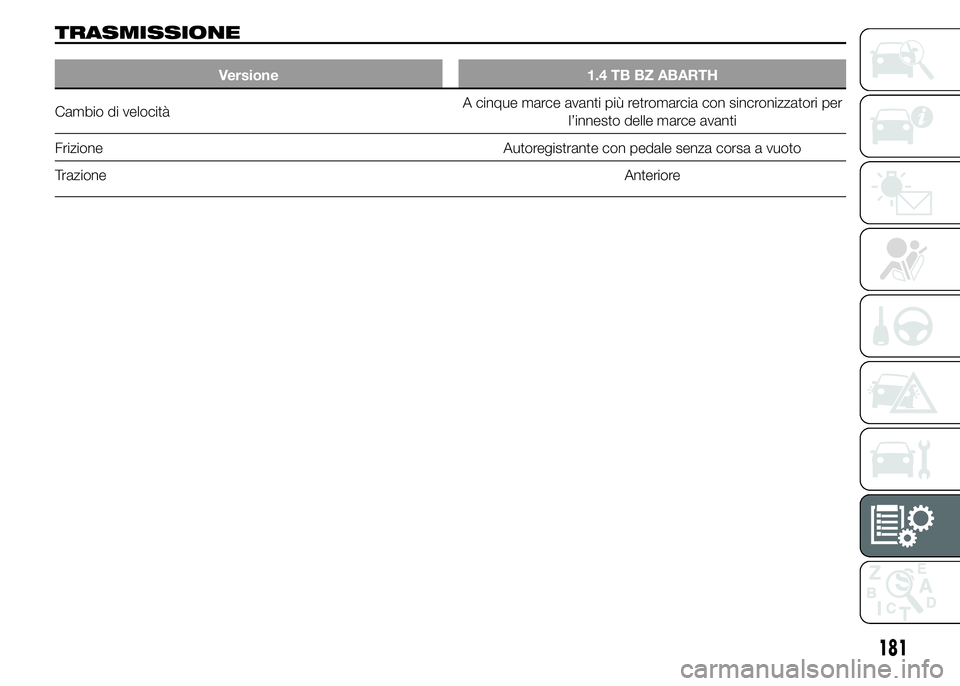

TRASMISSIONE
Versione 1.4 TB BZ ABARTH
Cambio di velocitàA cinque marce avanti più retromarcia con sincronizzatori per
l’innesto delle marce avanti
Frizione Autoregistrante con pedale senza corsa a vuoto
TrazioneAnteriore
181

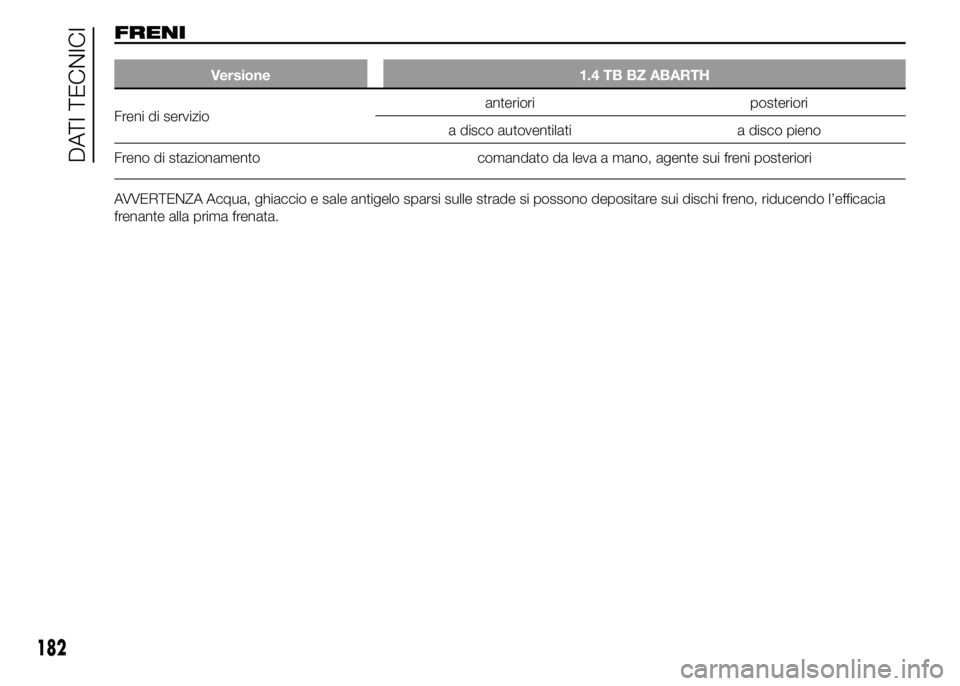

FRENI
Versione 1.4 TB BZ ABARTH
Freni di servizioanteriori posteriori
a disco autoventilati a disco pieno
Freno di stazionamento comandato da leva a mano, agente sui freni posteriori
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
182
DATI TECNICI

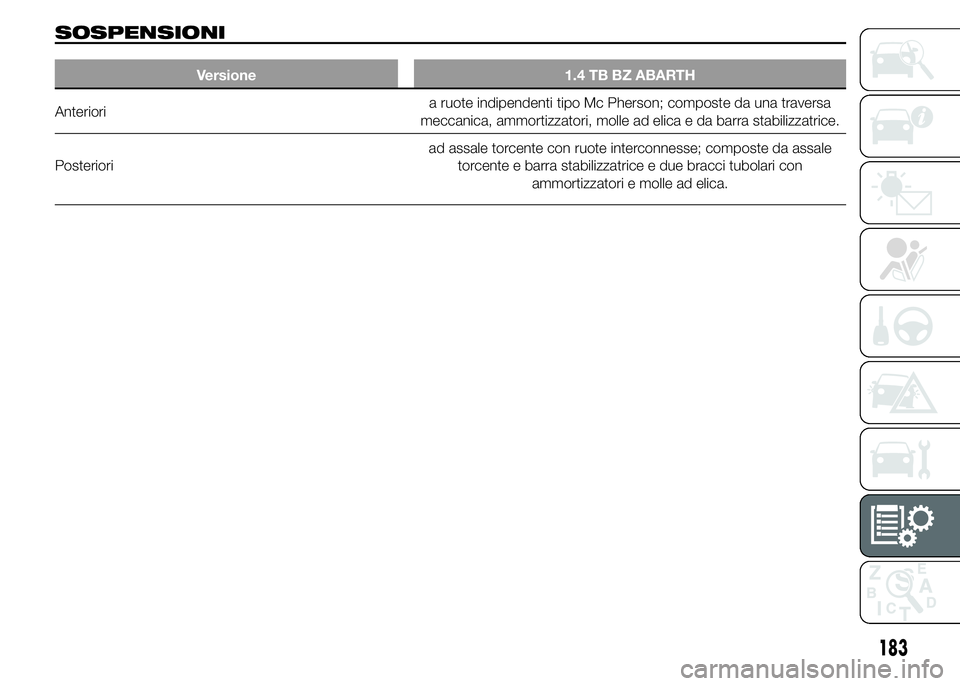

SOSPENSIONI
Versione 1.4 TB BZ ABARTH
Anterioria ruote indipendenti tipo Mc Pherson; composte da una traversa
meccanica, ammortizzatori, molle ad elica e da barra stabilizzatrice.
Posterioriad assale torcente con ruote interconnesse; composte da assale
torcente e barra stabilizzatrice e due bracci tubolari con
ammortizzatori e molle ad elica.
183

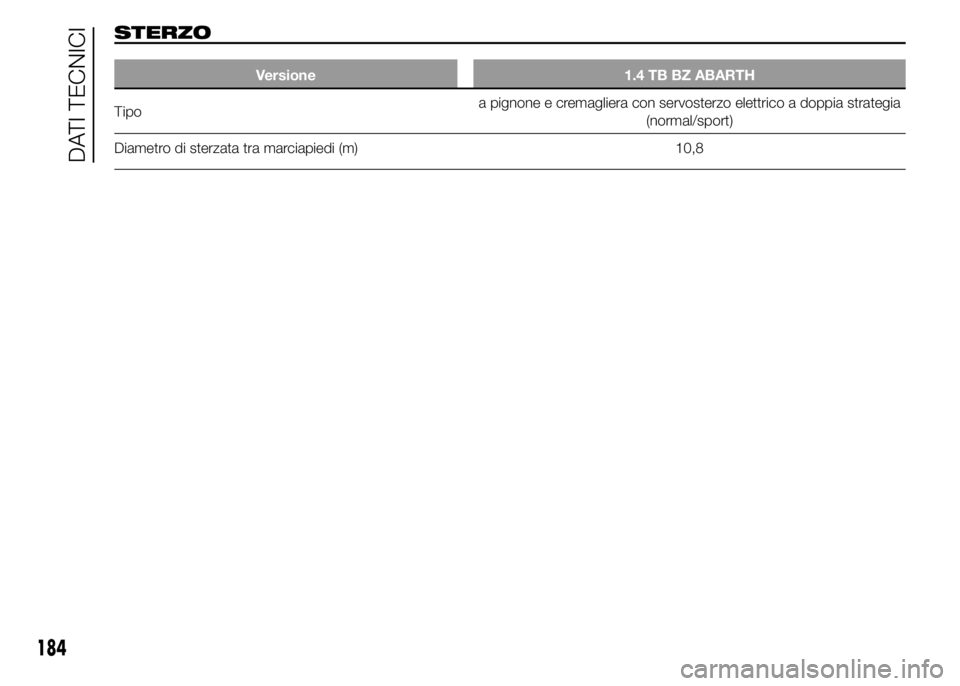

STERZO
Versione 1.4 TB BZ ABARTH
Tipoa pignone e cremagliera con servosterzo elettrico a doppia strategia
(normal/sport)
Diametro di sterzata tra marciapiedi (m) 10,8
184
DATI TECNICI

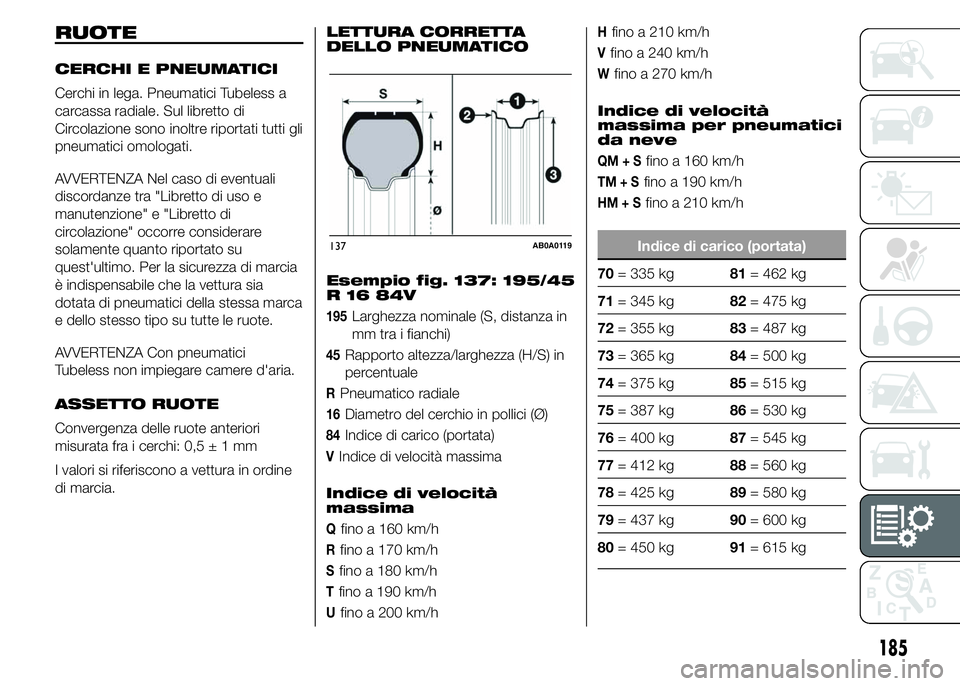

RUOTE
CERCHI E PNEUMATICI
Cerchi in lega. Pneumatici Tubeless a
carcassa radiale. Sul libretto di
Circolazione sono inoltre riportati tutti gli
pneumatici omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra "Libretto di uso e
manutenzione" e "Libretto di
circolazione" occorre considerare
solamente quanto riportato su
quest'ultimo. Per la sicurezza di marcia
è indispensabile che la vettura sia
dotata di pneumatici della stessa marca
e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.
ASSETTO RUOTE
Convergenza delle ruote anteriori
misurata fra i cerchi: 0,5±1mm
I valori si riferiscono a vettura in ordine
di marcia.LETTURA CORRETTA
DELLO PNEUMATICO
Esempio fig. 137: 195/45
R1684V
195Larghezza nominale (S, distanza in
mm tra i fianchi)
45Rapporto altezza/larghezza (H/S) in
percentuale
RPneumatico radiale
16Diametro del cerchio in pollici (Ø)
84Indice di carico (portata)
VIndice di velocità massima
Indice di velocità
massima
Qfino a 160 km/h
Rfino a 170 km/h
Sfino a 180 km/h
Tfino a 190 km/h
Ufino a 200 km/h
Hfino a 210 km/h
Vfino a 240 km/h
Wfino a 270 km/h
Indice di velocità
massima per pneumatici
da neve
QM+Sfino a 160 km/h
TM+Sfino a 190 km/h
HM+Sfino a 210 km/h
Indice di carico (portata)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
137AB0A0119
185

LETTURA CORRETTA DEL
CERCHIO
Esempio fig. 137: 7,00 J
x17H2
7,00larghezza del cerchio in pollici (1).
Jprofilo della balconata (risalto laterale
dove appoggia il tallone dello
pneumatico) (2).
17diametro di calettamento in pollici
(corrisponde a quello dello
pneumatico che deve essere
montato) (3 = Ø).
H2forma e numero degli “hump” (rilievo
circonferenziale, che trattiene in
sede il tallone dello pneumatico
Tubeless sul cerchio).PNEUMATICI RIM
PROTECTOR148)
ATTENZIONE
148) Nel caso di utilizzo di coppe
ruota integrali fissate (mediante
molla) al cerchio in lamiera e
pneumatici non di primo impianto,
after sale, dotati di “Rim
Protector” (fig. 138), NON montare
le coppe ruota. L’uso di
pneumatici e coppe ruota non
idonei potrebbe portare alla
perdita improvvisa di pressione
dello pneumatico.
138AB0A0120
186
DATI TECNICI

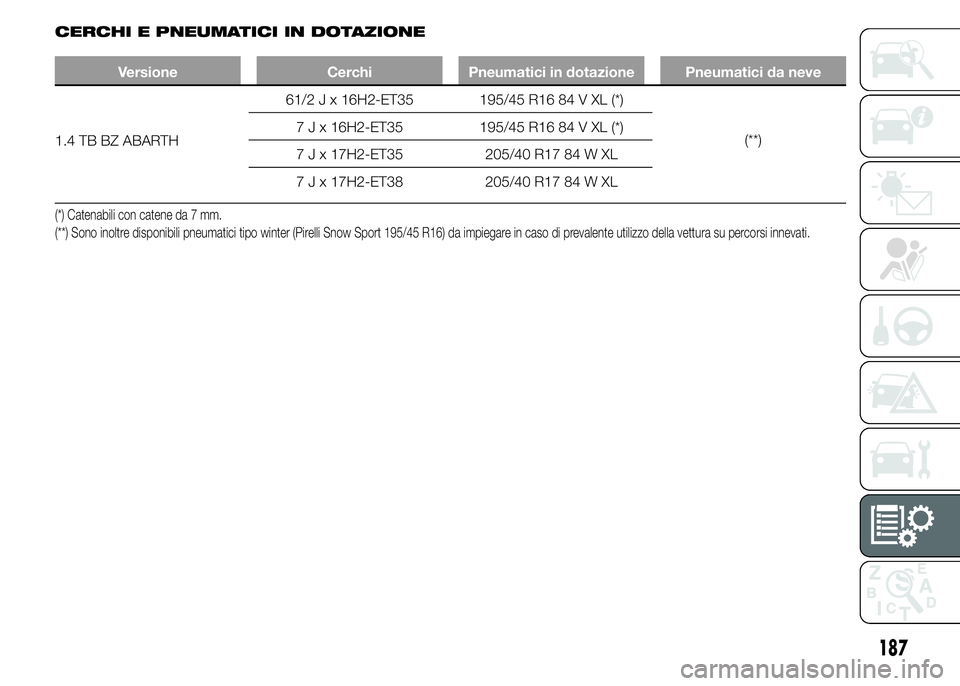

CERCHI E PNEUMATICI IN DOTAZIONE
Versione Cerchi Pneumatici in dotazione Pneumatici da neve
1.4 TB BZ ABARTH61/2 J x 16H2-ET35 195/45 R16 84 V XL (*)
(**) 7 J x 16H2-ET35 195/45 R16 84 V XL (*)
7 J x 17H2-ET35 205/40 R17 84 W XL
7 J x 17H2-ET38 205/40 R17 84 W XL
(*) Catenabili con catene da 7 mm.
(**) Sono inoltre disponibili pneumatici tipo winter (Pirelli Snow Sport 195/45 R16) da impiegare in caso di prevalente utilizzo della vettura su percorsi innevati.
187

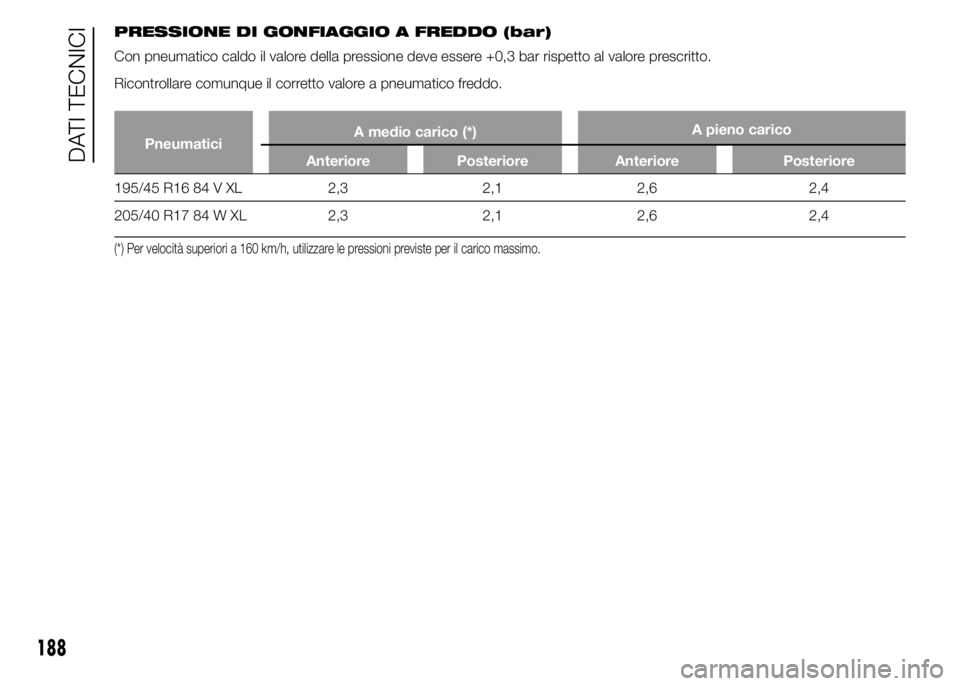

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto.
Ricontrollare comunque il corretto valore a pneumatico freddo.
PneumaticiA medio carico (*)A pieno carico
Anteriore Posteriore Anteriore Posteriore
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Per velocità superiori a 160 km/h, utilizzare le pressioni previste per il carico massimo.
188
