2015 TOYOTA YARIS HYBRID Kezelési útmutató (in Hungarian)

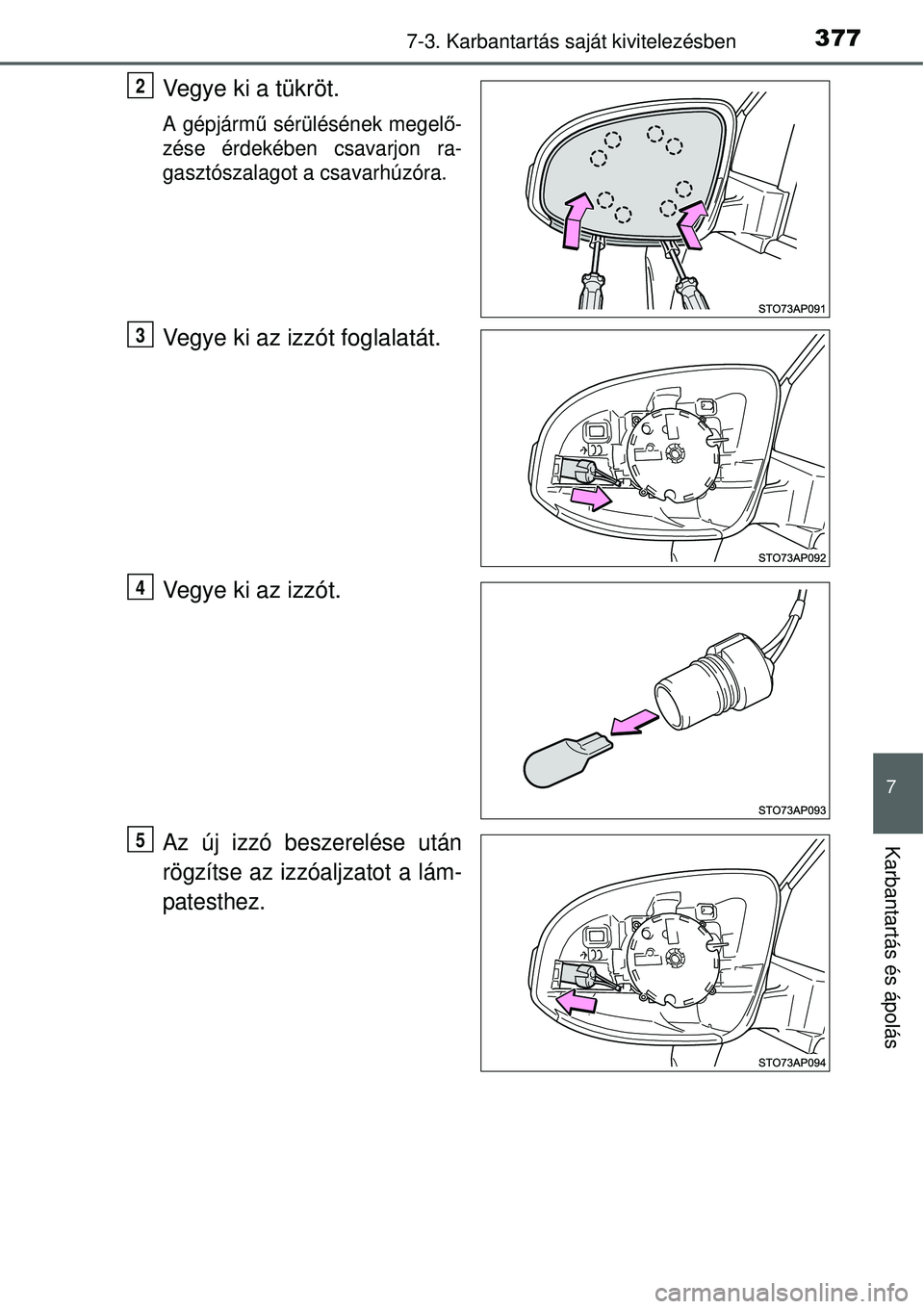

3777-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Vegye ki a tükröt.
A gépjármű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a csavarhúzóra.
Vegye ki az izzót foglalatát.
Vegye ki az izzót.
Az új izzó beszerelése után
rögzítse az izzóaljzatot a lám-
patesthez.
2
3
4
5

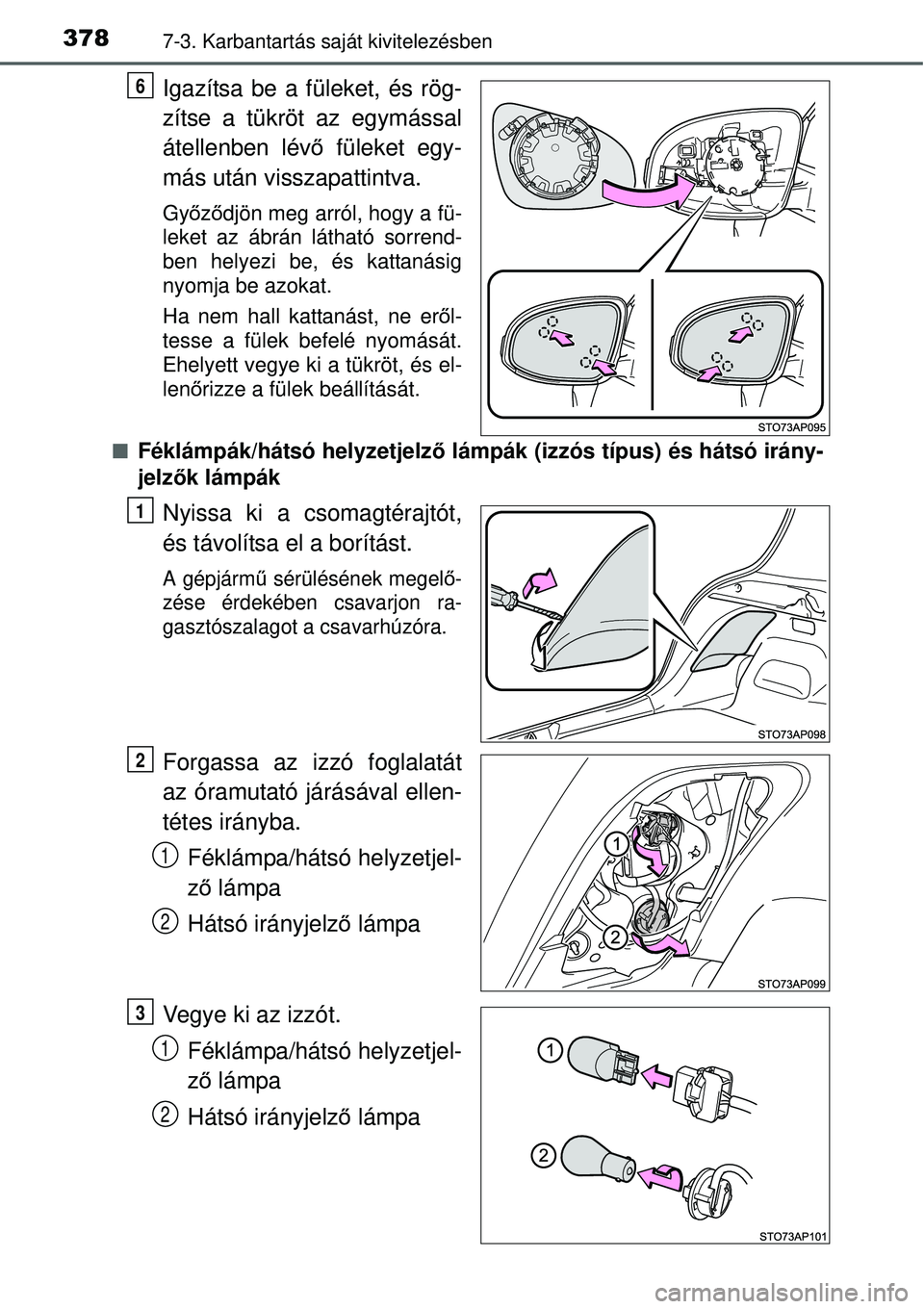

3787-3. Karbantartás saját kivitelezésben
Igazítsa be a füleket, és rög-
zítse a tükröt az egymással
átellenben lévő füleket egy-
más után visszapattintva.
Gy őző djön meg arról, hogy a fü-
leket az ábrán látható sorrend-
ben helyezi be, és kattanásig
nyomja be azokat.
Ha nem hall kattanást, ne er ől-
tesse a fülek befelé nyomását.
Ehelyett vegye ki a tükröt, és el-
len őrizze a fülek beállítását.

Féklámpák/hátsó helyzetjelző lámpák (izzós típus) és hátsó irány-
jelző k lámpák
Nyissa ki a csomagtérajtót,
és távolítsa el a borítást.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a csavarhúzóra.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
Vegye ki az izzót. Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
6
1
2
1
2
3
1
2

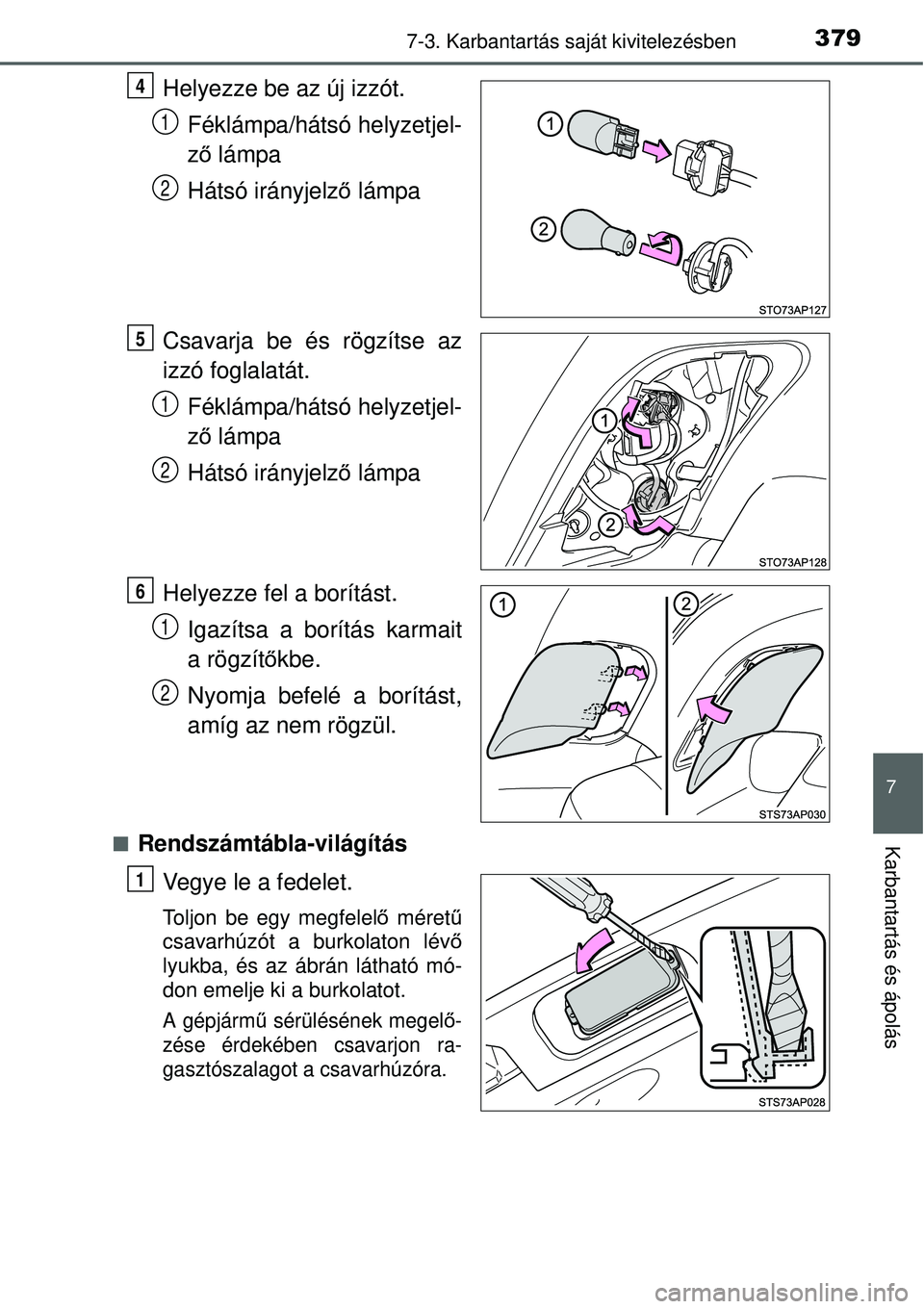

3797-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Helyezze be az új izzót.
Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
Csavarja be és rögzítse az
izzó foglalatát. Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
Helyezze fel a borítást. Igazítsa a borítás karmait
a rögzít őkbe.
Nyomja befelé a borítást,
amíg az nem rögzül.
Rendszámtábla-világítás
Vegye le a fedelet.
Toljon be egy megfelelő méretű
csavarhúzót a burkolaton lév ő
lyukba, és az ábrán látható mó-
don emelje ki a burkolatot.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a csavarhúzóra.
4
1
2
5
1
2
6
1
2
1

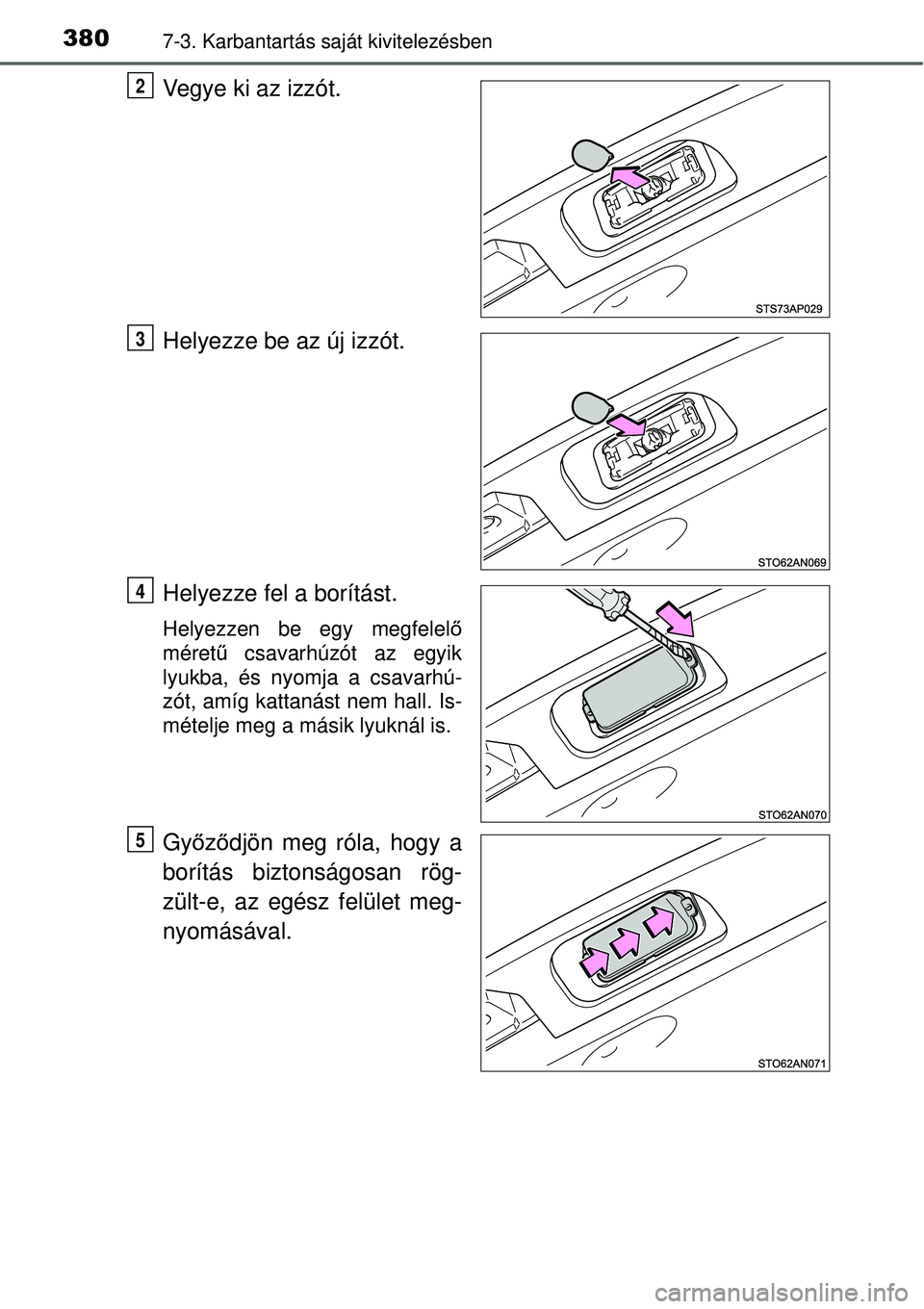

3807-3. Karbantartás saját kivitelezésben
Vegye ki az izzót.
Helyezze be az új izzót.
Helyezze fel a borítást.
Helyezzen be egy megfelelő
méretű csavarhúzót az egyik
lyukba, és nyomja a csavarhú-
zót, amíg kattanást nem hall. Is-
mételje meg a másik lyuknál is.
Győ ződjön meg róla, hogy a
borítás biztonságosan rög-
zült-e, az egész felület meg-
nyomásával.
2
3
4
5

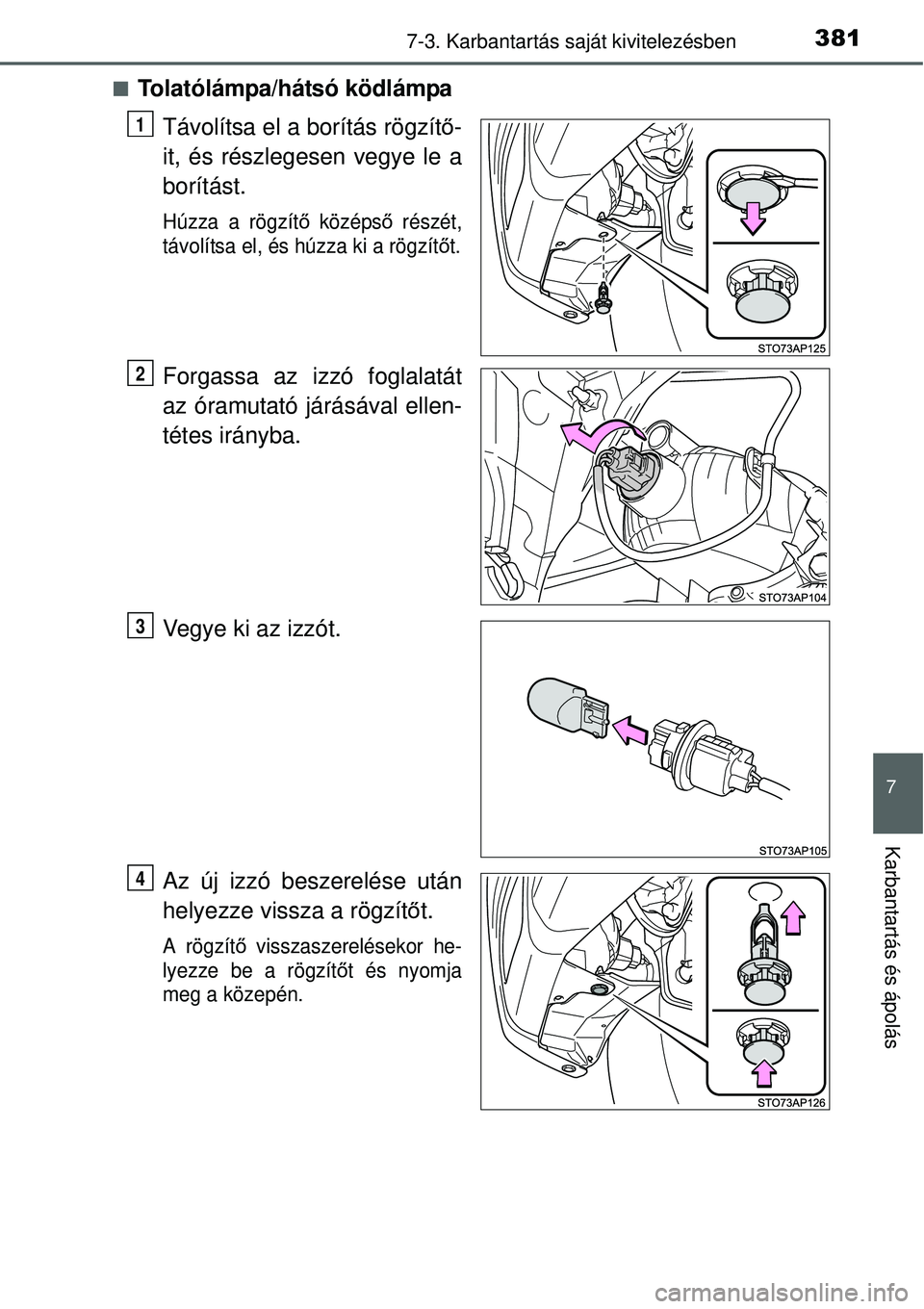

3817-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Tolatólámpa/hátsó ködlámpa
Távolítsa el a borítás rögzítő -
it, és részlegesen vegye le a
borítást.
Húzza a rögzít ő középső részét,
távolítsa el, és húzza ki a rögzítő t.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Az új izzó beszerelése után
helyezze vissza a rögzítőt.
A rögzít ő visszaszerelésekor he-
lyezze be a rögzít őt és nyomja
meg a közepén.
1
2
3
4

3827-3. Karbantartás saját kivitelezésben
A következő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cserélte\
sse ki
hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
felel ő képesítéssel és felszereléssel rendelkez ő szakembernél.
 Első helyzetjelz ő lámpák és nappali menetfény (LED-típusú)
 Féklámpák/ hátsó helyzetjelz ő lámpák (LED-típusú)
 Harmadik féklámpa
LED-lámpák
Az első helyzetjelz ő lámpák és a nappali világítás lámpái (LED-típusú), a fék-
lámpák (LED-típusú) és a harmadik féklámpa LED-ek sorából állnak. Ha a
LED-ek valamelyike kiég, annak cseréjéhez minél el őbb vigye a gépjárm űvet
hivatalos Toyota márkakereskedésbe, szervizbe vagy más, megfelel ő képesí-
téssel és felszereléssel rendelkez ő szakemberhez.
Ha valamelyik féklámpában egy vagy annál több LED is kié\
g, el őfordulhat,
hogy a gépjárm ű nem felel meg a helyi jogszabályoknak (ECE).
 Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszóró lencséjé\
nek belsejében nem je-
lent meghibásodást. A következő helyzetekben forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy más, megfelel ő képesítéssel és fel-
szereléssel rendelkez ő szakemberhez.
 Nagy vízcseppek jelennek meg a lencse belsejében.
 Víz gy űlt össze a fényszóró belsejében.
 Izzók cseréjekor
 368. o.

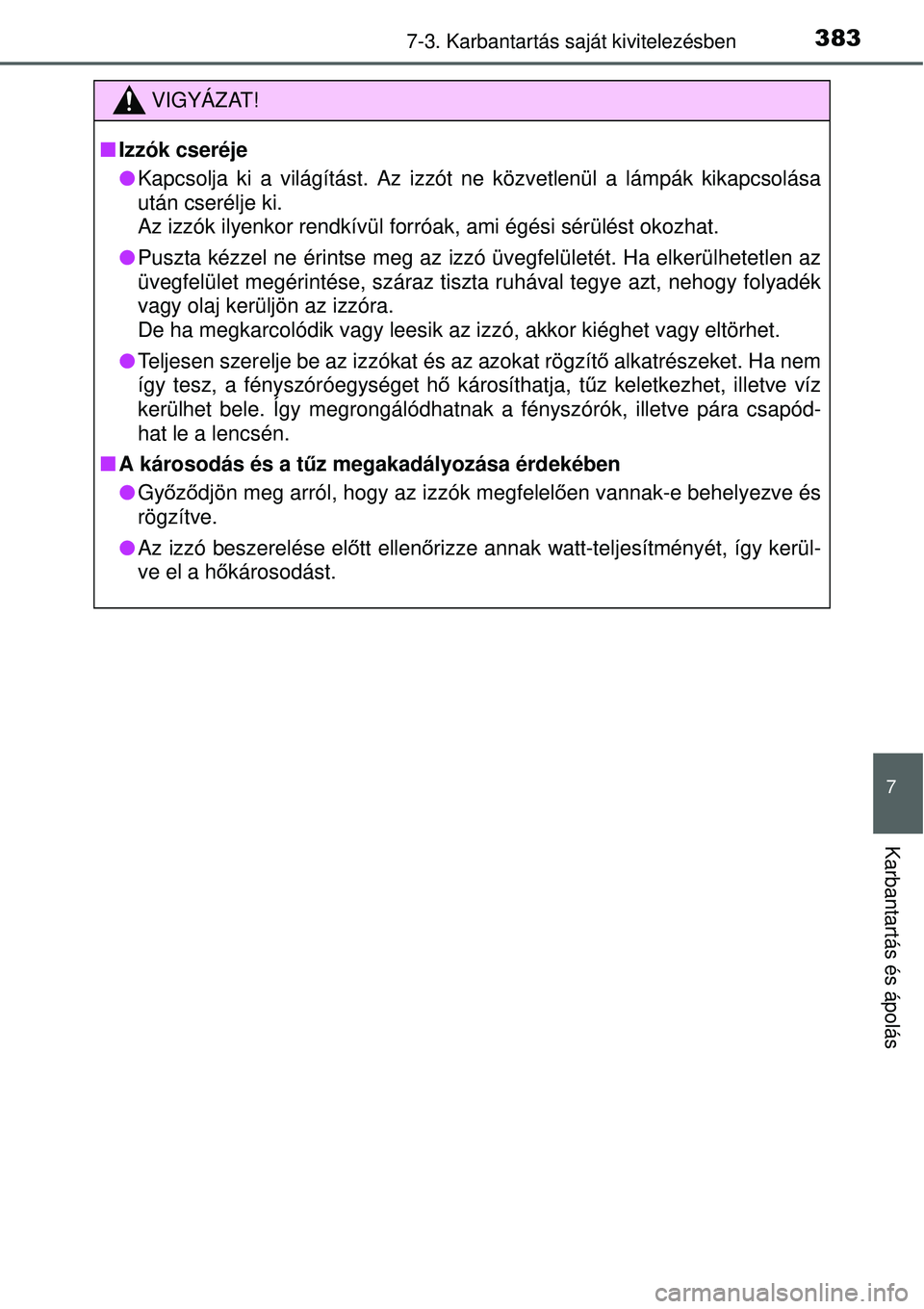

3837-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
Izzók cseréje
Kapcsolja ki a világítást. Az izzót ne közvetlenül a l\
ámpák kikapcsolása
után cserélje ki.
Az izzók ilyenkor rendkívül forróak, ami égési sérü\
lést okozhat.
 Puszta kézzel ne érintse meg az izzó üvegfelületét. Ha elkerülhetetlen az
üvegfelület megérintése, száraz tiszt a ruhával tegye azt, nehogy folyadék
vagy olaj kerüljön az izzóra.
De ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy elt\
örhet.
 Teljesen szerelje be az izzókat és az azokat rögzít ő alkatrészeket. Ha nem
így tesz, a fényszóróegységet h ő károsíthatja, tű z keletkezhet, illetve víz
kerülhet bele. Így megrongálódhatnak a fényszórók, \
illetve pára csapód-
hat le a lencsén.
 A károsodás és a t űz megakadályozása érdekében
 Gy őző djön meg arról, hogy az izzók megfelel ően vannak-e behelyezve és
rögzítve.
 Az izzó beszerelése el őtt ellen őrizze annak watt-teljesítményét, így kerül-
ve el a h őkárosodást.

3847-3. Karbantartás saját kivitelezésben
