2015 TOYOTA YARIS HYBRID Kezelési útmutató (in Hungarian)

4258-2. Teendők szükséghelyzetben
8
Ha baj történik
Ellen őrizze a gumiabroncs-sérü-
lés mértékét.
• A gumiabroncsból ne távolítsa el a szeget vagy a csavart. Az áthatoló
tárgy eltávolítása kitágíthatja a nyí-
lást, és lehetetlenné teheti a szük-
séghelyzeti defektjavító készlettel
történő javítást.
•A tömít őanyag-szivárgást elkerü-
lendő , gurítsa a gépjárm űvet olyan
helyzetbe, hogy a defekt helye,
amennyiben ismert, a gumiabroncs
tetején legyen.
 A következ ő esetekben a gumiabroncs szükséghelyzeti defektjavító
készlettel nem javítható. Lépjen kapcsolatba bármely hiva\
talos Toyota
márkakereskedéssel, szervizzel vagy más, megfelel ő képesítéssel és fel-
szereléssel rendelkez ő szakemberrel.
 Ha a gumiabroncs a túl alacsony nyomá ssal való használat miatt károsodott
 Ha a gumiabroncs futófelületen kívüli részén, pl. az o\
ldalfalán repedések,
sérülések találhatók
 Ha a gumiabroncs láthatóan elvált a keréktárcsától

Ha a futófelületen látható sérülés va gy vágás hossza legalább 4 mm (0,16 in.)
Ha a keréktárcsa is sérült
 Ha két vagy több gumiabroncs lyukas
 Ha 2-nél több éles tárgy, pl. szeg vagy csavar hatolt át ugyanazon a gumi-
abroncson
 Ha a tömítő anyag szavatossága lejárt
A szükséghelyzeti javítás megkezdése előtt

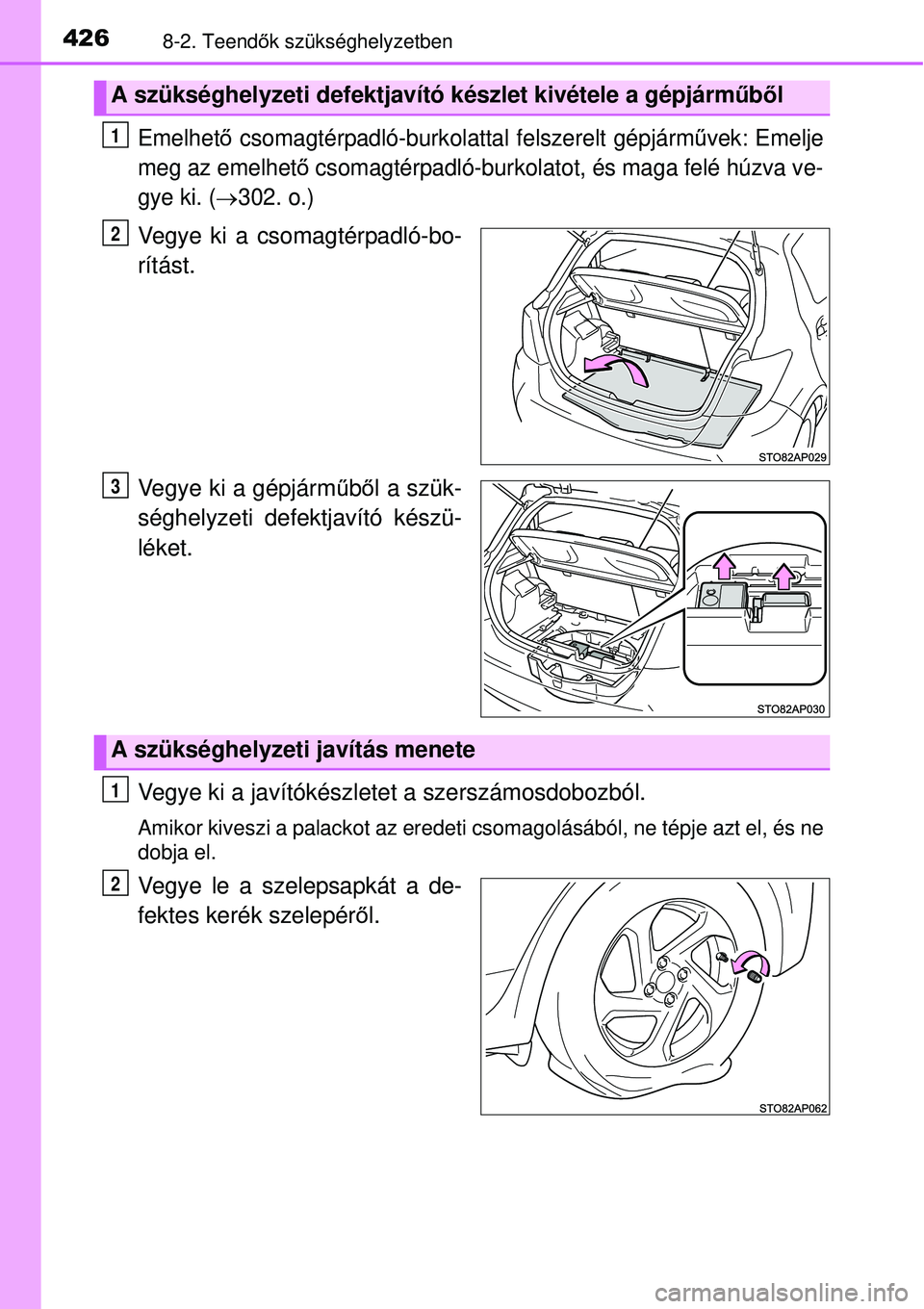

4268-2. Teendők szükséghelyzetben
Emelhet ő csomagtérpadló-burkolattal felszerelt gépjárm űvek: Emelje
meg az emelhet ő csomagtérpadló-burkolatot, és maga felé húzva ve-
gye ki. (
302. o.)
Vegye ki a csomagtérpadló-bo-
rítást.
Vegye ki a gépjárm űbő l a szük-
séghelyzeti defektjavító készü-
léket.
Vegye ki a javítókészletet a szerszámosdobozból.
Amikor kiveszi a palackot az eredet i csomagolásából, ne tépje azt el, és ne
dobja el.
Vegye le a szelepsapkát a de-
fektes kerék szelepérő l.
A szükséghelyzeti defektjavító készlet kivétele a gé\
pjárm űből
1
2
3
A szükséghelyzeti javítás menete
1
2

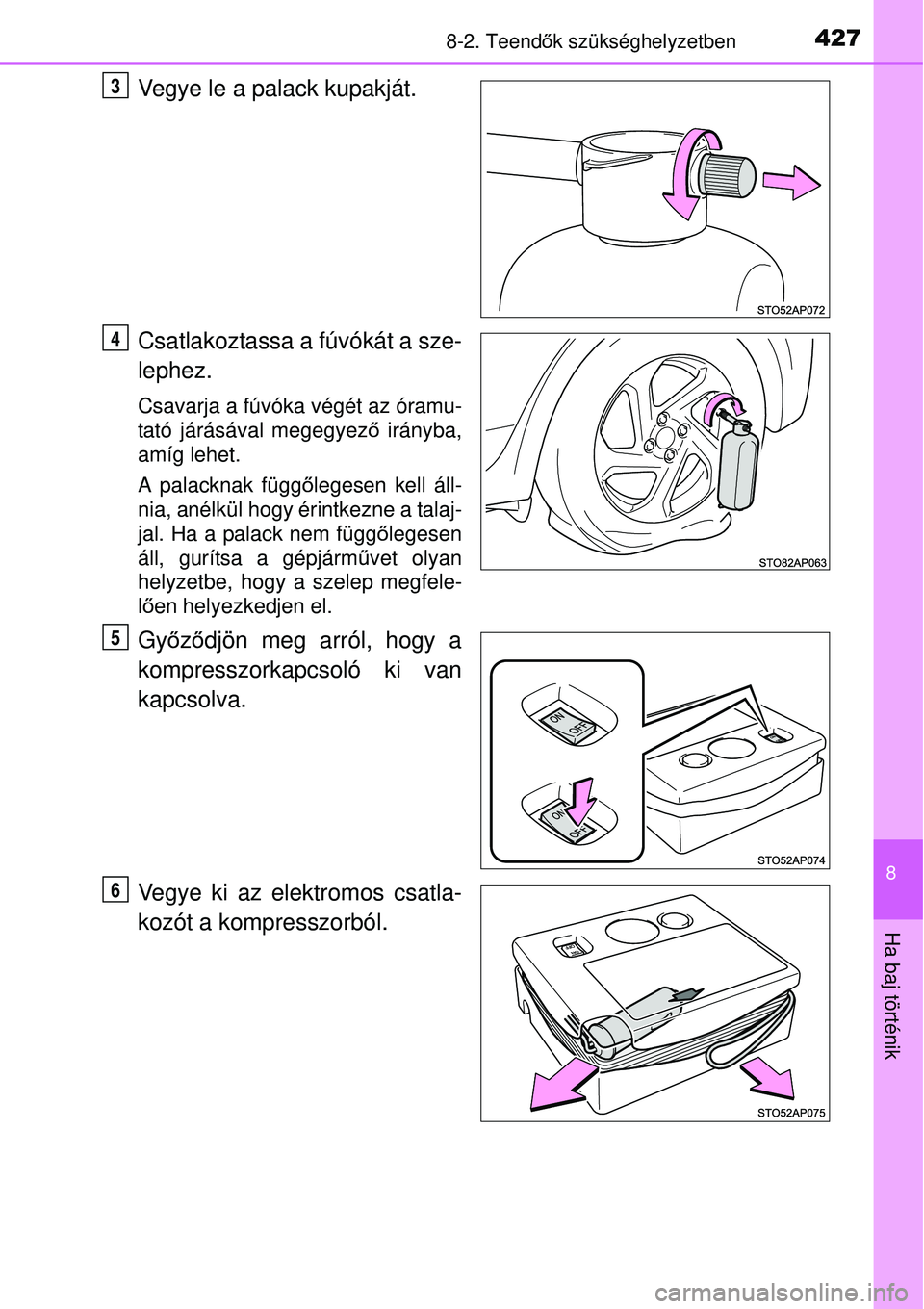

4278-2. Teendők szükséghelyzetben
8
Ha baj történik
Vegye le a palack kupakját.
Csatlakoztassa a fúvókát a sze-
lephez.
Csavarja a fúvóka végét az óramu-
tató járásával megegyez ő irányba,
amíg lehet.
A palacknak függő legesen kell áll-
nia, anélkül hogy érintkezne a talaj-
jal. Ha a palack nem függ őlegesen
áll, gurítsa a gépjárm űvet olyan
helyzetbe, hogy a szelep megfele-
l ő en helyezkedjen el.
Győ ződjön meg arról, hogy a
kompresszorkapcsoló ki van
kapcsolva.
Vegye ki az elektromos csatla-
kozót a kompresszorból.
3
4
5
6

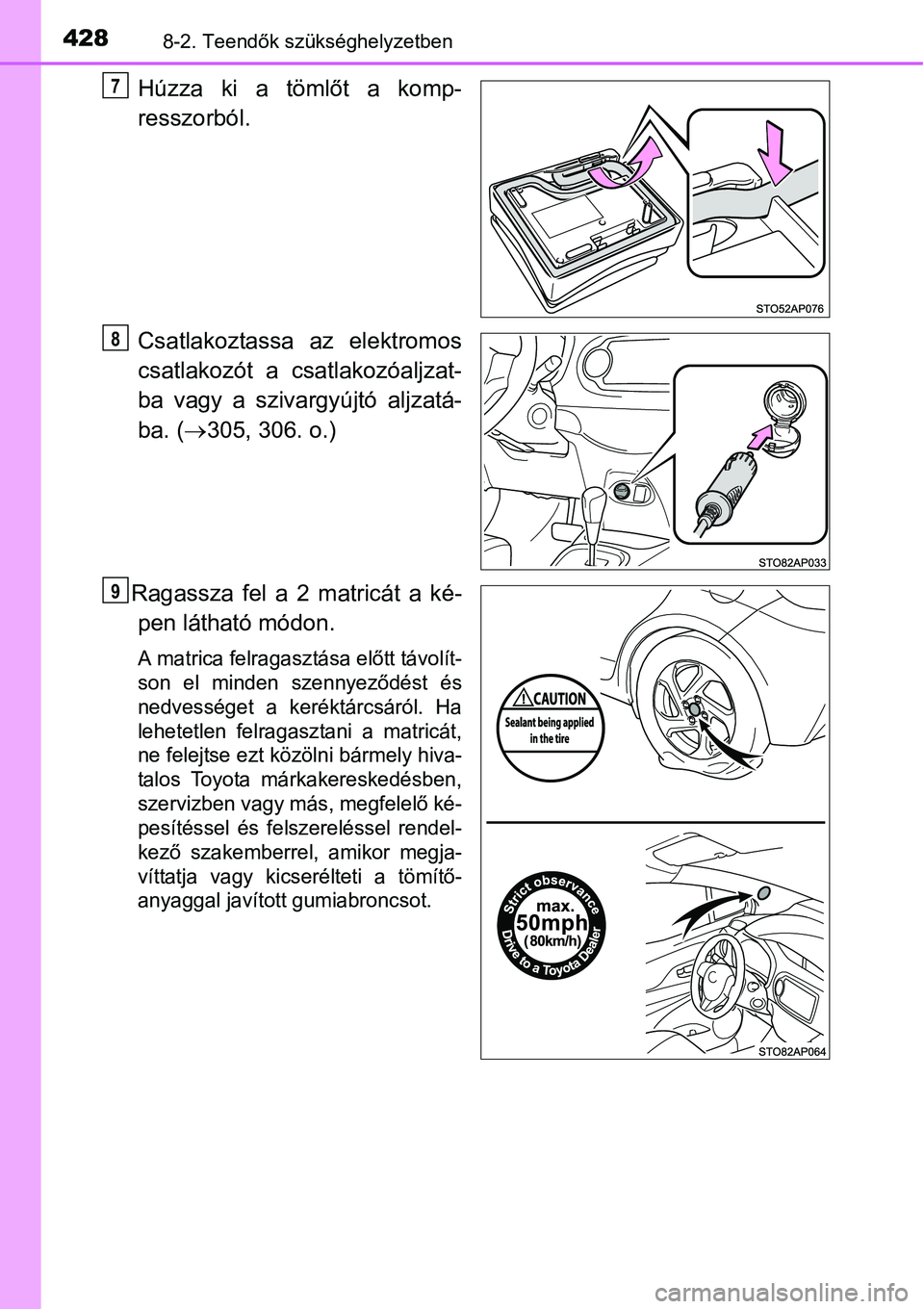

4288-2. Teendők szükséghelyzetben
Húzza ki a töml őt a komp-
resszorból.
Csatlakoztassa az elektromos
csatlakozót a csatlakozóaljzat-
ba vagy a szivargyújtó aljzatá-
ba. ( 305, 306. o.)
Ragassza fel a 2 matricát a ké- pen látható módon.
A matrica felragasztása el őtt távolít-
son el minden szennyez ődést és
nedvességet a keréktárcsáról. Ha
lehetetlen felragasztani a matricát,
ne felejtse ezt közölni bármely hiva-
talos Toyota márkakereskedésben,
szervizben vagy más, megfelel ő ké-
pesítéssel és felszereléssel rendel-
kező szakemberrel, amikor megja-
víttatja vagy kicserélteti a tömítő -
anyaggal javított gumiabroncsot.
7
8
9

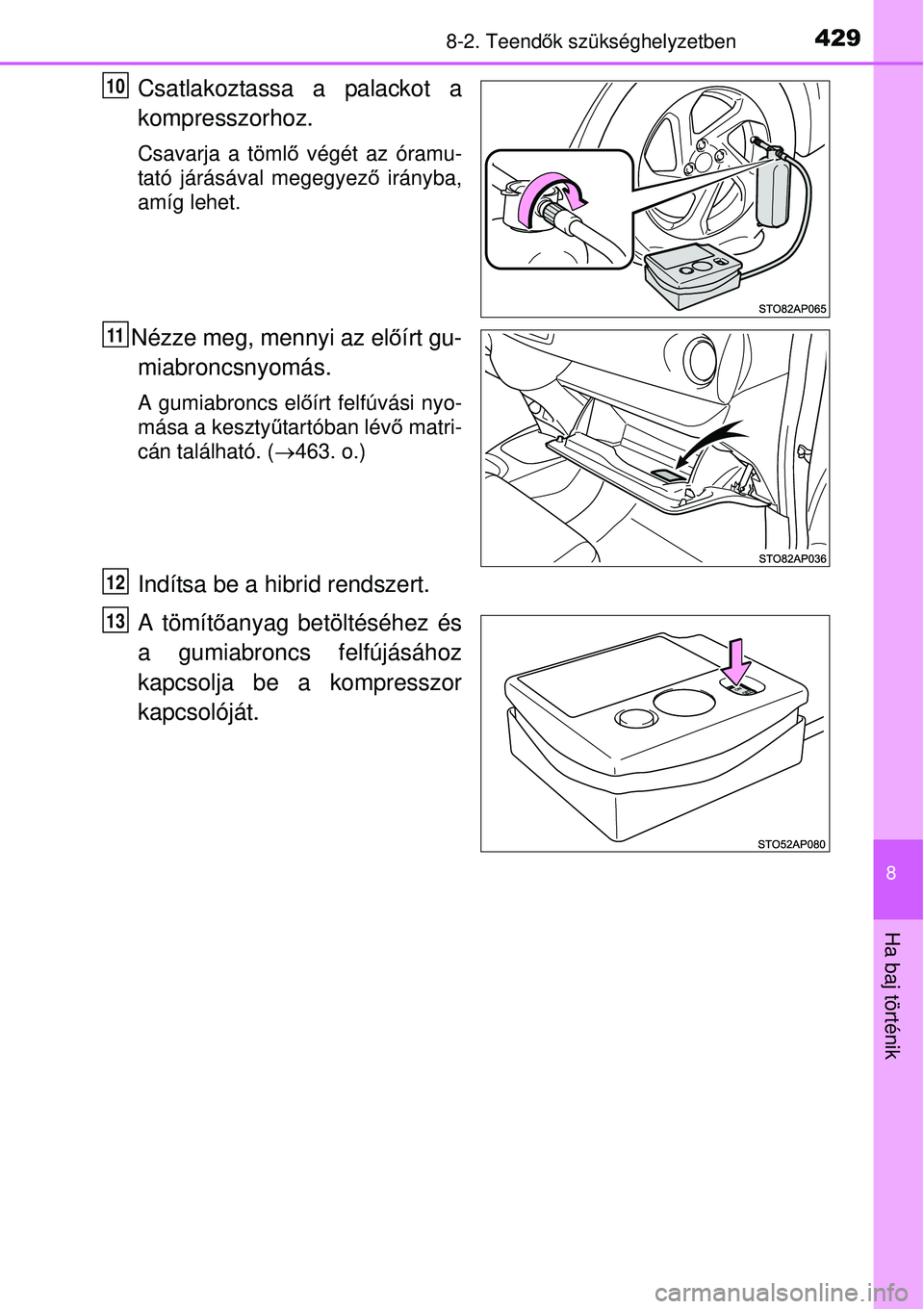

4298-2. Teendők szükséghelyzetben
8
Ha baj történik
Csatlakoztassa a palackot a
kompresszorhoz.
Csavarja a töml ő végét az óramu-
tató járásával megegyez ő irányba,
amíg lehet.
Nézze meg, mennyi az el őírt gu-
miabroncsnyomás.
A gumiabroncs el őírt felfúvási nyo-
mása a keszty űtartóban lévő matri-
cán található. ( 463. o.)
Indítsa be a hibrid rendszert.
A tömítőanyag betöltéséhez és
a gumiabroncs felfújásához
kapcsolja be a kompresszor
kapcsolóját.
10
11
12
13

4308-2. Teendők szükséghelyzetben
Fújja fel a gumiabroncsot az
el őírt értékre.
A tömít őanyag befecskende-
ző dik, és a nyomás hirtelen
megemelkedik, majd fokoza-
tosan csökken.
A gumiabroncsnyomás-mér ő a
kapcsoló bekapcsolása után
kb. 1 perccel (alacsony h őmér-
sékleten 5 perccel) mutatja a
gumiabroncsnyomás tényle-
ges értékét.
Fújja fel a gumiabroncsot az
el őírt nyomásértékre.
• Ha a gumiabroncsnyomás a fel-
fúvás után 35 perccel a kapcsoló
bekapcsolt állapotában még min-
dig alacsonyabb az el őírt érték-
nél, akkor a gumiabroncs sérülé-
se túl nagy ahhoz, hogy meg le-
hessen javítani. Kapcsolja ki a
kompresszor kapcsolóját, és for-
duljon hivatalos Toyota márkake-
reskedéshez, szervizhez vagy
más, megfelel ő képesítéssel és
felszereléssel rendelkez ő szak-
emberhez.
• Ha a gumiabroncsnyomás meghaladja az el őírt értéket, némi levegő t ki-
engedve állítsa be a megfelelő nyomást. (433,463. o.)
14
1
2
3

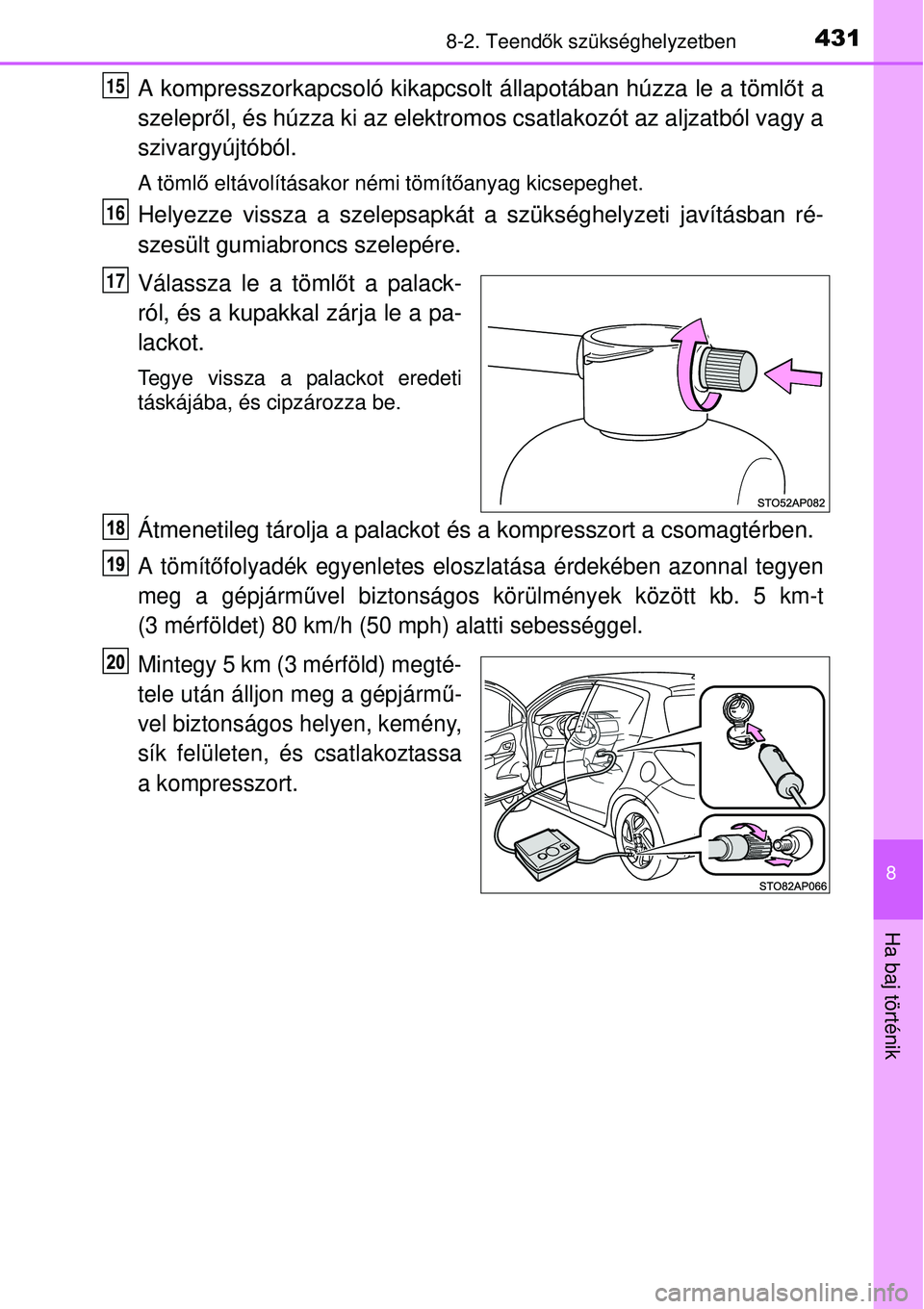

4318-2. Teendők szükséghelyzetben
8
Ha baj történik
A kompresszorkapcsoló kikapcsolt állapotában húzza le a tömlőt a
szelepr ől, és húzza ki az elektromos csatlakozót az aljzatból vagy a\
szivargyújtóból.
A töml ő eltávolításakor némi tömítő anyag kicsepeghet.
Helyezze vissza a szelepsapkát a szükséghelyzeti javításban ré-
szesült gumiabroncs szelepére.
Válassza le a tömlőt a palack-
ról, és a kupakkal zárja le a pa-
lackot.
Tegye vissza a palackot eredeti
táskájába, és cipzározza be.
Átmenetileg tárolja a palackot és a kompresszort a csomagtérben.
A tömítőfolyadék egyenletes eloszlat ása érdekében azonnal tegyen
meg a gépjárm űvel biztonságos körülmén yek között kb. 5 km-t
(3 mérföldet) 80 km/h (50 mph) alatti sebességgel.
Mintegy 5 km (3 mérföld) megté-
tele után álljon meg a gépjárm ű-
vel biztonságos helyen, kemény,
sík felületen, és csatlakoztassa
a kompresszort.
15
16
17

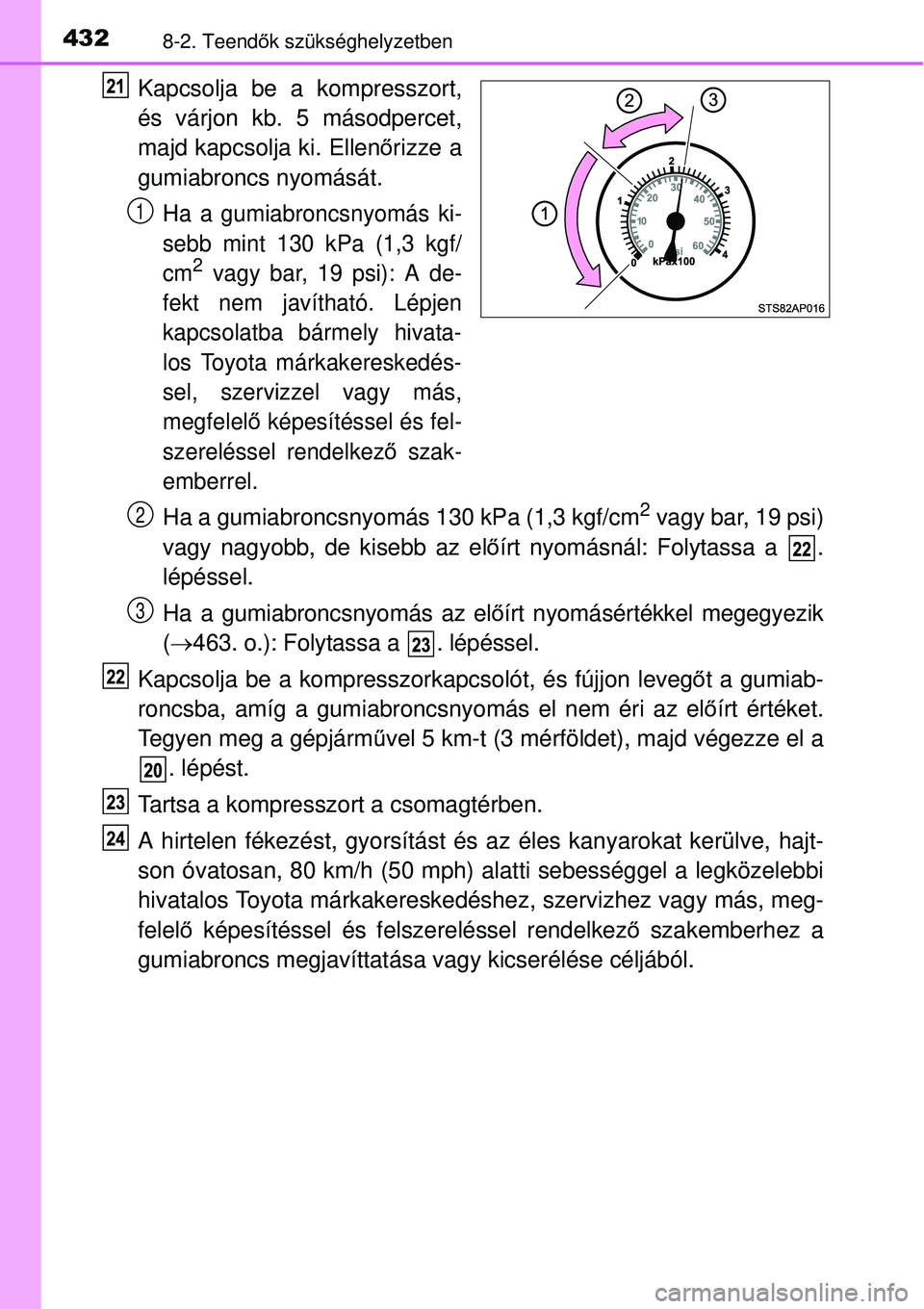

4328-2. Teendők szükséghelyzetben
Kapcsolja be a kompresszort,
és várjon kb. 5 másodpercet,
majd kapcsolja ki. Ellen őrizze a
gumiabroncs nyomását.
Ha a gumiabroncsnyomás ki-
sebb mint 130 kPa (1,3 kgf/
cm
2 vagy bar, 19 psi): A de-
fekt nem javítható. Lépjen
kapcsolatba bármely hivata-
los Toyota márkakereskedés-
sel, szervizzel vagy más,
megfelel ő képesítéssel és fel-
szereléssel rendelkez ő szak-
emberrel.
Ha a gumiabroncsnyomás 130 kPa (1,3 kgf/cm2 vagy bar, 19 psi)
vagy nagyobb, de kisebb az el őírt nyomásnál: Folytassa a .
lépéssel.
Ha a gumiabroncsnyomás az elő írt nyomásértékkel megegyezik
(  463. o.): Folytassa a . lépéssel.
Kapcsolja be a kompresszorkapcsolót, és fújjon levegő t a gumiab-
roncsba, amíg a gumiabroncsnyomás el nem éri az el őírt értéket.
Tegyen meg a gépjárm űvel 5 km-t (3 mérföldet), majd végezze el a
. lépést.
Tartsa a kompresszort a csomagtérben.
A hirtelen fékezést, gyorsítást és az éles kanyarokat \
kerülve, hajt-
son óvatosan, 80 km/h (50 mph) alatti sebességgel a legközele\
bbi
hivatalos Toyota márkakereskedéshez, szervizhez vagy más, meg-
felel ő képesítéssel és felszereléssel rendelkez ő szakemberhez a
gumiabroncs megjavíttatása vagy kicserélése céljából.
1
2
3
