3697-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
A rendszer üzemzavarának és a gépjárm ű kigyulladásának megelőzése
érdekében
Tartsa be az alábbi biztonsági figyelmeztetéseket.
A szabályok be nem tartása a járm ű károsodását, illetve tüzet vagy sérülést
okozhat.
 Soha ne használjon magasabb áramer ősség ű biztosítékot vagy egyéb tár-
gyat a kiolvadt biztosíték helyett.
 Mindig eredeti Toyota vagy azzal egyenérték ű biztosítékot használjon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
 Ne módosítsa a biztosítékokat vagy a biztosítékdobozokat.
 Biztosítékdoboz a teljesítményszabályozó-egység mel\
lett
Soha ne ellen őrizze és cserélje ki a biztosítékokat, mivel a biztosítékdoboz
közelében nagyfeszültség ű alkatrészek és vezetékek találhatóak.
Ellenkező esetben áramütést szenvedhet, mely súlyos személyi sé\
rüléssel
vagy halállal járhat.
FIGYELEM
 Biztosítékcsere előtt
Az elektromos túlterheltség okának m egállapítása és megszüntetése céljá-
ból minél hamarabb forduljon hivatalo s Toyota márkakereskedéshez, szer-
vizhez vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő
szakemberhez.

3707-3. Karbantartás saját kivitelezésben

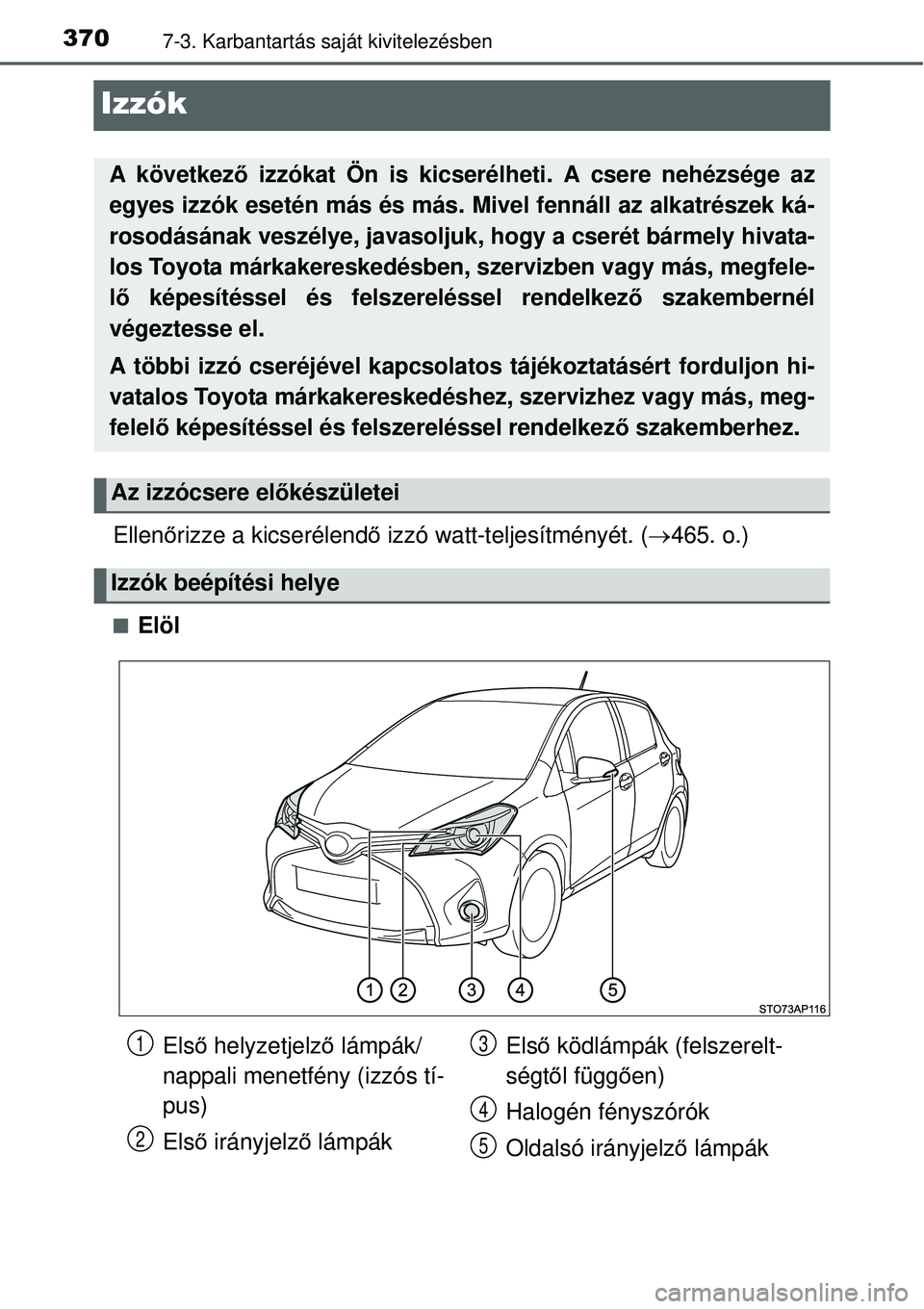

Izzók
Ellenőrizze a kicserélend ő izzó watt-teljesítményét. ( 465. o.)
Elöl
A következő izzókat Ön is kicserélheti. A csere nehézsége az
egyes izzók esetén más és más. Mivel fennáll az alkatr\
észek ká-
rosodásának veszélye, javasoljuk, hogy a cserét bármely hivata-
los Toyota márkakereskedésben, sz ervizben vagy más, megfele-
l ő képesítéssel és felszereléssel rendelkez ő szakembernél
végeztesse el.
A többi izzó cseréjével kapcsolato s tájékoztatásért forduljon hi-
vatalos Toyota márkakereskedéshez, szervizhez vagy más, meg-
felel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.
Az izzócsere előkészületei
Izzók beépítési helye
Első helyzetjelz ő lámpák/
nappali menetfény (izzós tí-
pus)
Első irányjelz ő lámpák Első
ködlámpák (felszerelt-
ségt ől függ ően)
Halogén fényszórók
Oldalsó irányjelz ő lámpák1
2
3
4
5

3717-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

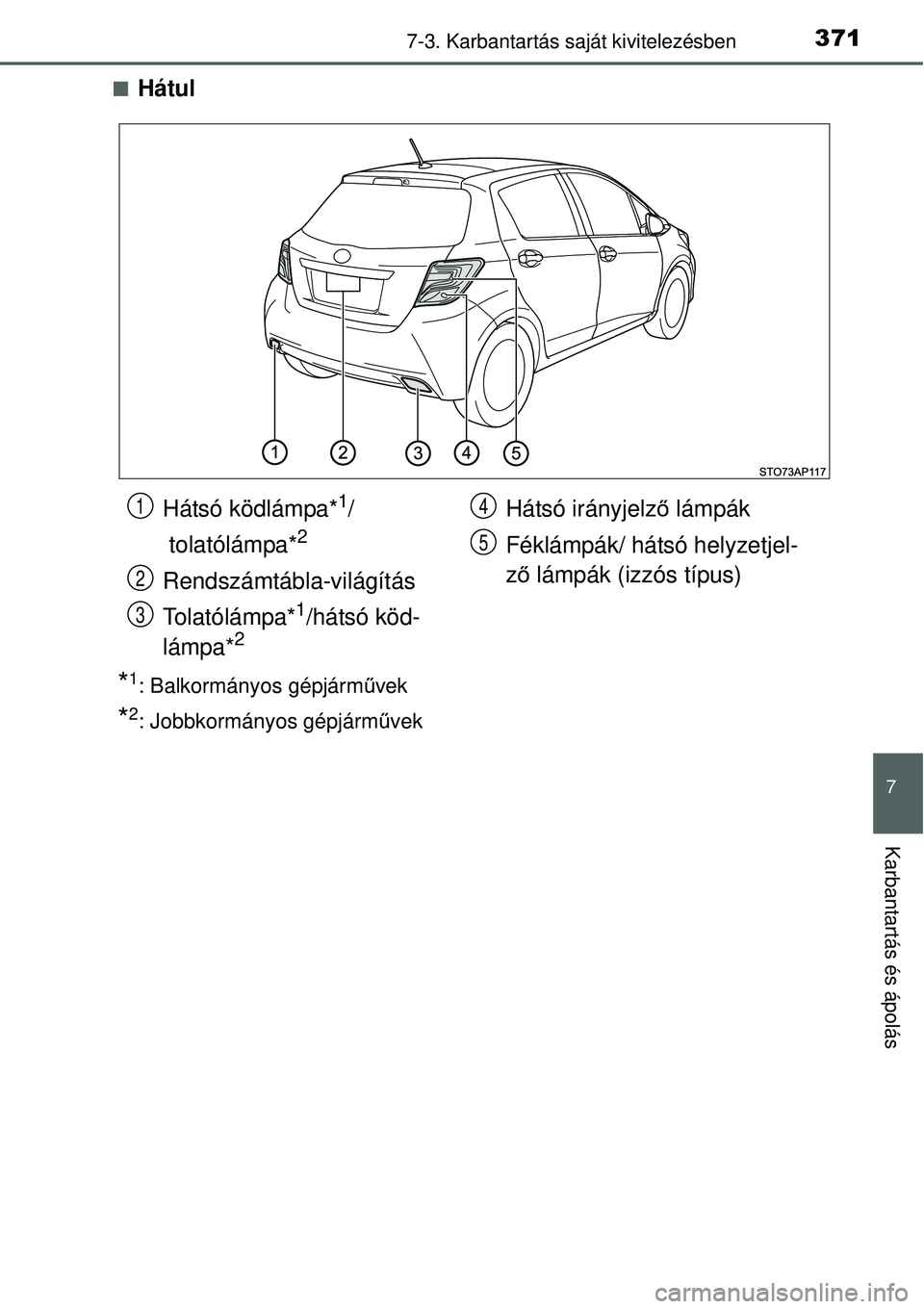

Hátul
*1: Balkormányos gépjárm űvek
*2: Jobbkormányos gépjármű vek
Hátsó ködlámpa*1/
tolatólámpa*
2
Rendszámtábla-világítás
Tolatólámpa*
1/hátsó köd-
lámpa*2
Hátsó irányjelző lámpák
Féklámpák/ hátsó helyzetjel-
ző lámpák (izzós típus)1
2
3
4
5

3727-3. Karbantartás saját kivitelezésben

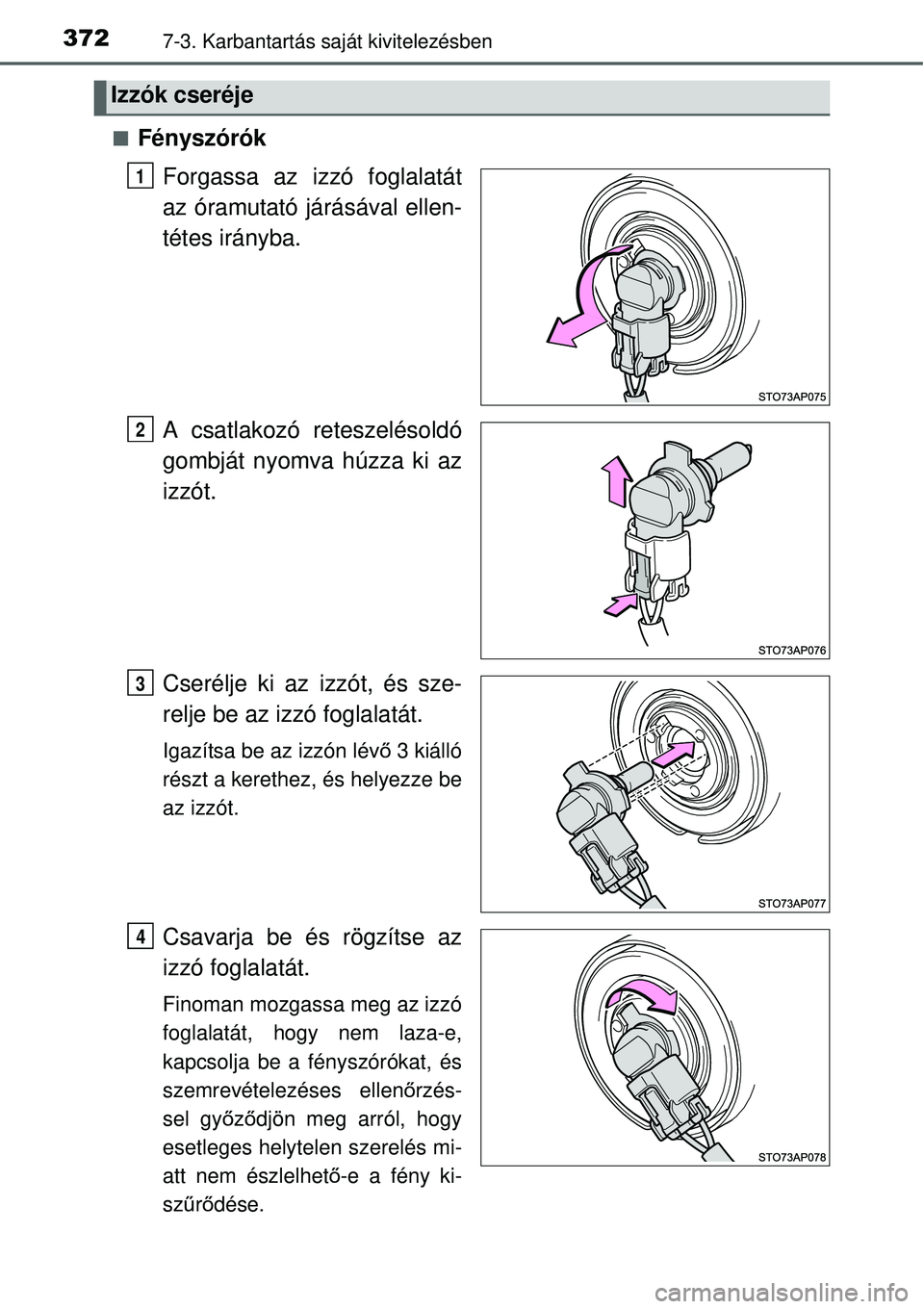

FényszórókForgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
A csatlakozó reteszelésoldó
gombját nyomva húzza ki az
izzót.
Cserélje ki az izzót, és sze-
relje be az izzó foglalatát.
Igazítsa be az izzón lév ő 3 kiálló
részt a kerethez, és helyezze be
az izzót.
Csavarja be és rögzítse az
izzó foglalatát.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a fényszórókat, és
szemrevételezéses ellen őrzés-
sel győ ződjön meg arról, hogy
esetleges helytelen szerelés mi-
att nem észlelhető -e a fény ki-
szű rő dése.
Izzók cseréje
1
2
3
14

3737-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

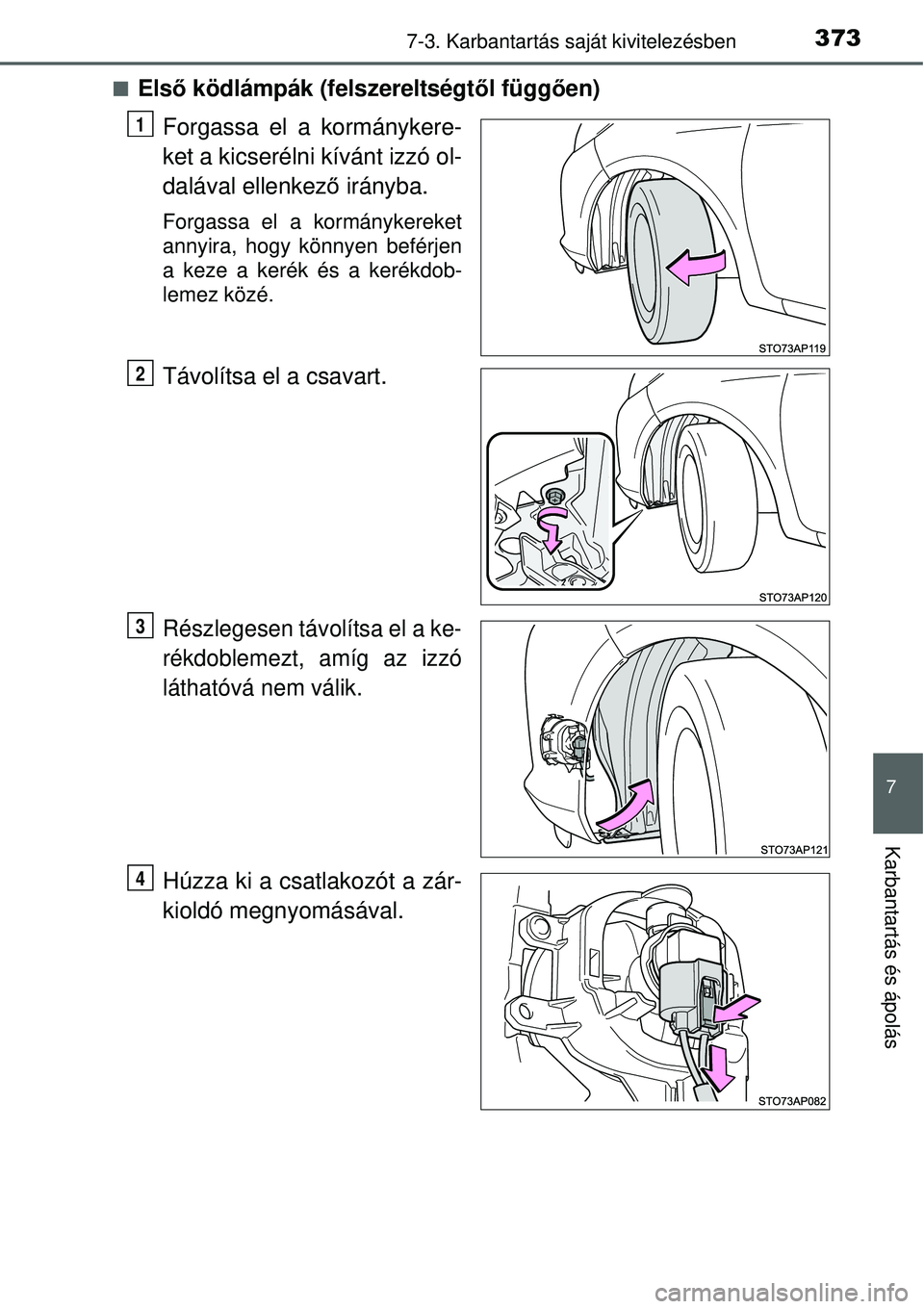

Első ködlámpák (felszereltségt ől függ ően)
Forgassa el a kormánykere-
ket a kicserélni kívánt izzó ol-
dalával ellenkez ő irányba.
Forgassa el a kormánykereket
annyira, hogy könnyen beférjen
a keze a kerék és a kerékdob-
lemez közé.
Távolítsa el a csavart.
Részlegesen távolítsa el a ke-
rékdoblemezt, amíg az izzó
láthatóvá nem válik.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
1
2
3
4

3747-3. Karbantartás saját kivitelezésben

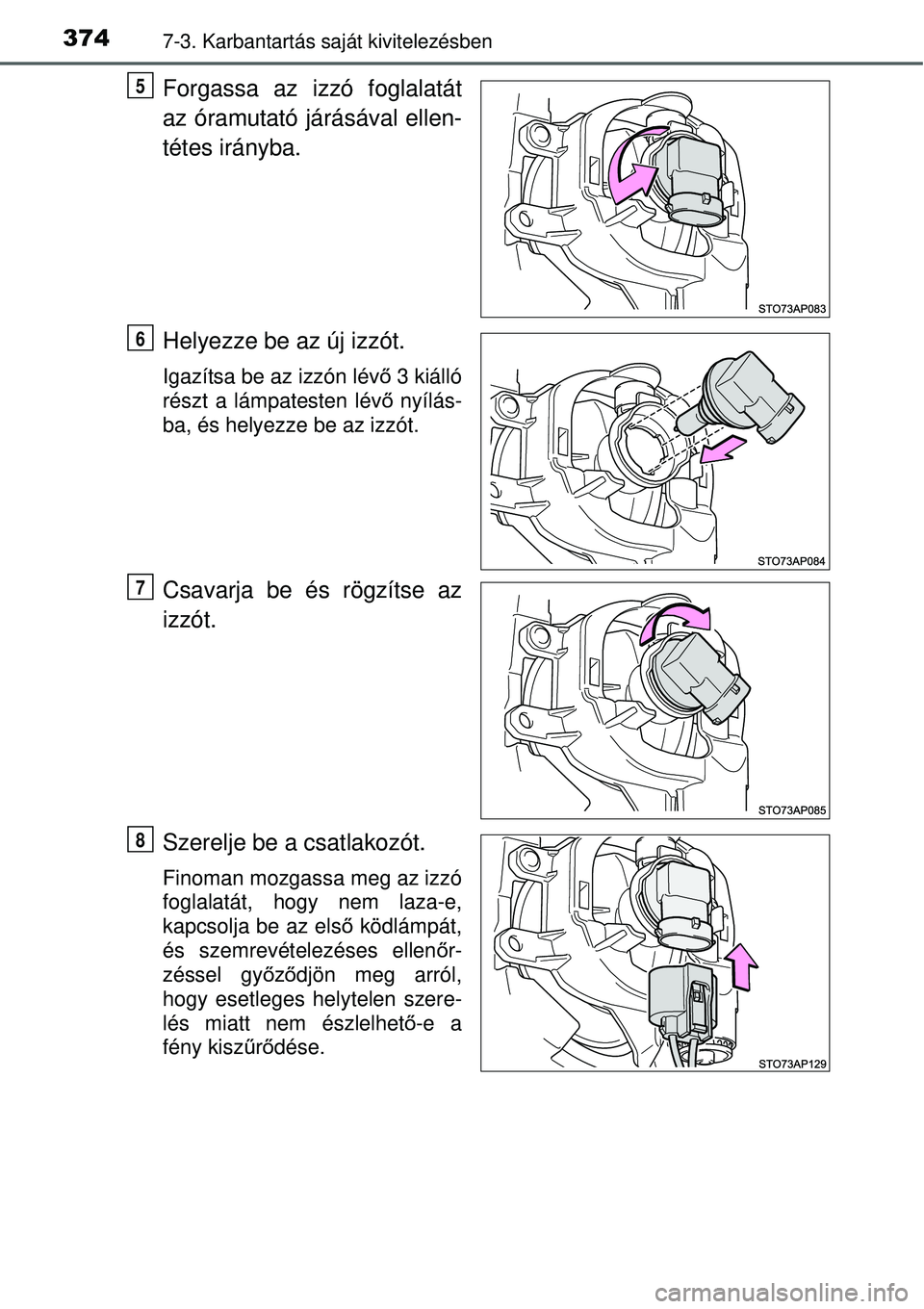

Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Helyezze be az új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
Csavarja be és rögzítse az
izzót.
Szerelje be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be az els ő ködlámpát,
és szemrevételezéses ellen őr-
zéssel gy őző djön meg arról,
hogy esetleges helytelen szere-
lés miatt nem észlelhet ő-e a
fény kisz űrő dése.
5
6
7
8

3757-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

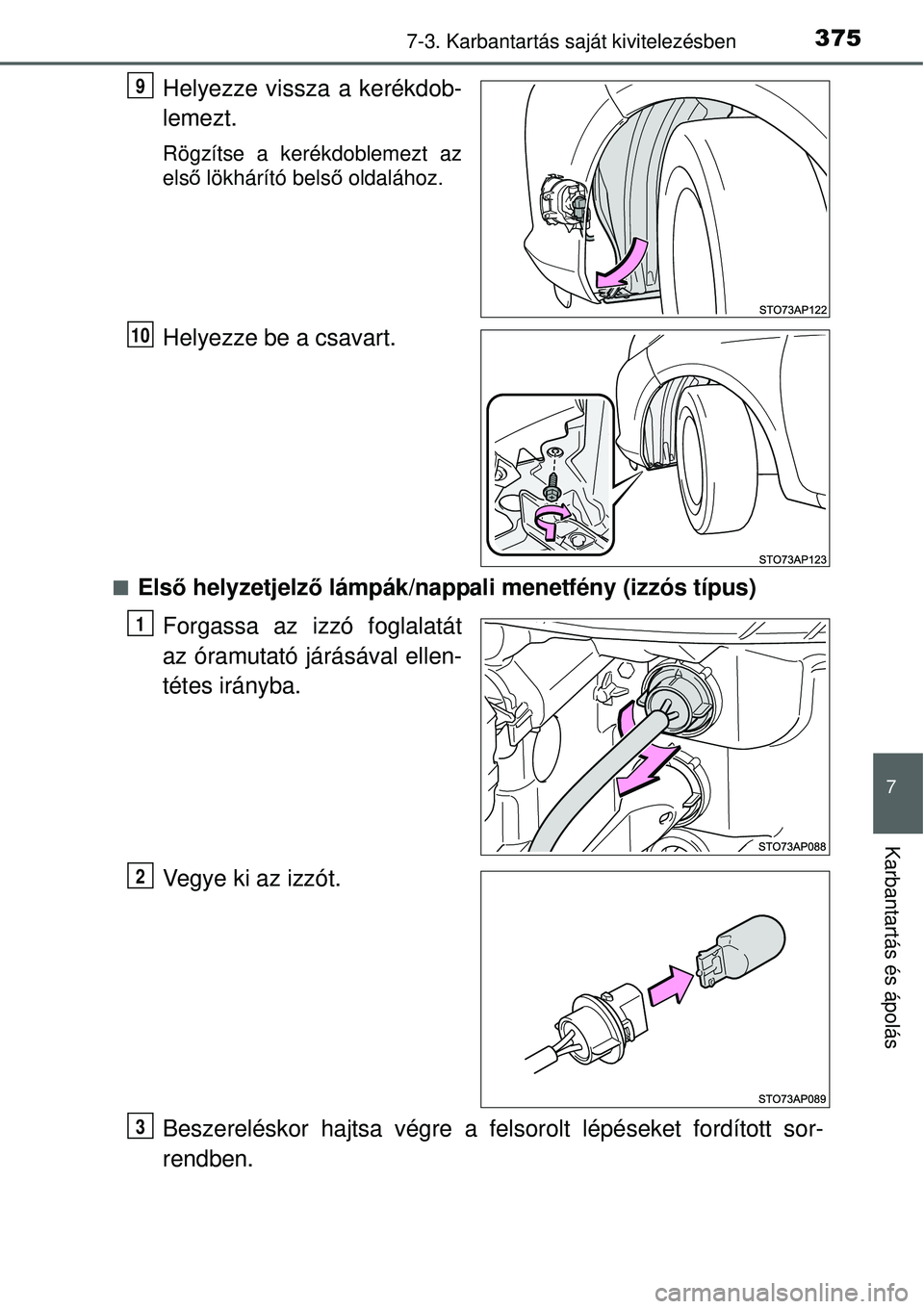

Helyezze vissza a kerékdob-
lemezt.
Rögzítse a kerékdoblemezt az
első lökhárító bels ő oldalához.
Helyezze be a csavart.
Els ő helyzetjelző lámpák/nappali menetfény (izzós típus)
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
9
10
1
2
3

3767-3. Karbantartás saját kivitelezésben

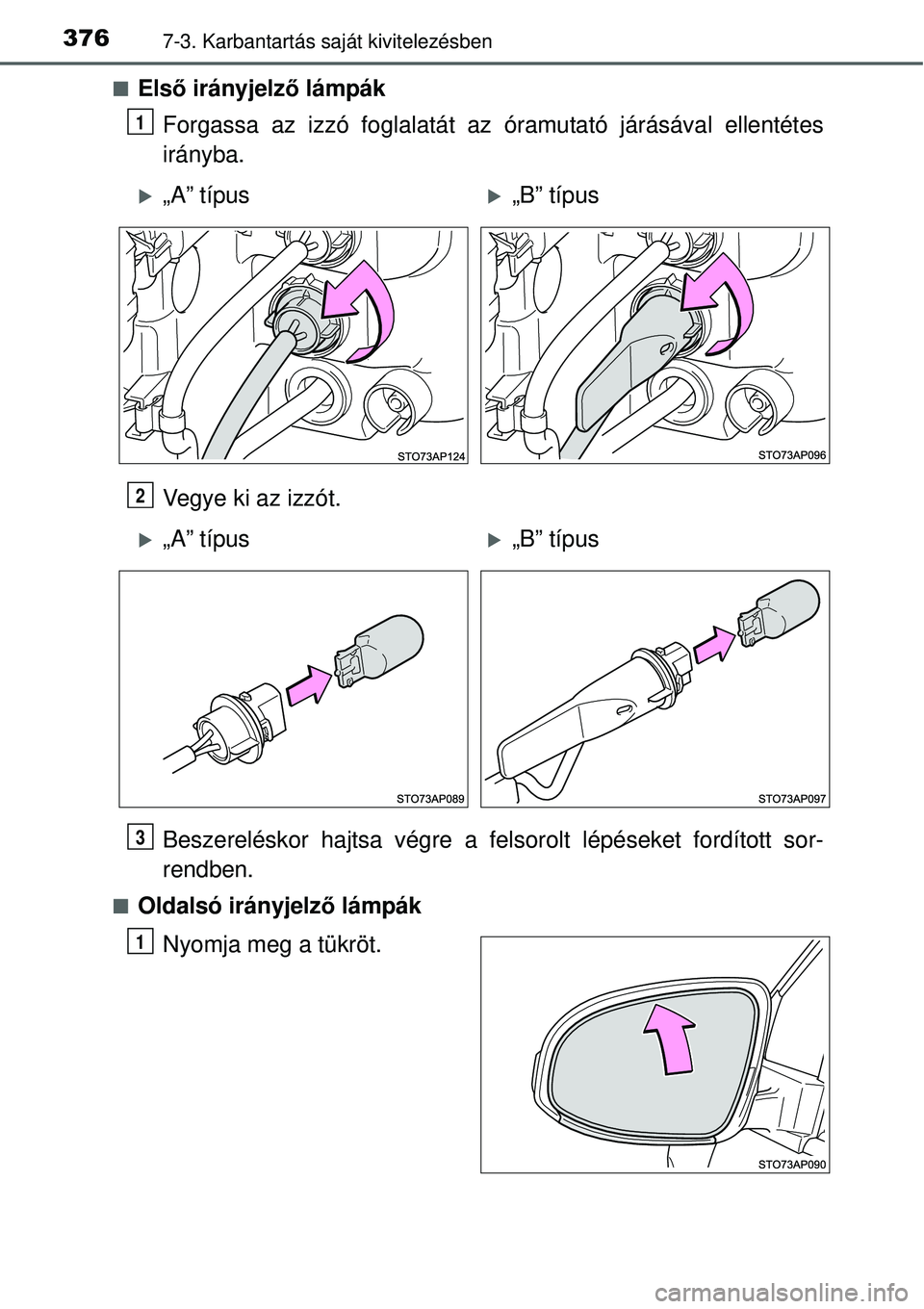

Első irányjelző lámpák
Forgassa az izzó foglalatát az óramutató járásával ellentétes
irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
Oldalsó irányjelző lámpák
Nyomja meg a tükröt.
1
„A” típus„B” típus
2
„A” típus„B” típus
3
1
