2015 TOYOTA YARIS HYBRID Kezelési útmutató (in Hungarian)

97
2

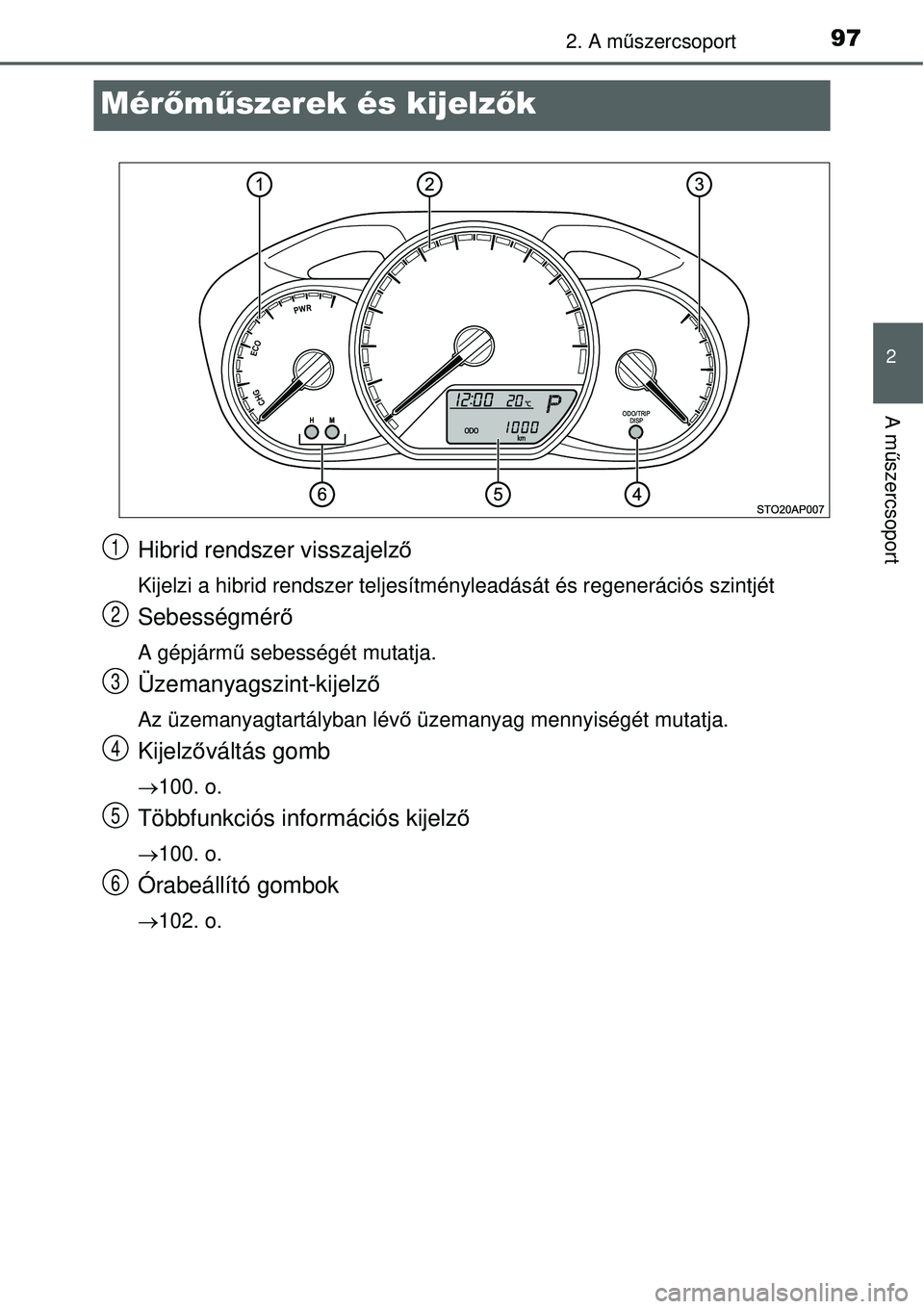

2. A műszercsoport
A m űszercsoport
Mérőm űszerek és kijelz ők
Hibrid rendszer visszajelző
Kijelzi a hibrid rendszer teljesítményleadását és regener\
ációs szintjét
Sebességmérő
A gépjármű sebességét mutatja.
Üzemanyagszint-kijelz ő
Az üzemanyagtartályban lév ő üzemanyag mennyiségét mutatja.
Kijelző váltás gomb
100. o.
Többfunkciós információs kijelz ő
100. o.
Órabeállító gombok
102. o.
1
2
3
4
5
6

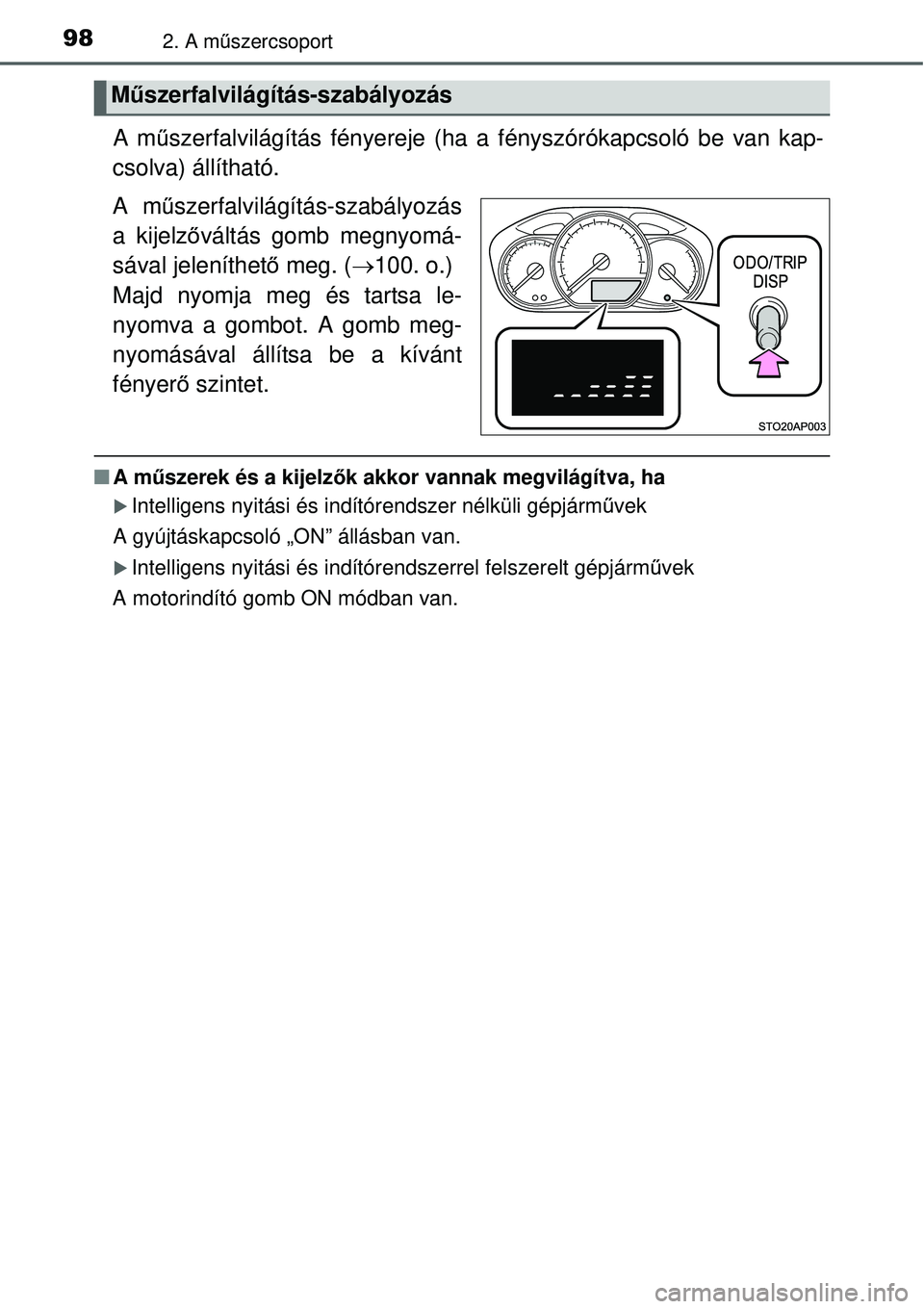

982. A műszercsoport
A m űszerfalvilágítás fényereje (ha a fényszórókapcsoló be van kap-
csolva) állítható.
A mű szerfalvilágítás-szabályozás
a kijelz őváltás gomb megnyomá-
sával jeleníthet ő meg. ( 100. o.)
Majd nyomja meg és tartsa le-
nyomva a gombot. A gomb meg-
nyomásával állítsa be a kívánt
fényer ő szintet.
 A m űszerek és a kijelz ők akkor vannak megvilágítva, ha
Intelligens nyitási és indítórendszer nélküli gépjá\
rm űvek
A gyújtáskapcsoló „ON” állásban van.
Intelligens nyitási és indítórendszerrel felszerelt gépjá\
rm űvek
A motorindító gomb ON módban van.
M űszerfalvilágítás-szabályozás

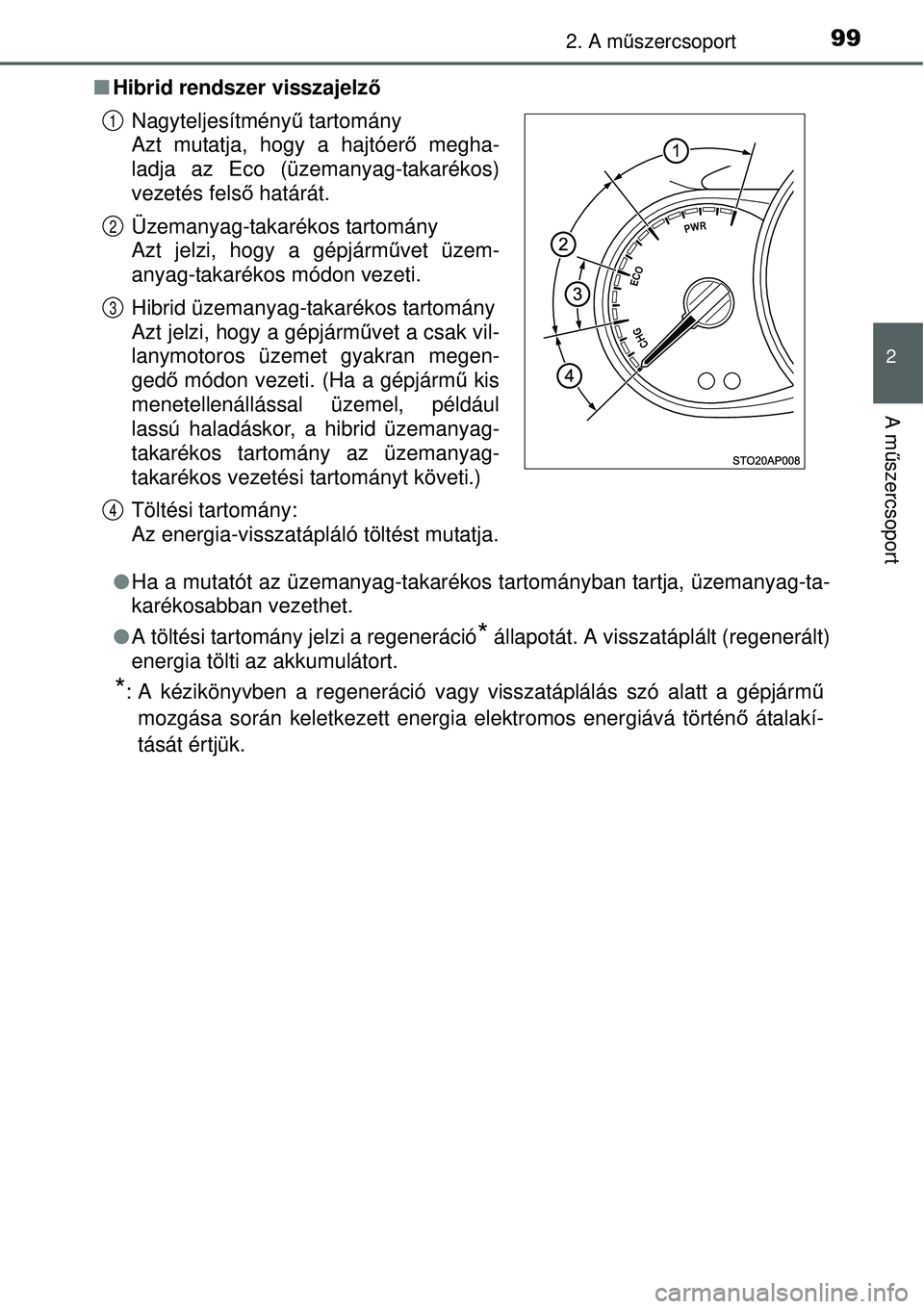

992. A műszercsoport
2
A m űszercsoport
 Hibrid rendszer visszajelző
 Ha a mutatót az üzemanyag-takarékos tartományban tartja, üzemanyag-ta-
karékosabban vezethet.
 A töltési tartomány jelzi a regeneráció
* állapotát. A visszatáplált (regenerált)
energia tölti az akkumulátort.
*: A kézikönyvben a regeneráció vagy visszatáplálás sz\
ó alatt a gépjárm ű
mozgása során keletkezett energia elektromos energiává tö\
rtén ő átalakí-
tását értjük.
Nagyteljesítményű
tartomány
Azt mutatja, hogy a hajtóer ő megha-
ladja az Eco (üzemanyag-takarékos)
vezetés fels ő határát.
Üzemanyag-takarékos tartomány
Azt jelzi, hogy a gépjárm űvet üzem-
anyag-takarékos módon vezeti.
Hibrid üzemanyag-takarékos tartomány
Azt jelzi, hogy a gépjármű vet a csak vil-
lanymotoros üzemet gyakran megen-
gedő módon vezeti. (Ha a gépjárm ű kis
menetellenállással üzemel, például
lassú haladáskor, a hibrid üzemanyag-
takarékos tartomány az üzemanyag-
takarékos vezetési tartományt követi.)
Töltési tartomány:
Az energia-visszatápláló töltést mutatja.
1
2
3
4

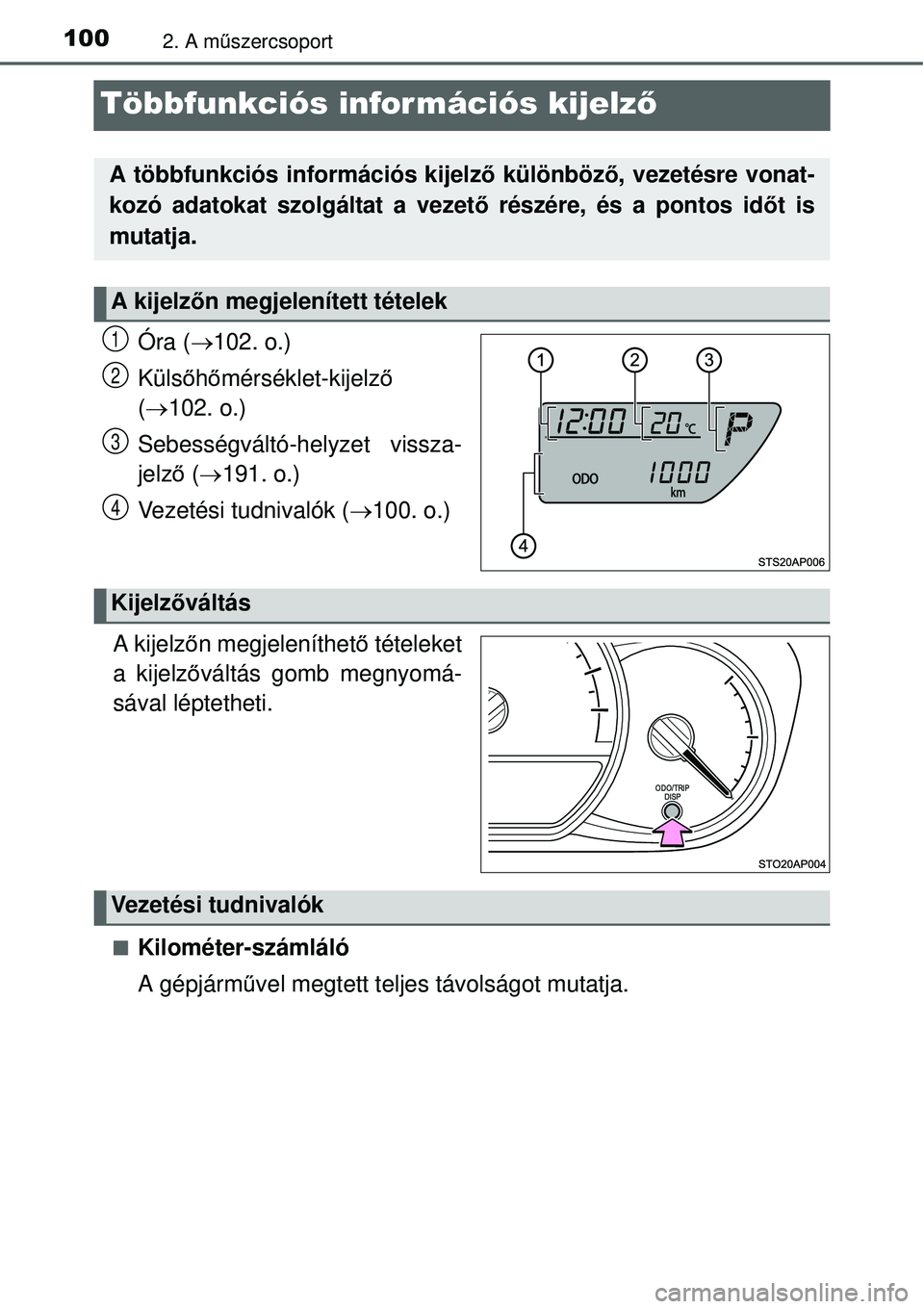

1002. A műszercsoport
Többfunkciós információs kijelz ő
Óra (102. o.)
Küls őhő mérséklet-kijelz ő
(  102. o.)
Sebességváltó-helyzet vissza-
jelz ő (  191. o.)
Vezetési tudnivalók ( 100. o.)
.
A kijelz őn megjeleníthet ő tételeket
a kijelz őváltás gomb megnyomá-
sával léptetheti.
Kilométer-számláló
A gépjármű vel megtett teljes távolságot mutatja.
A többfunkciós információs kijelző különböz ő, vezetésre vonat-
kozó adatokat szolgáltat a vezet ő részére, és a pontos időt is
mutatja.
A kijelzőn megjelenített tételek
1
2
3
4
Kijelz őváltás
Vezetési tudnivalók

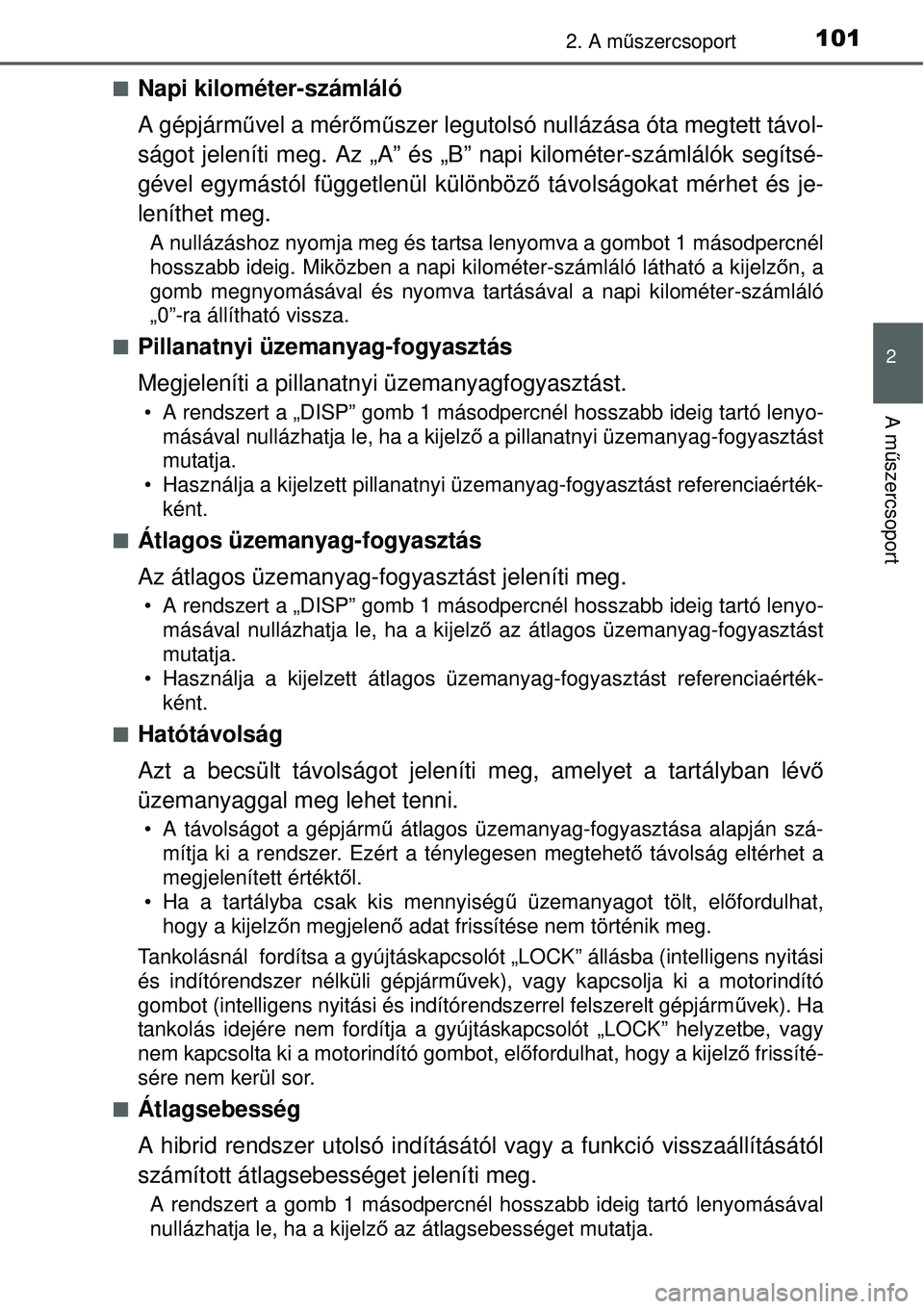

1012. A műszercsoport
2
A m űszercsoport
Napi kilométer-számláló
A gépjárm űvel a mér őm űszer legutolsó nullázása óta megtett távol-
ságot jeleníti meg. Az „A” és „B” napi kilométer\
-számlálók segítsé-
gével egymástól függetlenül különböz ő távolságokat mérhet és je-
leníthet meg.
A nullázáshoz nyomja meg és tartsa lenyomva a gombot 1 másodpercnél
hosszabb ideig. Miközben a napi kilométer-számláló lát\
ható a kijelz őn, a
gomb megnyomásával és nyomva tartásával a napi kilométer-számláló
„0”-ra állítható vissza.

Pillanatnyi üzemanyag-fogyasztás
Megjeleníti a pillanatnyi üzemanyagfogyasztást.
• A rendszert a „DISP” gomb 1 másodpercnél hosszabb ideig tartó lenyo- másával nullázhatja le, ha a kijelz ő a pillanatnyi üzemanyag-fogyasztást
mutatja.
• Használja a kijelzett pillanatnyi üzemanyag-fogyasztást referenc\
iaérték-
ként.

Átlagos üzemanyag-fogyasztás
Az átlagos üzemanyag-fogyasztást jeleníti meg.
• A rendszert a „DISP” gomb 1 másodpercnél hosszabb ideig tartó lenyo- másával nullázhatja le, ha a kijelző az átlagos üzemanyag-fogyasztást
mutatja.
• Használja a kijelzett átlagos üzemanyag-fogyasztást referenci\
aérték- ként.

Hatótávolság
Azt a becsült távolságot jeleníti meg, amelyet a tartályban lévő
üzemanyaggal meg lehet tenni.
• A távolságot a gépjárm ű átlagos üzemanyag-fogyasztása alapján szá-
mítja ki a rendszer. Ezért a ténylegesen megtehető távolság eltérhet a
megjelenített értékt ől.
• Ha a tartályba csak kis mennyiség ű üzemanyagot tölt, el őfordulhat,
hogy a kijelz őn megjelen ő adat frissítése nem történik meg.
Tankolásnál fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens \
nyitási
és indítórendszer nélküli gépjárm űvek), vagy kapcsolja ki a motorindító
gombot (intelligens nyitási és indítórendszerrel felszerelt\
gépjárm űvek). Ha
tankolás idejére nem fordítja a gyújtáskapcsolót „LO\
CK” helyzetbe, vagy
nem kapcsolta ki a motorindító gombot, el őfordulhat, hogy a kijelz ő frissíté-
sére nem kerül sor.

Átlagsebesség
A hibrid rendszer utolsó indításátó l vagy a funkció visszaállításától
számított átlagsebességet jeleníti meg.
A rendszert a gomb 1 másodpercnél hosszabb ideig tartó lenyomásával
nullázhatja le, ha a kijelz ő az átlagsebességet mutatja.

1022. A műszercsoport
Az EV visszajelz ő lámpa aktiválható vagy deaktiválható, ha a kijelz ő-
váltás gombot megnyomja, amikor a kijelz őn az EV visszajelz ő lámpa
személyre szabott beállításának kijelzése látható\
.
Az EV visszajelz ő lámpa személyre szabott beállításának kijelzését úgy\
válthatja át, ha megjeleníti a kilométe r-számlálót, és addig nyomja a kijelző-
váltás gombot, amíg a kijelz ő át nem vált.
Az óra a gombok megnyomásával állítható be.
Órabeállítás
Percbeállítás
A h őmérséklet-kijelz ő a -40 °C (-40 °F) és 50 °C (122 °F) közötti tarto-
mányba eső hőmérséklet-értékeket mutatja.
Kijelz ő
A következ ő helyzetekben el őfordulhat, hogy a megfelelő külső h ő-
mérséklet nem jelenik meg a kijelz őn, vagy a kijelz őnek a szoká-
sosnál több id őre van szüksége a váltáshoz:
 Ha a gépjárm ű megáll vagy lassan halad (25 km/h [16 mph] alatti
sebességgel)
 A külső hőmérséklet hirtelen változásakor (garázsba, alagútba
való be-, ill. onnan való kihajtáskor stb.)
Ha a „ ” vagy az „E” jelzés látható
El őfordulhat, hogy a rendszer me ghibásodott. Vigye gépjárművét
hivatalos Toyota márkakereskedésbe, szervizbe vagy más, megfe-
lel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.
EV visszajelz ő személyre szabása
Óra
1
2
Küls őhőmérséklet-kijelz ő

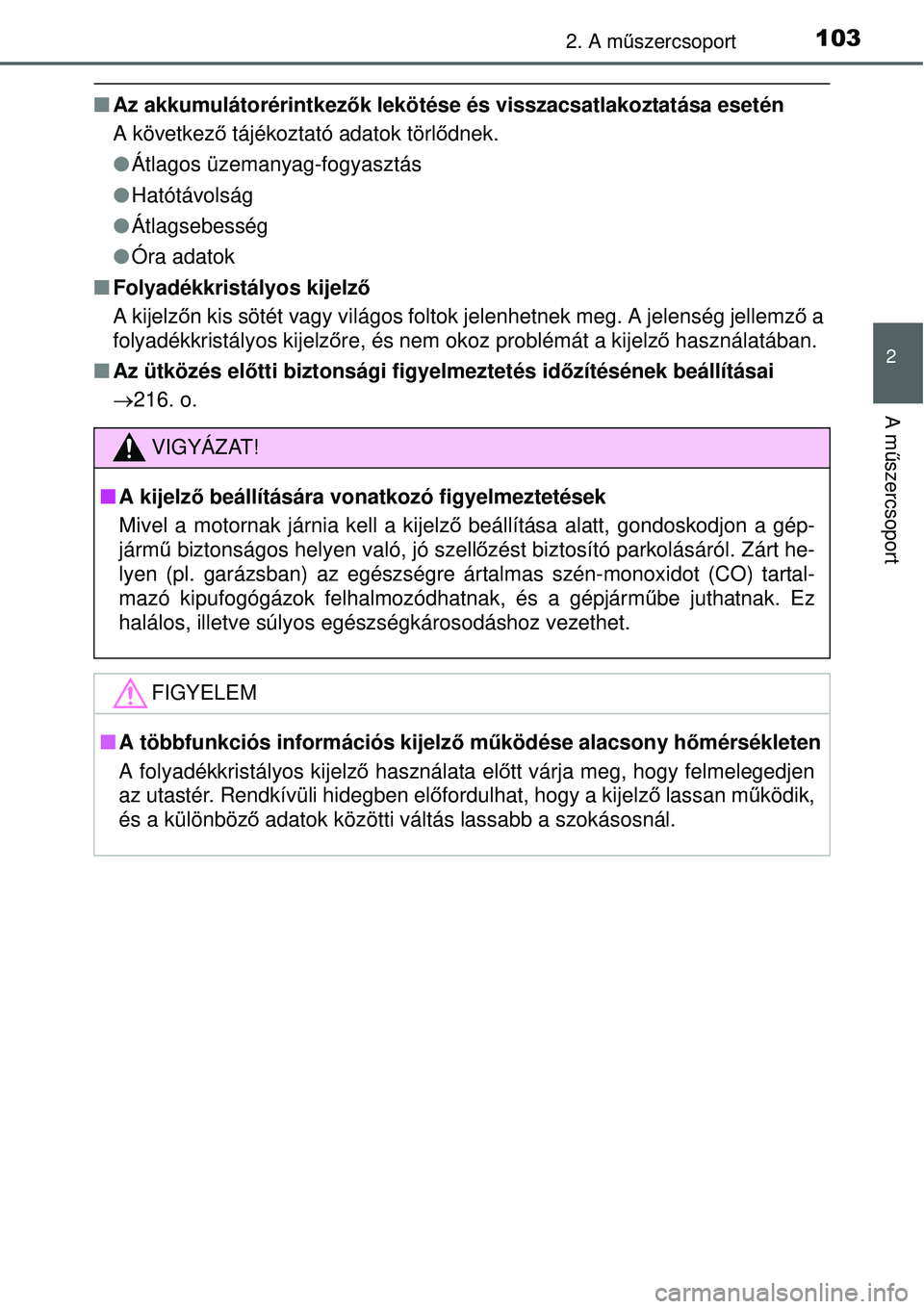

1032. A műszercsoport
2
A m űszercsoport
 Az akkumulátorérintkez ők lekötése és visszacsatlakoztatása esetén
A következ ő tájékoztató adatok törl ődnek.
 Átlagos üzemanyag-fogyasztás
 Hatótávolság
 Átlagsebesség
 Óra adatok
 Folyadékkristályos kijelző
A kijelz őn kis sötét vagy világos foltok jelenhetnek meg. A jelenség jellemz ő a
folyadékkristályos kijelz őre, és nem okoz problémát a kijelző használatában.
 Az ütközés előtti biztonsági figyelmeztetés id őzítésének beállításai
 216. o.
VIGYÁZAT!
A kijelz ő beállítására vonatkozó figyelmeztetések
Mivel a motornak járnia kell a kijelz ő beállítása alatt, gondoskodjon a gép-
járm ű biztonságos helyen való, jó szellő zést biztosító parkolásáról. Zárt he-
lyen (pl. garázsban) az egészségre ár talmas szén-monoxidot (CO) tartal-
mazó kipufogógázok felhalmozódhatnak, és a gépjárm űbe juthatnak. Ez
halálos, illetve súlyos egészségkárosodáshoz vezethet.\
FIGYELEM
 A többfunkciós információs kijelz ő működése alacsony h őmérsékleten
A folyadékkristályos kijelz ő használata el őtt várja meg, hogy felmelegedjen
az utastér. Rendkívüli hidegben el őfordulhat, hogy a kijelz ő lassan m űködik,
és a különböz ő adatok közötti váltás lassabb a szokásosnál.

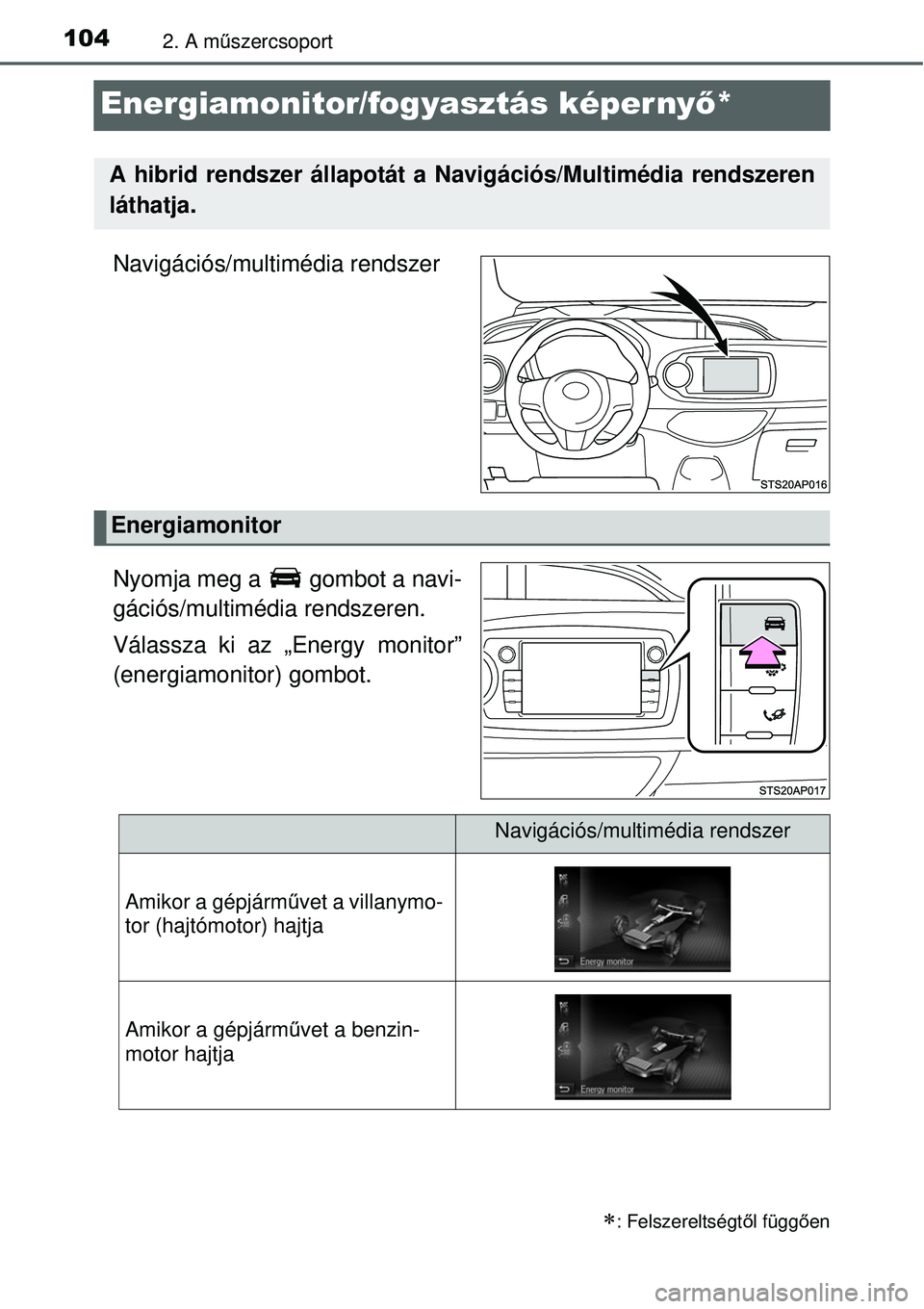

1042. A műszercsoport
Energiamonitor/fogyasztás képernyő *
Navigációs/multimédia rendszer
Nyomja meg a gombot a navi-
gációs/multimédia rendszeren.
Válassza ki az „Energy monitor”
(energiamonitor) gombot.
: Felszereltségtől függ ően
A hibrid rendszer állapotát a Navigációs/Multimédia rends\
zeren
láthatja.
Energiamonitor
Navigációs/multimédia rendszer
Amikor a gépjárm űvet a villanymo-
tor (hajtómotor) hajtja
Amikor a gépjármű vet a benzin-
motor hajtja
